HDC6190BW - Hotte SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte de cuisine
Marque	Samsung
Modèle	HDC6190BW
Type de hotte	Aspirante ou filtrante (réversible)
Puissance d'aspiration maximale	470 m³/h
Tension d'alimentation	220-240 V ~50 Hz
Puissance moteur	230 W
Diamètre de sortie d'air	150 mm
Éclairage	2 lampes halogènes de 20 W chacune
Nombre de vitesses	3 (première, deuxième, troisième)
Type de commandes	Mécaniques, avec touches
Filtre anti-graisse	Métallique, lavable tous les 2 mois (manuellement ou lave-vaisselle)
Filtre à charbon actif	À remplacer tous les 4 mois (non lavable)
Distance minimale de sécurité	≥ 65 cm entre la hotte et la plaque de cuisson
Mode d'installation	Murale, avec raccords télescopiques décoratifs
Classe électrique	Classe II (double isolation)
Nettoyage extérieur	Chiffon imbibé d'alcool dénaturé ou détergent neutre non abrasif
Consigne de sécurité importante	Ne jamais flamber sous la hotte ; couper l'alimentation avant entretien
Type de lampe	Halogène, 20 W (remplacement possible)
Réversibilité	Possibilité de passer du mode aspirant au mode filtrant avec filtre à charbon
Informations réglementaires	Conforme à la directive DEEE 2002/96/CE

FOIRE AUX QUESTIONS - HDC6190BW SAMSUNG

Comment nettoyer les filtres anti-graisse ?

Les filtres anti-graisse doivent être lavés manuellement tous les 2 mois avec un détergent liquide neutre non abrasif, ou au lave-vaisselle à basse température et cycle court. Après plusieurs lavages, ils peuvent changer de couleur, ce qui est normal.

À quelle fréquence remplacer le filtre à charbon actif ?

Le filtre à charbon actif n'est pas lavable et doit être remplacé tous les 4 mois. La saturation dépend de l'utilisation de la hotte et du type de cuisson.

Quelle est la distance minimale entre la hotte et la plaque de cuisson ?

La distance minimale recommandée entre la surface de support des récipients et la partie la plus basse de la hotte est de 65 cm.

Comment installer la hotte en mode filtrant ?

Pour le mode filtrant, installez la hotte et les raccords comme en mode aspirant, puis fixez les filtres à charbon actif sur le groupe d'aspiration à l'intérieur de la hotte (voir Fig.6). Les filtres sont disponibles en accessoire.

Que faire si la hotte ne fonctionne pas ou semble moins puissante ?

Vérifiez d'abord l'alimentation électrique. Si la hotte aspire moins, nettoyez ou remplacez les filtres (anti-graisse et charbon). Assurez-vous que le conduit d'évacuation est libre et non obstrué.

Puis-je utiliser la hotte sans sortie d'air extérieure ?

Oui, en mode filtrant. Il faut installer des filtres à charbon actif pour recycler l'air dans la pièce. Sans ces filtres, la hotte ne peut pas fonctionner en circuit fermé.

Comment remplacer les lampes halogènes ?

Débranchez la hotte, retirez le verre en faisant levier dans les fentes prévues, puis remplacez les lampes défectueuses par des neuves de même type (20 W halogène). Ne touchez pas les lampes à mains nues.

La hotte a-t-elle un arrêt automatique ?

Non, selon la notice, la hotte ne dispose pas d'arrêt automatique. Il est conseillé de la laisser fonctionner 15 minutes après la cuisson pour évacuer les odeurs, puis de l'éteindre manuellement.

Quelles sont les précautions de sécurité importantes ?

Ne jamais flamber sous la hotte, surveiller les fritures pour éviter les incendies, couper l'alimentation avant tout entretien, et ne pas toucher les lampes chaudes immédiatement après usage.

Comment régler les vitesses de la hotte ?

Utilisez les touches mécaniques (Fig.9) : C pour première vitesse, D pour deuxième, E pour troisième. La touche A commande l'éclairage, la touche B éteint le moteur. Le voyant G indique que le moteur est en marche.

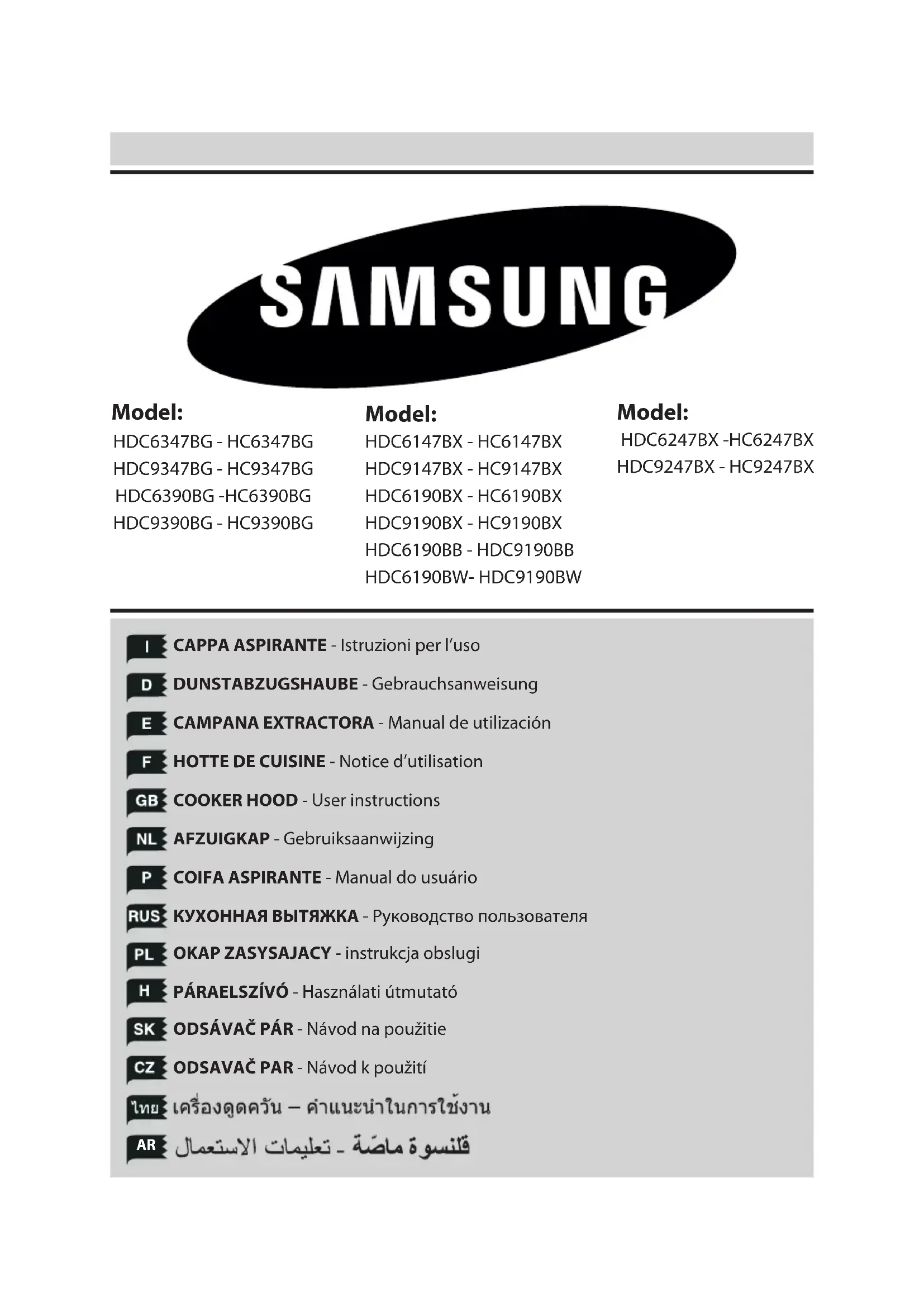

MODE D'EMPLOI HDC6190BW SAMSUNG

F HOTTE DE CUISINE-Notice d'utilisation

GB COOKER HOOD - User instructions

Puissance d'aspiration (m3/h): 470

Tension: 220-240V ~ 50Hz

Moteur absorption : 1x 230W

Diametre sortie air (mm): 150

Lampes:2x20W

HC6390BG - HC9390BG

HDC6390BG-HDC9390BG

Puissance d'aspiration (m3/h): 900

Tension:220-240V\~50Hz

Moteur absorption : 1x250W

Diametre sortie air (mm): 150

Lampes:2x20W

Puissance d'aspiration (m3/h): 470

Tension: 220 - 240V 50Hz

Moteur absorption: 1x230W

Diametre sortie air (mm) : 150

Lampes:2x20W

HC6190BX - HC9190BX

HDC6190BX-HDC9190BX

HDC6190BW-HDC9190BW

HDC6190BB-HDC9190BB

Puisance d'aspiration (m3/h): 900

Tension:220-240V\~50Hz

Moteur absorption : 1x250W

Diametre sortie air (mm): 150

Lampes:2x20W

Puissance d'aspiration (m3/h): 470

Tension: 220 - 240V 50Hz

Moteur absorption: 1x230W

Diametre sortie air (mm): 150

Lampes:2x20W

GENERALITES

Lire attentivement le content du mode d'emploi puisqu'il fournit des indications importantes concernant la sécurité d'installation, d'emploi et d'entretien. Le conserver pour d'ultérieures consultations. L'appareil a eté concu pour être utilisé dans le modele aspirant (evacuation de l'air à l'extérieur - Fig.1B), filtrant (retour de l'air à l'intérieur - Fig.1A).

CONSEILS POUR LA SECURITE

Attention, lorsque dans la même piece vous utilisez simultanement la hotte a evacuation avec un bruleur ou une cheminee alimentes par une energie autre que I'electricite, vous pouze creer un probleme "d'inversion de flux". Dans ce cas la hotte aspire I'air necessaire a leur combustion. La depression dans le local ne doit pas depasser les 4 Pa (4x10-5 bar). Pour un fonctionnement en toute securite, n'oubliez pas de prévoir une ventilation suffisante du local.

Pour l'évacuation vers l'extérieur, veuillage vous reférer aux dispositions en vigueur dans votre pays.

Avant de brancher la hotte au réseau de distribution électrique:

• Lire les données reportées sur la plaquette d'identification (appliquée à l'intérieur de la hotte) pour vérifier si le voltage et la puissance correspondant à ceux du réseau. Contrcler aussi si la prise est adaptée. - En cas de doutes, contacter un electricien qualifié.

• Si le cable d'alimentation est abimé, il faut le replacer par un autre cable ou par un ensemble, spécialement prévus, que vous pouvez commander au fabricant ou à un de ses services d'assistance technique.

Attention!

Dans certaines circonstances les electroménagers peuvent etre dangereux.

A) N'essayez pas de contrôle l'etat des filtres quand la hotte est en marche.
B) Ne jamais toucher les lampes et les zones adjacentes, pendant et tout de suite après l'utilisation prolongée de I'éclairage.
C) Il est absolument interdit de flamber sous la hotte.
D) Évitez de laisser des flammes libres, elles sont dangereuses pour les filtres et pour les risques d'incendie.
E) Surveillance constamment les fritures pour éviter que l'huile surchauffée prenne feu.
F) Avant de proceser à toute opération d'entretien, coupez l'alimentation electrique de la hotte.
G) Cet apparéil ne peut pas être utilisé par des enfants ou par des personnes nécessitant une surveillance.
H) Veillez à ce que les enfants ne jouent pas avec l'appareil.
I) Lorsque la hotter est utilisé en présence d'appareils utilisant du gaz ou d'autres combustibles, la pierce doit être correctement ventilée.
L) Si le nettoyage n'est pas réalisé conformément aux instructions, un incendie peut se déclarer.
Cet apparéil est marqué conformément à la Directive française 2002/96/CE sur les déchets d'équipements

electriques et electroniques (DEEE). Assurez-vous que cet apparéil soit mis au rebus selon la réglementation en vigueur, vous éviterez ainsi des conséquences néfastes sur l'environnement et la santé.

Le symbole appliqué sur le produit ou sur la documentation jointe rappelle que cet apparéil ne doit pas être traité comme un déchet domestique mais faire l'objet d'une collecte sélective dans une déchetterie spécialisée dans le recyclage des apparéils électriques et electroniques. Conformez-vous aux règlementations locales sur la collecte et l'élimination des déchets. Pour tout autre renseignement sur le traitement, la récapération et le recyclage de cet apparéil, veuillus contacter le bureau concerné de votre ville, le service de collecte des déchets domestiques ou le magasin où vous avez achété votre apparéil.

INSTRUCTIONS POUR L'INSTALLATION

Le montage et le branchement électricque doivent être effectuels par un personnel spécialisé.

- Connexionélectrique

L'appareil est construit en classe II, pour cela,aucun cable ne doit etre connecte avec la prise terre.

La connection avec le réseau électrique doit être executée comme suit:

MARRON = L ligne

BLEU = N neutrte

Si elle n'a pas eté prévue, monter sur le cable une fiche normalisée pour la charge indiquée sur l'etiquette des caractéristiques. Si elle est dotée d'une fiche, la hotter doit être installée en sorte que la fiche soit accessible.

En cas de connection directe avec le réseau électrique, il est nécessaire d'interposer entre l'appareil et le réseau un interrupteur omnipolaire avec une ouverture minimale entre les contacts de 3mm , proportionnel à la charge et correspondant aux normes en vigueur.

• La distance minimum entre la surface de support des recipients de cuisson sur le dispositif de cuisson et la partie la plus BASSE de la hotte pour cuisine doit etre de 65 cm au moins. S'il doit etre utilise un tuyau de connection composé de deux ou plusieurs parties, la partie supérieure doit etre a l'extérieur de cette inférieure. Ne pas relier le tuyau d'échéppement de la hotte à un conduit dans lequel circule de l'air chaud ou employe pour evacuer les fumées des apparciels alimentés par une énergie différente de cette électricne. En vue d'une manoeuvrabilité de l'appareil plus facile, avant d'exécuter les opérations de montage, déconnecter le filtre/les filtres anti-graisse (Fig.5).

• S'il s'agit d'une hotte aspirante, il faudra prévoir une ouverture pour l'évacuation de l'air.

• Nous conseillons d'utiliser un tuyau d'évacuation de l'air de même diamètre que l'orifice de sortie de l'air. L'utilisation d'une réduction pourrait diminuer les performances du produit et augmenter le niveau sonore.

Fixation murale

Exécuter les troux A en respectant les cotes indiquées (Fig. 2). Fixer l'appareil au mur et l'aligner dans la position horizontale avec les éléments suspendus. Cette opération terminée, fixer

la hotte définitivement au moyen des 2 vis A (Fig. 4). En cas de différents montages utiliser des vis et des goujons à expansion adéquats au type de mur (par exemple béton armé, placopâtre, etc.). Au cas où les vis et les goujons seraient fournis avec l'appareil, s'assurer qu'ils sont adéquats au type de paroi, où sera fixée la hotte.

Fixation des raccords téléscopiques de decoration

Mettre des gants pour-retirer le film protecteur de la cheminée en faisant attention à ne pas la rayer. (Fig.7)

Prévoir l'alimentation électrique à l'intérieur del'encombrement du raccord de decoration. Si votre apparéil doit être installé dans le modele aspirant ou doté d'un moteur externe, prévoir le trou de l'évacuation de l'air. Régler d'abord la largeur de la bride de support du raccord supérieur (Fig.3), ensuite la fixer au plafond, de manière à ce qu'elle soit sur l'axe de votre hotte au moyen des vis A (Fig.3), tout en respectant la distance depuis le plafond indiquée à la Fig.2. Raccorder la bride C au trou d'évacuation de l'air au moyen d'un tube de raccordement (Fig.4).

Introduire le raccord supérieur à l'intérieur du raccord inférieur. Fixer le raccord inférieur à la hotte au moyen des vis B fournies (Fig.4), retirer le raccord supérieur jusqu'à la bride et le fixer au moyen des vis B (Fig.3).

Si on peut transformer la hotte du modele aspirant au modele filtrant, demander à votre revendeur les filtres au charbon actif et suivre les instructions de montage.

- Modèle filtrant

Installer la hotte et les deux raccords suivant l'indication reportee au paragraphe concernant le montage de la hotte dans le modele aspirant. En cas de montage du raccord filtrant, se rapporter aux instructions figurant dans le jeu. Si le jeu n'est pas fourni, commandez-le a votre revendeur comme accessoire. Les filtres au charbon actif doivent s'appliquer au groupe d'aspiration prevu à l'intérieur de la hotte (Fig.6).

EMPLOI ET ENTRETIEN

• Il est conseilé demettre en service la hotte quelques minutes avant de commencer à cuisiner. De même il est conseilé de l'arrête 15 minutes après avoir terminé la cuisson pour éliminer au maximum les odeurs et evacuer l'air vicié. Le bon fonctionnement de la hotte est lié à la fréquence des opérations d'entretien et, plus particulièrement, à l'entretien du filtré anti-graisse et du filtré à charbon actif.

• Le filtrtre anti-graisse a pour role de retenir les particules grasses en suspension dans l'air. Il peut donc se boucher plus ou moins rapidement selon la fréquence d'utilisation de la hotte.

• Afin de prévenir le danger d'eventuels incendies, il faut laver manuellement, au moins tous les 2 mois, les filtres anti-graisse, en utilisant des déterments liquides neutres non abrasifs, ou en lave-vaisselle à de basses températures et à cycles brefs.

• ÀpRES plusieurs lavages,ils peuvent changer de couleur. Ceci ne donne pas droit à réclamation ni droit,par consé quen,à leur remplacement.
  Le non-respect des consignes de remplacement et de lavage peut entrainer un risque d'incendie des filtrés anti-graisse.

• Les filtrres à charbon actif seront à filtrer l'air qui est ensuite renvoyé dans la pierce. Les filtrres ne sont ni lavables ni régénérables, il faut par conséquent les changer au moins tous les quatre mois. La saturation du charbon actif dépend de l'utilisation plus ou moins prolongée de l'appareil, du type de cuisine pratiquée et de la régularité du nettoyage du filtrtre anti-graisse.

• Nettoyez féquèmment la hotter, à l'intérieur et à l'extérieur, à l'aide d'un chiffon imbibé d'alcool dénaturé ou de détergents liquides neutres non abrasifs.

• N'utiliser l'éclairage de la hotte que pendant la cuisson, ce dernier n'est en effet pas conscience pour un éclairage général prolongé de la pierce. Une utilisation prolongée de l'éclairage diminue considérablement la durée de vie moyenne des lampes.

- Remplacement des lampes halogènes (Fig. 8).

Pour changer les lampes halogènes B retirez le verre Cen faisant levier dans les fentes prévues. Remplacez-les par des lampes de même type.

Attention: ne touchez pas aux lampes mains nues.

• COMMANDES: (Fig.9) Mécaniques les symboles sont les suivants:

A = touche ECLAIRAGE
B = touche OFF
C = touche PREMIÈRE VITESSE
D = touche DEUXIEME VITESSE
E = touche TROISIÈME VITESSE
G=voyant MOTEUR EN MARCHE

NOUS DECLINOS TOUTE RESPONSABILI TE POUR LES EVENTUELS DÉGATS PROVOQUÉS PAR L'INOBSERVATION DES SUSDITES INSTRUCTIO
