BEDIENUNGSANLEITUNG HDC6190BW SAMSUNG

HDC9247BX - HC9247BX

HDC9247BX - HC9247BX

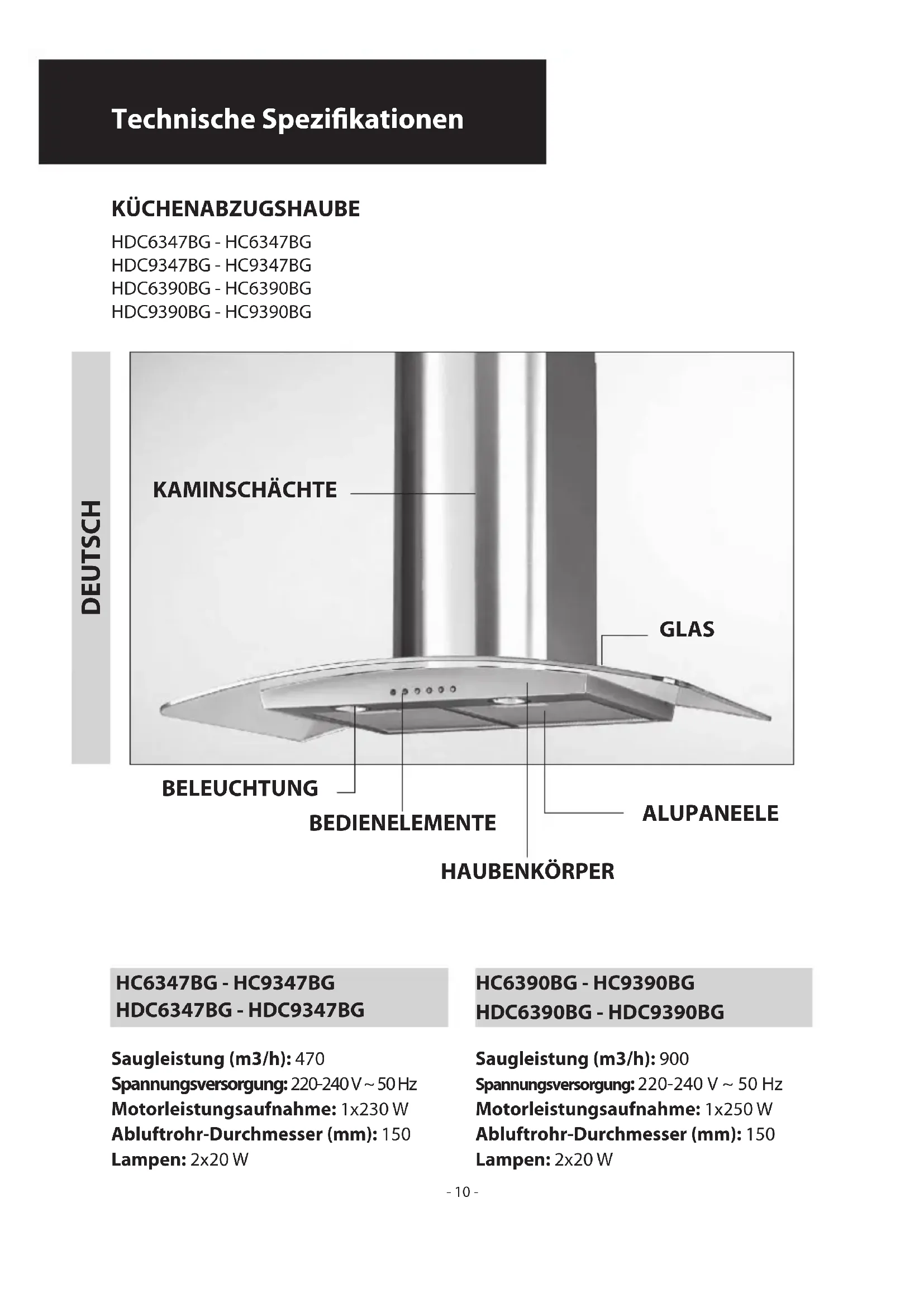

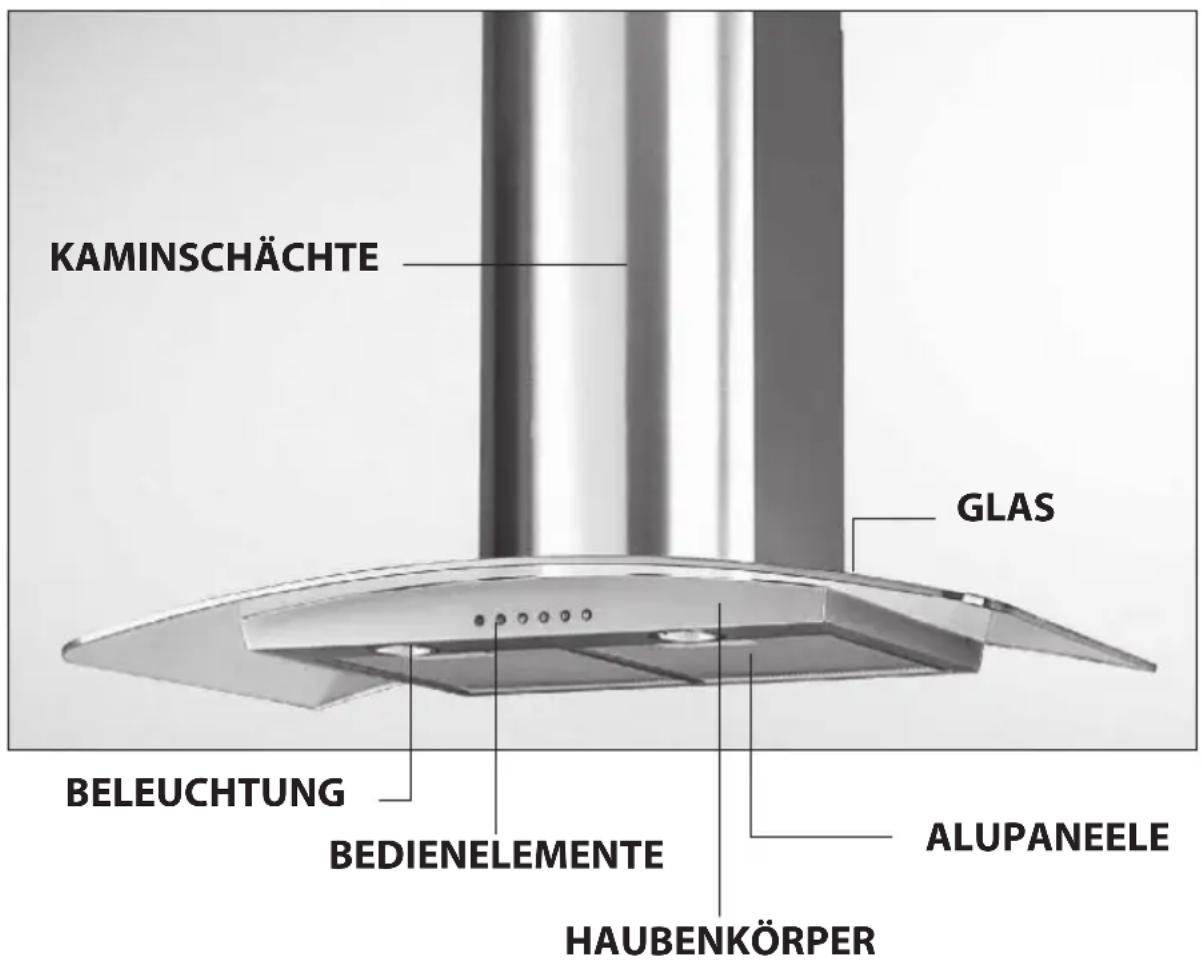

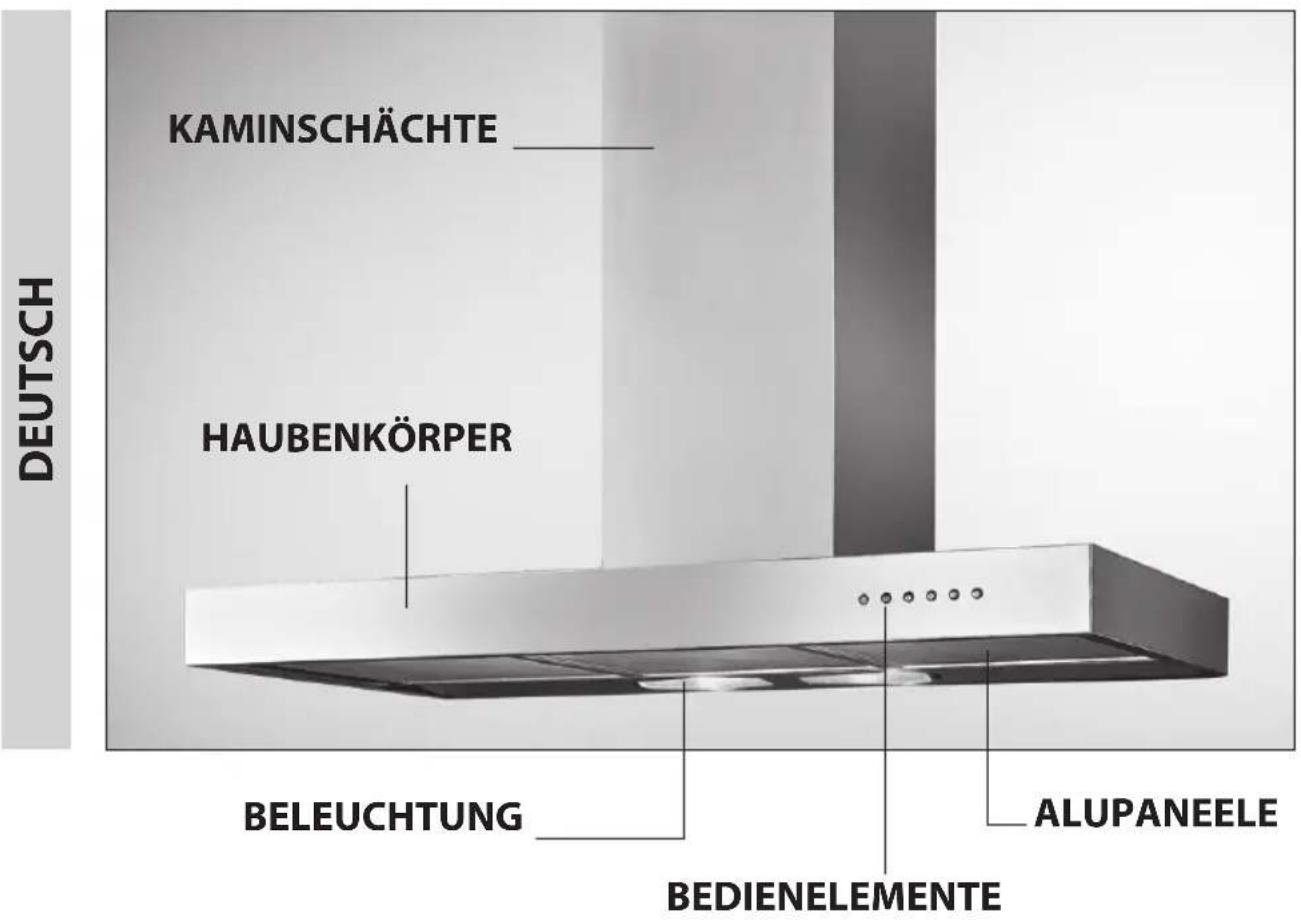

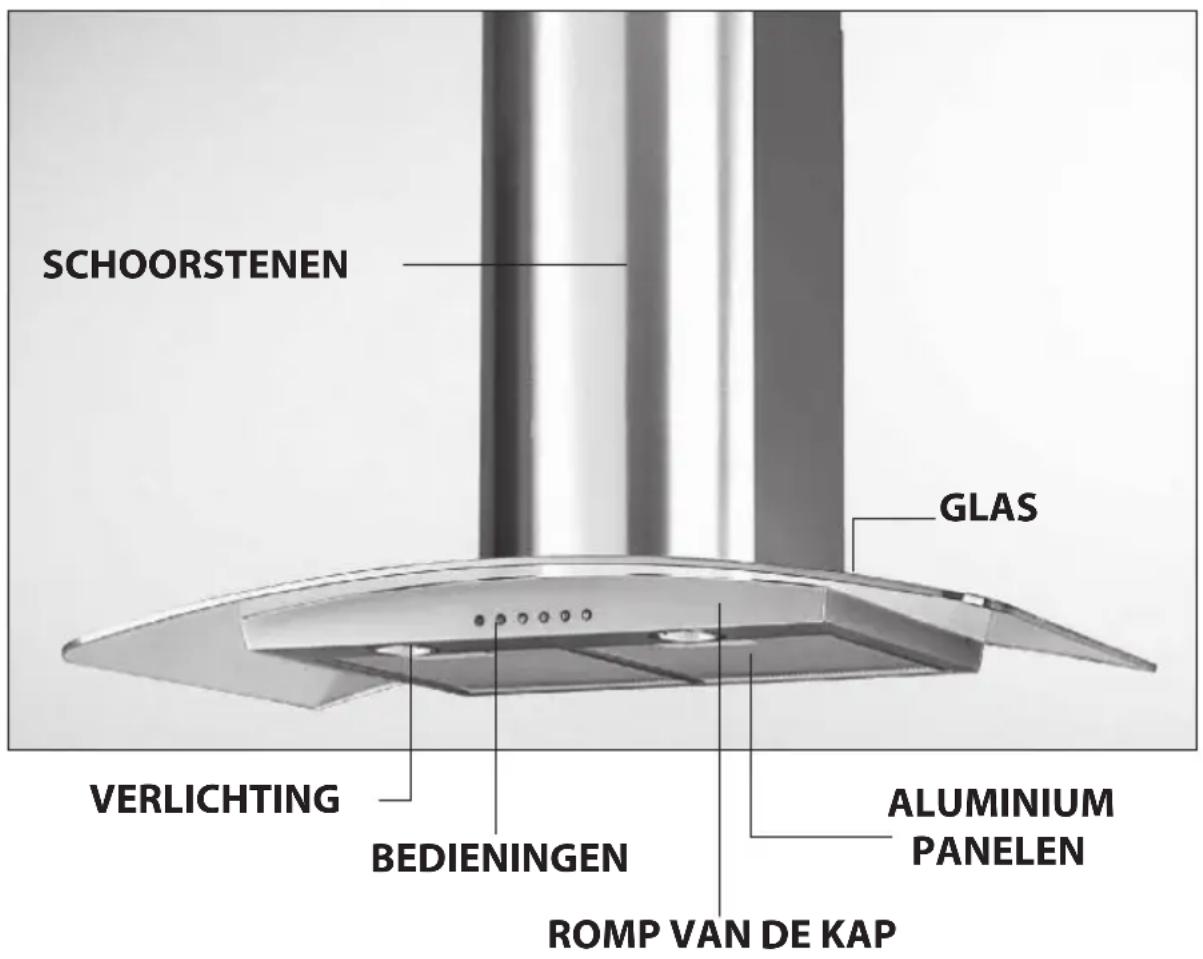

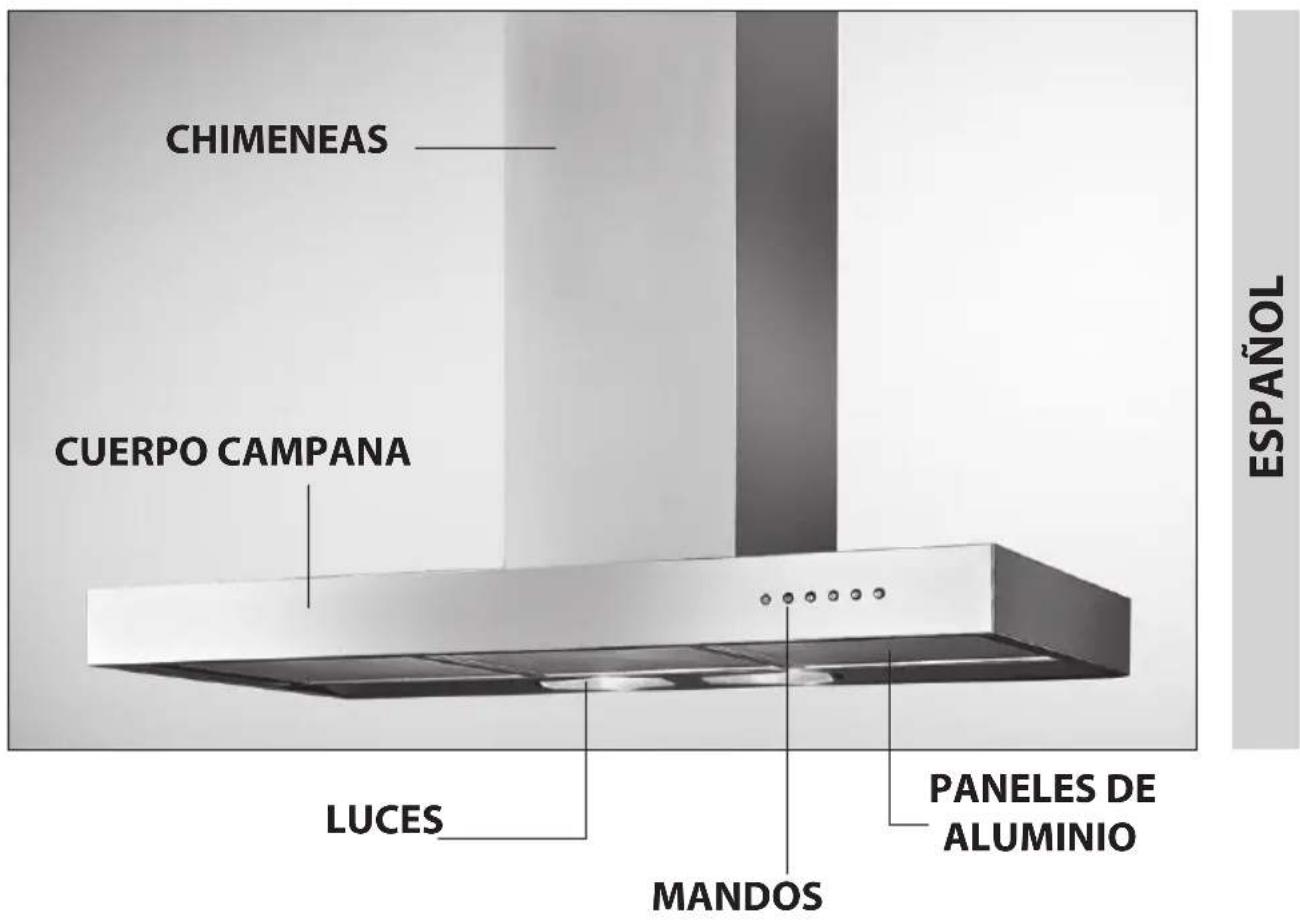

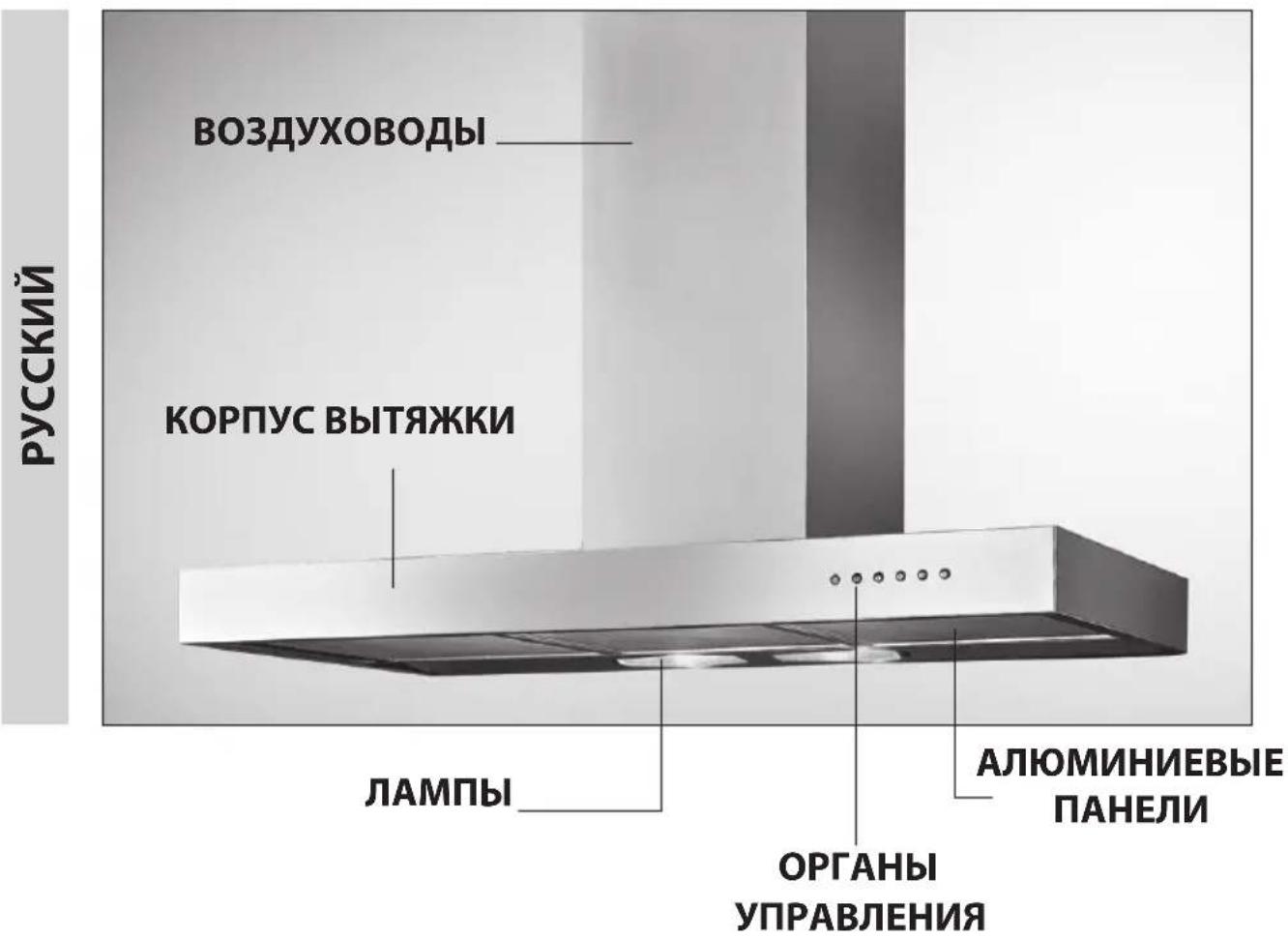

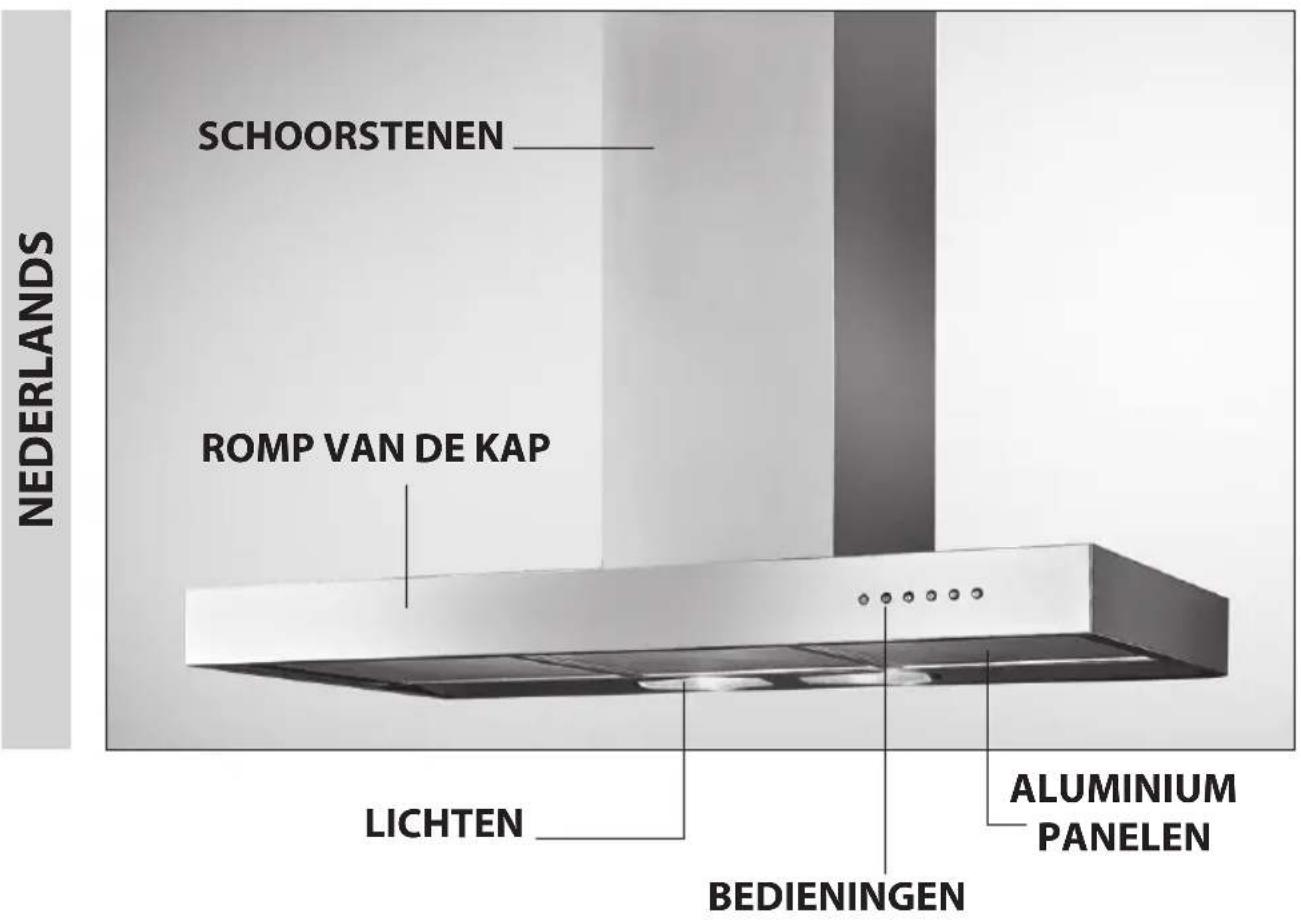

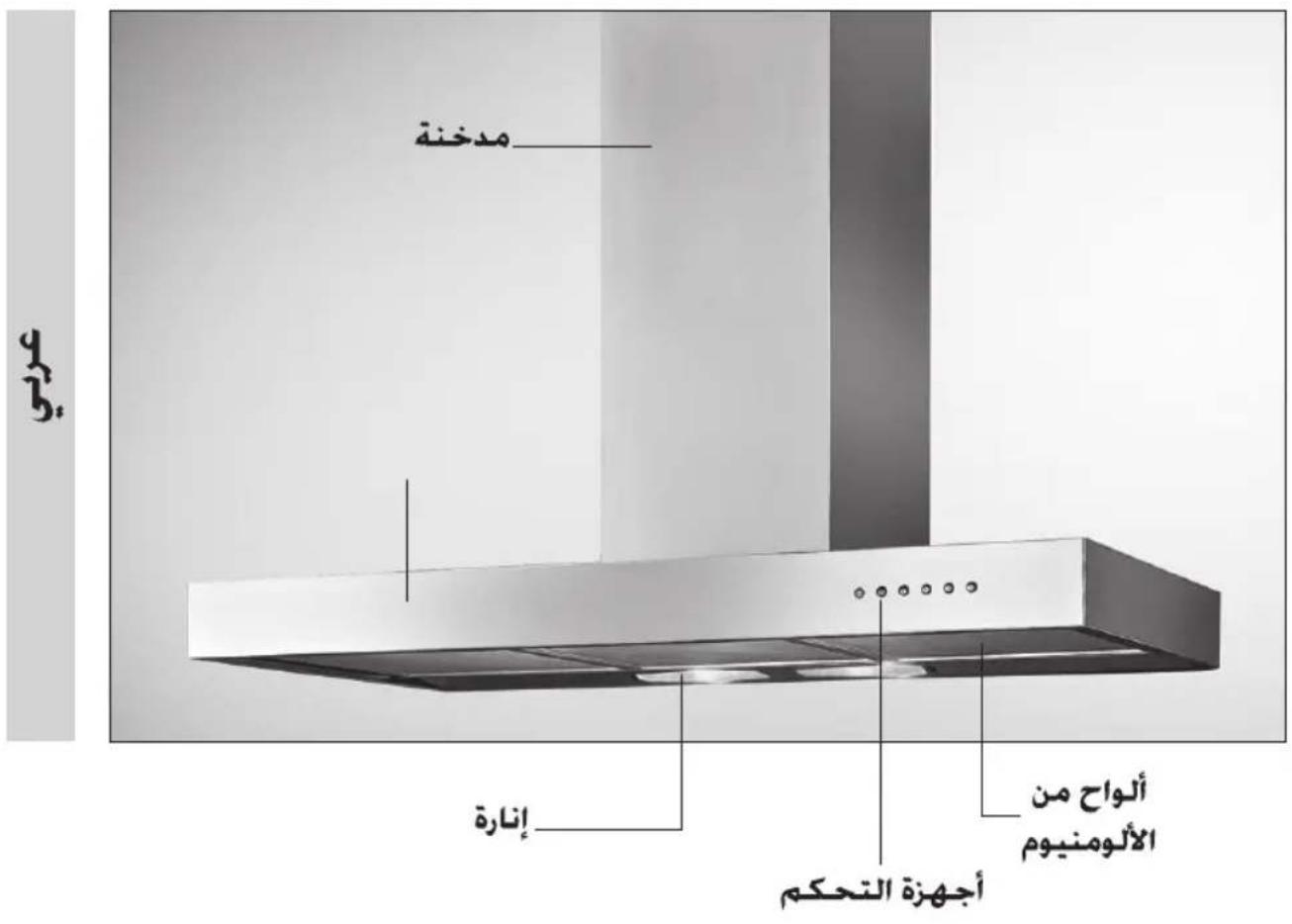

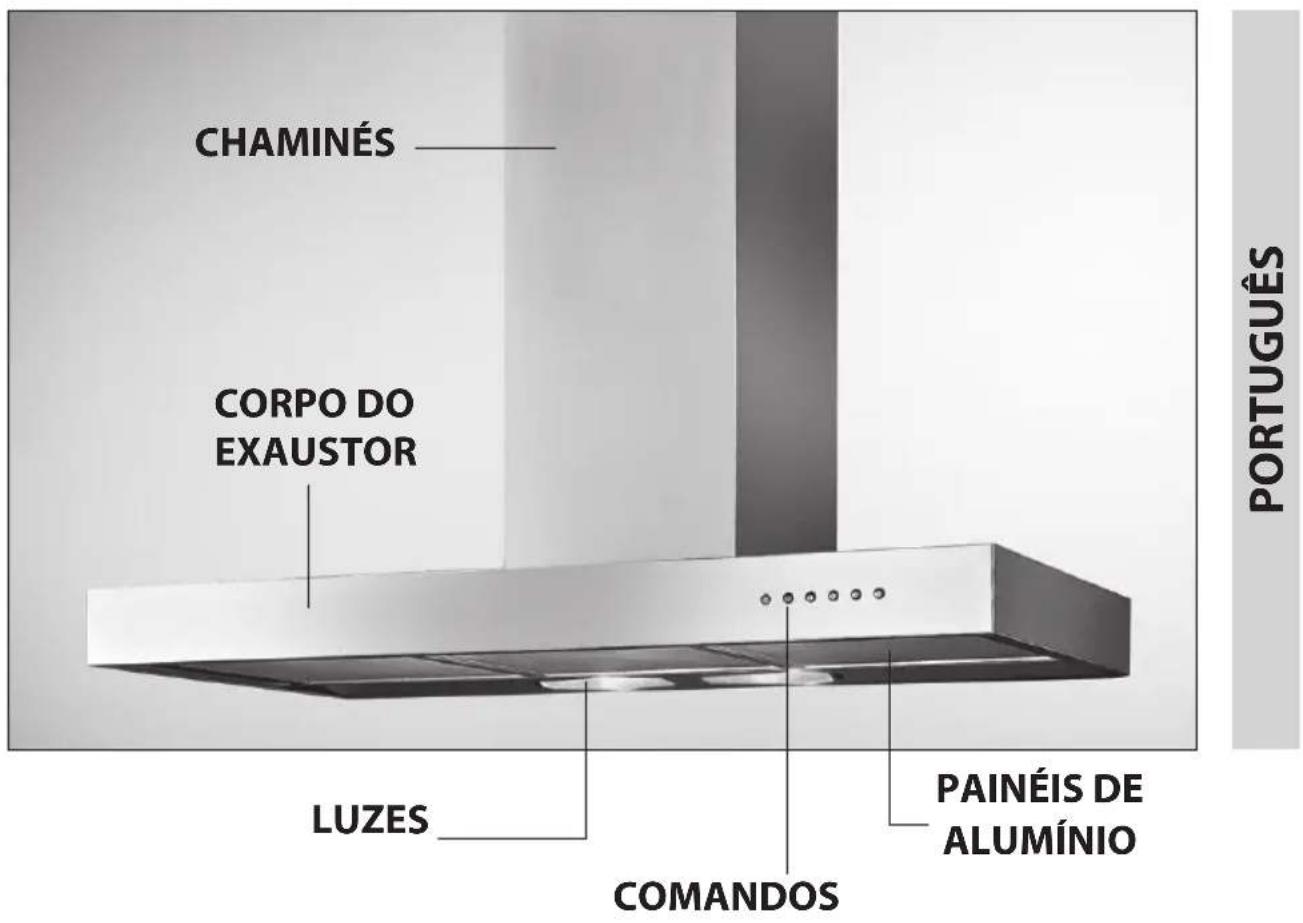

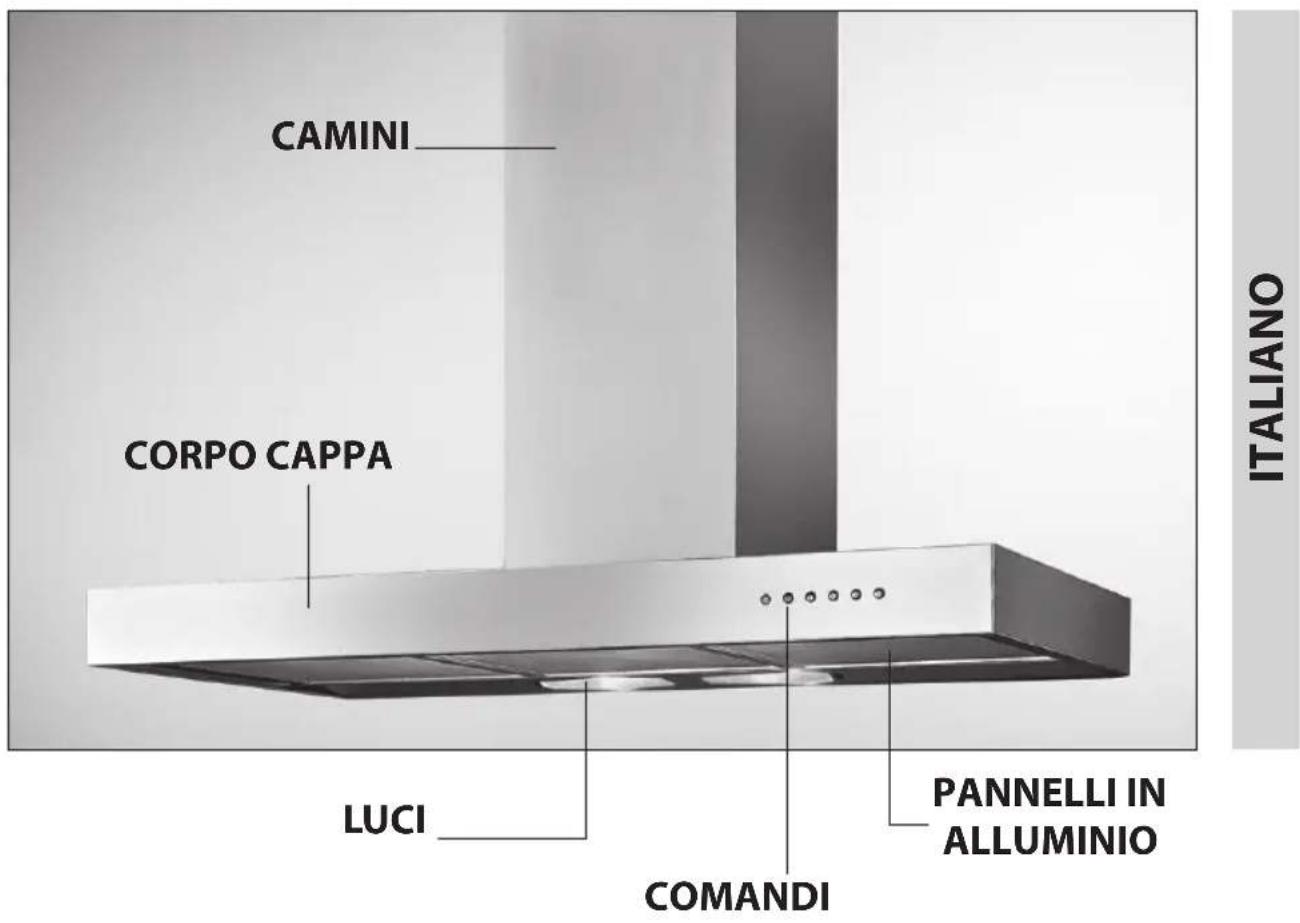

Technische Spezikationen KÜCHENABZUGSHAUBE DEUTSCH KAMINSCHÄCHTE HAUBENKÖRPER BEDIENELEMENTE ALUPANEELE BELEUCHTUNG GLAS Saugleistung (m3/h): 470 Spannungsversorgung: 220-240 V ~ 50 Hz Motorleistungsaufnahme: 1x230 W Abluftrohr-Durchmesser (mm): 150 Lampen: 2x20 W Saugleistung (m3/h): 900 Spannungsversorgung: 220-240 V ~ 50 Hz Motorleistungsaufnahme: 1x250 W Abluftrohr-Durchmesser (mm): 150 Lampen: 2x20 W- 11 -

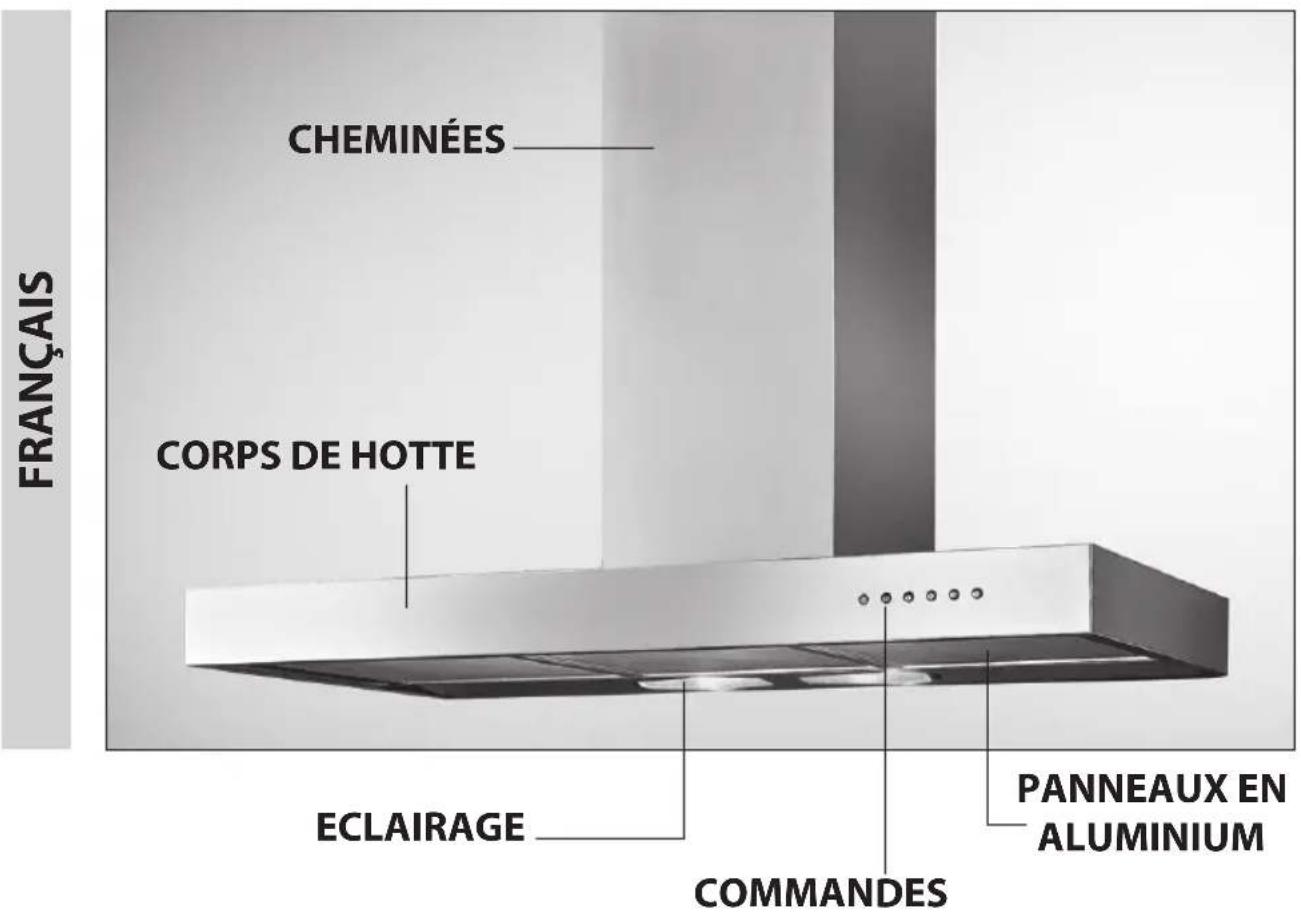

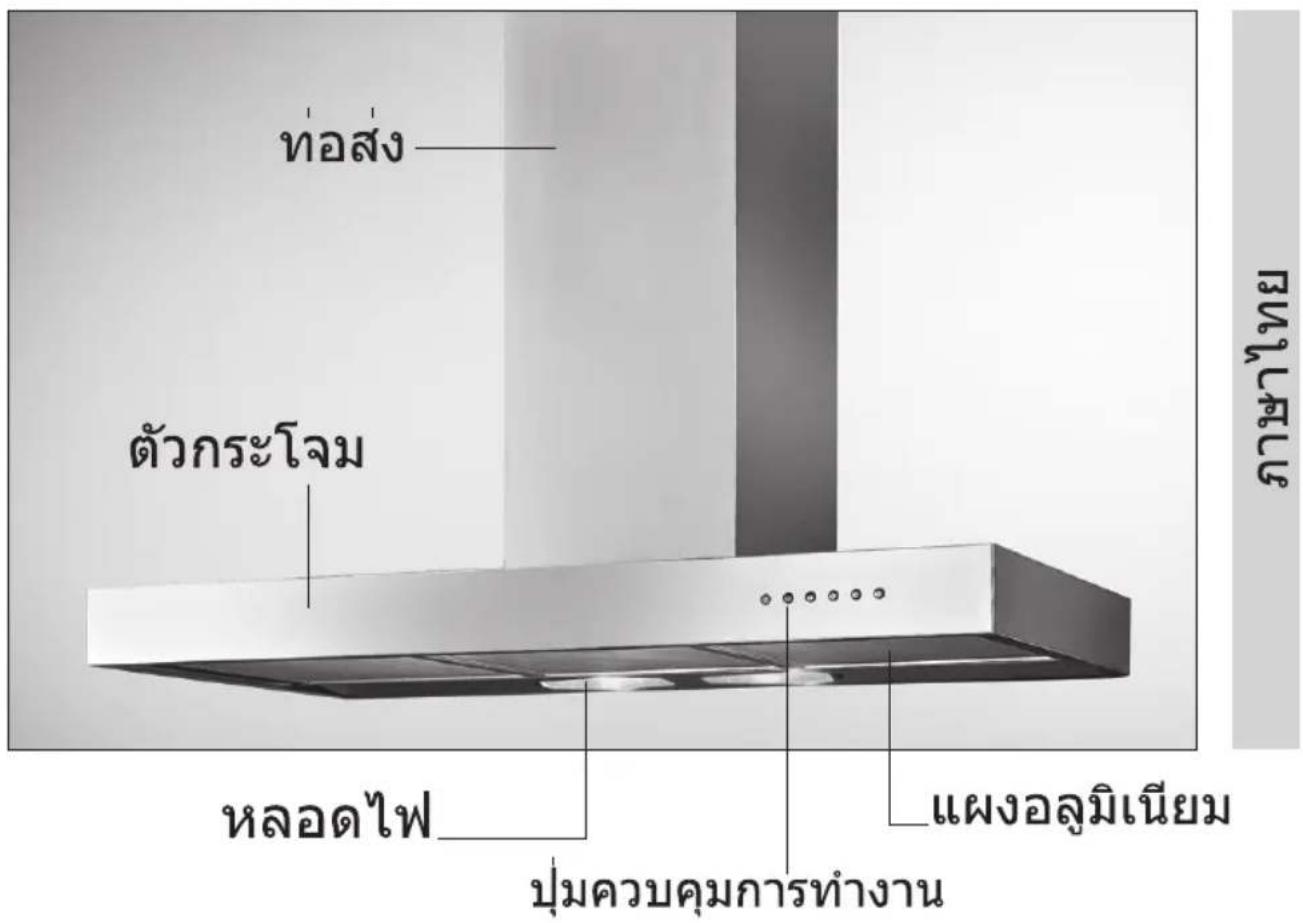

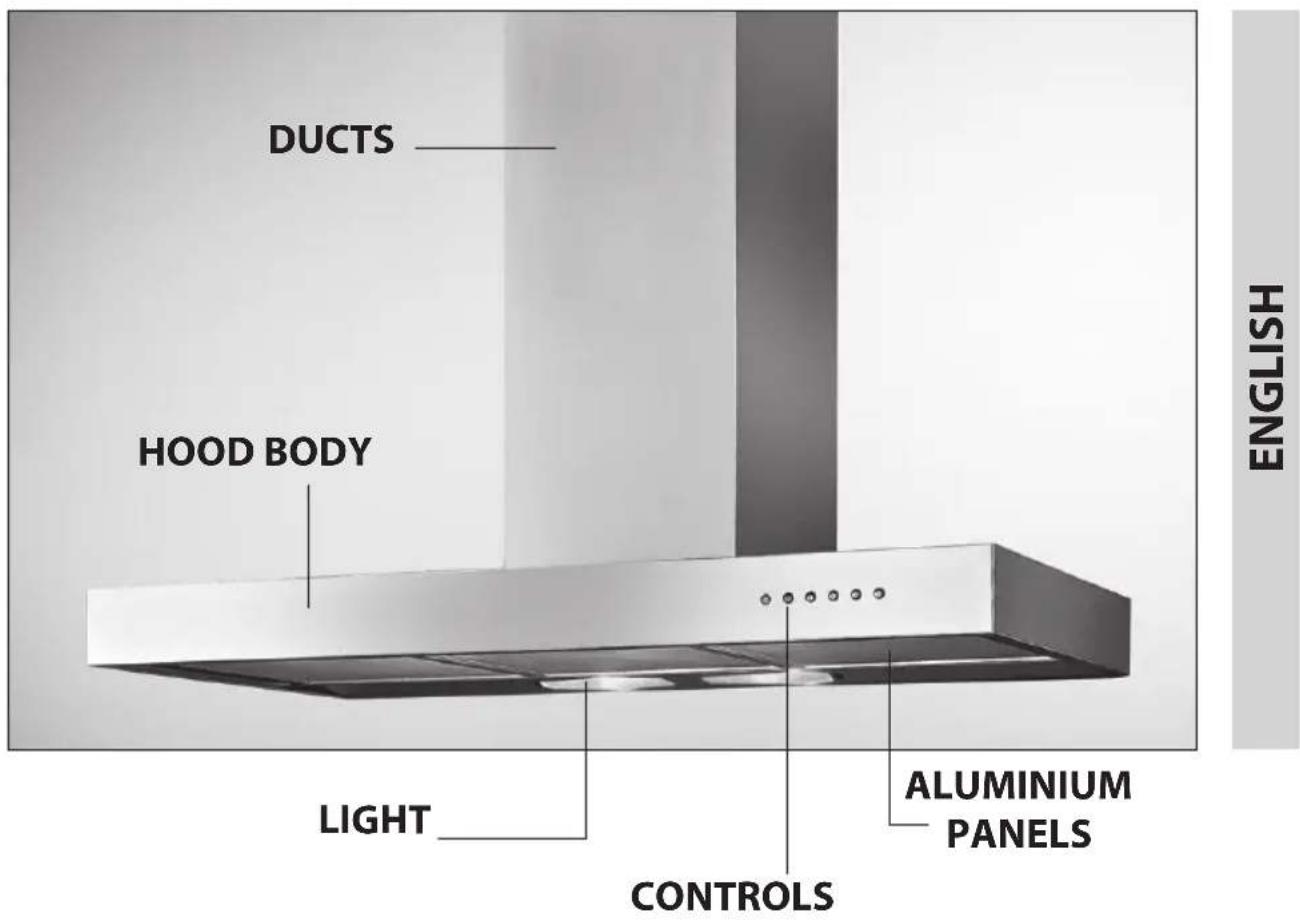

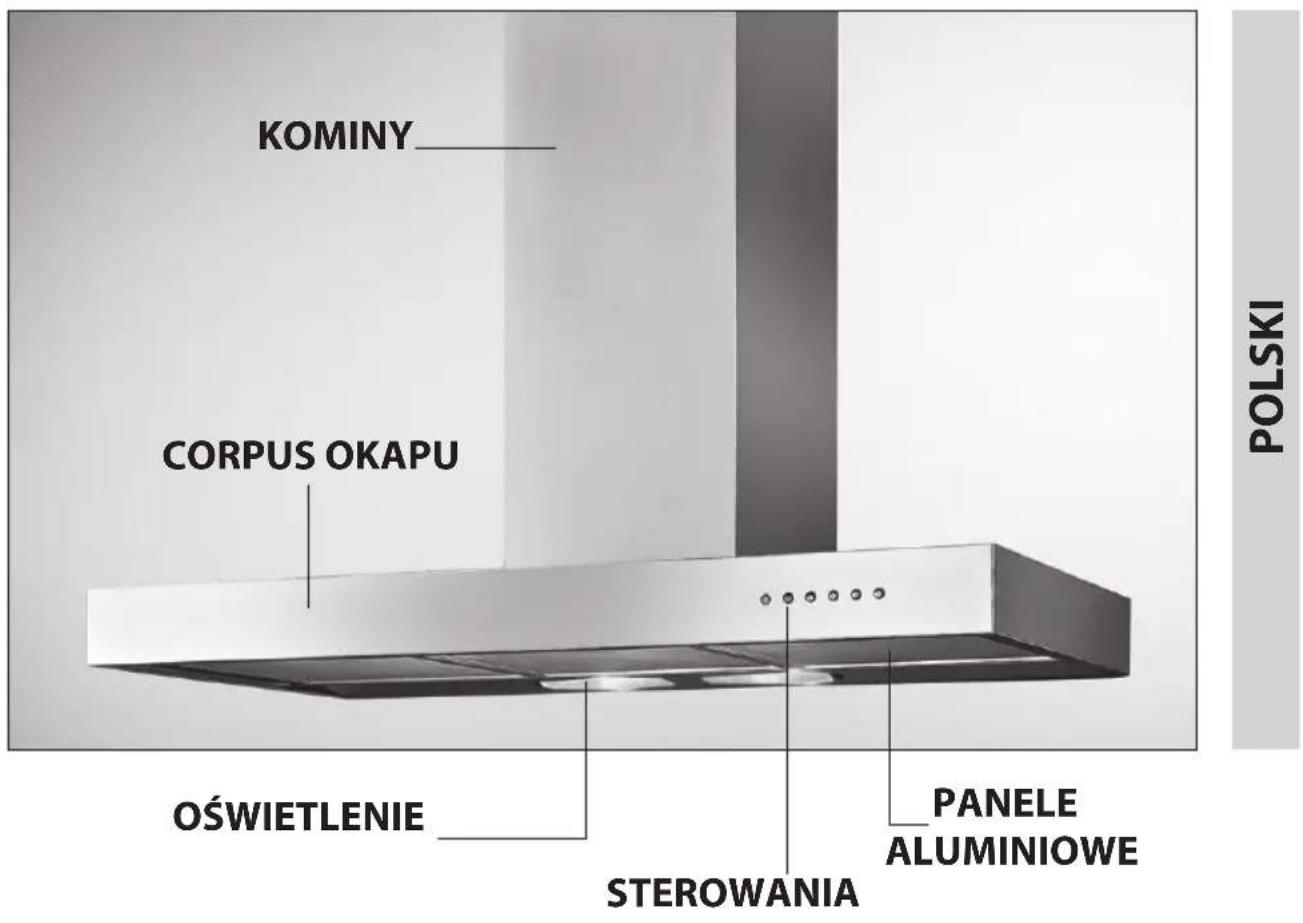

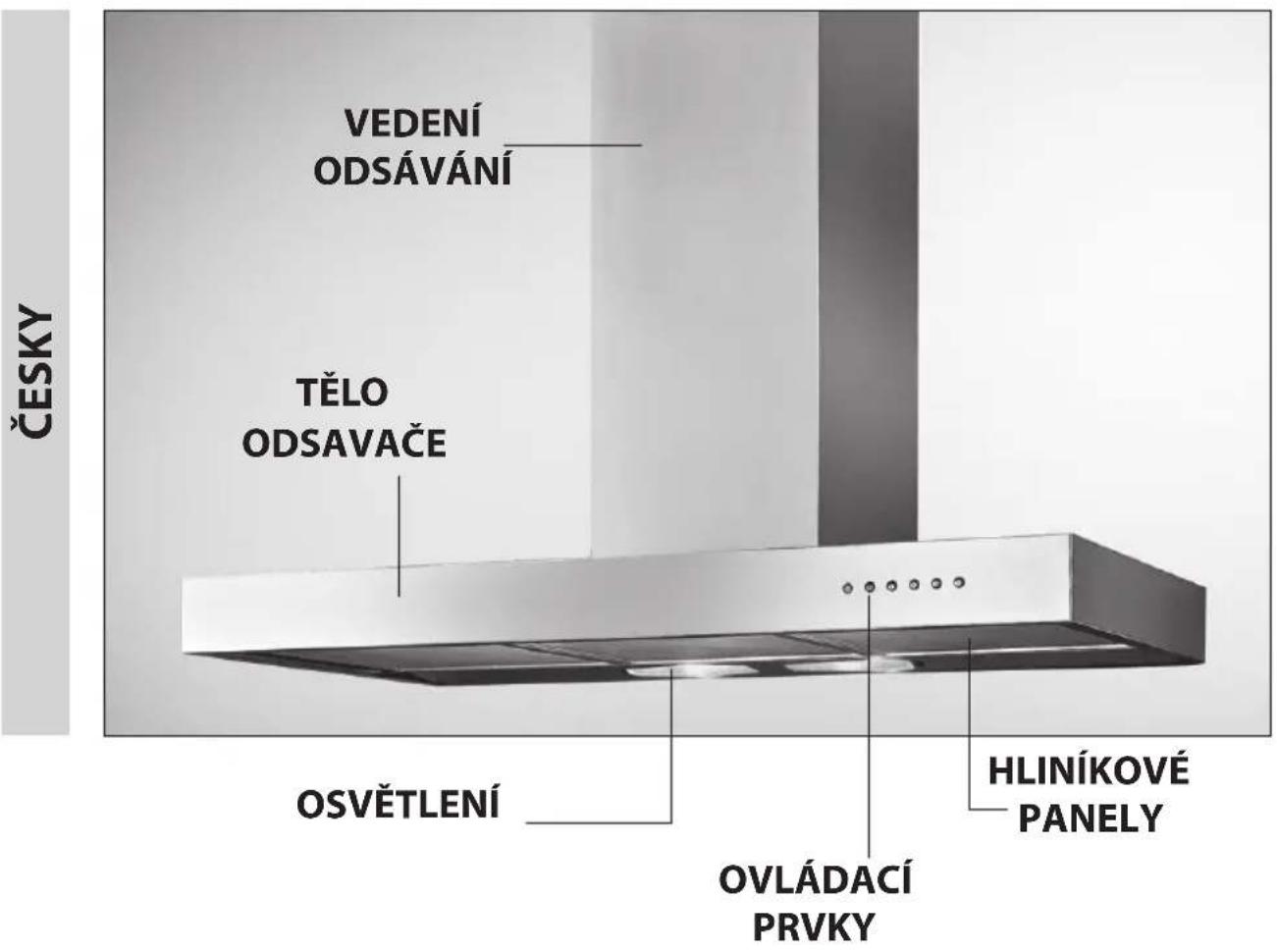

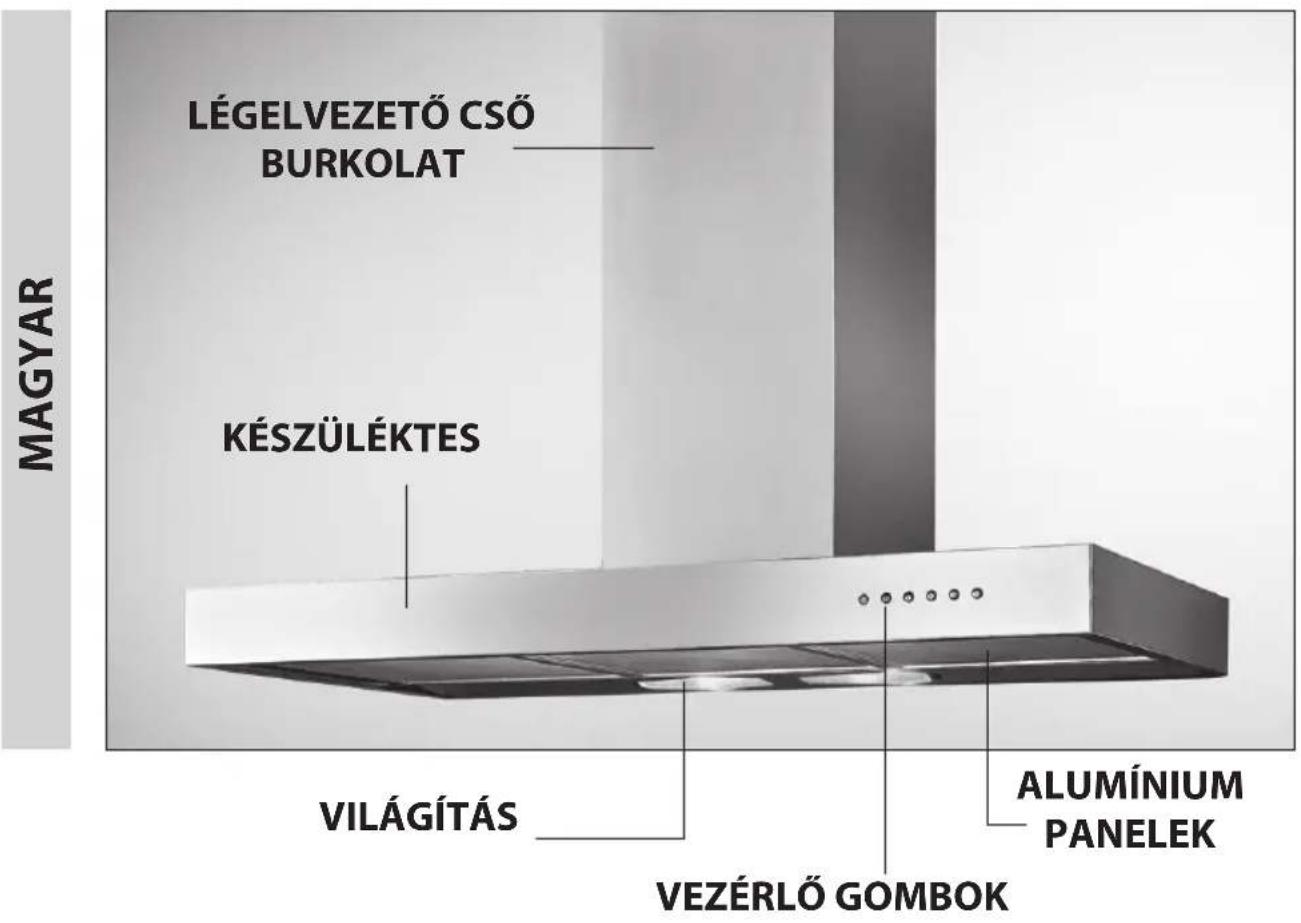

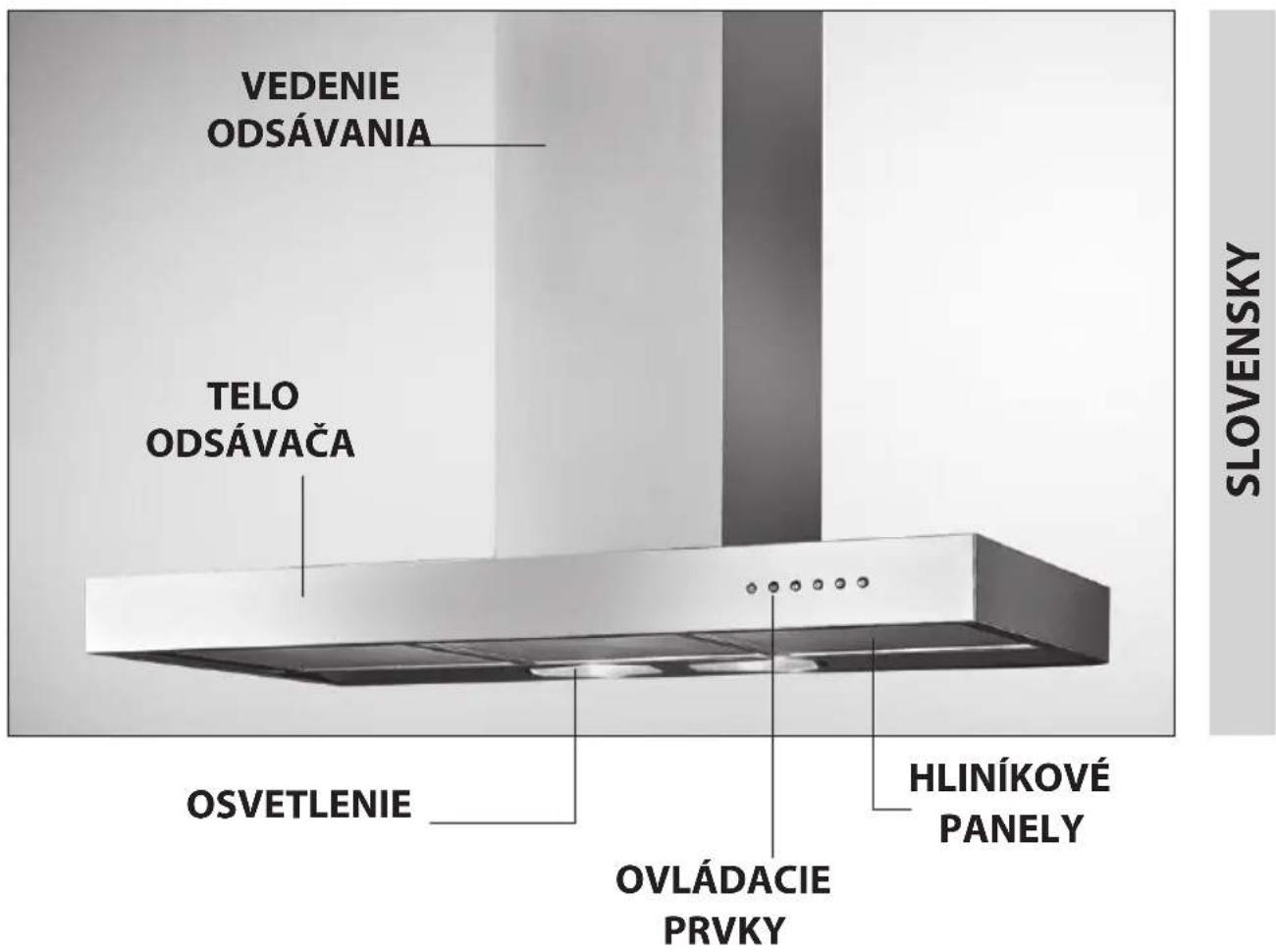

DEUTSCH Technische Spezikationen KÜCHENABZUGSHAUBE Saugleistung (m3/h): 470 Spannungsversorgung: 220-240 V ~ 50 Hz Motorleistungsaufnahme: 1x230 W Abluftrohr-Durchmesser (mm): 150 Lampen: 2x20 W Saugleistung (m3/h): 900 Spannungsversorgung: 220-240 V ~ 50 Hz Motorleistungsaufnahme: 1x250 W Abluftrohr-Durchmesser (mm): 150 Lampen: 2x20 W ALUPANEELE BEDIENELEMENTE HAUBENKÖRPER KAMINSCHÄCHTE BELEUCHTUNG- 12 -

HDC6247BX - HC6247BX

HDC9247BX - HC9247BX

Saugleistung (m3/h): 470 Spannungsversorgung: 220-240 V ~ 50 Hz Motorleistungsaufnahme: 1x230 W Abluftrohr-Durchmesser (mm): 150 Lampen: 2x20 W KÜCHENABZUGSHAUBE DEUTSCH Technische Spezikationen ALUPANEELE BEDIENELEMENTE HAUBENKÖRPER KAMINSCHÄCHTE BELEUCHTUNG- 13 - ALLGEMEINES Diese Anleitung bitte aufmerksam durchlesen, da sie wichtige Sicherheitshinweise zur Installation, zum Gebrauch und zur Wartung enthält. Die Anleitung für eventuelle zukünftige Kon- sultationen aufbewahren. Das Gerät wurde zum Gebrauch in Aspirationsversion (Luftausscheidung nach außen - Abb.1B), Fitrationsversion (innerer Luftumlauf - Abb.1A). SICHERHEITSHINWEISE Vorsicht ist geboten, wenn gleichzeitig eine Abzugshaube und ein raumluftabhängiger Boiler oder ein offenes Feuer in Betrieb sind, die von einer anderen Energiequelle als Strom versorgt werden, da die Küchenhaube die Raumluft absaugt, die auch der Boiler oder das Feuer zur Verbrennung benötigen. Der Unterdruck im Raum darf den Wert von 4 Pa (4x10-5 bar) nicht übersteigen. Um einen sicheren Betrieb der Abzugshaube zu gewährleisten, ist daher immer auf eine ausreichende Belüftung des Raumes zu achten. Bei der Ableitung der Luft nach aussen müssen die nationalen Vorschriften eingehalten werden. Vor Anschluss des Modells an das Stromnetz: - Kontrollieren Sie das Typenschild an der Geräteinnenseite um sich zu vergewissern, ob Spannung und Stromstärke der des Stromnetzes entsprechen und die Steckdose geeignet ist. Im Zweifelsfall wenden Sie sich bitte an einen qualizierten Elektriker. - Sollte das Speisekabel beschädigt sein, ist es durch ein an- deres - beim Hersteller oder dessen Kundendienst erhältliches - Kabel oder mit einem speziellen Bausatz - zu ersetzen. Achtung ! Elektrogeräte können unter gewissen Umständen ge- fährlich sein! A) Niemals die Filter kontrollieren, wenn die Dunstabzugs- haube in Betrieb ist. B) Die Lampen und die umliegenden Bereiche nicht während oder nach längerer Benutzung des Lichts be- rühren. C) Es ist verboten, Speisen unter der Dunstabzugshaube zu ambieren. D) Offene Flammen sind unbedingt zu vermeiden, da diese die Filter beschädigen und einen Brand verursachen können. E) Beim Frittieren sind die Speisen ständig zu kontrollie- ren, um eine Entzündung von überhitztem Öl zu verhin- dern. F) Vor jeglichen Wartungsarbeiten unbedingt den Netz- stecker aus der Steckdose entfernen. G) Das Gerät sollte nicht von kleinen Kindern oder Per- sonen benutzt werden, welche Beaufsichtigung benöti- gen. H) Kleine Kinder sollten beaufsichtigt werden, um sicher- zugehen, dass sie nicht mit dem Gerät spielen.

I) Der Raum muss über eine hinreichende Belüftung ver-

fügen, wenn die Dunstabzugshaube mit anderen gas- oder brennstobetriebenen Geräten gleichzeitig verwendet wird. L) Es besteht Brandgefahr, wenn die Reinigung nicht entsprechend den Anleitungen durchgeführt wird. Dieses Gerät ist gemäß der EU-Richtlinie 2002/96/EC, Waste Electrical Electronic Equipment (WEEE) gekennzeichnet. Sorgen Sie bitte dafür, dass das Gerät korrekt entsorgt wird, der Benutzer trägt dazu bei, den potentiellen negativen Folgen für Umwelt und Gesundheit vorzubeugen. Das auf dem Produkt oder auf den Begleitpapieren bendliche Symbol sagt aus, dass dieses Produkt nicht wie normaler Hausmüll behandelt werden darf, sondern dass es einer geeigneten Sammelstelle für das Recycling der elektrischen und elektronischen Geräteteile zugeführt werden muss. Entsorgen Sie bitte das Altgerät gemäß der lokalen Richtlinien. Für weitere Informationen hinsichtlich der Behandlung, der Wiederverwertung und des Recycling des Produkts wenden Sie sich bitte an die zuständige lokale Stelle, an die Sammelstelle für Hausmüll, oder an den Händler, bei dem Sie das Gerät erworben haben. INSTALLATIONSANLEITUNG Montage und Anschluss müssen von einem Fachmann durchgeführt werden.

• Elektroanschluss Die Küchenhaube gehört zur Geräteklasse II, daher muss keine der Leitungen geerdet werden. Der Anschluss an das Stromnetz ist folgendermassen durchzuführen: BRAUN = L Leitung BLAU = Neutrale Linie Falls nicht vorhanden, muss ein Normstecker mit den auf dem Typenschild angegebenen Werten an das Kabel angeschlossen werden. Wenn die Küchenhaube mit einem Netzstecker ausgestattet ist, muss diese so installiert werden, dass der Stecker gut zugänglich ist. Beim Direktanschluss an das Stromnetz muss zwischen Gerät und Netz ein der Netzlast und den geltenden Vorschriften entsprechender Mehrpolstecker mit einer Mindestönung von 3 mm zwischen den Kontakten installiert werden.

• Der Mindestabstand zwischen der Stellfläche für die Kochbehälter auf der Kochvorrichtung und dem unteren Teil der Abzugshaube muss mindestens 65 cm betragen. Falls ein Verbindungsrohr verwendet wird, das aus zwei oder mehr Teilen zusammengesetzt ist, muss der obere Teil über den unteren gestülpt werden. Auf keinen Fall darf das Abluftrohr der Küchenhaube an ein Rohr angeschlossen werden, in dem Warmluft zirkuliert oder das zur Entlüftung von Geräten verwendet wird, die an eine andere Energiequelle als an Strom angeschlossen sind. Vor der Durchführung der Montagevorgänge, den/die Fettlter entfernen, damit sich das Gerät leichter handhaben läßt (Abb.5). Sollte das Gerät mit Abzugsvorrichtung montiert werden, bereiten Sie eine Luftabzugsönung vor.

• Es empehlt sich der Einsatz eines Abluftrohres, das einen Durchmesser von 150 mm aufweist. Die Verwendung eines Reduzierstücks könnte die Leistungen des Erzeugnisses beeinträchtigen und das Betriebsgeräusch erhöhen. DEUTSCH D- 14 -

• Befestigung an der wand Unter Einhaltung der angegebenen Maße die Löcher A bohren (Abb.2). Das Gerät an der Wand befestigen und waagrecht mit den Hängeschränken ausrichten. Wenn die Abzugshaube justiert ist, anhand der 2 Schrauben A (Abb.4) befestigen. Für die verschiedenen Montagen dem Mauertyp (z. B. Eisenbeton, Gipskarton, usw.) entsprechende Schrauben und Dübel verwenden. Falls die Schrauben und Dübel mit dem Produkt mitgeliefert wurden, sich vergewissern, daß sie für die Art der Wand, an der die Abzugshaube befestigt werden soll, geeignet sind.

• Befestigung der teleskopischen, schmückenden anschlusstücke Ziehen Sie zum Abnehmen der Schutzfolie vom Kamin Handschuhe an und achten Sie darauf, dass er keine Kratzer erhält. (Abb. 7) . Die Stromzuleitung innerhalb des Raumbedarfs des schmückenden Anschlußstücks verlegen. Falls Ihr Gerät in Aspirationsversion oder Version mit äußerem Motor zu installieren ist, das Luftaustrittsloch vorbereiten. Die Breite des Haltebügels des oberen Anschlußstücks einstellen (Abb.3). Dann anhand der Schrauben A (Abb.3) so an der Decke befestigen, daß er mit der Abzugshaube ausgerichtet ist und die in Abb. 2 angegebene Entfernung von der Decke einhalten. Mittels eines Anschlußrohrs den Flansch C mit dem Luftaustrittsloch verbinden (Abb.4). Das obere Anschlußstück in das untere Anschlußstück stecken. Das untere Anschlußstück anhand der mitgelieferten Schrauben B an der Abzugshaube (Abb.4) befestigen, das obere Anschlußstück bis zum Bügel ausziehen und anhand der Schrauben B (Abb.3) befestigen. Zur Verwandlung der Abzugshaube von der Aspirationsversion in die Filtrationsversion, beim Händler die Aktivkohlenlter besorgen und die Montageanleitung befolgen.

• Filtrationsversion Die Abzugshaube und die zwei Anschlußstücke laut den Anweisungen des Abschnitts über die Montage der Abzugshaube in Aspirationsversion befolgen. Zur Montage des Filtrationsanschlußstücks auf die dem Kit beiliegen den Anweisungen Bezug nehmen. Wurde das Kit nicht mitgeliefert, beim Händler als Zubehör bestellen. Die Aktivkohlenlter sind am Aspirationsaggregat im Inneren der Abzugshaube anzubringen (Abb.6).

BENUTZUNG UND WARTUNG

Es wird empfohlen, die Dunstabzugshaube schon vor Kochbeginn der Speisen einzuschalten. Es wird weiterhin empfohlen, das Gerät nach Beendigung des Kochvorgangs noch 15 Minuten weiterlaufen zu lassen, um den vollständigen Abzug der Kochdünste zu gewährleisten. Die Leistungsfähigkeit der Dunstabzugshaube hängt entscheidend von der Sorgfalt und Regelmäßigkeit der Wartung ab, insbesondere die des Fettlters und die des Aktivkohlelters.

• Der Fettlter hat die Aufgabe, die in den Kochdünsten enthaltenen Fettpartikel zurückzuhalten. Er ist demnach der Verschmutzung besonders ausgesetzt und sollte, je nach Gebrauch und Kochgewohnheiten, in mehr oder weniger langen Zeitabschnitten gereinigt werden. - Um der Brandgefahr vorzubeugen, müssen maximal alle 2 Monate die Fettlter gewaschen werden. Das geht auch mit der Spülmaschine. - Nach einigen Waschgängen können Farbveränderungen auftreten. Hieraus resultiert jedoch kein Anspruch auf kostenlosen Ersatz derselben. Durch Nichteinhaltung der Vorgaben hinsichtlich des Austauschs und der Reinigung der Fettfilter kann Brand verursacht werden.

• Die Aktivkohlelter dienen dazu, die Luft zu reinigen, die wieder in den Raum zurückgeführt wird. Die Filter sind weder waschbar noch wiederverwertbar und müssen spätestens alle vier Monate ausgewechselt werden. Die Sättigung der Aktivkohle hängt von der mehr oder minder langen Benutzungsdauer der Dunstabzugshaube, von der Art der zubereiteten Speisen und von der mehr oder weniger häugen Reinigung des Fettlters ab.

• Reinigen Sie die Haube innen und außen regelmäßig mit Spiritus oder einem neutralen Flüssigreiniger ohne Scheuermittel.

• Die Beleuchtung der Dunstabzugshaube ist dazu geplant, während des Kochvorgangs eingesetzt zu werden. Durch einen verlängerten Einsatz der Beleuchtung wird die durchschnittliche Lebensdauer der Leuchten erheblich gemindert. Austausch der Halogenlampen (Abb. 8). Nehmen Sie zum Austausch der Halogenlampe B die Glasabdeckung C (an den kleinen Schlitzen anheben) ab. Tauschen Sie die Lampe durch eine desselben Typs aus. Achtung: Fassen Sie die Halogenlampe nicht mit bloßen Händen an.

• Bedienung: (Abb.9) der beleuchtung die SimboLbezeichnungen sind folgend wiedergegeben: A = Taste BELEUCHTUNG B = Taste OFF C = Taste ERSTE GESCHWINDIGKEIT D = Taste ZWEITE GESCHWINDIGKEIT E = Taste DRITTE GESCHWINDIGKEIT G = MOTORKONTROLLEUCHTE FÜR SCHÄDEN, DIE AUF DIE NICHTBEACHTUNG DER OBEN GENANNTEN ANWEISUNGEN ZURUCKZUFÜHREN SIND,

WIRD KEINERLEI VERANTWORTUNG ÜBERNOMMEN.- 15 -
