MODE D'EMPLOI Utopia Be Ultima FOCAL

User manual / Manuel d'utilisation

English page 7

Français page 18

F Mise en garde

Société FOCAL-JMlab, Société Anonyme au capital de 1062082 euros, dont le siège social est situé à 108, rue de l'Avenir, BP 374 42353 La Talaudière, immatriculée au RCS de St Etnienne sous le numéro 309 645 521 000 76.

Les haut-parleurs utilisent un tweeter à dôme inversé en Béryllium pur, capable d'étendre la bande passante à 40kHz. Du fait de la dangerosité potentielle du Béryllium, matériel constituant le tweeter, certaines précautions d'emploi doivent être respectées par l'utilisateur des haut-parleurs afin d'éviter tout risque d'absorption du dit matériel tel que décrit ci-dessous.

Toutefois, sous sa forme solide, les risques sont extrémement limités, sachant que la dangerosité du produit est liée à son inhalation, absorption ou contact sous forme de vapeurs ou de micro-particules.

1. Précautions d'emploi

Le dôme Béryllium ne doit jamais être au contact d'une matière abrasive.

Il faut eviter tout contact avec la peau ou les yeux, toute inhalation ou toute ingestion de tout ou partie du dôme de Béryllium. Le fabricant souligne que l'absorption du Béryllium par voie respiratoire, cutanée ou digestive peut entraîner des troubles physiques graves, du fait de sa grande toxicité pour l'homme.

Nous recommandons donc aux utiliseurs des enceintes de veiller au maintien de la grille de protection sur le tweeter.

Si la grille de protection est retiree, l'utiliseur devra, après utilisation, reinstaller soigneusement ladite grille.

De maniere generale, les enceintes doivent etre tenues hors de la portee des enfants et plus specialement l'acces au dome de Beryllium.

2. En cas de dépréciation du dôme

Si le dôme de Béryllium est endommagé sousquelque forme que ce soit, il convient de le recouvr des que possible sur toute sa surface avec la bande adhesive de protection fournie. Nous vous recommandons alors de prendre contact avec le revendeur afin de démonter et de remplaacer le tweeter auprès d'un service compétent chez le distributeur.

Si le dôme est brisé, les particules éventuelles de Béryllium doivent être récapucées avec soin au moyen de la bande adhésive de protection fournie, puis elles doivent être placées dans un sac plastique hermétiquement clos.

Il sera renvoyé en même temps que l'enceinte chez le revendeur.

En cas d'absorption par voie cutanee, de projection oculaire, en cas d'inhalation ou d'ingestion de Beryllium, consulter un medecin.

1. Fin de vie des haut-parleurs, il convient de ne pas jeter le produit dans l'environnement et de le remetre a un centre de recyclage adapté.

Pour des d'informations complémentaires, veuillez nous contacter directement à l'adresse suivante : [e-mail]

GB Warning

Focal-JMlab, 108, rue de l'Avenir, BP 374 42353 La Talaudière, St. Etienne, France

Nous you remercions d'avoir choisi le Kit Utopia Be Ultima et de partager avec nos notre philosophie "the Spirit of Sound". Afin d'exploiter toutes les performances de ce Kit, nous you conseillons de dire ce livret, puis de le conserver avec precaution pour pouvoir vous y referrer ulterieurement.

Tout probleme du au non-respect des regles d'utilisation peut entrainer l'invalidation de la garantie.

Avertissement

L'écoute prolongée à fort niveau au-delà de 110 dB peut déterminer durablement l'audition. Des écoutes même brèves à plus de 130 dB peuvent provquer des léasons auditives irrémédiables.

Période de rodage

Les haut-parleurs utilisés sur la ligne Utopia Be sont des éléments mécaniques extrémement complexes qui exigent une période d'adaptation pour fonctionner au mieux de leurs possibiltés et s'adapter aux conditions de température et d'humidité de votre environnement. Cette période de rodage varie selon les conditions rencontres et peut se prolonger sur quelques semaines. Pour accélérer cette opération, nous vous conseillons de faire fonctionner vos haut-parleurs une vingtaine d'heures à niveau moyen, sur des programmes musicaux standards mais riches en grave. Une fois les caractéristiques totalement stabilisées, vous pourrez profiter intégralement des performances de vos haut-parleurs Utopia Be.

Pour validation de la garantie Focal, merci de nous returner la garantie jointe dans les 10 jours : www.focal.com/garantie

Conditions de garantie

En cas de problème, adressez-vous en premier lieu à votre revendeur Focal.

La garantie pour la France sur tout matériel Focal est de 2 ans. En cas de matériel defectieux, celui-ci doit etre expedié à vos frais, dans son emballage d'origine aprous du revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel vous sera rendu ou remplace en "franco de port".

Dans le cas contraire, un devis de réparation vous sera proposé. La garantie ne couvre pas les dommages resultant d'une mauvaise utilisation ou d'un branchement incorrect (bobines mobiles brûlées par exemple...).

En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal de chaque pays, en accord avec les lois en vigueur sur le territoire concerné.

Votre produit Focal-JMlab a ete conu et fabriue avec des materiaux et composants de haute qualite, susceptibles d'etre recycles et reutilises. Ce symbole signifie que les appareils electriques et electroniques, lorsquils sont arrivés en fin de vie, doivent etre eliminés separement des ordures menagères. Veuillez rapporter cet apparil à la dechetterie communale ou à un centre de recyclage. Vous contribuez ainsi à la preservation de I'environnement.

Dans un but d'évolution, Focal-JMlab se reserve le droit de modifier les specifications techniques de ses produits sans préavis. Images non contractuelles.

ÉLITE - UTOPIA BE ULTIMA Manuel d'utilisation

19

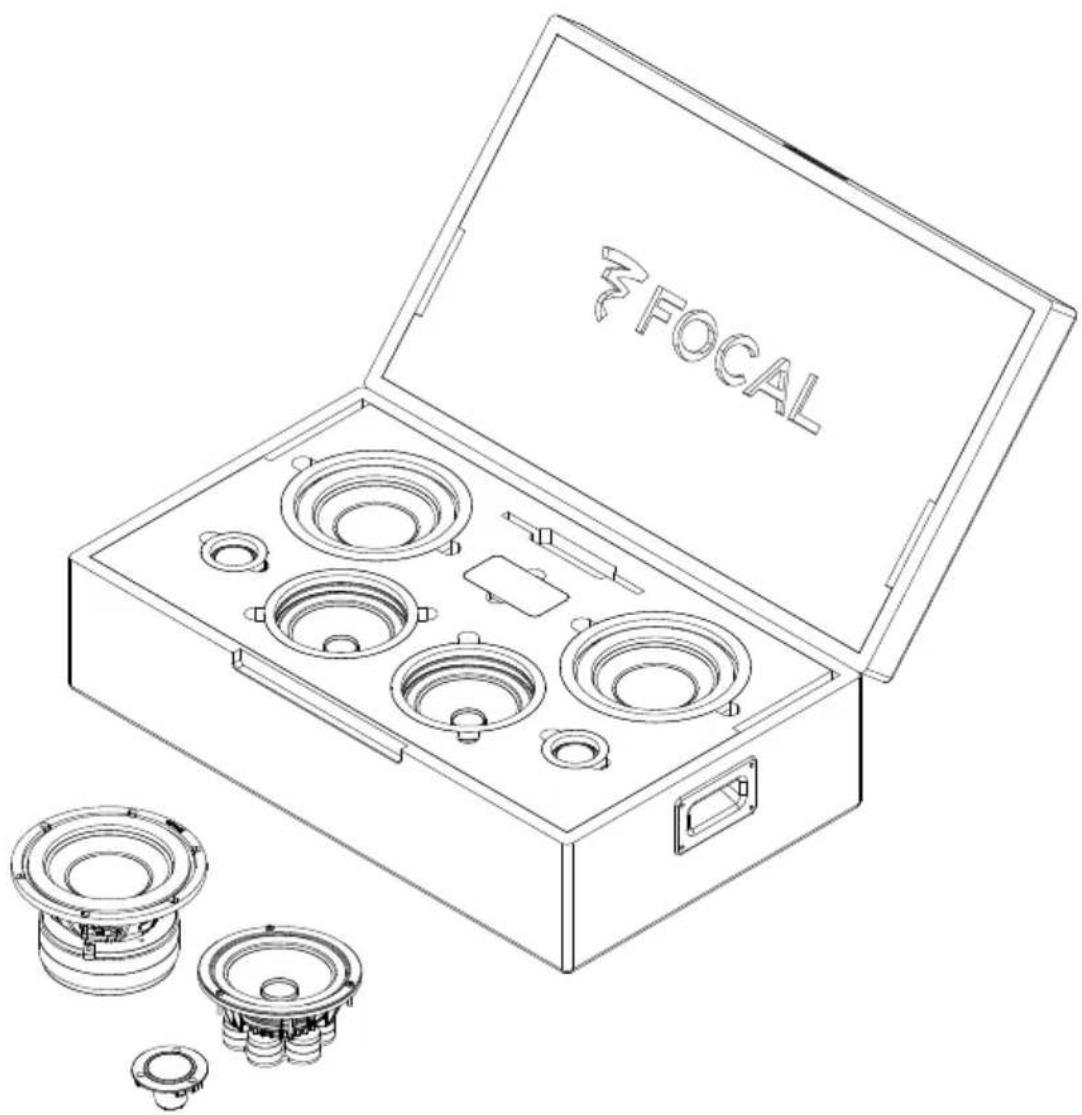

Faisant partie des mêtres enceintes de salon du monde, la Grande Utopia EM a toujours fait réver les audiophiles les plus exigeants. Fer de lance du "fait main à la française", vitrine du meilleur de la technologie Focal, avec sa musicalité exceptionnelle, la technologie Grande Utopia EM entre dans l'univers automobile avec le Kit Utopia Be Ultima. Sommet de la gamme Elite, Ultima est un système complet Hi-fi "full actif", composé d'un kit deux voies séparées en 16,5 cm et de 2 subwooferés de 20 cm.

L'exclusivite de ce kit resides dans les composants qui sont issus des Meileurs enceintes des lignes Hi-fi et Professional. Seul un installateur agree FOCAL saura donner le meilleur de ce produit tant sur la rigueur de l'installation, du respect des volumes de charge que sur le "setting" et les ajustements des fréquences ou les réglages d'un processeur.

Pour facilitier l'adaptation dans un environnement automobile, des optimisations techniques ont ete necessaires (taille du support tweeter, double "peau" sur le cone sandwich W" du medium/woofer...) sur les haut-parleurs exclusifs repenses pour trouver une place dans voire vehicule.

Coté sensation : Ultima dévoile un son détaillé, d'un incroyable naturel et d'une très grande dynamique. Finesse du son, relief de la musique, précision de la scène sonore, jamais un kit hi-fi pour voiture n'avait été aussi loin en termes de définition et de plaisir d'écoute. Un produit exclusif hors norme concu et développé avec passion pour un cercle très fermé de passions.

Installation des tweeters

Choix des emplacements

Le tweeter Ultima est concu pour etre monte en surface ou encastré en affleurement (conseil). Le choix de l'implantation du tweeter, de la methode de montage, mais aussi l'orientation du tweeter ont une influence considerable sur le rendu des haute frquences, la stabilitde l'imag steereophonique et le "staging". L'idal est de rechercher le meilleur emplacement possible pour que les tweeters droit et gauche soient places approximativement a égale distance de I'auditeur, positionnés en direction des oreilles sans obstacle entre les deux. L'emplacement idéal du tweeteter exigera de multiples écoutes comparatives avant de proceder à un montage definitif. Le tweeteter devra impératifement etre place en avant du point d'ecoute, de préference aux extrémités du tableau de bord (fig. 1, A), ou mistrs enore, sur les montants de pare-brise (fig. 1, B).

Montage encastre (recommendé)

Les meilleurs résultats (réponse plus linéaire, directivité mieux maétrisée) seront obtenus avec un montage des tweeters en encastrement. Faire passer les fils du tweeteter au travers du support,mettre en place le tweeteter au moyen des 3 vis. Il est impératif de vérifier la profondeur d'encastrement du tweeteter avant perçage.

Toutes les manipulations et l'installation du tweeter Ultima doit se faire en laissant la grille. La puissance du moteur pourrait attirer les outils de montage et endommager le dôme.

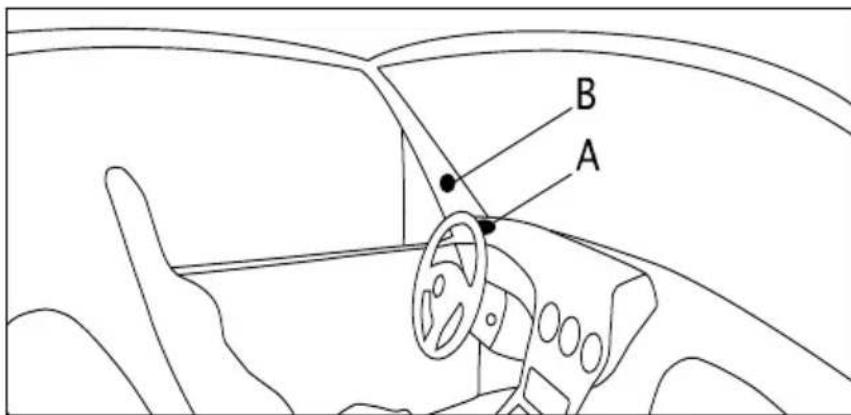

Volume clos de 0,2L minimum

ELITE - UTOPIA BE ULTIMA

Manuel d'utilisation

21

Tweeters

Choix des emplacements

Les woofers pourront etre places en haut des portieres pour une perception optimale des fréquences medium (fig.1, A). Si les woofers sont fixés au bas des portieres (fig.1, C), le niveau de grave sera maximal, mais le medium sera en retrait. Le placement en milieu de portiere est un compromis interessant pour obtenir un bon équilibre tonal (fig.1, B).

Conseils de montage

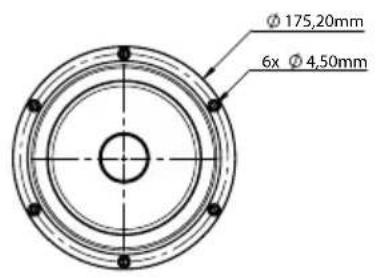

Ces haut-parleurs délivrent une énergie considérable qui impose un montage optimisé. Nous vous suggérons de fixer les haut-parleurs en affleurement sur un support très rigide en MDF, évientuèlement renforcé par de la résine puis de les visser directement sur une partie métallique du vehicule pour éviter les vibrations parasites. L'étanchéité du support doit être parfaite pour éviter les fuites entre l'avant et l'arrête du woofer, sous peine d'occasionner un dysfonctionnement important.

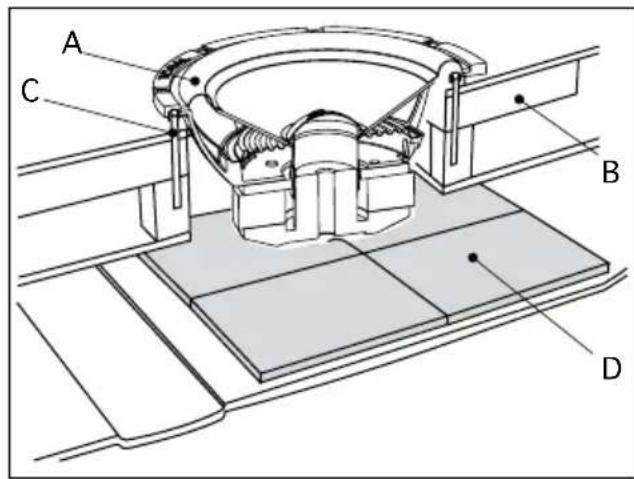

Pour des écoutes optimes, nous vous conseillons de coller un matériel au absorbant type "BAM" (fig. 2, D) directement sur la tôle interieure de la portière, juste derrière le haut-parleur, pour amortir les vibrations. Vérifier également que le moteur du woofer ne généra pas certains organes mécaniques du vehicule. Si vous utilisez des grilles (non fournies), veillez à ce que l'espace entre le haut-parleur et la grille soit suffisant pour que la membrane ne vienne pas percuter la grille.

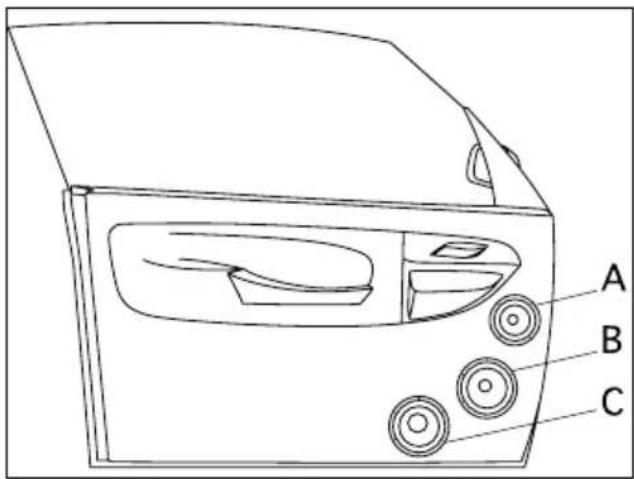

Volume clos utile par haut-parleur : 30/35L

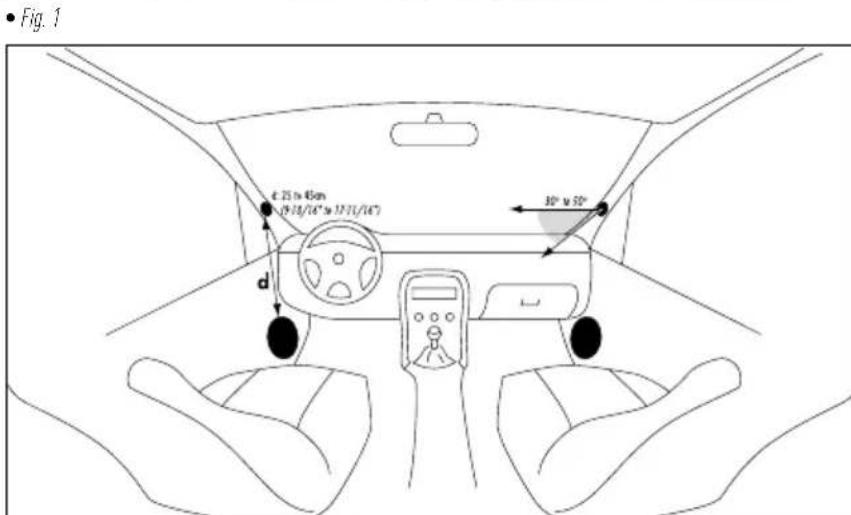

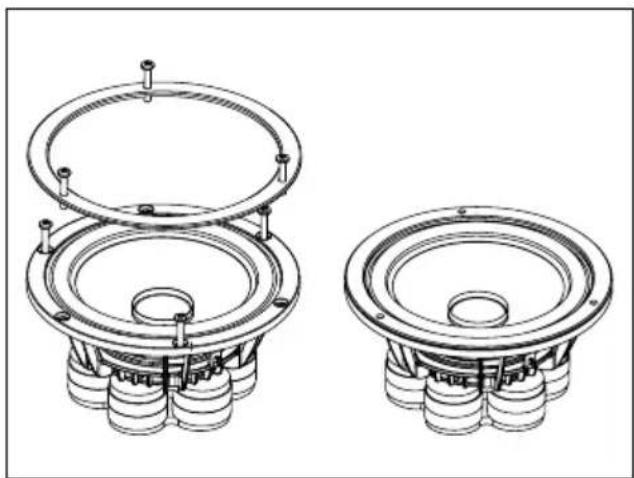

Fig.1

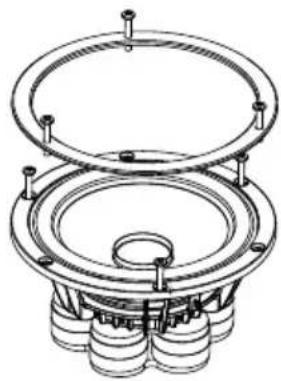

Fig. 2

Fig.3 - Montage du ring (finition)

ÉLITE - UTOPIA BE ULTIMA Manuel d'utilisation

Wofers

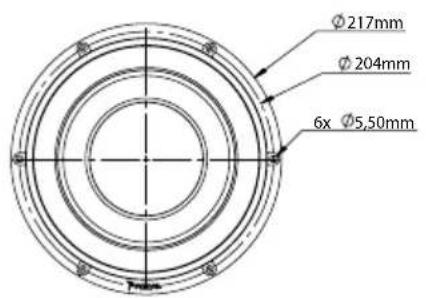

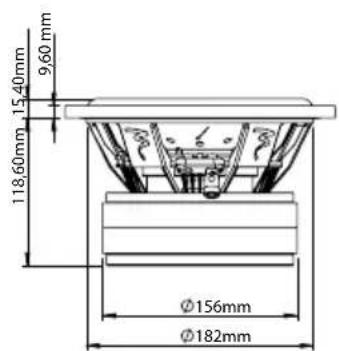

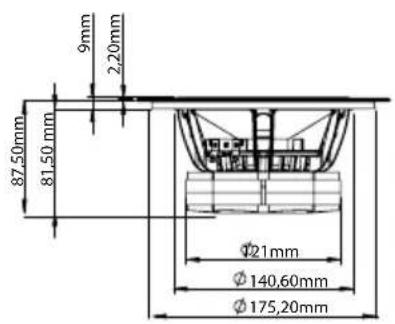

Spécifications techniques

Choix des emplacements

Les subwoofer s de la ligne Ultima sont conus pour etre montes dans des caissons trs compacts pour permetre leur implantation plus facile. Le prince de ramener les graves vers l'avant, avec les autres haut-parleurs, permit de gagner enormement en qualite de timbre et de staging. Cela permet egalement d'allouer la bande critique comprise entre 20 et 100Hz a des haut-parleurs accordeds pour obtenir un maximum de tenue, de neutralite et de dynamique dans cette bande de frquence.

Conseils de montage

Le caisson est un élément indissociable du subwoofer : c'est lui qui va conditionner les caractéristiques mais aussi les performances souhaitées du haut-parleur. Chaque subwoofer possède des caractéristiques propres auxquelles convient un type de montage (clos ou bass-reflex par exemple) et un litrage interne optimal. Il est indispensable de respecter cette règle pour profiter intégralement des très haute performances dont sont capables les subwoofers Ultima.

Charge bass-reflex

Le caisson bass-reflex convient au subwoofer 8 W Ultima sous certaines conditions. Il apporte un gain d'énergie intereessant pour obtenir un grave tres dynamique et se caractérisse par sa tres grande efficacite dans le grave et l'extreme grave. Toute latitude d'adaptation du volume de charge et surtot de dimensions de I'event est a proscire : volume Bass reflex utile : 22,5L par subwoofer avec un event de 7 cm de diametre x 16 cm de long (se reférer à la courbe de reponse en frquence et impédance page 14).

Subwoofoers

Proposition de réglages du filtré

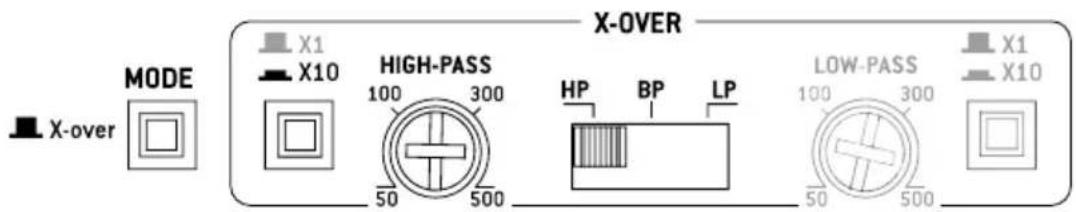

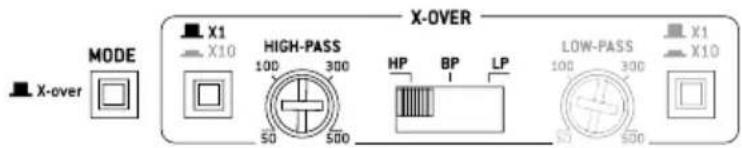

Réglage du high-pass tweeter 1,8 kHz - 3,5 kHz

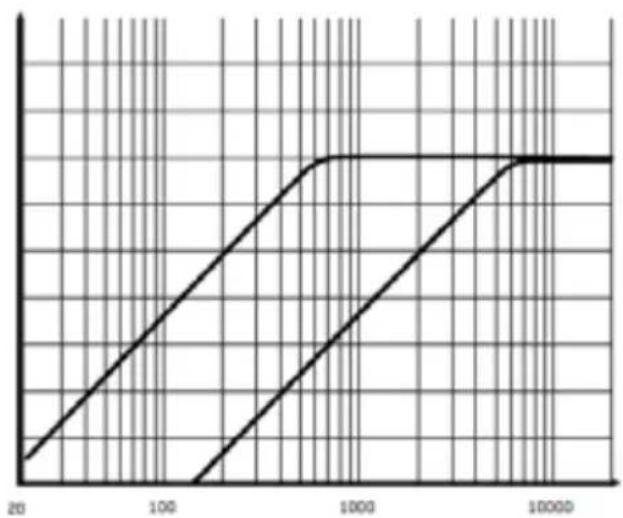

Réglage du high-pass entre 500 Hz et 5000 Hz

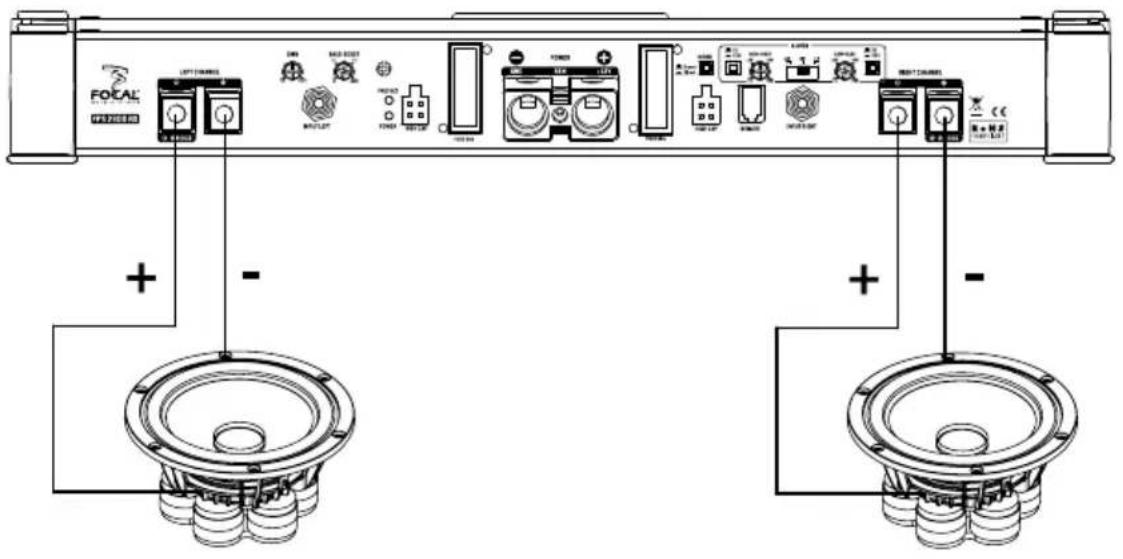

FPS2300RX - Woofermédium

Proposition de réglages du filtré

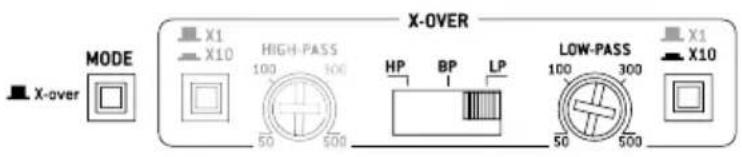

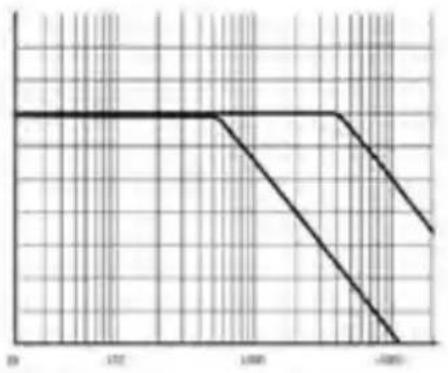

Réglage du low-pass woofer 1,8 kHz-3,5 kHz

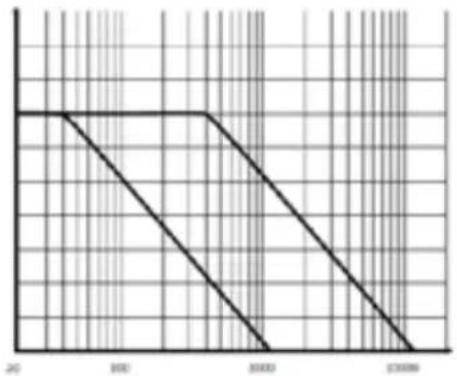

Réglage du low-pass entre 500 Hz et 5000 Hz

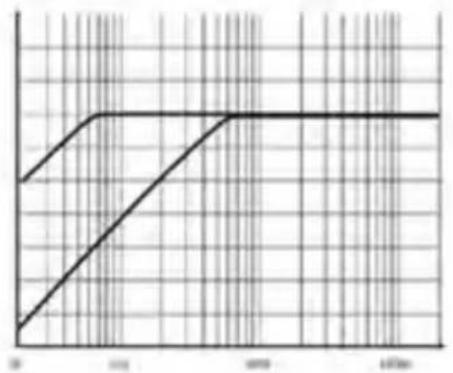

Réglage du high-pass woofer 70 Hz - 90 Hz

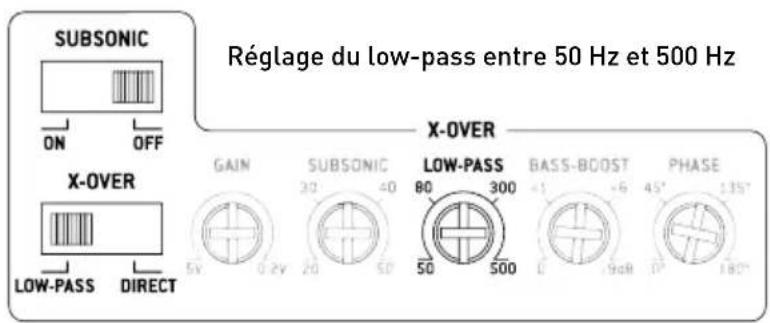

Réglage du high-pass entre 50 Hz et 500 Hz

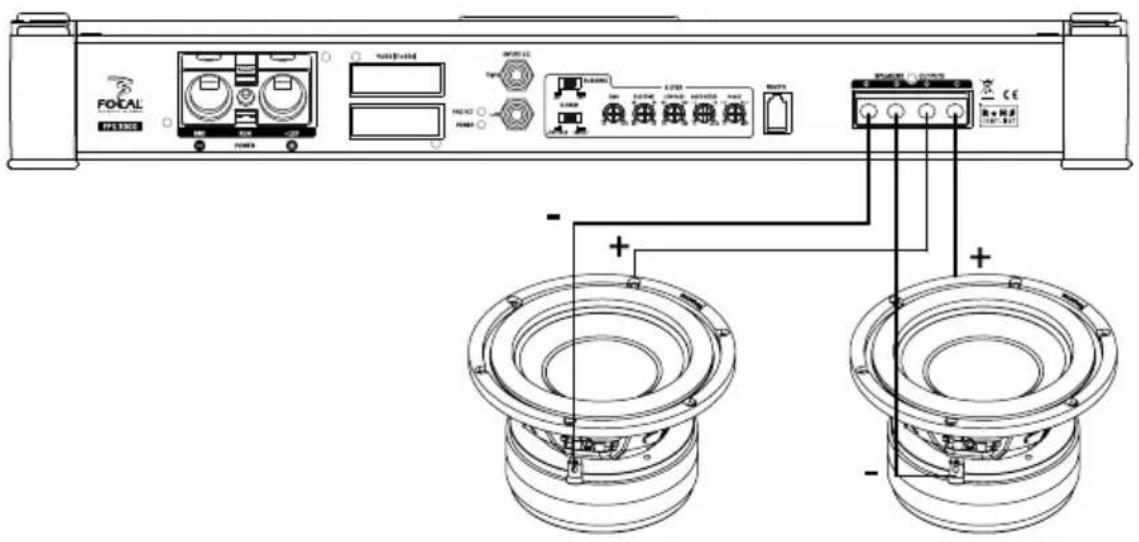

FPS3000 - Subwoofer

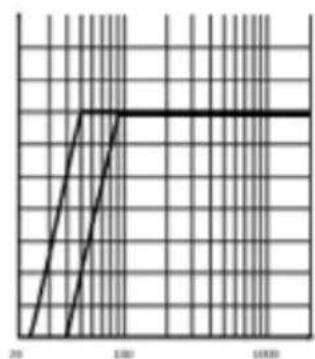

Proposition de réglages du filtré

Réglage du low-pass subwoofer 70 Hz-90 Hz

Réglage du subsonic high-pass subwoofer 20 Hz

ELITE - UTOPIA BE ULTIMA

User manual / Manuel d'utilisation

Tweeter

Woofer

Subwoofer

D

Garantiebedingungen
