Universal ISS 200 - Haut-parleur voiture FOCAL - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de haut-parleur	Haut-parleur coaxial
Diamètre du haut-parleur	16,5 cm (6,5 pouces)
Puissance nominale	80 Watts RMS
Puissance maximale	160 Watts
Impédance	4 Ohms
Réponse en fréquence	60 Hz - 20 kHz
Sensibilité	91 dB
Matériaux du haut-parleur	Membrane en polypropylène, tweeter en soie
Installation	Facile à installer, compatible avec la plupart des véhicules
Entretien	Nettoyage régulier avec un chiffon doux, éviter l'humidité
Sécurité	Ne pas dépasser la puissance maximale pour éviter d'endommager le haut-parleur
Garantie	2 ans
Accessoires inclus	Grilles, câbles de connexion

FOIRE AUX QUESTIONS - Universal ISS 200 FOCAL

Comment installer les haut-parleurs FOCAL Universal ISS 200 dans ma voiture ?

Pour installer les haut-parleurs FOCAL Universal ISS 200, commencez par retirer les haut-parleurs d'origine. Ensuite, connectez les fils des nouveaux haut-parleurs aux connecteurs correspondants en veillant à respecter la polarité. Fixez les haut-parleurs en utilisant les vis fournies, puis remettez la grille en place.

Quels sont les dimensions des haut-parleurs FOCAL Universal ISS 200 ?

Les haut-parleurs FOCAL Universal ISS 200 ont un diamètre de 165 mm et une profondeur de 60 mm. Assurez-vous que ces dimensions correspondent à l'emplacement prévu dans votre véhicule avant l'installation.

Quelle puissance peut supporter le FOCAL Universal ISS 200 ?

Les haut-parleurs FOCAL Universal ISS 200 ont une puissance nominale de 60 Watts RMS et peuvent supporter jusqu'à 120 Watts en puissance maximum.

Comment régler la qualité sonore des haut-parleurs FOCAL Universal ISS 200 ?

Pour améliorer la qualité sonore, vous pouvez ajuster les réglages de votre autoradio en modifiant les niveaux de basses, médiums et aigus. Il est également recommandé de vérifier l'emplacement des haut-parleurs pour optimiser la diffusion du son.

Les haut-parleurs FOCAL Universal ISS 200 sont-ils adaptés à tous les types de véhicules ?

Les haut-parleurs FOCAL Universal ISS 200 sont conçus pour être universels et s'adapter à la plupart des véhicules. Cependant, il est conseillé de vérifier les dimensions et le type de montage de votre véhicule avant de procéder à l'achat.

Comment nettoyer mes haut-parleurs FOCAL Universal ISS 200 ?

Pour nettoyer vos haut-parleurs, utilisez un chiffon doux et sec pour enlever la poussière. Évitez les produits chimiques agressifs et l'humidité qui pourraient endommager les composants.

Que faire si mes haut-parleurs FOCAL Universal ISS 200 ne fonctionnent pas ?

Vérifiez d'abord toutes les connexions et assurez-vous qu'elles sont bien établies. Testez également l'autoradio pour vous assurer qu'il fonctionne correctement. Si le problème persiste, il peut être nécessaire de consulter un professionnel.

Les haut-parleurs FOCAL Universal ISS 200 nécessitent-ils un amplificateur ?

Bien que les haut-parleurs FOCAL Universal ISS 200 puissent fonctionner sans amplificateur, l'utilisation d'un amplificateur peut améliorer la qualité sonore et fournir une meilleure puissance.

MODE D'EMPLOI Universal ISS 200 FOCAL

User manual / Manuel d'utilisation

English page 2

Français page 8

INTEGRATION UNIVERSAL ISS

User manual

English version

Manuel d'installation

Version française

Nous you remercions d'avoir choisi les kits Integration Separés et de partager avec nous notre philosophie "the Spirit of Sound". Ces haut-parleurs de haute technicity integrent les ultimes perfectionnements Focal en matière de conception de haut-parleurs pour l'obtention d'un son puissant et de très haute qualite. Afin d'exploiter toutes leurs performances, nous vous conseillons de dire ce livre, puis de le conserver avec precaution pour pouvoir vous y referrer ulterieurement. Tout probleme du au non-respect des regles d'utilisation peut entrainer l'invalidation de la garantie.

Avertissement

L'écoute prolongée à fort niveau au-delà de 110 dB peut déterminer durablement l'audition. Des écoutes même brèves à plus de 130 dB peuvent provoquer des léasons auditives irrémédiables.

Pour validation de la garantie Focal, merci de nous returner la garantie jointe dans les 10 jours.

Recommendations importantes

Avant tout, vérifiez l'espace disponible pour l'encastrement des haut-parleurs (se reporter aux plans sur l'emballage) puis procededez aux découvertes. Dans le cas d'un montage en emplacement d'origine, vérifiez qu'il y ait un espace suffisant entre le haut-parleur et la grille de protection.

• Tenir les haut-parleurs à l'ecart des copeaux métalliques et des poussières.
• Procedez à un nettoyage soigneux avant de monter les haut-parleurs.

INTEGRATION UNIVERSAL ISS

Manuel d'installation

Tweeter

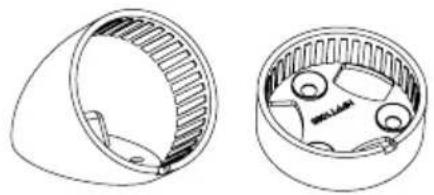

1/ Accessoires tweeter

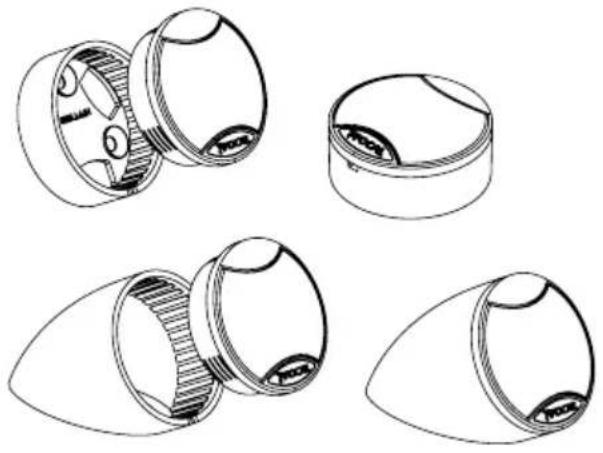

2/ Montage du tweeter dans les supports

3/ Montage du tweeter dans un emplacement d'origine

NB: le "+" est repéré par la ligne rouge.

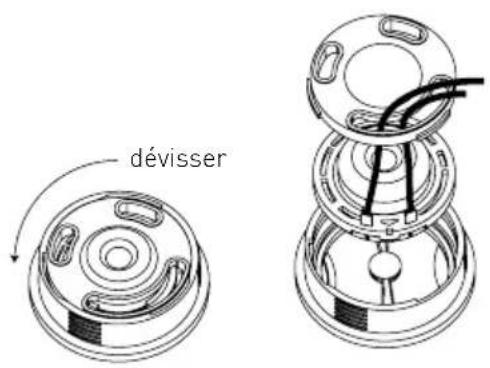

Démontage du tweeter pour une adaptation dans les emplacements d'origine.

Attention lors des manipulations de celui ci de ne pas toucher le dôme aluminium ni mettre en contact avec la partie arrirée de la grille d'origine du vehicule.

INTEGRATION UNIVERSAL ISS

Manuel d'installation

10

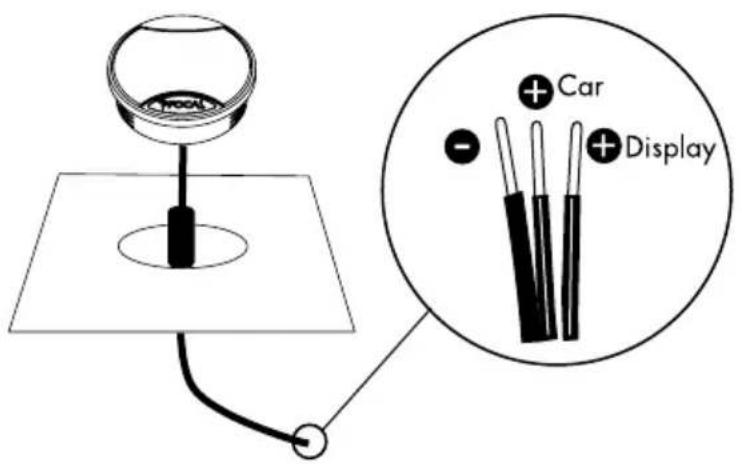

4/ Connection du tweeteter.

Pour une installation sur unPRESENToir de démonstration:branche le fil "display".

Pour le branchement dans un vehicule: branchez le fil "car".

Le fil repérez "--" reste la masse dans les 2 cas de branchement.

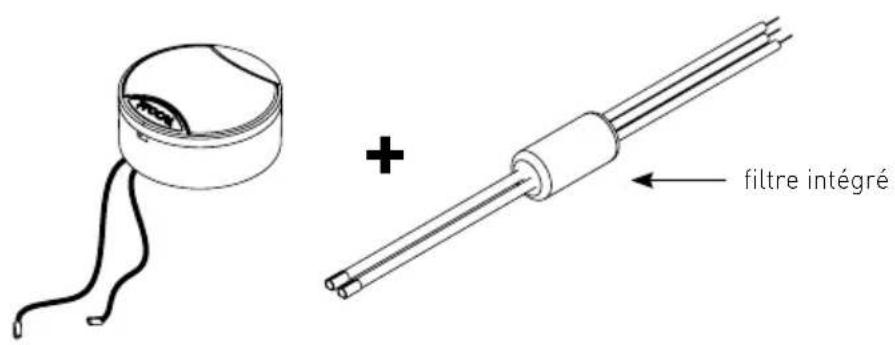

5/ Connection du tweeter au connecteur filtre intégré.

NB:le "+"est repere par la ligne rouge.

Attention : le filtrte tweeteter est intégré au connecteur. Veillez respecter le branchement à l'aide des cosses (tweeteter/connecteur filtré) afin d'assurer les performances optimales du kit Integration.

INTEGRATION UNIVERSAL ISS

Manuel d'installation

11

Woofer ISS

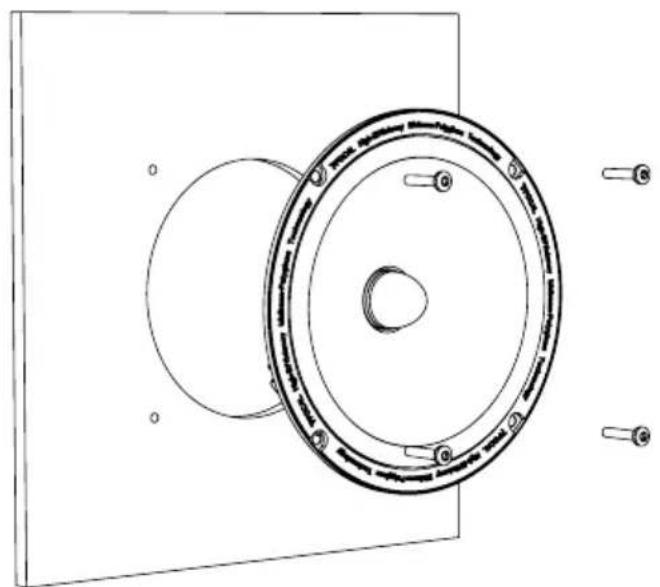

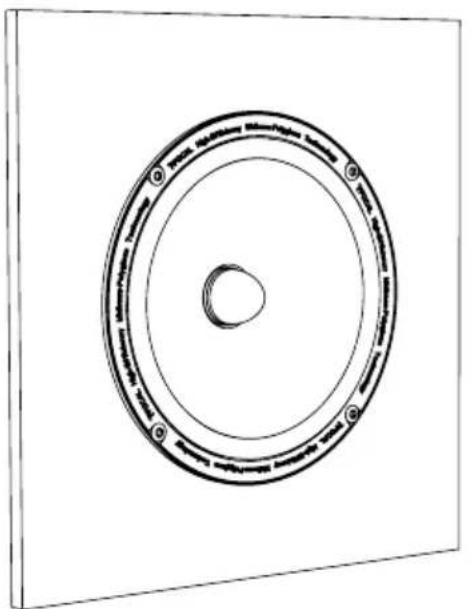

1/ Assemblage d'un woofer 2 voies ISS 130 / 165 / 170 / 200 dans un emplacement d'origine.

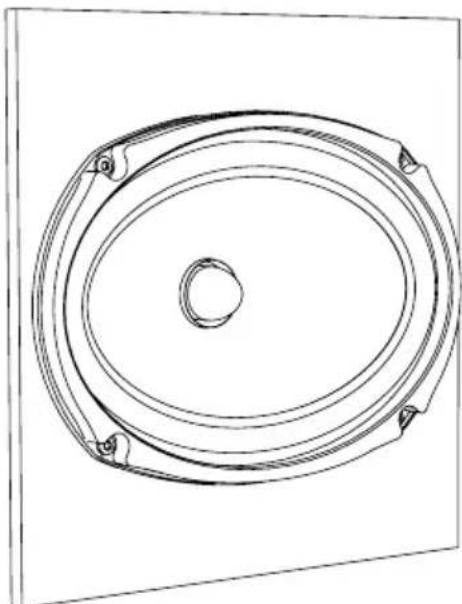

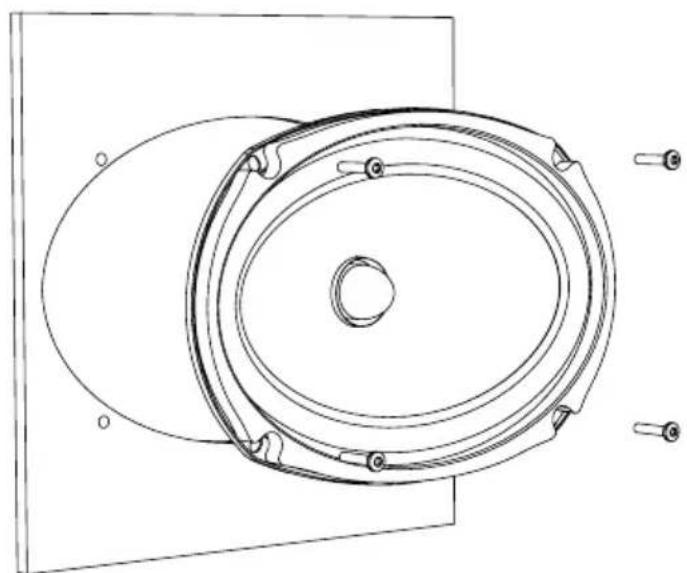

2/ Assemblage d'un woofer 2 voies ISS 570/690 dans un emplacement d'origine.

Ces kits 2 voies séparées « elliptiques » peuvent être adaptés dans des vehicules de marque Toyota, Jeep, Dodge, Ford.

*Attention : Dans certains cas, vous doivent utiliser des entreprises spéciales, destinées au modele / à la marque du vehicule d'origine.

INTEGRATION UNIVERSAL ISS

Manuel d'installation

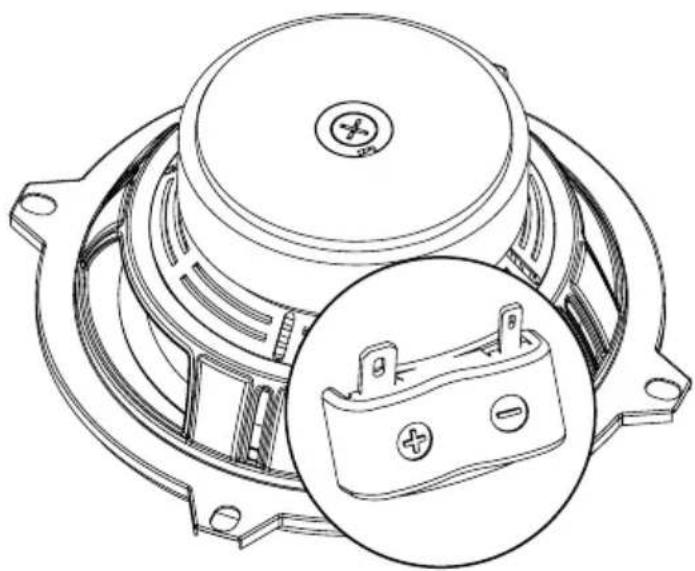

3/Vue arriere du bornier (repere 一 ^ + 一 ^ et 一 ^ - 一 ^

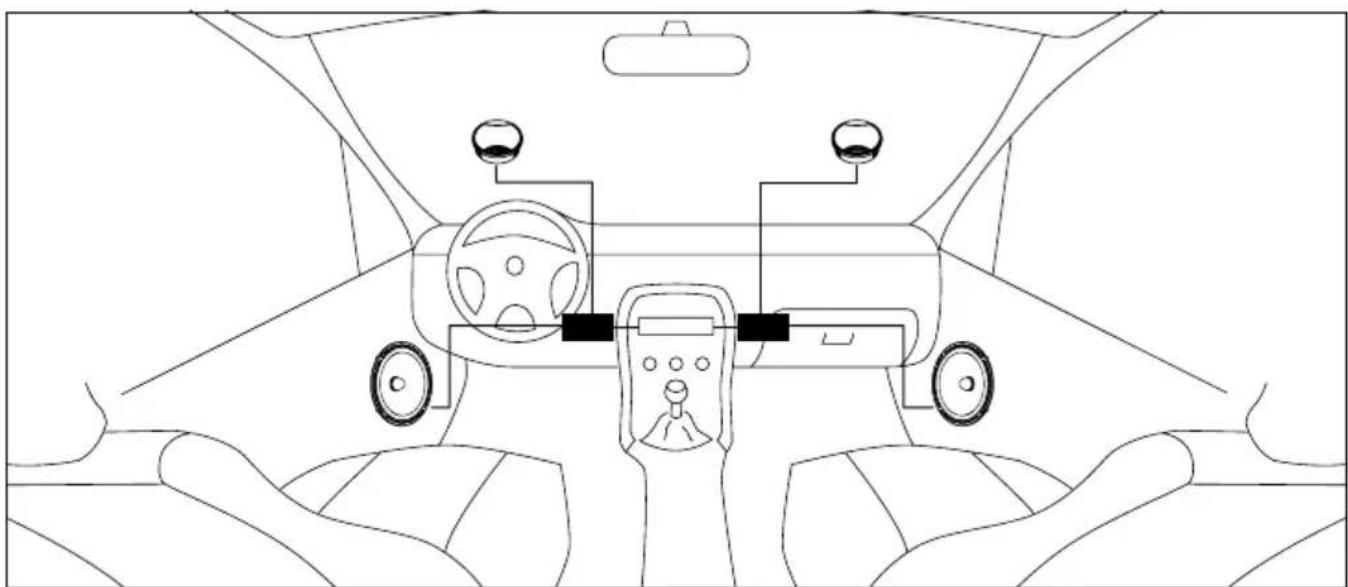

4/Vue de I'installation complete dans le vehicule.

INTEGRATION UNIVERSAL ISS

Manuel d'installation

13

Installation ISS 165/200/570/690

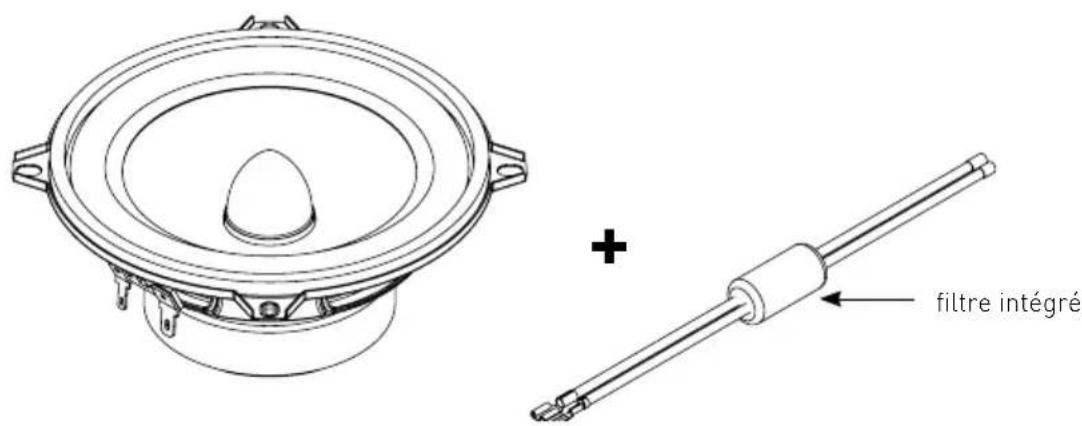

Montage Woofer + fil / connecteur [livre avec le kit].

NB:le " + " est repere par la ligne rouge.

Les woofers des kits ISS 165, ISS 200, ISS 570 et ISS 690 sont équipés d'un filtre intégré à la connectique (pour conserver un saladier le plus compact et le plus simple à intégrer dans les emplacements d'origine). Veillez à connecter OBLIGATOIREMENT ces connecteurs (livrés dans la boite).

Conditions de garantie

En cas de problème, adressez-vous à votre revendeur Focal.

La garantie pour la France sur tout matériel Focal est de 2 ans non transmissible en cas de revente, a partir de la date d'achat. En cas de matériel defectueux, celui-ci doit etre expedié à vos frais, dans son emballage d'origine auprès du revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel vous sera rendu ou remplace en "franco de port". Dans le cas contraire, un devis de réparation vous sera proposé. La garantie ne couvre pas les dommages resultant d'une mauvaise utilisation ou d'un branchement incorrect (bobines mobiles brûlées par exemple...).

En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal de chaque pays, en accord avec les lois en vigueur sur le territoire concerné.

Votre produit Focal-JMlab a ete concu et fabriqu avec des matieraux et composants de haute qualite, susceptibles d'etre recycles et reutilises. Ce symbole signifie que les appareils electriques et electroniques, lorsquils sont arrivés en fin de vie, doivent etre elimines separation des ordures menagères. Veuillez rapporter cet apparil à la déchetterie communale ou à un centre de recyclage. Vous contribuez ainsi à la preservation de l'environnement.

Pour validation de la garantie Focal, nous renvoyer cette page dans les 10 jours, à l'adresse suivante : Focal-JMlab - BP 374 - 108, rue de l'Avenir - 42353 La Talaudière cedex - FRANCE
