MODE D'EMPLOI LET46C800HF HAIER

DE-29 LCD-Fernseher mit dem LED-Bildschirm BedienungsanleitungLisez attentivement ces instructions avant d'utiliser l'appareil et conservez-les pour toute référence ultérieure. Téléviseur à écran plat à LED GUIDE D'UTILISATIONGuide d'installation 04 Utilisation

Menu Audio Menu Temps Menu OptionsMenu VerrouillageMenu EPG (Guide Électronique des Programmes)

Préparer l'enregistrement d'un programme

Enregistrer le programme Lire l'enregistrement

Fonction Timeshift (lecture décalée)

Préparer l'enregistrement d'un programme Format de stockage du lecteur USB Enregistrer une émission DTV (télévision numérique) mise en pause sur le dispositif de stockage USB Limites du TimeShift Lecteur USB

Dépannage 05 Dépannage

Spécification 28 Bienvenue Information Importante 01 Avertissment de sécurité

Instruction de sécurité Avertissements et mise en garde

Principaux Caractéristiques Installation Murale 02 Introduction

Wandmontage Panneau de commande avant et latéral

Connexion du Téléviseur Interface commune : Canal Ready

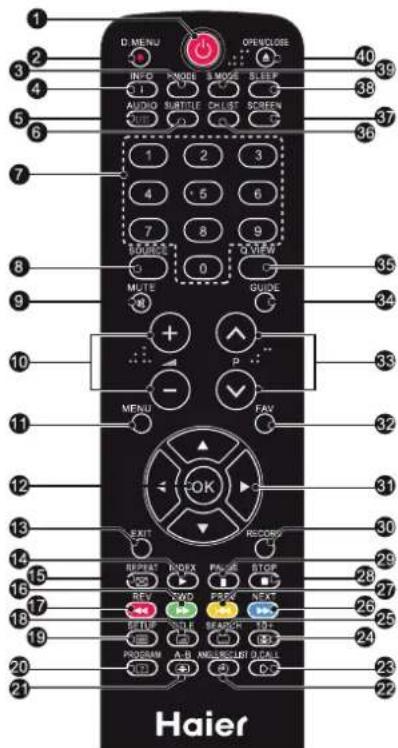

Présentation de la Télécommande 03 Télécommande

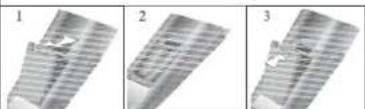

Installation des piles dans la Télécommande Télétexte

Table des Matières Table des MatièresModification des programmesInformations sur la CI

FR-1 Ecran télé plat à LED Guide d'utilisationNous vous remercions d'avoir acheté ce téléviseur LCD LED 46" . Ce guide va vous aider à régler et utiliser votre téléviseur. Commencez par vérifier le contenu de votre boîte avec la liste des pièces ci-dessous : LISEZ ENTIÈREMENT CE MANUEL AVANT L'UTILISATION ET CONSERVEZ-LE POUR TOUTE RÉFÉRENCE ULTÉRIEUREATTENTION Maintenant vous pouvez commencer ! 01 Avertissements et mesures de sécurité Avertissements et mesures de sécurité BIENVENUE Téléviseur numérique LCD LED 46" Full HD 1080p Télécommande et 2 piles AAA ; Guide d'utilisation Guide de démarrage rapideCâble péritel x 1Pied du TV INFORMATION IMPORTANTE RISQUES D'ELECTROCUTION

Pour obtenir des performances optimales, consultez attentivement le présent mode d'emploi, puis rangez-le dans un endroit facilement accessible pour pouvoir vous y reporter ultérieurement. Les chiffres et les données communiqués au sujet de l'écran dans le présent mode d'emploi peuvent, suite aux innovations technologiques apportées, ne pas correspondre tout à fait aux caractéristiques de votre modèle.Tout démontage, sans approbation préalable, du présent produit est strictement interdit, elle entrainerait l'annulation de la garantie Haier.

AVERTISSEMENT : pour éviter tout risque d'incendie, tenez bougies et autres sources de flammes

ouvertes à distance du produit en toutes circonstances.

AVERTISSEMENT: afin d'éviter tout risque d'incendie ou de décharge électrique, n'installez

jamais votre téléviseur dans un lieu humide. Redoublez d'attention lorsque vous manipulez l'écran pour ne pas le rayer par inadvertance ou l'endommager d'une autre façon. Veillez à ne pas obstruer les orifices d'aération de votre téléviseur avec des journaux, nappes, rideaux, etc ATTENTION : La fiche électrique doit rester facilement accessible. Consultez attentivement le présent mode d'emploi avant utilisation, puis rangez-le dans un endroit facilement accessible pour pouvoir vous y reporter ultérieurement.

Ecran télé plat à LED Guide d'utilisation FR-2INSTRUCTIONS DE SÉCURITÉ Attention : Pour réduire le risque d'électrocution, ne pas ouvrir le capot arrière. Aucun des éléments internes ne peut être réparé par l'utilisateur. Confiez l'entretien à un technicien qualifié. Attention : POUR REDUIRE LES RISQUES

D'INCENDIE OU D'ELECTROCUTION, N'EXPOSEZ

PAS CET APPAREIL A LA PLUIE OU A L'HUMIDITE. N'exposez pas l'appareil au ruissellement ni à la projection d'eau, et ne placez aucun objet contenant un liquide (tel qu'un vase) au dessus de l'appareil. Éloignez le produit de la lumière directe du soleil et de toute source de chaleur telle que radiateurs ou poêles. N'obstruez jamais les fentes d'aération. Les fentes et ouvertures sur l'unité sont prévues pour la ventilation. Ces fentes ne doivent jamais être obstruées en plaçant l'appareil sur un canapé, un tapis ou toute autre surface similaire. Ne placez pas cet appareil sur un chariot, un support, un trépied ou une table instable. L'appareil pourrait tomber, causant des dommages ou des blessures. Ne placez jamais d'objets lourds ou tranchants sur le panneau ou le cadre. Débranchez la prise de courant lorsque l'appareil n'est pas utilisé. Il faut tenir compte de la protection de l'environnement lors de l'élimination des piles.

AVERTISSEMENT : L'utilisation d'un casque ou

d'écouteurs avec un volume sonore trop fort peut causer une perte auditive. Ce symbole indique que ce produit ne doit pas être mis au rebut avec les déchets ménagers et ce dans tous les pays de l'Union Européenne. En aidant à la récupération séparée, vous aidez à garantir que les produits seront recyclés d'une façon appropriée et ainsi à préserver les ressources naturelles et à protéger l'environnement et la santé humaine. Ramenez donc cet appareil aux points de collecte appropriées ou retournez-le au revendeur auprès duquel vous l'avez acheté. Ainsi il sera recyclé et contribue à préserver l'environnement. Avertissements et mesures de sécurité FR-3 Ecran télé plat à LED Guide d'utilisationDim:515*320mm(不包括底座）

Des hautes tensions dangereuses existent à l'intérieur de cet appareil. Ne retirer pas le panneau de sécurité à l'arrière du téléviseur. Pour toute réparation, veuillez faire appel à un technicien qualifié. Avertissement

Pour prévenir tout risque d'incendie ou d'électrocution, n'exposez pas cet appareil à la pluie et à l'humidité. Avertissement

N'introduisez pas d'objets étrangers par les fentes des panneaux du téléviseur. Ne renversez jamais de liquide sur le récepteur du téléviseur . Avertissement Ne bloquez pas les fentes d'aération du panneau arrière. L'aération est essentielle pour éviter que les composants électriques ne tombent en panne. Attention Ne coincez pas le cordon d'alimentation sous le récepteur de télévision. Attention Ne montez jamais sur le téléviseur, ne vous appuyez pas dessus et ne le poussez pas brusquement sur son socle. Prêtez une attention particulière aux enfants. Risque de blessures graves en cas de chute. Attention Ne placez pas le téléviseur sur un chariot, une étagère ou une table instable. Le téléviseur risque de tomber et peut provoquer des blessures graves et des dommages matériels importants. Attention Débranchez le téléviseur du secteur s'il ne va pas être utilisé pour une longue période. Attention Si le téléviseur est placé dans un compartiment fermé, il faut veiller à respecter les distances minimales. L'accumulation de chaleur réduit la durée de vie de service de votre téléviseur et peut aussi être dangereuse. Attention Avertissements et mise en garde Distances minimalesAvertissements et mesures de sécurité

Ecran télé plat à LED Guide d'utilisation FR-4INSTALLATION ATTENTION

• Placez le téléviseur dans une pièce où la lumière ne frappe pas directement sur l'écran.* L'obscurité totale ou une réflexion sur l'écran peut provoquer une fatigue visuelle. Un éclairage doux et indirect est recommandé pour une visualisation confortable.* Prévoyez suffisamment d'espace entre le téléviseur et le mur pour permettre la ventilation. * Évitez les endroits trop chauds pour éviter tout dommage possible à l'enceinte ou une défaillance prématurée des composants.* Ce téléviseur peut être connecté à une prise secteur de 100-240 volts. 50/60 Hz. Ne le branchez jamais sur une prise de courant CC ou de n'importe quel autre type.* Ne couvrez pas les fentes de ventilation lors de l'utilisation du téléviseur. Données principales Caractéristiques principales NICAM；

Time-shift 5 3 Interface HDMI et péritelGrande luminance et large angle de la visualisation2 Ecran de télévision, moniteur d'affichage ou écran pour PC 1 Taille d'écranPAL/SECAM YPbPr >=400Entrée vidéo composite >= 350Ne modifiez aucun composant interne et bouton de commande du téléviseur non décrit dans ce manuel. Tous les téléviseurs à LED sont des équipements de haute tension électrique.Il faut débrancher le téléviseur avant de nettoyer de la poussière ou des gouttes d'eau sur l'écran, du boîtier ou autour de l'un des boutons ou des connecteurs.Utilisez un chiffon doux et sec et non pelucheux pour essuyer le téléviseur.Pendant les orages, débranchez le câble d'alimentation et le câble d'antenne pour éviter d'endommager votre téléviseur et les autres appareils connectés.Toutes les opérations de réparation de ce téléviseur ne doivent être effectuées que par du personnel qualifié. 02 Introduction Système TVSystème du signal vidéoTension d'entrée Définition horizontale (lignes TV)IntroductionPAL-B/G, I, D/KSECAM-B/G, D/K, L, L' 100-240V CA 50/60HzConsommation d'énergie 98 W Consommation électrique en veille Puissance de sortie audio (Taux de distorsion dynamique ≤ 7%)<0.5W2 x 8WSignal d'entrée 1 RVB analogique (PC) ; 1 audio PC2 Interface HDMI (High Definition Multimedia Interface) 1 Entrées Vidéo1 Entrées audio YPbPrx1 1 Péritel 1 CI 1 USB 1 RF Co-AxFR-5 Ecran télé plat à LED Guide d'utilisationMODE PRÉDÉFINI

Introduction Ecran télé plat à LED Guide d'utilisation FR-6

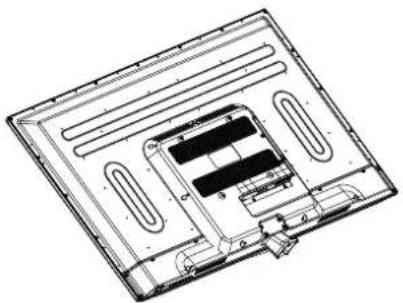

66.64Instructions pour l'assemblage du support

1. Placez le téléviseur sur une surface plane

avec l'écran orienté vers le bas. Utilisez un chiffon pour le protéger. Localisez la base du socle.

2. Fixez le socle TV en serrant les vis au

Placez le téléviseur dans une pièce où la lumière ne frappe pas directement sur l'écran. L'obscurité totale ou une réflexion sur l'écran peut provoquer une fatigue visuelle. Un éclairage doux et indirect est recommandé pour une visualisation confortable. Prévoyez suffisamment d'espace entre le téléviseur et le mur pour permettre la ventilation. S'il vous plaît ne pas tourner ce téléviseur! Évitez les endroits trop chauds pour éviter tout dommage possible à l'enceinte ou une défaillance prématurée des composants. Introduction FR-7 Ecran télé plat à LED Guide d'utilisationDIRECTIVES D'INSTALLATION DU SUPPORT MURAL

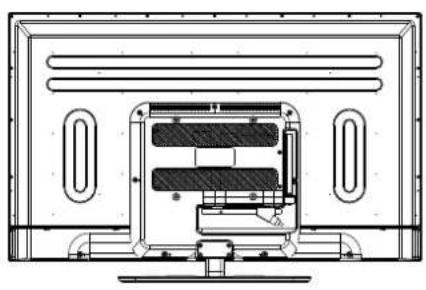

2. Retirez les vis de la partie inférieure du

téléviseur, où le socle est fixé au téléviseur, et enlevez le socle (rangez le socle dans un endroit sûr pour une utilisation ultérieure).

1. Placez le téléviseur LCD LED sur une

surface solide. Mettez un matériau souple à l'avant de l'écran pour le protéger contre tout dommage.

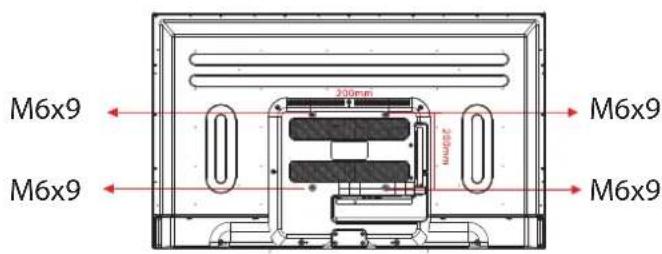

3. Utilisez les quatre vis fournies pour fixer le téléviseur sur un support mural (non inclus) par les

quatre trous VESA standard à l'arrière du téléviseur. Introduction Ce téléviseur peut être accroché au mur en suivant la procédure suivante :

Ecran télé plat à LED Guide d'utilisation FR-8 M6x9 M6x9 M6x9 M6x9AC-INPUT100-240V~50/60Hz

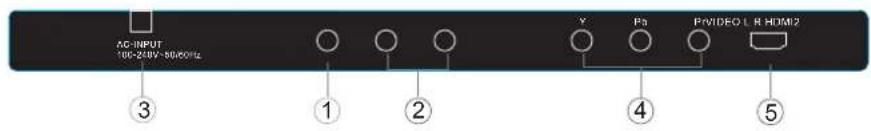

PrVIDEO L R HDMI2 Prises arrières/latérales

Capteur de télécommande Témoins

BLEU : ALLUMÉ ROUGE : VEILLE

SOURCEPour afficher le Menu Source MENU Pour ouvrir le Menu principal

CH+/CH-En mode TV, appuyez sur CH+ ou CH- pour passer au canal suivant ou précédent. Dans MENU, appuyez sur CH+ ou CH- pour sélectionner des fonctions.VEILLE VOL+/VOL-Pour régler le niveau sonore. Dans MENU, permet de régler l'élément sélectionné.

Panneau frontal Introduction FR-9 Ecran télé plat à LED Guide d'utilisation

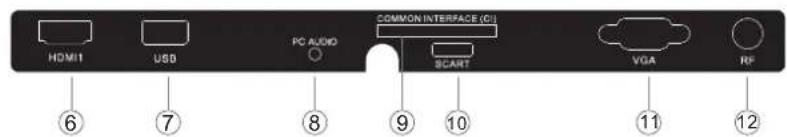

Sources d'alimentation CCHDMI2 HDMI1 USB INTERFACE COMMUNE (CI)Entrée VGA ANT EntréeEntréeEntréeEntréeEntréeEntréeEntréeEntréeEntréeEntréeEntréeConnexion d'un lecteur DVD / décodeur satellite / câble / console de jeux / PC ou ordinateur portableIl y a plusieurs options pour la connexion d'un lecteur DVD / décodeur satellite ou par câble / console de jeux / PC ou ordinateur portable à votre téléviseur.Option 1 SCART Branchez un câble péritel (non fourni) de la prise péritel du téléviseur au lecteur DVD / décodeur satellite ou par câble ou console de jeux. Pour sélectionner le dispositif connecté avec le câble péritel, appuyez sur la touche SOURCE de la télécommande et utilisez les touches ▼▲ pour sélectionner SCART puis appuyez sur la touche OK.Remarque : Le téléviseur se connecte par défaut au péritel lorsqu’il est allumé.Option 2 HDMI Eteignez d’abord l'appareil que vous souhaitez connecter au téléviseur s’il est allumé. Branchez un câble HDMI (non fourni) de la prise HDMI du téléviseur au lecteur DVD / décodeur satellite ou par câble ou console de jeux. Allumez l'appareil que vous venez de connecter au téléviseur . Pour sélectionner le dispositif connecté avec le câble HDMI, appuyez sur la touche SOURCE de la télécommande et utilisez les touches ▼▲ pour sélectionner HDMI puis appuyez sur la touche OK. Option 3 AV Audio Visual (Jaune/Blanc/Rouge) Eteignez le téléviseur et l'appareil avant de procéder aux connexions. Connectez les câbles AV (non fournis) des connecteurs vidéo (jaune) et audio (blanc, rouge) du téléviseur au lecteur DVD ou console de jeux etc. Pour sélectionner le dispositif connecté avec le câble AVI, appuyez sur la touche SOURCE de la télécommande et utilisez les touches ▼▲ pour sélectionner AV puis appuyez sur la touche OK.Option 4 COMPONENT (Vert/Bleu/Rouge) + (Blanc/Rouge) Eteignez le téléviseur et l'appareil avant de procéder aux connexions. Branchez les câbles (non fournis) de l’entrée COMPONENT IN Y, Pb, Pr (vert, bleu, rouge) et L- Audio-R (blanc, rouge) du téléviseur au lecteur DVD ou console de jeux etc.

Option 5 VGA (Sub-D 15 broches) Connectez un câble VGA (non fourni) du connecteur VGA du téléviseur au PC/ordinateur portable. Remarque : VGA transmet uniquement de la vidéo. Pour l'audio de votre PC/ordinateur portable vous devez connecter un câble audio séparé du PC (connecteur 3,5 mm) à la prise casque de votre PC/ordinateur portable (connecteur 3,5 mm) Option 6 USB La plupart des clés USB peuvent être connectés à votre téléviseur et certains appareils photo numériques peuvent aussi être compatibles. Connectez une clé USB (non fournie) ou un câble USB (non fourni) au téléviseur. Remarque 1 : Seuls les fichiers *.jpg et *.mp3 sont compatibles, d'autres types de fichiers risquent de ne pas marcher. Remarque 2 : L’iPhone et iPod d'Apple ne sont pas compatibles avec votre téléviseur. Remarque 3 : Lorsque vous connectez un dispositif quelconque au port USB, essayez d’avoir un câble USB aussi court que possible. Pour sélectionner le dispositif connecté avec le câble AVI, appuyez sur la touche SOURCE de la télécommande et utilisez les touches ▼▲ pour sélectionner COMPONENT puis appuyez sur la touche OK. Pour sélectionner le PC/Portable connecté avec le câble VGA, appuyez sur la touche SOURCE de la télécommande et utilisez les touches ▼▲ pour sélectionner PC puis appuyez sur la touche OK. Pour sélectionner le dispositif USB connecté à votre téléviseur, appuyez sur la touche SOURCE de la télécommande et utilisez les touches ▼▲ pour sélectionner USB puis appuyez sur la touche OK. Connexion à votre TV Haier Introduction

Ecran télé plat à LED Guide d'utilisation FR-10Le logement de l'interface commune (CI) est destiné à un module d'accès conditionnel (CA) et une carte à puce pour pouvoir regarder des programmes télé et des services supplémentaires payants. Contactez votre câble opérateur pour obtenir plus d'informations sur les modules et l'abonnement. Notez que les modules CA et les cartes à puce ne sont ni fournis ni des accessoires en option. INTERFACE COMMUNE CHANNELPICTURESOUND TIME OPTION LOCK Auto TuningATV Manu al Tunin gProgramme EditSignal InformationDTV Manual TuningSoftware Update(USB)CI Information

Introduction Avertissement Eteignez votre téléviseur avant d'insérer un module dans le logement d'interface commune Eteignez correctement le CAM (module d'accès conditionnel), puis la carte à puce dans le logement CI qui se trouve sur le côté du téléviseur. Allumez le téléviseur, le message ci-dessous s'affiche si un module CA est détecté. Attendez quelques instants jusqu'à ce que la carte soit activée. Appuyez sur la touche MENU puis appuyez sur la touche ▲▼ pour sélectionner l'option Informations CI Des informations détaillées sur la carte CI en cours d'utilisation seront affichées Appuyez sur OK pour accéder au menu de la carte. Reportez-vous au manuel d'utilisation du module pour régler les détails Lorsque le module est retiré, le message suivant apparaît sur l'écran. LOGEMENT D'INTERFACE COMMUNECAM (module d'accès conditionnel)Carte à puce Module CI inséré Module CI retiré FR-11 Ecran télé plat à LED Guide d'utilisation1. Marche/Arrêt : Appuyez pour allumer le téléviseur.2. D.MENU : Touche inactive.3. P.Mode : Pour changer le mode image.4. INFO : Appuyez pour afficher l'état courant, dont la source d'entrée et le mode audio de la chaîne.5. AUDIO l/ll : Appuyez pour sélectionner MONO, Nicam stéréo pour les chaînes TV. Sélection de la langue audio des chaînes numériques.6. SUBTITLE (SOUS-TITRAGE) : Appuyez sur pour activer/désactiver le sous-titrage. 7. Touches numériques : Pour accéder directement aux chaînes. 8. SOURCE : Pour sélectionner la source d'entrée9. MUTE : Pour couper/rétablir le son.10. Touches Volume : Pour régler le niveau sonore.11. MENU : Pour afficher le menu TV. 12. OK : pour confirmer la sélection.13. EXIT : pour retourner au menu précédent ou quitter le menu.14. Index de télétexte 15. REPEAT (REPETER) : Aucun rôle16. Touche télétexte verte / avance rapide USB 17. Touche télétexte rouge / retour rapide USB 18. Mixage télétexte 19. Texte Télétexte20. Révéler le télétexte21. Taille du télétexte22. Heure télétexte / REC.LIST (Heure télétexte n'a aucun rôle)23. Mode Télétexte : Touche inactive24. Figer le télétexte25. Sous-code télétexte : Sous-page de télétexte26. Touche télétexte bleue / fichier suivant USB27. Touche télétexte jaune / fichier précédent USB28. Arrêt USB 29. PLAY/PAUSE (Lecture/Pause) 30. DEMARRER L'ENREGISTREMENT31. TOUCHES DE DEPLACEMENT (HAUT/BAS/DROITE/GAUCHE) : Appuyez pour atteindre votre sélection.32. Fav : Pour accéder à votre liste de chaînes favorites en mode TV ou DTV.33. Sélection de programme: Utilisez pour sélectionner la chaîne suivante ou précédente.34. GUIDE : Appuyez pour afficher le guide électronique des programmes en mode TV.35. Q.View : Pour retourner à la dernière chaîne regardée.36. CH.LIST : Appuyez pour afficher la liste des chaînes.37. Screen : Pour changer le format d'image.38. Sleep : Pour définir l'heure d'arrêt du téléviseur.39. S.Mode: Pour changer le mode audio.40. OPEN/CLOSE : Aucun rôle :pas de fonction DVD Télécommande 03 Télécommande Insertion des piles dans la télécommande 1. Ouvrez le compartiment des piles. 2. Insérez 2 piles AAA 1,5 V en respectant les indications de polarité (+/-) des piles à l'intérieur du compartiment. 3. Remettez le couvercle du compartiment des piles en place. Remplacez par des piles neuves en cas de dysfonctionnement de télécommande et que le téléviseur ne réponde pas à la télécommande.Remarque: 1) Utilisation de piles alcalines conseillée. 2) Retirez les piles lorsqu'elles sont usées ou si la télécommande ne va pas être utilisée sur une période prolongée. Batterien erschöpft sind, entnehmen Sie sie bitte aus der Fernbedienung.

Ecran télé plat à LED Guide d'utilisation FR-12E TEXTE

ÉLÉMENTS INDEX SUB PAGE HOLD REVEAL Appuyez sur : Vous obtenez LIST

Entrez le numéro de la page désirée à l'aide de touches 0 à 9 et haut/bas. Exemple: page 120, tapez 120. Le numéro est affiché en haut à gauche, le compteur tourne, puis la page est affichée. Répétez cette opération pour afficher une autre page. Si le compteur continue à chercher, cela signifie que la page n'est pas transmise. Sélectionnez un autre numéro. Les touches de couleur sont comme elles sont affichées en bas de l'écran. Les 4 touches colorées permettent d'accéder aux rubriques ou aux pages correspondantes. Les zones colorées clignotent lorsque la rubrique ou la page n'est pas encore disponible. Cela renvoie à la page sommaire (généralement la page 100) Certaines pages contiennent des sous-pages qui sont automatiquement affichées successivement. Cette touche permet d'arrêter ou reprendre la sous-page. L'indication apparaît en haut à gauche Pour figer la page Pour afficher ou masquer les informations cachées (solutions de jeux) L'utilisateur peut définir quatre pages préférées à être directement liées aux quatre touches de couleur. Lorsque que le mode liste est activé, il n'est pas possible d'utiliser la navigation Haut et Bas avec les touches de couleur. Les numéros des pages préférées sont conservés et restaurés dans/de la mémoire non volatile pour chaque canal par le logiciel du système Il est utilisé pour appeler ou quitter le mode télétexte. Le sommaire apparaît avec une liste d'éléments qui peuvent être accédés. Chaque élément a un numéro de page correspondante de 3 chiffres. Si la chaîne sélectionnée ne diffuse pas de télétexte, l'indication 100 s'affiche et l'écran reste noir (dans ce cas, quittez le télétexte et sélectionnez un autre canal). Le télétexte est un système d'information diffusé par certaines chaînes, qui se consulte comme un journal. Il offre également l'accès aux sous-titrages pour les personnes malentendantes ou qui ne sont pas familiers avec la langue de transmission (réseaux câblés, chaînes satellites, etc.) Télécommande FR-13 Ecran télé plat à LED Guide d'utilisationUtilisation 04 Utilisation Please select on OSD languageOK CzechEnglishFrenchItalianGreekSpanishDeutschMagyarNederlands PolskiRussianRomanian Password Please enter old password Please enter new password Confirm new password Home ModeMode SelectOK Shop Mode le guide d'installation apparait seulement quand le téléviseur est mise en marche pour la première fois ou lorsque qu'il est réstauré en paramétrage usine. Guide d'installation 1).Appuyez sur les touches ◀▶▼▲ pour naviguer dans les menus et modifier les paramètres. Appuyez sur OK pour confirmer.Sélectionnez la langue souhaitée des menus. Selectionner la langue désirée, Mode domestique / Mode magasin pour l'afficher sur le menu. Nota: Le mot de passe par défaut est 6666. 2). Appuyez sur les touches pour sélectionner DVB-T/DVB-C puis appuyez sur OK pour confirmer

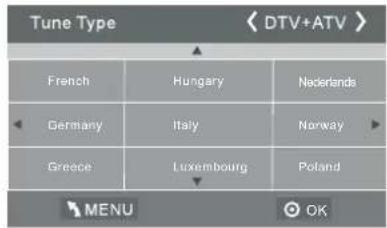

French Italy Greece Nederlands Poland Germany Hungary Luxembourg Norway a. Si vous sélectionnez DVB-T, l'étape suivante consiste à sélectionner le type de Recherche et le pays puis appuyez OK pour lancer la recherche. b. Si vous sélectionnez DVB-C, l'étape suivante consiste à configurer le système DVB-C tel que (le type de recherche/Fréquence/ID Réseau /Symbole (KS/S), puis d'appuyer sur OK pour accéder au menu de sélection du type de recherche et du pays ; cette étape est la même que celle pour DVB-T, sélectionnez le type de recherche (DTV/ATV). Sélectionnez le bon pays, appuyez sur OK pour lancer la recherche. Modes Accueil ou Boutique ①.Le mode Accueil est un mode d'économie d'énergie. Le mode Accueil est recommandé pour une utilisation normale, c'est le réglage par défaut. ②.Le mode Boutique est utilisé par les revendeurs pour une mise en démonstration ou en présentation du produit. Le mode Boutique offre une image plus lumineuse que le mode Accueil. ③.Vous pouvez choisir de passer en mode Domestique au mode magasin. Si vous choisissez le le mode magasin, la source sera automatiquement sur HDMI 1 et vous pouvez retirez les affichages POP en appuyant sur la touche Exit de la télécommande.

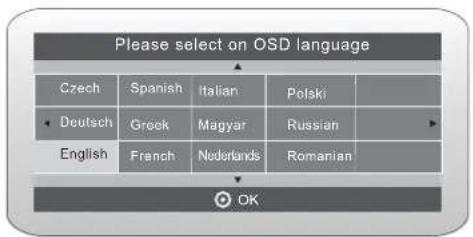

1). ▲▼ Appuyez sur la touche MENU puis sur les touches pour sélectionner le menu CHANNEL puis sur la touche OK. 2). Appuyez sur les touches pour sélectionner Auto Tuning (recherche automatique) puis sur OK.

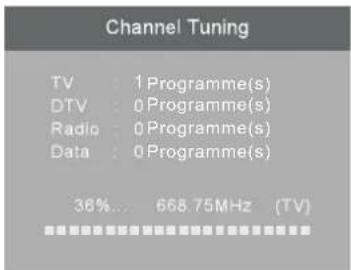

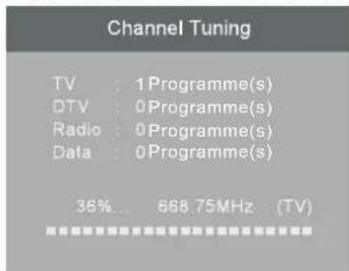

3). La recherche des chaînes démarre. Cette opération peut prendre jusqu'à 6 minutes. L'écran affiche l'état d'avancement de la recherche et le nombre de chaînes trouvées. 4). Si vous voulez ignorer la recherche ATV, appuyez sur la touche MENU pour l'interrompre. Un écran s'affiche, appuyez sur la touche◀pour sélectionner YES (OUI) pour confirmer. Vous serez redirigez directement à la recherche DTV. Vous pouvez répéter l'étape ci-dessus si vous voulez ignorer recherche DTV. Un rappel d'installation apparaîtra la prochaine fois vous allumez le téléviseur. 5). Une fois la recherche terminée, les chaînes seront disposées dans un ordre préétabli. Si vous souhaitez ignorer des chaînes, modifier l'ordre des chaînes préréglées ou les renommer, sélectionnez Programme Edit (Modifier les programmes) dans le menu Channel.

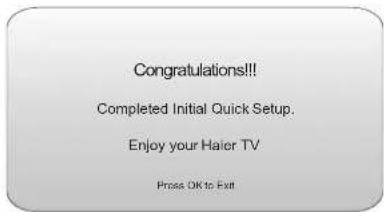

Congratulations!!! Completed Initial Quick Setup. Enjoy your Haier TV Press OK to Exit 3). Appuyez sur les touches pour sélectionner DVB- T/DVB-C, appuyez pour sélectionner DVB-T puis sur OK pour confirmer. 4). Dans le menu Tune Type (type de recherche), appuyez sur les touches◀▶pour sélectionner ATV/DTV/DTV + ATV. Appuyez sur la touche▼puis sur les touches

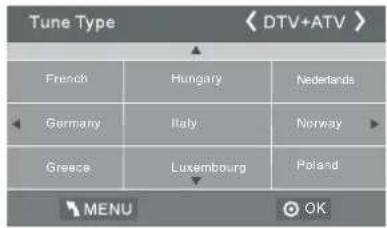

pour sélectionner le pays d'utilisation du téléviseur. Appuyez sur OK pour confirmer. Utilisation 1.MENU CANAL FR-15 Ecran télé plat à LED Guide d'utilisation5).La recherche des chaînes démarre. Cette opération peut prendre jusqu'à 6 minutes. L'écran affiche l'état d'avancement de la recherche et le nombre de chaînes trouvées 6). Si vous voulez ignorer la recherche ATV, appuyez sur la touche MENU pour l'interrompre. Un écran s'affiche, appuyez sur la touche◀pour sélectionner YES (OUI) pour confirmer. Vous serez redirigez directement à la recherche DTV. Vous pouvez répéter l'étape ci-dessus si vous voulez ignorer recherche DTV. Un rappel d'installation apparaîtra la prochaine fois vous allumez le téléviseur. 7). Une fois la recherche terminée, les chaînes seront disposées dans un ordre préétabli. Si vous souhaitez ignorer des chaînes, modifier l'ordre des chaînes préréglées ou les renommer, sélectionnez Programme Edit (Modifier les programmes) dans le menu Channel. 1.2) Recherche automatique (DVB-C) 2). ▲▼ Appuyez sur les touches pour sélectionner Auto Tuning (recherche automatique) puis sur OK. Programme(s) Programme(s) Programme(s) Programme(s)

French Italy Greece Nederlands Poland Germany Hungary Luxembourg Norway 1). Appuyez sur la touche MENU puis sur les touches pour sélectionner le menu CHANNEL puis sur la touche OK.

French Italy Greece Nederlands Poland Germany Hungary Luxembourg Norway Utilisation 3). Appuyez sur les touches pour sélectionner DVB-T/DVB-C puis appuyez sur OK pour confirmer

4).Drücken Sie die Tasten , um den Such-Typ, Frequenz, Netzwerk ID und Symbol (Ks/S) auszuwählen und drücken Sie die OK Taste zum Bestätigen. 5). Dans le menu Tune Type (type de recherche), appuyez sur les touches ◀▶pour sélectionner ATV/DTV/DTV + ATV. Appuyez sur la touche ▼puis sur les touches ◀▶▼▲pour sélectionner le pays d'utilisation du téléviseur. Appuyez sur OK pour confirmer.

Ecran télé plat à LED Guide d'utilisation FR-166). La recherche des chaînes démarre. Cette opération peut prendre jusqu'à 6 minutes. L'écran affiche l'état d'avancement de la recherche et le nombre de chaînes trouvées. 7).Si vous voulez ignorer la recherche ATV, appuyez sur la touche MENU pour l'interrompre. Un écran s'affiche, appuyez sur la touche ◀ pour sélectionner YES (OUI) pour confirmer. Vous serez redirigez directement à la recherche DTV. Vous pouvez répéter l'étape ci-dessus si vous voulez ignorer recherche DTV. Un rappel d'installation apparaîtra la prochaine fois vous allumez le téléviseur. 8).Une fois la recherche terminée, les chaînes seront disposées dans un ordre préétabli. Si vous souhaitez ignorer des chaînes, modifier l'ordre des chaînes préréglées ou les renommer, sélectionnez Programme Edit (Modifier les programmes) dans le menu Channel.

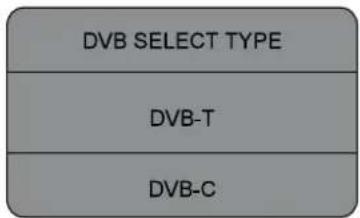

2. 1) Recherche manuelle DTV (DVB-T)

Toutes les chaînes, y compris ATV, DTV et radio peuvent être recherchées en une fois, si le type de recherche est DTV + ATV. Toutes les chaînes mémorisées seront effacées après une recherche automatique. Après la recherche automatique, le téléviseur se syntonise à la première chaîne numérique (DTV). 2). Appuyez sur les touches ▲▼ pour sélectionner DTV Manual Tuning (recherche manuelle DTV) puis sur OK. 4). Appuyez sur la touche MENU pour retourner au menu principal. 5). Appuyez sur la touche EXIT pour quitter le menu.

2. 2) Recherche manuelle DTV (DVB-C)

1). Appuyez sur la touche MENU puis sur les touches pour sélectionner le menu CHANNEL puis sur la touche OK.

3). L'écran DTV Manual Tuning (recherche manuelle DTV) s'affiche. Appuyez sur les touches ◀▶ pour sélectionner UN canal UHF puis sur la touche OK pour lancer la recherche dans ce canal. Lorsque le signal est accordé, l'image et la force du signal sont affichées à l'écran. 1). Appuyez sur la touche MENU puis sur les touches pour sélectionner le menu CHANNEL puis sur la touche OK. 2). Appuyez sur les touches pour sélectionner CADTV Manual Tuning (recherche manuelle CADTV) puis sur OK. 3). L'écran CADTV Manual Tuning (recherche manuelle CADTV) s'affiche. Appuyez sur les touches 4). Appuyez sur la touche MENU pour retourner au menu principal. 5). Appuyez sur la touche EXIT pour quitter le menu.

pour sélectionner (Fréquence/Symbole (ks/s/QAM type QAM) puis sur OK pour lancer la recherche dans ce canal. Lorsque le signal est accordé, l'image et la force du signal sont affichées à l'écran. Programme(s) Programme(s) Programme(s) Programme(s)

Remarque: Utilisation FR-17 Ecran télé plat à LED Guide d'utilisation5). Informations sur la CI : (en option) Ce menu peut afficher des informations sur la carte CI. Rename (Renommer) Utilisez les touches fléchées pour sélectionner la chaîne que vous souhaitez déplacer. Ensuite, appuyez sur la touche jaune pour sélectionner la fonction Déplacer. Une fois activée, utilisez les touches fléchées pour se déplacer et appuyez sur OK pour confirmer.Vous ne pouvez renommer que les programmes ATV.Déplacez le curseur sur le programme, appuyez sur la touche télétexte verte pour renommer le programme. Appuyez sur▲▼pour choisir un caractère. Appuyez sur◀▶ pour déplacer le curseur.Appuyez sur la touche Menu pour quitter la modification, appuyez sur EXIT pour quitter le menu.Remarque : Les noms des programmes ATV ne peuvent être que de 5 caractères, les noms des programmes DTV peuvent être de 25 caractères.Appuyez sur la touche télétexte rouge pour mémoriser les chaînes après la recherche manuelle.4). Modification des programmes : Vous pouvez supprimer, renommer, déplacer, ignorer et rendre favori tout programme. Delete (Supprimer) Appuyez sur la touche télétexte rouge, le programme pointé par le curseur sera supprimé.Appuyez sur pour choisir le programme, appuyez sur la touche télétexte bleue pour ignorer ce programme, le symbole apparaît sur le côté droit du programme. Choisissez le programme ignoré, appuyez à nouveau sur la touche bleue pour annuler ignorer, le symbole va disparaître. ATV Manual TuningStorage To 1System BGCurrent CH 1SearchFine-TuneFrequency 424.25 MHz

3) Recherche manuelle de programmes

analogiques (ATV) : Vous pouvez changer le système audio pour rechercher les chaînes de télévision analogiques puis affiner les canaux sélectionnés Favorite (Favoris) Appuyez sur pour choisir le programme, appuyez sur la touche FAV, le symbole apparaît sur le côté droit du programme. Choisissez le programme FAV, appuyez à nouveau sur la touche FAV pour annuler FAV, le symbole disparaît. Une fois votre groupe favori créé, vous pouvez appuyer sur la touche FAV pour accéder rapidement à votre programme favori.1). Teinte n'est disponible qu'avec le système NTSC.2). Il y a quatre modes de température des couleurs disponibles : moyen, chaud, froid, et personnalisé3). L'écran est disponible en mode PC uniquement qui permet de régler la position horizontale, verticale, la taille et la phase.

Le troisième élément du Menu principal est le Menu audio.Ici vous pouvez régler l'effet sonore tel que aigus, graves, balance, etc.Appuyez sur ▲▼ pour se déplacer, appuyez sur OK pour régler.Volume automatique : disponible uniquement lorsque le volume du signal d'entrée est trop élevé ou présente une distorsion.Picture Mode StandardContrast 50Brightness 50Color 50Sharpness 75Tint 50Color Temperature MediumRed 50Green 50Blue 50

Le quatrième élément du Menu principal est le Menu Temps ; vous pouvez régler l'heure, l'heure marche/arrêt, le temps de veille automatique, etc. Appuyez sur◀▶pour se déplacer, appuyez sur OK pour régler Le second élément du Menu principal est le Menu Image.Ce menu permet de régler les paramètres de l'image tels que contraste, luminosité, etc.Appuyez sur OK pour se déplacer, appuyez sur OK pour régler.Save MENU MENU MENU CHANNEL PICTURE SOUND TIME OPTION LOCK Picture Mode Aspect Ratio Noise Reduction Screen Color Temperature Eco Mild User Stsndard

Move (Déplacer) Skip (Ignorer) Utilisation Remarque : Remarque: Remarque:

Ecran télé plat à LED Guide d'utilisation FR-185.Menu Options Le cinquième élément du Menu principal est le Menu Options. Vous pouvez choisir la langue des menus, la langue audio, la langue de sous-titres, etc.Dans 15 minutes, il n'y aura pas de signal, le téléviseur passe en veille automatiquement, si Veille automatique est activée (ON). L'heure peut être obtenue automatiquement via le système DTV

6. Menu Verrouillage

Le sixième élément du Menu principal est le Menu verrouillage. Vous pouvez verrouiller le système, définir un mot de passe, verrouiller des programmes et définir le contrôle parental, après avoir activé le système de verrouillage, vous ne pouvez pas rechercher les chaînes ou modifier les programmes.Le mot de passe par défaut est 0000. En cas d'oubli du mot de passe, il est possible d'utiliser le super mot de passe : 9443.Verrouillage de programmes : Appuyez sur ▲▼ pour choisir le programme, appuyez sur la touche télétexte verte pour verrouiller le programme. Si vous voulez déverrouiller le programme, accédez au menu principal, entrez le mot de passe, puis appuyez sur la touche verte. Contrôle parental : Appuyez sur◀▶ de choisir une classification.

7. Menu EPG (Guide Électronique des Programmes)

Le Menu EPG est utilisé pour avoir une idée sur les programmes télé et radio de la journée. Pour accéder au Menu EPG, appuyez sur la touche EPG, le menu suivant s'affiche :1. Utilisez pour choisir les programmes, appuyez sur la touche INFO, pour afficher les informations du programme mis en surbrillance. INFO

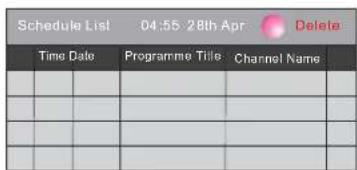

2. Appuyez sur la touche télétexte jaune pour lister tout le Programme, appuyez sur pour choisir la liste,

appuyez sur la touche rouge DELETE pour supprimer la liste de programmes Schedule (Programme) Schedule List 04:55 28th Apr Delete Time DateProgramme TitleChannel Name La restauration des paramètres par défaut, efface tous les programmes et mot de passe. 1. Le téléviseur lance la séquence d'arrêt automatique, si au bout de 4 heures de mise en marche aucun changement n'est apporté, par exemple changement de chaîne ou de volume.Une fenêtre apparaîtra à l'écran.Au bout de 150 secondes, le téléviseur passe automatiquement en mode veille. Appuyez sur une touche quelconque de la télécommande pour éviter l'arrêt automatique.2. Sélectionnez Automatic powerdown (4H) dans le menu Options pour annuler l'arrêt automatique.Appuyez sur OK. Un message apparaîtra “Are you sure you want to enable automatic powerdown?” (Etes-vous sûr de vouloir activer l'arrêt automatique ?) Utilisez la touche vers la droite pour sélectionner NO (NON). L'écran du téléviseur retourne au menu Options et l'option arrêt automatique (4H) s'affiche.Automatic power-down (4H) OFF (désactiver l'arrêt automatique) Pour retourner à l'arrêt automatique après 4 heures répéter ce qui précède, en utilisant la touche vers la gauche pour sélectionner YES (OUI)Dans le système de fichiers PVR, vous pouvez configurer le disque USB pour PVR. XXX’s to automatic power-downPlease press any Key to CancelCHANNELPICTURESOUND TIME OPTION LOCK Lock System Block Program Parental Guidance Set Password

Appuyez sur la touche rouge pour choisir le programme à enregistrer.

Appuyez sur la touche bleue pour choisir un programme et mettre en place une heure de rappel, le téléviseur passe automatiquement au programme choisi à l'heure de rappel. Reminder (Rappel) Vérifier le système de fichiers PVR : vérifiez si le système de fichiers PVR est défini dans le dispositif USB ou pas. Formater: Select Disk USB 0Disk C:PVR File System Type Hi Speed FSPVR File System Size AllSD 104 MinsHD 29 Mins File System Size Sélection de disque : sélectionnez le disque pour enregistrer le fichier d'enregistrement. PVR File System Type FAT32SD 104 MinsHD 29 Mins File System Size 1.Préparer l'enregistrement d'un programme

la fonction PVR fonctionne uniquement sur la TNT. Entrez dans le système de fichiers PVR dans le menu Options, choisissez "Vérifier le système de fichiers PVR". Cliquez sur "OK", jusqu'à ce que "Vérifier" se transforme en "Réussi". Remarque : sélectionnez le terme "Vitesse". S'il prend en charge "HD", cela signifie que la vitesse du dispositif USB peut supporter l'enregistrement décalé (TimeShift). Dans le cas contraire, formatez le dispositif pour s'assurer qu'il la prendra en charge. La valeur par défaut "Limite d'enregistrement" est 6 heures, si l'espace sur le disque est suffisant. Si l'espace n'est pas suffisant, le temps d'enregistrement devrait être réduit en fonction de l'espace disponible sur le disque. Pendant le processus "Vérifier le système de fichiers PVR", ne faites aucune opération jusqu'à ce qu'il soit terminé. Les enregistrements doivent être faits avec le système TV PVR. Ils ne peuvent être regardés que sur le même téléviseur et non avec n'importe quel autre type de dispositif (ordinateur, lecteur DVD, etc.) qui n'est pas compatible avec les fichiers de format .TS. Notez que pour réaliser des enregistrements de tout type, le téléviseur vous obligera à formater le dispositif USB connecté pour stocker l'enregistrement. AVERTISSEMENT VOUS PERDREZ TOUS LES FICHIERS ET INFORMATIONS SUR LE DISPOSITIF USB EXTERNE LORS DU FORMATAGE. CAPACITE DE STOCKAGE DU DISPOSITIF. Le système de fichiers USB limitera la taille la capacité de stockage. Système de fichiers : NTFS jusqu'à 2 To FAT32 jusqu'à 192 Go FAT16 jusqu'à 2 Go Dans le menu Options entrez dans le système de fichiers PVR comme indiqué ci-dessous : 1 TV337 Minute11 HourJan Month26 DateOnce ModeReminder BACK

Ecran télé plat à LED Guide d'utilisation FR-20Le menu ci-dessous apparaît une fois le formatage terminé :

2. Enregistrer le programme

3. Lire l'enregistrement

(Suggestions du format de formatage du dispositif en "FS grande vitesse ..." ce qui peut accélérer l'enregistrement.) Format disk Si vous sélectionnez l'option mode de formatage "FS grande vitesse", vous pouvez modifier la taille de lecture décalée (TimeShift) : Do not unplug USB device. Formatting,please wait Format disk En cours de lecture de source DTV, choisissez le canal et cliquez sur "Enregistrer", l'écran d'enregistrement apparaît. Cliquez à nouveau sur "Enregistrer", l'écran d'enregistrement disparaît et le symbole "REC" reste affiché dans le coin supérieur gauche. Il disparaîtra lorsque vous cliquez sur "stop" Le programme sera sauvegardé dans le dossier "_MSTPVR" du dispositif USB.

1. La capacité de stockage USB peut être comprise entre

128 et 500 Go, mais pour des raisons pratiques, il est recommandé d'utiliser 2 Go à 500 Go.

2. La vidéo risque de devenir pixélisée si le débit vidéo

est trop faible. Cela peut être dû à la connexion d'un câble à rallonge USB au lieu d'une connexion directe du téléviseur via un câble USB

3. Les dispositifs USB ne sont pas tous compatibles.

Voici une liste des lecteurs USB recommandés. Les modèles qui ne sont pas listés peuvent être compatibles, mais ce n'est pas garanti. La liste de dispositifs USB supportés est la même que celle de la fonction Timeshift (lecture décalée), reportez- vous aux pages suivantes pour plus de détails. Start Exit Format disk Warning! All data will be lost. USB Disk Time Shift Size Select Disk C: Check PVR File System SUCCESS Format Pass Pass All Speed HD Support 2730KB/S Free Record Limit 6 Hr. USB Disk Time Shift Size Select Disk C: Check PVR File System Checking Format Pass Pass All Speed Checking Free Record Limit 6 Hr. MENU MENU Time Shift Size Time Shift Disk Size 512 MB SB 14 Mins HD 4 Mins Utilisation FR-21 Ecran télé plat à LED Guide d'utilisationPréparer l'enregistrement d'un programme 9.Fonction Timeshift (lecture décalée) Ce téléviseur vous permet de faire une pause et d'enregistrer le programme numérique en cours dans un dispositif de stockage USB, et de reprendre au point où il s'était arrêté. Le formatage d'un dispositif de stockage USB

2.0 serait nécessaire. Sauvegardez vos données

avant de formater. Toutes les données stockées dans le dispositif USB seront effacées après un formatage. Format de stockage du lecteur USB Sélectionnez cette option pour formater le dispositif USB et pour allouer l'espace pour la fonction TimeShift (lecture décalée). Le processus de formatage prendra au moins 2 minutes. N'éteignez pas l'appareil et ne retirez pas le dispositif USB pendant le formatage. Lors du formatage, un test de vitesse sera effectué sur le dispositif USB. S'il échoue, cela signifie que le dispositif USB peut ne pas supporter la fonction TimeShift (lecture décalée). Enregistrer une émission DTV (télévision numérique) mise en pause sur le dispositif de stockage USB Ne débranchez pas le dispositif de stockage USB lorsque la fonction TimeShift est en cours. Environ 4 Go de mémoire tampon offre 140 minutes d'enregistrement.

1. En mode source d'entrée DTV, insérez le dispositif

de stockage USB dans le port USB situé sur le côté de votre téléviseur.

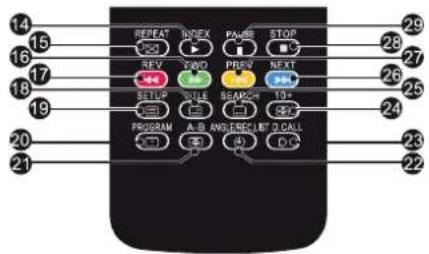

2. Appuyez sur PAUSE (29) pour démarrer la fonction

TimeShift (lecture décalée). Le programme TV en pause. L'OSD TimeShift apparaît, et l'enregistrement démarre.

3. Appuyez sur STOP (28) pour arrêter la fonction

TimeShift et arrêter l'enregistrement du programme. Pause FF Prev. NextFB Stop Repeat ALL00:04:22Set A

Ecran télé plat à LED Guide d'utilisation FR-228. Cette fonctionnalité n'est pas disponible pour toutes les TV numériques, tels que les canaux brouillés ou audio seulement. Limites du TimeShift :

1. Lorsque la fonction TimeShift est activée, seules les

touches PLAY/PAUSE/STOP/FWD/REV/ VOL+/VOL-/MUTE et quelques touches de fonctionnement de base (ENTRER / EXIT / navigation) sont disponibles.

2. La lecture vidéo peut ne pas être continue et peut

présenter des sauts si la vitesse d'enregistrement USB ne répond pas aux exigences minimales.

3. Ne retirez pas le dispositif USB et n'éteignez pas

l'appareil pendant l'opération TimeShift. L'opération sera abandonnée dès que le signal est perdu.

4. Ne retirez pas la source du signal lors de l'opération

5. Ne changez pas rapidement et de façon répétée les

opérations entre PLAY/PAUSE/FWD/REV.

6. La vidéo risque de devenir pixélisée si le débit vidéo

7. Pas tous les dispositifs USB sont compatibles, le

courant électrique des disques durs USB devrait être <500 mA. Voici une liste des lecteurs USB recommandés. Les modèles qui ne sont pas listés peuvent être compatibles, mais ce n'est pas garanti. Clé USB Flash SanDisk Extreme® Contour™ - SDCZ8-8192-E75 8Go Clé USB Flash SanDisk Extreme® Contour™ - SDCZ8-016G-A75 16Go Clé USB 2.0 Flash Kingston DataTraveler 410 DT410/16Go Clé USB 2.0 Flash Kingston DataTraveler

Utilisation FR-23 Ecran télé plat à LED Guide d'utilisationCliquez sur l'icone de la source, et sélectionnez l'USB dans la liste, pressez le bouton OK pour entrer dans le menu USB.

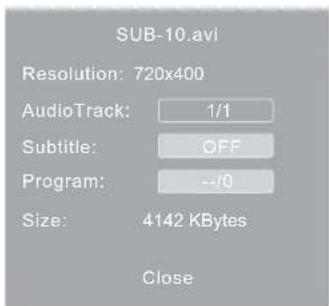

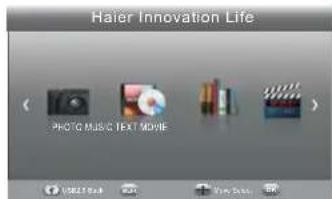

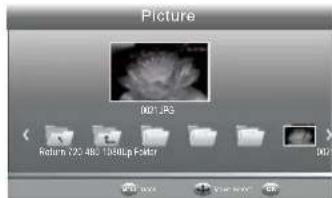

Assurez-vous que le dispositif USB est inséré dans la fente. Il existe quatre types d'éléments multimédia qui peuvent être sélectionnés, tels que photo, musique, film et texte. Sélectionnez l'élément multimédia en appuyant sur◀▶,appuyez sur OK pour accéder au menu de sélection de disque. Appuyez sur la touche ◀▶ pour sélectionner le bon disque et appuyez sur OK pour afficher les fichiers et dossiers multimédias ou choisir Retour pour revenir au menu de sélection du type multimédia. Sélectionnez le fichier multimédia en appuyant sur◀▶ ou ▼▲,pour afficher l'image de prévisualisation. Appuyez sur la touche▶ pour lire le fichier multimédia en plein écran. Lorsque le fichier multimédia (photo, film, ou texte) est en cours de lecture, appuyez sur la touche OK ou sur la touche Info pour afficher la barre de contrôle. Appuyez sur◀▶pour sélectionner l'icône de la fonction, appuyez sur la touche OK pour valider la fonction. Appuyer sur▼ou sur le bouton Exit pour quitter la barre de contrôle excepter pour la musique. La lecture USB est prise en charge pour les formats de fichiers photo suivants : - JPEG (format JPEG, les fichiers avec l'extension ".Jpg") - BMP (fichiers avec l'extension ".Bmp") - PNG (fichiers avec l'extension ".Png") La lecture USB est prise en charge pour les formats de fichiers audio suivants: - MP3 (fichiers avec l'extension ".Mp3") - WAV (fichiers avec l'extension ".Wav") La lecture USB est prise en charge pour les formats de fichiers texte suivants : - TXT (fichiers avec l'extension ".Txt") La lecture USB est prise en charge pour les formats de fichiers vidéo suivants : - AVI (fichier avec l'extension ".Avi") - TS (MPEG2 et H.264) Pause FF Prev. NextFB Stop Repeat ALL 00:04:22 Set A

Picture Back MENU Move Select Return 720 480 1080Up Folder 0021.JPG0021.JPG SUB-10.avi Resolution: 720x400 Subtitle: Program: Size: 4142 KBytes Close AudioTrack: 1/1 OFF --/0 Utilisation REMARQUE: Vous pouvez régler la piste audio, ou programme dans le menu Info pendant la lecture du fichier vidéo. Choisissez l'icône Info et appuyez sur OK pour afficher le Menu Info.

Ecran télé plat à LED Guide d'utilisation FR-24Image Audio Neige Bruit position de l'antenne, direction ou connexion Vérification Inspection Interférence Bruit équipements électroniques, voiture / moto, lumière fluorescente Image normale Son coupé Volume (vérifiez si muet est activéou si les connexions du système audio ne sont pas corrects) Pas d'image Le cordon d'alimentation n'est pas inséré. L'interrupteur d'alimentation n'est pas ouvert. Configuration du contraste, luminosité/volume.Appuyez sur la touche standby (veille) dela télécommande pour inspection. Pas de couleur Audio norma Contrôle des couleurs Rupture de l'image Audio normal ou faible Recherchez le canal Pas de couleur Bruit Système TV Audio normal position de l'antenne, direction ou connexion Symptôme du problème fantôme Audio normal Changer le format d'image en zoomIl y a une barre noire en haut et en bas Dépannage 05 Dépannage Son coupé FR-25 Ecran télé plat à LED Guide d'utilisationMa télé n'affiche pas l'image sur mon ordinateur portable/PC lorsqu’il est connecté. Pour la plupart des PC et ordinateurs portables connectés avec un connecteur VGA (connecteur bleu à 15 broches de votre PC ou ordinateur portable) il faut appuyer sur quelques touches du votre clavier pour obtenir une image sur un téléviseur ou un autre écran externe. En général, il s’agit de la touche F7 (Dell), F4 (HP/Samsung) ou F5 (Toshiba). Sur les ordinateurs portables, vous devez appuyer sur la touche « Fonction » en même temps que la touche "F". J'ai connecté mon PC/ordinateur portable au téléviseur et j'obtiens une image mais pas de son. Pourquoi ? Le câble VGA ne transporte que des informations vidéo ou image. Vous devez connecter un autre câble à la prise écouteurs (connecteur 3,5 mm) de votre PC/ordinateur portable au connecteur 3,5mm (entrée Audio PC) de votre téléviseur. Vous devez sélectionner « PC » en utilisant la touche Source de votre télécommande. Vous pouvez également connecter votre PC/ordinateur portable via un câble HDMI si celui-ci dispose d'un connecteur HDMI. HDMI transmet à la fois de l’audio et de la vidéo. L'image n'est pas redimensionnée automatiquement lors de changement de chaînes. Vérifiez que le format de l’image télé est réglé sur « Auto » pour toutes les entrées ATV, DTV, Péritel, HDMI 1, 2, etc. Pour définir le format de l’image (Auto, 4:3 ou 16:9). Appuyez sur la touche Démarrer sur l’ATV et répétez la séquence ci-dessous pour toutes les sources d'entrée ATV, DTV, Péritel, HDMI 1 et 2 car chaque source d'entrée est contrôlée séparément. Appuyez sur la touche TV Menu Appuyez sur la flèche droite pour accéder au sous-menu Image Appuyez sur la flèche vers le bas pour sélectionner Aspect Ratio (Format d’image) Sélectionnez Auto (Automatique) Appuyez sur (Quitter) Répétez l'opération pour toutes les sources d'entrée. Dès que je connecte un lecteur DVD ou un autre appareil à ma télévision, ce dernier ne fonctionne plus. Ceci est applicable à tout appareil connecté au téléviseur Eteignez le téléviseur et le lecteur DVD (débranchez de la prise murale, et non mise en veille). Éteignez tout appareil connecté à la prise péritel. Déconnectez la prise péritel du téléviseur. Branchez et allumer le téléviseur Branchez et allumer le lecteur DVD Sélectionnez HDMI à partir du menu Source Appuyez sur Lecture du lecteur DVD et de vérifier que la vidéo fonctionne Remarque : La prise péritel est prioritaire sur HDMI et il est important que l'appareil connecté à la prise péritel du téléviseur soit éteint (pas en veille). Veuillez suivre les instructions ci-dessous. Si l'appareil et le lecteur DVD fonctionnent, le téléviseur est en bon état de marche sauf qu’il est un peu confus. Probablement les connecteurs HDMI ont été retirés et reconnectés lorsque le téléviseur est allumé. Ne retirez/connectez jamais des câbles HDMI ou tout autre appareil numérique lorsque l'appareil est allumé. Eteignez toujours tous les appareils lors de connexion/déconnexion ou d’un équipement numérique. Dépannage Dépannage

Ecran télé plat à LED Guide d'utilisation FR-26Un exemple typique de problème de réception comprend la décomposition de l'image en pixels (pixilation) ou blocage d'image, parfois il y a des grincements ou crissements ou baisse de son ou pas de réception du tout. Votre image peut se décomposer en pixels à cause de la dégradation du signal vidéo numérique. La dégradation du signal peut due à des signaux faibles (voir Antennes TV) ou si vous êtes connecté par câble, à un signal de câble faible. S’il s’agit de signaux faibles, utilisez un amplificateur pour renforcer le signal. Consultez un technicien de câbles pour installer un amplificateur ou un préamplificateur dans le câble. Ceci permet de renforcer la puissance du signal et résoudre le problème de pixelation. Si vous recevez votre signal TV par satellite, vérifiez que votre parabole n’a pas bougé suite à des vents violents, ou que le signal est bloqué par des arbres. Les arbres peuvent être un problème car le signal TV peut changer selon que l’arbre entre l'antenne parabolique et le satellite est nue ou avec feuilles. Chaînes manquantes Vous pouvez constater que certaines chaînes sont manquantes ou que vous recevez des chaînes de région incorrecte. Parfois, les services interactifs (bouton rouge) ne fonctionnent pas. Cela est généralement dû à un signal faible, voir Antennes TV. Antennes TV Un téléviseur utilise une antenne pour recevoir la télévision numérique terrestre (TNT), l'ancienne antenne qui recevait correctement la télévision analogique, ne le fait plus pour le numérique et il faut la mettre à niveau. Si vous recevez certaines chaînes numériques, mais pas toutes, de la télévision numérique (TNT) par exemple BBC1, BBC2, Channel 4, mais pas ITV ou Channel 5, c'est généralement parce que votre antenne est à bande étroite et doit être changée en large bande. Fils et câbles défectueux Vérifiez votre téléviseur. Est-ce que les fils du secteur, de l'antenne, du décodeur, du lecteur vidéo ou DVD ou l’enregistreur sont correctement connectés ? Les fils d'une prise péritel se desserrent avec le temps et peuvent conduire à des problèmes audio et vidéo (image). L'audio gauche ou droite ou les deux sont manquantes et les couleurs sont mauvaises ou pas nettes. Le problème sera résolu en insérant fermement les prises Péritel. Les connecteurs HDMI doivent également être insérés fermement, c'est que les contacts se font par le dernier millimètre. Généralement, la partie en plastique noir du connecteur HDMI doit être très proche ou touche le téléviseur ou le composant. Vous pouvez rencontrer des problèmes lors du branchement des câbles HDMI s’ils sont branchés lorsque le téléviseur ou composant est allumé. Eteignez toujours le téléviseur et le composant que vous branchez. Si vous branchez des fiches et des prises, éteignez le téléviseur et tout ce que vous avez branché à ce dernier, puis rallumez-les. J'ai connecté mon PC au téléviseur. Pas de son. Si en connectant votre PC ou ordinateur portable au téléviseur en utilisant un câble VGA (Sub-D 15 broches) il n'y a pas d’audio, vous devez connecter un câble audio séparé au la télévision à partir du PC/ordinateur portable. Couleurs anormales et couleurs chair Les couleurs chair et autres couleurs anormales peuvent présenter un autre problème, même avec un nouveau téléviseur HD. Cela est dû à des réglages de l'image télé, qui sont optimisées pour un environnement d'exposition. Vous pouvez corriger cela en changeant le mode d'image en naturel dans le menu Image. Pour plus de précision, essayez de régler manuellement les couleurs, le contraste et la luminosité dans le menu image. Contours blancs Des contours blancs autour des objets et des personnes apparaissent généralement si la netteté du téléviseur est très élevée, ou si votre téléviseur utilise une technologie d'amélioration des bords. Allez dans le menu image et réglez la netteté jusqu'à ce que les contours blancs disparaissent. Si l'amélioration de bord est activée, essayez de la désactiver en utilisant le menu service. Vidéo instable À certains moments, la vidéo peut devenir instable. Lorsque cela se produit, vérifiez si le signal est suffisamment fort. Si le signal est suffisamment fort, le problème est dû au câblodistributeur. Si la force du signal est faible, utilisez un amplificateur pour renforcer le signal. L'image ne remplit pas l'écran Lors de la connexion d’un PC/ordinateur portable au téléviseur, l'image peut ne pas remplir l'écran. Vérifiez les paramètres d'affichage sur votre PC/ordinateur portable (Windows > Démarrer > Panneau de configuration > Apparence et personnalisation > Paramètres d'affichage) et sélectionnez la meilleure résolution. Sur votre téléviseur, sélectionnez : Menu TV > Picture (Image) > Settings (Réglages) puis essayez AUTO, ZOOM1 ou ZOOM2 pour obtenir le meilleur affichage. Connexion USB La connexion USB fonctionne avec des fichiers *.jpg (photo) et *.mp3 (audio). Il convient de noter que le téléviseur ne reconnaît pas un iPhone/iPod d'Apple connecté au port USB du téléviseur. Le téléviseur peut lire d'autres fichiers, mais à cause des divers formats de fichiers, il n'y a aucune garantie que cela fonctionne. Dépannage des problèmes de télévision numérique et solutions possibles Dépannage Décomposition de l'image en pixels FR-27 Ecran télé plat à LED Guide d'utilisationDépannage

Spécification Qualité d'image du téléviseur :FULL HDNumérique intégré.Taille d'écran : Résolution 1920x1080 pixels 50Hz.117cm Téléviseur numérique LCD LED 46" Full HD 1080p Autres caractéristiques :NICAM stereo sound system.2 x 8 watts RMS power output.Qualité sonore :Caractéristiques numériques :Consommation en veille<0.5WConnectivité :2 prises HDMI.1 prise péritel.Prise d'entrée PC.Prise vidéo composante.Composite.1 port USB.Interactivité numérique.Texte numérique.Sous-titrage Digital Video Broadcasting (radiodiffusion vidéonumérique) (DVB) disponible.Configuration automatique.Recherche automatique des nouvelles chaînes.Guide programme en cours et suivant.Guide électronique des programmes (EPG) de 7 jours.Récepteur numérique intégré.Logement de carte CI.Compatible Description audio.Tuner UHF/VHF.Mise en veille programmable.Verrouillage enfants.Image et texte.2 Piles AAA de la télécommande (incluses).Dimensions du support de montage VESA : 200 x 200 mmDimensions du paquet (LxHxP) : mmDimensions du poste (LxHxP) avec socle : mmDimensions du poste (LxHxP) sans socle : mmPoids du paquet : kgPoids du poste avec socle : kgPoids du poste sans socle : kg1285x780x1701074x703x2801074x645x78

11.8 * Les spécifications de ce téléviseur ne sont fournies ici qu'à titre de référence. Des différences peuvent apparaître car la technologie du produit est en amélioration continue. La conception et les caractéristiques sont sujettes à modification sans préavis. Description de sortie Péritel :1. Lorsque la source en cours est ATV/AV/SCART, le signal de sortie péritel est ATV. 2. Lorsque la source en cours est DTV, le signal de sortie péritel est DTV. 3. Une autre source n'a pas de signal de sortie péritel. Ecran télé plat à LED Guide d'utilisation FR-28Lees deze handleiding zorgvuldig door alvorens het toestel te gebruiken en bewaar het voor latere naslag. LED-achtergrondverlichte platte TV GEBRUIKSAANWIJZINGInstallatiegids 04 DE WERKING

MA_DQ15 MA_DQ8 MA_DQ10 MA_DQ13 MIUA_DQ[0:15] MIUA_DQ11 MIUA_DQ12 MIUA_DQ9 MIUA_DQ14 MA_DQ11 MA_DQ12 MA_DQ9 MA_DQ14 MA_DQ6 MA_DQ1 MA_DQ3 MA_DQ4 MIUA_DQ6 MIUA_DQ1 MIUA_DQ3 MIUA_DQ4 MIUA_DQ7 MIUA_DQ0 MIUA_DQ2 MIUA_DQ5 MA_DQ5 MA_DQ2 MA_DQ7 MA_DQ0 MIUA_DQ15 MIUA_DQ8 MIUA_DQ10 MIUA_DQ13 MA_RASZ MA_CASZ MA_A11 MA_A8 MIUA_A[0:13] MA_A7 MA_A9 MA_A12 MA_A3 MA_A1 MA_A10 MA_A5 MIUA_A4 MIUA_A6 MA_A0 MA_A2 MA_BA0 MA_WEZ MIUA_BA0 MA_MCLK MIUA_WEZ MIUA_ODT MA_BA1 MA_ODT MIUA_A8 MIUA_A11 MIUA_BA1 MA_CKE MA_BA2 MA_A4 MA_A6 MIUA_A0 MIUA_A2 MIUA_MCKE MA_DQM1 MA_BA0 MA_BA1

MIUA_DQM1 MA_DQ6 MA_DQ3 MA_DQ1 MA_DQ4 MA_DQ15 MA_DQ8 MA_DQ10 MA_DQ13 MA_A8 MA_A11 MA_WEZ MA_ODT MA_RASZ MA_BA2 MA_DQ5 MA_DQ2 MA_DQ7 MA_DQ0 MA_CASZ MA_A1 MA_A10 MA_A5 MA_MCLKZ MA_MCLK MA_CKE MA_DQM0 MA_DQM1 MA_DQS0 MA_DQSB0 MA_DQS1 MA_DQSB1 MA_A9 MA_A12 MA_A7 MA_DQ11 MA_A3 MA_A0 MA_DQ12 MA_A2 MA_A4 MA_A6 MA_DQ9 MA_DQ14 A_MVERF MIUA_RASZ MIUA_CASZ MIUA_DQS0

MA_DQS0 MA_DQSB0 MIUA_DQS1

MB_DQS0 MB_DQSB0 MIUB_DQS1

MB_DQ15 MB_DQ8 MB_DQ10 MB_DQ13 MIUB_DQ[0:15] MIUB_DQ11 MIUB_DQ12 MIUB_DQ9 MIUB_DQ14 MB_DQ11 MB_DQ12 MB_DQ9 MB_DQ14 MB_DQ6 MB_DQ1 MB_DQ3 MB_DQ4 MIUB_DQ6 MIUB_DQ1 MIUB_DQ3 MIUB_DQ4 MIUB_DQ7 MIUB_DQ0 MIUB_DQ2

Vdd NC Vss DQ14 VssQ UDM VddQ DQ9 VddQ DQ12 VssQ DQ11 Vdd NC Vss DQ6 VssQ LDM VddQ DQ1 VddQ DQ4 VssQ DQ3 VddL Vref Vss CKE WE#

A10 A1 Vss A3 A5 A7 A9 Vdd A12 RFU VssQ UDQS# VddQ UDQS VssQ DQ15 VddQ DQ8 VddQ DQ10 VssQ DQ13 VssQ LDQS# VddQ LDQS VssQ DQ7 VddQ DQ0 VddQ DQ2 VssQ DQ5 VssDL CK Vdd

Vdd NC Vss DQ14 VssQ UDM VddQ DQ9 VddQ DQ12 VssQ DQ11 Vdd NC Vss DQ6 VssQ LDM VddQ DQ1 VddQ DQ4 VssQ DQ3 VddL Vref Vss CKE WE#

A10 A1 Vss A3 A5 A7 A9 Vdd A12 RFU VssQ UDQS# VddQ UDQS VssQ DQ15 VddQ DQ8 VddQ DQ10 VssQ DQ13 VssQ LDQS# VddQ LDQS VssQ DQ7 VddQ DQ0 VddQ DQ2 VssQ DQ5 VssDL CK Vdd

Vdd NC Vss DQ14 VssQ UDM VddQ DQ9 VddQ DQ12 VssQ DQ11 Vdd NC Vss DQ6 VssQ LDM VddQ DQ1 VddQ DQ4 VssQ DQ3 VddL Vref Vss CKE WE#

A10 A1 Vss A3 A5 A7 A9 Vdd A12 RFU VssQ UDQS# VddQ UDQS VssQ DQ15 VddQ DQ8 VddQ DQ10 VssQ DQ13 VssQ LDQS# VddQ LDQS VssQ DQ7 VddQ DQ0 VddQ DQ2 VssQ DQ5 VssDL CK Vdd

Vdd NC Vss DQ14 VssQ UDM VddQ DQ9 VddQ DQ12 VssQ DQ11 Vdd NC Vss DQ6 VssQ LDM VddQ DQ1 VddQ DQ4 VssQ DQ3 VddL Vref Vss CKE WE#

A10 A1 Vss A3 A5 A7 A9 Vdd A12 RFU VssQ UDQS# VddQ UDQS VssQ DQ15 VddQ DQ8 VddQ DQ10 VssQ DQ13 VssQ LDQS# VddQ LDQS VssQ DQ7 VddQ DQ0 VddQ DQ2 VssQ DQ5 VssDL CK Vdd

D115 1N4148 D115 1N4148 R266
