MANUALE UTENTE LET46C800HF HAIER

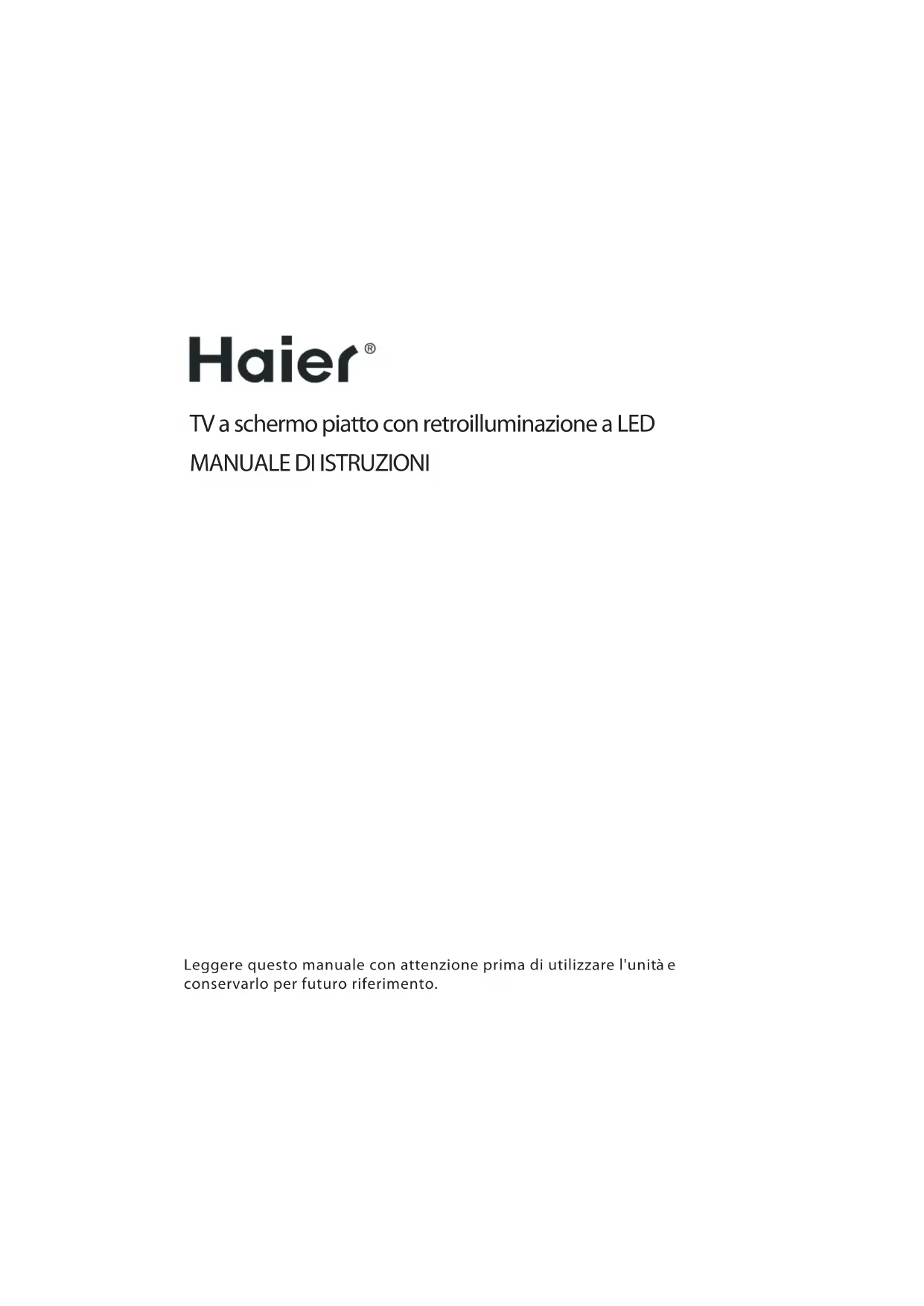

TV a schermo piatto con retroilluminazione a LED MANUALE DI ISTRUZIONI

Leggere questo manuale con attenzione prima di utilizzare l'unità e conservarlo per futuro riferimento.

Contenuti

01 Sicurezza ed avvisi

Benvenuti....2

Informazioni Importanti....2

Avvisi di sicurezza 3

Avvisi e cautela 4

02 Introduzione

Parametri principali....5

Istruzioni di assemblaggio della base di sostegno .... 7

Linee guida per l'installazione a muro 8

Pannello anteriore....9

Collegamenti AV supportati....9

Collegare il vostro televisore....10

Installate le batterie nel telecomando....12

TELETEXT (televideo) 13

04 Operatività

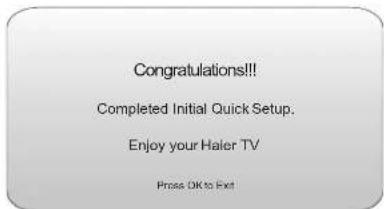

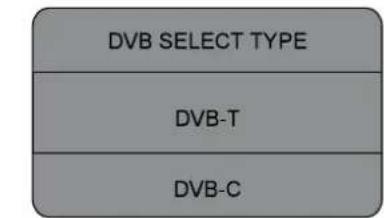

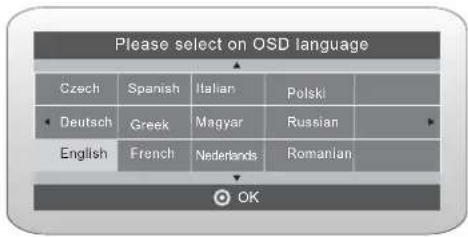

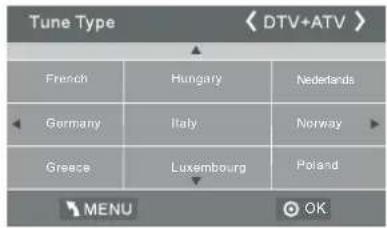

Guida all'installazione 14

MENU CANALI.15.

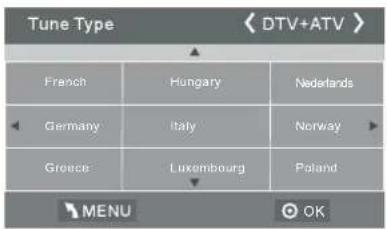

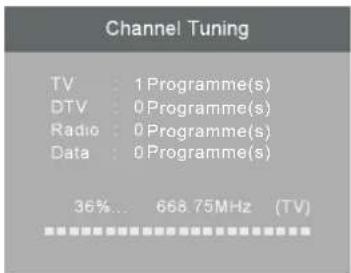

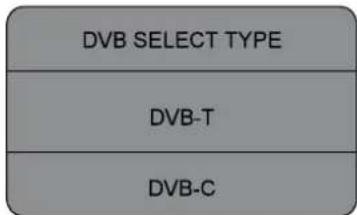

Sintonizzazione automatica (DVB-T).15....

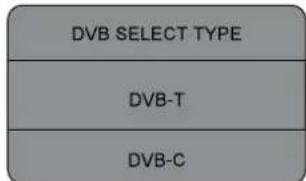

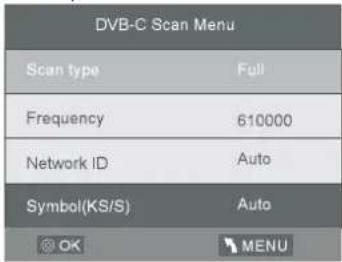

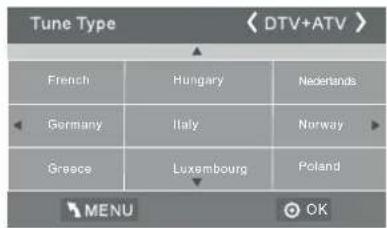

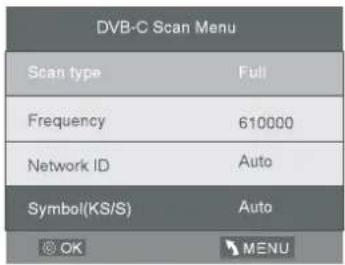

Sintonizzazione automatica (DVB-C).16...

Sintonizzazione manuale DTV (DVB-T).....17

Sintonizzazione manuale DTV (DVB-C)..... 17

Sintonizzazione manuale ATV....18

Modifica programma....18

Informazioni Cl: (opzionale): 18

Menù immagini 18....

Menù audio....18

Menù orario....18

Menù opzioni....19

Menù blocco 19

EPG (Guida Elettronica alla programmazione)..... 19

Funzione PVR....20

Preparazione per registrare il programma ...... 20

Registrare il programma 21

Riprodurre la registrazione....21

Funzione differita....22

Preparazione per registrare il programma....22

Formattare il dispositivo di archiviazione USB.....22

Registrare un programma DTV

in pausa in un dispositivo

di archiviazione USB....22

Limitazioni della differita....23

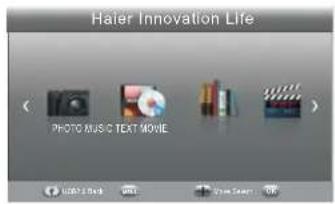

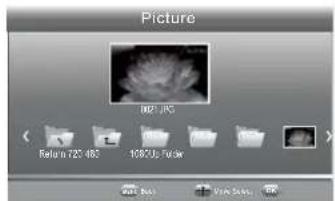

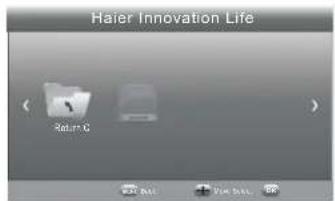

Lettore USB....24

05 Risoluzione dei problemi

Risoluzione dei problemi.... 25

Specifiche.28......

01 SICUREZZA ED AVVISI

BENVENUTI

Grazie per aver acquistato questo televisore LED LCD 46". Questa guida vi aiuterà ad impostare e ad iniziare ad utilizzare il vostro televisore.

Per prima cosa, controllate il contenuto della confezione con la lista di controllo delle parti sottostante.

TV LED LCD 46" Full HD 1080P Digital

Telecomando

2 x batterie AAA

Manuale di istruzioni

Guida rapida all'avvio

Cavo Scart x 1

Piedistallo

Adesso potete iniziare!

INFORMAZIONI IMPORTANTI

LEGGETE TUTTE LE ISTRUZIONI PRIMA DELL'USO E CONSERVATELO PER FUTURE CONSULTAZIONI.

CAUTELA

RISCHIO DI SHOCK ELETTRICO NON APRIRE

CAUTELA

PER RIDURRE IL RISCHIO DI SHOCK ELETTRICI, NON RIMUOVETE IL COPERCHIO (O IL RETRO).

ALL'INTERNO NONVI SONO PARTI A CUI L'UTENTE POSSA FARE MANUTENZIONE DA SOLO. PER

QUALUNQUE PROBLEMA, FATE RIFERIMENTO PER LA MANUTENZIONE CALL CENTER. E' PRESENTE IL

SIMBOLO DI UNA FRECCIA A FORMA DI FULMINE IN UN TRIANGOLO. QUESTO SIMBOLO INDICA LA

PRESENZA ALL'INTERNO DI ALTO VOLTAGGIO. E' PERICOLOSO AVERE QUALUNQUETIPO DI CONTATTO

CON QUALUNQUE PARTE INTERNA DI QUESTO PRODOTTO

E' PRESENTE UN PUNTO ESCLAMATIVO IN UN TRIANGOLO: QUESTO SIMBOLO VI AVVISA CHE NEL

PRODOTTO SONO INCLUSE ISTRUZIONI IMPORTANTI PER L'USO E LA MANUTENZIONE.

CAUTELA: PER RIDURRE IL RISCHIO DI INCENDI O SHOCK ELETTRICO, NON PONETE IL TELEVISORE VICINO A SORGENTI DI UMIDITA'. NON UTILIZZATE DETERSIVI ABRASIVI CHE POSSANO GRAFFIARE O ROVINARE LO SCHERMO LCD. EVITATE IL CONTATTO CON OGGETTI CHE POSSANO GRAFFIARE LO SCHERMO LCD.

NOTA: NON SIETE AUTORIZZATI AD EFFETTUARE DA SOLI LA MANUTENZIONE, POICHE' POTREBBE PORTARE A FERITE O A DANNI AL PRODOTTO. FATE RIFERIMENTO PER LA MANUTENZIONE ALLA LINEA DI AIUTO DEL CLIENTE.

DICHIARAZIONE DI CONFORMITA'

Si dichiara che questo apparecchio TV mod.ET46C800HF

è stato fabbricato nell'Unione Europea e risponde alle prescrizioni dell'art. 1 del DM 26.03.92 ed a quelle dell'art. 2 comma 1 del D.M. 28.08.95 n.548. Haier Europe Trading,

Via de Cristoforis, 12 - I 21100 Varese (Italy) VAT IT02607360126

NOTIFICHE DI SICUREZZA

Avviso: Per ridurre il rischio di shock elettrici, non rimuovete il coperchio (o il retro). Non vi sono parti a cui l'utente possa fare manutenzione da solo all'interno. Per tutta la manutenzione fate riferimento a personale di servizio qualificato.

Avviso: per ridurre il rischio di shock elettrico, non esponete quest'unità a pioggia o umidità.

Non esponete l'apparecchio all'acqua (gocciolamenti o schizzi), e nessun oggetto riempito con liquidi, come i vasi, dovrebbe essere posizionato sull'apparecchio.

Tenete il prodotto lontano dalla luce diretta del sole e da fonti di calore come radiatori o fornelli.

Non bloccate le aperture di ventilazione. Gli slot e le aperture sull'unità devono ventilare. Le aperture non devono mai essere bloccate posizionando il prodotto su cuscini, divani o altre superfici simili.

Non posizionate l'unità su un carrello, sostegno, scaffale, tripode, braccio o tavolo instabile. L'unità potrebbe cadere, causando danni.

Non posizionate oggetti pesanti o affilati sullo schermo o sulla cornice.

Scollegate l'alimentatore dalla presa quando l'unità non è in uso.

Si deve fare attenzione agli aspetti ambientali perlo smaltimento delle batterie.

AVVISO: Le batterie (batteria, batterie o pacco batterie) non devono essere esposte a calore eccessivo come luce diretta del sole, fuoco o simili.

Questo marchio indica che questo prodotto non dev'essere smaltito con la spazzatura casalinga in tutta Europa. Per prevenire possibili danni all'ambiente o alla salute umana per lo smaltimento incontrollato, riciclate responsabilmente per promuovere l'utilizzo sostenibile delle materie prime. Per gettare il vostro dispositivo usato, fate uso dei sistemi di raccolta o contattate il rivenditore dove il prodotto è stato acquistato. Loro potranno ritirare il prodotto per riciclarlo in modo sicuro per l'ambiente.

AVVISI E CAUTELA

Avviso:

Sono utilizzati alti voltaggi nell'operatività del televisore. Non rimuovete il retro del cabinet dal teleuisore. Per la manutenzione fate riferimento solo a personale di servizio qualificato.

Avviso:

Per prevenire il rischio di shock elettrico, non esponete il televisore a pioggia o umidità.

Avviso:

Non lasciate cadere o spinete oggetti negli slot e aperture del televisore. Non lasciate cadere alcun tipo di liquidi su di esso.

Cautela:

Non bloccate i fori di ventilazione sul retro. Un'adeguata ventilazione è essenziale per prevenire guasti ai componenti elettrici.

Cautela:

Non bloccate il cavo di alimentazione sotto il televisore.

Cautela:

Non state vicino, non appoggiatevi, né spinete all'improvviso il televisore o il suo supporto. Fate particolarmente attenzione ai bambini. Se dovesse cadere potrebbe causare serie ferite.

Cautela:

Non posizionate l'unità su un carrello, sostegno, scaffale o tavolo instabile. Se dovesse cadere potrebbe causare serie ferite alle persone e danni al televisore stesso.

Cautela:

Quando il televisore non viene utilizzato per un lungo periodo di tempo, è consigliabile scollegare il cavo di alimentazione dalla presa AC.

Distanze minime

Cautela:

Se il televisore dev'essere integrato in un mobile o in uno spazio chiuso, devono essere mantenute le distanze minime. Tra l'apparecchio e l'alloggiamento. Il calore nel mobile potrebbe ridurre la vita del vostro televisore e potrebbe essere pericoloso.

02 INTRODUZIONE

ATTENZIONE

Non alterare mai alcun componente all'interno della TV o nessun altro controllo di regolazione non descritto in questo manuale. Tutte le TV LED sono apparecchiature elettroniche ad alta tensione.

Quando si toglie la polvere o qualsiasi goccia d'acqua dallo SCHERMO o dalla STRUTTURA o intorno a pulsanti o connettori, il cavo di alimentazione deve essere rimosso dalla presa di alimentazione.

Pulire la TV con un panno morbido, asciutto e senza polvere.

Durante i temporali, scollegare il cavo di alimentazione e l'antenna per prevenire il danneggiamento della TV e di qualsiasi altro dispositivo collegato ad essa.

Tutte le riparazioni a questa TV devono essere effettuate solo da personale qualificato per l'assistenza della TV.

INSTALLAZIONE

*Posizionate il televisore in una stanza dove la luce non colpisca direttamente lo schermo.

*L'oscurità totale o i riflessi sullo schermo possono causare affaticamento oculare. Si raccomanda un'illuminazione indiretta e soffusa per una visione confortevole.

*Lasciate abbastanza spazio tra il televisore e il muro per permettere la ventilazione.

*Evitate luoghi eccessivamente caldi per prevenire eventuali danni al cabinet o guasto prematuro dei componenti.

*Non coprite le aperture di ventilazione quando utilizzate il televisore.

Caratteristiche principali

① Utilizzabile come televisore, terminale video, monitor PC.
② Alta luminosità, ampio angolo di visuale.
③ Interfaccia HDMI e SCART

Parametri principali

Schermo	46"
Alimentazione:	100-240V~50/60Hz 98W
Potenza in uscita audio (THD ≤ 7%)	2 x 8W
Terminali	Analogico RGB(PC)x1High-Definition Multimedia Interface (HDMI) x 2Ingresso video x 1Ingresso audio x 2Ingresso USB x 1YPbPr x1SCART x 1CI x 1RF Co-Ax x 1
Definizione orizzontale (Linea TV)	Ingresso video composito>=350YPbPr >=400

PC

MODALITA' PRECONFIGURAZIONE

	RISOLUZIONE	V. Freq. (KHz) H. Freq. (KHz)
1	640x480	60	31.47
2	800x600	60	37.88
3	1024x768	60	48.36
4	1360x768	60	47.7
5	1280x1024	60	63.98
6	1920x1080	60	66.64

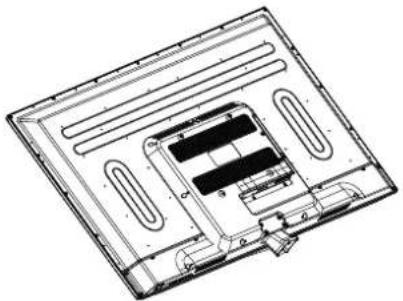

Istruzioni di assemblaggio della base di sostegno

1. Posizionate il televisore con lo schermo rivolto verso il basso su una superficie piana. Utilizzate un panno per proteggere lo schermo Posizionate il fondo sul sostegno.

2. Fissate il fondo stringendo saldamente le viti sul sostegno.

NOTE DI INSTALLAZIONE

Posizionate il televisore in una stanza dove la luce non colpisca direttamente lo schermo.

L'oscurità totale o i riflessi sullo schermo possono causare affaticamento oculare. Si raccomanda un'illuminazione indiretta e soffusa per una visione confortevole.

Nota: si prega di non ruotare questo TV.

Lasciate abbastanza spazio tra il televisore e il muro per permettere la ventilazione.

Evitate luoghi eccessivamente caldi per prevenire eventuali danni al cabinet o guasto prematuro dei componenti.

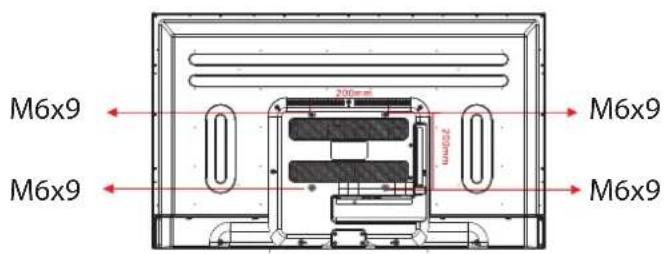

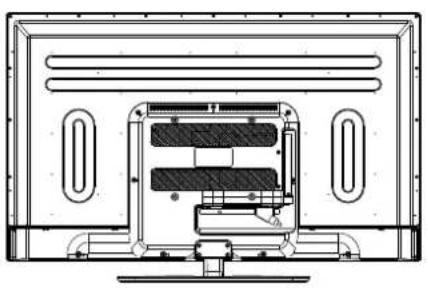

LINEE GUIDA PER L'INSTALLAZIONE A MURO

Questo televisore può essere montato a muro come segue:

1. Posizionate il televisore LED LCD su una superficie stabile. Posizionate un panno morbido sulla parte anteriore dello schermo per proteggerlo da qualunque danno.

2. Rimuovete le viti dalla parte inferiore del televisore, dove la base si collega al televisore, e rimuovete il sostegno (Conservatelo per un uso futuro).

1. Utilizzate le quattro viti fornite per fissare il televisore su un braccio di sostegno a muro (non incluso) attraverso i quattro fori standard VESA sul retro del televisore.

M6x9 200mm M6x9 M6x9 M6x9

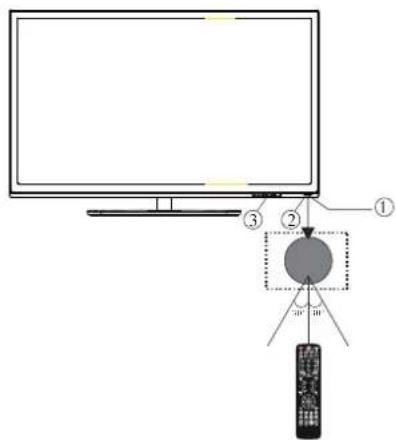

Controlli del pannello anteriore

1 Sensore del telecomando.

2 Indicatori LED:

BLU: ACCESO. ROSSO: STAND BY.

3 Tastierino

1 SORGENTE Visualizza il menù delle sorgenti in ingresso.

2 MENU Visualizza il Menù principale

3 CH+/CH- In modalità TV, premete i tasti CH+ o CH- per andare al canale successivo o precedente. In modalità MENU, premete CH+ o CH- per selezionare gli oggetti.

4 VOL+/VOL- Controllo del volume audio In menù, regola l'oggetto selezionato.

5 STANDBY STANDBY

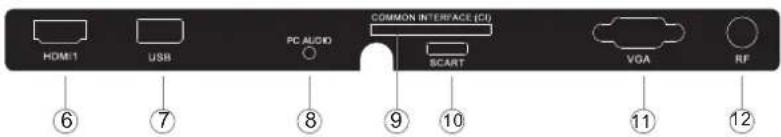

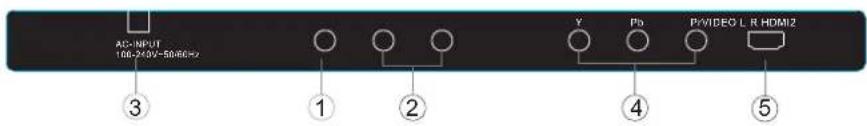

Prese sul retro/sul lato

ACI-INPUT 100-240V-50-80Hz ③ ① ② Y Po P/VIDEO L R HDMI2 ④ ⑤

COMMON INTERFACE (CD) HOMI1 USB PC AUDIO SCART VGA RF ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫

1	AV	Ingresso
2	AUDIO L/R	Ingresso
3	Alimentazione DC	Ingresso
4	YPbPr	Ingresso
5	HDMI2	Ingresso
6	HDMI1	Ingresso

7	USB	Ingresso
8	AUDIO PC	Ingresso
9	COMMON INTERFACE(CI)	Ingresso
10	SCART	Ingresso
11	Ingresso VGA	Ingresso
12	ANT	Ingresso

Collegamento alla propria TV Haier

Collegamento di lettore DVD / ricevitore satellitare / ricevitore set top box cavo / console giochi / PC o laptop

Ci sono molte opzioni di collegamento di un lettore DVD / ricevitore satellitare / ricevitore set top box cavo / console giochi / PC o laptop alla propria TV.

Opzione 1 SCART

Collegare un cavo SCART (non fornito) dalla presa SCART della TV al lettore DVD / ricevitore satellitare, ricevitore set top box o console giochi.

2 Per selezionare il dispositivo collegato con il cavo SCART premere il pulsante SOURCE sul telecomando e usare i tasti ▲▼ per selezionare SCART e premere il pulsante OK.

Nota: La TV avrà come impostazione predefinita la connessione SCART quando la TV è accesa.

Opzione 2 HDMI

Se il dispositivo che si desidera collegare è acceso, prima spegnerlo.
2 Collegare un cavo HDMI (non fornito) dalla presa HDMI della TV al lettore DVD / ricevitore satellitare, ricevitore set top box o console giochi.
Accendere il dispositivo che si desidera collegare alla TV.
Per selezionare il dispositivo collegato con il cavo HDMI premere il pulsante SOURCE sul telecomando e usare i tasti ▲▼ selezionare HDMI e premere il pulsante OK.

Opzione 3 AV Audio Visual

(Giallo/Bianco/Rosso)

1 Assicurarsi che la TV e il dispositivo siano spenti prima di effettuare il collegamento.
2 Collegare i cavi AV (non forniti) dalle prese Video (giallo) e Audio (bianco, rosso) sulla TV al lettore DVD, alla console giochi ecc.

8 Per selezionare il dispositivo collegato con il cavo AV premere il pulsante SOURCE sul telecomando e usare i tasti ▲▼ per selezionare AV e premere il pulsante OK.

Opzione 4 COMPONENT

(Verde/Blu/Rosso) + (Bianco/Rosso)

Assicurarsi che la TV e il dispositivo siano spenti prima di effettuare il collegamento.

Collegare i cavi (non forniti) dalle prese COMPONENT IN Y, Pb, Pr (verde, blu, rosso) e L-Audio-R (bianco, rosso) sulla TV al lettore DVD, alla console giochi ecc.

8 Per selezionare il dispositivo collegato con il cavo AV premere il pulsante SOURCE sul telecomando e usare i tasti ⬆ selezionare COMPONENT e premere il pulsante OK.

Opzione 5 VGA (15pin Sub-D)

1 Collegare un cavo VGA (non fornito) dalla presa VGA sulla TV al PC / Laptop.
2 Per selezionare il PC / Laptop collegato con il cavo VGA premere il pulsante SOURCE sul telecomando e usare i tasti ▼▲ per selezionare PC e premere il pulsante OK.

Nota: VGA è solo video. Per audio dal proprio PC/Laptop è necessario collegare un cavo separato da PC Audio (jack 3,5 mm) alla presa cuffia su proprio PC/Laptop (jack 3,5 mm)

Opzione 6 USB

Alla TV può essere collegata la maggior parte delle chiavette USB e possono essere utilizzate anche alcune fotocamere digitali.

Collegare la chiavetta USB (non fornita) o un cavo USB (non fornito) alla TV.

3 Per selezionare il dispositivo USB collegato alla TV, premere il pulsante SOURCE sul telecomando e usare I tasti ▼▲per selezionare USB e premere il pulsante OK.

Nota 1: Sono supportati solo file *.jpg e *.mp3, altri tipi di file non sono garantiti e possono non funzionare.
Nota 2: iPhone e iPod Apple non sono compatibili con la TV.
Nota 3: Quando si collega un dispositivo alla connessione USB, tenere la lunghezza del cavo USB più corta possibile.

COMMON INTERFACE

Lo slot Common Interface è progettato per accettare i moduli di Accesso Condizionale (CA) e le smart card per vedere i programmi della televisione a pagamenti e servizi aggiuntivi. Contattate il fornitore del servizio di Common Interface per avere più informazioni sui moduli e sulle sottoscrizioni. Notate che i moduli CA e le smart card non sono né forniti né accessori optional acquistabili da noi.

Avviso

- Spegnete il vostro televisore prima di inserire qualunque modulo nello slot Common Interface.

1 Inserite la CAM correttamente, quindi inserite la Smart Card nello slot CI posizionato sul lato del televisore.

2 Accendete il televisore ed esso visualizzerà il messaggio sottostante se il modulo CA viene identificato. Aspettate qualche momento perché la scheda si attivi.

CI Module Inserted

3 Premete il tasto MENU quindi premete il tasto ▲▼ per selezionare l'opzione di informazione Cl.

Auto Tuning DTV Manual Tuning ATV Manual Tuning Programme Edit Signal Information CI Information OK Software Update(USB)

4 Vengolo visualizzate le informazioni dettagliate sulla scheda CI:
5 Premete il tasto OK per accedere al menù della scheda. Fate riferimento al modulo del manuale di istruzioni per i dettagli delle impostazioni.
6 Quando Il modulo viene rimosso, il seguente messaggio apparirà sullo schermo.

CI Module Removed

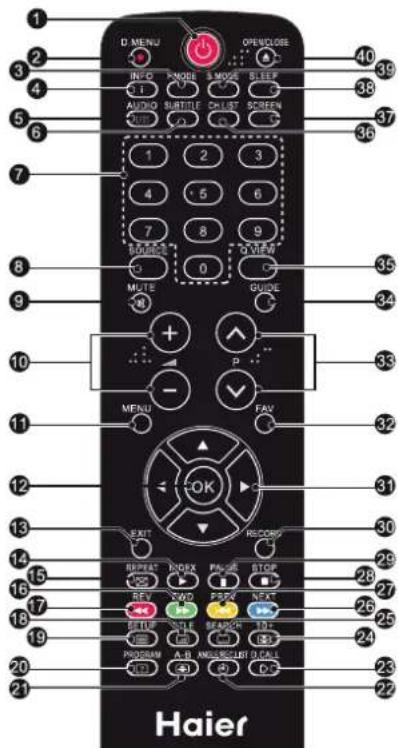

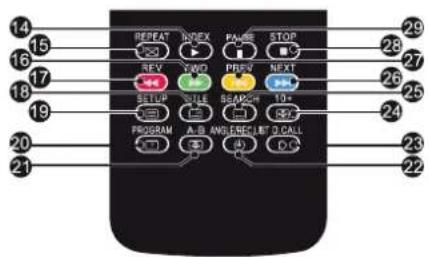

03 Telecomando

D MENU OPENCLOSE 39 38 37 36 35 34 33 32 31 30 29 28 27 26 25 24 23 22 21 Haier

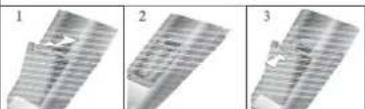

Installate le batterie nel telecomando

1. Rimuovete il coperchio delle batterie.
2. Inserite le 2 AAA da 1.5V assicurandovi che la polarità (+ o -) delle batterie corrisponda alla polarità segnata all'interno dell'unità.

3. Riposizionate il coperchio delle batterie. Sostituite le batterie quando il televisore mostra i seguenti sintomi: L'operatività è instabile o casuale. A volte il televisore non funziona con il telecomando.
   Nota:
   1) Sono raccomandate le batterie alcaline. 2) Rimuovete le batterie esaurite o se il telecomando non è utilizzato per lungo tempo.

4. POWER: Premere per accendere la TV.
   2.D.MENU: Nessun funzionamento.

5. P.Mode: Passare alla modalità immagine.
6. INFO: Premere per visualizzare lo stato del segnale corrente, incluso la sorgente di ingresso e la modalità canale audio.
7. AUDIO I/II: Premere per selezionare MONO, Nicam stereo per il canale ATV. Per selezionare la lingua Audio per il canale DTV.
8. SUBTITLE: Premere per attivare o disattivare i sottotitoli.
9. Pulsanti numerici: Per l'accesso diretto ai canali.
10. SOURCE: Per selezione la sorgente d'ingresso.
11. MUTE: Per disabilitare o abilitare l'uscita audio.
12. Controllo volume: Per regolare il livello audio.
13. MENU: Per visualizzare il menu della TV.
14. OK: Per confermare la selezione.
15. EXIT: Per ritornare al menu precedente o uscire dal menu.
16. Indice Teletext
17. REPEAT: Nessun funzionamento
18. Tasto verde Teletext / Avanzamento veloce USB
19. Tasto rosso Teletext / Avvolgimento veloce USB
20. Mix Teletext
21. Testo Teletext
22. Reveal Teletext
23. Dimensioni Teletext
24. Tempo Teletext / REC.LIST (Il tempo di teletext non funziona)
25. Modalità Teletext: Nessun funzionamento
26. Mantieni Teletext
27. Sottocodice Teletext: Sottopagina Teletext
28. Tasto blu Teletext / File successivo USB
29. Tasto giallo Teletext / File precedente USB
30. STOP USB
31. PLAY/PAUSA USB
32. AVVIO REGISTRAZIONE
33. Cursori SOPRA, SOTTO, SINISTRA, DESTRA: Premere per muoversi nella propria selezione.
34. Fav: Per accedere ai canali preferiti in modalità TV o DTV.
35. Seleziona programma: Premere il pulsante per selezionare il canale TV successivo o precedente.
36. GUIDE: Premere per visualizzare la guida elettronica dei programmi in modalità TV.
37. Q.View: Per accedere al canale visualizzato precedentemente.
38. CH.LIST: Premere per visualizzare l'elenco del canall.
39. Screen: Per cambiare l'aspetto dell'immagine.
40. Sleep: Imposta il timer di spegnimento della TV.
41. S.Mode: Per modificare la modalità audio.
42. OPEN/CLOSE: Nessun funzionamento

26 27 28 29 :Nessuna funzione DVD

TELETEXT (televideo)

Il Televideo è un sistema di informazioni trasmesso da certi canali che può essere consultato come un quotidiano. Offre anche l'accesso ai sottotitoli per gli spettatori con problemi di udito o che non hanno familiarità con il linguaggio della trasmissione (reti via cavo, canali via satellite etc.)

Premendo:	Otterrete:
TEXT (televideo):	Si usa per attivare o uscire dalla modalità TELEVIDEO II sommario appare con una lista di oggetti accessibili. Ogni oggetto ha un numero di pagina corrispondente a tre cifre. Se il canale selezionato non trasmette televideo, verrà visualizzata l'indicazione 100 e lo schermo rimarrà vuoto (in questo caso, uscite dal televideo e selezionate un altro canale).
SELEZIONARE UNA PAGINA	Inserite il numero della pagina richiesta utilizzando i tasti numerici o Su e Giù. Esempio: pagina 120, inserite 120. Il numero è visualizzato in alto a sinistra, il contatore gira e quindi viene visualizzata la pagina. Ripetete l'operazione per vedere un'altra pagina. Se il contatore continua a cercare, significa che quella pagina non è trasmessa. Selezionate un altro numero.
ACCESSO DIRETTO AGLI OGGETTI.	I colori sono quelli visualizzati in fondo allo schermo. I quattro tasti colorati sono utilizzati per accedere agli oggetti o alle pagine corrispondenti. Le aree colorate lampeggiano quando l'oggetto o la pagina non sono disponibili.
INDICE:	Permette di tornare fa tornare alla pagina dei contenuti (di solito pagina 100)
SOTTO PAGINA	Certe pagine contengono sotto pagine che sono visualizzate automaticamente successivamente. Questo tasto su usa per interrompere o riprendere l'acquisizione della sotto pagina. L'indicazione appare in alto a sinistra.
HOLD	Per fermare l'immagine.
REVEAL	Per visualizzare o nascondere le informazioni nascoste (soluzioni dei giochi).
LIST:	L'utente può impostare quattro pagine preferite da collegare direttamente ai quattro tasti colorati. Mentre è attivata la modalità lista, non è possibile utilizzare la navigazione TOP o FLOF con i tasti colorati. I numeri delle pagine preferite devono essere archivate in e ripristinate da una memoria non volatile per ogni canale dal software di sistema.

04 OPERATIVITÀ

Guida all'installazione

La guida installazione compare solamente alla prima accensione o dopo il reset generale.

1). Premere i pulsanti ◀▶▲▼ per navigare nel menu e modificare le impostazioni. Premere il pulsante OK per confermare. Selezionare la lingua desiderata da visualizzare sul menu.

Selezionate la vostra lingua, modo Home/Shop mostrato a video.

Nota: la password di default è 6666.

Modalità CASA o NEGOZIO

①La modalità Casa è una modalità di risparmio energetico. La modalità Casa è raccomandata per impostazioni di visualizzazione normali ed è impostata come predefinita dal produttore.
②La modalità Negozio è un'opzione per rivenditori per pubblicità o presentazione dei prodotti. La modalità Negozio ha un'immagine più luminosa della modalità Casa.
③Potrai scegliere tra modo Home e Shop. Il modo Shop commuterà HDMI 1 automaticamente, per uscire premere exit.
2). Premere i pulsanti per selezionare DVB-T/DVB-C e quindi premere il pulsante OK per confermare.

DVB SELECT TYPE DVB-T DVB-C

a.Se si seleziona DVB-T, il passo successivo è selezionare il tipo di sintonia e il paese, quindi premere il pulsante OK per avviare la.

b. Se si seleziona DVB-C, il passo successivo è configurare il sistema DVB-C come (tipo di scansione /Frequenza/ID Rete/Simbolo (KS/S), quindi premere il pulsante OK per accedere al menu di selezione del tipo di sintonia e del paese, questo passo è lo stesso del DVB-T, selezionare il tipo di sintonia (DTV/ATV). Scegliere il paese giusto, premere il pulsante OK per avviare la sintonizzazione.

DVB-C Scan Menu Scan type Full Frequency 610000 Network ID Auto Symbol(KS/S) Auto OK MENU

3). La sintonizzazione dei canali inizia. Questa operazione può richiedere fino a 6 minuti. Il display mostrerà il progresso della sintonizzazione e il numero di canali trovati.
4). Se si vuole saltare la sintonizzazione ATV, premere il pulsante MENU per interrompere la sintonizzazione in corso. Apparirà una finestra a comparsa, premere il pulsante per selezionare YES per confermare. Si passerà direttamente alla sintonizzazione DTV. È possibile ripetere il passo precedente se si desidera saltare la sintonizzazione DTV. Un promemoria di installazione apparirà alla successiva accensione della TV.
5). Dopo il completamento della sintonizzazione, i canali sono organizzati in un ordine preimpostato. Se si desidera saltare canali, modificare l'ordine preimpostato o rinominare i canali, selezionare Programme Edit nel menu Channel.

Channel Tuning TV : 1 Programme(s) DTV : 0 Programme(s) Radio : 0 Programme(s) Data : 0 Programme(s) 36%... 668.75MHz (TV)

6)

1.1) Sintonizzazione automatica (DVB-T)

1). Premere il pulsante MENU e premere i pulsanti ▲▼ per selezionare il menu CHANNEL e quindi premere il pulsante OK.
2). Premere il pulsanti ▲▼ selezionare Auto Tuning e quindi premere il pulsante OK.

Auto Tuning OK DTV Manual Tuning ATV Manual Tuning Programme Edit Signal Information CI Information Software Update(USB)

3). Premere i pulsanti ▲▼per selezionare DVB-T/DVB-C Premere DVB-T e quindi premere il pulsante OK per confermare.

DVB SELECT TYPE DVB-T DVB-C

4). Nel meni Tipo di sintonizzazione, premere i pulsanti per selezionare ATV / DTV / DTV + ATV. Premere il pulsante quindavremere i pulsanti per selezionare il paese in cui si utilizzerà la TV. Premere il pulsante OK per confermare.

5). La sintonizzazione dei canali inizia. Questa operazione può richiedere fino a 6 minuti. Il display mostrerà il progresso della sintonizzazione e il numero di canali trovati.
6). Se si vuole saltare la sintonizzazione ATV, premere il pulsante MENU per interrompere la sintonizzazione in corso. Apparirà una finestra a comparsa, premere il pulsante per selezionare YES per confermare. Si passerà direttamente alla sintonizzazione DTV. È possibile ripetere il passo precedente se si desidera saltare la sintonizzazione DTV. Un promemoria di installazione apparirà alla successiva accensione della TV.
7). Dopo il completamento della sintonizzazione, i canali sono organizzati in un ordine preimpostato. Se si desidera saltare canali, modificare l'ordine preimpostato o rinominare i canali, selezionare Programme Edit nel menu Channel.

Channel Tuning TV : 1 Programme(s) DTV : 0 Programme(s) Radio : 0 Programme(s) Data : 0 Programme(s) 36%... 668.75MHz (TV)

1.2) Sintonizzazione automatica (DVB-C)

1). Premere il pulsante MENU e premere i pulsanti ▲▼ per selezionare il menu CHANNEL e quindi premere il pulsante OK.

2). Premere il pulsanti ▲▼ per selezionare Auto Tuning e quindi premere il pulsante OK.

Auto Tuning CX3 CABTV Manual Tuning ATV Manual Tuning Programme Edit Signs Information CI Information Software Update(USB)

3). Premere i pulsanti▲per selezionare DVB-T/DVB-C e quindi premere il pulsante OK per confermare.

DVB SELECT TYPE DVB-T DVB-C

4).Premere i pulsanti ▲▼ per selezionare Tipo di scansione/Simbolo (Ks/S) e quindi premere il pulsante OK per confermare.

DVB-C Scan Menu Scan type Full Frequency 610000 Network ID Auto Symbol(KS/S) Auto OK MENU

5). Nel menu Tipo di sintonizzazione, premere i pulsanti selezionare ATV / DTV / DTV + ATV. Premere il pulsante quindi premere i pulsanti lezionare il paese in cui si utilizzerà la TV. Premere il pulsante OK per confermare.

6). La sintonizzazione dei canali inizia. Questa operazione può richiedere fino a 6 minuti. Il display mostrerà il progresso della sintonizzazione e il numero di canali trovati.

7). Se si vuole saltare la sintonizzazione ATV, premere il pulsante MENU per interrompere la sintonizzazione in corso. Apparirà una finestra a comparsa, premere il pulsante ♦ per selezionare YES per confermare. Si passerà direttamente alla sintonizzazione DTV. È possibile ripetere il passo precedente se si desidera saltare la sintonizzazione DTV. Un promemoria di installazione apparirà alla successiva accensione della TV.

8). Dopo il completamento della sintonizzazione, i canali sono organizzati in un ordine preimpostato. Se si desidera saltare canali, modificare l'ordine preimpostato o rinominare i canali, selezionare Programme Edit nel menu Channel.

Channel Tuning TV : 1Programme(s) DTV : 0Programme(s) Radio : 0Programme(s) Data : 0Programme(s) 36%... 668.75MHz (TV)

NOTA:

Tutti i canali inclusi ATV, DTV e Radio possono essere sintonizzati in un'unica volta, se il tipo di sintonia è DTV+ATV.

Tutti i canali salvati verranno cancellati dopo la sintonizzazione automatica.

Dopo la sintonizzazione automatica, il canale passerà al primo canale DTV.

2.1) Sintonizzazione manuale DTV (DVB-T)

1). Premere il pulsante MENU e premere i pulsanti ▲▼ per selezionare il menu CHANNEL e quindi premere il pulsante OK.

2). Premere il pulsanti ▲▼ per selezionare DTV Manual Tuning e quindi premere il pulsante OK.

3). Apparirà la schermata di Sintonizzazione manuale DTV. Premere i pulsanti per selezionare il canale UHF desiderato e quindi premere il pulsante OK per iniziare la ricerca di tale canale. Quando il segnale è stato sintonizzato, l'immagine e la potenza del segnale sarà visualizzata sullo schermo.

4). Premere il pulsante MENU per ritornare al menu principale.

5). Premere il pulsante EXIT per uscire dal menu.

2.2) Sintonizzazione manuale DTV (DVB-C)

1). Premere il pulsante MENU e premere i pulsanti selezionare il menu CHANNEL e quindi premere il pulsante OK.

2). Premere il pulsanti▲▼ per selezionare CADTV Manual Tuning e quindi premere il pulsante OK.

Auto Tuning CADTV Manual Tuning UK ATV Manual Tuning Programme Edit Signal Information CI Information Software Update(USB)

3). Apparirà la schermata CADTV Manual Tuning. Premere i pulsanti ▲▼ per selezionare (Frequenza/Simbolo (ks/s/QAM tipo QAM) premere il pulsante OK per iniziare la ricerca di tale canale. Quando il segnale è stato sintonizzato, l'immagine e la potenza del segnale sarà visualizzata sullo schermo.

4). Premere il pulsante MENU per ritornare al menu principale.

5). Premere il pulsante EXIT per uscire dal menu.

CADTV Manual Tuning Frequency 450000 Symbol(Ks/s) 6875 QAM Type QAM 16 NO SIGNAL Reset Normal Good

3) Sintonizzazione manuale ATV:

Potete cambiare il sistema sonoro per ricercare nei canali analogici e affinare la sintonizzazione dei canali, quindi archiviare i canali selezionati.

ATV Manual Tuning Storage To 1 System BG Current CH 1 Search Fine-Tune Frequency 424.25 MHz Save MENU

NOTA:

Premete il tasto rosso del televideo per archiviare i canali dopo la sintonizzazione manuale

4). Modifica programma

Potete cancellare, rinominare, spostare, saltare, mettere tra i preferiti qualunque canale.

Cancella

Premendo il tasto rosso, il programma evidenziato dal cursore sarà cancellato.

Rinomina

Può rinominare solo i programmi ATV.

Spostate il cursore sul programma, premete il tasto verde del televideo per rinominare il programma.

Premete ▲▼ scegliere la lettera. Premete per◄postare il cursore.

Premete il tasto MENU per uscire dalla finestra di modifica. Premete EXIT per uscire dal menù.

Nota: I nomi dei programmi ATV possono essere al massimo di 5 lettere. I nomi dei programmi DTV possono essere di 25 lettere.

Sposta

Utilizzate i tasti freccia per selezionare il canale che volete spostare. Quindi premete il tasto Giallo per selezionare la funzione Sposta. Una volta attivato, utilizzate i tasti freccia per spostare e quindi premete OK per confermare.

Salta

Premete▲▼ per scegliere Il programma, premete il tasto blu del televideo per saltare il programma. Verrà visualizzato sul lato destro del programma. Scegliete il programma saltato, premete di nuovo il tasto blu, per annullare il salio del canale. L'immagine sparirà.

Preferiti

Premete▲▼per scegliere il programma,premete il tasto FAV,visualizzerà ♥ sul lato destro del programma. Scegliete il programma preferito, premete di nuovo il tasto FAV, potrete annullare la selezione del canale preferito, l'immagine ♥ sparirà.

Una volta che avrete creato il gruppo dei preferiti, potete premete il tasto FAV per accedere rapidamente al vostro canale preferito.

5). Informazioni Cl: (opzionale):

Questo menù può visualizzare le informazioni della scheda CI.

2. Menù immagini

Il secondo elemento del MENU è il PICTURE MENU (menù immagine). Potete regolare qui l'effetto delle immagini, come contrasto, luminosità, etc. Premete il tasto "OK" per spostarvi, premete il tasto "OK" per regolare.

1). Tint (tinta) è disponibile solo in sistema NTSC. 2). Ci sono quattro modalità di temperatura colori che possono essere selezionate: medio, caldo, freddo, utente. 3). Lo schermo è disponibile solo in modalità PC, dove si può regolare la posizione orizzontale, la posizione verticale, la dimensione e la fase.

3. Menù audio

Il terzo oggetto del MENU è il SOUND MENU (menù audio) Potete regolare qui l'effetto audio, come alti, bassi, bilanciamento etc.

Premete il tasto ▲ per spostarvi, premete OK per effettuare la regolazione.

Volume automatico: disponibile solo quando il volume del segnale in ingresso è troppo alto o distorto.

4. Menù orario

Il quarto oggetto del menù è il TIME MENU (menù orario). Potete regolare l'ora, gli orari di accensione e spegnimento automatico, il timer di spegnimento automatico, etc. Premete spostarvi, premete OK per effettuare la regolazione.

OPERATIVITÀ

Clock Off Time OK On Time Sleep Timer Auto Sleep Time Zone

NOTA:

Se entro 15 minuti il televisore non riscontra segnale, il televisore si spegnerà automaticamente, se l'Auto Sleep è attivo. L'ora può essere presa automaticamente dal sistema DTV.

5. Menù opzioni

Il quinto oggetto del MENU è l'OPTION MENU (menù opzioni) Potete regolare il Menu language (lingua menù), Audio language (Lingua audio), Subtitle language (lingua sottotitoli) etc.

OSDI Language OK Audio Languages Subtitle Language Country PVR File System Restore Factory Default Automatic power-down(Ay) Home/Shop Mode DCR

Spegnimento automatico

1. Se dopo 4 ore dall'accensione e non sono state effettuate modifice alla TV, ad esempio non è stato cambiato alcun canale o modificato il volume, la TV inizierà la sequenza di spegnimento. E una finestra di popup apparirà sullo schermo.

Dopo 150 secondi la TV passerà automaticamente in standby. Per uscire dallo spegnimento automatico premere qualsiasi tasto sul telecomando. 2. Per cancellare lo spegnimento automatico, nel menu Option selezionare Automatic powerdown (4H) Premere OK. Apparirà un messaggio di popup "Sel sicuro di voler abilitare lo spegnimento automatico?" Utilizzare il tasto freccia di destra per selezionare NO. Lo schermo della TV ritorna nel menu Option e l'opzione Automatic power-down (4H) sarà visualizzata. Automatic power-down (4H) OFF Per ritornare allo spegnimento automatico dopo 4 ore, ripatere quanto riportato in precedenza usano il tasto freccia di sinistra per selezionare YES

Nel PVR File system menu (menù file di sistema PVR) potete impostare una scheda USB come PVR.

Select Disk Check PVR File System Start USB Disk Format Time Shift Size Speed (Free Record Limit 6 Hz, ) OK MENU

NOTA:

Ripristinare le impostazioni di fabbrica cancellerà tutti i programmi e le password.

6. Menù blocco

Il sesto oggetto sul menù è il LOCK MENU (menù blocco). Potrete bloccare il sistema, impostare password, bloccare programmi ed impostare il parental control. Una volta che avrete attivato i blocchi, non potrete ricercare i canali o modificarli.

per scegliere il programma, premete il tasto verde del televideo per bloccare il programma. Se volete sbloccare il programma, entrate nel menù principale, inserite la password, quindi premete di nuovo il tasto verde. Parental guidance (Parental Control: Premete ▲▼ per scegliere il programma, premete il tasto verde del televideo per bloccare il programma. Se volete sbloccare il programma, entrate nel menù principale, inserite la password, quindi premete di nuovo il tasto verde. Parental guidance (Parental Control: Premete ◀▶ per scegliere il rating.

7. EPG (Guida Elettronica alla programmazione)

Il menù EPG è utilizzato per vedere cos'è trasmesso sul digitale terrestre (DTV) o sul canali radio durante la giornata. Per accedere al menù EPG, premete il tasto EPG, verrà visualizzato il seguente menù.

PROGRAMME GUIDE 26-Jan 11:40 1 TV3 Club/Super3-Naturalness... 2 3/24 No Information 3 TV6 HD No Information Record INFO Schedule Remind info notes

1. INFO

Utilizzate ✦ per scegliere i programmi, premete il tasto INFO, potete visualizzare le informazioni del programma evidenziato.

2. ○ Schema

Premete il tasto giallo. Può visualizzare la lista dello schema di promemoria, premete «scegliere la lista, premete il tasto rosso DELETE (cancella) per cancellare la lista di programmazione.

Premete il tasto rosso. Esso configura il programma da registrare.

4. Promemoria

Premete il tasto blu per scegliere un programma ed impostare l'orario di promemoria. Lo schermo televisivo salterà automaticamente al canale scelto all'orario del promemoria.

Reminder 1 TV3 37 Minute 11 Hour Jan Month 26 Date Once Mode OK BACK

8. Funzione PVR

1. Preparazione per registrare il programma

La funzione PVR è attiva solo con DTV Dall'OPTION MENU (menù opzioni) accedete al PVR File System in "OPTION MENU", scegliete "check PVR File System" (controlla il file di sistema PVR). Cliccate su "OK", fino a che "checking" cambia in "Success". Nota: controllate il termine "speed" (velocità). Se riporta la scritta "HD support" (supporto HD), significa che la velocità del dispositivo USB è disponibile per la differita e la registrazione. Se non è così, formattate il dispositivo, per assicurarvi che il dispositivo sia disponibile. Il "Free Record Limit" (limite di registrazione libera) è 6 ore, se lo spazio sul disco è sufficiente. Se lo spazio non è sufficiente, il tempo di registrazione dovrebbe essere più breve, a seconda dello spazio sul dispositivo. Durante il controllo "check PVR File System" (controllo del file di sistema PVR), non effettuate altre operazioni fino a che non è finito.

Le registrazioni devono essere effettuate con il sistema TV PVR. Esse possono essere riprodotte solo sulla stessa TV, non in altro tipo di dispositivo (computer, DVD, ecc.) che non è compatibile con il formato di file .TS. Si noti che per effettuare un qualsiasi tipo di registrazione, la TV richiederà di formattare il dispositivo USB collegato per memorizzare la registrazione.

ATTENZIONE. QUANDO SI FORMATTA, TUTTE LE INFORMAZIONI PRESENTI SUL DISPOSITIVO USB ESTERNO SARANNO PERSE E TUTTI I FILE CANCELLATI. MEMORIZZAZIONE SUL DISPOSITIVO.

Il file system USB limiterà le dimensioni del sistema di memorizzazione. File system: NTFS fino a 2TB FAT32 con fino a 192GB FAT16 con fino a 2GB Dal MENU OPTION, accedere al File System PVR come riportato di seguito:

OSD Language Audio Languages Subtile Language Country PVR File System OK Restore Factory Default Automatic power-down(4h) Home/Shop Mode DCR

Select Disk Check PVR File System USB Disk Format Time Shift Size Speed (Free Record Limit 6 Hr.) OK MENU

Selezionate disco: selezionate su quale disco salvare i file registrati.

Controllate il PVR File system (file di sistema PVR) controllate se il PVR File System è impostato sul dispositivo USB o no.

Formattare:

(Suggerisce di formattare il dispositivo con "High Speed Fs..." che può velocizzare la registrazione).

Il menù sottostante appare dopo la fine della Formattazione:

Select Disk	C:
Check PVR File System	Checking
USB Disk	Pass
Format	Pass
Time Shift Size	All
Speed	Checking
Free Record Limit	6 Hr.

Select Disk	C:
Check PVR File System	SUCCESS
USB Disk	Pass
Format	Pass
Time Shift Size	All
Speed HD Support	2730KB/S
(Free Record Limit)	6 Hr.

Se selezionate la modalità di formattazione "Hi Speed FS", allora potete cambiare la dimensione della differita.

Time Shift Size
Time Shift Disk Size	512 MB
SB 14 Mins
HD 4 Mins

2. Registrare il programma

Nel riprodurre da sorgente DTV, scegliete il canale e cliccate "record", apparirà la finestra di registrazione. Cliccate "record" (registrare) di nuovo, la schermata di registrazione sparirà e apparirà l'icona "REC" in alto a sinistra. Sparirà quando cliccate "stop".

3. Riprodurre la registrazione

Il programma registrato sulla "USB" sarà salvato nella cartella "_MSTPVR" sul dispositivo.

1. Le dimensioni di memorizzazione su USB possono essere tra 128MB e 500GB, ma per uso pratico si raccomanda da 2GB a 500GB.

2. Il video può diventare pixelato quando la frequenza video è troppo bassa. Ciò può essere causato dal collegamento di un cavo prolunga USB invece di collegare direttamente la USB alla TV

3. Non tutti i dispositivi USB sono compatibili.

Di seguito una lista di unità USB raccomandate.

I modelli che non sono riportati nella lista possono essere compatibili, ma non è garantito il loro funzionamento.

La lista di supporto USB è la stessa della funzione Timeshift, si vedano le pagine seguenti per i dettagli.

9.Funzione differita

Preparazione per registrare il programma

Questo televisore vi permette di mettere in pausa e registrare i programmi digitali in visione in un dispositivo di archiviazione USB, e di riprendere la visione nel punto in cui è stata interrotta.

NOTA:

- Sarà necessario formattare un dispositivo di archiviazione USB 2.0. Salvate i dati originali prima di formattare. Tutti i dati archiviati nel dispositivo USB saranno cancellati dopo la formattazione.

Formattare il dispositivo di archiviazione USB

Selezionate per formattare il dispositivo USB e assegnate la quantità di spazio per la funzione Differita.

NOTA:

- Il processo di formattazione impiegherà almeno 2 minuti. Non spegnete l'alimentazione o rimuovete il dispositivo USB durante la formattazione. - Durante la formattazione, verrà fatto un test di velocità sul dispositivo USB. Se fallisce, significa che il dispositivo USB potrebbe non supportare la funzione differita.

Registrare un programma DTV in pausa in un dispositivo di archiviazione USB

1. Mente siete in sorgente di ingresso DTV, inserite un dispositivo di archiviazione USB nella porta USB sul lato del televisore.
2. Premete PAUSE (29) per avviare la funzione differita.. Il programma TV è in pausa. Appare l'OSD della differita, e la registrazione inizia.
3. Premete STOP (28) per interrompere la funzione differita ed interrompere la registrazione del programma.

14 15 16 17 18 19 20 21 REPEAT I/OPEX PANESE STOP REV SWD PPBV NEXT SETUP SULE SARCK? 10* PROGRAM A-B ANGLE-SECRET CALL 28 27 26 25 24 23 22

NOTA:

• Siete pregati di non scollegare il dispositivo di archiviazione USB quando la funzione Time Shift (differita) è attivata.
  • 4GB di memoria archiviano circa 140 minuti.

Limitazioni della differita:

1. Quando la funzione Differita è attiva, sono disponibili solo i tasti PLAY/PAUSE/STOP/FWD/REV/VOL+/VOL-/MUTE e alcuni tasti operativi di base (ENTER/EXIT/tasti di navigazione).
2. La riproduzione video potrebbe non essere lineare e saltare se la velocità di registrazione USB non corrisponde ai requisiti minimi.
3. Non rimuovete il disco USB o spegnete l'alimentazione durante le operazioni in differita. Sarà annullata una volta che il segnale è perso.
4. Non rimuovete la sorgente di segnale durante le operazioni in differita.
5. Non cambiate rapidamente e ripetutamente l'operatività tra PLAY/PAUSE/FWD/REV.
6. Il video potrebbe diventare pixellato quando il bit rate video è troppo basso.
7. Non tutti i dispositivi USB sono compatibili. L'alimentazione necessario per l'hard disk USB dovrebbe essere <500MA Sotto trovate una lista dei Drive USB raccomandati. I modelli che non sono qui elencati possono essere compatibili, ma non è garantito.

• SanDisk Extreme™ Contour™ USB Flash Drive - 8GB SDCZ8-8192-E75
• SanDisk Extreme™ Contour™ USB Flash Drive -16GB SDCZ8-016G-A75
• Kingston DataTraveler 410 USB 2.0 Flash Drive 8GB DT410/8GB
• Kingston DataTraveler 410 USB 2.0 Flash Drive -16GB DT410/16GB
• OCZ Technology Rally2 USB 2.0 Flash Drive - 4GB OCZUSBR2DC-4GB
• OCZ Technology ATV USB 2.0 Flash Drive - 8GB OCZUSBATV-8GB
• OCZ Technology Rally2 USB 2.0 Flash Drive - 8GB OCZUSBR2DC-4GB
• SAMSUNG-HM500JI-500G

10. Lettore USB

Premete il tasto Sorgente, e selezionate USB nella lista sorgente, quindi premete OK per accedere al menù USB.

Haier Innovation Life PHOTO MUSIC TEXT MOVIE

Assicuratevi che il dispositivo USB sia collegato allo slot. Ci sono quattro tipi di media che possono essere selezionati, come foto, musica, film e testo. Selezionate il tipo di media premendo ◀premete il tasto OK per accedere al menù di selezione disco.

Haier Innovation Life ( Return C ) Get Back Find Back Help

Premete ◀▶ per selezionare il disco corretto e premete OK per visualizzare i file media e la lista delle cartelle o scegliete Return per tornare al menù di selezione del tipo di media.

Picture Return 723.482 100%+ Follow

Selezionate il file premendo◀ o ▲▼, quindi apparirà la cornice di anteprima. Premete il tasto ▶ per riprodurre il file a schermo intero. Quando il file (foto, film o testo) è in riproduzione, premete il tasto OK o Info per visualizzare la barra di controllo.

Utilizzate il tasto▶ per selezionare l'icona funzione, quindi premete OK per confermare la funzione. Premere Exit per nascondere la barra informazioni - eccetto per la musica.

NOTA:

Potete regolare la traccia audio, o il programma nel menù Info mentre riproducete il file video. Scegliete l'icona Info e premete OK per visualizzare il menù Info.

SUB-10.avi Resolution: 720x400 AudioTrack: 1/1 Subtitle: OFF Program: --/0 Size: 4142 KBytes Close

La riproduzione di Foto da USB è supportata per i seguenti formati:

—JPEG (Formato JPEG, file con estensione ".jpg")

—BMP (file con estensione ".bmp")

—PNG (file con estensione ".png")

La riproduzione di Musica da USB è supportata per i seguenti formati:

—MP3 (file con estensione ".mp3")

—WAV (file con estensione ".wav")

La riproduzione di Testo da USB è supportata per i seguenti formati:

—TXT (file con estensione ".txt")

La riproduzione di Video da USB è supportata per i seguenti formati:

—AVI (file con estensione ".avi")

—TS (MPEG2 & H.264)

05 RISOLUZIONE DEI PROBLEMI

IT-25 Manuale di istruzioni TV a schermo piatto con retroilluminazione a LED

Risoluzione dei problemi

La mia TV non visualizza l'immagine sul laptop / PC quando collegato.	La maggior parte dei PC e laptop quando collegati con uno spinotto VGA (lo spinotto blu a 15 pin sul proprio PC o laptop) richiede la pressione di alcuni pulsanti sulla propria tastiera per ottenere l'immagine su un TV o altro display esterno. Solitamente è il tasto F7 (Dell) o F4 (HP / Samsung) o F5 (Toshiba). Sui laptop, è necessario premere il tasto "Fn" contemporaneamente al tasto "F".
Ho collegato il mio PC/Laptop alla TV e ho l'immagine ma non l'audio. Perché?	Il cavo VGA trasporta solo le informazioni video o immagini. È necessario collegare un cavo separato collegato alla presa cuffia (jack 3,5 mm) sul proprio PC/Laptop alla presa da 3,5 mm (PC Audio IN) sulla propria TV. È necessario selezionare "PC" usando il pulsante Source sul proprio telecomando. In alternativa, collegare il proprio PC/Laptop usando un cavo HDMI se il proprio PC/Laptop ha un connettore HDMI. HDMI è sia audio sia video.
L'immagine non si ridimensiona automaticamente quando si cambiano i canali.	Verificare il rapporto di aspetto dell'immagine della TV sia impostato su 'Auto' per tutti gli ingressi ATV, DTV, SCART, HDMI 1, 2 ecc.Per impostare il rapporto di aspetto (Auto, 4:3 o 16:9). Premendo il pulsante Source si parte da ATV e ripetere la sequenza seguente per tutte le sorgenti di ingresso ATV, DTV, SCART, HDMI 1 e 2 in quanto ogni sorgente di ingresso è controllata separatamente.Premere il pulsante menu TVPremere la freccia Destra per accedere al sottomenu PicturePremere la freccia Giù per selezionare Aspect RatioSelezionare AutoPremere ExitRipetere per tutte le sorgenti di ingresso.
Ho collegato un lettore DVD o un altro dispositivo alla mia TV e non funziona.	Ciò vale per qualsiasi dispositivo collegato alla TV.1.Spegnere TV e DVD (staccare la presa a parete, non in standby).2.Spegnere qualsiasi dispositivo collegato alla presa SCART.3.Scollegare lo spinotto SCART dalla TV.4.Collegare e accendere la TV5.Collegare e accendere il DVD6.Selezionare HDMI dal menu Source7.Premere play sul lettore DVD e verificare che l'immagine sia riprodotta correttamenteNOTA: La presa SCART ha priorità su quella HDMI ed è importante che il dispositivo collegato alla presa SCART della TV sia spento (non in standby).Osservare queste istruzioni. Se il dispositivo funziona e il lettore DVD funziona, la TV è OK è solo un po' confusa.Probabilmente gli spinotti HDMI sono stati rimossi e ricollegati mentre la TV era accesa.Non rimuovere o collegare mai i cavi HDMI o qualsiasi altro dispositivo digitale con il dispositivo acceso.Spegnere sempre tutti i dispositivi quando si scollega o collega un qualsiasi dispositivo digitale.

Individuazione dei problemi della TV digitale e possibili soluzioni

Immagine sgranata

Im esempio tipico di problema di ricezione include l'immagine sgranata (pixilation) o immagine congelata, a volte si presenta anche tintinnio o stridio o abbassamento di suono o NESSUNA ricezione.

L'immagine può sgranarsi a causa di riduzione del segnale video digitale. La riduzione di segnale può verificarsi a causa di problemi dovuti a segnali deboli (se veda Antenne TV) o se si è collegati via cavo a un segnale cavo debole. Se il problema è il segnale debole, utilizzare un amplificatore per rafforzare il segnale. Un tecnico può aiutare nell'installazione di un amplificatore in linea o di un pre-amplificatore. Ciò rafforzerà la potenza del segnale e risolverà il problema del pixel.

Se si sta ricevendo un segnale TV via satellite, controllare che la parabola non si sia spostata a causa del forte vento o che il segnale non sia ostacolato da alberi. Gli alberi possono costituire un problema in quanto il segnale TV può cambiare a seconda se un albero tra la parabola e il satellite è spoglio o pieno di foglie.

Canali mancanti

Può essere che ci siano canali mancanti o si sta ricevendo da una regione sbagliata.

A volte i servizi interattivi (pulsante rosso) non funzionano. Ciò è causato solitamente da un segnale debole, si veda Antenne TV.

Antenne TV

La tv digitale terrestre (in chiaro) arriva alla vostra TV via antenna, le antenne vecchie che erano buone per la TV analogica possono non funzionare bene per il digitale ed è quindi necessario sostituirle. Se si stanno ricevendo alcuni ma non tutti i canali digitali sulla DTV (in chiaro) ad esempio si riceve BBC1, BBC2, Channel 4, ma non ITV o Channel 5, ciò solitamente è dovuto al fatto che l'antenna è di tipo a banda stretta, ed è necessario quindi sostituirla con una a banda larga.

Spinotti e cavi difettosi

Controllare la TV. Sono gli spinotti sul retro collegati correttamente alla corrente, all'antenna, al set top box, al videoregistratore, al lettore DVD o al registratore? Sisa che gli spinotti SCART si allentano con il tempo e possono comportare problemi sia con l'audio sia con il video (immagine). Il canale sinistro o destro, o entrambi i canali audio, sono silenziati e i colori sono scarsi o poco chiari. Premere gli spinotti SCART in modo fermo, ciò può risolvere il problema.

Gli spinotti HDMI devono essere inseriti fermamente; è l'ultimo millimetro che crea il contatto. Sollitamente la parte in plastica nera dello spinotto HDMI deve essere molto vicina o toccare quasi il corpo della TV o del dispositivo collegato.

Quando si collega un qualsiasi cavo HDMI possono verificarsi problemi se i cavi HDMI sono collegati quando la TV o altro dispositivo è acceso. Spegnere sempre sia la TV sia il dispositivo collegato. Se si devono collegare gli spinotti e le prese, spegnere la TV e ricollegare e riaccendere.

Ho collegato il mio PC alla TV. Non c'è audio.

Se si è collegato il PC o il laptop alla TV usando un cavo VGA (15 pin Sub D) non c'è audio, è necessario collegare un cavo audio separato alla TV dal PC o laptop.

Colori non naturali e toni carne

Toni carne non naturali e altri colori possono rappresentare un altro problema anche con una nuova HDTV. Ciò è dovuto alle impostazioni dell'immagine TV che sono ottimizzate per ambiente showroom. Risolvere il problema modificando la modalità immagine a naturale nel menu dell'immagine. Per maggiore precisione, cercare di impostare manualmente le opzioni di colore, contrasto e luminosità nel menu dell'immagine.

Bordi bianchi

I bordi bianchiintorno agli oggetti e alle persone solitamente compaiono se la nitidezza della TV è impostata troppo alta o se la TV utilizza una tecnologia avanzata di miglioramento del bordo. Andare al menu dell'immagine e regolare la nitidezza fino a quando il bordo bianco non scompare. Se il miglioramento del bordo è abilitato, cercare di disabilitarlo utilizzando il menu Service.

Video instabile

A volte il video può diventare instabile. Quando ciò avviene, verificare che il segnale sia abbastanza forte. Se il segnale è forte, il problema è con il cavo. Se la potenza del segnale è debole, cercare dirafforzare la potenza del segnale con l'aiuto di un amplificatore.

L'immagine non si adatta allo schermo.

Quando si collega II PC o II laptop alla TV, l'immagine può non adattarsi allo schermo. Controllare le Impostazioni del display sul proprio PC o laptop (Windows > Start > Pannello di controllo > Aspetto e personalizzazione > Impostazioni schermo) e selezionare la migliore risoluzione. Sulla TV selezionare: Menu TV > Picture > Settings e quindi provare AUTO, ZOOM1 o ZOOM2 per la migliore visualizzazione.

Collegamento USB

La connessione USB funziona solo con file *.jpg (foto) e *.mp3 (musica). Si noti che la TV non riconosce iPhone o iPod Apple collegati al connettore USB sulla TV. La TV può riprodurre altri file, ma a causa di più formati file diversi, non si garantisce che questi altri file funzionino.

Specifiche

TV LED LCD 46" Full HD 1080P Digital

Qualità immagine televisione:	FULL HDDigitale integrato.Dimensioni schermo:117cmRisoluzione 1920X1080 pixel 50Hz.
Connettività:	2 prese HDMI.1 presa SCART.Presa ingresso PC.Presa video component.Composite.1 porta USB.
Qualità audio:	Sistema audio stereo NICAM.2 x uscite RMS 8 watt.
Potenza assorbitain standby	<0.5W
Funzioni digitali:	Digitalmente interattivo.Testo digitale.Sottotitoli DVB (Digital Video Broadcasting) disponibili.Configurazione automatica.Scansione automatica per nuovi canali.Guida programmi attuale e successiva.Guida programmi elettronica 7 giorni (EPG).Top up TV compatibile.Slot CI.Descrizione audio compatibile.
Funzioni supplementari:	Sintonizzatore UHF/VHF.Timer di spegnimento.Blocco bambini.Immagine e testo.Batterie telecomando 2 x AAA (incluse).Dimensioni supporto VESA: 200 x 200 mmDimensioni confezione (LxAxP):1265x780x170Dimensioni set (LxAxP) con supporto:1674x703x280Dimensioni set (LxAxP) senza supporto:1674x645x78Peso confezione:1kgPeso set con supporto:1kgPeso set senza supporto: kg1.8

*La specifica delle parti di questo televisore qui fornita è solo per riferimento.
Potrebbero verificarsi differenze via via che la tecnologia del prodotto viene aggiornata.
Il progetto e le specifiche sono soggetti a cambiamenti senza notifica.

Descrizione dell'uscita Scart:

1. Quando la sorgente attiva è ATV/AV/SCART, il segnale di uscita scart è ATV.
2. Quando la sorgente attiva è DTV, il segnale di uscita scart è DTV.
3. Le altre sorgenti non hanno un segnale di uscita scart.

Schematics□ Blockdiagram√
