MANUAL DE USUARIO LET46C800HF HAIER

MENÚ CHANNEL 15Sintonía automática (DVB-T) 15Sintonía automática (DVB-C) 16Sintonización manual de DTV (DVB-T)Sintonización manual de DTV (DVB-C)Sintonización manual de ATV

MENÚ EPG (Guía electrónica de programación)

Preparativos para la grabación de un programa

Grabación de un programa Reproducir la grabación Función Timeshift (desplazamiento temporal) Seleccione el programa que desea grabar Formato de almacenamiento de la unidad USB Grabación de una emisión de TDT en pausa en el dispositivo de almacenamiento USB Limitaciones de la función Timeshift Reproductor USB

Solución de problemas 05 Solución de problemas

Bienvenidos Información importante 01 Seguridad y advertencias

Aviso de seguridad Advertencias y precauciones

Características principales Instrucciones sobre el montaje del soporte base 02 Introducción

Pautas de instalación para el montaje en pared Panel frontal

Conexiones posteriores AV

Conexión de su TV Interfaz común

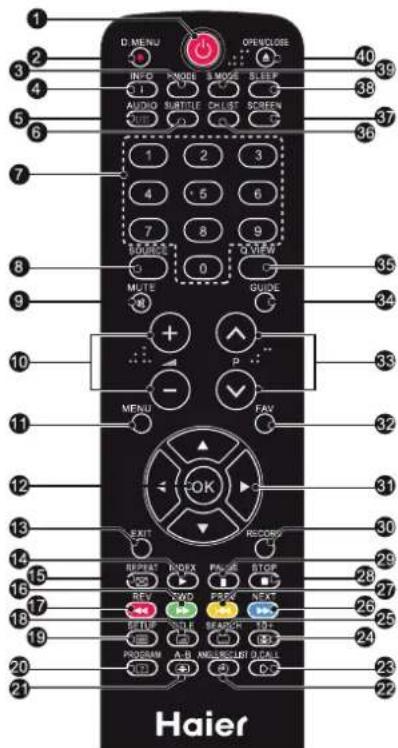

Mando a distancia 03 Mando a distancia

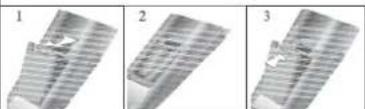

Contenido ContenidoInserte las baterías en el mando a distancia ES-1 Manual de instrucciones para TV LED plano con luz de fondoGracias por comprar este TV LED LCD de 46". Esta guía le ayudará a instalar y a comenzar a usar su TV. En principio, verifique los contenidos de su caja con la siguiente lista . LEA TODAS LAS INSTRUCCIONES ANTES DE USAR SU TELEVISOR Y GUÁRDELAS PARA CONSULTAS FUTURAS.PRECAUCIÓN ¡Ahora puede comenzar!

01 SEGURIDAD Y PRECAUCIONES

BIENVENIDO TV LED LCD Digital de 46" Full HD 1080P Mando a distancia 2 baterías AAA Manual de instrucciones Guía de inicio rápido 1 cable Scart 1 base

INFORMACIÓN IMPORTANTE

RIESGO DE DESCARGA ELÉCTRICA

NO ABRIR PRECAUCIÓNPARA REDUCIR EL RIESGO DE DESCARGA ELÉCTRICA. NO RETIRE LA CUBIERTA (O LA PARTE POSTERIOR). NO CONTIENE PIEZAS INTERNAS QUE EL USUARIO PUEDA REPARAR. ANTE CUALQUIER PROBLEMA, SOLICITE SERVICIO TÉCNICO A LA LÍNEA DE ASISTENCIA AL CLIENTE. EL SÍMBOLO DEL RAYO EN EL INTERIOR DE UN TRIÁNGULO, INDICA ALTA TENSIÓN EN SU INTERIOR. ES PELIGROSO TENER CUALQUIER TIPO DE CONTACTO CON LAS PIEZAS INTERNAS DE ESTE PRODUCTO. UN SIMBOLO DE EXCLAMACIÓN EN EL INTERIOR DE UN TRIÁNGULO: ESTE SÍMBOLO LE AVISA QUE SE HA INCLUIDO LITERATURA RELACIONADA CON EL FUNCIONAMIENTO Y CON EL MANTENIMIENTO CON ESTE PRODUCTO. PRECAUCIÓN: PARA REDUCIR EL RIESGO DE DESCARGA ELÉCTRICA E INCENDIO, NO COLOQUE EL TV CERCA DE LAS FUENTES DE HUMEDAD. NO UTILIZAR LIMPIADORES ABRASIVOS QUE PUEDAN RAYAR O DAÑAR LA PANTALLA LCD. EVITE EL CONTACTO CON OBJETOS QUE PUEDAN RAYAR LA PANTALLA LCD. NOTA: ESTÁ PROHIBIDO REPARAR LA UNIDAD USTED MISMO, Y HACERLO PUEDE DAR COMO RESULTADO LESIONES O DAÑOS AL PRODUCTO. SOLICITE SERVICIO TÉCNICO A LA LÍNEA DE ASISTENCIA AL CLIENTE. Manual de instrucciones para TV LED plano con luz de fondo ES-2AVISO DE SEGURIDAD Precaución: Para reducir el riesgo de descarga eléctrica, no retire la cubierta ni la parte trasera. No hay partes utilizables por el usuario en el interior. Para el servicio técnico, consulte al personal cualificado. Precaución: Para evitar peligro de incendios o descargas eléctricas, no exponga el aparato a la lluvia o la humedad. No exponga el producto al agua (goteo o salpicaduras), ni coloque objetos llenos de líquido, tales como jarrones, sobre el aparato. Mantenga el producto alejado de la luz solar directa y de fuentes de calor como radiadores o estufas. No obstruya los orificios de ventilación. Las ranuras y orificios del aparato sirven para su ventilación. Los orificios nunca deben estar obstruidos colocando el producto sobre un cojín, sofá, u otra superficie similar. No coloque el producto sobre un carrito, trípode, soporte o mesa, inestables. El aparato podría caer, produciendo posibles daños o lesiones. Nunca coloque objetos pesados o afilados sobre el panel o el marco. Desenchufe la alimentación de la toma de corriente cuando no se utilice el aparato. Se debe prestar atención a los aspectos medioambientales sobre la eliminación de la batería. PRECAUCIÓN: Un volumen excesivo en el sonido de los auriculares puede causar pérdida de audición. Este símbolo significa que este producto no se debe eliminar junto con el resto de desechos domésticos, según la U.E. Para evitar perjuicios sobre el medioambiente o la salud humana, causados por la eliminación descontrolada de residuos, recíclelo con responsabilidad, promoviendo la reutilización sostenible de los recursos materiales. Para deshacerse de su aparato usado, por favor, utilice los sistemas de recogida o contacte con el distribuidor al cual compró el producto. Ellos pueden recoger el producto para reciclarlo sin riesgos para el medio ambiente.

SEGURIDAD Y PRECAUCIONES

ES-3 Manual de instrucciones para TV LED plano con luz de fondoDim:515*320mm(不包括底座） Advertencia Para el funcionamiento de este televisor se utiliza alto voltaje. No retire la cubierta posterior de su aparato. Para servicio técnico, consulte al personal cualificado.

Para evitar peligro de incendio o descarga eléctrica, no exponga el televisor a la lluvia ni a la humedad. Advertencia

No deje caer ni introduzca objetos en las aberturas ni ranuras de la cubierta del televisor. Nunca derrame ningún tipo de líquido sobre el televisor. Advertencia Cuidado No obstruya los orificios de ventilación de la cubierta posterior. Una ventilación adecuada es esencial para evitar el fallo de los componentes eléctricos. Evite que el cable de alimentación quede atrapado bajo el televisor. Cuidado Nunca se suba, ni se apoye, ni empuje bruscamente el televisor o su soporte. Debe prestar especial atención a los niños. Si cayera, podría causar serias lesiones. Cuidado No coloque su televisor sobre un carrito, soporte, estantería, o mesa, inestables. Si cayera podría causar serias lesiones personales y daños al televisor. Cuidado Cuando el televisor no se vaya a usar durante un largo período de tiempo, es recomendable desconectar el cable de alimentación de la toma de corriente. Cuidado Si el televisor se va a incorporar a un compartimento o un lugar cerrado, se deben mantener unas distancias mínimas. La acumulación de calor puede reducir la vida útil de su televisor y también puede ser peligroso. Cuidado

ADVERTENCIAS Y CUIDADOS

Distancias mínimasSEGURIDAD Y PRECAUCIONES

Manual de instrucciones para TV LED plano con luz de fondo ES-4INSTALACIÓN PRECAUCIÓN *Coloque el TV en la estancia donde la luz no incida directamente sobre la pantalla.*La oscuridad total o los reflejos en la imagen en pantalla pueden causar fatiga ocular. Se recomienda una iluminación tenue e indirecta para un visionado cómodo. *Deje suficiente espacio entre el TV y la pared para permitir la ventilación.*Evite los lugares excesivamente calurosos para evitar posibles daños en la cubierta o fallo prematuro de los componentes. *No obstruya los orificios de ventilación durante el uso del TV. Parámetros principales Características principales Conexión HDMI y Euroconector;

Sonido Estéreo NICAM; 5 3 Función "TIME SHIFT" de desplazamiento en la emisión;Alta luminosidad, amplio Ángulo de visión2 Se puede utilizar como Televisor, dispositivo de visualización, pantalla de PC;1 PanelPAL/SECAM46"Entrada de video por Componentes >=400Entrada de vídeo Compuesto Nunca manipule ningún componente interno del TV ni cualquier otro control de ajuste que no se mencione en este manual. Todos los TV LED son equipos eléctricos de alta tensión.Cuando limpie el polvo o cualquier gota de agua en la PANTALLA o , o alrededor de los botones o conectores, debe desconectar el cable de alimentación del conector de alimentación.Limpie el TV con un paño suave y seco, libre de polvo.Durante las tormentas eléctricas, desconecte el cable de alimentación y el cable de la antena para evitar daños al TV y a otros dispositivos que estén conectados al mismo.Todas las reparaciones al TV deben efectuarse por personal de servicio en estas tareas.carcasacualificado 02 INTRODUCCIÓN Sistemas de TV Sistema de Señal de Vídeo Tensión de alimentaciónDefinición horizontal (líneas de TV)INTRODUCCIÓNPAL-B/G, I, D/KSECAM-B/G, D/K, L, L' AC 100-240V 50/60HzConsumo de energía 98 W Consumo de energía en modo tandbyPotencia de salida de Audio (THD ≤ 7%)<0.5W2 x 8WSeñal de entrada1 RGB(PC) analógico, 1 PC audio2 Interfaces multimedia de alta definición (HDMI)1 entrada de video compuesto1 entrada de audio1 Entrada de video por componentes1 euroconector 1 IC 1 USB1 Entrada de Antena >=350ES-5 Manual de instrucciones para TV LED plano con luz de fondoMODOS PREESTABLECIDOS

RESOLUCIÓN Frecuencia V.(KHz) Frecuencia H.(KHz)

Manual de instrucciones para TV LED plano con luz de fondo ES-6

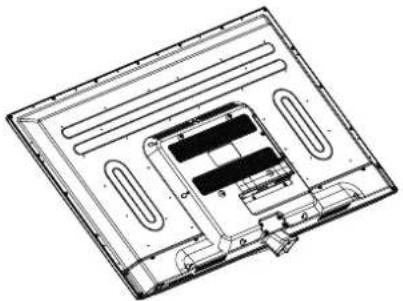

66.64Instrucción sobre el montaje del soporte base

1. Coloque el TV con la pantalla hacia abajo

sobre una superficie plana. Utilice una tela para protegerlo. Ubique la parte inferior en el soporte.

2. Fije el fondo girando el tornillo fuertemente

NOTAS DE INSTALACIÓN

Ubique el TV en una habitación en donde la luz no le refleje directamente sobre la pantalla. La oscuridad total o un reflejo en la pantalla pueden provocar cansancio en la vista. Se recomienda iluminación suave e indirecta para una visión cómoda. Deje espacio suficiente entre el TV y la pared a fin de permitir ventilación. Atención: El pie de esta TV no es posible rotarlo. Evite ubicaciones excesivamente calurosas para prevenir un posible daño o un fallo prematuro de los componentes. a la carcasa INTRODUCCIÓN ES-7 Manual de instrucciones para TV LED plano con luz de fondoINSTRUCCIONES DE INSTALACIÓN PARA EL MONTAJE EN PARED

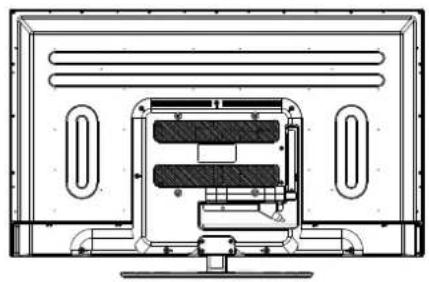

2. Retire los tornillos de la parte baja del televisor,

donde la base se une con el TV, y retire el soporte de la base (guárdelo en un lugar seguro para su uso en el futuro).

1. Coloque el Televisor LED LCD sobre una

superficie sólida. Por favor, coloque algún material suave sobre el frente de la pantalla para protegerla de cualquier daño.

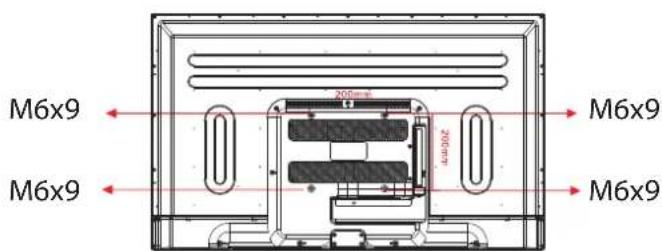

3. Utilice los cuatro tornillos suministrados para fijar el TV sobre el soporte de pared del TV (no

incluido), por medio de los cuatro orificios estándar VESA de la parte posterior del televisor. Este televisor puede montarse en pared de la siguiente manera: INTRODUCCIÓN

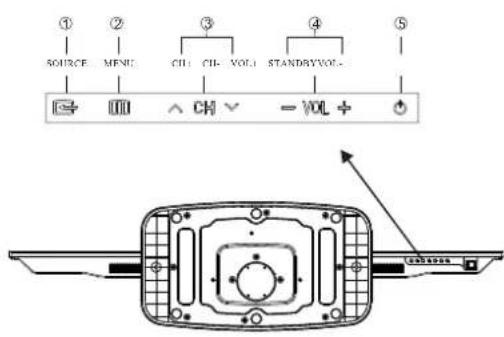

Sensor del mando a distancia Indicador LED: AZUL: ENCENDIDO ROJO: STANDBY. Teclado

BRON Muestra el menú fuente de entrada. MENU Muestra el MENÚ principal.

CH+/CH-En el modo TV, pulse CH+ o CH- para cambiar el canal de arriba abajo.En MENU, pulse CH+ o CH- para seleccionar las opciones. STANDBY VOL+/VOL-Ajusta el nivel del sonido.En MENU, ajuste la opción que .seleccionó

Panel frontal de control INTRODUCCIÓN ES-9 Manual de instrucciones para TV LED plano con luz de fondo

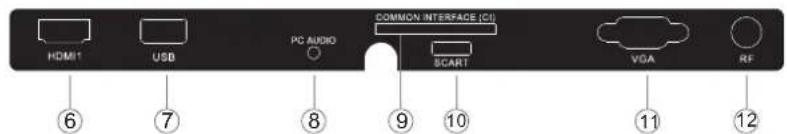

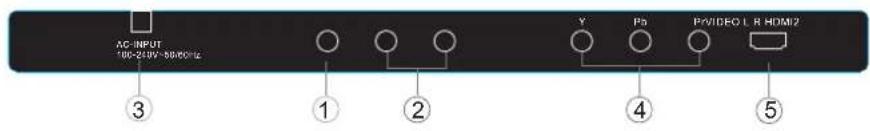

Fuente de alimentación CAHDMI2 HDMI1 USB

MENU CH+ CH- VOL+ STANDBYVOL-2 3 4 5entradaentradaentradaentradaentradaentradaentradaentradaentradaentradaentradaConexión de un reproductor de DVD/receptor decodificador de cable o satelital/consola de juegos/PC u ordenador portátil.Hay varias opciones para conectar un reproductor de DVD/receptor decodificador de cable o satelital/consola de juegos/PC u ordenador portátil a su TV.Opción 1 SCART Conecte un cable SCART (no incluido) de la conexión SCART en el TV al reproductor de DVD/receptor de decodificador de cable o satelital, o consola de juegos. Para seleccionar el dispositivo conectado con el cable SCART, pulse el botón SOURCE en el mando a distancia y utilice las teclas ▼▲ para seleccionar SCART, y pulse el botón OK.Nota: El TV estará en conexión SCART por defecto cuando se encienda.Opción 2 HDMI Si el dispositivo que desee conectar al TV está encendido, apáguelo primero. Conecte un cable HDMI (no incluido) de la conexión HDMI en el TV al reproductor de DVD/receptor de cable o satelital, o consola de juegos. Encienda el dispositivo que recién ha conectado al TV. Para seleccionar el dispositivo conectado con el cable HDMI, pulse el botón SOURCE en el mando a distancia y utilice las teclas ▼▲ para seleccionar HDMI, y pulse el botón OK. Opción 3 AV Audio Visual (amarillo/blanco/rojo) Asegúrese de que tanto el TV como el dispositivo estén apagados antes de realizar la conexión. Conecte los cables AV (no incluidos) de las conexiones de vídeo (amarillo) y de audio (blanco, rojo) en el TV al reproductor de DVD o a la consola de juegos, etc. Para seleccionar el dispositivo conectado con el cable AVI, pulse el botón SOURCE en el mando a distancia y utilice las teclas ▼▲ para seleccionar AV, y pulse el botón OK. Opción 4 COMPONENT (verde/azul/rojo) + (blanco/rojo) Asegúrese de que tanto el TV como el dispositivo estén apagados antes de realizar la conexión. Conecte los cables (no incluidos) de las conexiones COMPONENT IN (entrada de componente) Y, Pb, Pr (verde, azul, rojo) y L-Audio-R (blanco, rojo) en el TV al reproductor de DVD o a la consola de juegos, etc. Para seleccionar el dispositivo conectado con el cable AVI, pulse el botón SOURCE en el mando a distancia y utilice las teclas ▼▲ para seleccionar COMPONENT, y pulse el botón OK. Opción 5 VGA (Sub-D de 15 pines) Conecte un cable VGA (no incluido) de la conexión VGA en el TV a PC/ordenador portátil. Para seleccionar el PC/ordenador portátil conectado con el cable VGA, pulse el botón SOURCE en el mando a distancia y utilice las teclas ▼▲ para seleccionar PC, y pulse el botón OK. Nota: VGA es sólo vídeo. Para tener audio desde su PC/ordenador portátil, necesita conectar un cable por separado desde PC Audio (ficha de 3,5 mm) hasta la conexión para auriculares en su PC/ordenador portátil (ficha de 3,5 mm). Opción 6 USB La mayoría de las memorias USB pueden conectarse a su TV, y algunas cámaras digitales también pueden funcionar. Conecte la memoria USB (no incluida) o un cable USB (no incluido) al TV. Para seleccionar el USB conectado al TV, pulse el botón SOURCE en el mando a distancia y utilice las teclas ▼▲ para seleccionar USB, y pulse el botón OK. Nota 1: Sólo archivos *.jpg y *.mp3 funcionarán; no se garantiza el funcionamiento de otro tipo de archivos y puede que estos no funcionen. Nota 2: Los iPhones y iPods de Apple no son compatibles con su TV. Nota 3: Cuando conecte cualquier dispositivo a la conexión USB, mantenga la longitud del cable USB tan corta como sea posible. Conexión con su TV Haier INTRODUCCIÓN

Manual de instrucciones para TV LED plano con luz de fondo ES-10La ranura de la interfaz común (IC) está diseñada para admitir el módulo de acceso condicional (AC) y la tarjeta Inteligente a fin de ver los programas de televisión de pago y los servicios adicionales. Comuníquese con su proveedor de servicio de Interfaz Común para obtener más información acerca de los módulos y de la suscripción. Tenga en cuenta que no se proporcionan los módulos AC ni las tarjetas inteligentes, ni los ofrecemos como accesorios opcionales.

Advertencia Desconecte el TV antes de insertar los módulos en la ranura de la Interfaz Común. Inserte la CAM correctamente, luego la Tarjeta Inteligente a la ranura de la IC que se ubica en la parte lateral del TV. Encienda el TV, y éste mostrará el siguiente mensaje si se detecta el módulo AC. Aguarde unos minutos hasta que se active la tarjeta. Pulse el botón MENU y luego, el botón ▲▼ para seleccionar la opción de Información IC. Se muestra la información detallada en la tarjeta IC en uso. Pulse el botón OK para acceder al menú de la tarjeta. Consulte el manual de instrucciones del módulo para configurar los detalles. Cuando se retira el módulo, el siguiente mensaje aparecerá en la pantalla.

CAM Tarjeta Inteligente Módulo IC insertado Módulo IC retirado INTRODUCCIÓN ES-11 Manual de instrucciones para TV LED plano con luz de fondo1.ALIMENTACIÓN: Presiónelo para encender el TV.2. D.MENU: Sin función3. P.Mode: Para conmutar el modo de la imagen.4. INFO: Presiónelo para mostrar el estado actual de la señal, incluyendo la fuente de entrada y el modo del canal de audio.5. AUDIO l/ll: Presiónelo para seleccionar MONO, Nicam stereo para canales Analógicos. Seleccione idioma de audio para canales TDT.6. SUBTITLE: Presiónelo para activar o desactivar los subtítulos.7. Botones numéricos: Para acceder directamente a los canales.8. SOURCE: Selección de una fuente de entrada9. MUTE: Habilita o inhabilita el sonido.10. Control de volumen: Ajusta el nivel de sonido.11. MENU: Para mostrar el menú del TV. 12. OK: Para confirmar una selección.13. EXIT: Para salir del menú o para regresar al menú anterior.14. Índice de teletexto15.REPEAT: Sin función16. Botón verde de teletexto / Avance rápido de USB17. Botón rojo de teletexto / Retroceso rápido de USB18. Mezcla de teletexto19. Texto del teletexto20. Ver teletexto21. Tamaño del teletexto22. Teletext Time / REC.LIST (teletext time no tiene función)23. Modo de teletexto: Sin función24. Mantener teletexto25. Subcódigo de teletexto: Subpágina de teletexto26. Botón azul de teletexto / Archivo siguiente USB27. Botón Amarillo de teletexto / Archivo anterior USB28. PARAR USB29. REPRODUCIR / PAUSA USB30. INICIO DE LA GRABACIÓN31. Cursor ARRIBA, ABAJO, IZQUIERDA, DERECHA: Pulse para navegar hasta su selección.32. Fav: Utilizado para acceder a sus canales favoritos en el modo de TV analógica o de TDT.33. Seleccionar programa: Presione los botones para seleccionar el canal de TV siguiente o anterior.34. GUÍA: Presiónelo para mostrar la guía electrónica de programación en el modo de TV.35. Q.View: Para acceder al canal que se estaba viendo anteriormente.36. CH.LIST: Presiónelo para visualizar la lista de canales.37. Pantalla: Cambia la relación de aspecto de la imagen.38. Sleep: Activa el temporizador para apagar el TV.39. S.Mode: Para conmutar el modo de sonido.40. OPEN/CLOSE: Sin función. :No DVD Mando a distancia 03 Mando a distancia Inserte las baterías en el mando a distancia 1. Retire la tapa de las baterías. 2. Inserte las 2 pilas AAA 1.5v asegurándose de que la polaridad (+ o -) coincida con la polaridad marcada dentro de la unidad. 3. Coloque de nuevo la tapa de las baterías. Sustituya las baterías por otras nuevas, cuando el televisor comience a mostrar los síntomas siguientes: El funcionamiento es inestable o errático. A veces, el televisor no funciona con el mando a distancia. Observaciones:

1) Se recomienda el uso de pilas alcalinas.

2) Retire las baterías cuando estén gastadas o si el mando a distancia no se va a utilizar durante un período de tiempo prolongado.

Manual de instrucciones para TV LED plano con luz de fondo ES-12E TEXTO SELECCIONAR UNA

ESPERA REVELAR Pulse: U verkrijgt: LISTA TELETEXTO Introduzca el número de la página deseada, utilizando los botones 0 a 9 o arriba/abajo. Ejemplo: página 120, introduzca 120. El número aparece en la parte superior izquierda, el contador cambia y entonces aparece la página. Repita esta operación para ver otra página. Si el contador continúa buscando, significa que esa página no se transmite. Seleccione otro número. Están coloreados como se muestra en la parte inferior de la pantalla. Las cuatro teclas de colores se utilizan para acceder a los elementos o páginas correspondientes. Las áreas coloreadas parpadean cuando el elemento o la página no están aún disponibles. Esto le devuelve a la página de contenidos (normalmente la página 100). Algunas páginas contienen subpáginas que se muestran sucesivamente de forma automática. Esta tecla se utiliza para detener o retomar la muestra de subpáginas. La indicación aparece en la parte superior izquierda. Para congelar la página. Para mostrar u ocultar la información oculta (soluciones de juegos). El usuario puede establecer cuatro páginas favoritas para ser enlazadas directamente por las cuatro teclas coloreadas. Mientras el modo de lista esté activado, no hay posibilidad de utilizar la navegación TOP o FLOF con las teclas coloreadas. Los números de página favoritos se almacenarán y recuperarán en/desde la memoria no volátil de cada canal, mediante el software del sistema. Se usa para entrar o salir de los modos de teletexto. Aparece el sumario con una lista de elementos a los que puede accederse. Cada elemento tiene un número de página correspondiente de 3 dígitos. Si el canal seleccionado no emite teletexto, se mostrará la indicación 100 y la pantalla permanecerá en blanco (en este caso, salga del teletexto y seleccione otro canal). El Teletexto es un sistema de información emitido por algunos canales que puede ser consultado como un periódico. También ofrece acceso a los subtítulos para los telespectadores con problemas de audición o que no estén familiarizados con el idioma de transmisión (redes por cable, canales por satélite, etc.) Mando a distancia ES-13 Manual de instrucciones para TV LED plano con luz de fondoFUNCIONAMIENTO 04 FUNCIONAMIENTO Please select on OSD languageOK CzechEnglishFrenchItalianGreekSpanishDeutschMagyarNederlands PolskiRussianRomanian Password Please enter old password Please enter new password Confirm new password Home ModeMode SelectOK Shop ModeLa guía de instalación solo aparece la primera vez que se enciende el televisor o después de resetearlo. Guía de Instalación 1).Presione los botones◀▶▲▼ para navegar por el menú y cambiar los ajustes. Presione el botón OK para confirmar.Seleccione el idioma que desee para mostrar el menú.Selecciona el idioma que desées, Modo Casa/Tienda para mostrar en el menú. Aviso: La contraseña por defecto es 6666. 2). Presione los botones para seleccionar DVB-T/DVB-C y a continuación presione el botón OK para confirmar.

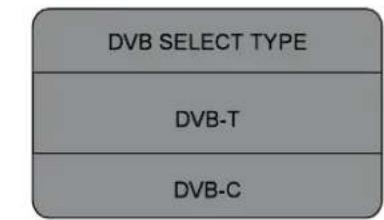

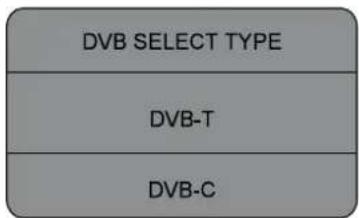

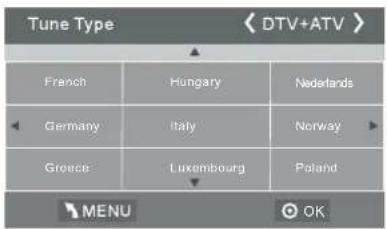

French Italy Greece Nederlands Poland Germany Hungary Luxembourg Norway a. Si seleccionó DVB-T, el paso siguiente es seleccionar el tipo de Sintonía y el país; a continuación presione el botón OK para comenzar a sintonizar.b. Si selecciona DVB-C, el paso siguiente es configurar el sistema DVB-C como (tipo de exploración / Frecuencia/ID de red/Símbolo (KS/S), entonces presione el botón OK para ir al menú del tipo de sintonía y de selección de país. Este paso es el mismo que DVB-T, seleccione el tipo de sintonía (DTV/ATV).Seleccione el país correcto, presione el botón OK para comenzar la sintonización. Modos CASA o TIENDA ①El modo Casa es un modo de ahorro de energía. El modo Casa se recomienda para los ajustes de visualización normal y es por el fabricante. ②El modo Tienda es una opción para los vendedores minoristas para la publicidad o presentación del producto. El modo Tienda brinda una imagen más brillante que el modo Casa. ③Puedes cambiar libremente entre los modos Casa y Tienda. Si eliges modo Tienda, se seleccionará automáticamente la el predeterminado entrada HDMI1 y deberá pulsar la tecla exit para abandonar el menú en pantalla.

1). Presione el botón MENU y a continuación presione los botones ▲▼ para seleccionar el menú CHANNEL y presione el botón OK. 2). Presione los botones para seleccionar Auto Tuning y a continuación presione el botón OK.

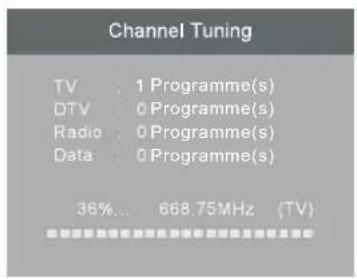

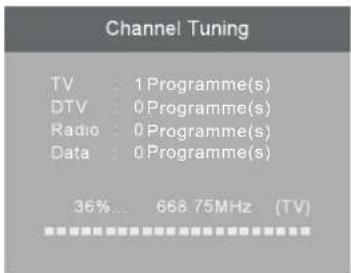

3). Comenzará la sintonización de canales. Esta operación puede tomar hasta 6 minutos. La pantalla mostrará el progreso de la sintonía y la cantidad de canales encontrados. 4). Si desea saltar la sintonización ATV (analógica), presione el botón MENU para interrumpir el proceso de sintonización. Se mostrará una pantalla emergente, presione el botón” ” y seleccione YES para confirmar. Entonces irá directamente a la sintonía de DTV. Puede repetir el paso anterior si también desea saltar la sintonización de TDT. La próxima vez que encienda el TV aparecerá un recordatorio de instalación. 5). Después que esté completa la sintonización, los canales se ordenarán en un orden preestablecido. Si desea saltar canales, modifique el orden preestablecido o cambie el nombre de los canales, seleccione Programme Edit en el menú Channel.

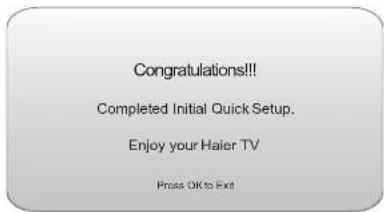

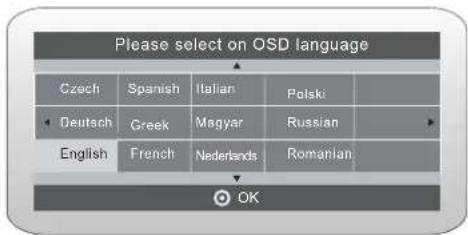

Congratulations!!! Completed Initial Quick Setup. Enjoy your Haier TV Press OK to Exit 3).Presione los botones▲▼para seleccionar DVB-T/DVB- C. Presione DVB-T y presione el botón OK para confirmar. 4). En el menú Tune Type presione los botones para seleccionar ATV / DTV / DTV + ATV. Presione el botón y a continuación presione los botones para seleccionar el país donde operará el TV. Presione el botón OK para confirmar.

1.MENÚ CHANNEL FUNCIONAMIENTO ES-15 Manual de instrucciones para TV LED plano con luz de fondo5) Comenzará la sintonía de canales. Esta operación puede tomar hasta 6 minutos. La pantalla mostrará el progreso de la sintonía y la cantidad de canales encontrados. 6). Si desea saltar la sintonización ATV, presione el botón MENU para interrumpir el proceso de sintonización. Se mostrará una pantalla emergente, presione el botón y seleccione YES para confirmar. Entonces irá directamente a la sintonía de DTV. Puede repetir el paso anterior si también desea saltar la sintonía de DTV. La próxima vez que encienda el TV aparecerá un recordatorio de instalación. 7). Después que esté completa la sintonización, los canales se ordenarán en un orden preestablecido. Si desea saltar canales, modifique el orden preestablecido o cambie el nombre de los canales, seleccione Editar Programa en el menú Canales.

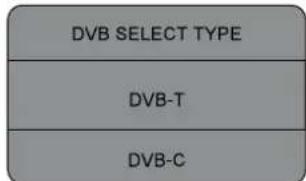

1.2 ) Sintonía automática (DVB-C)

2). Presione los botones ▲▼ para seleccionar Auto Tuning y a continuación presione el botón OK. Programme(s) Programme(s) Programme(s) Programme(s)

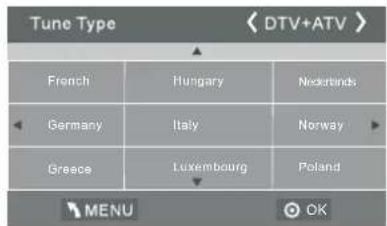

French Italy Greece Nederlands Poland Germany Hungary Luxembourg Norway 1). Presione el botón MENU y a continuación presione los botones ▲▼ para seleccionar el menú CHANNEL y presione el botón OK.

French Italy Greece Nederlands Poland Germany Hungary Luxembourg Norway 3). Presione los botones para seleccionar DVB- T/DVB-C y a continuación presione el botón OK para confirmar.

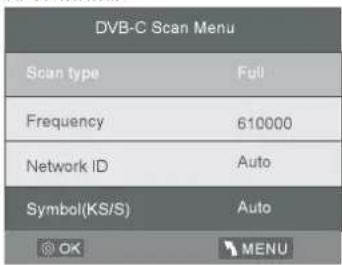

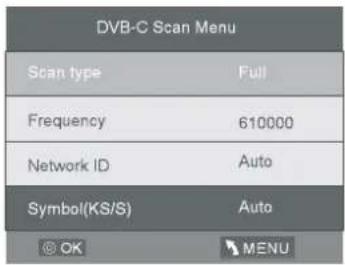

4).Presione los botones ▲▼para seleccionar el tipo de sintonización / Símbolo (Ks/S) y presione el botón OK para confirmar. 5). En el menú Tune Type presione los botones para seleccionar ATV / DTV / DTV + ATV. Presione el botón y a continuación presione los botones para seleccionar el país donde operará el TV. Presione el botón OK para confirmar.

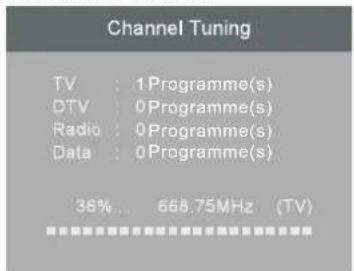

Manual de instrucciones para TV LED plano con luz de fondo ES-166). Comenzará la sintonización de canales. Esta operación puede tomar hasta 6 minutos. La pantalla mostrará el progreso de la sintonía y la cantidad de canales encontrados. 7). Si desea saltar la sintonización ATV (analógica), presione el botón MENU para interrumpir el proceso de sintonización. Se mostrará una pantalla emergente, presione el botón y seleccione YES para confirmar. Entonces irá directamente a la sintonía de DTV. Puede repetir el paso anterior si también desea saltar la sintonización de TDT. La próxima vez que encienda el TV aparecerá un recordatorio de instalación. 8). Después que esté completa la sintonización, los canales se ordenarán en un orden preestablecido. Si desea saltar canales, modifique el orden preestablecido o cambie el nombre de los canales, seleccione Edit Programme en el menú Channel.

2. 1) Sintonización manual de DTV (DVB-T)

Todos los canales, incluyendo ATV, DTV y Radio, pueden sintonizarse a la vez, si el Tipo de Sintonización es DTV+ATV. Todos los canales almacenados desaparecerán después de la sintonización automática. Después de la sintonización automática, el canal saltará al primer canal DTV. 2). Presione los botones ▲▼ para seleccionar DTV Manual Tuning y a continuación presione el botón OK. 4). Presione el botón MENU para regresar al menú principal. 5). Presione el botón EXIT para salir del menú.

2. 2 ) Sintonización manual de DTV (DVB-C)

1). Presione el botón MENU y a continuación presione los botones para seleccionar el menú CHANNEL y presione el botón OK.

3). Emergerá la pantalla de DTV Manual Tuning. Presione los botones para seleccionar el canal UHF deseado y a continuación presione el botón OK para comenzar la búsqueda de ese canal. Cuando se haya sintonizado la señal, la imagen y la intensidad de la señal de mostrarán en la pantalla.

1). Presione el botón MENU y a continuación presione los botones para seleccionar el menú CHANNEL y presione el botón OK. 2). 3). Emergerá la pantalla de CADTV Manual Tuning. Presione los botones

Presione los botones▲▼para seleccionar CADTV Manual Tuning y a continuación presione el botón OK. ▲▼ para seleccionar (Frecuencia /Símbolo (ks/s)/Tipo QAM), presione el botón OK para comenzar la búsqueda de ese canal. Cuando se haya sintonizado la señal, la imagen y la intensidad de la señal de mostrarán en la pantalla. 4).Presione el botón MENU para regresar al menú principal. 5).Presione el botón EXIT para salir del menú. Programme(s) Programme(s) Programme(s) Programme(s)

NOTA: FUNCIONAMIENTO ES-17 Manual de instrucciones para TV LED plano con luz de fondo5). Información sobre IC: (opcional) Este menú puede mostrar la información sobre la tarjeta IC. Renombrar: Utilice los Botones de Flecha para seleccionar el canal que desea mover. Luego, pulse el Botón Amarillo para seleccionar la función Mover. Una vez activo, utilice los Botones de Flecha para mover y luego pulse OK para confirmar.Sólo se pueden renombrar los programas de ATV.Desplace el cursor hasta el programa, pulse el botón verde del teletexto para renombrar el programa.Pulse para escoger el carácter. Pulse para desplazar el cursor.Pulse el botón MENÚ para salir de la edición, pulse SALIR para salir del menú. Nota: Los nombres de programas de ATV sólo pueden tener 5 caracteres, los nombres de programas de TDT pueden tener 25 caracteres.

Pulse el botón rojo del teletexto para almacenar los canales tras la sintonización manual.4). Editar programas:Usted puede Borrar, Renombrar, Mover, Saltar, y guardar en FAVORITOS cualquier programa. Borrar Pulse el botón rojo del teletexto, se borrará el programa en el cursor. Pulse▲▼para escoger el programa, pulse el botón azul del teletexto para saltarse ese programa. El símbolo se mostrará al lado derecho del programa. Escoja el programa que ha omitido, pulse el botón azul de nuevo, podrá cancelar la omisión. El símbolo desaparecerá. ATV Manual TuningStorage To 1System BGCurrent CH 1SearchFine-TuneFrequency 424.25 MHz

3) Sintonización manual de ATV:

Usted puede cambiar el sistema de sonido para buscar los canales analógicos y para una sintonización fina de los canales, luego almacenar los canales que haya seleccionado. Favoritos Pulse▲▼para escoger el programa, pulse el botón FAVORITOS, se mostrará al lado derecho del programa. Escoja el programa en FAVORITOS, pulse el botón FAVORITOS de nuevo, podrá cancelar la acción. El símbolo desaparecerá.Una vez creado su grupo de favoritos, puede pulsar la tecla FAVORITOS para acceder rápidamente a sus canales favoritos.1).El matiz sólo está disponible en el sistema NTSC.2).Hay cuatro modos de temperatura del color que pueden seleccionarse, medio, cálido, fresco, usuario.3). Pantalla, sólo está disponible en el modo PC, en el que se puede ajustar la posición horizontal, la posición vertical, tamaño y fase.

El tercer elemento del MENÚ es el MENÚ DE SONIDO.Aquí puede usted ajustar los efectos de sonido, tales como agudos, bajos, balance, etc.Pulse para desplazarse, pulse OK para ajustarlo. Volumen automático: Sólo está disponible cuando el volumen de señal de entrada es demasiado alto o presenta distorsión.Picture Mode StandardContrast 50Brightness 50Color 50Sharpness 75Tint 50Color Temperature MediumRed 50Green 50Blue 50

El cuarto elemento del menú es MENÚ DE HORA. Usted puede ajustar el reloj, activar/desactivar la hora, establecer el temporizador de apagado, etc. Pulse para desplazarse, pulse OK para ajustarlo. El segundo elemento del MENÚ es MENÚ DE IMAGEN.Aquí puede ajustar los efectos de imagen, tales como contraste, brillo, etc.Pulse para desplazarse, pulse OK para ajustarlo.

Manual de instrucciones para TV LED plano con luz de fondo ES-185. MENÚ DE OPCIONES El quinto elemento del MENÚ es el MENÚ DE OPCIONES. Puede ajustar el idioma del menú, el idioma de audio, el idioma de los subtítulos, etc.Si no hay señal durante 15 minutos, el TV se apagará automáticamente, siempre que esté activado el Apagado Automático. La hora del reloj puede obtenerse automáticamente del sistema TDT.

El sexto elemento del menú es el MENÚ DE BLOQUEO. Puede bloquear su sistema, establecer una contraseña, bloquear un programa, y establecer control parental. Una vez que haya establecido el bloqueo del sistema, no podrá buscar canales ni cambiar de programa.La contraseña por defecto es 0000. Si se la olvida, puede usar la super contraseña: 9443.Bloquear programa: Pulse ▲▼ para elegir el programa, pulse el botón verde del teletexto para bloquearlo.Si desea desbloquear el programa, por favor entre en el menú principal, introduzca la contraseña, y luego pulse el botón verde de nuevo. Control Parental: Pulse◀▶para elegir la calificación.

7. MENÚ EPG (Guía electrónica de programación)

El menú EPG se usa para ver lo que se está en TDT o en el canal de Radio en el día.Para tener acceso al menú EPG, pulse el botón EPG; se mostrará el siguiente menú:emitiendo1. Utilice para escoger los programas. Pulse la tecla INFO para mostrar información sobre el programa destacado. INFO

2. Pulse la tecla amarilla de teletexto. enumera la lista de grabaciones programadas. Pulse para escoger la lista.

Pulse la tecla roja para borrar la lista de programación.

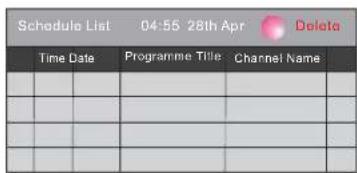

Programación Schedule List 04:55 28th Apr Delete Time DateProgramme TitleChannel Name Restaurar a los valores por defecto de fábrica, eliminará todos los programas y contraseñas. 1. Si después de 4 horas a partir del encendido no se hacen cambios en el TV, por ejemplo, no se cambia de canal ni se ajusta el volumen, el TV iniciará la secuencia de apagado automático.Aparecerá en la pantalla una ventana emergente.Después de 150 segundos el TV pasará automáticamente al estado de espera. Para anular el apagado automático, presione cualquier botón del mando a distancia.2. Para cancelar el apagado automático, seleccione Apagado automático (4H) en el Menú de opcionesPresione OK. Aparecerá un mensaje emergente "Are you sure you want to enable automatic powerdown?" (¿Está seguro de que desea habilitar el apagado automático?) Use la tecla de flecha derecha para seleccionar NO. La pantalla del TV vuelve al Menú de opciones y se mostrará la opción de Apagado automático (4H).Automatic power-down(4H) OFFPara volver al apagado automático después de 4 horas, repita lo anterior, excepto que utilice la tecla de flecha izquierda para seleccionar YES.En el menú de sistema de archivos PVR, puede configurar un disco USB para PVR.XXX’s to automatic power-downPlease press any Key to Cancel CHANNEL PICTURE SOUND TIME OPTION LOCK Lock System Block Program Parental Guidance Set Password

Pulse la tecla roja. Establece el programa que se va a grabar.

Pulse la tecla azul para escoger un programa y establecer una hora de recordatorio. La pantalla de TV pasará al programa escogido a la hora del recordatorio automáticamente. Recordatorio Verifique el Sistema de Archivos PVR: Verifique si el Sistema de Archivos PVR está instalado en el dispositivo USB o si no lo está. Formato: Select Disk USB 0Disk C:PVR File System Type Hi Speed FSPVR File System Size AllSD 104 MinsHD 29 Mins File System Size Seleccione el disco: Seleccione el disco para guardar el archivo de grabación. PVR File System Type FAT32SD 104 MinsHD 29 Mins File System Size 1.Preparativos para la grabación de un programa.

La función de grabación solo funciona en canales TDT. En el MENU DE OPCIONES, seleccione PVR. En el MENU DE OPCIONES, seleccione “check PVR File System” (verificar el Sistema de Archivos PVR). Pinche en “OK”, hasta que "checking” (verificación) cambie a “Success” (éxito). Nota: Verifique el término “speed” (velocidad). Si es “HD support” (soporte HD), significa que la velocidad del dispositivo USB está disponible para desplazamiento temporal y para grabación. De otro modo, formatee el dispositivo a fin de asegurar que el dispositivo esté disponible. El “Free Record Limit” (Límite libre de grabación) por defecto es de 6 horas, si el espacio en el disco es suficientemente grande. Si el espacio no es suficientemente grande, el tiempo de grabación será más corto; eso depende del espacio en el dispositivo. Durante la verificación “check PVR File System” (verificar Sistema de Archivos PVR), no realice ninguna otra operación hasta que ésta finalice. Las grabaciones realizadas con el sistema PVR de su televisor,. Pueden reproducirse solamente en el mismo TV, no en ninguna otra clase de dispositivo (computadora, DVD, etc.) que no sea compatible con el formato de archivos .TS. Tenga presente que para efectuar cualquier clase de grabación, el TV requerirá que usted formatee el dispositivo USB conectado para almacenar la grabación.

ADVERTENCIA. CUANDO FORMATEE EL DISPOSITIVO USB

EXTERNO, PERDERÁ TODOS LOS ARCHIVOS Y LA INFORMACIÓN QUE TENGA. ALMACENAMIENTO EN EL DISPOSITIVO. El formato del sistema de archivos del dispositivo USB limitará el tamaño del archivo. Sistema de archivos: NTFS hasta 2TB FAT32 con hasta 192GB FAT16 con hasta 2GB Desde el menú OPTION entre el Sistema de Archivos PVR como si indica a continuación: 1 TV337 Minute11 HourJan Month26 DateOnce ModeReminder BACK

Manual de instrucciones para TV LED plano con luz de fondo ES-20A continuación aparece el menú después de que el Formato finaliza:

2. Grabación de un programa

3. Reproducir la grabación

(Se sugiere formatear el dispositivo con “High Speed Fs...” Alta Velocidad SA que puede acelerar la grabación). Format disk Si selecciona el modo de formato “High Speed Fs”, puede cambiar el tamaño del cronodesplazamiento: Do not unplug USB device. Formatting,please wait Format disk Mientras se reproduce la fuente DTV, escoja el canal y pulse en “record” (grabar). El cuadro de grabación aparecerá. Pinche en “record” otra vez. El cuadro de grabación desaparecerá, y el ícono “REC” permanecerá en la parte superior izquierda. Éste desaparecerá hasta que pulse en “stop” (detener). El programa grabado en el dispositivo USB se guardará en la carpeta "_MSTPVR" del dispositivo.

1. El tamaño de almacenamiento del dispositivo USB

puede variar entre 128MB y 500GB, pero para el uso práctico se recomienda utilizar de 2GB a 500GB.

2. Cuando la tasa de bits es muy baja, la imagen puede

pixelarse. Esto puede estar provocado por la conexión de un cable de extensión USB en vez de conectar directamente el USB al TV

3. No todos los dispositivos USB son compatibles.

A continuación hay una lista de unidades USB recomendadas. Los modelos que no aparezcan en la lista pueden ser compatibles, pero no se garantiza que funcionen correctamente. La lista dispositivos USB soportados es la misma que para la función Timeshift, consulte las páginas siguientes para ver detalles. Start Exit Format disk Warning! All data will be lost. USB Disk Time Shift Size Select Disk C: Check PVR File System SUCCESS Format Pass Pass All Speed HD Support 2730KB/S Free Record Limit 6 Hr. USB Disk Time Shift Size Select Disk C: Check PVR File System Checking Format Pass Pass All Speed Checking Free Record Limit 6 Hr. MENU MENU Time Shift Size Time Shift Disk Size 512 MB SB 14 Mins HD 4 Mins FUNCIONAMIENTO ES-21 Manual de instrucciones para TV LED plano con luz de fondoSeleccione el programa que desea grabar 9.Función Timeshift (desplazamiento temporal) Este TV le permite grabar o poner en pausa el programa TDT que este visionando actualmente en un dispositivo de almacenamiento USB, y continuar desde el punto en el que se pausó. Se necesitará formatear un dispositivo de almacenamiento USB 2.0. Guarde sus datos originales antes de formatear. Todos los datos almacenados en el dispositivo USB se borrarán después del formato. Formato de almacenamiento de la unidad USB Seleccione formatear el dispositivo USB y asigne la cantidad de espacio para la función Timeshift. El proceso de formato tomará al menos 2 minutos. No desactive la alimentación ni retire el dispositivo USB durante el formato. Durante el formato, se realizará una prueba de velocidad al dispositivo USB. Si falla, significa que el dispositivo USB no puede soportar la función Timeshift. Grabación de una emisión de TDT en pausa en el dispositivo de almacenamiento USB No desconecte el dispositivo de almacenamiento USB cuando la función Timeshift esté activada. Con un dispositivo de 4 gb, se puede almacenar temporalmente hasta 140 minutos de emisión.

1. Mientras está en la fuente de entrada DTV, inserte el

dispositivo de almacenamiento USB en el puerto USB en la parte lateral del TV.

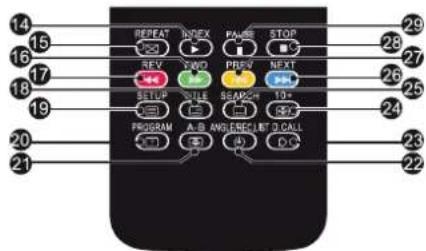

2. Pulse PAUSE (Pausa) (29) para comenzar la función

Timeshift. El programa de TV se pausa. Aparece el Timeshift en pantalla y comienza a grabar.

3. Pulse STOP (28) para detener la función Timeshift y

Manual de instrucciones para TV LED plano con luz de fondo ES-228. Esta función no está disponible para todos los TV digitales, tales como canales codificados o canales sólo de audio. Limitaciones de la función Timeshift:

1. Cuando la función Timeshift está activada, sólo las

teclas PLAY/PAUSE/STOP/FWD/REV/ VOL+/VOL-/MUTE y algunas teclas de funcionamiento básico (ENTER/EXIT/teclas de navegación) están disponibles.

2. La reproducción del video puede que no sea fluida y se

produzcan saltos en la imagen si la velocidad de grabación del USB no cumple con los requisitos mínimos.

3. No retire el disco USB ni desconecte la alimentación

mientras la función Timeshift está en uso.

4. mientras la función Timeshift está en uso..

5. No cambie las operaciones rápidamente ni

repetidamente entre PLAY/PAUSE/FWD/REV.

6. El video puede pixelarse si la tasa de transferencia de

video es demasiado baja.

7. No todos los dispositivos USB son compatibles. La

tensión del dispositivo USB debe de ser menor de 500Ma. A continuación hay una lista de unidades USB recomendadas. Los modelos que no estén en la lista pueden ser compatibles, pero su funcionamiento no está garantizado. SanDisk Extreme® Contour™ USB Flash Drive - 8GB SDCZ8-8192-E75 Unidad Flash USB SanDisk Extreme® Contour™ - 16GB SDCZ8-016G-A75 Unidad Flash USB 2.0 Kingston DataTraveler 410 - 16GB DT410/16GB Unidad Flash USB 2.0 Kingston DataTraveler 410 - 8GB DT410/8GB Unidad Flash USB 2.0 OCZ Technology Rally2 - 8GB OCZUSBR2DC-8GB Unidad Flash USB 2.0 OCZ Technology Rally2 - 4GB OCZUSBR2DC-4GB Unidad Flash USB 2.0 OCZ Technology Rally2 - 8GB OCZUSBR2DC-8GB

SAMSUNG-HM500JI-500G

FUNCIONAMIENTO ES-23 Manual de instrucciones para TV LED plano con luz de fondoPulse la tecla fuente y seleccione el USB en la lista fuente; pulse el botón OK para acceder al menú USB.

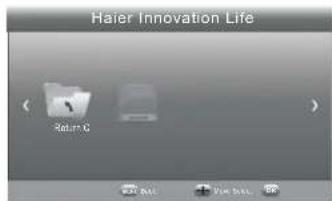

Asegúrese de que el dispositivo USB esté conectado en la toma USB del televisor. Hay cuatro opciones de tipo multimedia que pueden seleccionarse, tales como imagen, música, película y texto. Seleccione la opción de tipo multimedia estándar pulsando .Pulse el botón OK para acceder al menú de selección de disco.

Pulse ◀▶para seleccionar el disco adecuado y pulse OK para mostrar los archivos multimedia y la lista de carpetas, o escoja Return (Volver) para volver al menú de selección de tipo multimedia. Seleccione el archivo multimedia pulsando ◀▶o ▲▼, luego aparecerá el recuadro de vista previa. Pulse el botón ► para reproducir el archivo multimedia en pantalla completa. Cuando el archivo multimedia (tipo imagen, película o texto) se esté reproduciendo, pulse el botón OK o Info para mostrar la barra de control. Pulse botón OK para confirmar la función. Pulse

▼o "EXIT" para salir de la barra de control, salvo para música. para seleccionar el ícono de función, pulse el La reproducción del USB está soportada para los siguientes formatos de archivo de imagen: —JPEG ( formato JPEG, archivos con extensión "jpg") —BMP (archivos con extensión “bmp") —PNG (archivos con extensión "png") La reproducción del USB está soportada para los siguientes formatos de archivo de música: —MP3 (archivos con extensión “.mp3") —WAV (archivos con extensión “.wav") La reproducción del USB está soportada para los siguientes formatos de archivo de texto: —TXT (archivos con extensión “.txt") La reproducción del USB está soportada para los siguientes formatos de archivo de película: —AVI (archivo con extensión ".avi") —TS (MPEG2 & H.264) Pause FF Prev. NextFB Stop Repeat ALL00:04:22Set A

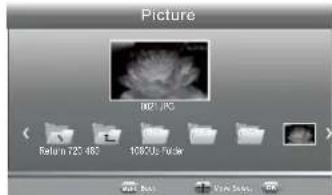

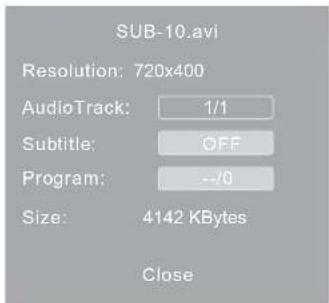

Picture Back MENU Move Select Return 720 480 1080Up Folder 0021.JPG0021.JPG SUB-10.avi Resolution: 720x400 Subtitle: Program: Size: 4142 KBytes Close AudioTrack: 1/1 OFF --/0 NOTA: Puede ajustar la pista de audio o el programa en el menú Info mientras se reproduce el archivo de video. Escoja el ícono Info y pulse OK para mostrar el Menú Info. FUNCIONAMIENTO

Manual de instrucciones para TV LED plano con luz de fondo ES-24Imagen Sonido Nieve Ruido Posición, dirección o conexión de la antena Comprobar Interferencias Ruido Equipos electrónicos, coche/moto, luz fluorescente Imagen normal Silencio Volumen(comprobar si está activado el Silencio o si las conexiones de audio son incorrectas) Sin imagen Cable de alimentación no conectado. Interruptor de alimentación apagado. Ajustes de Contraste y brillo / Volumen. Pulsar tecla Standby en el mando para examinarlo. Sin color Sonido normal Control del color Imagen partida Sonido normal o débil Resintonizar canal Sin color Ruido Sistema de TV Sonido normal Posición, dirección o conexión de la antena Síntoma del problema Borroso Sonido normal Cambie el formato de pantallaHay barras negras en la parte superior y en la parte inferior

SOLUCIÓN DE PROBLEMAS

05 SOLUCIÓN DE PROBLEMAS

Silencio ES-25 Manual de instrucciones para TV LED plano con luz de fondoMi TV no muestra la imagen en mi ordenador portátil/PC cuando se conecta. La mayoría de PCs y de ordenadores portátiles requieren que pulse algunos botones en su teclado para obtener una imagen en el TV o en otra pantalla externa, al conectarlos con un enchufe VGA (el enchufe azul de 15 pines en su PC o en su ordenador portátil). En general, esto es F7 (Dell) o F4 (HP/Samsung) o F5 (Toshiba). En ordenadores portátiles, tiene que pulsar la tecla “Fn” al mismo tiempo que la tecla “F”. He conectado mi PC/ordenador portátil al TV y obtengo una imagen, pero sin sonido. ¿Por qué? El cable VGA sólo transporta información de vídeo o de imagen. Necesita conectar un cable separado conectado a la conexión para audífonos (ficha de 3,5 mm) en su PC/ordenador portátil con la conexión de 3,5 mm (PC Audio IN) en su TV. Necesitará seleccionar “PC” utilizando el botón Source en el mando a distancia. O bien, conecte su PC/ordenador portátil utilizando un cable HDMI si su PC/ordenador portátil tiene un conector HDMI. HDMI es tanto audio como vídeo. La imagen no cambia su medida automáticamente al cambiar de canal. Verifique que Aspect Ratio (relación de aspecto) de la imagen del TV esté configurado en “Auto” en todas las entradas ATV, DTV, SCART, HDMI 1, 2, etc. Para configurar la relación de aspecto (Auto, 4:3 o 16:9), pulse el botón Source, comience en ATV y repita la secuencia que se muestra a continuación para todas las fuentes de entrada ATV, DTV, SCART, HDMI 1 y 2 ya que cada fuente de entrada se controla por separado. Pulse el botón TV Menu Pulse la flecha derecha para acceder al submenú Picture Pulse la flecha de abajo para seleccionar Aspect Ratio Seleccione Auto Pulse Exit Repita para todas las fuentes de entrada. Recién he conectado un reproductor de DVD u otro equipo en mi TV y no funciona. Esto aplica para cualquier equipo conectado al TV Apague el TV y el reproductor de DVD (desconéctelos del tomacorrientes, no los deje en "en espera"). Apague cualquier equipo conectado a la conexión SCART. Desconecte el enchufe SCART del TV. Conéctelo y encienda el TV. Conéctelo y encienda el reproductor de DVD. Seleccione HDMI del Menú Source Pulse Play en el reproductor de DVD y verifique que la película se reproduzca correctamente. NOTA: La conexión SCART tiene prioridad por sobre HDMI, y es importante que el equipo conectado a la conexión SCART en el TV esté apagado (no “en espera”). Tenga a bien prestar atención a esta información. Si el consejo funciona y el reproductor de DVD funciona, el TV está bien, sólo un poco confundido. Probablemente, los enchufes HDMI se hayan extraído y conectado de nuevo al encender el TV. Nunca extraiga ni conecte los cables HDMI o cualquier equipo digital con el equipo encendido. Siempre apague todos los equipos al desconectar o al conectar cualquier equipo digital. Resolución de problemas

SOLUCIÓN DE PROBLEMAS

Manual de instrucciones para TV LED plano con luz de fondo ES-26La imagen se ve pixelada Un ejemplo típico de un problema de recepción incluye el desgarro de imagen (pixelado) o el congelamiento de imagen. Algunas veces hay sonidos de chasquidos o de chillidos, se silencia o NO hay recepción por completo. Su imagen puede verse pixelada debido a la pérdida de señal de vídeo digital. La pérdida de señal puede ocurrir a causa de problemas con señales débiles (ver antenas de TV) o si está conectado por cable a una señal de cable débil. Si el problema son señales débiles, utilice un amplificador para reforzar la señal. Un técnico en cables puede ayudarlo a instalar un amplificador en línea o un preamplificador. Esto aumentará la fuerza de su señal y solucionará el problema de pixelado. Si está recibiendo su señal de TV por satélite, verifique que su antena no se haya movido por vientos fuertes o que la señal no haya sido bloqueada por árboles. Los árboles pueden ser un problema dado que la señal de TV puede cambiar dependiendo de si hay un árbol sin hojas o repleto de hojas entre la antena satelital y el satélite. Canales faltantes Puede ocurrir que compruebe que hay canales faltantes o que está recibiendo canales de la región incorrecta. Algunas veces, los servicios interactivos (botón rojo) no funcionan. En general, esto es causado por una señal débil; ver Antenas de TV. Antenas de TV La televisión terrestre digital (Freeview) viene a su TV por medio de una antena; puede ocurrir que la antena anterior que era buena para televisión analógica no funcione bien para la digital por lo que se puede necesitar una actualización. Si obtiene algunos, pero no todos los canales digitales en DTV (Freeview), por ejemplo, BBC1, BBC2, canal 4, pero no ITV o canal 5, en general, esto se debe a que su antena es de banda estrecha y necesita cambiarse a banda ancha. Conductores y cables defectuosos Verifique su TV. ¿Los conductores en la parte trasera están correctamente conectados con la red eléctrica, con la antena, con el decodificador o con el reproductor/grabador de vídeos/DVD? Los conductores SCART son conocidos porque se sueltan con el tiempo, y esto puede dar como resultado problemas tanto de audio como de vídeo (imagen). Se ha perdido el audio izquierdo, el derecho, o ambos, y los colores son pobres o turbios. Empuje los enchufes SCART firmemente hacia adentro, esto puede solucionar el problema. Los enchufes HDMI necesitan empujarse hacia adentro firmemente; sólo el último milímetro hace contacto. En general, la parte plástica posterior del enchufe HDMI debe estar muy cerca del cuerpo del TV o del componente o debe tocarlos. Cuando se conectan cables HDMI, puede experimentar problemas si se los conecta cuando el TV u otro componente están encendidos. Siempre apague tanto el TV como el componente que está conectando. Si ha verificado los enchufes y las conexiones, apague el TV y lo que haya conectado al TV, y luego enciéndalos otra vez. He conectado mi PC al TV. No hay sonido. Si conecta su PC u ordenador portátil al TV utilizando un cable VGA (Sub D de 15 pines) y no hay audio, necesita conectar un cable de audio por separado al TV desde su PC o de su ordenador portátil. Colores y tonos piel anormales Los tonos piel y otros colores anormales pueden presentar otro problema aun en un HDTV nuevo. Esto se debe a la configuración de imagen del TV, que está optimizada para un ambiente de exhibición. Solucione esto cambiando el modo de image n a natural en el menú Picture. Para mayor precisión, intente configurar las opciones de color, de contraste y de brillo en el menú Picture, en forma manual. Bordes blancos Los bordes blancos alrededor de los objetos y de la gente, en general, aparecen tanto si la definición del TV está configurada en un nivel muy alto o si su televisor utiliza tecnología de procesamiento de mejora de bordes. Vaya al menú Picture y ajuste la definición hasta que el borde blanco desaparezca. Si la mejora de bordes está activada, intente desactivarla utilizando el menú Service. Vídeo entrecortado A veces, el vídeo puede verse entrecortado. Cuando esto ocurra, verifique si la señal es lo suficientemente fuerte. Si la señal es fuerte, el problema es con el operador de cable. Si la fuerza de la señal es débil, intente aumentarla con la ayuda de un amplificador. La imagen no llena la pantalla Al conectar PCs u ordenadores portátiles al TV, puede ocurrir que la imagen no llene la pantalla. Verifique la configuración de pantalla en su PC u ordenador portátil (Windows > Start > Control Panel > Appearance y Personalization > Display settings) y seleccione la mejor resolución. En su TV, seleccione: TV Menu > Picture > Settings y luego intente AUTO, ZOOM1 o ZOOM2 para obtener la mejor visualización. Conexión USB La conexión USB funcionará con archivos *.jpg (foto) y *.mp3 (música). Tenga en cuenta que el TV no reconoce ningún iPhone o iPod de Apple conectados al conector USB en el TV. El TV puede reproducir archivos, pero debido a los múltiples y diferentes formatos de archivo, no se garantiza que estos otros formatos de archivo funcionen. Resolución de problemas de TV digital y posibles soluciones

SOLUCIÓN DE PROBLEMAS

ES-27 Manual de instrucciones para TV LED plano con luz de fondoEspecificación Calidad de imagen de TV:FULL HDDigital integradaTamaño de pantalla: Resolución 1920x1080 píxeles, 50 Hz.117cm TV LED LCD Digital de 46" Full HD 1080P Características adicionales:Sistema de sonido estéreo NICAM2 salidas de alimentación RMS de 8 wattsCalidad de sonido:Características digitales:Consumo de energía en modo Standby <0.5WConectividad:

SOLUCIÓN DE PROBLEMAS

2 conexiones HDMI1 conexión SCARTConexión de entrada para PCConexión de vídeo para componentesCompuesto.1 puerto USBDigitalmente interactivo.Texto digitalSubtítulos de emisión de vídeo digital (DVB, por sus siglas en inglés) disponibles.Configuración automática.Búsqueda automática de nuevos canalesGuía de programación actual y siguienteGuía de programación electrónica (EPG) para 7 díasCompatible con Top up TV.Ranura de ICCompatible con audiodescripción.Sintonizador UHF/VHFTemporizadorBloqueo infantilImagen y texto2 baterías AAA (incluidas) requeridas para el mando a distanciaTamaño de montaje VESA: 200 x 100 mmTamaño del paquete (ancho x alto x profundidad): Ajustar tamaño (ancho x alto x profundidad) con soporte: Ajustar tamaño (ancho x alto x profundidad) sin soporte: Peso del paquete: kgAjustar peso con soporte: kgAjustar peso sin soporte: kg1285x780x1701074x703x2801074x645x78

*Las especificaciones sobre las piezas de este TV que se proporcionan en el presente son solamente a modo de referencia.Puede haber diferencias a medida que la tecnología del producto se actualiza.El diseño y las especificaciones están sujetos a modificaciones sin aviso.Descripción de salida Scart:1. Cuando la fuente en uso sea ATV/AV/SCART, la señal de salida scart será analógica.2. Cuando la fuente en uso sea DTV, la señal de salida scart será TDT.3. Otras fuentes no tienen señal de salida scart. Manual de instrucciones para TV LED plano con luz de fondo ES-28Leggere questo manuale con attenzione prima di utilizzare l'unità e conservarlo per futuro riferimento. TV a schermo piatto con retroilluminazione a LED MANUALE DI ISTRUZIONIGuida all'installazione 04 Operatività
