GEBRUIKSAANWIJZING LET46C800HF HAIER

LED-achtergrondverlichte platte TV GEBRUIKSAANWIJZING

Lees deze handleiding zorgvuldig door alvorens het toestel te gebruiken en bewaar het voor latere naslag.

Inhoud

01 Veiligheid en waarschuwingen

Welkom....2

Belangrijke informatie....2

Mededeling over de veiligheid....3

Waarschuwingen en voorzichtigheid....4

02 Introductie

Belangrijkste kenmerken....5

Montagewijze van het voetstuk....7

Richtlijnen voor monteren aan een muur...... 8

Het voorpaneel....9

AV-verbindingen....9

Het aansluiten van uw tv....10

Gemeenschappelijke interface.... 11

03 Afstandsbediening

Afstandsbediening....12

Programma wijzigen....18

CI-informatie....18

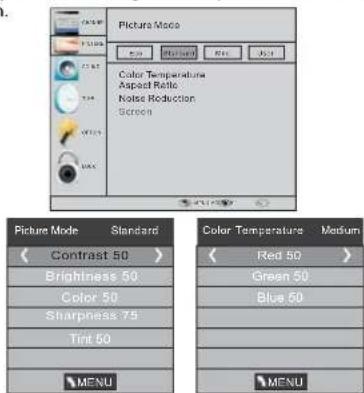

BEELD MENU.18

GELUID MENU 18

TIJD MENU 18

INSTEL MENU 19

KINDERSLOT MENU 19

EPG-MENU (electronische programmagids)..... 19

PVR-FUNCTIE....20

Voorbereiding om een programma op te nemen...... 20

Het programma opnemen....21

Een nummer afspelen....21

Functie om de tijd te verschuiven 22

Voorbereiding om een programma op te nemen.... 22

USB-DRIVE OPSLAG FORMATTEREN....22

OPNEMEN VAN EEN GEPAUZEERD DTV-

PROGRAMMA NAAR EEN USB-

05 Oplossen van problemen

Oplossen van problemen 25

Specificatie.28....

01 Veiligheid en waarschuwingen

WELKOM

Hartelijk dank voor de aanschaf van deze 46" LED/LCD-tv. Deze handleiding zal u helpen bij het opzetten en het gebruik van uw tv.

Controleer eerst de inhoud van de doos, met de onderdelen die vermeld staan op de onderstaande lijst:

46" volledige HD 1080P LED/LCD-tv

Afstandsbediening

2x AAA batterijen

Handleiding

Snelle startgids

scart kabel*1

Stand

Nu kunt u beginnen!

BELANGRIJKE INFORMATIE

LEES EERST ALLE INSTRUCTIES DOOR EN BEWAAR DEZE HANDLEIDING VOOR LATERE VERWIJZING.

LET OP!

KANS OP EEN ELEKTRISCHE SCHOK

NIET OPENEN

LET OP!

MAAK DE AFDEKPLAAT (OF ACHTERKANT) NIET OPEN, DIT OM HET RISICO VAN EEN ELEKTRISCHE SCHOK TE VOORKOMEN. ER BEVINDEN ZICH GEEN GEBRUIKERSONDERDELEN IN DIT APPARAAT. NEEMT U CONTACT OP MET DE KLANTENDIENST VOOR EVENTUELE PROBLEMEN. ER BEVINDT ZICH EEN BLIKSEMSCHICHT/PIJLSYMBOL IN DE DRIEHOEK. DIT SYMBOOL GEEFT AAN DAT ER ZICH EEN HOOG VOLTAGE BINNENIN BEVINDT. HET KAN GEVAARLIJK ZIJN OM ELKE VORM VAN CONTACT TE MAKEN MET DE ONDERDELEN BINNENIN DIT PRODUCT. ER BEVINDT ZICH EEN UITROEPTEKEN IN DE DRIEHOEK: DIT SYMBOOL ATTENDEERT U EROP DAT ER BELANGRIJKE LITERATUUR MEEGELEVERD IS BIJ DIT PRODUCT BETREFFENDE HET ONDERHOUD EN INBEDRIJFSTELLING.

LET OP:PLAATS HET TV-TOESTEL NIET IN DE BUURT VAN VOCHTIGHEID, DIT OM HET RISICO VAN ELEKTRISCHE SCHOKKEN EN BRAND TE VERMIJDEN. GEBRUIK GEEN SCHURENDE SCHOONMAAKMIDDELEN DIE KRASSEN OF SCHADE AAN HET LCD-SCHERM KUNNEN AANBRENGEN. VOORKOM CONTACT MET VOORWERPEN DIE HET LCD-SCHERM KUNNEN BESCHADIGEN.

OPMERKING:HET ONDERHOUDEN VAN HET APPARAAT DOOR UZELF IS NIET TOEGESTAAN EN KAN TOT LETSEL LEIDEN, OF TOT SCHADE AAN HET PRODUCT. NEEM CONTACT OP MET DE KLANTENDIENST VOOR AL HET ONDERHOUD.

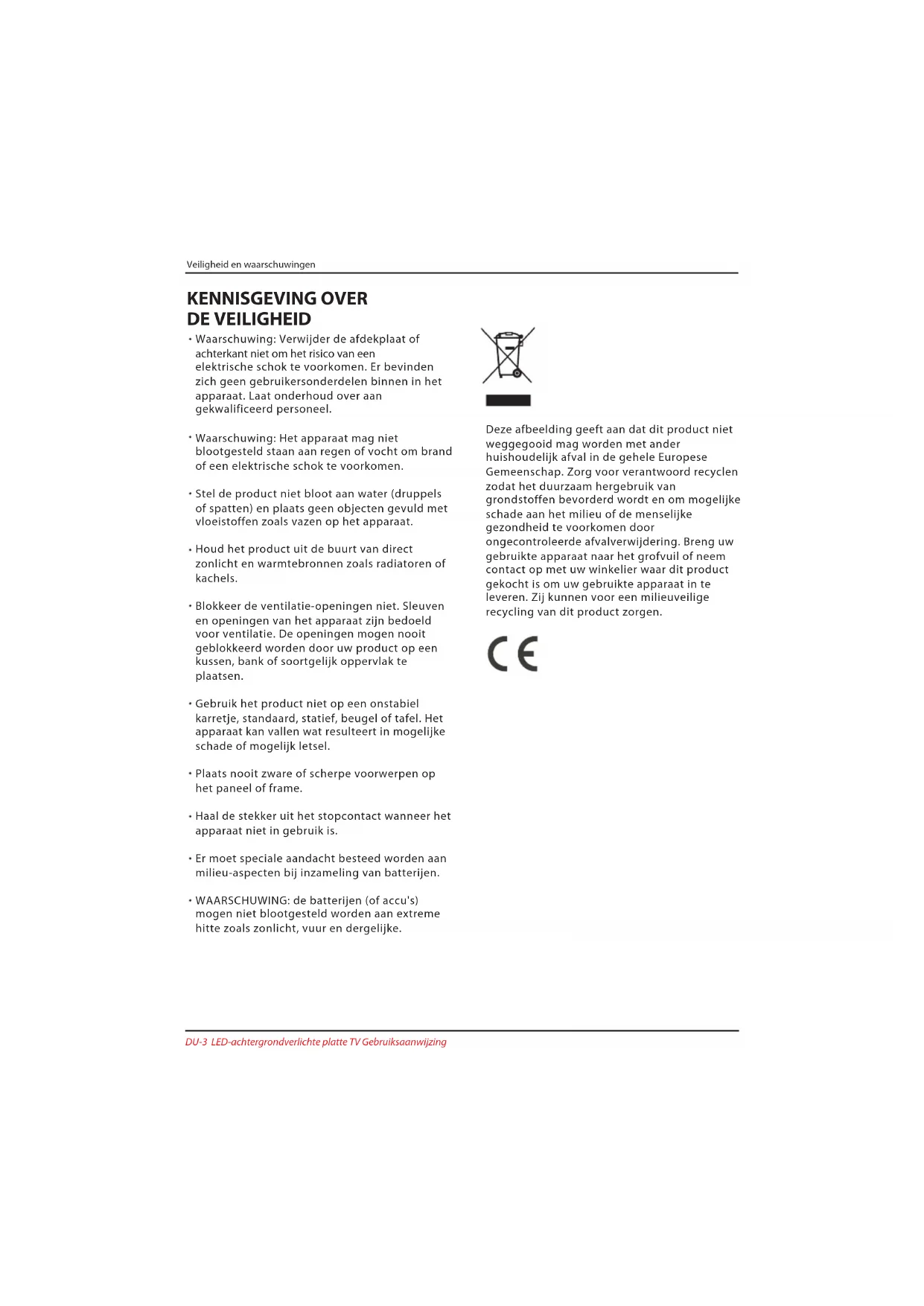

KENNISGEVING OVER DE VEILIGHEID

• Waarschuwing: Verwijder de afdekplaat of achterkant niet om het risico van een elektrische schok te voorkomen. Er bevinden zich geen gebruikersonderdelen binnen in het apparaat. Laat onderhoud over aan gekwalificeerd personeel.
  • Waarschuwing: Het apparaat mag niet blootgesteld staan aan regen of vocht om brand of een elektrische schok te voorkomen.
• Stel de product niet bloot aan water (druppels of spatten) en plaats geen objecten gevuld met vloeistoffen zoals vazen op het apparaat.
• Houd het product uit de buurt van direct zonlicht en warmtebronnen zoals radiatoren of kachels.
• Blokkeer de ventilatie-openingen niet. Sleuven en openingen van het apparaat zijn bedoeld voor ventilatie. De openingen mogen nooit geblokkeerd worden door uw product op een kussen, bank of soortgelijk oppervlak te plaatsen.
• Gebruik het product niet op een onstabiel karretje, standaard, statief, beugel of tafel. Het apparaat kan vallen wat resulteert in mogelijke schade of mogelijk letsel.
• Plaats nooit zware of scherpe voorwerpen op het paneel of frame.
• Haal de stekker uit het stopcontact wanneer het apparaat niet in gebruik is.
• Er moet speciale aandacht besteed worden aan milieu-aspecten bij inzameling van batterijen.
• WAARSCHUWING: de batterijen (of accu's) mogen niet blootgesteld worden aan extreme hitte zoals zonlicht, vuur en dergelijke.

Deze afbeelding geeft aan dat dit product niet weggegooid mag worden met ander huishoudelijk afval in de gehele Europese Gemeenschap. Zorg voor verantwoord recyclen zodat het duurzaam hergebruik van grondstoffen bevorderd wordt en om mogelijke schade aan het milieu of de menselijke gezondheid te voorkomen door ongecontroleerde afvalverwijdering. Breng uw gebruikte apparaat naar het grofvuil of neem contact op met uw winkelier waar dit product gekocht is om uw gebruikte apparaat in te leveren. Zij kunnen voor een milieuveilige recycling van dit product zorgen.

Deze televisie-ontvanger gebruikt hoge spanningen tijdens de werking. Verwijder de afdekplaat of achterkant van dit apparaat niet. Laat onderhoud aan gekwalificeerd personeel over.

Waarschuwing

Stel de televisie-ontvanger nooit bloot aan regen of vocht om brand of een elektrische schok te vermijden.

Waarschuwing

Laat dit product niet vallen, duw geen objecten in de gleuven of openingen van de televisie. Mors nooit enige vloeistof op de televisieontvanger.

Voorzorgsmaatregelen

Blokkeer de ventilatie-openingen aan de achterkant niet. Voldoende ventilatie is essentieel om te voorkomen dat elektrische componenten falen.

Voorzorgsmaatregelen

Zorg ervoor dat het snoer zich nooit onder de televisie-ontvanger bevindt.

Voorzorgsmaatregelen

Leun of sta nooit op de televisie of standaard, of druk er niet plotseling tegenaan. Besteed speciale aandacht aan kinderen. Een ernstig letsel kan veroorzaakt worden indien het toestel valt.

Voorzorgsmaatregelen

Plaats uw televisie niet op een onstabiel karretje, standaard, plank of tafel. Een ernstig letsel aan een individu of schade aan de televisie kan veroorzaakt worden indien het valt.

Voorzorgsmaatregelen

Het is raadzaam om de stekker uit het stopcontact te halen wanneer de televisie-ontvanger langere tijd niet gebruikt wordt.

Minimum alstanden

Voorzorgsmaatregelen

Indien de televisie ingebouwd wordt in een compartiment of soortgelijke behuizing, moeten de minimum afstanden gehandhaafd worden. Warmte-ontwikkeling kan de levensduur van uw televisie verkorten en kan ook gevaarlijk zijn.

DU

02 Introductie

OPGELET

Knoei nooit met onderdelen binnenin de TV of andere instelknoppen die niet in deze handleiding beschreven zijn. Alle LED-TV's zijn hoogspanning elektrische apparatuur.

Wanneer u afstoft of er water aan het scherm, de kast, rond de knoppen of aansluitingen komt, moet het netsnoer uit het stopcontact worden verwijderd.

Veeg de TV af met een zachte, droge, stofvrije doek. Ontkoppel het netsnoer en de antenne/antennekabel tijdens onweer om schade aan uw TV en eventuele andere aangesloten apparaten te voorkomen.

Alle reparaties aan deze TV mogen alleen door gekwalificeerd TV-onderhoudspersoneel worden uitgevoerd.

INSTALLATIE

* Plaats de tv in de kamer waar het licht niet rechtstreeks in aanraking komt met het scherm.
* Totale duisternis of een reflectie op het beeldscherm kan leiden tot vermoeide ogen. Zachte en indirecte verlichting wordt aanbevolen voor meer kijkcomfort.
* Laat voldoende ruimte tussen de tv en de muur om ventilatie mogelijk te maken.
* Vermijd uitzonderlijk warme plaatsen om schade aan de kast of voortijdig falen van een component te voorkomen.
* Bedek de ventilatie-openingen niet wanneer de tv in gebruik is.

Belangrijkste kenmerken

① Kan gebruikt worden als televisie, beeldscherm, pc-scherm;
② Hoge helderheid, brede kijkhoek;
③ Tijdsverschuiving;

④ HDMI-interface en SCART-interface;
⑤ NICAM;

Belangrijkste kenmerken

Paneel	46"
tv-systeem	PAL-B/G, I, D/KSECAM-B/G, D/K, L, L'
Signaal videosysteem	PAL/SECAM
Ingang voedingsspanning	AC 100-240V 50/60Hz
Energieverbruik	98 W
Energieverbruik Stand-by	<0.5W
Vermogen audio-uitgang (THD ≤ 7%)	2 x 8W
Ingangs signaal	Analoge RGB(PC) x1; PC audio x1Hoge definitie multi-media interface (HDMI) x2Video-ingang x1Audio-ingang x1Y/Pb/Prx1Scart x1Cl x 1USB x 1Tuner x 1RF Co-Ax x 1
Horizontale definitie (TV-lijn)	Samengestelde video-ingang >=350YPbPr >=400

PC

VOORAF INGESTELD

	RESOLUTIE	V.Freq. (KHz) H.	.(KHz)Freq
1	640x480	60	31.47
2	800x600	60	37.88
3	1024x768	60	48.36
4	1360x768	60	47.7
5	1280x1024	60	63.98
6	1920x1080	60	66.64

DU

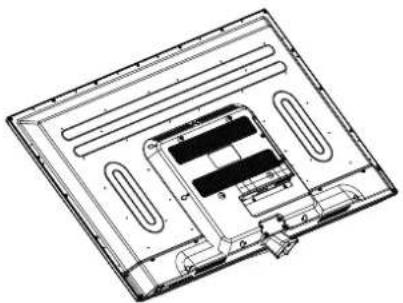

Montagewijze van het voetstuk

1. Plaats de tv, met het scherm naar beneden, op een vlakke ondergrond. Gebruik een doek om het scherm te beschermen. Zoek het schroefgat aan de onderkant.

2. Bevestig de onderkant door de schroef stevig op de voet aan te draaien.

Zoek een plek voor de tv in een kamer waar er geen rechtstreeks licht op het scherm valt.

Totale duisternis of een reflectie op het scherm kan leiden tot vermoeidheid van de ogen.

Zachte en indirecte verlichting wordt aanbevolen voor meer kijkcomfort.

Laat voldoende ruimte tussen de tv en de muur om ventilatie mogelijk te maken.

Deze televisie niet draaien a.u.b.!

Vermijd uitzonderlijk warme plaatsen om schade aan de kast of voortijdig falen van een component te voorkomen.

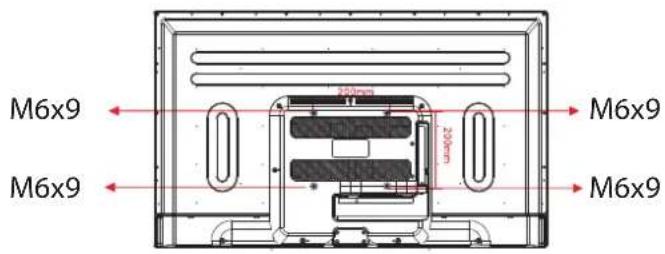

RICHTLIJNEN VOOR MONTEREN AAN EEN MUUR

Deze televisie kan als volgt aan de muur gemonteerd worden:

1. Plaats de LED-LCD-televisie op een stevige ondergrond. Plaats een zachte doek over de voorkant van het scherm om het tegen eventuele schade te beschermen.

2. Verwijder de schroeven uit het onderste deel van de tv, daar waar de voet de televisie verbindt en haal de voet weg (zet de voet op een veilige plaats voor toekomstig gebruik).

1. Gebruik de vier meegeleverde schroeven om de tv vast te zetten aan de wandbeugel (niet meegeleverd) via de vier VESA-standaardgaten aan de achterzijde van de televisie.

M6x9 M6x9 250mm 200mm M6x9 M6x9

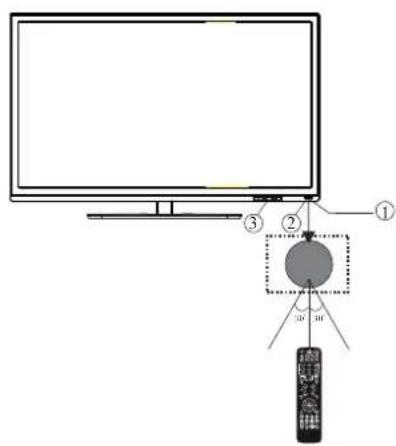

Het voorpaneel

1 Sensor van de afstandsbediening.

2 LED-wijzer:

BLAUW: VERMOGEN AAN. ROOD: STANDBY.

3 Toetsen.

1	BRON	Laat het broningangsmenu zien.
2	MENU	Laat het hoofdmenu zien.
3	CH+/CH-	In de TV-instelling, druk op CH+ of CH- om naar een hoger of lager kanaal te veranderen.In MENU, druk op CH+ of CH- om uit geselecteerde onderdelen te kiezen.
4	VOL+/VOL-	Aanpassen geluidsniveau.In MENU, past het onderdeel aan dat u geselecteerd heeft.
5	STANDBY

Achter/zijcontacten

AC-INPUT 10C-248V=80/60Hz ③ ① ② Y P3 P+VIDEO L R HDMI2 ④ ⑤

HOM1 USB PC AUDIO COMMON INTERFACE (CII) SCART VGA RF ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫

1	AV	Ingang
2	L/R AUDIO	Ingang
3	DC-vermogen	Ingang
4	YPbPr	Ingang
5	HDMI2	Ingang
6	HDMI1	Ingang

7	USB	input
8	PC AUDIO input
9	GEMEENSCHAPPELUKE IN INTERFACE (CI)	Input
10	SCART	Input
11	VGA-INGANG	Input
12	ANT	input

Aansluiten op uw Haier TV

Een DVD-speler/set-top box satelliet- of kabelontvanger/spelconsole/PC of Laptop aansluiten.

Er zijn verschillende opties om een DVD-speler/set-top box satelliet- of kabelontvanger/spelconsole/PC of Laptop op uw TV aan te sluiten.

Optie1 SCART

Sluit een SCART-kabel (niet meegeleverd) aan vanaf de SCART-aansluiting op de TV naar de DVD-speler/set-top box satelliet- of kabelontvanger of spelconsole.

2 Druk op de "SOURCE"-toets op de afstandsbediening om het apparaat te selecteren dat met de SCART-kabel is aangesloten, gebruik de "▼▲" -toetsen om "SCART" te selecteren en druk op de "OK"-toets. Opmerking: De TV zal standaard de SCART-aansluiting instellen wanneer de TV wordt ingeschakeld.

Optie 2 HDMI

Als het apparaat waarop u wilt aansluiten is ingeschakeld, schakel eerst het apparaat uit.

2 Sluit een HDMI-kabel (niet meegeleverd) aan vanaf de HDMI-aansluiting op de TV naar de DVD-speler/set-top box satelliet- of kabelontvanger of spelconsole.

3 Schakel het apparaat in dat u net op de TV hebt aangesloten.

Druk op de "SOURCE"-toets op de afstandsbediening om het apparaat te selecteren dat met de HDMI-kabel is aangesloten, gebruik de "▼▲" -toetsen om "HDMI" te selecteren en druk op de "OK"-toets.

Optie 3 AV Audio Visual

(Geel/wit/rood)

1 Zorg ervoor dat zowel de TV als het apparaat vóór het aansluiten zijn uitgeschakeld.

2 Sluit de AV-kabel (niet meegeleverd) aan vanaf de video- (geel) en audio-aansluitingen (wit, rood) op de TV naar de DVD-speler of spelconsole enz.

8 Druk op de "SOURCE"-toets op de afstandsbediening om het apparaat te selecteren dat met de AV-kabel is aangesloten, gebruik de "▼▲" -toetsen om "AV" te selecteren en druk op de "OK"-toets.

Optie 4 COMPONENT

(Groen/blauw/rood) + (wit/rood)

Zorg ervoor dat zowel de TV als het apparaat vóór het aansluiten zijn uitgeschakeld.
2 Sluit de kabels (niet meegeleverd) aan vanaf de "COMPONENT IN"-aansluitingen Y, Pb, Pr (groen, blauw, rood) en L-Audio-R (wit, rood) op de TV naar de DVD-speler of spelconsole enz.
8 Druk op de "SOURCE"-toets op de afstandsbediening om het apparaat te selecteren dat met de AV-kabel is aangesloten, gebruik de "▼

▲"-toetsen om "COMPONENT" te selecteren en druk op de "OK"-toets.

Optie 5 VGA (15pins Sub-D)

Sluit een VGA-kabel (niet meegeleverd) aan vanaf de VGA-aansluiting op de TV naar de PC/Laptop.
2 Druk op de "SOURCE"-toets op de afstandsbediening om de PC/Laptop te selecteren dat met de VGA-kabel is aangesloten, gebruik de

"▼▲"-toetsen om "PC" te selecteren en druk op de "OK"-toets.

Opmerking: VGA is alleen video. Voor audio van uw PC/Laptop moet u een aparte kabel vanaf de PC-Audio (3,5 mm bus) op de hoofdtelefoonaansluiting op uw PC/Laptop (3,5 mm bus) aansluiten.

Optie 6 USB

1 De meeste USB-sticks kunnen op uw TV worden aangesloten en sommige digitale camera's kunnen ook werken.
2 Sluit de USB-stick (niet meegeleverd) of een USB-kabel (niet meegeleverd) aan op de TV.
8 Druk op de "SOURCE"-toets op de afstandsbediening om het USB-apparaat te selecteren dat op de TV is aangesloten, gebruik de "▼▲"-toetsen om "USB" te selecteren en druk op de "OK"-toets.

Opmerking 1: Alleen *.jpg en *.mp3 bestanden zullen werken, andere bestandstypen zijn niet gegarandeerd en kunnen mogelijk niet werken.

Opmerking 2: Apple iPhones en iPods zijn niet met uw TV compatibel.

Opmerking 3: Wanneer u een apparaat op de USB-aansluiting aansluit, houd de lengte van de USB-kabel zo kort mogelijk.

GEMEENSCHAPPELIJKE INTERFACE

De gemeenschappelijke interface-gleuf (common interface of CI) is ontworpen om de conditionele toegang-module (CA) en smartkaart te aanvaarden, dit om het mogelijk te maken om naar betaal-tv en aanvullende diensten te kijken. Neemt u contact op met de installateur van de Comorom eer interface informatie betreffende modules en abonnementen. Let op, CA-modules en smartkaarten zijn geen optionele accessoires van ons.

Waarschuwing

- Schakel uw tv uit voordat u een module in de gemeenschappelijke interface-gleuf stopt.

1 Plaats de CAM er correct in, stop daarna pas de smartkaart in het CI-sleuf dat zich aan de zijkant van de tv bevindt.

2 Schakel de tv in, op het scherm zal een bericht verschijnen indien de CA-module gedetecteerd wordt. Wacht enkele ogenblikken tot de kaart geactiveerd is.

CI Module Inserted

3 Druk op de MENU-toets en druk vervolgens op de ▲▼-toetsen om de CI informatie-optie te selecteren.

4 Gedetailleerde informatie over de CI-kaart die in gebruik is, wordt weergegeven.
5 Druk op de OK-toets om het kaartmenu te openen. Wij verwijzen naar de modulehandleiding voor het instellen van de details.
6 Wanneer de module verwijderd is, zal het volgende bericht op het scherm verschijnen:

CI Module Removed

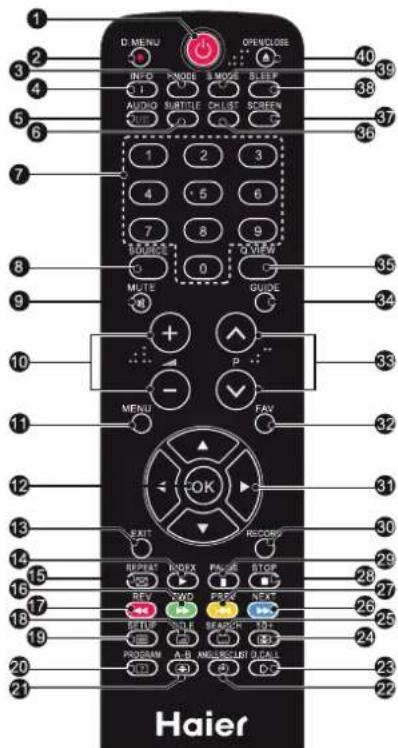

03 Afstandsbediening

D MENU OPENCLOSE INDO MODE MODE SLEEP AUDIO SUBTITLE COLDI S 1 2 3 4 5 6 7 8 9 0 MULTI GUIDE MENU FAV 35 34 33 32 31 30 29 28 27 26 25 24 23 22 Haier

Plaats de batterijen in de afstandsbediening

1. Verwijder het batterijklepje.
2. Plaats 2 AAA 1,5V batterijen in het compartiment en let erop dat de polariteit (+ of -) van de batterijen overeenkomt met de polariteitsmerken op de afstandsbediening.

3. Monteer het batterijklepje. Vervang de batterijen wanneer uw tv de volgende symptomen begint te vertonen: bediening is instabiel of onregelmatig, soms werkt de tv niet met de afstandsbediening. Opmerking:
   1) Alkaline-batterijen worden aanbevolen. 2) Verwijder de batterijen als ze leeg zijn of als de afstandsbediening langere tijd niet gebruikt wordt.

4. VOEDING: Indrukken om de TV in te schakelen

2.D.MENU: Geen functie.

3.P.Mode: Om de beeldmodus te schakelen.

4.INFO: Indrukken om de huidige signaalstatus, inclusief Ingangsbron en audlokanaalmodus weer te geven.

1. AUDIO I/II: Indrukken om "MONO" en "Nicam stereo" voor ATV- kanaal te selecteren. Selecteer de audiotaal voor het DTV-kanaal.

2. ONDERTITELING: Indrukken om de ondertiteling "On" of "Off" te schakelen

7.Cijferknoppen: Voor directe toegang tot kanalen.

8.BRON: Voor het selecteren van de Ingangsbron.

9.DEMPEN: Om het geluid in of uit te schakelen.

10.Volumeregeling; Om het geluidsniveau aan te passen.

1. MENU: Om het TV-menu weer te geven.

12.OK: Om een selectie te bevestigen

13.AFSLUITEN: Om naar het vorige menu terug te keren of het menu te verlaten.

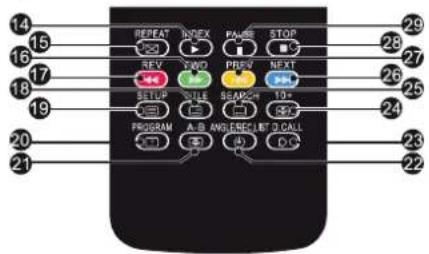

14.Teletekst Index

1. HERHALEN: Geen functie.

16.Teletekst groene knop/USB snel vooruit

17.Teletekst rode knop/USB snel achteruit

18.Teletekst mix

19.Teletekst tekst

20.Teletekst tonen

21.Teletekst grootte

22.Teletekst tijd/OPNAMELIJST (teleteksttijd is geen functie)

23.Teletekst modus: Geen functie.

24.Teletekst aanhouden

25.Teletekst subcode: Teletekst subpagina

26.Teletekst blauwe knop/USB volgend bestand

27.Teletekst gele knop/USB vorig bestand

28.USB STOP

29.USB AFSPELEN/PAUZEREN

1. START OPNEMEN

2. Cursor OMHOOG, OMLAAG, LINKS, RECHTS: Indrukken om uw selectie te navigeren.

32.Fav: Om uw favoriete kanalenlijst in de TV- of DTV-modus te benaderen.

33.Selecteer programma: Druk op de " "-knop om het volgende of vorige TV-kanaal te selecteren.

34.GIDS: Indrukken om het elektronische programmagids in de TV-modus weer te geven.

35.Q.View: Om het eerder bekeken kanaal te benaderen.

36.CH.LIST: Indrukken om de kanalenlijst weer te geven.

37.Scherm: Om de aspectratio van het beeld te wijzigen.

38.Slapen: Stel de timer in om de TV uit te schakelen.

39.S.Mode: Om de geluidsmodus te schakelen.

1. OPENEN/SLUITEN: Geen functie.

TELETEKST

Teletekst is een informatiesysteem dat door bepaalde zenders uitgezonden wordt en geraadpleegd kan worden zoals een krant. Het biedt ook toegang tot ondertiteling voor kijkers met gehoorsproblemen of die niet vertrouwd zijn met de taal van een uitzending (kabelnetwerken, satellietkanalen enz.).

Druk op:	U verkrijgt:
TEKST	Dit wordt gebruikt om de teletekst-optie op te openen of te verlaten. De inhoud wordt weergegeven in een lijst van pagina's die geraadpleegd kan worden. Elke pagina heeft een overeenkomstige 3-cijferig paginanummer. Als het gekozen kanaal geen teletekst uitzendt, zal de aanduiding 100 zijn en het scherm zal leeg blijven (in dit geval kiest u een ander kanaal voor teletekst).
EEN PAGINA SELECTEREN	Voer het nummer van de gewenste pagina met de 0 t/m 9 toetsen in of met de pijlen omhoog/omlaag. Bijvoorbeeld: voor pagina 120, kiest u 120. Het nummer verschijnt in de linkerbovenhoek, de teller draait en hierna wordt de pagina weergegeven. Herhaal deze handeling om een andere pagina te bekijken. Als de teller blijft zoeken, betekent dit dat de pagina niet uitgezonden wordt. Selecteer dan een ander nummer.
DIRECT TOEGANG TOT RUBRIEKEN	Gekleurde toetsen bevinden zich aan de onderkant van het scherm. De vier gekleurde toetsen worden gebruikt om de overeenkomstige rubrieken of pagina's te openen. De gekleurde velden knipperen wanneer de rubriek of de pagina nog niet beschikbaar is.
INDEX	Dit laat u terugkeren naar de Inhoud (meestal pagina 100).
SUB PAGINA	Bepaalde pagina's bevatten sub-pagina's die automatisch achtereenvolgens weergegeven worden. Deze toets wordt gebruikt om te stoppen dat de sub-pagina de overname hervat. De aanduiding verschijnt links bovenaan.
VASTHOUDEN	De pagina bevriezen.
ONTHULLEN	Het weergeven of verbergen van informatie (oplossingen bij spelletjes).
LIJST	De gebruiker kan vier favoriete pagina's direct koppelen aan de vier gekleurde toetsen. Terwijl de lijst geactiveerd is, is het niet mogelijk om met TOP of FLOF te navigeren met de kleurtoetsen. De favoriete paginanummers moeten opgeslagen, en hersteld worden van/naar een niet-vluchtig geheugen voor elk kanaal door de systeemsoftware.

04 DE WERKING

Installatiegids

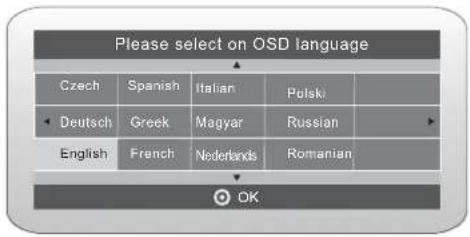

De installatiegids verschijnt enkel wanneer de TV voor de eerste keer gebruikt wordt of terug is ingesteld op fabrieksinstellingen.

1). Druk op de "◀▶▲▼"-knoppen om in het menu te navigeren en de instellingen te wijzigen. Druk op de "OK"-knop om te bevestigen. Selecteer de gewenste taal, thuis mode/mode winkel voor de weergave op het menu

Hetstandaard paswoord is 6666.

WONING-of WINKEL-modus

① De woningmodus is een energiebesparende modus. De woningmodus wordt aanbevolen voor normale weergave-instelling en is door de fabrikant als standaard ingesteld.
② De winkelmodus is een optie voor detailhandelaars voor reclame- of productpresentatie. De winkelmodus heeft een helderder beeld dan de woningmodus.
③ U kan kiezen tussen thuis mode of winkel mode.Indien u voor winkel mode kiest zal de bron automatisch HDMI 1 zijn en zal u op exit moeten drukken op de afstandsbediening om het popup menu te verlaten.

2). Druk op de" ▲▼"-knoppen om "DVB-T/DVB-C" te selecteren en druk vervolgens op de "OK"-knop om te bevestigen.

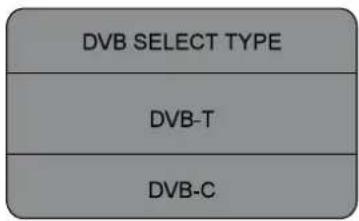

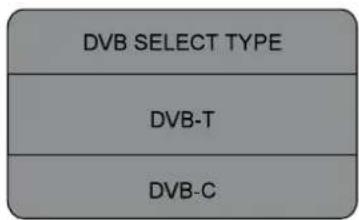

DVB SELECT TYPE DVB-T DVB-C

a. Als u DVB-T selecteert, is de volgende stap het selecteren van het afstemtype en land, druk vervolgens op de "OK"-knop om het afstemmen te starten.

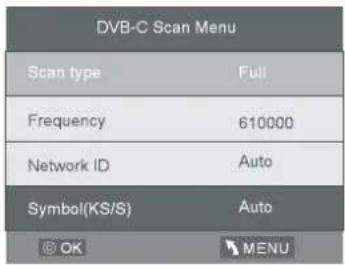

b. Als u DVB-C selecteert, is de volgende stap het configureren van het DVB-C-systeem zoals Scantype/Frequentie/Netwerk ID/Symbool(KS/S), druk vervolgens op de "OK"-knop om naar het selectiemenu van de afstemtype en land te gaan, deze stap is hetzelfde als bij DVB-T, selecteer het afstemtype (DTV/ATV). Kies het juiste land, druk op de "OK"-knop om het afstemmen te starten.

DVB-C Scan Menu Scan type Full Frequency 610000 Network ID Auto Symbol(KS/S) Auto OK MENU

3). Het kanaalafstemmen zal beginnen. Deze bewerking kan tot 6 minuten duren. De display zal de voortgang van het afstemmen en het aantal gevonden kanalen weergeven.
4). Als u het ATV-afstemmen wilt overslaan, druk op de "MENU"-knop om het afstemmen te onderbreken. Een pop-up-scherm zal worden weergegeven, druk op de" knop om "YES" te selecteren om te bevestigen. Vervolgens gaat u rechtstreeks naar DTV-afstemmen. U kunt de bovenstaande stap herhalen als u ook de DTV-afstemmen wilt overslaan. Een installatie herinnering verschijnt de volgende keer dat u de TV inschakelt.
5). Nadat het afstemmen voltooid is, zijn de kanalen gerangschikt in een vooraf ingestelde volgorde. Als u kanalen wilt overslaan, wijzig de vooraf ingestelde volgorde of hernoem kanalen, selecteer "Programme" bewerken onder het "Channel"-menu.

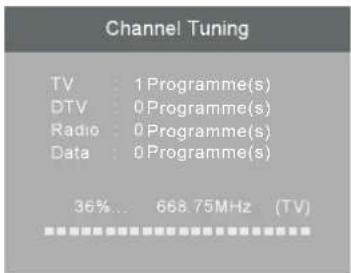

Channel Tuning TV : 1 Programme(s) DTV : 0 Programme(s) Radio : 0 Programme(s) Data : 0 Programme(s) 36%... 668.75MHz (TV)

6)

1). Druk up de "MENU"-knop en druk vervolgens op de "▲▼"-knoppen om het "Channel"-menu te selecteren en druk vervolgens op de "OK"-knop.
2). Druk op de "▲-knoppen om "Auto Tuning" te selecteren en druk vervolgens op de "OK"-knop.

Auto Tuning OK DTV Manual Tuning ATV Manual Tuning Programmree Edit Signal Information CI Information Software Update(USB)

3). DVB-T de V▲-▼"tenoppen om selecteren. Selecteer "DVB-T" en druk vervolgens op de "OK"-knop om te bevestigen.

DVB SELECT TYPE DVB-T DVB-C

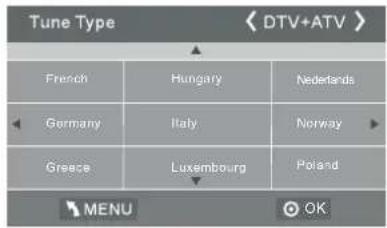

4). Druk in het "Afstemtype -menu op de" "-knoppen om ATV/DTV/DTV + ATV te selecteren. Druk op de"

knop en druk vervolgens op de" "knoppen om het land waar u de TV zult gebruiken. Druk op de "OK" knop om te bevestigen.

5). Het kanaalafstemmen zal beginnen. Deze bewerking kan tot 6 minuten duren. De display zal de voortgang van het afstemmen en het aantal gevonden kanalen weergeven.
6). Als u het ATV-afstemmen wilt overslaan, druk op de "MENU"-knop om het afstemmen te onderbreken. Een pop-up-scherm zal worden weergegeven, druk op de "knop om "YES" te selecteren om te bevestigen. Vervolgens gaat u rechtstreeks naar DTV-afstemmen. U kunt de bovenstaande stap herhalen als u ook de DTV-afstemmen wilt overslaan. Een installatie herinnering verschijnt de volgende keer dat u de TV inschakelt.
7). Nadat het afstemmen voltooid is, zijn de kanalen gerangschikt in een vooraf ingestelde volgorde. Als u kanalen wilt overslaan, wijzig de vooraf ingestelde volgorde of hernoem kanalen, selecteer "Programme" bewerken onder het "Channel"-menu.

Channel Tuning TV : 1 Programme(s) DTV : 0 Programme(s) Radio : 0 Programme(s) Data : 0 Programme(s) 36%... 668.75MHz (TV)

1.2) Automatisch afstemmen (DVB-C)

1). Druk op de "MENU"-knop en druk vervolgens op de"▲-knoppen om het "Channel"-menu te selecteren en druk vervolgens op de "OK"-knop.

2). Druk op de "▲▼"-knoppen om "Auto Tuning" te selecteren en druk vervolgens op de "OK"-knop.

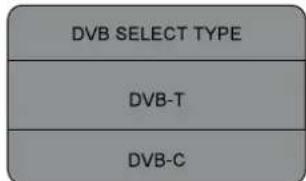

3). Druk op de "▲▼"-knoppen om "DVB-T/DVB-C" te selecteren en druk vervolgens op de "OK"-knop om te bevestigen.

DVB SELECT TYPE DVB-T DVB-C

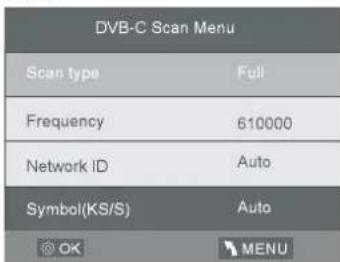

4). Druk op de "▲▼"-knoppen om"Scantype/Symbol (KS/S)"te selecteren en druk vervolgens op de "OK"-knop om te bevestigen.

DVB-C Scan Menu Scan type Full Frequency 610000 Network ID Auto Symbol(KS/S) Auto OK MENU

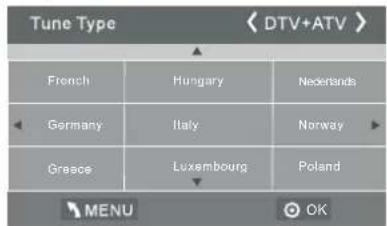

5). Druk in het "Afstemtype"-menu op de knoppen om ATV/DTV/DTV + ATV te selecteren. Druk op de "▼knop en druk vervolgens op de "▲▼"-knoppen om het land waar u de TV zult gebruiken. Druk op de "OK"-knop om te bevestigen.

6). Het kanaalafstemmen zal beginnen. Deze bewerking kan tot 6 minuten duren. De display zal de voortgang van het afstemmen en het aantal gevonden kanalen weergeven.
7). Als u het ATV-afstemmen wilt overslaan, druk op de "MENU"-knop om het afstemmen te onderbreken. Een pop-up-scherm zal worden weergegeven, druk op de"

◀".knop om "YES" te selecteren om te bevestigen. Vervolgens gaat u rechtstreeks naar DTV-afstemmen. U kunt de bovenstaande stap herhalen als u ook de DTV-afstemmen wilt overslaan. Een installatie herinnering verschijnt de volgende keer dat u de TV inschakelt.

8). Nadat het afstemmen voltooid is, zijn de kanalen gerangschikt in een vooraf ingestelde volgorde. Als u kanalen wilt overslaan, wijzig de vooraf ingestelde volgorde of hernoem kanalen, selecteer "Programme" bewerken onder het "Channel"-menu.

Channel Tuning TV : 1Programme(s) DTV : 0Programme(s) Radio : 0Programme(s) Data : 0Programme(s) 36%... 668.75MHz (TV)

OPMERKING:

Alle kanalen met inbegrip van ATV, DTV en Radio kunnen in één keer worden afgestemd, als het afstemtype DTV + ATV is.

Alle opgeslagen zenders zullen na het automatisch afstemmen verdwijnen.

Na het automatisch afstemmen, zal het kanaal naar het eerste DTV-kanaal overslaan.

2.1) DTV handmatig afstemmen (DVB-T)

1). Druk op de "MENU"-knop en druk vervolgens op de"▲-knoppen om het "Channel"-menu te selecteren en druk vervolgens op de "OK"-knop.
2). Druk op de "▲▼"-knoppen om "DTV Manual Tuning" te selecteren en druk vervolgens op de "OK"-knop.

3). Het "DTV Manual Tuning"-scherm zal verschijnen. Druk op de" knoppen om het gewenste UHF- kanaal te selecteren en druk vervolgens op de "OK"-knop om het zoeken van dat kanaal te beginnen. Wanneer het signaal is afgestemd, zal het beeld en de signaalsterkte op het scherm worden weergegeven.
4). Druk op de "MENU"-knop om naar het hoofdmenu terug te keren.
5). Druk op de "EXIT"-knop om het menu te verlaten.

1). Druk op de "MENU"-knopen druk vervolgens op de "▲"knoppen om het "Channel"-menu te selecteren en druk vervolgens op de "OK"-knop.
2). Druk op de "▲▼"-knopen om "CADTV Manual Tuning" te selecteren en druk vervolgens op de "OK"-knop.

Auto Tuning CADTV Manual Tuning UK ATV Manual Tuning Programme Edit Signal Information CI Information Software Update(USB)

3). Het "CADTV Manual Tuning"-scherm zal verschijnen. Druk op de ▲▼knoppen om "Frequency/Symbol (Ks/s/QAM Type QAM" te selecteren en druk vervolgens op de "OK"-knop om het zoeken van dat kanaal te beginnen. Wanneer het signaal is afgestemd, zal het beeld en de signaalsterkte op het scherm worden weergegeven.
4). Druk op de "MENU"-knop om naar het hoofdmenu terug te keren.
5). Druk op de "EXIT"-knop om het menu te verlaten.

CADTV Manual Tuning Frequency 450000 Symbol(Ks/s) 6875 QAM Type QAM 16 NO SIGNAL Best Normal Good

3) ATV handmatig afstemmen:

U kunt het geluidsysteem veranderen om naar analoge tvkanalen te zoeken en fijn af te stellen, sla hierna de kanalen op die u geselecteerd heeft.

ATV Manual Tuning Storage To 1 System BG Current CH 1 Search Fine-Tune Frequency 424.25 MHz Save MENU

OPMERKING:

Druk op de rode toets van teletekst om de kanalen na handmatige afstemming op te slaan.

4). Programma wijzigen:

U kunt elk programma verwijderen, hernoemen, verplaatsen, overslaan, ook FAV (favorieten).

Verwijderen

Druk op de rode toets van teletekst, het programma waar de cursor zich bevindt, zal verwijderd worden.

Hernoemen:

Alleen ATV-programma's kunnen hernoemd worden. Verplaats de cursor naar het programma, druk op de groene toets van teletekst om het programma te hernoemen.

Druk op ▲▼ om de karakters te klezen. Druk op ◀► om de cursor te verplaatsen.

Druk op de menu knop om het bewerken af te sluiten. Druk vervolgens op UITGAAN om het menu te verlaten. Opmerking: ATV-programma's kunnen alleen een naam van 5 karakters hebben, bij DTV zijn dit 25 karakters.

Verplaatsen

Gebruik de pijltoetsen om het kanaal dat u wilt verplaatsen te selecteren. Druk vervolgens op de gele toets om de verplaatsfunctie te selecteren. Wanneer deze actief is, gebruikt u de pijltoetsen om het kanaal te verplaatsen en daarna OK om dit te bevestigen.

Overslaan

Druk op ▲▼ het programma te kiezen, drukt u hierna op de blauwe toets van teletekst om dit programma over te slaan. ☺ zal aan de rechterkant van het programma verschijnen. Kies het programma dat overgeslagen moet worden, druk nogmaals op de blauwe toets. U kunt overslaan annuleren, ☺ zal dan verdwijnen.

Favoriet

Druk op ▲ het programma te kiezen. Druk op de FAV-toets, ♥ zal aan de rechterkant van het programma verschijnen. Kies het favoriete programma en druk nogmaals op de FAV-toets. U kunt FAV annuleren, ♥ zal dan verdwijnen.

Zodra uw favoriete groep is aangemaakt, kunt u snel toegang krijgen tot uw favoriete kanaal door op de FAV-toets te drukken.

5).CI-informatie: (optioneel)

Dit menu kan de informatie over de gemeenschappelijke interface kaart (CI-kaart) weergeven.

2. BEELDMENU

Het tweede deel van het MENU is het BEELDMENU. U kunt hier effect geven aan het beeld zoals contrast, helderheid enz.

Druk op OK om te bewegen, druk op OK om het aan te passen.

OPMERKING:

1).Tint is alleen beschikbaar voor het NTSC-systeem.
2). Er zijn vier kleurtemperatuurinstellingen die geselecteerd kunnen worden, medium, warm, koel, gebruiker.
3). Beeld (screen) is beschikbaar in de PC-optie die de horizontale positie, vertikale positie, grootte en fase kan aanpassen.

3. GELUID MENU

Het derde deel van het MENU is het GELUIDMENU. U kunt hier het geluidseffect aanpassen zoals hoge en lage tonen, balans enz.

Druk op ▲▼ om te bewegen, druk op OK om het aan te passen.

Auto volume: dit is alleen beschikbaar als het ingangssignaal te groot is of het geluid vervalst wordt.

4. TIJD MENU

Het vierde onderdeel van het MENU is het TIJDSMENU. U kunt hier de klok, het vermogen aan/uit tijd, de slaaptijd enz. aanpassen.

Druk op ◀▶ om te bewegen, druk op OK om het aan te passen.

DE WERKING

Clock Off Time OK On Time Sleep Times Auto Sleep Time Zone

OPMERKING:

Indien er 15 minuten geen signaal aanwezig is, zal de tv naar de automatische slaapinstelling schakelen (auto sleep) als deze op AAN (on) ingeschakeld is. De kloktijd kan verkregen worden via het DTV-systeem auto.

5.INSTEL MENU

Het vijfde deel van het MENU is het INSTELMENU. Hier kunt u de menutaal, gesproken taal, ondertiteling enz. instellen.

OSDI Language OK Audio Languages Subtitle Language Country PVR File System Restore Factory Default Automatic power-clover(4h) Home/Shop Mode DCR

Automatische uitschakelen

1. Als na 4 uur vanaf het inschakelen geen wijzigingen aan de TV worden aangebracht, bijvoorbeeld geen kanaal of volume veranderd, zal de TV het automatische uitschakelproces starten.

En pop-up-venster zal verschijnen op het scherm.

Na 150 seconden schakelt de TV automatisch over naar stand-by.Druk op een willekeurige knop op de afstandsbediening om het automatisch uitschakelen te annuleren.

1. Om het automatisch uitschakelen te annuleren, selecteer "Automatic power-down (4H)" in het optiemenu en druk op

"OK".Een pop-up-bericht "Are you sure you want to enable automatic powerdown?" zal verschijnen.

Gebruik de rechter pijltoets om "NO" te selecteren. Het TV-scherm keert naar het optiemenu terug en de "Automatic power-down (4H)"-optie zal verschijnen. Automatic power-down(4H) OFF Om na 4 uur naar automatisch uitschakelen terug te keren, herhaal het bovenstaande maar gebruik de linker pijltoetsom "YES" te selecteren.

In het PVR-file systeemmenu kunt u de USB-schijf instellen voor PVR (persoonlijke videorecorder).

Select Disk Check PVR File System Start USB Disk Format Time Shift Size Speed (Free Record Limit 6 Hz.) OK MENU

OPMERKING:

Fabrieksinstellingen (restore factory default) zal alle programma's en wachtwoorden verwijderen.

6. KINDERSLOT MENU

Het zesde onderdeel van het MENU is het KINDERSLOTMENU. U kunt het systeem op slot zetten, een wachtwoord aanbrengen, programma's blokkeren en ouderlijke begeleiding instellen. Zodra u het kinderslotsysteem heeft ingeschakeld, kunt u geen kanalen meer zoeken of programma's wijzigen.

Het standaard wachtwoord is 0000. Indien u het wachtwoord vergeet, kunt u gebruik maken van het superwachtwoord: 9443.

Blokkeer programma (block program): druk op▲▼om het programma te kiezen, druk op de groene toets van teletekst om het programma te blokkeren. Indien u het programma wilt deblokkeren, gaat u dan naar het hoofdmenu, geeft het wachtwoord in, drukt hierna nogmaals op de groene toets. Ouderlijk toezicht (parental guidance): Druk op◀▶ om de waardering te kiezen.

Het EPG-menu wordt gebruikt om na te kijken wat er wordt uitgezonden op DTV of de radio op de dag zelf. Om toegang tot het EPG-menu te krijgen, drukt u op de EPG-toets en het volgende menu zal worden weergegeven:

PROGRAMME GUIDE ( TIME ) ( 26/Jan 11:40 ) 1 TV3 ChfsSport/Naturemon 2 S04 No Information 3 TVC HD No Information Record NVD Schedule Remind OK

1. INFO

Gebruik om de programma's te kiezen. Om de informatie van het programma te markeren, drukt u op de INFO-toets.

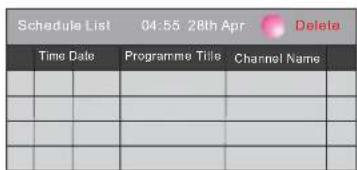

2. Schema

Druk op de gele teletekst-toets. Dit kan het hele herinneringsschema op een rij zetten, druk op de gekozen lijst en druk op de rode toets ● VERWIJDEREN om de schemalijst te verwijderen.

Druk op de rode toets. Dit kan ingesteld worden om het programma te laten opnemen..

Herinneren

Druk op de blauwe toets om één programma te kiezen en om één herinnertijd in te stellen. Het tv-scherm zal op de gekozen tijd automatisch naar het gekozen programma verspringen.

Reminder ( 1 TV3 ) ( 3/ Minute ) ( 11 Hour ) ( Jan Month ) ( 26 Data ) ( Once Mode ) OK BACK

8. PVR-FUNCTIE

1. Voorbereiding om een programma op te nemen

De PVR functie werkt enkel op TNT Kies in het INSTELMENU het PVR file systeem. Kies in het "INSTELMENU" nu "controller PVR file systeem" (check PVR File System). Klik op "OK" totdat "controlleren" (checking) veranderd is naar "succes".

Opmerking: controleer ook de term "snelheid" (speed). Indien er "HD-ondersteuning" (HD support) is, betekent dit dat de snelheid van het USB-apparaat beschikbaar is voor tijdverplaatsing en opnemen. Indien dit niet het geval is, dient u het apparaat te formateren om ervoor te zorgen dat het apparaat beschikbaar is. De standaard "vrije opneemlimiet" (free record limit) is zes uur, mits de ruimte op de schijf groot genoeg is. Indien de ruimte niet groot genoeg is, moet de opneemtijd korter worden, afhankelijk van de ruimte op het apparaat. Voer geen andere functies uit tijdens de "controlleer PVR File systeem"-controle totdat deze gereed is.

De opnames moeten met het PVR-systeem van de TV gebeuren. Het kan alleen op de dezelfde TV worden afgespeeld, niet op een ander soort apparaat (computer, DVD, enz.) die niet met de TS-bestandsindeling compatibel is.

Houd er rekening mee dat om elke vorm van opname uit te voeren, de TV het formatteren van het aangesloten USB-apparaat, voor het opslaan van de opname, van u zal vereisen.

WAARSCHUWING. BIJ HET FORMATTEREN VAN DE EXTERNE USB-APPARAAT, ZULT U ALLE BESTANDEN EN INFORMATIE VERLIEZEN DIE U OP HET APPARAAT HEBT OPGESLAGEN.

Het USB-bestandssysteem zal de opslaggrootte beperken.

Bestandssysteem: NTFS maximaal 2TB FAT32 maximaal 192 GB

FAT16 maximaal 2 GB

Open vanaf het optiemenu het PVR-bestandssysteem zoals hieronder:

GSD Language Audio Languages Sublit Language Country PVR File System OK Restore Factory Default Automatic power-down(4h) Home/Shop Mode DCR

Select Disk Check PVR File System USB Disk Format Time Shift Size Speed (Free Record Limit 5 Hr) OK MENU

Selecteer schijf (select disk): selecteer op welke schijf er opgenomen moet worden.

Controleer PVR file systeem (check PVR File System): controleer of het PVR file systeem is ingesteld op het USB apparaat of niet.

Formatteren:

(Suggestie voor het formatteren van het formaat van het apparaat door "High Speed Fs...", dat versneld kan opnemen).

Het onderstaande menu verschijnt nadat het formatteren beeindigd is:

Select Disk	C:
Check PVR File System	Checking
USB Disk	Pass
Format	Pass
Time Shift Size	All
Speed	Checking
< Free Record Limit	6 Hr.

Select Disk	C:
Check PVR File System	SUCCESS
USB Disk	Pass
Format	Pass
Time Shift Size	All
Speed HD Support	2730KB/S
〈 Free Record Limit	6 Hr.

Indien u het "hoge snelheid FS" formaatinstelling kiest (Hi Speed FS), kunt u de grootte van de tijdverplaatsing veranderen:

Time Shift Size
Time Shift Disk Size	512 MB
SB 14 Mins
HD 4 Mins

2. Het programma opnemen

Als de DTV-bron speelt, kies dan het kanaal en klik op "opnemen" (record), het opnamevenster zal verschijnen. Klik nogmaals op "opnemen" (record) en het opneemvenster zal verdwijnen, het "opneem"-ikoon (REC) bevindt zich nog steeds links bovenaan. Het zal verdwijnen wanneer u op "stop" drukt.

3. Een nummer afspelen

Het programma opgenomen op de "USB" zal in de map

" _MSTPVR" op het apparaat worden opgeslagen.

1. De USB-opslaggrootte kan tussen 128 MB en 500 GB in grootte zijn, maar voor praktisch gebruik is 2 GB tot 500 GB aanbevolen.

2. De video kan korrelig worden wanneer de bitratio van de video te laag is.Dit kan door het aansluiten van een USB-verlengkabel worden veroorzaakt in plaats van de USB direct op de TV aan te sluiten.

3. Niet alle USB-apparaten zijn compatibel. Hieronder is een lijst van aanbevolen USB-stations. Modellen die niet worden vermeld kunnen compatibel zijn, maar zijn niet gegarandeerd te werken.

De ondersteuningslijst van USB-station is dezelfde als die van de tijdverschuivingsfunctie, raadpleeg de volgende pagina's voor details.

9.Functie om de tijd te verschuiven

Voorbereiding om een programma op te nemen

Met deze tv kunt u het programma dat u aan het kijken bent laten pauzeren en laten opnemen naar een USB-opslagapparaat, en dit hervatten op het punt waar er gepauzeerd werd.

OPMERKING:

- Het formatteren van een USB 2.0 opslagapparaat is nodig. Sla uw originele gegevens op voordat u gaat formatteren. Alle data die op het USB-apparaat voorheen opgeslagen waren, worden na het formatteren gewist.

USB-DRIVE OPSLAG FORMATTEREN

Selecteer formatteren van het USB-apparaat en wijs de hoeveelheid ruimte aan de TIJDVERPLAATS-functie toe.

OPMERKING:

- Het formatteerproces zal tenminste twee minuten in beslag nemen. Schakel de stroom niet uit tijdens het formatteren, verwijder ook het USB-apparaat niet tijdens het formatteren. - Tijdens het formatteren wordt een snelheidstest gedaan op het USB-apparaat. Indien dit mislukt, betekent dit dat het USB-apparaat eventueel geen ondersteuning heeft voor de TIJDVERPLAATS-functie.

OPNEMEN VAN EEN GEPAUZEERD DTV- PROGRAMMA NAAR EEN USB- OPSLAGAPPARAAT

1. Terwijl u in de DTV-ingangsbron bent, steekt u het USB-opslagapparaat in de USB-poort aan de zijkant van uw tv.
2. Druk op PAUSE (29) om de TIJDVERPLAATS-functie te starten. Het tv-programma wordt gepauzeerd. De TIJDVERPLAATS OSD (time shift OSD) zal verschijnen en begint op te nemen.
3. Druk op STOP (28) om de TIJDVERPLAATS-functie te stoppen en het programma dat opgenomen wordt, stopt.

14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

OPMERKING:

• Verwijder het USB-opslagapparaat niet wanneer de TIJDVERPLAATS-functie geactiveerd is.
• 4GB aan geheugen biedt ongeveer 140 minuten aan opneemtijd.

TIJDVERPLAATS-beperkingen:

1. Wanneer de TIJDVERPLAATS-functie geactiveerd is, werken alleen de bassistoetsen zoals AFSPELEN/PAUSE/STOP/FWD/REV/VOL+/VOL-/MUTE en sommige basishandelingtoetsen (ENTER/EXIT/pijltoetsen).

2. Het terugspelen van een video kan haperen en overslaan als de USB-opnamesnelheid niet aan de minimum eisen voldoet.

3. Verwijder de USB-schijf niet, schakel ook de stroom niet uit tijdens een TIJDVERPLAATS-operatie. Het zal afbreken zodra het signaal verdwenen is.

4. Verwijder de signaalbron niet tijdens de TIJDVERPLAATS-opnames.

5.Wissel AFSPELEN/PAUSE/FWD/REV niet herhaaldelijk en te snel steeds met elkaar af.

1. De video kan korrelig worden als de videobit-sterkte te laag is.

2. Niet alle USB-apparaten zijn gelijkwaardig, de electriciteit van de USB-harde schijf dient < 500MA te zijn.

Hieronder treft u een lijst aan met aanbevolen USB-drives. Modellen die niet opgenomen zijn kunnen werken, maar dit is niet gegarandeerd.

• SanDisk Extreme™ Contour™ USB Flash Drive - 8GB SDCZ8-8192-E75
• SanDisk Extreme™ Contour™ USB Flash Drive 16GB SDCZ8-016G-A75
• Kingston DataTraveler410 USB 2.0 Flash Drive - 8GB DT410/8GB
• Kingston DataTraveler410 USB 2.0 Flash Drive - 16GB DT410/16GB
• OCZ Technology Rally2 USB 2.0 Flash Drive - 4GB OCZUSBR2DC-4GB
• OCZ Technology ATV USB 2.0.0 Flash Drive - 8GB OCZUSBATV-8GB
• OCZ Technology Rally2 USB 2.0.0 Flash Drive - 8GB OCZUSBR2DC-8GB
• SAMSUNG-HM500JI-500G

1. Deze functie is niet beschikbaar voor alle digitale televisies zoals gestoorde (scrambled) of alleen audiokanalen.

10. USB-speler

Druk op de brontoets, en selecteer USB in de bronlijst. Druk op de OK-toets om het USB-menu te openen.

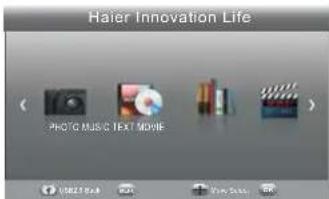

Haier Innovation Life PHOTO MUSIC TEXT MOVIE

Zorg ervoor dat het USB-apparaat aangesloten is in de sleuf. Er zijn vier types media-onderdelen die geselecteerd kunnen worden, dit zijn foto, muziek, film en tekst. Selecteer het media-onderdeel door op drukken, daarna drukt u op de OK-toets om naar het schijfselectiemenu (disk selection menu) te gaan.

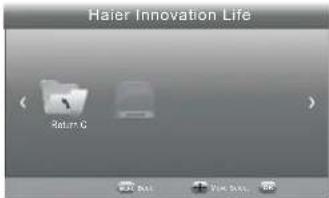

Druk op ◀▶ om de juiste schijf te selecteren en druk op OK om de mediabestanden en mappen weer te geven, of kies TERUG (return) om terug te keren naar het media-onderdeel selectiemenu.

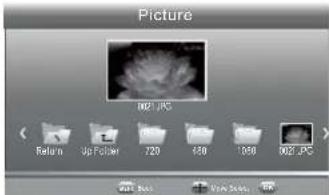

Picture 002.jpg Return Up Folder 720 488 1068 002.jpg 201 Roll View Insert OK

Selecteer het mediabestand door op ◀► of ▼▲ te drukken, hierna zal een venster met een voorvertoning in een pop-up verschijnen. Druk op ► om het mediabestand op een volledig scherm af te spelen. Wanneer het mediabestand (foto, muziek, film of type tekst) speelt, drukt u op OK of de INFO-toets zodat de afspeelbalk zichtbaar wordt.

Druk op ◀► om het functie-ikoon te selecteren, druk op de OK-toets om de functie te bevestigen. Druk op "▼" of op de exit knop om de controlebalk te verlaten, behalve voor muziek.

OPMERKING:

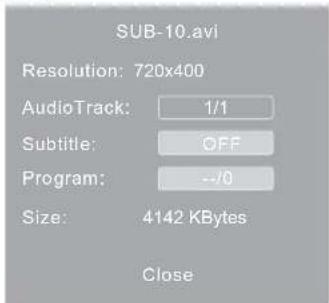

U kunt het audionummer of programma afstellen in het INFO-menu tijdens het afspelen van het videobestand. Kies het INFO-ikoon en druk op OK om het INFO-menu weer te geven.

SUB-10.avi Resolution: 720x400 AudioTrack: 1/1 Subtitle: OFF Program: --/0 Size: 4142 KBytes Close

USB-terugspelen wordt ondersteund door de volgende fotobestandformaten:

— JPEG (JPEG-formaat, bestanden met het achtervoegsel ".jpg")
— BMP (bestanden met het achtervoegsel ".bmp")
— PNG (bestanden met het achtervoegsel ".png") USB-terugspelen wordt ondersteund door de volgende muziekbestandformaten:
— MP3 (bestanden met het achtervoegsel ".mp3")
— WAV (bestanden met het achtervoegsel ".wav") USB-teruspelen wordt ondersteund door de volgende tekstbestandformaten:
— TXT (bestanden met het achtervoegsel ".txt") USB-terugspelen wordt ondersteund door de volgende filmbestandformaten:
— AVI (bestand met het achtervoegsel "avi")
— TS (MPEG2 en H.264)

05 Probleemoplossing

Probleemsymtoom				Inspecteer of:
Beeld Audio
	Sneeuw Ruis			Antennepositie, richting of aansluiting
	Wazig		Normale audio	Antennepositie, richting of aansluiting
	Interferentie		Lawaai	Elektronische apparatuur/auto's/motorfietsen/tl-verlichting
	Normaal beeld Dem			Volume (controleer of "gedempt" (mute) geactiveerd is of dat de aansluitingen van het audiosysteem correct zijn)
	Geen beeld		Dempen (mute)	Netsnoer zit niet in stopcontact. Aan/uit-schakelaar staat niet aan. Contrast en helderheid/volume- instellingen zijn geopend. Druk vanuit de standby-toets op de afstandsbediening om dit te controleren
	Geen kleur Norma		rbeheer
	Steeds verlies van beeld		Normale audio of zwak	Kanaal opnieuw instellen
	Geen kleur		Geluid	tv-systeem
	Er is een zwarte balk aan boven- en onderkant		Normale audio	Aspect wijzigen om te zoomen

Problemen oplossen

Mijn TV geeft niet het beeld op mijn laptop/PC weer wanneer aangesloten.	Bij de meeste PC's en laptops wanneer aangesloten met een VGA-stekker (de blauwe 15-pins plug op uw PC of laptop), moet u sommige toetsen op uw toetsenbord indrukken om een beeld op een TV of andere externe display te krijgen. Dit is meestal de F7 (Dell) of F4 (HP/Samsung) of F5 (Toshiba). Op laptops moet u tegelijk op de "Fn"-toets en de "F"-toets drukken.
Ik heb mijn PC/Laptop op de TV aangesloten en krijg beeld, maar geen geluid. Waarom?	De VGA-kabel transporteert alleen de video- of beeldinformatie. U moet een aparte kabel naar de hoofdtelefoonaansluiting (3,5 mm bus) op uw PC/Laptop (3,5 mm bus) naar de 3,5 mm aansluiting (PC Audio IN) aansluiten. U zult "PC" moeten selecteren met de "SOURCE"-toets op de afstandsbediening. U kunt ook met een HDMI-kabel verbinding met uw PC/Laptop maken als uw PC/Laptop een HDMI-connector heeft. HDMI is zowel audio als video.
Het beeld past niet automatisch het formaat aan wanneer het kanaal wordt gewijzigd.	Controleer of de oogte-breedteverhouding van het TV-beeld op alle ingangen "ATV", "DTV", "SCART", "HDMI 1, 2" enz. op 'Auto' is ingesteld.Om de hoogte-breedteverhouding in te stellen, (Auto, 4:3 of 16:9). Druk op "SOURCE"-toets om bij "ATV" te starten en herhaal de volgorde hieronder voor alle ingangsbronnen "ATV", "DTV", "SCART", "HDMI 1 en 2" omdat elke bron afzonderlijk wordt gecontroleerd.Druk op de "Menu"-toets van de TVDruk op de pijl naar rechts om het submenu van het beeld te openenDruk op de omlaagpijl om hoogte-breedteverhouding te selecterenSelecteer "Auto"Druk op "Exit"Herhaal dit voor alle ingangsbronnen.
Ik heb net een DVD-speler of een ander apparaat op mijn TV aangesloten en het werkt niet.	Dit is op alle apparatuur op de TV aangesloten van toepassing Schakel beide TV & DVD-speler uit (trek de stekker uit het stopcontact, geen stand-by).Schakel eventuele apparatuur uit die op de SCART-aansluiting is aangesloten.Verwijder de SCART-stekker uit de TV.Sluit de TV op het stopcontact aan en schakel inSluit de DVD-speler op het stopcontact aan en schakel in Selecteer HDMI uit het bronmenuDruk op afspelen op DVD-speler en controleer of de film goed afspeeltOPMERKING: De SCART-aansluiting heeft voorrang op HDMI en het is belangrijk dat de apparatuur op de SCART-aansluiting van de TV aangesloten, is uitgeschakeld (niet in stand-by).Volg deze informatie. Als het advies klopt en de DVD-speler werkt, dan is de TV in orde, het is gewoon een beetje in de war.Waarschijnlijk zijn HDMI-stekkers verwijderd en opnieuw aangesloten terwijl de TV was ingeschakeld.Verwijder of sluit nooit HDMI-kabels of andere digitale apparatuur aan terwijl de apparatuur is ingeschakeld.Schakel altijd alle apparatuur uit wanneer digitale apparatuur ontkoppelt of aangesloten wordt.

Problemen oplossen digitale TV - Problemen en mogelijke oplossingen

Het beeld breekt in pixels op

Typische voorbeelden van ontvangstproblemen zijn het opbreken van beelden (pixilation), het bevriezen van het beeld, soms zijn er klikkende of piepende geluiden te horen of het geluid valt weg of er is helemaal GEEN ontvangst.

Uw beeld kan in pixels opbreken doordat het digitale video-signaal wegvalt. Het wegvallen van het signaal kan optreden door problemen met zwakke signalen (zie TV-antennes) of door een zwak kabelsignaal als u via de kabel bent aangesloten. Als het probleem door zwakke signalen ontstaat, gebruik een versterker om het signaal te versterken. Een kabel-technicus kan u bij het installeren van een inline-versterker of een voorversterker helpen. Dit zal uw signaalsterkte versterken en het probleem met de pixels verhelpen. Als u uw TV-signaal via de satelliet ontvangt, controleer of uw schotel niet door sterke winden is verplaatst, of dat het signaal niet door bomen wordt geblokkeerd. Bomen kunnen een probleem zijn omdat het TV-signaal kan veranderen, afhankelijk of een boom tussen de satellietschotel en satelliet al dan niet volledig in het blad staat.

Ontbrekende kanalen

Het kan zijn dat u constateert dat er kanalen ontbreken, of u ontvangt kanalen van de verkeerde regio. Soms werken de interactieve diensten (rode toets) niet. Dit wordt meestal door een zwak signaal veroorzaakt, zie TV-antennes

TV-antennes

Digitale terrestrische televisie (Freeview) komt vla een antenne op uw TV, de oude antenne die goed was voor analoge TV, kan mogelijk niet goed voor digitale ontvangst werken en moet mogelijk opgewaardeerd worden. Als u niet alle digitale kanalen op DTV (Freeview) ontvangt, bijvoorbeeld u ontvangt BBC1, BBC2, Channel 4, maar geen ITV of Channel 5, is dit meestal omdat uw antenne een smal bandtype is, en moet naar een breed bandtype worden veranderd.

Defecte snoeren en kabels

Controleer uw TV. Zijn de snoeren aan de achterzijde - naar het stopcontact, de antenne, de set-top box, de video- of DVD- speler of recorder - goed aangesloten? SCART-kabels staan er bekend om met de tijd los te raken en kunnen tot problemen met audio en video (beeld) resulteren. De audio links of rechts of beiden ontbreekt en de kleuren zijn slecht of zien er modderig uit. Duw die de SCART-stekkers stevig in, dit moet het probleem oplossen. HDMI-stekkers moeten stevig in worden geduwd; het zijn alleen de laatste millimeter die contact maken. Het zwarte plastic gedeelte van de HDMI-stekker moet meestal erg dicht tegen het lichaam van de TV of het onderdeel zijn of raken.

Wanneer HDMI-kabels worden aangesloten kunt u problemen ervaren als de HDMI-kabels worden aangesloten terwijl de TV of het andere component is ingeschakeld. Schakel altijd de TV en het component uit dat u wilt aansluiten. Als u de stekkers en stopcontacten hebt gecontroleerd, schakel de TV en wat u op de TV hebt aangesloten uit en schakel ze vervolgens opnieuw in.

Ik heb mijn PC op de TV aangesloten. Er is geen geluid.

Als u uw PC of Laptop met een VGA-kabel (15-pins Sub-D) op de TV aansluit, dan is er geen geluid. U moet een aparte audiokabel vanaf uw PC of laptop op de TV aansluiten.

Onnatuurlijke kleuren en huidtinten

Onnatuurlijke huidtinten en andere kleuren kunnen een ander probleem betekenen, zelfs bij een nieuwe HDTV. Dit is te wijten aan de beeldinstellingen van de TV, die voor een showroomomgeving geoptimaliseerd zijn. Los dit op door de beeldmodus in het beeldmenu naar natuurlijk te veranderen. Voor meer precisie, probeer de opties voor kleur, contrast en helderheid in het beeldmenu handmatig in te stellen.

Witte contouren

Witte contouren rond objecten en mensen verschijnen in het algemeen als de scherpte van de TV op erg hoog is Ingesteld of als uw TV-toestel gebruik maakt van een bepaalde verwerkingstechnologie voor randverscherping. Ga naar het beeldmenu en pas de scherpte aan tot de witte contouren verdwijnen. Als randverscherping is ingeschakeld, probeert het met behulp van het servicemenu uit te schakelen.

Schokkerige video

Soms kan de video schokkerig worden. Wanneer dit gebeurt, moet controleren of het signaal sterk genoeg is. Als het signaal sterk is, ligt het probleem bij de kabelexploitant. Als de signaalsterkte zwak is, probeer de sterkte van het signaal met een versterker te versterken.

Het beeld vult niet het scherm

Als u PC's of laptops op de TV aansluit, kan het beeld mogelijk het scherm niet vullen. Controleer de weergave-Instellingen op uw PC of laptop (Windows > Start> Configuratiescherm > Vormgeving en persoonlijke voorkeur > Weergave-instellingen) en kies de beste resolutie. Selecteer op uw TV: TV-Menu > Beeld > Instellingen en probeer vervolgens "AUTO", "ZOOM1" of "ZOOM2" voor de beste weergave.

USB-aansluiting

De USB-aansluiting zal met *.jpg (foto) en *.mp3 (muziek) bestanden werken. Onthoud dat de TV geen Apple iPhone of iPod's herkent die op de USB-connector op de TV zijn aangesloten. De TV kan andere bestanden afspelen, maar als gevolg van de vele verschillende bestandsformaten, is er geen garantie of deze andere bestandsindelingen zullen werken.

Specificatie

46" volledige HD 1080P LED/LCD-tv

Beeldkwaliteit van de TV:	FULL HDGeïntegreerde digitaal.Schermgrootte: 117cmResolutie 1920x1080 pixels 50 Hz.
Connectiviteit:	2 HDMI-aansluitingen1 SCART-aansluiting.PC-ingangsaansluiting.Component Video-aansluitingCompositie.1 USB-poort.
Geluidskwaliteit:	NICAM stereo geluidsysteem.2 x 8 watt RMS uitgangsvermogen.
Standby-energieverbruik:	<0.5W
Digitale functies:	Digital interactief.Digitale tekst.Digitale video broadcasting (DVB) ondertitels beschikbaar.Automatisch configuratie.Automatisch scannen naar nieuwe kanalen.Huidige en volgende programmagids.7-daagse elektronische programmagids (EPG).Top-up TV compatibel.CI-sleuf.Audiobeschrijving compatibel.
Extra functies:	UHF/VHF-tuner.Slaaptimer.KinderslotBeeld en tekst.2 x AAA batterijen voor de afstandsbediening (meegeleverd)Afmeting VESA-mount: 200 x 200 mmPakketafmeting (LxBxH):1285x780x170Set-afmeting (LxBxH) met standaard:1074x703x280Set-afmeting (LxBxH) zonder standaard:1074x645x78Pakketgewicht: 1kgSet-gewicht met standaard1 kgSet-gewicht zonder standaard1 kg

* Specificaties van onderdelen van deze televisie die hier gegeven zijn, zijn alleen ter referentie.
Verschillen kunnen optreden als producttechnologie wordt bijgewerkt.
Ontwerp en specificaties zijn onderhevig aan verandering zonder kennisgeving.

Beschrijving scart-uitgang:

1. Wanneer de huidige bron ATV/AV/SCART is, is het scart-uitgangssignaal ATV.
2. Wanneer de huidige bron DTV is, is het scart-uitgangssignaal DTV.
3. Andere bronnen hebben geen scart-uitgangssignaal.

Haier®

Haier®
