Caractéristiques	Détails
Capacité de lavage	9 kg
Vitesse d'essorage	1200 tours/minute
Classe énergétique	A+++
Programmes de lavage	Éco, rapide, délicat, laine, synthétique, coton
Dimensions (L x P x H)	60 x 60 x 85 cm
Panneau de contrôle	Écran LED avec boutons de sélection
Consommation d'eau	50 L par cycle
Poids	70 kg
Système de sécurité	Protection contre les inondations, verrouillage enfant
Maintenance	Filtres à nettoyer régulièrement, entretien du tambour
Garantie	2 ans

FOIRE AUX QUESTIONS - FE2109 FAGOR

La machine à laver FAGOR FE2109 ne démarre pas, que faire ?

Vérifiez que la machine est correctement branchée et que la prise fonctionne. Assurez-vous également que le hublot est bien fermé et que le programme de lavage est sélectionné.

Des fuites d'eau apparaissent lors du lavage, que dois-je vérifier ?

Vérifiez que le tuyau d'arrivée d'eau est correctement connecté et qu'il n'est pas endommagé. Assurez-vous également que le filtre de la pompe n'est pas obstrué.

Pourquoi ma machine à laver fait-elle du bruit pendant le cycle ?

Le bruit peut être causé par une charge déséquilibrée. Essayez de redistribuer le linge uniformément dans le tambour. Si le bruit persiste, vérifiez que tous les objets étrangers ont été retirés du tambour.

Comment nettoyer le filtre de ma machine à laver FAGOR FE2109 ?

Pour nettoyer le filtre, ouvrez le panneau d'accès en bas de la machine, retirez le filtre et rincez-le sous l'eau chaude pour enlever les résidus. Remettez le filtre en place une fois qu'il est propre.

Les vêtements sortent encore humides après le lavage, que faire ?

Vérifiez que vous n'avez pas surchargé la machine. Si c'est le cas, réduisez la quantité de linge par lavage. Vous pouvez également augmenter la vitesse d'essorage pour éliminer plus d'eau.

Comment régler la température de lavage sur ma FAGOR FE2109 ?

Pour régler la température de lavage, sélectionnez le programme souhaité sur le panneau de commande, puis ajustez la température à l'aide des boutons de réglage.

La machine affiche un code d'erreur, que signifie-t-il ?

Référez-vous au manuel d'utilisation pour le code d'erreur spécifique. En général, cela peut indiquer un problème avec l'arrivée d'eau, le drainage ou un défaut de la machine.

Comment effectuer un entretien régulier de ma machine à laver ?

Pour un bon entretien, nettoyez régulièrement le filtre, vérifiez les tuyaux pour des signes d'usure et exécutez un cycle de nettoyage à vide avec du vinaigre blanc une fois par mois.

MODE D'EMPLOI FE2109 FAGOR

Manuel d'installation des machines a laver
Manual de instalación de máquinas de lavar
Washing machine installation instructions
Winbauanleitung für Waschautomaten
Manuale di installmente di lavabiancherie
Manual de instalación de lavadoras

TABLE - INDICE - CONTENTS - INHALTSVERZEICHNIS - INDICE - INDICE

FRANÇAIS

1/ Avertissements préalables. 3
2/ Deballage et débocage 3
3/Dimensions 3
4/ Branchement au réseau d'eau.... 3
5/Vidange 4
6/ Branchement électrique 4
7/ Positionnement et nivellement 4
8/Machines a laver.Panneau d'habilitation 4

PORTUGUES

Description du manuel

C'est dans le but de facilititer au maximum les tâches d'installation que nous avons incorpore à ce MANUEL des figures illustratives. Il y apparait, autre les desins et croquis de l'appareil, une relation détaillée de tous les éléments ainsi que les mesures et les opérations qui dévrent entre réalisées et dont on devra compte. Nous vous prions de les consulter. Elles vous aidont à comprendre correctement le texte et vous aidont à couver les solutions aux petits problèmes que pourraient surgir.

Plaque des caractéristiques techniques (Fig. 1)

Elle est adhérée sur la façon de l'appareil.

Consulter la plaque des caractéristiques techniques avant de proceeder aux branchements électriques.

Branchements électriques

Les blanchements électriques doivent être réalisés par un spécialiste qui soit au courant des dispositions légales en vigueur et des exigences normatives reconnues.

Ce lave-linge remplit les dispositions de la Directive Européenne 87/308/CEE concernant les perturbations radioélectriques.

Sur les lave-linge encastrés, la prise électrique doit rester accessible après 'installation.

Deballage et deblocage

Deballage

Coupez et retirez l'emballage transparant et l'aménagement interieur. Retirez ensuite la base de polystyrene sur laquelle la machine repose durant le transport.

Deblocage (Fig. 2)

L'opération de déblocage consiste à retarder les protections internes qui pour le transport ont été incorporees à la machine. Il est absolument indispensable de réaliser ces opérations avant demetre la machine en marche.

1/ Enlevez les vis (A) qui soutiennent les plaques (B) à la partie postérieure de la machine.
2/ Enlevez les vis de blocage (C) totalement.
3/ Couvrez les trous avec les plaques (B) cites antérieurement.
4/ Gardec les accessoires de déblocage en prévision d'un déménagement futuror.

Dimensions (Fig. 3)

Avant de跖cer à l'installation definitive consultez attentivement la figure (3) dans laquelle sont clairement specifiées mesures de l'appareil.

Branchement au reseau d'eau

A l'intérieur du tambour se trouvent le tuyau d'entrée d'eau.

Pour brancher l'appareil au réseau d'eau faites les opérations suivantes:

1.-Brenchez 1'extremitee coudee du tuyau à l'entrée filetée de l'electrosoupape située sur la partie posterieure de l'appeil (Fig.4).
2.- Branchez l'autre extrémité du tuyau à un robinet d'eau dont l'embouchure soit filetée à 3/4 gaz. Une fois fait, serrer bien l'écroude de branchement (Fig. 5).

Le lave-linge doit être raccordé à l'alimentation en eau en utilisant les tuyaux neufs livrés avec l'appareil. Ne pas ré-utiliser d'anciens tuyaux d'alimentation.

Pour un fonctionnement correct du lavelinge, la pression de 1'eau dans le réseau devra etre comprise entre 0,05 et 1 MPa (0.5à 10Kgrf / cm^2)

Vidange

Nous recommendons d'avoir une sortie fixe de vidange à une distance du sol d'environ 50 à 70 cm. (Fig. 6).

Cette ahuteur ne doit jamais être supérieure a 90~cm

Il est déconseilée que le tuyau de vidange soit très ajusté au tuyau de vidange du réseau.

Eviter les pris eta les étranglements du tuyau.

Il est important de vérifier que le coude du tuyau es bien ancre à la sortie pour éviter qu'il ne tombe et par conséquent les risques d'inondations.

Branchementélectrique

Avant de brancher la prise courant il faut etre sur que:

a) La tencion qui arrive a la base de la prise correspond bien a celle qui apparait sur la plaque des caractéristiques de la machine, située sur la partie postérieure de celle-ci.
b) L'installation électrique, la prise de courant, les fusibles, l'interrupteur automatique et le compteur sont bien dimensionnés pour la puissance maximun consommée, indiquée sur la plaque des caractéristiques.

TRÉS IMPORTANT

La machine à laver doit être branchée sur une bonne prise de terre. Le cable d'alimentation de la machine à laver est pourvu d'une borne de terre qu'il faut brancher à une base de la prise de façon a ce que la continuité à terre soit garantie.

Si le cordon d'alimentation est endommage, le remplacer par un cordon ou ensemble spécial à se procurer auprès du fabricant ou de son service après-vente.

Le fabricant decline toute responsabilité dans les cas ou les prescriptions precedentes ne seraient pas suivies.

Positionnoment et nivellement

Situez la machine à laver à l'endroi préu et en la soulevant légarement, nivelez-la soigneusement en ajustant les pieds réglables. Se reporter à la (Fig. 7).

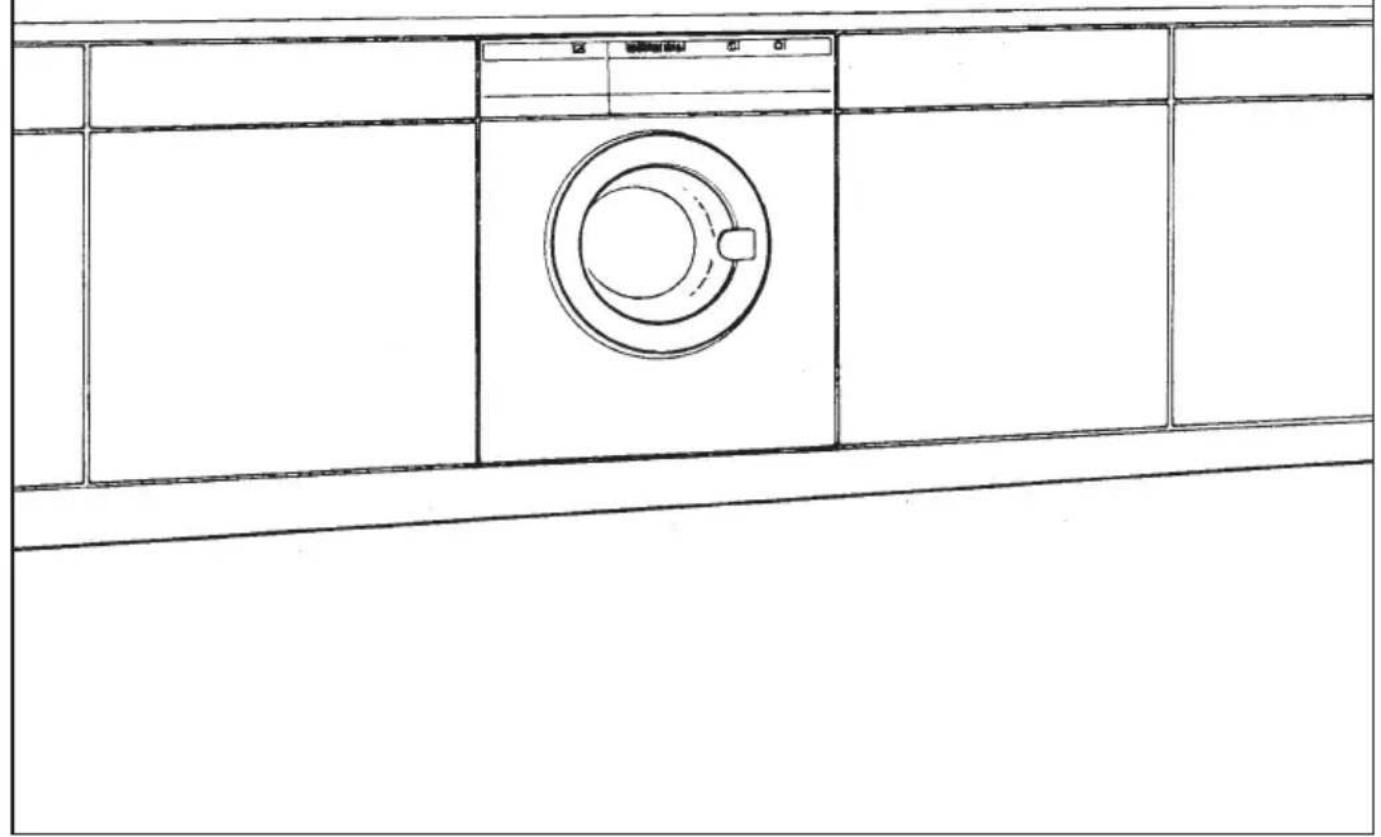

Si vous désiriez encastrer votre machine entre des meubles ou la glisser sour un plan de travail, couvenez-vous que vous trouverez dans la Fig. 8, les dimensions minimum du creux.

Introduisez la machine dans le creux en veillant à ce que les tuyaux postérieures ne se plient pas et à ce que la machine ne soit pas en contact avec les meubles ou les parois adjacentes.

Machines a laver a panneau d'habillage

Decoration

Vous avec la possibilité de placer sur la porte votre machine, des panneaux d'habillage assorted aux meubles de votre cuisine.

Ces panneaux d'habillage ne peuvent avoir une épaisseur supérieure à 5 mm. Si vous désiriez chager le panneau d'habillage, suivez les indications ci-dessous:

1/ Demontez la porte de votre machine en enlevant le vis B des charnières A (Fig. 9), une fois entlevées, déplacez l'ensemble de la porte vers l'intérieur. En l'attirant vers vous, elle viendra doucement.
2/ Retire le cadre inférieur C en enlevant les vis D.
3/ Enlevez le panneau livre avec la machine.
4/ Si le nouveau panneau d'habillage est de 3 ou de plus de 3mm . d'épaisseur, placez-le. Les panneaux d'habillage inférieurs à 3mm . d'épaisseur devront être placés sur le panneau livre avec la machine.
5/ Placez le cadre de protection inférieure et la porte.

Reglage de la hauteur de la porte

Votre machine vous offre la possibilité de régler la hauteur de la porte d'habillage dans le but de la mesure dans l'alignement du reste de la cuisine.

La partie inférieure de la porte et le cadre de protection inférieur sont divisés en sept sections de 10mm . chacune le réglage maximum que l'on peut obtenir va de 10 à 70~mm (Fig. 10).

Si vous désirez la hauteur de la portesuite les indications ci-dessous:

1/ Demontez la PORTE de la machine en dévissant les vis B des charnieres A. Déplacez l'ensemble de la porte vers l'intérieur. En l'attirant vers vous, elle viendra doucement.
2/ Retirez le cadre de protection inférieur C en devissant les vis D.
3/ Enlevez le panneau livre avec la machine.
4/ Sectionnez la porte et le cadre de protection inférieur comme l'indique la Fig. 10, suivant vos besoin.
5/ Adaptez le panneau d'habillage aux nouvelles dimensions.
6/ Placez de nouveau le panneau d'habillage, le cadre de protection inférieur et replacez la porte.

Porte reversible

Votre apareil vous offre la possibilité de changer le lieu d'ouverture de la portedans le but de pouvoir l'adapter aux caractéristiques de votre cuisine et de votremobilier. Si vous désirez charger le lieu d'ouverture de la porte, faites comme nousvous l'indiquons ci-dessous:

1/ Demontez la PORTE de la machine en dévissant les vis B des chamières A (Fig. 9). Déplacez l'ensemble de la porte vers l'intérieur. En l'attirant vers vous, elle viendra doucement.
2/ Retirez le cadre de protection inferieur C en devissant les vis D.
3/ Enlevez le panneau livre avec la machine.

4/ Enlevez les charnières A de la porte (Fig. 12) en dévisant les vis qui sont sur la partie interne de la porte.
5/ Enlevez la fermetre automatique F de la porte (Fig. 12) en dévissant les vis G, partie interieure et extérieure. A continuation, déplacez légerement la fermetre, celle-ci se détachera.
6/ Pour extraire le balancier de fermeture H (Fig. 12), dévisser la vis d'amarrage et en le faisant glisser latéralement, vous pourrez le fire passer de l'autre coté (I) (Fig. 11).
7/ Retirez la bouchon de protection J (Fig. 12) et placez-le la ou se trouvaint avant la charnière inférieure.
8/ Placez les chamières et la fermeture automatique dans son nouvel emplacement.
9/ Placez de nouveau le panneau de la porte et le cadre de protection inférieur, puis deplacez la porte.

Plan de travail optionel

Si vous désirez placer la machine sous le plan de travail de votre cuisine, vous dévrez démonter le plan de travail de la machine (table de travail) etmettre à sa place un panneau de protection à se procurar auprès du fabricant. Pour cela, suivez les indications ci-dessous:

1/ Demontez le plan de travail de votre machine (table de travail) (Fig. 13), en dévissant les vis A et donnez-lui léger coup vers l'arrière. La table de travail se détachera doucement.
2/ Retirez les pièces de soutien de la table (Fig. 14) en dévissant les vis B.
3/ Placez le panneau de protection en faisant coincider les trous de celui-ci avec leurs de l'appareil, comme l'indique la Fig. 15, puis visser les deux pieces.

Une fois que ces opérations seront terminées, introduizez la machine à l'endroit choisi.
