FF 6013 - Lave-linge FAGOR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-linge
Marque	Fagor
Modèle	FF 6013
Capacité de lavage	6 kg
Vitesse d'essorage maximale	1200 tr/min (estimation)
Nombre de programmes	16
Types de programmes	Normaux, Délicats, Laine, Complémentaires
Options de lavage	Rinçage extra, Lavage intensif, Repassage facile, Départ différé (jusqu'à 24h)
Affichage	Écran LED (selon modèle) / Voyants lumineux
Verrouillage enfant	Oui (sur modèles avec écran)
Classe énergétique	A+ (estimée)
Consommation d'eau (programme normal 60°C)	Environ 49 L (selon tableau)
Dimensions (H x L x P)	85 x 60 x 55 cm (estimation)
Poids	Environ 65 kg (estimation)
Alimentation électrique	220-240 V, 50 Hz
Pression d'eau requise	0,05 à 1 MPa (0,5-10 kg/cm²)
Raccordement eau	Eau froide (option eau chaude)

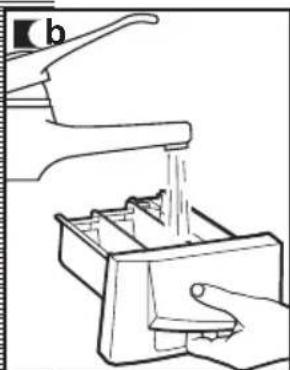

Entretien et nettoyage	Nettoyage régulier de la cuvette à produits et du filtre de vidange
Sécurité	Système antideséquilibre, sécurité essorage, arrêt cuve pleine (antifroissage)
Réparabilité	Pièces détachées disponibles via service après-vente agréé

FOIRE AUX QUESTIONS - FF 6013 FAGOR

Que faire si le lave-linge ne démarre pas ?

Vérifiez que la porte est bien fermée, que l'appareil est branché et que la touche Départ/Pause a été enfoncée. Si le voyant clignote, reportez-vous à la section des codes d'erreur.

Pourquoi le lave-linge ne vidange-t-il pas ?

Cela peut être dû à un filtre de vidange obstrué, un tuyau d'évacuation bouché ou mal raccordé. Nettoyez le filtre (voir chapitre Maintenance) et vérifiez le tuyau.

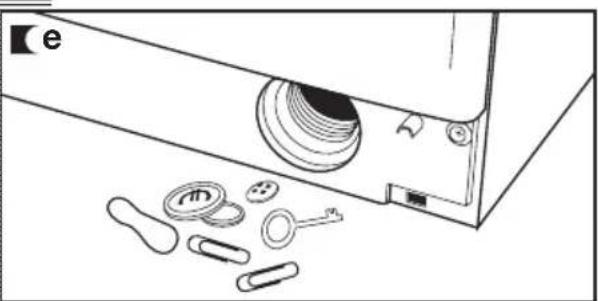

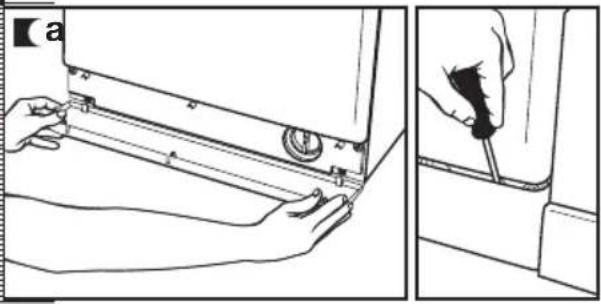

Comment nettoyer le filtre de vidange ?

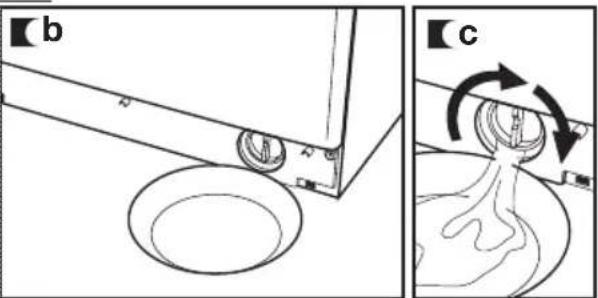

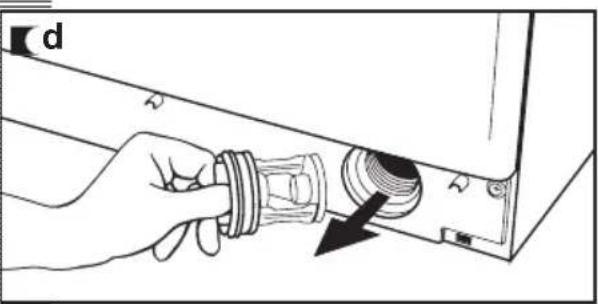

Débranchez l'appareil et attendez que l'eau refroidisse. Retirez la plinthe, placez un récipient, tournez le filtre d'un quart de tour à gauche, videz l'eau, puis dévissez complètement le filtre pour le nettoyer.

Pourquoi le lave-linge n'essore-t-il pas ?

Le linge est mal réparti dans le tambour, provoquant un déséquilibre. Répartissez le linge uniformément et lancez un programme d'essorage seul.

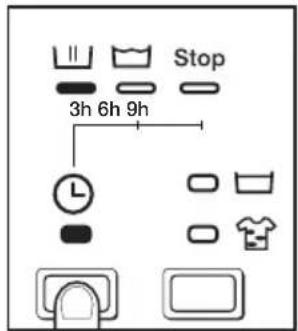

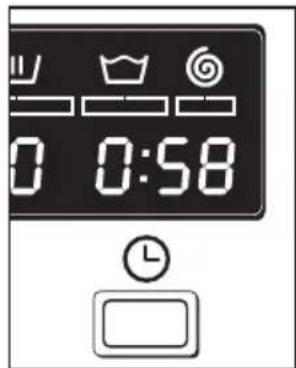

Comment utiliser le départ différé ?

Sélectionnez d'abord le programme de lavage, puis appuyez sur la touche horloge pour programmer un retard (1h à 24h). Pour annuler, appuyez jusqu'à 24h puis une fois de plus.

Quel programme choisir pour du linge très sale ?

Utilisez le programme Prélavage 60°C (programme 7) ou un programme normal avec l'option Lavage intensif pour un cycle plus long.

Puis-je utiliser de la lessive liquide ?

Oui, il est possible d'utiliser de la lessive liquide en installant le compartiment optionnel (disponible auprès du service après-vente) à la place du compartiment de lavage.

Pourquoi reste-t-il de l'eau dans la cuvette à produits ?

Cela indique que le siphon est obstrué ou mal remis en place. Nettoyez la cuvette et les siphons à l'eau tiède avec une brosse.

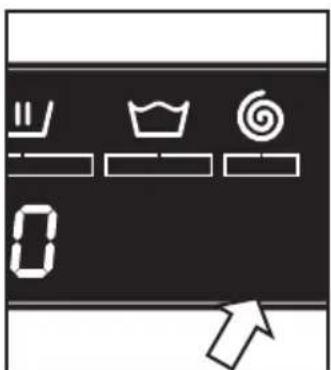

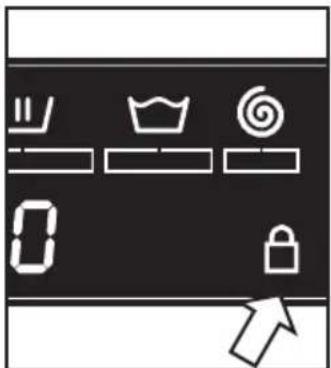

Comment activer le verrouillage enfant ?

Sur les modèles avec écran, maintenez enfoncée la touche Départ/Pause pendant au moins 3 secondes. Un indicateur s'affiche. Pour désactiver, maintenez à nouveau 3 secondes.

Que signifie le code erreur F01 ?

Le code F01 indique un problème d'arrivée d'eau. Vérifiez l'alimentation en eau, que le robinet est ouvert et que le filtre d'entrée d'eau n'est pas bouché.

MODE D'EMPLOI FF 6013 FAGOR

Manual de instalación y uso de la lavadora Manuel d'installation et d'utilisation de l'appareil Manual de instalación e UTILIZATION daquina de lavar roupa Washing machine installation and operation manual

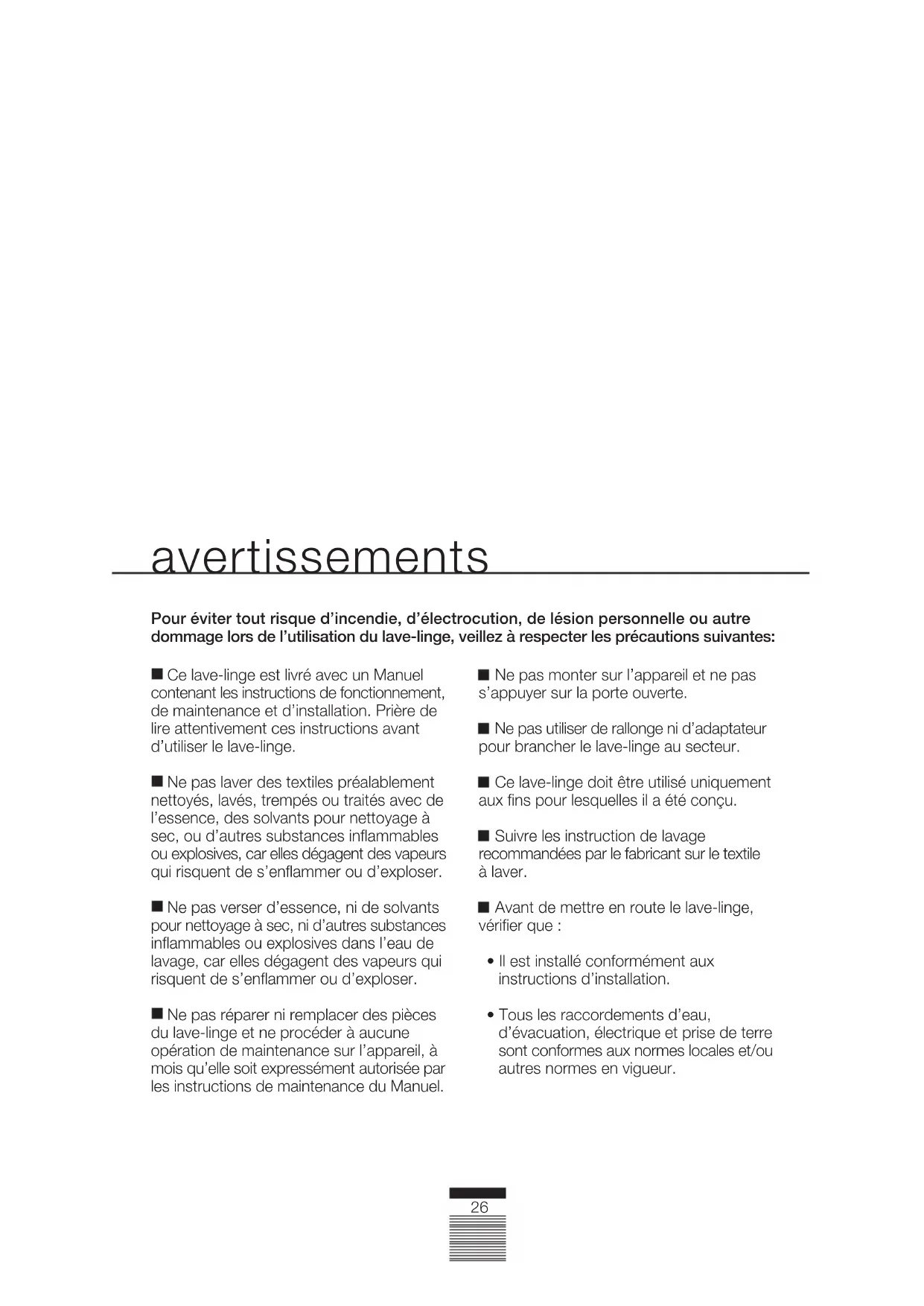

avertissements

Pour éviter tout risque d'incendie, d'électrocution, de léSION personnelle ou autres dommage lors de l'utilisation du lave-linge, veillez à respecter les précautions suivantes:

• Ce lave-linge est livré avec un Manuel contenant les instructions de fonctionnement, de maintenance et d'installation. Prière de dire attentivement ces instructions avant d'utiliser le lave-linge.
  Ne pas laver des textiles préalablement nettoyés, lavés, trempés ou traités avec de l'essence, des solvants pour nettoyage à sec, ou d'autres substances inflammables ou explosives, car elles dégagent des vapeurs qui risquent de s'enflammer ou d'explorer.
  Ne pas verser d'essence, ni de solvants pour nettoyage a sec, ni d'autres substances inflammables ou explosives dans l'eau de lavage, car elles dégagent des vapeurs qui risquent de s'enflammer ou d'exploser.
  Ne pas réparer ni remplacer des pieces du lave-linge et ne procéder à aucune opération de maintenance sur l'appareil, à moins qu'elle soit expressément autorisée par les instructions de maintenance du Manuel.

Ne pas monter sur l'appareil et ne pas s'appuyer sur la porte ouverte.
Ne pas utiliser de rallonge ni d'adaptateur pour brancher le lave-linge au secteur.
- Ce lave-linge doit être utilisé uniquement aux fins pour lesquelles il a été concu.
Suivre les instruction de lavage recommandees par le fabricant sur le textile à laver.
Avant de mettre en route le lave-linge, vérifier que:

• Il est installé conformément aux instructions d'installation.
• Tous les raccordements d'eau, d'évacuation, électric et prise de terre sont conformes aux normes locales et/ou autres normes en vigueur.

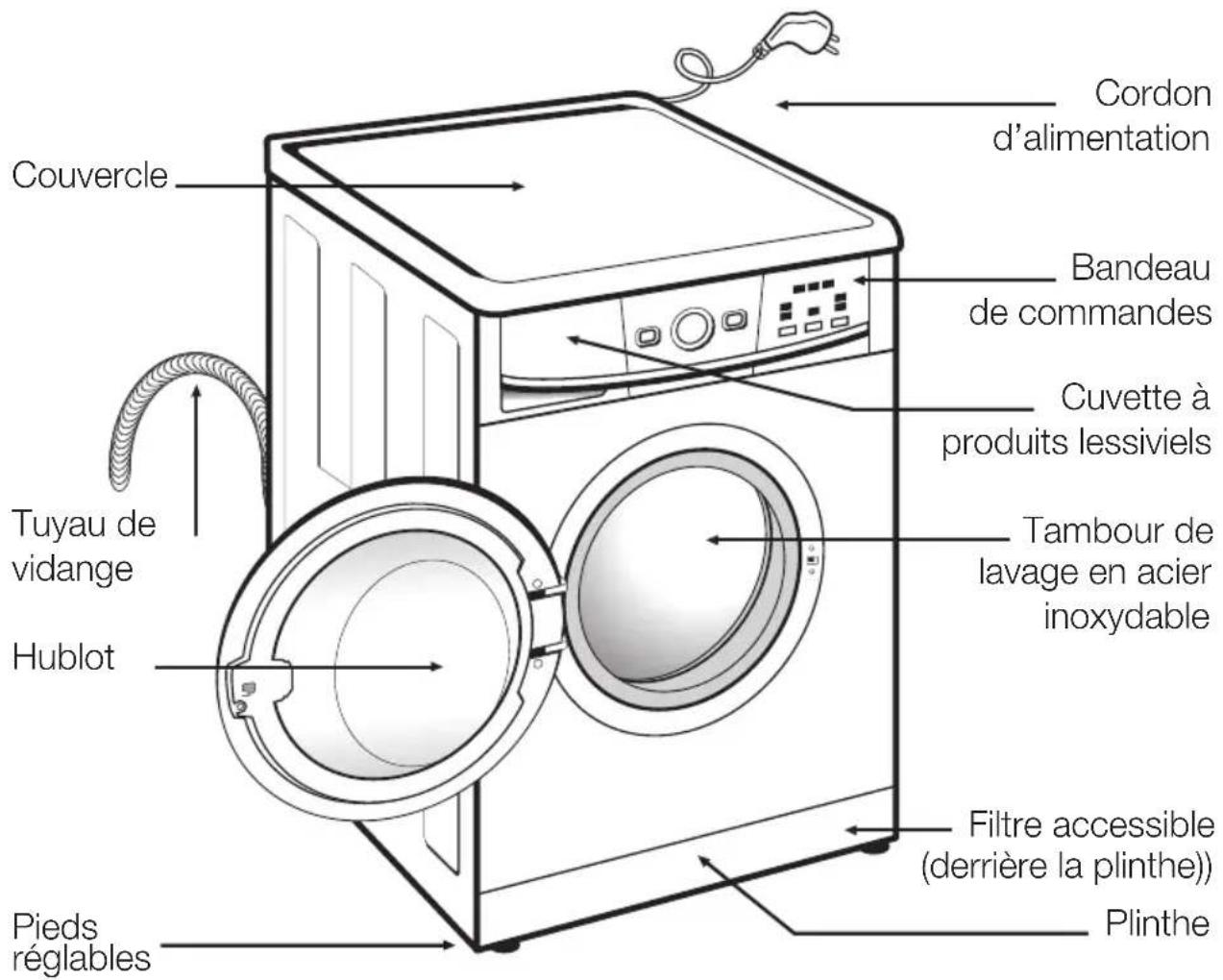

specifications

Accessoires

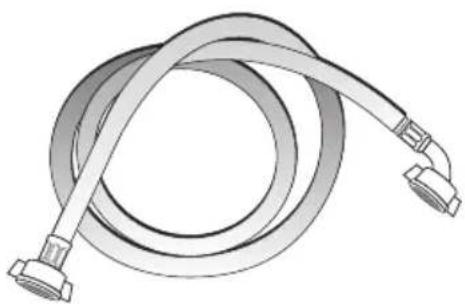

Tuyau d'alimentation en eau.

installation et montage

1 DÉSEMBALLAGE ET DÉBRIDAGE DU LAVE-LINGE

DESEMBALLAGE

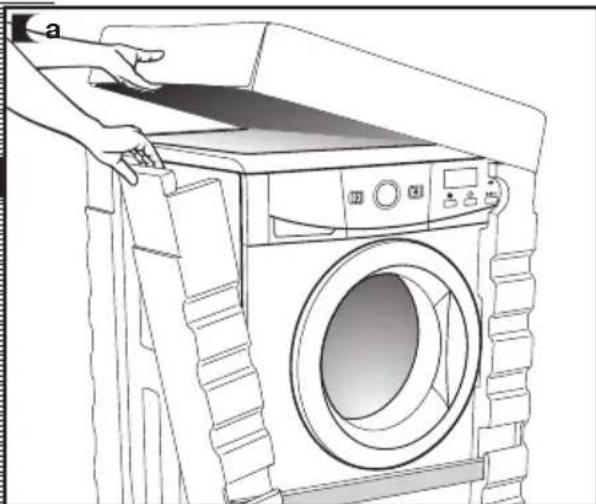

a Retirer la base, les cornières et le capot de protection supérieur.

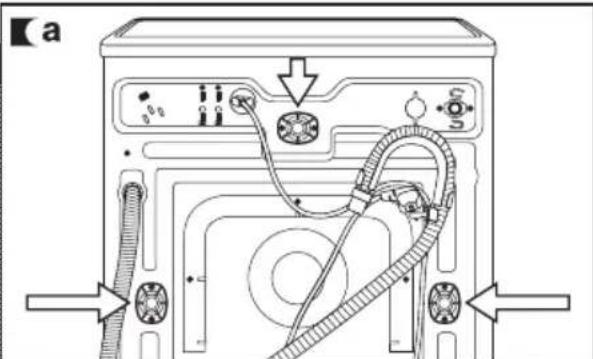

DEBRIDAGE

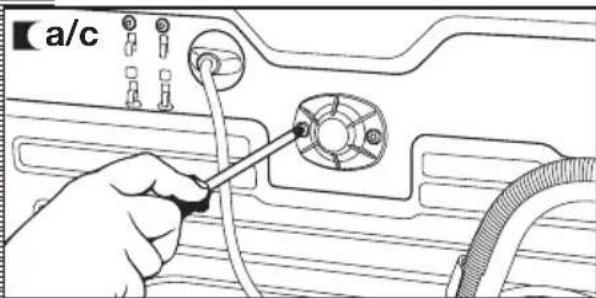

a Devissez les vis qui maintainnent les 3 traverses en plastique situées à l'arrière du lave-linge.

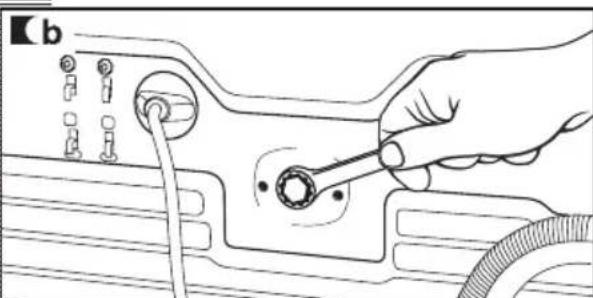

b Devissez les 3 brides métalliques d'immobilisation de l'appareil et retirezes.
c Recouvre les orifices avec les traverses en plastique préalablement retirees.

Important

Conservez les brides métalliques d'immobilisation, elles vous seront utiles si vous nevez transporter postérieurement votre apparéil.

2 RACCORDEMENT A LA CANALISATION D'EAU ET D'EVACUATION

installation et montage

RACCORDEMENT A LA

CANALISATION D'EAU

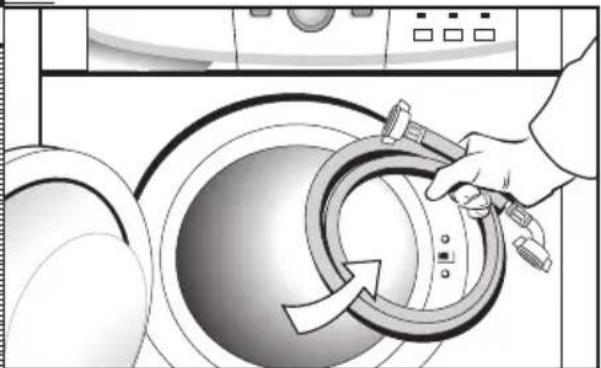

Vous trouvez, à l'intérieur du tambour, le tube d'alimentation d'eau :

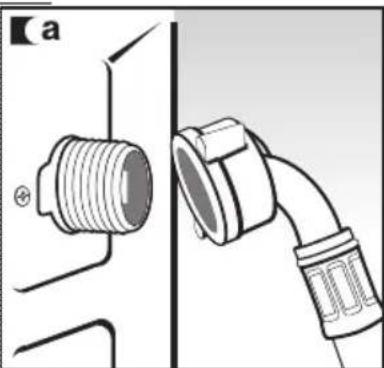

a Raccordez l'extrémité coudee du tube à l'entrée cannelée de l'électrovanne, située à l'arrête de l'appareil.
Raccordez l'autre extrémité du tube à la canalisation d'eau. Veillez, ensuite, a bien serrer l'écrou de serrage.

Important

Veillez à raccorder correctement le coude du tuyau à la canalisation d'eau, afin d'éviter tout risque d'inondation.

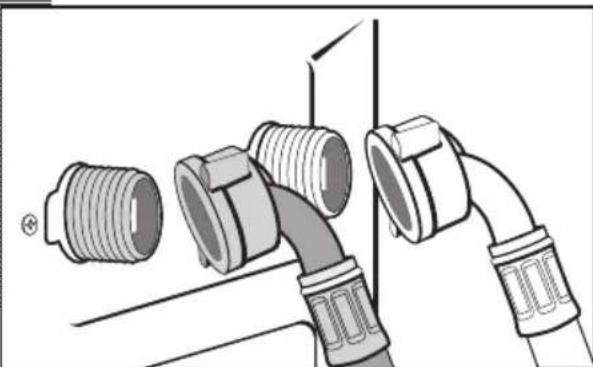

Si vous lave-linge permet le raccordement à une entrée d'eau chaude, branchez le tube cannelé rouge au robinet d'eau chaude et à l'électrovanne au filtré de couleur rouge.

Le lave-linge doit etre raccorde a la canalisation d'eau a I'aide des tuyaux d'alimentation neufs fournis avec I'appareil. Ne pas utiliser les tuyaux d'alimentation ancients. Pour un fonctionnement correct du lave-linge, la pression de I'eau devra se situer entre 0,05 et 1MPa (0,5à 10Kg / cm^2)

RACCORDEMENT A LA

CANALISATION D'EVACUATION

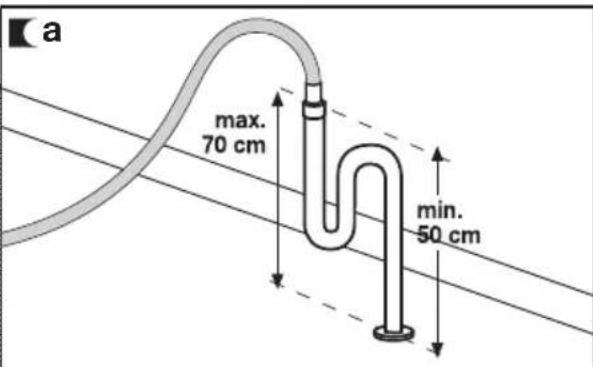

a ll est recommendé de disposer d'un tuyau de vidange fixe à une distance du sol de 50 à 70 cm.

Veillez à ce que le tuyau de vidange ne soit ni coincide, ni plie, ni pince.

3 MISE A NIVEAU DU LAVE-LINGE ET RACCORDEMENT ELECTRIQUE installation et monte

installation et montage

MISEÀ NIVEAU

Important

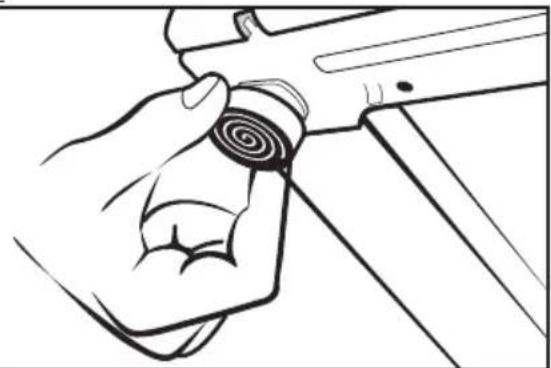

Mettez à niveau l'appareil à l'aide des pieds régables, afin de réduire les bruits et d'éviter le déplacement du lave-linge pendant le lavage.

Evitez d'extraire excessivement les pieds, pour une plus grande stabilité de l'appareil.

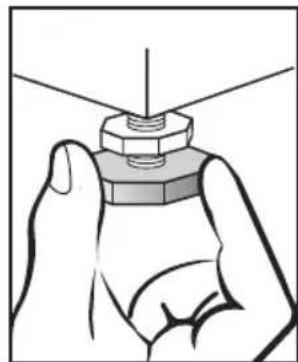

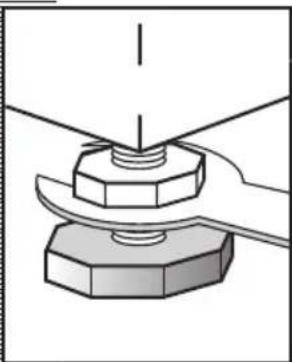

Sur les modèles munis d'écrous, les serrer à l'aide d'une clé.

RACCORDEMENT ÉLECTRIQUE

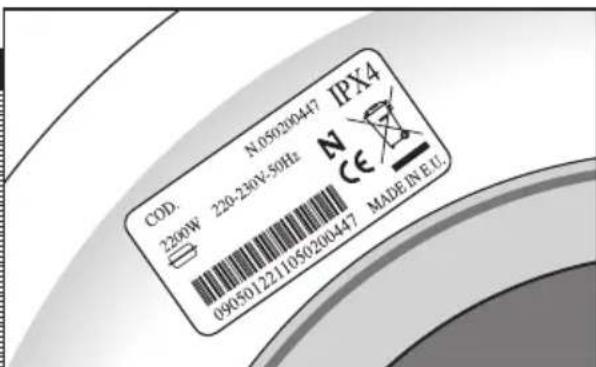

Consultez la plaque signaletique, située sur le hublot du lave-linge, avant de proceder au raccordement electrique. Verifiez que la tension du secteur correspond bien a celle mentionnée sur la plaque signaletique.

Ne jamais retirer la plaque signalétique, elle contient des informations précieuses.

Important

Veillez a bien brancher votre lave-linge à une prise reliée à la terre.

L'installation electrique, la fiche, la prise de secteur, les fusibles ou le disjoncteur automatique et le compteur doivent être capables de résister la puissance maximale mentionnée sur la plaque signalétique.

Ne jamais brancher la fiche du lave-linge au secteur avec les mains mouillées ou humides.

Pour débrancher l'appareil de la prise de courant, tirer de la fiche, jamais du cordon.

Si le cordon d'alimentation est endommagé, il doit être aussiôt remplace par un cordon ou ensemble spécial fourni par le fabricant ou par son service après.

Sur les lave-linge encastrés, la fiche de raccordement au secteur devra être accessible après l'installation.

MISE EN PLACE

SOUS PLAN

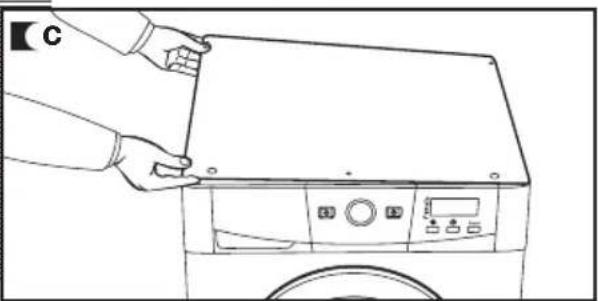

Vous ave la possibilité d'installer le lavelinge sous le plan de travail de votre cuisine.

Si, pour des raisons d'encastrement, vous devez-retirer le couvercle du lave-linge, il vous faudra installer, pour des raisons de sécurité, un capot de protection, que vous pourrez vous procurer auprès de votre Revendeur ou du Service d'Assistance Technique.

Pourmettre en place le capot,procedez comme suit:

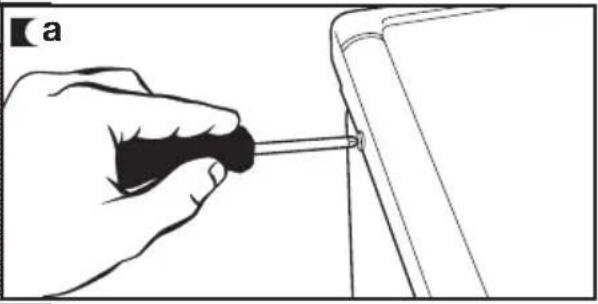

a Demontez le couvercle de votre lavelinge en desserrant les vis laterales et poussez tegement le couvercle vers I'arriere pour le retirer.

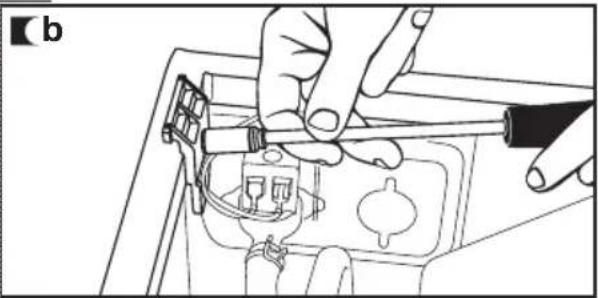

Retirez les 4 pieces de fixation du couvercle en desserrant les vis.
Installez et vissez le capot de protection du lave-linge, afin de pouvoir introduire l'appareil à l'emplacement souhaite. Veillez a recouvrir tout le périmètre de mousse adhéseve, afin de réduire les bruits.

ENTRETIEN PREALABLE

Maintenant que vous lave-linge est correctement installé, nous vous conseillons de partager à un nettoyage préalable de l'ordinateur.

Vous pourrez ainsi vérifier l'installation, les raccords et la vidange, tout en procédant à un lavage complet de l'intérieur de l'appareil, avant de procéder au premier lavage de linge (voir instructions ci-après).

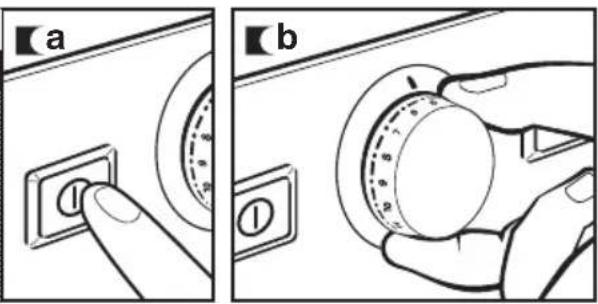

a Appuyer sur la touche ON/OFF.
b Sélectionner le programme normal à 60^

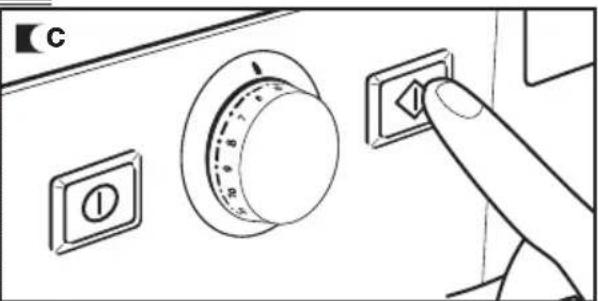

c Appuyer sur la touche depart/pause.

utilisation de l'appareil et conseils pratiques

1 PREPARATION DU LINGE AVANT LE LAVAGE

PREPARATION

Important

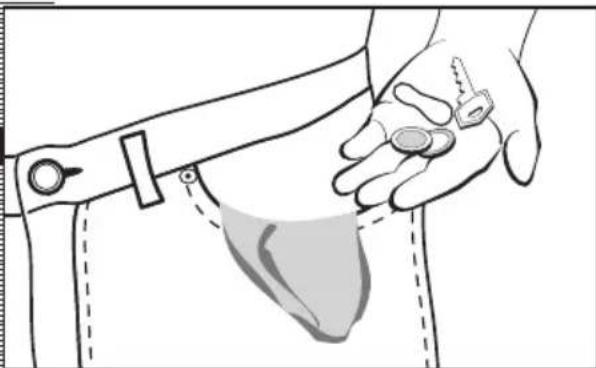

Avant d'introduire le linge dans le tambour, veillez à bien vider les poches.

Les petits objets risquent de boucher la pompe de vidange.

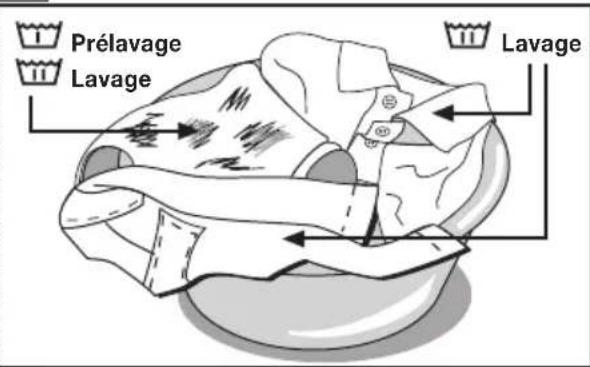

TRIDU LINGE

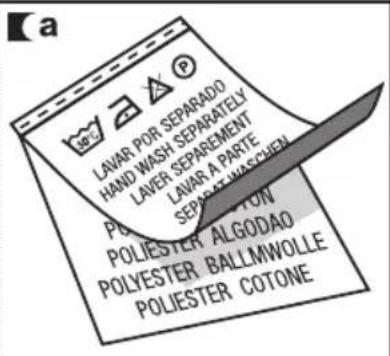

a Triez le linge par type de textile.

Nous vous conseillons d'utiliser les programmes délicats pour les textiles fragiles. Utilisez pour les lainages les programmes spécifique conçus pour laver la laine.

o Triez les textiles selon le degré des salissure.

• Utilisez de préférence un programme court à l'eau froide pour laver le linge peu sale.
• Utilisez un programme sans prélavage pour laver le linge pas trop sale.
• Réservez les programmes longs avec prélavage pour laver le linge très sale.

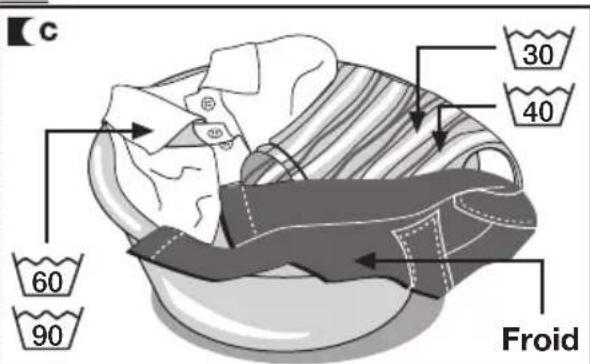

c Triez les textiles selon leur couleur.

Lavez séparément le linge blanc et le linge de couleur.

Important

Il est recommandé de charger votre lave-linge au maximum, afin d'économiser de l'eau et de l'énergie.

Nous vous conseillons de laver ensemble, dans la mesure du possible, des pieces de linge de différentes dimensions, afin d'optimiser le lavage et de favoriser la répartition du linge à l'intérieur du tambour lors de l'essorage, réduisant ainsi les bruits de la machine.

Lavez les petites pieces fragiles dans un filet à linge.

Important

Vérifiez au préalable que vos lainages peuvent être lavés en machine.

2 UTILISATION DU PRODUIT LESSIVIEL ET DES ADDITIFS

utilisation de l'appareil et conseils pratiques

PRODUIT LESSIVIEL

ET ADDITIFS

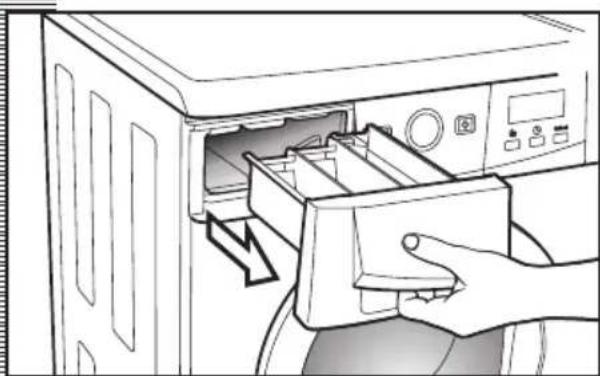

La cuvette à produits de votre lave-linge est divisée en 3 compartments.

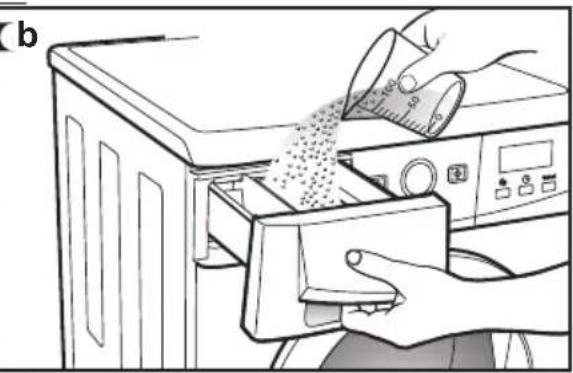

b Avant de procesder au lavage, versez le produit lessiviel et les additifs dans les bacs a produits correspondants.

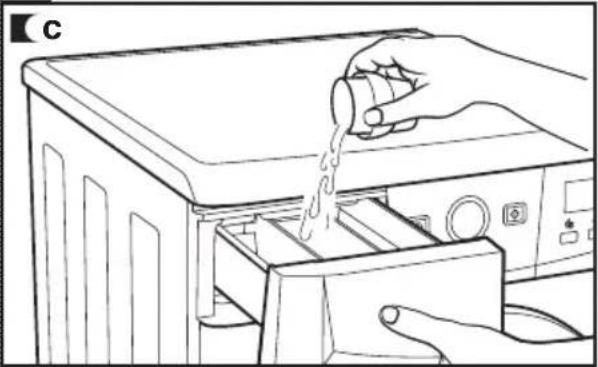

c Vos pouvez également utiliser, dans ce lave-linge, des détergents liquides. Pour ce faire, utilisez le compartment optionnel, que vous pouvez accérer en vous adressant au Réseau d'Assistance Technique.

ImportantImportant

Installer ce compartment optionnel à la place du compartment de lavage.

Les compartments sont marqués d'une ligne MAX, qui indique le niveau maximum de produit à ne pas dépasser.

N'oubliez pas que la dose de produit lessiviel dépendra de :

La quantité de linge à laver.
Du degrde salissure du linge.
De la durée de l'eau (pour connaître la durée de votre eau, adressez-vous aux autorités locales compétentes).

Nous vous recommendons d'utiliser un produit anticalcaire si vous eau est particulièrement dure.

a
Prelavage

Lavage

Assouplissant

note ecologique

N'oubliez pas qu'il existe des produits lessiviels concentrés, qui préservent davantage la nature et l'environnement.

Une plus grande quantité de produit lessiviel n'amélioreras pas les résultats de lavage. Par contre, outre le coût

economique que cela implique, vous ne contribuerez pas à la protection de l'environnement.

Nous vous recommendons vivement de respecter les instructions du fabricant de produit lessiviel.

3 SELECTION DU PROGRAMME DE LAVAGE

utilisation de l'appareil et conseils pratiques

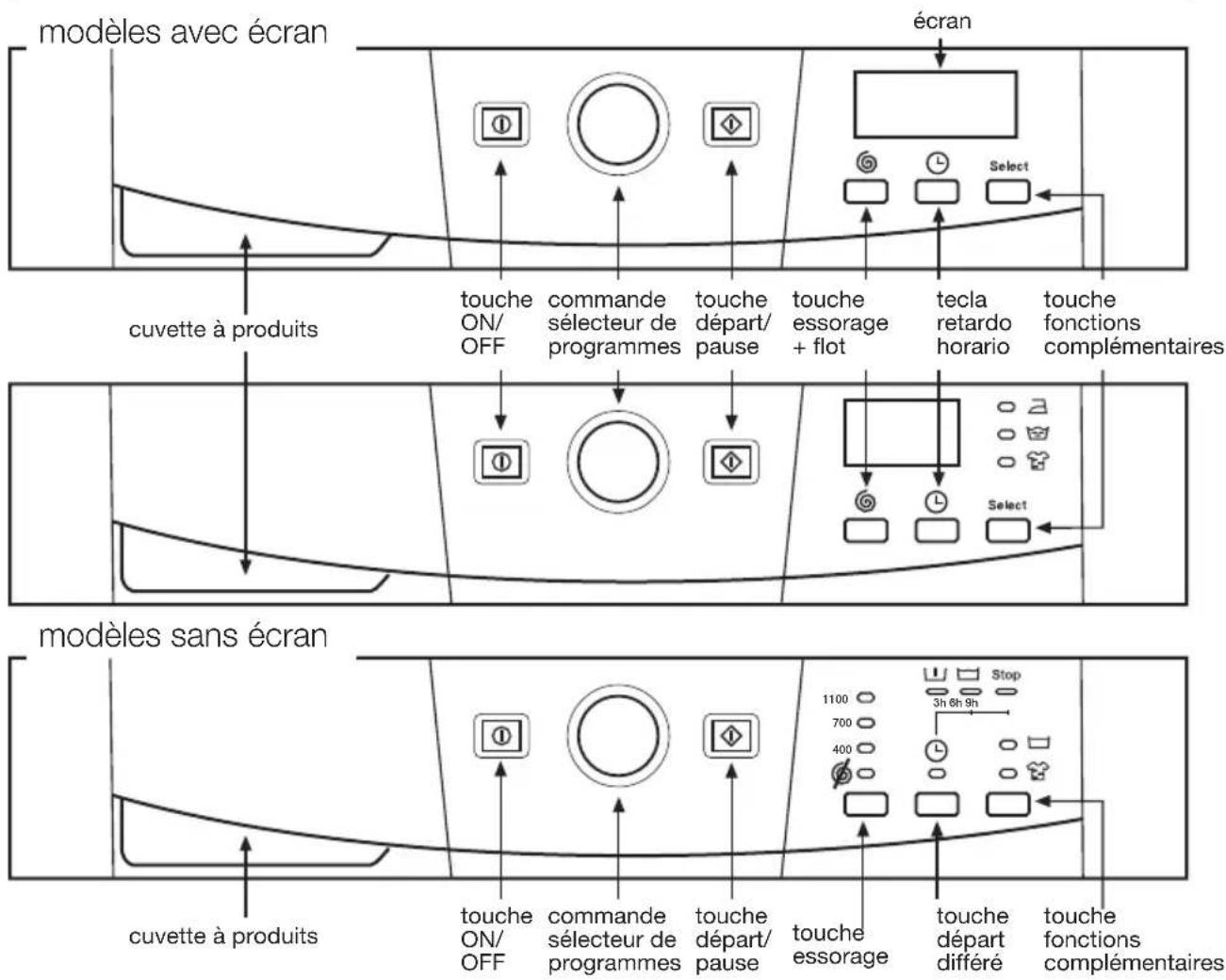

Pour selectionner le programme de lavage,
proceder comme suit :

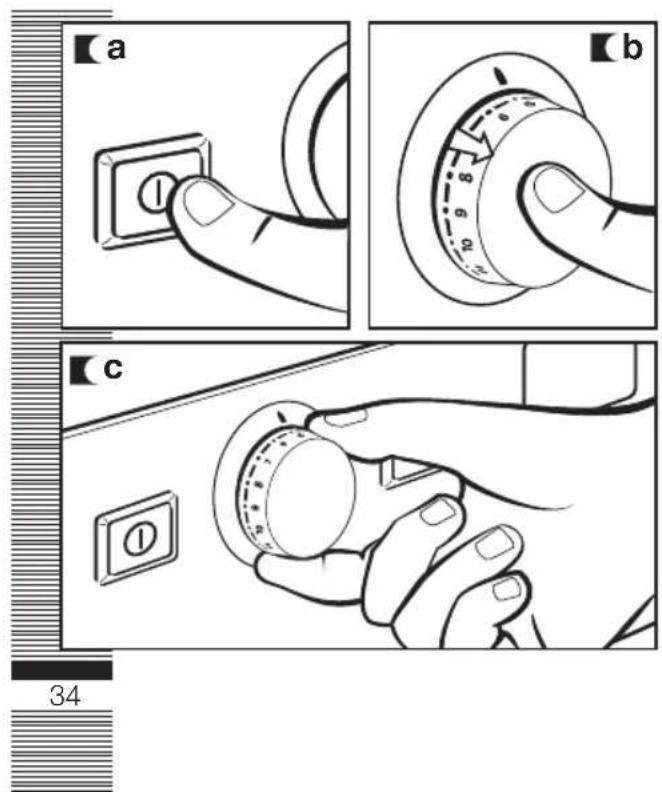

a Allumer l'appareil en appuyant sur la touche ON / OFF.
b Enforcer la commande du selecteur de programmes (sur certains modeles).
c Sélectionner le programme de lavage souhaïte, en faisant tourner la commande de selection des programmes (voir tableau des programmes).

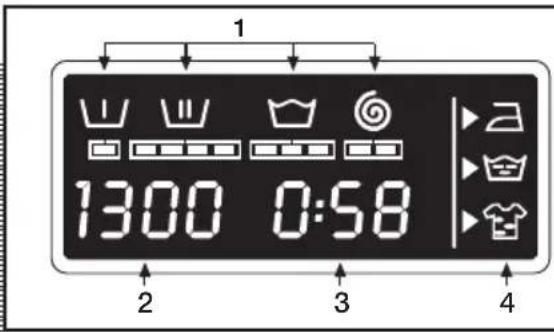

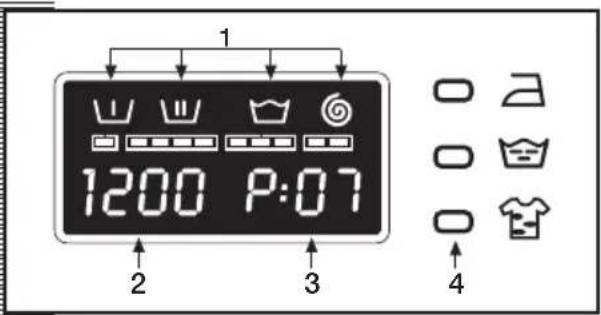

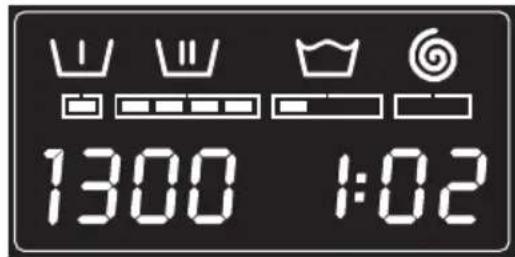

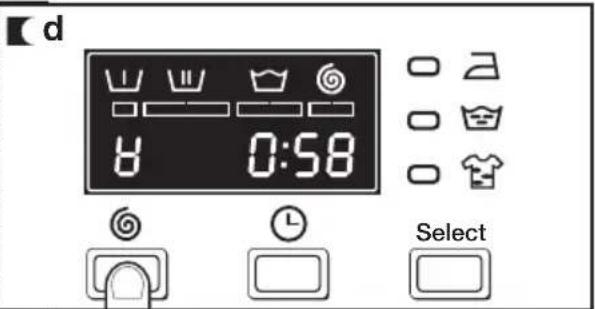

L'écran affichera l'information suivante :

1 Cycles du programme de lavage

• modeles avec écran

Prelavage

Lavage

Rincage

Essorage

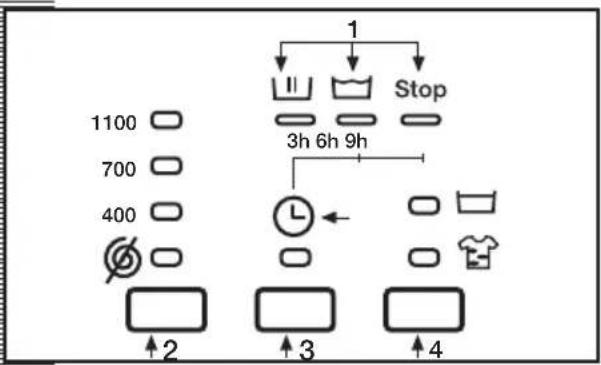

• modeles sans écran

Lavage

Rinçage

Stop

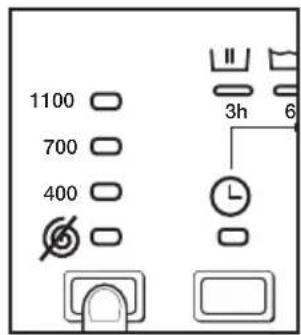

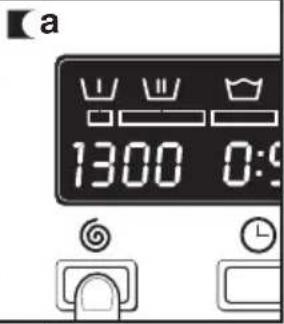

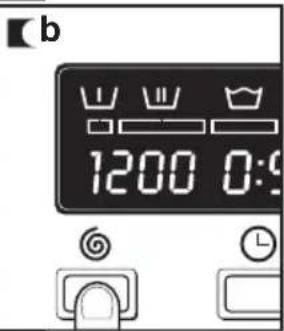

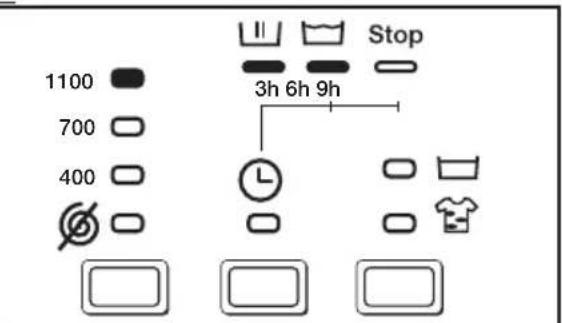

2 Nbre de tours
3 N° du programme (pendant quelques secondes) et ensuite sa durée sur les modèles avec écran.

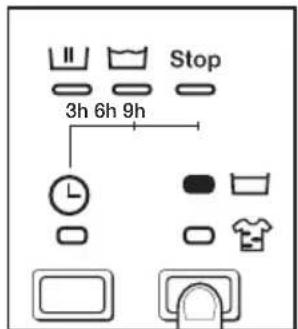

4 Fonctions complémentaires

• modèles avec écran

Repassage facile
Rinçage extra
Lavage intensif
- modeles sans écran
Rinçage extra

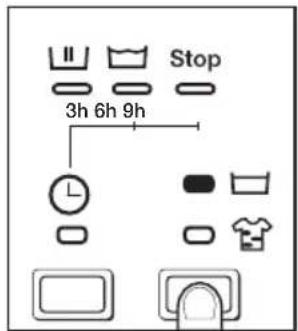

Lavage intensif

Votre lave-linge dispose de 4 types de programmes :

Programmes normaux

Programmes délicats

Programmes laine

Programmes complémentaires

note ecologique

Nous vous recommendons de désirir le programme le mieux adapté à votre linge, afin d'éviter le prélavage, dans la mesure du possible. Vous economiserez de l'argent et vous contribuerez à la protection de l'environnement.

PROGRAMMES

Normaux Délicats Laine			Compléments à
1 Normal froid	8 Délicot froid	12 Laine froid	14Rçages
2 Rapide 30°C	9 Délicot 30°C	13 Laine 35°C	15Essorage
3 Normal 30°C	10 Délicot 40°C		16Vidange/Fin
4 Normal 40°C	11 Délicot 60°C
5 Normal 60°C
6 Normal 90°C
7 Préavage 60°C

	Programme		Température conséillée	Type de textile	Touches options possibles						Charge de linge max. (Kg)
					Rinage extra	Lavage intensif	Repousse fide	Eserpège	Emfation de l'essence	Autresse
Prog. normaux	1	Normal froid	Froid cou	Coton/Linleurs délicates OUI 5/6linge très peu sale
	2	Rapide 30°C	30	Coton/Linblanc/couleur OUIlinge très peu sale		NON	OUI 1.5
	3	Normal 30°C	30	Coton/Lincouleurs délicates OUI 5/6linge peu sale	6
	4	Normal 40°C	40	Coton/Lincouleurs résistanteslinge peu sale	OUI 5/6
	5 (*)	Normal 60°C	60	Coton/Lincouleurs résistantes OUI salissure normale	5/6
	6	Normal 90°C	90	Coton/Linblanc OUI 5/6linge très sale
	7	Prélavage 60°C	60	Coton/Linblanc/couleurs résistanteslinge très sale	OUI 5/6
Prog. délicats	8	Délicot froid	Froid cou	Synthétique/mélange cotonles délicates OUI 3linge très peu sale
	9	Délicot 30°C	30	Synthétique/mélange cotoncouleurs délicates OUI 3linge peu sale
	10	Délicot 40°C	40	Synthétique/mélange cotoncouleurs délicates OUI 3salissure normale
	11	Délicot 60°C	60	Synthétique/mélange cotonblanc/couleurs résistantessalissure normale	OUI 3
Prog. laine	12	Laine froid	LAINE froid	Laine/mélange laineblanc/couleur OUIlinge très peu sale		NON	OUI 1
	13	Laine 35°C	LAINE 35 b	Laine/mélange laineanc/couleur OUIlinge peu sale		NON	OUI 1
	14	Rinçages	— Synth	Coton/mélange cotonhétique/Délicot OUI Laine/mélange laine		NON	OUI 5/6
	15	Essorage	—	Coton/mélange cotonSynthétique/DélicatLaine/mélange laine	NON		OUI	NON		5/6
	16	Vidange/Fin	— Synth	Coton/mélange cotonhétique/DélicatLaine/mélange laine	NON					5/6

(*) Pour programmes de lavage et consommation conformes à la Norme EN60456, appuyer sur la touche de lavage intensif.

Vérifiez que le bandeau de commandes de votre lave-linge est Turbo Time Plus ou Turbo Time

Bacs à produits	Description du programme	TURBO TIME TURBO TIME PLUS
		Consommation totale KWh/litre		Durée approx. (minutes)	Consommation totale KWh/litre	Durée approx. (minutes)
		5 Kg	6 Kg		6 Kg
,35/46 0,40/49 82 0,20/avage normal, rincages: 0,95/46 1,02/49 91 1,60/51 1,90/55 120 1,90	Lavage normal, rincages, absorption automatique d'additives le cas échéant et essorage final long	0,15/46	0,15/49	60	0,10/49	50
	Lavage COURT, rincages, absorption automatique d'additives le cas échéant et essorage final long	0,20/25	0,20/30	30	0,20/30	30
	49 520,60/46 0,65/49 87 0,50/49 57absorption automatique d'additives le cas échéant et essorage final long
		A+: 0,85/46
m m	Prélavage, lavage normal, rincages, absorption automatique d'additives le cas échéant et essorage final long	1,40/55	1,45/60	105	1,40/53	100
m m	Lavage délicat, rincages, absorption automatique d'additives le cas échéant et essorage final réduit	0,15/50 0,15/55 500,10/4950	0,15/55 500,10/4950	50	50
		0,35/50 0,35/55 500,20/4950	0,35/55 500,20/4950	50	0,20/4950	50
		0,55/50 0,60/55 500,40/4955	0,60/55 500,40/4955	55
		0,95/50 1,00/55 700,90/4970	0,90/55 700,90/4970	70
	Lavage LAINE, rincages, absorption automatique d'additives le cas échéant et essorage final réduit	0,05/60 0,05/60 300,05/5230	0,05/60 300,05/5230	30	0,05/5230	30
		0,45/60 0,50/60 400,40/5240	0,45/60 400,40/5240	40
m m	Rincages, absorption automatique d'additives le cas échéant et essorage final long	0,05/25 0,05/30 230,05/3023	0,05/30 230,05/3023	23	0,05/3023	23
-	Vidange et essorage final long	0,05/0 0,05/0 100,05/0 10	0,05/0 100,05/0 10	10	0,05/0 10	10
-	Vidange et fin de programme. Retour du programme à la position fin	0,00/0 0,00/0 20,00/0 2	0,00/0 20,00/0 2	2	0,00/0 2	2

REMARQUE: Les consommations en KW/h et litres, de même que la durée des programmes, peuvent varier en fonction du type et du volume de linge, de la pression de l'eau, etc.

4 FONCTIONESSORAGE

utilisation de l'appareil et conseils pratiques

ESSORAGE

Selectionner toujours les fonctions de lavage après avoir selectionné le programme de lavage. Toute modification du programme durant la selection annulera les options préalablement selectionnées.

a Touche fonction essorage et antifroissage (flot)

Le programme sélectionné est associé à un certain nombre de tours d'essorage, tel que visualisé sur les modèles avec écran. Sur les modèles sans écran, le témoin lumineux correspondant s'allume.

Pour le modifier, appuyer successivement sur la touche essorage et le nombre de tours diminuera de 100 à chaque fois jusqu'à atteindre les 400 sur les modèles avec écran, ou le témoin lumineux s'allumera sur les modèles sans écran.

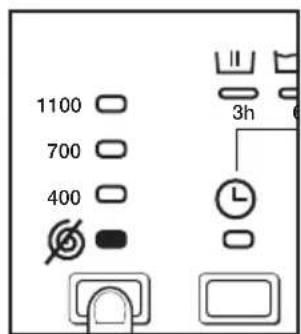

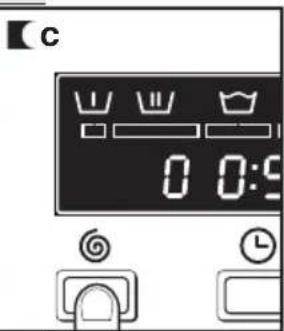

c Elimination de I'essorage

Appuyer sur la touche essorage pour selectionner la fonction elimination de l'essorage. Le lave-linge effectue un programme sans essorage final. Autiliser pour eviter de froisser les textiles spécialement delicats.

d Fonction: flot/antifroissage

L'appareil s'arrête après le dernier rincage, l'eau demeurant à l'intérieur de la cuve.

Si I'on désactive cette fonction, la machine compte le programme et procèle à la vidange et à l'essorage. Àutiliser si vous souhaitez retarder l'essorage, en cas d'absence du foyer, pour éviter que le linge ne se froisse après l'essorage, en attendant que vous le retiriez du tambour.

5 FONCTION DÉPART DIFFÉRÉ ET FONCTIONS COMPLEMENTAIRES

utilisation de l'expérience

DéPART DIFFÉRÉ

Touche fonction depuis diffé

Possibilité de sélectionner un départ différé de jusqu'à 24 heures. Sélectionner toujours le départ différé après avoir sélectionné le programme de lavage.

Pour selectionner les heures de retard, appuyer sur la touche horloge. Sur les modeles avec écran, chaque fois que la touche est enforcée, le départ différé est retardé d'1 heures. Sur les modeles sans écran, désir 3, 6 ou 9 heures de retard.

Annulation du département différé

Pour annuler le départ différé, appuyer successivement sur la touche horloge, jusqu'à atteindre les 24 heures. Enconcer alors une nouvelle fois la touche, pour valider l'annulation. Tout changement de programme annule également la fonction départ différé.

FONCTIONS COMPLEMENTAIRES

Touche fonctions complémentaires selon programmes.

a Dote de 3 ou 2 options, selon modele: repassage facile, rincage extra et lavage intensif.

Appuyer sur la touche pour visualiser l'option souhaitation.

En enforcant la touche plusieurs fois, vous pourrez combiner jusqu'à trois fonctions complémentaires à la fois, selon le programme sélectionné.

Touche: Repassage facile (A)

Cette fonction évite que le linge ne se froisse, grâce au programme spécial qui fait tourner le tambour en douceur pour défouler le linge après l'essorage et faciliter ainsi le repassage.

Touche:Rincageextra

Rincage final réalisé avec une plus grande quantité d'eau. Convient aux grandes charges de linge et aux personnes à la peau sensible. Mais il augmente la consommation d'eau!

Touche:Lavage intensif

Convient au linge très sale. Meilleurs résultats de lavage grâce à l'allongement du cycle normal.

Select

0:58

Select

Important

Si l'on modifie le programme durant la selection de fonctions complémentaires ou si I'on enforce la ON/OFF, toutes les fonctions préalablement selectionnées seront annulées.

MISE EN ROUTE

Touché départ/pause

a Pourmettre en route le lave-linge, appuyer sur la touche depart/pause. Sur les modeles avec ecran, ce dernier affichera en tout moment les minutes qui restent pour la fin du lavage.

VERROUILLAGE

Fonction verrouillage

Disponible sur modèles avec écran.

La fonction verrouillage sert à éviter toute manipulation interpôsive des touches risquant de modifier le programme et les fonctions de lavage sélectionnés. Tout spécifique conçue comme sécurité-enfants, etc.

Activer le verrouillage après avoir selectionné le programme de lavage et toutes les fonctions souhaitées.

Activer le verrouillage

a Pour activer le verrouillage, maintainir enfoncée la touche départ/pause pendant au moins 3 secondes. L'écran indiquera que cette fonction est activée.

Désactiver le verrouillage

b Le verrouillage est automatiquement eliminé des que le programme de lavage est acheve.

Si vous souhaitez désactiver le verrouillage avant la fin du programme, maintenez enfoncée à nouveau pendant au moins 3 secondes la touche de Marche. L'indicateur de verrouillage disparaître de l'écran, qui restera en état de pause.

Le fait d'enforcer la touche ON/OFF n'élimine pas le verrouillage.

7 DEROULEMENT DU PROGRAMME DE LAVAGE ET PANNE DE COURANT

utilisation de l'appareil

DEROULEMENT DU PROGRAMME

Sur les modèles avec écran, lorsque le programme est en marche, l'écran affiche la phase de lavage en cours et le temps qui reste pour la fin du cycle. Sur les modèles sans écran, les témoins lumineux indiquent la phase en cours.

Les cycles actifs de lavage en cours seront affichés successivement sur le haut de l'écran, de même que le temps qui reste pour la fin du lavage, à intervalles périodiques mais pas par minutes.

Les fonctions complémentaires peuvent etre seLECTIONnées en tout moment, a condition que le cycle de lavage correspondant ne soit pas achieve et que le programme admette cette fonction.

L'activation de la touche depuis différé durant le lavage restera sans effet.

L'activation de la touche départ/pause durant le lavage provoquera l'arrêt du lave-linge qui se situera en état de PAUSE.

Si durant le lavage vous modifiez le programme, à l'aide du selecteur de programmes, tous les programmes et fonctions préalablement selectionnés seront annulés et le lave-linge s'arrête en état de PAUSE.

Si vous devez ajouter ou enlever une piece, appuyez sur la touche depart/pause et vérifie que I'eau ne risque pas de déborder en ouvrant la porte et que la température de I'eau ne soit pas trop élevé. Pour relancer et poursuivre le cycle de lavage en cours, appuyez à nouveau sur la touche depart/pause.

PANNE DE COURANT

Après une panne de courant, la machine relance et poursuit automatiquement le cycle en cours (qui est méorisé pendant quelques heures). Il en est de même lorsque l'on appuie sur la touche OFF/ON.

avertissements

Pour réduire les bruits lors de l'essorage, procédez à la mise à niveau du lave-linge, à l'aide des pieds régiables.
Lavez ensemble, dans la mesure du possible, des pieces de différentes dimensions sur un même programme, afin de permettre une meilleure répartition du linge à l'intérieur du tambour et, donc, un essorage plus performant.
Tous les modèles sont dotés d'un système de sécurité essorage, qui annule l'essorage si le linge est excessivement tasse dans le tambour, afin d'éviter un excès de vibrations. Si vous constaze que le linge ne sort pas suffisammentégoutte,procédez à un nouvel essorage, après avoir réparti uniformément le linge dans le tambour.

lave-linge maintenance et

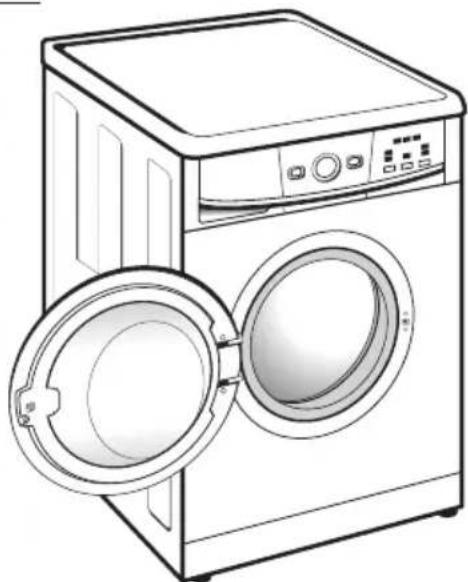

MAINTENANCE

Après chaque lavage, laissez le hublot ouvert un moment, afin que l'air puisse circuler librement à l'intérieur de l'appareil.

Nous vous conseillons d'effectuer, de temps en temps, en fonction de la durée de l'eau, un cycle de lavage complet avec un produit détartrant. Vous prolongerez ainsi la vie de votre lavelinge.

Avant de proceeder a une qualconque operation d'entretien ou de maintenance, debranche le lavelinge du secteur.

1 NETTOYAGE DE LA CUVETTE À PRODUITS

Nettoyez la cuvette a produits régulierement, pour éliminer tout reste de produit lessiviel.

a Retirez complètement la cuvette à produits en tirant vers l'extérieur.

b Nettoyez les compartments de la cuvette a produits. Utilisez de I'eau tiède et une Brosse.

Nettoyez également les siphons du compartment à additifs, après les avoir retirés et remettez-les correctement en place. Remettez la cuvette à produits dans son logement.

Un siphon mal remis en place ou sale empêche la prise d'additifs et la vidange totale de la cuvette à la fin du lavage.

NETTOYAGE DU FILTRE ACCESSIBLE ET NETTOYAGEEXTERIEUR DE L'APPAREIL

maintenance et entretien

NETTOYAGE DU FiltRE

Nettoyez le filtré accessible si la pompe de vidange est bloquée par des objets indésirables.

a Retirez la plinthe en tirant légerement des côtes, tout en la faisant tourner vers le bas, pour pouvoir ensuite la déclipper. Si vous ne pouvez pas acceder au côtes, introduisez un petit tournevis dans les trois rainures du haut de la plinthe, pour exercer une action de levier et pouvoir la déclipper.
b Pour recueiller I'eau qui va s'écouler lorsque vous retirerez le filtré, déposez un récipient en dessous.
Faites tourner le filtrer un quart ou un demi-tour à gauche. L'eau commencerà à sortir.
d Une fois achievée l'évacuation de l'eau du lave-linge, faire tourner le filtré plusieurs tours, jusqu'à son extraction totale, en tirant légarement.
e D ébarrasssez le filtré des objets et peluches qu'il contient.
f Remettez en place le filtrer et la plinthe.

Important

Pour éviter tout risque de brûlure, ne pas effectuer cette opération si la température de l'eau dépasse les 30^ .

NETTOYAGE EXTERIEUR

Pour nettoyer l'extérieur du lave-linge, utilisez de I'eau tiède savonneuse, ou un produit non agressif. Ne jamais utiliser de produits abrasifs ni solvants.

Sechez à fond, à l'aide d'un chiffon.

Important

Éliminez aussi tout reste de produit lessiviel ou d'additifs sur l'extérieur du lave-linge, pour éviter la corrosion de l'appareil.

sécurité et résolution de pr

Si vous observez une anomalie\ quelconque, consultez les\ indications suivantes.

Si elles ne vous aient pas à résoudre le problème, débranchez l'appareil et adressez-vous au SERVICE D'ASSISTANCE TECHNIQUE.

Important

Nous vous prions de ne jamais ouvrir l'appareil. Il n'y a, à l'intérieur, aucun fusible ou composant quelconque pouvant etre remplace par le client.

Indicateur Incidences

F01 Il n'y a pas d'arrivee d'eau

F02 Le lave-linge ne vidange pas et n'essore pas

CO3 Il n'essore pas

F04 Il ne se met pas en route

F05

S'adresser au Service d'Assistance Technique

F10

INCIDENCES

Le lave-linge ne démarre pas?

Le lave-linge vibre ou est excessivement bruyant?

Causes possibles :

Vérifiez que la porte est bien fermée.
Le lave-linge n'est pas branché au secteur ou il n'y pas de courant.
La touche Départ/Pause n'est pas enforcée.
Si la porte du lave-linge est mal fermée, l'écran affichera F04 ou les voyants lumineux de lavage et de fin se mettront à clignoter.

Causes possibles :

Les cales d'immobilisation du tambour et de transport de l'appareil n'ont pas ete retirées.
Le lave-linge n'est pas bien nivélé ou n'est pas stable.

Le lave-linge ne se remplit pas d'eau?

Si I'écran affiche l'indication F01 : Vérifier s'il n'y a pas de panne d'alimentation en eau, si le robinet de l'eau est ouvert et si le filtré de l'entrée d'eau au lave-linge n'est pas bouché.
Remede: Attendre le retour de l'eau, ouvrir le robinet d'arrivée de l'eau,steroler le tuyau d'arrivee de I'eau et nettoyer le filtre.

Si cette défaillance se produit, l'écran affichera F01 ou les voyants lumineux de lavage et de rincavage se mettront à clignoter alternatively.

Le lave-linge ne vidange pas et n'essore pas?

Si I'écran affiche l'indication F02 : Verifier que la pompe ne soit pas bouchée, que le conduit d'évacuation de l'immeuble ne soit pas bouché ou que la pompe soit mal raccordée.
Remede: Si la pompe est bouchée, suivre les instructions de l'alinéa 2 de Maintenance et Entretien de l'appareil. Si cette défaillance se produit, l'écran affichera F02 ou les voyants lumineux de rincage et fin se mettront à clignoter alternatively.

Le lave-linge n'essore pas?

Cause: Le linge es mal réparti dans le tambour et cela risque de provoquer un niveau excessif de vibrations.
Remede: Repartir correctement le linge et lancer un programme d'essorage. Si cette defaillance se produit, I'ecran affichera C3 ou les voyants lumineux de lavage, rincege et fin se mettront a clignoter alternativement et les autres voyants lumineux du bandeau de commandes resteront eteints.

Je ne vois pas d'eau dans le tambour durant le lavage.

Le lave-linge est doté d'un système capable de s'adapter à la charge et à la nature des textiles et il calcule automatiquement la quantité d'eau et d'énergie nécessaires, afin de contribuer à la protection de l'environnement. Par conséquent, ne vous inquiètez pas si la quantité d'eau que vous observez à travers le hublot vous semble insuffisante: le lavage et le rincege seront tout aussi performants.

Pourquoi reste-t-il de l'eau dans la cuvette?

Pourquoi je ne peux pas ouvrir le hublot immédiatement après la fin du lavage?

Pourquoi le temps qui reste affché sur l'horloge ne coïncide pas avec le temps réel de fin du cycle sélectionné?

Autres anomalies

Vérifiez que la cuvette soit propre. Pour la nettoyer, suivé les indications de Maintenance et Entretien de l'appareil. 1-Nettoyage de la cuvette a produits.

Les lave-linge actuels sont dotés de systèmes de sécurité pour l'usager. Il est notamment impossible d'ouvrir le lavelinge si le tambour n'est pas totalement arrêté. De là qu'il faillie attendre environ 2 minutes avant de pouvoir ouvrir le hublot.

Ce temps est orientatif et il peut se voir affecté par les conditions de déroulement du programme sélectionné. Par exemple: température initiale de l'eau, chargement du linge ou déséquilbre causé par le linge lors de l'essorage.

Le lave-linge peut également détecter d'autres anomalies. L'écran affichera dans ce cas les indications F05, F06..., F10 ou les voyants lumineux de lavage, rincage et fin se mettront à clignoter, de même qu'un autrevoyant lumineux du bandeau de commandes. Appeler les Service Technique Agreeé.

ave-linge avertissements concernant l'environnement

note ecologique

INFORMATION POUR LA CORRECTE GESTION DES DÉCHETS D'APPAREILS ÉLECTRIQUES ET ÉLECTRONIQUES

A la fin de la vie utile de l'appareil, ce dernier ne doit pas etre eliminé mélange aux ordures menagères brutes.

Il peut être porté, sans coût additionnel, aux centres spécifiques de collecte,/agreés par les administrations locales, ou aux prestataires qui facilitent ce service.

L'élimination séparée d'un déchet d'électroménager permet d'éviter d'eventuelles conséquences négatives pour l'environnement et la santé, dérivées d'une élimination inadéquate, tout en facilitant le traitement et le recyclage des matériaux qu'il contient, avec la considérable économie d'énergie et de ressources que cela implique.

Afin de sou ligner l'obligation de collaborer à la collecte sélective, le marquage apposé sur le produit visse à rappeler la non-utilisation des contenteurs traditionnels pour son élimination.

Pour davantage d'information, contacter les autorités locales ou votre revendeur.

Fagor Electrodomésticos, S.Coop.

Apartado 49

Tel. [phone] / 01

Fax [phone]

Bo San Andres, 18

20500 MONDRAGON (Guipezcoa)

www.fagor.com

e-mail: [e-mail]

FAGOR
