MANUAL DE UTILIZADOR FE2109 FAGOR

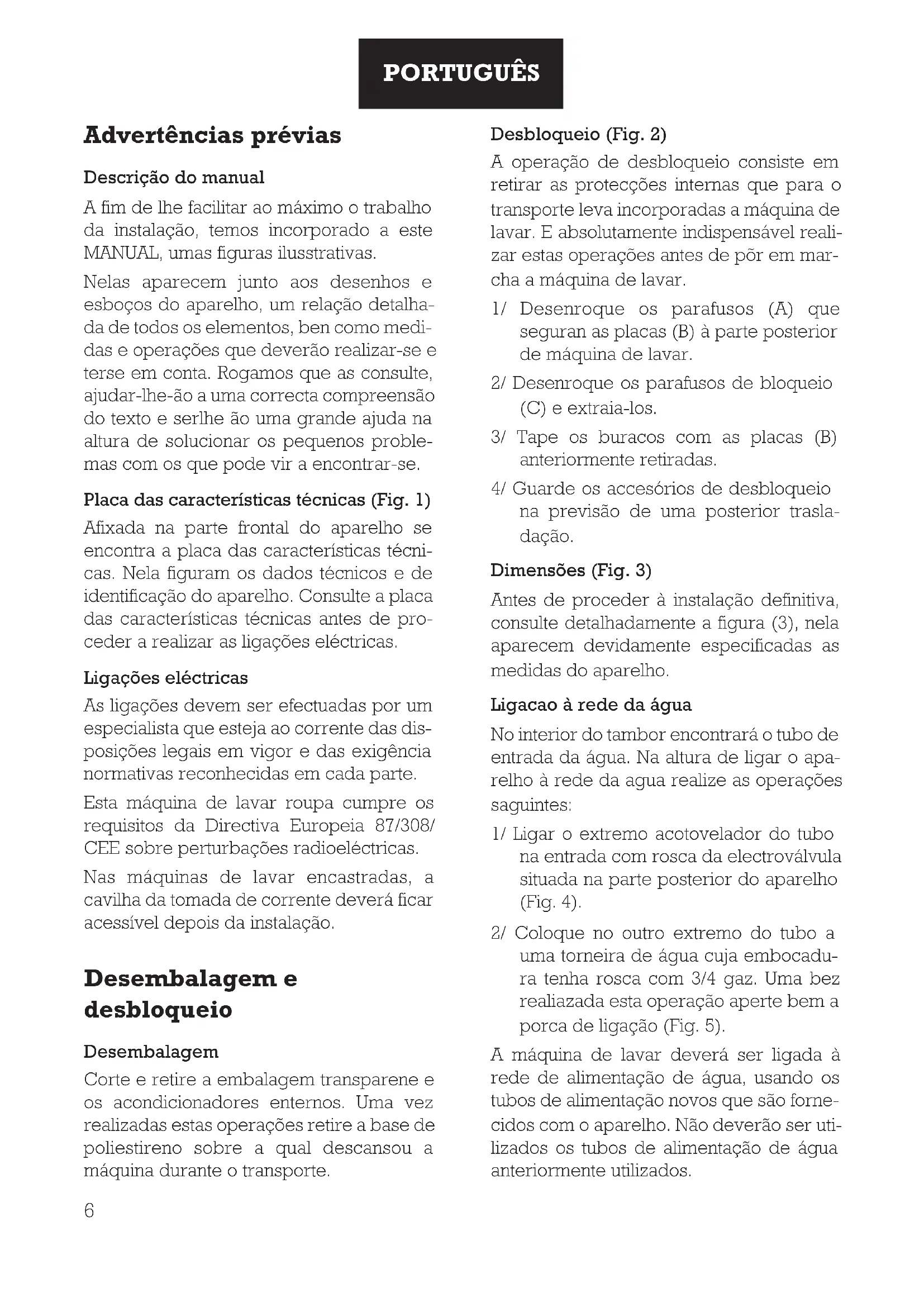

FRANÇAISAdvertências prévias Descrição do manual A fim de lhe facilitar ao máximo o trabalho da instalação, temos incorporado a este MANUAL, umas figuras ilusstrativas. Nelas aparecem junto aos desenhos e esboços do aparelho, um relação detalha- da de todos os elementos, ben como medi- das e operações que deverão realizar-se e terse em conta. Rogamos que as consulte, ajudar-lhe-ão a uma correcta compreensão do texto e serlhe ão uma grande ajuda na altura de solucionar os pequenos proble- mas com os que pode vir a encontrar-se. Placa das características técnicas (Fig. 1) Afixada na parte frontal do aparelho se encontra a placa das características técni- cas. Nela figuram os dados técnicos e de identificação do aparelho. Consulte a placa das características técnicas antes de pro- ceder a realizar as ligações eléctricas. Ligações eléctricas As ligações devem ser efectuadas por um especialista que esteja ao corrente das dis- posições legais em vigor e das exigência normativas reconhecidas em cada parte. Esta máquina de lavar roupa cumpre os requisitos da Directiva Europeia 87/308/ CEE sobre perturbações radioeléctricas. Nas máquinas de lavar encastradas, a cavilha da tomada de corrente deverá ficar acessível depois da instalação. Desembalagem e desbloqueio Desembalagem Corte e retire a embalagem transparene e os acondicionadores enternos. Uma vez realizadas estas operações retire a base de poliestireno sobre a qual descansou a máquina durante o transporte. Desbloqueio (Fig. 2) A operação de desbloqueio consiste em retirar as protecções internas que para o transporte leva incorporadas a máquina de lavar. E absolutamente indispensável reali- zar estas operações antes de põr em mar- cha a máquina de lavar. 1/ Desenroque os parafusos (A) que seguran as placas (B) à parte posterior de máquina de lavar. 2/ Desenroque os parafusos de bloqueio (C) e extraia-los. 3/ Tape os buracos com as placas (B) anteriormente retiradas. 4/ Guarde os accesórios de desbloqueio na previsão de uma posterior trasla- dação. Dimensões (Fig. 3) Antes de proceder à instalação definitiva, consulte detalhadamente a figura (3), nela aparecem devidamente especificadas as medidas do aparelho. Ligacao à rede da água No interior do tambor encontrará o tubo de entrada da água. Na altura de ligar o apa- relho à rede da agua realize as operações saguintes: 1/ Ligar o extremo acotovelador do tubo na entrada com rosca da electroválvula situada na parte posterior do aparelho (Fig. 4). 2/ Coloque no outro extremo do tubo a uma torneira de água cuja embocadu- ra tenha rosca com 3/4 gaz. Uma bez realiazada esta operação aperte bem a porca de ligação (Fig. 5). A máquina de lavar deverá ser ligada à rede de alimentação de água, usando os tubos de alimentação novos que são forne- cidos com o aparelho. Não deverão ser uti- lizados os tubos de alimentação de água anteriormente utilizados.

PORTUGUÊSPara um funcionamento correcto da máqui- na de lavar, a pressão da rede de água deverá estar compreendida entre 0,05 a 1 MPa (0,5 a 10 Kgrf/cm

Desaguamento Recomenda-se dispõr uma saída fixa de desaguamento a uma destãncia do chão entre 50 e 70 cm. (Fig. 6). Esta altura nunca deve ser superior aos 90 cm. Não é conve- niente o tubo de desaguamento ficar muito ajustado no tubo de desaguamento da rede. Evite pregas e estrangulamentos do tubo. E importante assegurar-se de que o cotovelo do tubo fica bem fixado à saída para evitar a queda e conseguinte risco de inundação. Ligação eléctrica Antes de ligar a ficha da tomada da corren- te é necessário essegurar-se de que: a) A tensão que chega à base da ficha é que aparece na placa das característi- cas de máquina de lavar, situada na parte posterior da masma. b) A instalação eléctrica, ficha, tomada da corrente, fisíveis ou interruptor automáti- co e contador deven estar medidos para a potência máxima consumida indicada na placa des características. MUITO IMPORTANTE A máquina de lavar deve ligar-se a uma boa toma com liação à terra. O cabo de ali- mentação da máquina de lavar está já munido de um terminal de ligação à terra, sendo necessário que se ligue a uma base da ficha através da qual se garanta a conti- nuidade à terra. Se o cabo de alimentação estiver danifica- do, deve ser substituído por um cabo ou conjunto especial a fornecer pelo fabrican- te ou pelo serviço pós-venda. O fabricante declina toda a responsabili- dade no caso em que não sejam cumpri- das as normas precedentes. Posição e nivelação Coloque a máquina de lavar no lugar previs- to e levantado-a ligeramente, proceda ao seu novelamento cuidadosamente operando sobre os pés reguláveis (Fig. 7). Se eventual- mente desejar encaixar o aparelho entre mobília ou sob a banca da cozinha, lembre- se de que as dimensões mímmas do espaço encontrá-lhas-á na (Fig. 8). Introduzca a máquina de lavar no espaço procurando que os tubos posteriores não se dobrem e que a máquina de lavar no fique em contac- to com a mobília ou paredes adjacentes. Máquinas de lavar com revestimento decorativo Decoração Dispõe da posibilidade de colocar na pona da sua máquina paineis, revestimentos decorativos a condizer com a mobília da sua cozinha. Estes painéis de revestimento não podem ter uma espessura superior aos 5 mm. Se desejar mudar o painel de revestimento da porta de seu aparelho, realize as operações seguintes: 1/ Desmonte a PORTA da máquina de lavar, para o efeito, nas dobradiças A, desenrosque os parafusos B (Fig. 9). Uma vez desenroscados os parafusos, desloque o conjunto da porta para o interior. Puxandod a sairá suavemente. 2/ Retire o marco de protecção C inferior desenroscando os parafusos D. 3/ Estraia o painel de que vinha a máqui- nas de lavar. 4/ Coloque o novo painel de revestimento sa o mesmo é de 3 mm. de espessura ou superior. Os painéis de revestimien- to inferiores a 3 mm. de espessura, colocarse-ão sobre e painel de que vinha munida a máquina de lavar. 5/ Coloque o marco de protecção inferior e volte a montar a porta.

PORTUGUÊSRegulação altura da porta A sua máquina de lavar ofrece-lhe a possibi- lidade de regular a altura da PORTA DECO- RAVEL a fim de poder alinhá-la com a mobí- lia da cozinha. Para este fim, a parte inferior da porta e marco de protecção inferior se encontram divididos em sete secções de 10 mm. cada uma. A regulação máxima que se pode conseguir oscila entre os 10 e 70 mm. (Fig. 10). Se desejar regular a altura da porta, realize as operações seguintes: 1/ Desmonte a PORTA da máquina de lavar; para o efeito, nas dobraças A, desenroque os parafusos B (Fig. 9). Uma vez desenroscados os parafusos, desloque o conjunto da porta para o inferior. Puxando-a sairá suavemente. 2/ Retire o marco de protecção C inferior, desenroscando os parafusos D. 3/ Extraia o painel de que vinha munida a máquina de lavar. 4/ Seccione, conforme as suas necessida- des, a porta e marco de protecção infe- rior, segundo se observa na (Fig. 10). 5/ Adapte o painel decorativo às novas dimensões. 6/ Coloque de novo o painel decorativo e o marco de protecção inferior e volte a montar a porta. Porta reversível O seu aparelho oferece-lhe a possibilidade de mudar o lugar de abertura da porta a fim de poder adaptá-la às características de sua cozinha e mobília. Se desejar mudar o lugar de abertura realize as operações seguintes: 1/ Desmonte a PORTA da sua máquina de lavar; para o efeito, nas dobradiças A, desenrosque os parafusos B (Fig. 9). Uma vez desenroscados os parafusos, desloque o conjunto da porta para o interior. Puxando-a sairá suavemente. 2/ Retire o marco de protecção C inferior desenroscando os parafusos D. 3/ Extraia o painel de que vinha munida a máquina de lavar. 4/ Extraia da porta as dobradiças A (Fig. 12); para o efeito desenrosque os para- fusos E que estão na parte interna da porta. 5/ Extraia o fecho automático (F) da porta (Fig. 12); para o efeito, desenrosque os parafusos G, parte interior e exterior, em continuação faça uma ligeira deslo- cação do fecho a este desprender-se-à. 6/ Para extrair o balancim fo fecho (H) (Fig. 12) desenroscar o parafusos de segurança e deslizando para um dos lados ter-lo-á disponível para pascar ao outro lado (I) Fig. 11. 7/ Retire a tampa de protecção J (Fig. 12) e coloque-o onde se encontrava ante- riormente a dobradiça inferior. 8/ Coloque as dobradiças e o fecho auto- mático no novo lugar. 9/ Coloque novamente o painel da porta e o marco de protecção inferior, seguida- mente volte a montar a porta. Cimeira opcional Se desejar colocar a máquina de lavar sob a banca da sua conzinha deverá desmon- tar a cimeira da sua máquina de lavar (mesa de trabalho) e colocar no seu lugar uma chapa/placa de protecção (de que está munido o aparelho) a fornecer pelo fabricante ou pelo serviço pós-venda; para o efeito realize as operações seguintes: 1/ Desmonte a cimeira da sua máquina de lavar (mesa de trabalho) (Fig. 13) desenroscando os parafusos a e dê na cimeira um ligeio golpe para atrás. A cimeira desprender-se-á suavemente. 2/ Retire as pecas de segurança da cimei- ra (Fig. 14); para o efeito desenrosque os parafusos B. 3/ Coloque a chapa/placa de protecção fazendo coincidir os buracos desta com os do aparelho, segundo (Fig. 15), depois aparafuse ambas as peças. Uma vez realizadas estas operações introduz- ca a máquina de lavar no lugar desejado.
