MANUALE UTENTE FE2109 FAGOR

1/ Avvertenze preliminari 14
2/ Dismballaggio esbloccaggio. 14
3/Dimensioni 14
4/ Collegamento con la rete idrica...... 14
5/Scarico 15
6/Collegamento elettrico 15
7/Posizionamento e livellazione 15
8/ Macchine con pannelli decorativi ... 15

ESPANOL

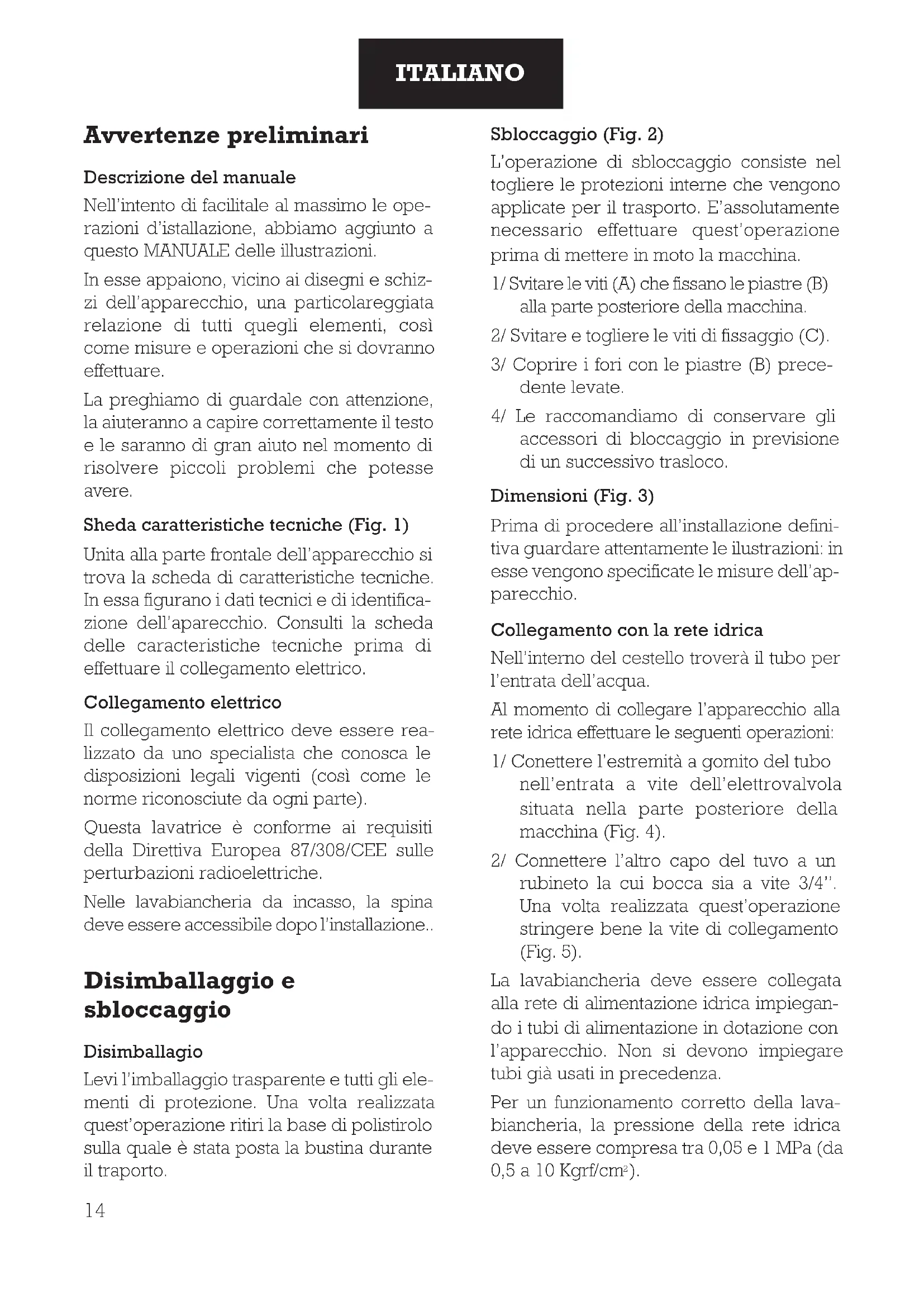

Avverenze preliminari

Descrizione del manuale

Nell'intento di facilitale al massimo le operazioni d'installazione, abbiamo aggiunto a questo MANUALE delle illustrazioni.

In esse appaiono, vicino ai disegni e schizzi dell'apparecchio, una particolareggiata relazione di tutti quegli elementi, casi come misure e operazioni che si dovranno effettuare.

La preghiamo di guardale conattenzione, la aiuteranno a capire correttamente il testo e le saranno di gran aiuto nel momento di risolverve piccoli problemi che potesse avere.

Sheda caratteristiche tecniche (Fig. 1)

Unita alla parte frontale dell'apparecchio si trova la schedà di caratteristiche tecniche. Inessa figurano i dati tecnici e di identificazione dell'aparecchio. Consulti la schedà delle characteristiche tecniche prima di effettuare il collegamento elettrico.

Collegamento elettrico

Il collegamento elettrico deve essere realizzato da uno specialista che conosca le disposizioni legali vigenti (cosi come le norme riconosciute da agli parte).

Questa lavatrice è conforme ai requisiti della Direttiva Europea 87/308/CEE sulle perturbazioni radioelettriche.

Nelle lavabiancheria da incasso, la spina deve essere accessibile dopo l'installazione..

Disimballaggio esbloccaggio

Disimballagio

Levi l'imballaggio trasparente e tutti gli elementi di protezione. Una volta realizzata quest'operazione ritirì la base di polistirolo sulla quale è stata posta la bustina durante il trapporto.

Sbloccaggio (Fig. 2)

L'operazione di sbloccaggio consiste nel togliere le protezioni interne che vengono applicate per il trasporto. E'assolutamente necessario effettuare quest'operazione prima di mettere in moto la macchina.

1/ Svitare le viti (A) che fissano le piastre (B) alla parte posteriore della macchina.
2/ Svitre e togliere le viti di fissaggio (C).
3/ Coprire i fori con le piastre (B) precedente levate.
4/ Le raccomandiamo di conservare gli accessori di Bloccaggio in previsione di un successivo trasloco.

Dimensioni (Fig. 3)

Prima di procedere all'instrumentazione definitiva guardare attendamente le ilustrazioni: in esse vengono specificate le misure dell'apparecchio.

Collegamento con la rete idrica

Nell'interno del cestello troverà il tubo per l'entrata dell'accua.

Al momento di collegare l'apparecchio alla rete idrica effettuare le seguenti operazioni:

1/ Conettere l'estremita a gomito del tubo nell'entrata a vite dell'elettrovalva situata nella parte posteriore della macchina (Fig. 4).
2/ Connettere l'altro capo del tuvo a un rubineto la cui bocca sia a vite 3 / 4'' . Una volta realizzata quest'operazione stringere bene la vite di collegamento (Fig.5).

La lavabiancheria deve essere collegata alla rete di alimentazione idrica impiegando i tubi di alimentazione in dotazione con l'apparecchio. Non si devono impiegare tubi più usati in precedenza.

Per un funzionamento corretto della lavabiancheria, la pressione della rete idrica deve essere compresa tra 0,05 e 1 MPa (da 0,5 a 10 Kgrf/cm²).

Scarico

Si raccomanda dispone di un'uscita fissa di scarico a una distanza da terre fra i 50 e 70 cm. (Fig. 6). Questa distanza non deve mai essere superiore ai 90 cm.

Non è conveniente che il tubo di scarico si trovi troppo stretto nel tubo di scarico della rete.

Evitare piegature e strangolamenti del tubo.

E'molto importante verificare che il gomito del tubo sia fissato bene all'uscita per evitare possibili inondazioni.

Collegamento elettrico

Prima di insere la spina è necessario verificare che:

a) La tensione utilizzata sua quella prevista (vedi scheda caratteristiche tecniche incollata sulla parte posteriore della lavatrice).
b) L'impiano elettrico, attacco, spina, fusibili ecc, deve essere predisporto per la potenza massimaindicada nella scheda caratteristica.

MOLTO IMPORTANTE

La macchina deve essere collegata ad una buona presa a terra. Il conduttore di alie-mentatione della macchina è all'occorre-za provvisto di un terminale di terra che si deve inseire con una spina che ne garantisca la continuità.

Se il cavo di alimentazione fosse danneggiato, occorre sostituirlo. La sostituzione cui assere effettuata esclusivamente dal costruttore, dal Servizio Tecnico o da personale autorizzato.

Il fabbricante ricusa agli responsabilità nel caso in cui l'installazione non sia avvenuta secondo le norme indicate.

Posizionamento e livello

Metta la macchina nel luogo previsto ed alzandola leggermente, si proceda a live

llare l'apparecchio mediante i piedini regolabili (Fig. 7).

Se desidera incassare l'apparecchio fra altri mobili o sotto il piano di lavoro della cucina, ricordi che le dimensioni minime si trovano nella Fig. 8.

Introduire la macchina nelippo prescelto evitando di metterla a contatto con gli altri mobili o pareti contigue e stando attento che i tubi posteriori non si pieghino.

Macchine con pannelli decorativi

Decorazione

Lei ha la possibilità di rivestire la porta della sua macchina con pannelli, che corrispondano a quelli della sua cucina.

Questi pannelli di rivestimento non possono averere più di 5 mm. di spessore e se lei desideraambiare il pannello decorativo della sua macchina deve realizzare le seguenti operazioni:

1/ Smontare la PORTA della macchina svitando le viti B della cemiera A (Fig. 9). Una volta levate le viti, muovere leggermente la porta verso l'internalo, poi tirarla verso di se; la porta uscirà dolcamente.
2/ Levare la cornice inferiore di protezione C svitando le viti D.
3/ Levare il pannello fornito con la macchina.
4/ Mettere al suoippo il nuovo pannello di rivestimento, se il medesimo e di 3 mm. o superiore. I pannelli di rivestimento inferiori a 3 mm. di spessore si metteranno sopra al pannello in dotazione.
5/ Rimettere la cornice di protezione inferiore e la posta al suoibo.

Regolazione altezza porta

La sua macchina le offre la possibilità di regolare l'altezza della PORTA DECORABI-

LE per allnearla con il resto dei mobili di cucina.

A tal fine, la parte inferiore della portacornice di protezione inferiore sono divisi in sette segmenti di 10 mm. ciascuno. La regolazione massima che si può avere oscilla fra i 10 e 70 mm. (Fig. 10).

Se lei desidera regolare l'altezza della porta, delve realizzare le seguenti operazioni:

1/ Smontare la porta svitando le viti B delle cerniere A (Fig. 9). Una volta levate le viti, muovero leggermente la porta verso l'internalo, poi tirarla dolcamente verso di se e la porta uscirà.
2/ Levare la cornice inferiore di protezione C svitando le viti D.
3/ Estrarre il pannello fornito dal fabbricante.
4/ Tagli la porta e la cornice di protezione inferiore secondo i loro bisogni, come si osserva nell'illustrazione 10.
5/ Adatti di nuovo a sua quello il pannello decorativo, la cornice e la porta.

Porta reversible

Il suo appearecchio le offre la posibilità diambiare la battuta della porta per addattarla alle characteristiche della cucina.

Se desideraambiare la battuta della porta,effettui le seguenti operazioni:

1/ Smontare la porta della macchina svitando le viti B della cemiera A della porta (Fig. 9). Una volta svitate le viti muovere leggermente la porta verso l'interno e tirarla verso di se.
2/ Levare la cornice inferiore di protezione C svitando le viti D.
3/ Estrarre il pannello formito dal fabbricante.
4/ Togliere alla porta le cerniere A (Fig. 12) svitando le viti E che si trovano nell'interno della porta.

5/ Estrarre la maniglia automatica (F) alla porta svitando le viti G alla parte interna ed esterna, poi muovendo leggermente la maniglia, la stessa si toglierà fácilmente.
6/ Per estarre il bilanciere di chiusura (H) (Fig. 12) svitare la vite di fissaggio e spostarla lateralmente, lo avrasi disposizione per passarlo dall'altra parte (I) (Fig. 11).
7/ Ritirare il tampone di protezione J (Fig. 12) e mettelo dove si trovava la cornice inferiore.
8/ Mettere nel nuovoizio le cerniere e la maniglia automatica.
9/ Rimettere di nuovo a quello il pannello, la cornice e la porta.

Nota

Lei può adattare la macchina alle caratteristiche della sua cucina collocandola sotto il piano di lavoro del suo mobile di cucina. In tal caso dovrà smontare il piano di lavoro del suo apparecchio eMETTERe al suoippo una piatra di protezione (che si fornisce con l'apparecchio). La sostituzione può essere effettuata esclusivamente dal costruttore, dal Servizio Tecnico o da personale autorizzato. Per farecisionelrealizzare leseguenti operazioni:

1/ Smontare il piano di lavoro del suo appearecchio (Fig. 13) svitando le viti A; dia al piano di lavoro un piccolo colpo indietro e il piano di lavoro si stacchera facilemente.
2/ Levi i pezzi di fissaggio del piano di lavoro (Fig. 14) svitando le viti B.
3/ Collochi la piastra di protezione facendo coincidere i fori di questa con quelli dell'apparecchio secondo la Fig. 15 e poi avviti i due peszzi. Una volta realizzate queste operazioni introduca l'apparecchio nelippo da lei desiderato.
