Marque	Fagor
Modèle	2F107
Type de produit	Lave-linge frontal
Capacité de charge	5 kg (Turbo Time) / 6 kg (Turbo Time Plus)
Dimensions (L x P x H)	Environ 60 x 50 x 85 cm
Poids	Environ 70 kg
Alimentation électrique	230 V, 50 Hz, 10 A (avec prise de terre)
Puissance maximale	Environ 2200 W
Pression d'eau	0,05 à 1 MPa (0,5 à 10 kg/cm²)
Nombre de programmes	16 (incluant Turbo Time, Turbo Time Plus, laine, délicat, etc.)
Vitesse d'essorage maximale	Non spécifiée, réglable via sélecteur

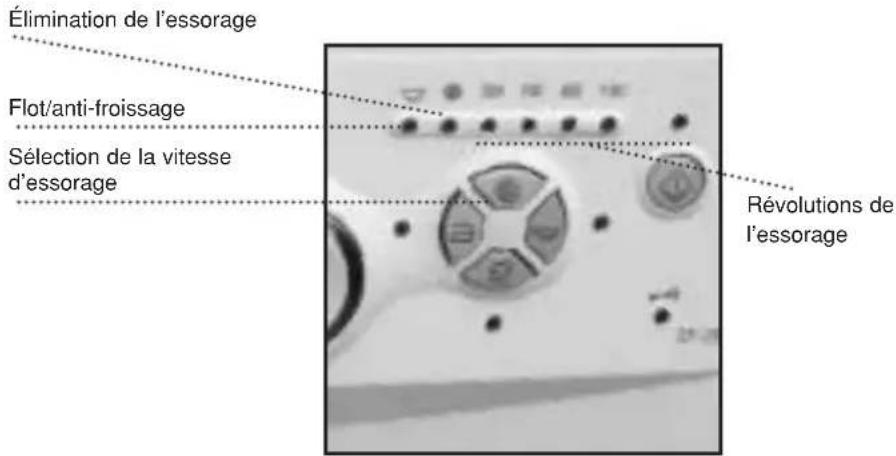

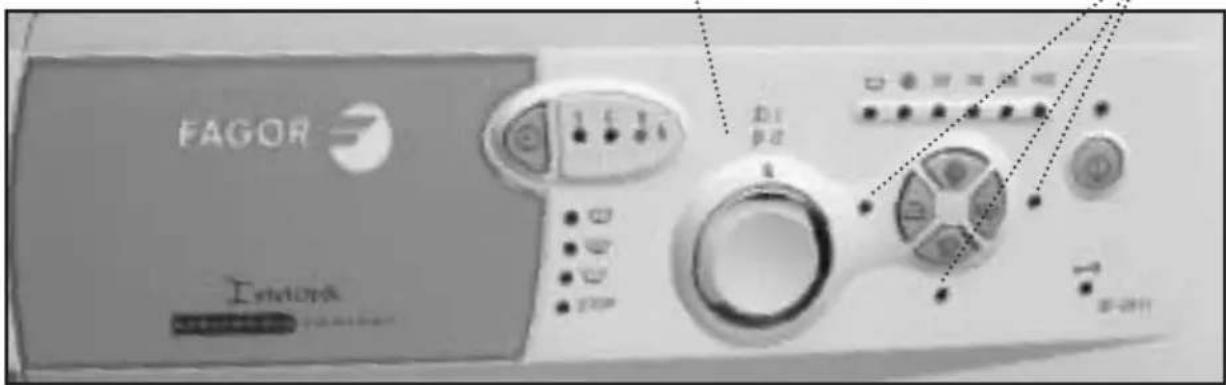

Options supplémentaires	Sélection vitesse essorage, rinçage extra, lavage intensif, repassage facile, horaire différé (jusqu'à 24h), blocage enfants
Classe énergétique	Non spécifiée
Consommation d'eau typique	46 à 60 litres selon programme (Turbo Time)
Consommation électrique typique	0,15 à 1,90 kWh selon programme
Durée de programme	De 2 à 110 minutes selon programme
Fonctions d'entretien	Nettoyage du filtre accessible, nettoyage de la cuvette de lessive, détartrage conseillé
Sécurité	Sécurité ouverture porte, sécurité essorage, blocage enfants, détection anomalies (codes F01-F10)
Réversibilité porte	Oui, possibilité de changer le sens d'ouverture
Installation	Lave-linge encastrable sous plan de travail, nécessite retrait des vis de transport et mise à niveau

FOIRE AUX QUESTIONS - 2F107 FAGOR

Pourquoi ma machine ne se met-elle pas en marche ?

Vérifiez que l'appareil est branché, que les fusibles ne sont pas grillés, que la porte est bien fermée et que le sélecteur de programme est tiré vers l'extérieur. Assurez-vous d'avoir appuyé sur la touche Marche/Arrêt (le voyant doit être allumé).

Que faire en cas de vibrations ou de bruit excessif ?

Assurez-vous d'avoir retiré toutes les vis de transport. Vérifiez que la machine est bien mise à niveau à l'aide des pieds réglables. Essayez de répartir le linge uniformément dans le tambour.

La machine ne se remplit pas d'eau, que dois-je faire ?

Les voyants Lavage et Rinçage clignotent ou F01 s'affiche. Vérifiez que le robinet d'arrivée d'eau est ouvert, qu'il n'y a pas de coupure d'eau, et que le filtre d'arrivée d'eau n'est pas obstrué. Nettoyez le filtre si nécessaire.

Pourquoi l'eau ne s'écoule-t-elle pas ou la machine n'essore-t-elle pas ?

Les voyants Rinçage et Fin clignotent ou F02 s'affiche. Le filtre de la pompe d'écoulement peut être obstrué. Nettoyez le filtre accessible (situé en bas à droite) après avoir vidé l'eau résiduelle. Vérifiez aussi que le tuyau d'évacuation n'est pas plié ou bouché.

Pourquoi la machine n'essore-t-elle pas ?

Les voyants Prélavage et Lavage clignotent ou F03 s'affiche. Cela est dû à une répartition inégale du linge dans le tambour. Ouvrez la porte, répartissez le linge uniformément et relancez un programme d'essorage.

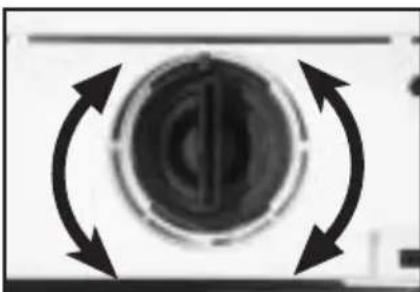

Comment nettoyer le filtre de la pompe ?

Placez un récipient sous le filtre. Retirez le socle en tirant sur les côtés. Tournez le filtre d'un quart de tour vers la gauche pour évacuer l'eau, puis retirez-le complètement. Enlevez les objets ou peluches, remettez le filtre en place et refermez le socle. Attention : faites cette opération lorsque l'eau est froide.

Comment nettoyer la cuvette de lessive ?

Tirez la cuvette vers l'extérieur pour l'extraire complètement. Nettoyez les compartiments à l'eau tiède avec une brosse. Retirez également les siphons d'additifs et nettoyez-les. Replacez la cuvette dans son logement.

Pourquoi de l'eau sort-elle par la cuvette de lessive ?

Cela peut être dû à un colmatage de la cuvette ou du distributeur. Nettoyez la cuvette comme indiqué ci-dessus. Si le problème persiste, vérifiez si le tuyau de vidange n'est pas obstrué.

Pourquoi ne puis-je pas ouvrir la porte immédiatement après la fin du lavage ?

Un dispositif de sécurité empêche l'ouverture tant que le tambour n'est pas totalement arrêté. Attendez environ 2 minutes après la fin du programme avant d'ouvrir la porte.

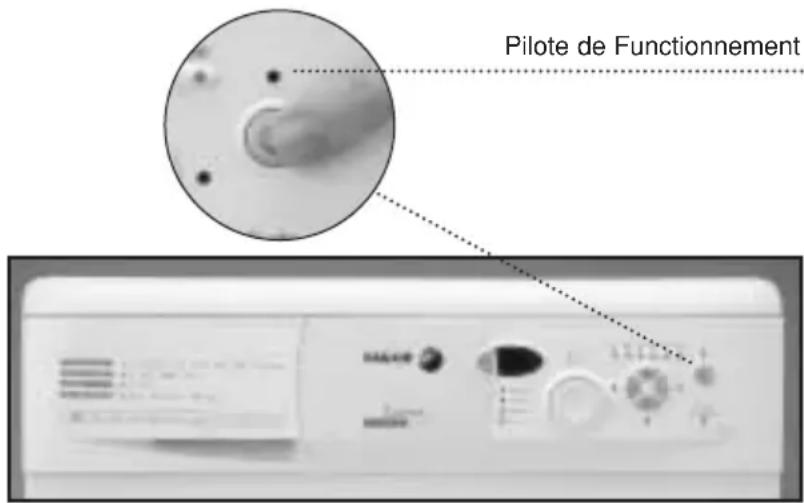

Comment utiliser l'horaire différé ?

Après avoir sélectionné le programme, appuyez sur la touche Horloge pour choisir le délai (3, 6 ou 9 h sur modèles à voyants, jusqu'à 24 h sur modèles à écran). Ensuite, appuyez sur Marche/Arrêt pour lancer le décompte. Pour annuler, appuyez successivement sur la touche Horloge jusqu'à ce que les voyants s'éteignent ou que l'écran affiche la durée du programme.

MODE D'EMPLOI 2F107 FAGOR

Manuel d'installation et d'utilisation de l'appareil
Manual de intalação e'utilisation do aparelho
User installation and operation manual
Manual de instalación y uso del aparato

TURBO TIME TURBO TIME PLUS

INDEX/INDICE/CONTENTS/INDICE

FRANÇAIS 4

INSTALLATION ET MONTAGE 4 - 9

UTILISATION DE L'APPAREIL ET CONSEILS PRATIQUES 10 - 20

ENTRETIEN ET NETTOYAGE DE L'APPAREIL 21 - 23

SECURITE ET RÉSOLUTION DE PROBLEMES 24 - 26

AVERTISSEMENTS CONCERNANT L'ENVIRONNEMENT 27

PORTUGUES 28

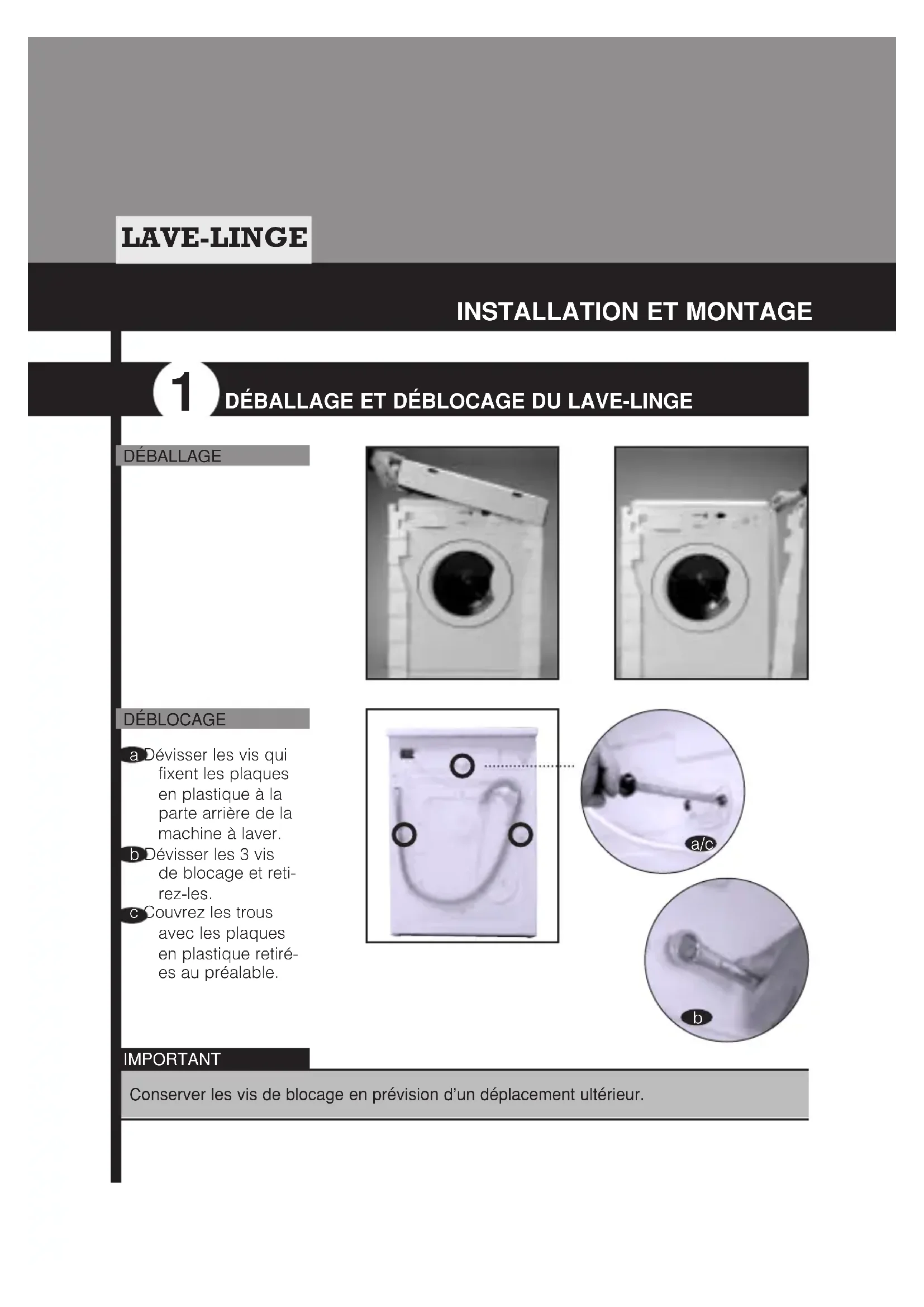

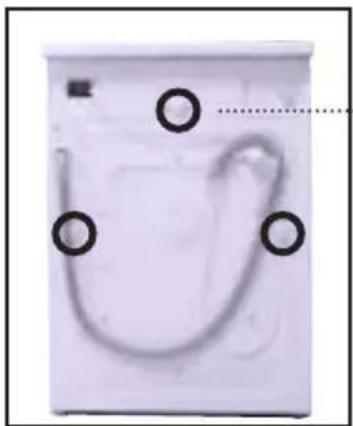

a Dévisser les vis qui fixent les plaques en plastique à la parte arrêté de la machine à laver.
b Dévisser les 3 vis de blocage et réti-rez-les.
Couvrez les trouss avec les plaques en plastique retirees au préalable.

IMPORTANT

Conserver les vis de blocage en prévision d'un déplacement ultérieur.

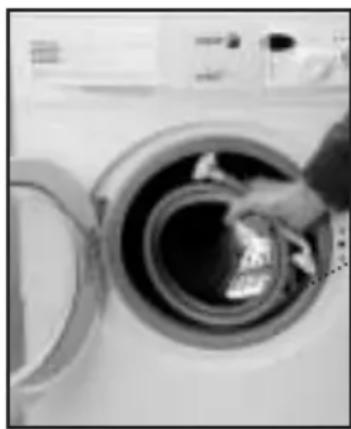

CONNEXION AU RÉSEAU D'EAU

À l'intérieur du tambour,
vous trouvrez la conduite d'entrée d'eau:

a Raccordez l'extremite coudee de la conduite à l'entrée filtée de l'électrovalve située sur la partie arrête de l'appareil.
b Raccordez l'autre extrémité du tuyau à la prise d'eau'une fois l'opération terminée, serrez bien l'é-crou de connexion.

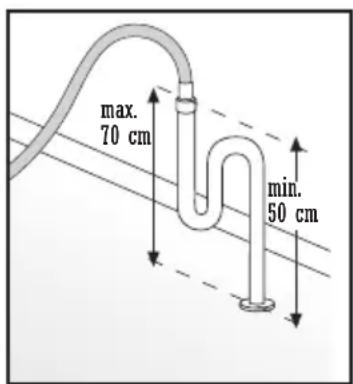

Il est recommandé de désposer d'une sortie d'écoulement fixe à une distance de 50 à 70 cm du sol.

Éviter que le tuyau d'é-coulement soit très serré, qu'il ait des pris ou des étranglements.

IMPORTANT

Il est important que le coude du tube soit bien fixé à la sortie afin d'éviter la chute et de parer à l'eventuel risque d'inondation.

Si vous machine à laver admet une prise d'eau chaude, raccordez le tuyau au filt rouge au robinet d'eau chaude, et à l'électrovalve au filtré de couleur rouge.

Le lave-linge doit être raccordé à l'alimentation en eau en utilisant les tuyaux neufs livrés avec l'appareil. Ne pas ré-utiliser d'anciens tuyaux d'alimentation.

Pour un fonctionnement correct du lave-linge, la pression de l'eau dans le réseau devra etre comprise entre 0,05 et 1 MPa (0,5 a 10 Kgrf/cm²).

MISEÀ NIVEAU

Mettre à niveau la machine à laver à l'aide des pieds régiables, vous réussirez ainsi à réduire le niveau de bruit et à éviter les déplacements lors du lavage.

(4)

CONNEXION ÉLECTRIQUE

Consulter la plaque de caractéristiques située sur le hublot de la machine à laver avant d'effectuer les connexions électriques. S'assurer que l'alimentation qui arrive à la base de la prise est cette qui apparaît sur la plaque.

Ne pas retarder la plaque de caractéristiques, les informations y figurant sont importantes.

IMPORTANT

Il est très important que la machine à laver soit raccordée à une bonne prise de terre.

L'installation électrique, le branchement, la prise de courant, les fusibles ou l'interrupteur automatique et le compteur doivent tolérer la puissance maximum indiquée sur la plaque des caractéristiques.

Si le cordon d'alimentation est endommagé, le replacer par un cordon ou ensemble spécial à se procurer auprès du fabricant ou de son service après-vente.

Sur les lave-linge encastrés, la prise électrique doit rester accessible après 'installation.

(5)

PANNEAUX

Vous pouvez facilement, placer sur la porte de la machine à laver des panneaux, des revêtements décoratifs, en harmonie avec les meubles de votre cuisine. Ces panneaux de revêtement ne peuvent pas avoir une épaissur supérieure à 5 mm.
a Devisser les vis des charnieres et, avec un déplacement latorial, demonter la porte de la machine à laver.
b Retirez le cadre inférieur de protection en devissant les vis. Retirer le panneau fourni avec la machine à laver.

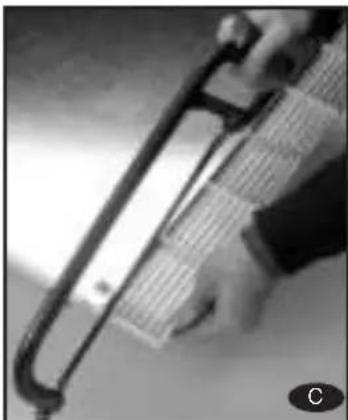

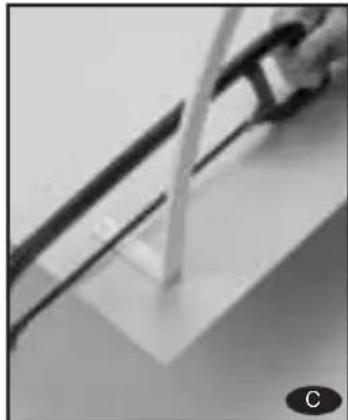

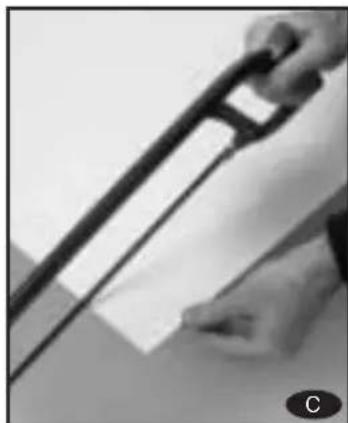

c placer de nouveau le panneau de revete-ment, si I'epaisseur de celui-ci est de 3 mm. ou superieure. Si elle est inférieure, placez-le sur le panneau fourni avec la machine a laver.

Afin de placer sur la porte le nouveau panneau decoratif, suivre a nouveau au les étapes décrites aux points a, b, c.

Vous avez également la possibilité de régler la hauteur de la portedecorée afin de pouvoir l'aligner avec le reste des meubles de la cuisine.

a Devissez les vis des charnières et, avec un déplacement latorial, demonter la porte de la machine à laver.
b Retirer le cadre de protection inférieur en devissant les vis et retarder le panneau fourni avec la machine à laver.
La partie inférieure de la porte et le cadre de protection inférieur sont divisés en 7 sections de 10mm Sectionner, selon vos besoin et adapter le panneau décoratif aux nouvelles dimensions.
d Placer a nouveau le panneau decoratif et le cadre de protection inférieur et remonter la porte.

De plus, les machines à laver Fagor vous permettent de changer le sens d'ouverture de la porte.

a Dévisser les vis des charnières et, avec un déplacement lésral, démonter la porte de la machine à laver.
b Retirer le cadre de protection inférieur en devissant les vis.
Extraire le panneau fourni avec la machine a laver, ainsi que la plaque interne, en devis-sant les vis la fixant.
dExtraire les charnières pour les placer sur le cote opposé à celui de la porte.
e libérer le couvercle de protection de la portepourle placer à l'endetroit opposé ou se trouvaient les charnières.
fonter a nouveau la plaque, le panneau de la porte et le cadre de protection inférieur, afin de monter ultérieurement la porte.
g Extraire l'ancrage de fermeture situé sur la face avant du meuble de la machine à laver, en devissant la vis le fixant, et le placer où se trouvait aquarevant la charnière supérieure.
h Retirer également le couvercle de protection et le placer où se trouvait aappa-ravant la charnière inférieure.

1 Placer la porte en inscrant les charnières avec un léger déplacement létral, à son nouvel emplacement. Serrer les vis.

6 INSTALLATION DE LA MACHINE À LAYER SOUS LE PLAN DE TRAVAIL DE LA CUISINE

Vous avec la possibilité de placer la machine à laver sous le plan de travail de la cuisine.

S'il vous faut changer le dessus de la machine à laver, demandez la plaque de protection auprès du Service d'Assistance

Technique, et procedede la maniere suivant:

a Demonter le dessus de votre machine a laver en devissant les vis laterales et donner de petits coups légers sur le dessus vers l'arrière pour l'extraire.
b Retirer les pièces de fixation du dessus en dévissant les vis.

c Placer et visser la plaque de protection à la machine à laver afin de pouvoir l'introduire à l'emplacement souhaite.

7 NETTOYAGE PREALABLE

Après avoir installé de manière satisfaisante la machine à laver, nous vous recommendons demettre en marche le programme 5 à 60^ sans linge ni lessive.

Cela sert à vérifier l'installation, les connexions et l'écoulement, en plus de nettoyer complètement l'intérieur avant d'effectuer un programme de lavage sur la machine à laver.

Selectionne le programme 5 et 60^

Appuyez sur la touche de Marche/Arrêt

UTILISATION DE L'APPAREIL ET CONSEILS PRATIQUES

1 PREPARATION DU LINGE AVANT LE LAVAGE

Avant d'introduire le linge dans le tambour, assurez-vous que toutes les poches soient vides. Les petits objets peuvent obstruer la pompe à moteur de replissage d'eau.

Triez le linge partissu ou par confection. Nous vous recommendons d'utiliser les programmes délicats pour les vêtements délicats. Les vêtements en laine peuvent être lavés par un programme spécial laine.

IMPORTA

Assurez-vous au préalable que vos vêtements de laine passent à la machine.

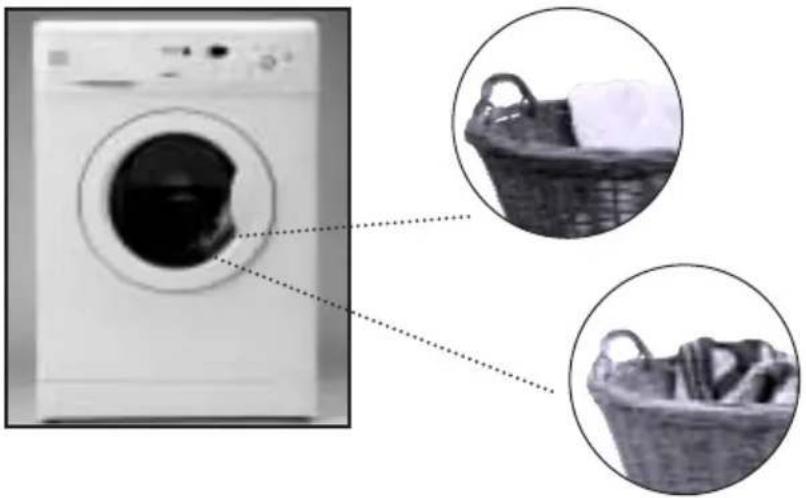

Triez vous linge en fonction de son degré desaleté.

a avez de préférencce les vêtementspeu sales avec unprogramme court àfroid.
b avez les vete-ments sales avec un programme sans prélavage.
C avez de préférencce les vêtements très sales avec un programme long avec prélavage.

TriezVote linge en fonction de sa couleur.Lavez sépa-rement les vêtements blancs et les vêtements de couleur.

IMPORTANT

Nous vous recommendons de replir la machine à laver à pleine charge. Vous economiserez ainsi de l'eau et de l'énergie.

Nous vous recommendons de laver à chaque fois que cela est possible des vêtements et du linge de différentes taille lors d'un même programme de lavage, afin de renforcer ainsi l'action du lavage. De plus, vous favorisez ainsi la distribution du linge à l'intérieur du tambour lors de l'essorage, grâce à cela, votre apparéil fonctionnera plus silencieusement.

2 UTILISATION DE LA LESSIVE ET DES ADDITIFS

Introduisez avant le début du programme de lavage la lessive ou l'additif dans la cuvette de lessive. La cuvette de lessive de votre machine à laver dispose de trois comptiments.

Le niveau de liquide ne doit enaucun cas depasser la marque MAX de reference, marquee sur la paroi de la cuvette.

Dans cette machine,
vous pouvez également employer des lessives liquides en utilisant pour cela la cuvette optionnelle
qui peut être acquise à travers le Réseau d'Assistance Technique

La cuvette optionnelle doit etre place dans le compartment de lavage.

Souvenez-vous que la dose de lessive a utilise dépend toujours de:

La quantité de linge à laver.
La saleté du linge.
La durée de l'eau (Les informations concernant la durée de l'eau peuvent être sollicitées auprès des organismes locaux compétents).

Pensez qu'il existe des lessives concentrées qui sont plus respectueuses de la nature et de l'environnement.

L'utilisation d'une quantité de lessive plus grande que celle nécessaire n'aide pas à améliorer les résultats du lavage et, outre le préjudice économique contribue négativement à la conservation de l'environnement.

Voilà pourquoi, nous vous recommendons de suivre les instructions du fabricant de lessive.

3

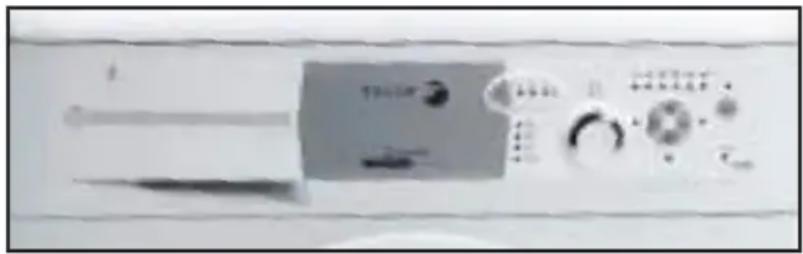

SELECTION DU PROGRAMME DE LAVAGE

Vous dispose de quatre types de programmes:

aProgrammes normaux
bProgrammes délicats
cProgrammes laine
dProgrammes auxiliaires

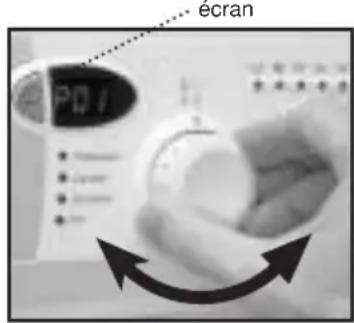

Pour selectionner le programme de lavage, vousdezusivreslesétapes suivantes:

1. Actionner ON (en appuyant sur la commande de selection des programmes, elle sort vers l'extérieur).
2. Sélectionner le programme de lavage en tournant la Commande de Sélection des Programmes.

Lorsque vous réalisEZ ces opérations, le signal de vitesse de l'essorage correspondant à ce programme s'allume.

Si vous machine à laver dispose d'un écran, lors de la sélection du programme, il s'allumera pendant quelques secondes en indiquant P + numéro de programme (P01, P02...). Il indiquera ensuite la durée approximative du programme, en minutes.

Le temps apparais-sant sur I'ecran s'a-juste au déroulement du programme.

1. Si vous lave-linge est intégrable total, au lieu d'appuyer sur la commande sélecteur de programmes, vous doivent appuyer sur le bouton central du bandeau de commandes, tel qu'indi-que sur la photo.

Nous vous recommendons deCHOISIR le programme adapté à VOYRE lavage,afin d'eviter le prélavage à chaque fois que cela est possible. Vous ferez des economies et vous contribuerez à une的良好 conservation de l'environnement.

PROGRAMME

TEMPÉRATURE CONSEILLée

TYPE DE TISSU

TOUCHES DES OPTIONS POSSIBLES

DESCRIPTION DU PROGRAMME

TURBO TIME

TURBO TIMES PLUS

Gravage cca

Ligne interne

Reprise tâle

Selection essorage

Etoile lasserage

Autresessage

Consommation totale KWh/litre

Duree approx. (minutes)

Consommation totale KWh/litre

Duree approx. (minutes)

5 Kg

6 Kg

1

Normal froid Froid couleurs délicates OUI

Coton/Lin Lavage normal, rincages, 5/6° absorption automatique d'additifs si très peu sale souhaiétés et essorage final long

0,15/46

0,15/49

58 0,10/49 50

2

Rapide 30°C

30

Coton/Lin Lavage COURT, rincages, blanco/couleur très peu sale souhaiétés et essorage final long

1.5

absorption automatique d'additives si

0,20/25

0,20/30

30 0,20/30 30

3

Normal 30°C

30

Coton/Lin couleurs délicates OUI 5/6° peu sale

Lavage normal, rincages, absorption automatique d'additives si souhaiétés et essorage final long

0,35/46

0,40/49

82 0,20/49 52

4

Normal 40°C

40

Coton/Lin couleurs solides peu sale

OUI

5/6°

0,60/46

0,65/49

87 0,50/49 57

5 (*)

Normal 60°C

60

Coton/Lin couleurs solides saleté normale

OUI

5/6°

A: 0,95/46A: 0,85/46

1,02/49

102 1,02/49 70

6

Normal 90°C

90

Coton/Lin blanc très sale

OUI 5/6*

1,60/51

1,90/55

110 1,90/49 105

7

Prélavage 60°C

60

Coton/Lin blanc/couleurs solides très sale

OUI

5/6*

Prélavage, lavage normal, rincages, absorption automatique d'additives si souhaiétés et essorage final long

1,40/55

1,45/60

110 1,40/49 95

PROGRAMME

TEMPÉRATURE CONSEILLée

TYPE DE TISSU

TOUCHES DES OPTIONS POSSIBLES

CHARGE DE LINGE MAX. (KG)

COMPARTI-MENT PRODUITS DE LAVAGE

DESCRIPTION DU PROGRAMME

TURBO TIME

TURBO TIMES PLUS

Origue acte

Lavage trésile

Reussage trésile

Selection essorage

Emissions Lasse

Autres essorage

Consommation totale KWh/litres

Dureé approx. (minutes)

Consommation totale KWh/litres

Dureé approx. (minutes)

5 Kg

6 Kg

8

Délicat froid Froid langé couleurs délices

Synthétique/coton mé-oui 3 très peu sale

Lavage délicat, rincages, d'additifs si souhaïtés et essorage final doux

0,15/50

0,15/55

50 0,10/49 50

9

Délicat 30°C

30

Synthétique/coton mé- langé couleurs délices peu sale absorption automatique

OUI

3

0,35/50

0,35/55

55 0,20/49 50

10

Délicat 40°C langé couleurs délicesoui 3 saleté normale

Synthétique/coton mé- 3

Synthétique/coton délices normale

0,55/50

0,60/55

60 0,40/49 55

11

Délicat 60°C mélange blanche couleurs OUI

Synthétique/coton solides saleté normale

0,95/50

1,00/55

70 0,90/49 70

12

Laine froid

LAINE froid

Laine/laine mélangée blanche/couleur très peu sale

OUI

NON

OUI

1

Lavage de LAINE, rincages, absorption automatique d'additifs si souhaïtés et essorage final doux

0,05/60

0,05/60

30 0,05/52 35

13

Laine 35°C

LAINE 35

Laine/laine mélangée blanche/couleur peu sale

OUI

NON

OUI

1

0,45/60

0,50/60

40 0,40/52 45

14

Rinçages

-

Coton/coton mélangé synthétique/délicate laine/laine mélangée

OUI

NON

OUI

5/6*

Rinçages, absorption automatique d'additifs si souhaïtés et essorage final long

0,05/25

0,05/30

25 0,05/30 20

15

Essorage

-

Coton/coton mélangé synthétique/délicate laine/laine mélangée

NON

OUI

NON

5/6*

-

Vidange et essorage final long

0,05/0

0,05/0

10

0,05/0

10

16

Vidange/Fin

-

Coton/coton mélangé synthétique/délicate laine/laine mélangée

NON

5/6*

-

Vidange et fin du programme. Amène le programme à la la position finale

0,00/0

0,00/0

2

0,00/0

2

4 SÉLECTION DES FONCTIONS SUPPLEMENTAIRES

Les options de lavage doivent toujours être sélectionnées après avoir choisi le programme de lavage. Tout changement de programme lors de la sélection annule les options选拔onnées au préalable.

Une que ON est actionné (commande des programmes non-enforcée ou interrupteur central sur modèle intégrable total), selectionner les options souhaitées. Lors de leur sélection, le signal lumineux correspondant s'allumera pres de la touche de selection.

Les options existantes sont les suivantes:

Touche: Sélection de la vitesse d'essorage

Le programme selec-tionné est associé à des révolutions d'essorage qui peuvent être visualis-sées sur les pilotes de la partie supérieure. Si cela s'avère nécess-saire, vous avec l'options de modifier les révolutions de l'esso-rage, d'éliminer l'esso-rage ainsi que l'options flot ou anti-froissage.

Pour cela, appuyez sur la touche de selection de vitesse d'essorage une ou plusieurs fois jusqu'à ce que l'options souhaitee s'allume.

Option: flot/anti-froissage

Il s'arrête au dernier rincage, le linge restant dans l'eau. Lorsque la fonction est désactivée, la machine à laver continue le programme en écoulant l'eau et en essorant. Il est par exemple utilisé lorsque vous n'êtes pas chez vous et que vous souhaitez retarder l'essorage jusqu'à votre arrivée,

afin d'eviter que le lingne soit froissé après l'essorage ainsi que l'attente dans le tambour avant qu'il ne soit retire.

Option:elimination de l'essorage

Il réalise un programme sans proceder à l'essorage final. Il est utilisé afin d'éviter que les tissus spéciaux ne soient froissés.

Touche: Rincage extra

Augmente le degré de rincege final obtenu sur le linge; indiqué pour les grandes charges ainsi que pour les vêments des personnes à la peau sensible.

Cela augmente la consommation en eau!

Touche: Lavage intensif

Cette option, spécialement recommendée pour linge très sale et taché, permet deaillesures résultats grâce à l'allongement du cycle normal de lavage.

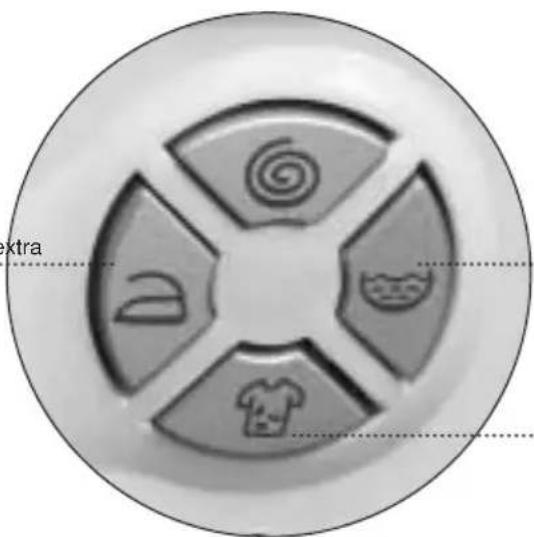

Touche: Repassage facile

Cette option évite que les vêtements ne soient froissés grâce à la réalisation d'un programme spécial pendant lequel il y a plusieurs tours spéciaux permettant de défroisser les vêtems après l'essorage et de prendre leur repassage plus facile.

Repassage facile Rinçage extra

Lavage intensif

Touche: Horaire différé

Sur les modeles a visuel, possibilité de programmer un lavage différé de jusqu'à 24 heures.

Sur les modèles munis de 3 voyants lumineux, possibilité de programme un lavage différé de 3, 6 ou 9 heures. Sélectionner l'horaire différé après avoir choisi le programme de lavage. Pour selectionner l'horaire différé souhaïte, appuyer sur la touche Horloge jusqu'à afficher l'heure différée souhaïtee.

Annulation de l'horaire différé

Pour annuler l'horaire différé, appuyer successivement sur la touche Horloge. Sur les modèles à visuel, pour annuler l'horaire différé, faire afficher 24 heures sur l'écran et appuyer à nouveau sur la touche. Le visuel affichera alors la durée du programme. Sur les modèles à voyants lumineux, annuler l'horaire différé en appuyant à nouveau sur la touche horloge, jusqu'à ce que les voyants s'eteignent.

Selection de l'heure différée
Modèle, à visuel

IMPORTANT

Si le programme est modifie ou si la commande de selection est poussaee vers l'intérieur (OFF), ou interrupteur central sur modele integrable total, lors de la selection des fonctions supplémentaires mentionnées jusqu'ici, toutes les fonctions selectionnées jusqu'à lors sont annulées.

Selection de l'heure différée Modèle, à voyants lumineux

Sélection du blocage

Fonction du blocage

Le blocage permet d'assurer que les manipulations des différentes touches ne sont pas affecter le programme ni les options de lavage selectionnées. Il est utilisé afin d'éviter les manipulations de la part des enfants, etc.

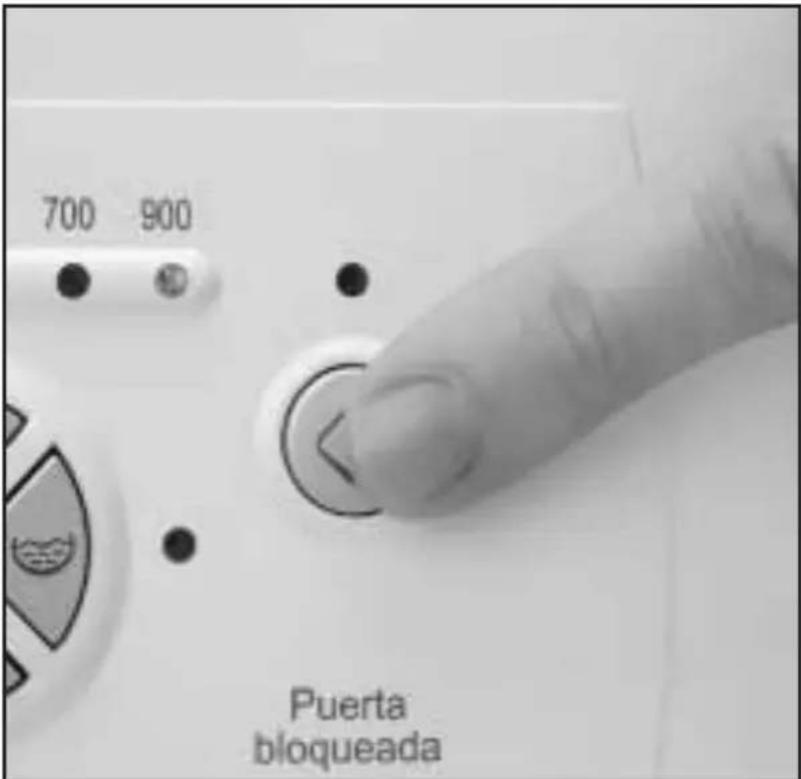

Actionner le blocage Pour activer le verrouillage, maintenir enforcée la touche Marche.

Après ces quelques secondes, le signal lumineux de la touche de marche clignotera, ce qui confirme que le blocage est habilité, et la machine à laver se mettra en marche. Le blocage doit être activé après la sélection du programme de lavage et de toutes les options de ce dernier, ainsi que la programmation différée souhaiée.

Désactiver le blocage

Le blocage est elimine a la fin du programme de lavage, lorsque le signal lumineux de FIN s'allume. Pour annuler le verrouillage avant la fin du cycle de lavage, maintainir enforcée la touche à nouveau pendant au moins 3 secondes.

Les 3 secondes écouées, le voyant s'éteindra et le lave-linge se mettra en Pause. La touche OFF n'élimine pas le verrouillage (enforcer la touche ou l'interrupteur central du modele intégrable total). Lorsqu'on remet en marché la machine à laver, elle continua l'exécution du programme au point où il s'était arrêté.

(5)

MISE EN MARCHE

Pourmettre en marche la machinea laver, il faut appuyer sur la touche marche/arret.

L'indicateur situé sur la touche s'allumera et la machine à laver commencerà à réaliser le programme sélectionné avec les options.

Si vous machine à laver dispose d'un affichage, vous verrez à tout moment les minutes restantes jusqu'à la fin du lavage.

Mise en marchedu retardement

Cela consiste à appuyer sur la touche marché/arrêt après la seLECTION du programme, les options de lavage et le temps de programmation différée. Dans les modèles à visuel, l'écran commencerà clignoter, indiquant le temps qui resté pour le démarriage du cycle programme. L'horaire différé écoule, l'écran cessera de clignoter et affichera la durée du programme sélectionné. Dans les modèles à

voyants lumineux, après avoir enforcé la touche Marche /Arrét, le voyant horaire différé commencerca à clignoter, indi-quant, successivement, letemps qui rests pour le demarrage du lavage.

IMPORTANT

Si vous souhaitez ajouter ou-retirer un vetelement, selectionnez pause et assurez-vous que le niveau d'eau ne depasse pas le débordement de la porte et que la température interieure ne soit pas elevée. Lorsque vous appuyez à nouveau sur la touche marche, le lavage reprend à la même phase du cycle où il s'était arrêté.

6

DÉVELOPPEMENT DU PROGRAMME DE LAVAGE

Les phases actives à chaque moment du programme apparaitront successivement au fur et à mesure que le programme avancera. Il est possible de selectionner n'importe qu'elle touche d'options, à la seule condition que la phase de lavage pendant laquelle elle intervient n'ait pas eu lieu lorsqu'elle est admise par le programme. Actionner la touche de

programmation différée pendant le lavage n'a

IMPORTANT

Si le programme de lavage est modifie par le selecteur lors du lavage, la machine a laver restera en etat de PAUSE, avec la luziere de la touche de marche eteinte, en annulant ce programme.

aucun effet sur la machine à laver. Actionner la touche de marche lors du lavage laisse la machine à laver en PAUSE, avec l'indicateur lumineux de cette touche eteint.

(7)

COUPURES DE COURANT

S'il y a une coupure de courant, lorsque celui-ci se remet en marche, la machine à laver continue à fonctionner normalement au point où elle s'é

tait arrêtée (elle garde les heures en mémoire). Il en est de même lorsque vous actionnez OFF et ensuite ON.

8

AVERTISSEMENTS

• Afin de réduire le bruit lors de l'essorage: mettez à niveau au la machine à laver à l'aide des pieds réglables.
• Essayez de laver des vêtements de différentes tailles dans un même programme de lavage en favorisant ainsi la distribution du linge à l'intérieur du tambour au moment de l'essorage.
• Tous les modèles disposent d'un système de sécurité lors de l'essorage, empêchant que celui-ci n'ait lieu dans le cas où la distribution du linge à l'intérieur du tambour est très concentrée, on évite ainsi que l'appareil attigne un

REMARQUE ÉCOLOGIQUE

Afin de préserver l'environnement, votre machine à laver est équipée d'un système qui a la capacité des adapters aux différentes conditions d'utilisation (charge de linge et nature du tissu) en garantissant un niveau optimum d'eau et d'énergie.

Voilà pourquoi, lors processus de lavage, la quantité d'eau que vous pouvez observer par le hublot vous semble faible, mais ne vous en faites pas, le degré d'efficacité de lavage et de rincage sera optimum.

niveau excessif de vibrations.Dans le cas ou le linge ne vous semblerait pas suffisamment essore,procededz a nouveau à l'essorage après avoir répar

ti d'une façon plus uniforme le lingedans le tambour.

LAVE-LINGE

ENTRETIEN ET NETTOYAGE DE L'APPAREIL

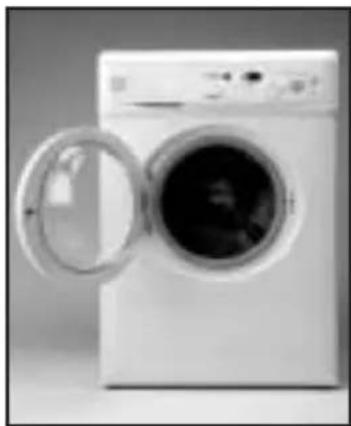

Après chaque lavage, laissez ouverte la portede replissage pendant un moment afinque l'air puisse circulerlibrement à l'intérieurde la machine.

Il est recommendé de réaliser de temps en temps, en fonction de la durée de l'eau, un cycle de lavage complet en utilisant un produit de détartrage.

Vous prolongerez ainsi la vie de votre machine à laver.

IMPORTANT

Avant de procéder à n'importe qu'elle opération de nettoyage ou d'entretien, il est recommandé de déconnecter la machine à laver du réseau électrique.

(1)

NETTOYAGE DE LA CUVETTE DE LESSIVE

Nettoyez la cuvette de lessive à chaque fois que vous y trouvrez des résidus d'unquelconque produit delavage.

a extraire totalement la cuvette de lessive en tirant l'anse vers l'exterieur.
b Nettoyez les compartiments de la cuvette. Utilisez de I'eau tiède et une Brosse.
C Nettoyez également les siphons de la cuvette des additifs.

Réintroduisez la cuvette dans la machine à laver.

(2)

NETTOYAGE DU FILTRE ACCESSIBLE

Nettoyez le filtré accessible dans le cas où la pompe d'écoulement serait obstruée par des corps étrangers.

a libéré le socle en tirant légerement sur les côtes, tout en tournant vers le bas, afin de pouvoir ensuite décrocher les pieds. Dans le cas où il n'y aurait pas d'accès létral, introduire un petit tournevis dans les trois rainures qui se trouvent sur la partie supérieure du socle, afin de pouvoir faire levier et de libérer les crochets.
b Afin de recueillir l'eau qui sortira du filtrtre, placez une assiette ou un autre recipient en-dessous de celui-ci.
Tournier le filtre d'un quart ou d'un demi tour vers la gauche. L'eau commencer a couler.
dorsque you aurez terminé l'évacuation de I'eau de la machine à laver, tournez plusieurs fois le filtré jusqu'à ce qu'il soit possible de I'extraire totalement.

e Retirez les objets ou les peluches pouvant obstruer le filtre.
femettez le filtrer et le socle a leur place.

IMPORTANT

Pour éviter les brûlures, ne pas réaliser cette opération lorsqu'le'eau de lavage dépasse les 30^ .

(3)

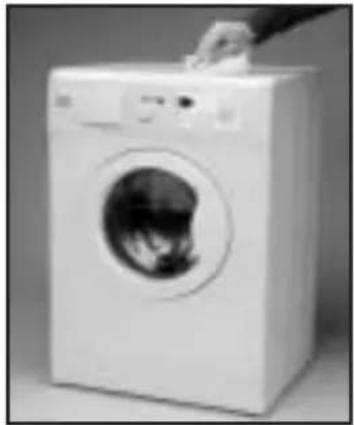

NETTOYAGEEXTÉRIEUR

Pour le nettoyage extérieur de la machine à laver, utilisez une eau tiède savonneuse, ou un agent de nettoyage doux qui ne soit ni abrasif ni dissolvant.

Procedez ensuite au séchage avec un linge doux.

Dans le cas où vous détacteriez un problème lors de l'utilisation de votre machine à laver, il est probable que vous puissiez le résoudre après avoir consulté les indications suivantes. Si ce n'était pas le case, débranchez l'appareil et contactez le SERVICE D'ASISSTANCE TECHNIQUE TECHNICA.

IMPORTANT

Nous vous prions de ne jamais ouvrir l'appareil. Il n'y a à l'intérieuraucun fusible ni composant analogue pouvant être substitué par l'utilisateur.

• Pourquoi la machine à laver ne se met pas en marche?

Les causes peuvent etre les suivantes:
- Il n'y a pas de tension sur le réseau électrique.
- Les fusibles de l'installation électrique peuvent avoir "sautés".
- La machine à laver n'est pas connectée à l'alimentation.
- Vous n'avez pas appuyé sur la touche Marche/Arrêt (l'indicateur lumineux de cette touche doit être allumé en continu).
La commande de selection n'a pas ete tiree vers l'exterieur.
- La porte de la machine à laver est mal fermée. Lorsque les indicateurs de prélavage et de fin clignotent ou lorsque apparaît F04 sur l'écran de votre machine à laver. Il faut ensuite vérifier la porte et bien la fermer.

• Pourquoi la machine à laver vibre-t-elle ou fait-elle un bruit excessif?

Les causes peuvent etre les suivantes:

• Les vis de fixation interne n'ont pas ete retirées.
  -La machine à laver n'est pas bien mise à niveau.

• Pourquoi la machine à laver ne se remplit-elle pas d'eau?

• Lorsque cette anomalie est détectée, les indicateurs de Lavage et de Rincage se mettent à clignoter en alternance ou, si votre machine à laver dispose d'un écran, celui-ci indiquera F01.

• L'anomalie d'entrée d'eau peut être due à une coupure d'eau, à un robinet d'entrée d'arrivée d'eau à la machine à laver fermé ou à un filtré d'arrivée d'eau à la machine à laver obstrué.

• Par conséquent, les attitudes possibles sont: attendre la fin de la coupure d'eau, ouvrir le robinet d'arrivée d'eau, et enlever le tuyau flexible d'arrivée d'eau et en netoyer le filtré.

• Pourquoi la machine à laver ne procèle ni à l'écoulement de l'eau ni à l'essorage ?

• Lorsque cette anomalie est détectée, les indicateurs de rincege et de Fin se mettent à clignoter ou bien, apparait le message F02 si votre machine à laver dispose d'un écran.

• Les raisons de cette anomalie peuvent être: obstruction de la pompe à moteur d'écoulement de la machine à laver, obstruction dans les tuyauteries d'écoulement de l'immeuble ou, une mauvaise connexion électrique de la pompe à moteur.
  Action: si la raison correspond à l'obstruction de la pompe à moteur, y acceder comme cela est indiqued dans le paragraphe 2, Entretien et nettoyage de l'appareil.

• Pourquoi la machine à laver ne procède-t-elle pas à l'essorage?

• Lorsque cette anomalie est détectée, les indicateurs de Prélavage et de Lavage se mettent à clignoter ou, le message F03 apparait si vous machine à laver dispose d'un écran.

• Cette anomalie est due au fait que la distribution du linge dans le tambour est très inégale et qu'il peut entraîner un niveau excessif de vibrations.

• Le mode d'action est de remettre la machine à laver au point d'essorage.

• Est-il plus efficace demettre la lessive dans la cuvette ou directement dans le tambour?

L'utilisation des "tabletes" qui se placent directement dans le tambour est de plus en plus fréquent. Ces tablettes garantissent un bon lavage et n'abîment pas le linge. Cependant, d'autres produits de dessive en poudre ou liquides contiennent des composants agressifs qui, avec un contact direct, peuvent abîmer le linge. Dans ces situations, il est recommendé d'utiliser la cuvette. Para estas situaciones es recommendable utiliser la cubeta.

Pourquoi je ne vais pas d'eau dans le tambour?

Cela peut être d'au fait que la machine à laver est équi-pée d'un système qui a la capacité de s'adapter à la charge de linge et à la nature du tissu, en ajustant le niveau d'eau et d'énergie utilisé, afin de préserver l'environnement. Par conséquent, même si la quantité d'eau que vous pouvez observer par le hublot vous semble faible, ne vous en faites pas, le degré d'efficacité du lavage et du rince sera optimum.

• Pourquoi de l'eau sort-elle par la cuvette?

Cela peut être d'au fait que la cuvette ou le组成部分 de distribution ait besoin d'être nettoyé. Cette opération simple est décrite dans la partie Entretien et nettoyage de l'appareil.

1- Nettoyage de la cuvette de lessive.

• Pourquoi m'est-il impossible d'ouvrir le hublot immédiatement après la fin du lavage?

Les machines à laver actuelles sont équipées de systèmes de sécurité pour les utilisateurs. L'un d'entre eux consiste à ne pas permettre l'ouverture de la machine à laver sans garantir que le tambour est totalement arrêté. Voilà pour-quoit il faut attendre 2 minutes pour ouvrir le hublot.

• Autres anomalies

• La machine à laver a la possibilité de détecter d'autres anomalies. Lorsque cela arrive, tous les indicateurs des phases de lavage se mettent à clignoter ou, apparaîtrent sur l'écran divers messages d'erreurs F05, F06, ..., F10.

• Ces anomalies peuvent être dues à des causes très diverses.
• Dans ce cas, il faut appeler le SERVICE TECHNIQUE OFFICIEL

LAVE-LINGE

AVERTISSEMENTS CONCERNANT L'ENVIRONNEMENT

REMARQUE ÉCOLOGIQUE

Afin de préserver l'environnement, remettez votre machine à laver usageé dans un centre officiel de reprise ou de récapération des matériaux recyclables..

Avant de vous débarrasser de votre machine à laver usagée, rendez-la inutilisable coupant le cable secteur.

MAQUINA DE LAVAR
