MODE D'EMPLOI VH916J BRANDT

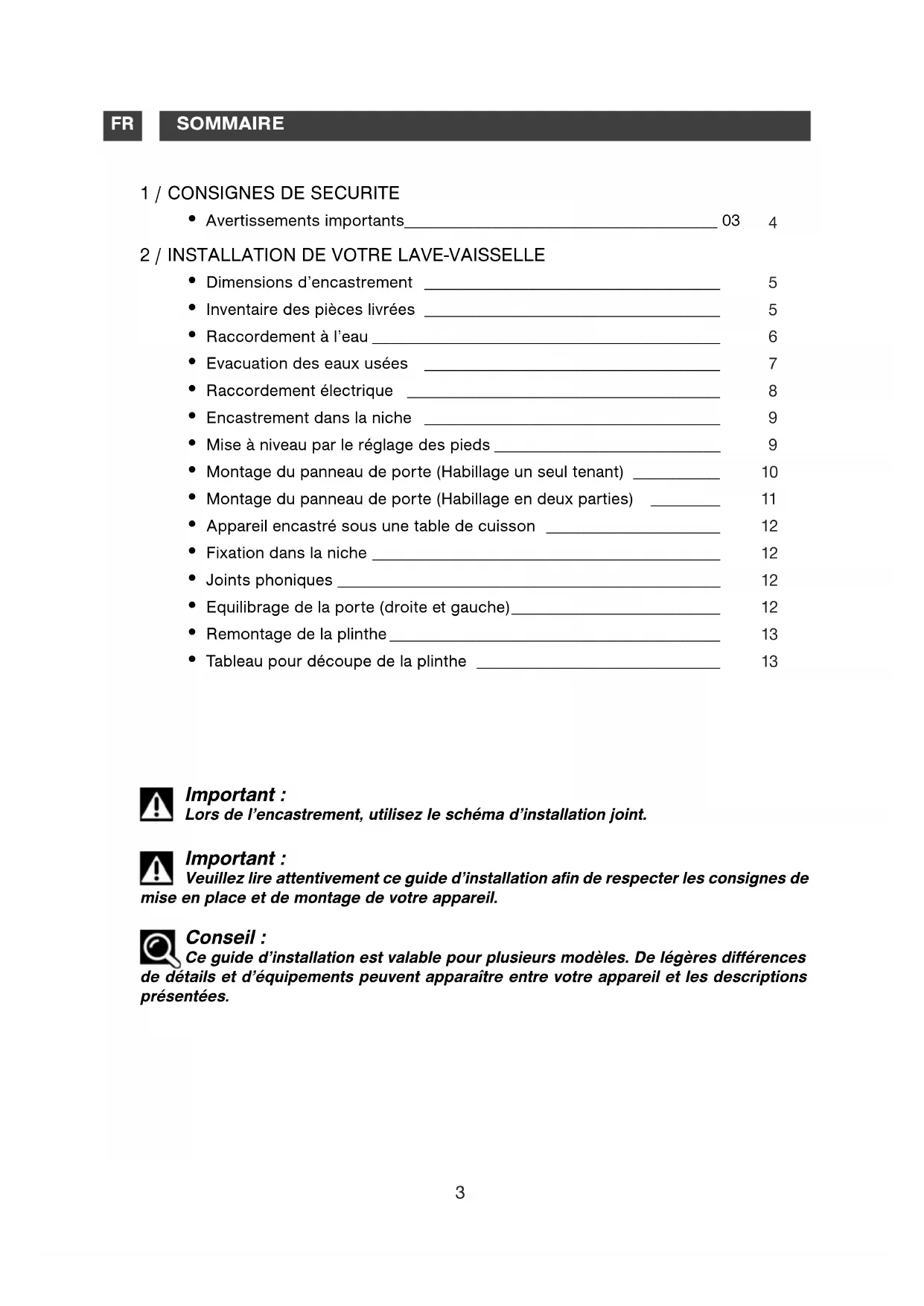

• Inventaire des pièces livrées __________________________________ 04

• Raccordement électrique ____________________________________ 07

• Encastrement dans la niche __________________________________ 08

• Mise à niveau par le réglage des pieds __________________________ 08

• Montage du panneau de porte (Habillage un seul tenant) __________ 09

• Montage du panneau de porte (Habillage en deux parties) ________ 10

• Appareil encastré sous une table de cuisson ____________________ 11

• Equilibrage de la porte (droite et gauche)________________________ 11

• Remontage de la plinthe ______________________________________ 12

• Tableau pour découpe de la plinthe ____________________________ 12 Important : Lors de l’encastrement, utilisez le schéma d’installation joint. Important : Veuillez lire attentivement ce guide d’installation afin de respecter les consignes de mise en place et de montage de votre appareil. Conseil : Ce guide d’installation est valable pour plusieurs modèles. De légères différences de détails et d’équipements peuvent apparaître entre votre appareil et les descriptions présentées.

• AVERTISSEMENTS IMPORTANTS Important : Après déballage, vérifiez que votre appareil n’ait pas subi de dégâts pendant le transport. Ne branchez jamais un appareil endommagé. Si votre appareil est endommagé, adressez- vous à votre revendeur.

Dans le cas d’un mauvais fonctionnement de l’appareil, débranchez l’appareil (retirez la prise) ou coupez le circuit concerné et fermez le robinet d’arrivée d’eau. Prenez contact avec notre service après-vente. Important : Tous les travaux électriques et hydrauliques nécessaires à l’installation de l’appareil doivent être réalisés par un électricien et un plombier qualifiés. — Assurez-vous après avoir installé votre appareil, que celui-ci ne repose pas sur le câble d’ali- mentation ou sur les tuyaux d’arrivée et de vidange des eaux. — Pendant toute l’installation, l’appareil doit être maintenu débranché du secteur. — Vérifiez que le circuit de mise à la terre de votre installation électrique est conforme à la règle- mentation en vigueur. — Les données de branchement électrique indiquées sur la plaque signalétique de votre appa- reil et celles du secteur doivent correspondre. Important : Pour votre sécurité ne laissez pas la porte de votre lave-vaisselle entièrement ouverte après utilisation. Au cas où l’installation de votre lave-vaisselle se fait sur un sol moquetté, veillez à régler les pieds afin de laisser un espace d’aération sous l’appareil.

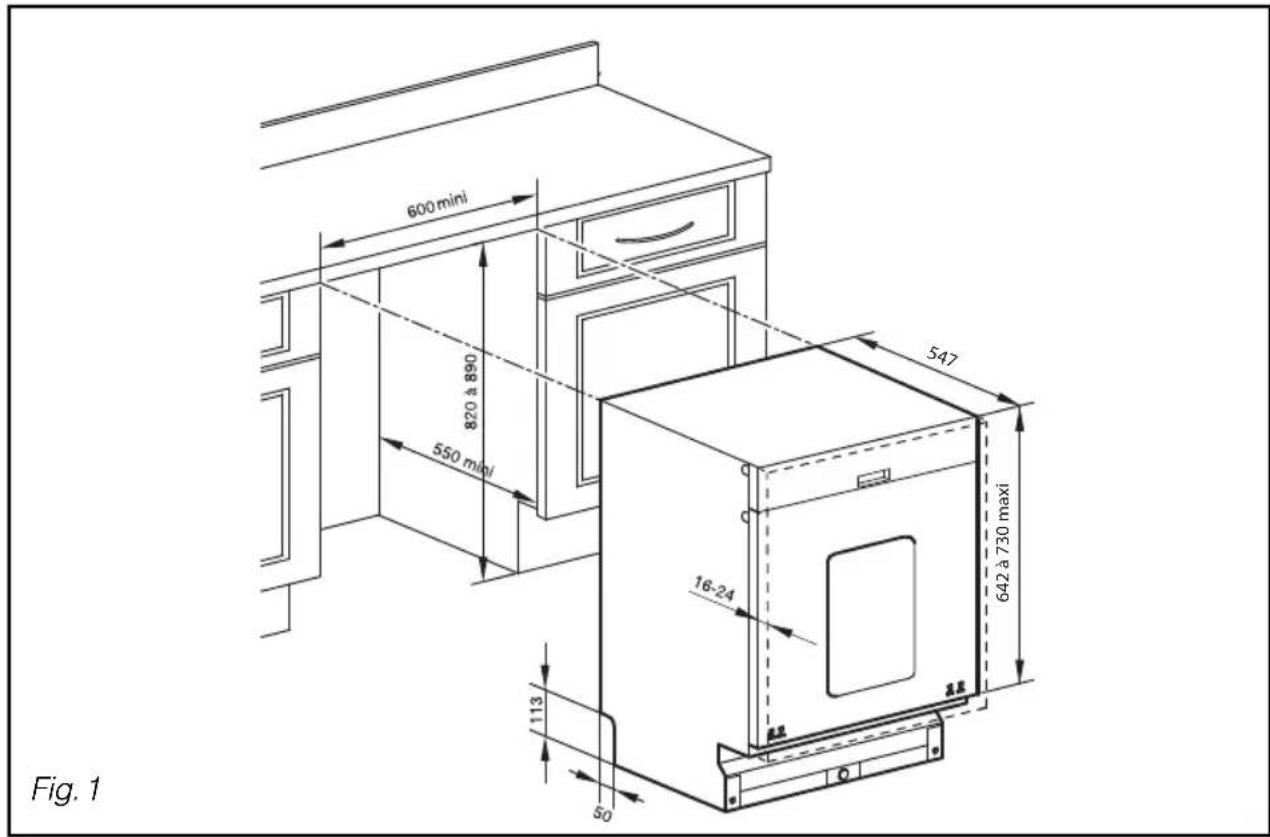

Vous pouvez encastrer votre appareil sous un plan déjà existant, à condition que la niche cor-responde aux dimensions du croquis. (Fig. 01). 642 à 730 maxi Fig. 1

L = 75L = 40Coupelles de patinPlaque anti-buée autocollanteJoint mousse d’insonorisationJoints phoniques + autocollants de fixation (si besoin)Vis inférieur de positionnement du panneauVis de fixation du panneauVis fixation de l’appareil au meubleCollier de raccordvidangeClé de réglage patin avantVis de fixation du panneauJoint phonique6

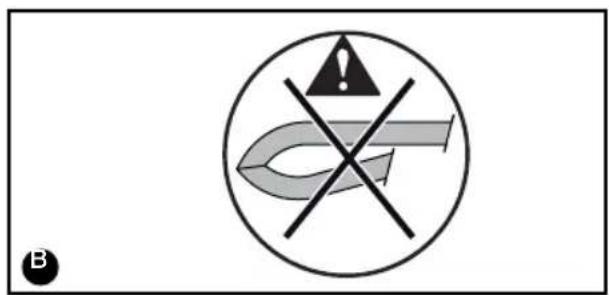

Le symbole “vous indique que le tuyau est équipé d’un dispositif électrique permettant de couper l’arrivée d’eau (selon modèle). Ne laissez pas ce tuyau dans l’eau, et ne le coupez pas. Conseil : Tout raccordement sur une canalisa- tion d’eau entraîne obligatoirement un ris- que de fuite quelles que soient les précau- tions prises. Aussi fermez toujours le robi- net d’arrivée d’eau lorsque vous n’utilisez pas votre appareil. Ce lave-vaisselle peut être alimenté en eau froide ou chaude jusqu’à 60°C maximum. Pour une alimentation en eau chaude, vérifiez que votre tuyau d’origine permet le raccorde- ment (marquage rouge sur le tuyau). Nous vous recommandons cependant un rac- cordement à une arrivée d’eau froide. Votre appareil est équipé d’un tuyau d’alimen- tation d’une longueur de 1,50 m. Branchez le tuyau à un robinet à nez fileté, diamètre 20/27 (3/4" BSP). Contrôlez que la pression de l’eau d’alimenta- tion n’excède pas les valeurs ci-dessous : Débit : 10 l/mn (1 l/mn minimum). Pression : 1 bar à 10 bar (0.1 - 1 MPa)

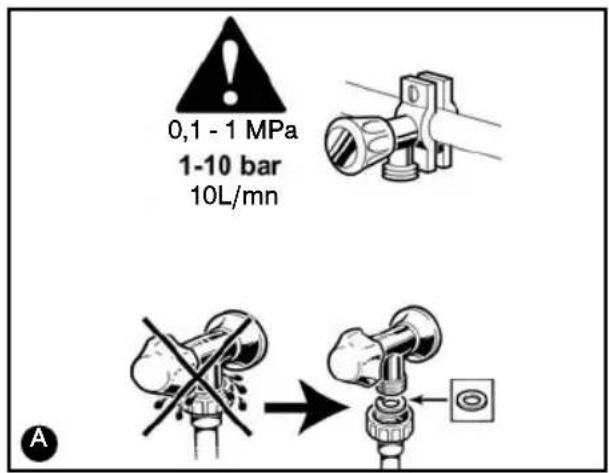

Dans le cas d’une pression élevée, veuillez prévoir un régulateur de pression. Votre ser- vice des Eaux vous renseignera sur la pres- sion des eaux de votre région. Attention : Si vous utilisez un robinet auto-per- ceur, vérifiez que le débit d’eau est suffisant. Vérifiez la présence du joint d’étanchéité et le bon serrage du raccord . N’utilisez pas pour le raccordement, des tuyaux déjà employés précédemment. Evitez toute pliure et/ou étranglement du tuyau qui pourraient empêcher ou ralentir le passage de l’eau en particulier au moment d’encastrer l’appareil sous le plan . Si l’appareil est branché à des conduites neuves ou n’ayant pas été utilisées depuis un certain temps, laissez couler l’eau pendant quelques minutes avant de brancher le tuyau d’arrivée d’eau. Vous éviterez ainsi que des dépôts de sable ou de rouille puissent obs- truer le filtre placé dans le tuyau d’arrivée d’eau.

10L/mn7 Vous pouvez si nécessaire augmenter la longueur de votre tuyau de vidange (3 m maximum). Dans ce cas vérifiez que la vidange est correcte. Le tuyau doit reposer au sol et ne monter à la verticale qu’à proxi- mité du système de vidange. Pour les appareils installés en colonne le système de vidange ne doit pas dépasser le dessus du lave-vaisselle et se situer à 20 cm mini par rapport au bas de l’appareil. Important : Lors de la mise en place du tuyau, tirez progressivement afin de ne pas le plier

Evitez toute pliure ou étrangle- ment du tuyau qui pourrait empêcher ou ralentir l’écoulement de l’eau.

• EVACUATION DES EAUX USEES : FIG. 2 Vous pouvez raccorder l’extrémité du tuyau d’évacuation soit : - Sur un siphon ventilé - Sur un siphon d’évier Lors d’un raccordement sur un siphon, vous devez retirer l’obturateur du siphon. Emmanchez ensuite l’embout caoutchouc à fond. Ajoutez un collier de serrage . Conseil : Veillez à bien maintenir le tuyau de vidange au moyen d’un lien afin d’éviter toute inondation. Le branchement pour l’évacuation doit se trou- ver à une hauteur comprise entre 0,40 m (mini- mum) et 0,90 m (maximum) du sol. Veillez à respecter la dimension maximum d’em- manchement de la canne de vidange dans le tuyau du syphon. P10 15 cm maxi0 - 40 cm20 cm mini 5 cm mini25 cm mini90 cm maxi 65°C max1-10 bars> 1l/min Fig. 2

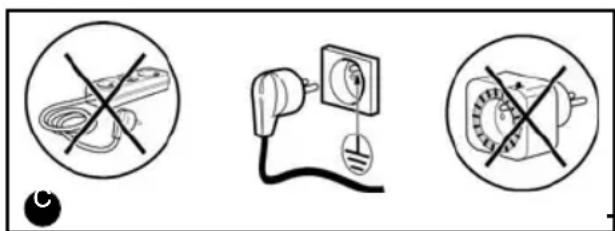

L’appareil doit être à l’arrêt au moment dubranchement sur le circuit électrique.Avant de branchez votre appareil, assurez-vous que :- La tension du secteur indiquée sur la plaquesignalétique de votre appareil correspond à latension du secteur fournie par votre installa-tion.- Votre compteur et les fusibles peuvent sup-porter l’intensité de votre lave-vaisselle. Un fusi-ble de 10 Ampères minimum est nécessaire.Si vous devez brancher votre appareil à unetension d’alimentation différente de celle indi-quée sur votre appareil, connectez un transfor-mateur approprié. Conseil : Faites appel à un électricien qualifiépour faire les modifications ou assurez-vousde la conformité de votre installation électri- que. Cet appareil doit obligatoirement être rac-cordé directement à une prise de courantcomportant une borne de mise à la terre.Dans tous les cas, le branchement doit répon-dre aux normes en vigueur dans le paysconcerné, ainsi qu’aux prescriptions supplé-mentaires de la Compagnie d’Electricité. Attention : La prise de courant doit rester acces-sible même après l’installation de votreappareil.L’appareil ne doit pas être raccordé à l’aided’une rallonge électrique, d’une prise multi-ple, ou d’un programmateur électrique dif-féré .Notre responsabilité ne saurait être enga-gée, en cas d’accidents ou d’incidents pro-voqués par une mise à la terre inexistante oudéfectueuse.Votre lave-vaisselle est conforme aux directi-ves européennes 73/23/CEE (Directive bassetension), 89/336/CEE (Compatibilité électro-magnétique) modifiées par la directive93/68/CEE.

Remplacement du cordon d’alimentation

Pour votre sécurité, cette opérationdoit impérativement être effectuée par leservice après vente du fabricant ou par unepersonne habilitée de qualifications similai-res afin d’éviter tous dangers.

Appareil livré sans prise de courant

Les fils du câble d’alimentation devotre appareil sont colorés d’après lescodes suivants :- Vert et jaune Terre- Bleu Neutre- Marron PhaseDans le cas où les couleurs du câble ne cor-respondent pas à votre prise de courant, pro-cédez comme suit : Le fil de couleur vert etjaune doit être connecté au raccord de votreprise de courant marquée de la lettre E, dusymbole ou de couleur vert et jaune.Le fil de couleur bleu doit être connecté auraccord marqué de la lettre N ou de couleurnoire.Le fil de couleur marron doit être connectéau raccord marqué de la lettre L ou de lacouleur rouge.

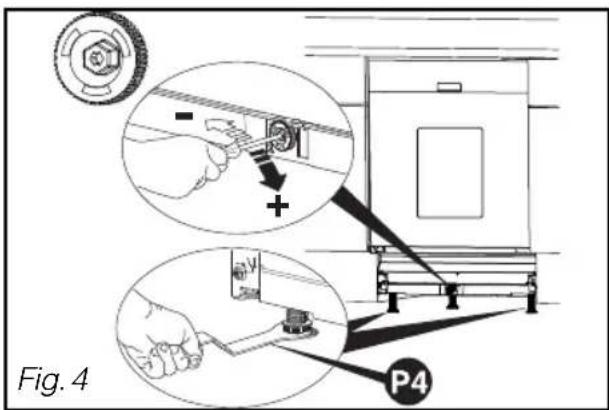

• MISE A NIVEAU PAR LE REGLAGE DES PIEDS Les pieds avant sont réglables, ajustez-les sinécessaire à l’aide de la clé fournie. Le piedcentral est réglable à l’aide de la moletterouge. (visseuse avec douille de 8, clé à pipede 8 ou tournevis torx T20).Une bonne mise à niveau est nécessaire pourune parfaite fermeture et étanchéité de laporte (Fig.4).Assurez-vous que la porte du lave-vaisselle seferme correctement, sans frottements laté-raux.2 / INSTALLATION DE VOTRE LAVE-VAISSELLEDans le cas d’un plan de travail en marbreou matériau similaire, vous devez fixer votrelave-vaisselle par des vis latérales ; pourceci avant la mise en niche dépliez unepatte de chaque côté des panneaux laté-raux (Fig. 3.2).

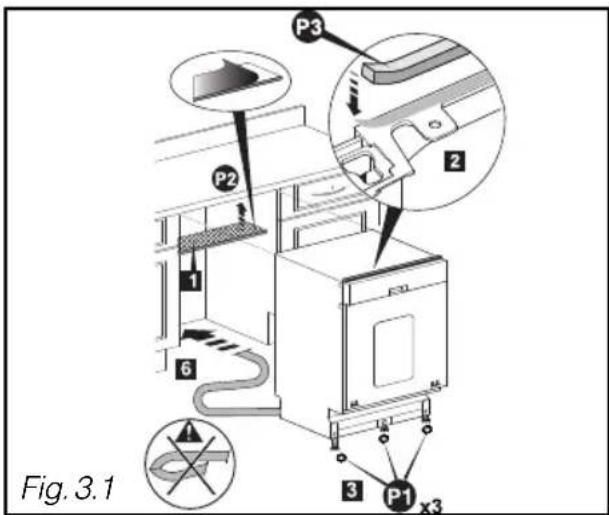

Collez l’anti-buée (Fig. 3.1)

Collez la mousse d’encastrement (Fig. 3.1)

Clippez les trois coupelles sous les patins pour faciliter le glissement du lave-vaisselle (Fig. 3.1).

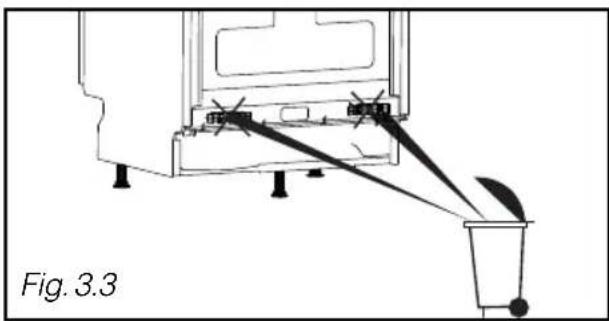

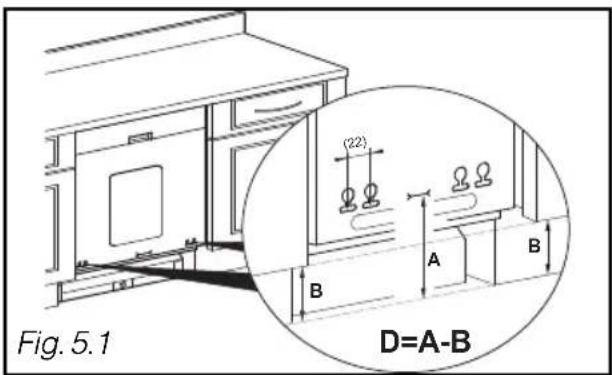

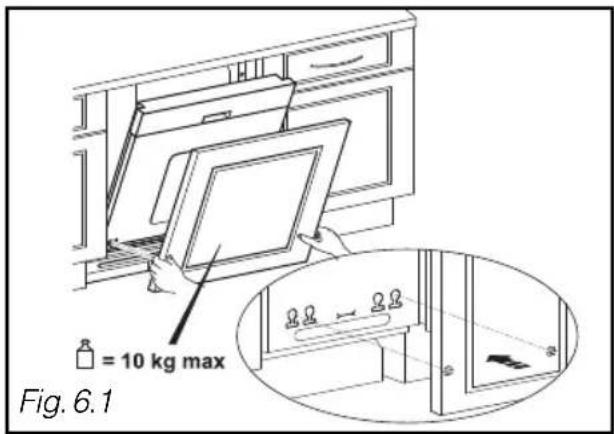

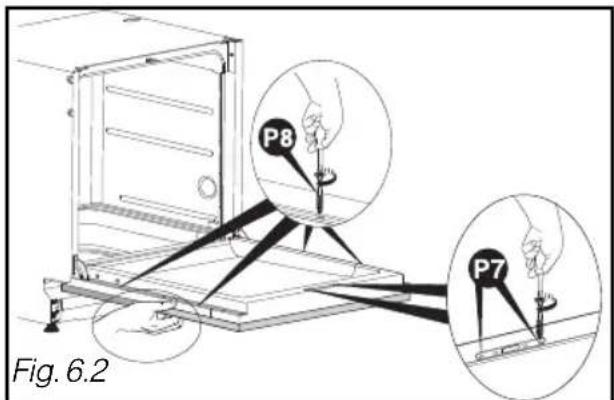

• MONTAGE DU PANNEAU DE PORTE ( Habillage en un seul tenant) - Mesurez la distance entre le sol et le bas dupanneau de porte du meuble adjacent (coteB, Fig. 5.1)- Mesurez la distance entre le sol et le mar-quage au bas du panneau de porte (cote A)- Calculez la cote D = A - B, tracez un trait à la cote D à l’arrière du panneau, en partie basse. (Fig. 5.2)- Positionnez les deux emplacements de vis à262 mm de l’axe du panneau bois. Mettre les2 vis . (Fig. 5.2)- Positionnez votre panneau de porte en enga-geant les 2 vis dans les trous de la porte dulave-vaisselle (Fig. 6.1)- Si problème de vissage décalez la vis de22 mm.- Plaquez le panneau bois sur la porte (Fig. 6.2).- Ouvrez la porte du lave-vaisselle en mainte-nant le panneau plaqué sur la porte. Centrezle panneau bois latéralement si besoin parrapport au bandeau. Mettre les 2 vis etles 4 vis (Fig. 6.2). Attention : Si le panneau de bois est très dur, veil-lez faire un avant trou avant le vissage. Conseil : Si votre appareil est livré avec unefeuille d’isolation phonique. La coller avantl’installation du panneau de porte.

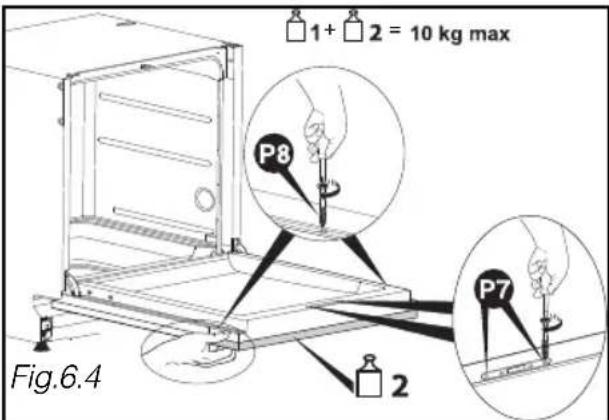

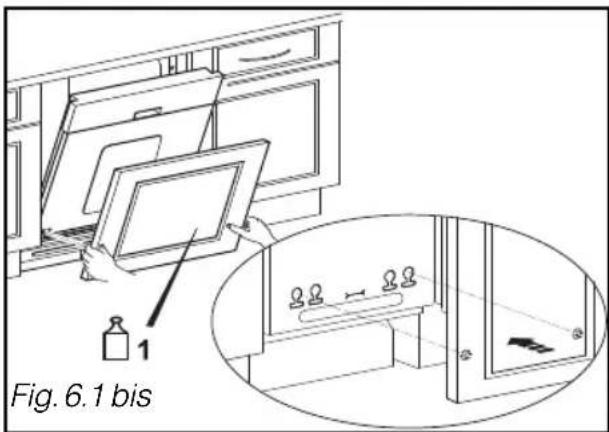

PORTE (Habillage en 2 parties) - Pour le montage de la première partie voir lechapitre précedent “MONTAGE DU PAN-NEAU DE PORTE (Habillage en un seultenant) (Fig. 5.1 et 5.2).- Positionnez votre panneau de porte en enga-geant les 2 vis dans les trous de la porte dulave-vaisselle (Fig. 6.1 bis)- Si problème de vissage décalez la vis de22 mm.- Plaquez le panneau bois sur la porte (Fig. 6.2 bis).- Ouvrez la porte du lave-vaisselle en mainte-nant le panneau plaqué sur la porte. Centrezle panneau bois latéralement si besoin parrapport au bandeau. Mettre les 4 vis (Fig.6.2 bis).- Mesurez la distance entre le tiroir et le pan-neau de porte du meuble adjacent (Fig. 6.3).- Plaquez la faux-tiroir en tenant compte de ladistance mesuré (à l’aide d’une cale de bonneépaisseur).- Ouvrez la porte du lave-vaisselle en mainte-nant le faux-tiroir sur la porte. Centrez le pan-neau bois latéralement si besoin par rapportau panneau de porte. Mettre les 2 vis et 2vis (Fig. 6.4). Attention : Si le panneau de bois est très dur, veil-lez faire un avant trou avant le vissage. Attention : Le poids total du panneau de porte etdu faux tiroir ne doit pas exéder 10Kg max.

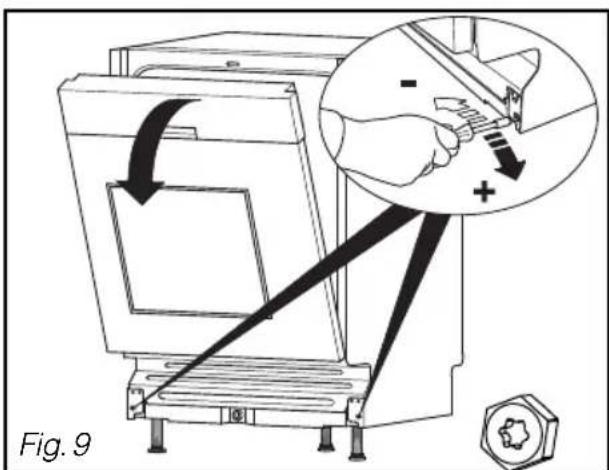

• EQUILIBRAGE DE LA PORTE (DROITE ET GAUCHE) Ajustez la tension des ressorts, si nécessaire,pour compenser le poids du panneau d’habil-lage. Réglez de manière identique à droite et àgauche (Fig. 9).La porte est correctement équilibrée si elle neretombe pas lourdement à l’ouverture et sielle reste horizontale en position ouverte. Attention : La vis fournie est prévue pour un pan-neau d’épaisseur minimum 16 mm. Si l’épais-seur est inférieure à 16 mm, changez de visou la raccourcir.

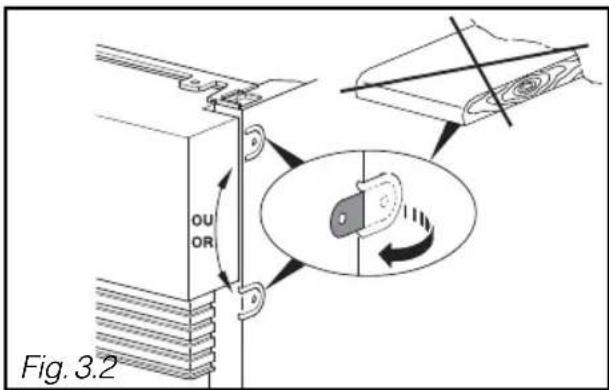

• FIXATION DANS LA NICHE Fixez votre lave-vaisselle à l’aide des vis sous le plan de travail (voir Fig. 7) ou par lespattes que vous avez dépliées (Fig. 3.2)

JOINTS PHONIQUES Pour une meilleure insonorisation de l’appa-reil encastré, installez les joints d’insonorisa-tion. (selon modèle).( Fig. 8)Eventuellement, dans le cas d’une niche plusgrande, collez le joint à l’aide des adhé-sifs fournis.Si l’appareil est fixé latéralement, il faut à lapose des joints échancrer le talon desjoints pour le passage des pattes de fixation(tenaille).

Si votre plan de travail est équipé d'une table de cuisson située au-dessus de votre lave-vaisselle, il est impératif de rajouter une isolation thermique sur le dessus de votre lave-vais-selle. Vous pouvez vous procurer cet ensemble d'isolation auprès de votre revendeur.Pensez à aménager un espace entre le tuyau de gaz et le dessus de votre lave-vaisselle.

• REMONTAGE DE LA PLINTHE Remontez la plinthe en la découpant si néces-saire suivant une cote P (voir tableau et Fig.10.1)Calcul de la cote

(Tableau en dernière page):- Reprendre la cote B de la Fig. 51, mesurezle jeu J entre le sol et le dessous du lave-vais-selle. Calculez B - J.- Mesurez la cote de profondeur de plinthe E(Fig.10.1) entre la plinthe du meuble et lafaçade du meuble. Relevez la valeur P dans le tableau donnée par E et B - J (ex. : Si E = 100, B - J = 140, alors P = 23). - Sur une largeur de 600, découpez la plinthesur une hauteur de la valeur de P.Dans le cas d’une plinthe spécifique pour lelave-vaisselle vous pouvez vous procurerauprès du SAV un kit (32X3252) de fixationindépendant. Dans ce cas la hauteur de la plinthe sera H = B - P (Fig. 10.2). Fig. 10.2

Fig. 10.1 Hauteur de découpe
