BDB424LB - Lave-vaisselle BRANDT - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil BDB424LB BRANDT au format PDF.
| Type de produit | Lave-vaisselle pose libre ou intégrable |
| Marque | Brandt |
| Modèle | BDB424LB |
| Capacité | 14 couverts |

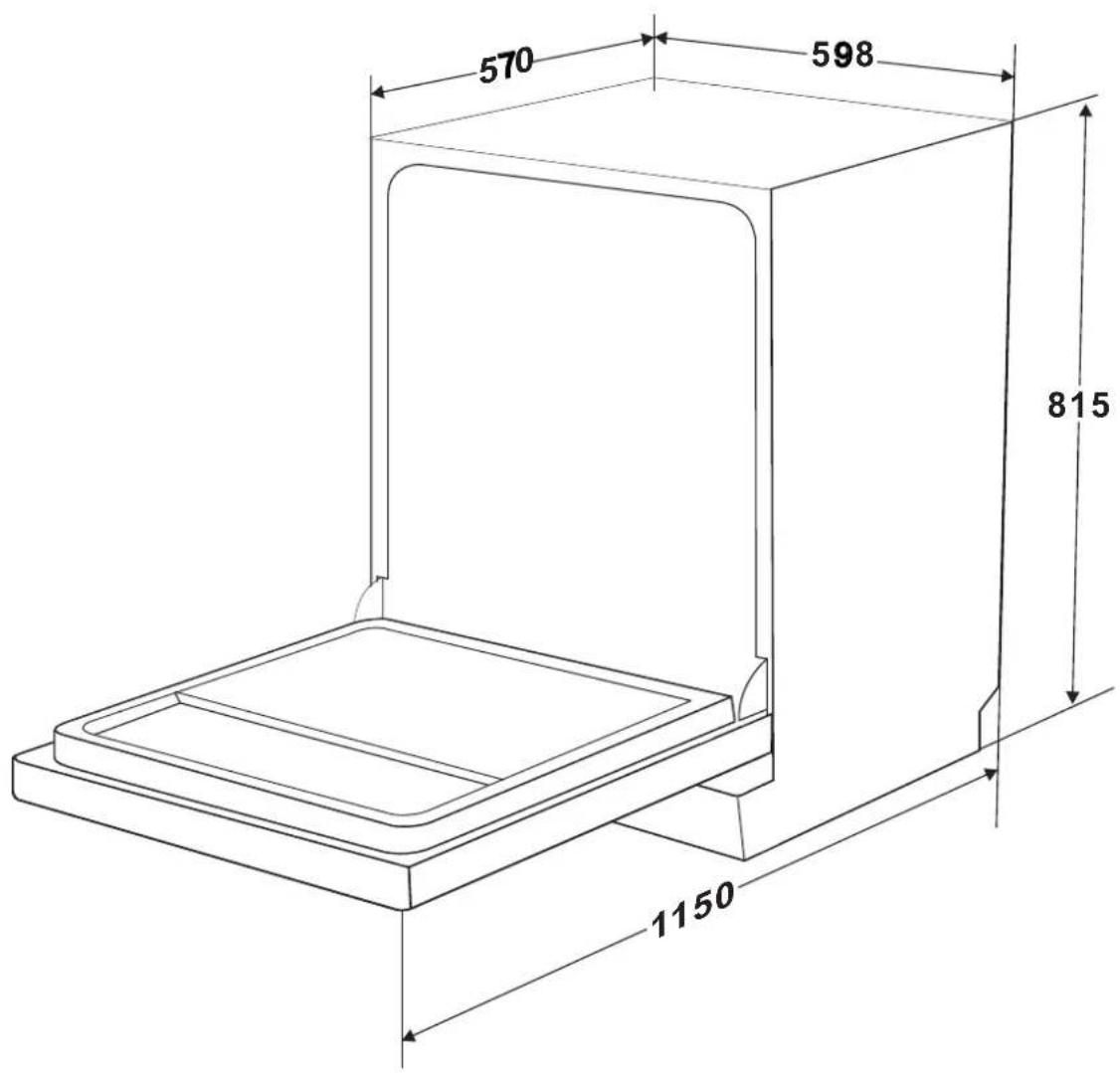

| Dimensions (H x L x P) | 815 x 598 x 570 mm (porte fermée) |
| Poids net | Environ 45 kg |
| Alimentation électrique | 220-240 V ~ 50 Hz, 10 A |
| Pression d'eau | 0,04 - 1 MPa |
| Programmes de lavage | Intensif, Auto, 60 min, Eco, Verres, Rapide |
| Fonctions principales | Départ différé (3/6/9/12 h), option Dual zone (Alt), ouverture automatique de porte |
| Réglage adoucisseur d'eau | 6 niveaux (H1 à H6) selon dureté de l'eau |
| Consommation d'eau (programme Eco) | 10 L |
| Consommation d'énergie (programme Eco) | 0,849 kWh |
| Durée du programme Eco | 198 min |
| Niveau sonore | Environ 46 dB(A) |
| Matériau de la cuve | Inox (acier inoxydable) |
| Dispositif de sécurité | Verrouillage enfants, protection anti-débordement, mise à la terre |
| Pièces détachées et réparabilité | Pièces disponibles pendant 10 ans (règlement UE 2019/2022) |
| Entretien et nettoyage | Nettoyage régulier des filtres, bras de lavage et joints de porte |
| Accessoires fournis | Panier à couverts, entonnoir à sel, support tuyau, pattes de fixation |
| Classe énergétique | E (selon règlement UE 2019/2017) |
FOIRE AUX QUESTIONS - BDB424LB BRANDT
Questions des utilisateurs sur BDB424LB BRANDT
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Lave-vaisselle au format PDF gratuitement ! Retrouvez votre notice BDB424LB - BRANDT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil BDB424LB de la marque BRANDT.
MODE D'EMPLOI BDB424LB BRANDT
Vous venez d'acquérir un produit BRANDT et nous vous remercions de la confiance que vous nous accordez.
Nous avons conçu et fabriqué ce produit en pensant à vous, à votre mode de vie, à vos besoins, pour qu'il réponde au mieux à vos attentes. Nous y avons mis notre savoir-faire, notre esprit d'innovation et toute la passion qui nous anime depuis plus de 60 ans.
Dans un souci permanent de toujours mieux satisfaire vos exigences, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions.
Connectez-vous aussi sur notre site www.brandt.com où vous trouverez nos dernières innovations, ainsi que des informations utiles et complémentaires.
BRANDT est heureux de vous accompagner au quotidien et vous souhaite de profiter pleinement de votre achat.
Important : Avant de mettre votre appareil en marche, veuillez lire attentivement ce guide d'installation et d'utilisation afin de vous familiariser plus rapidement avec son fonctionnement

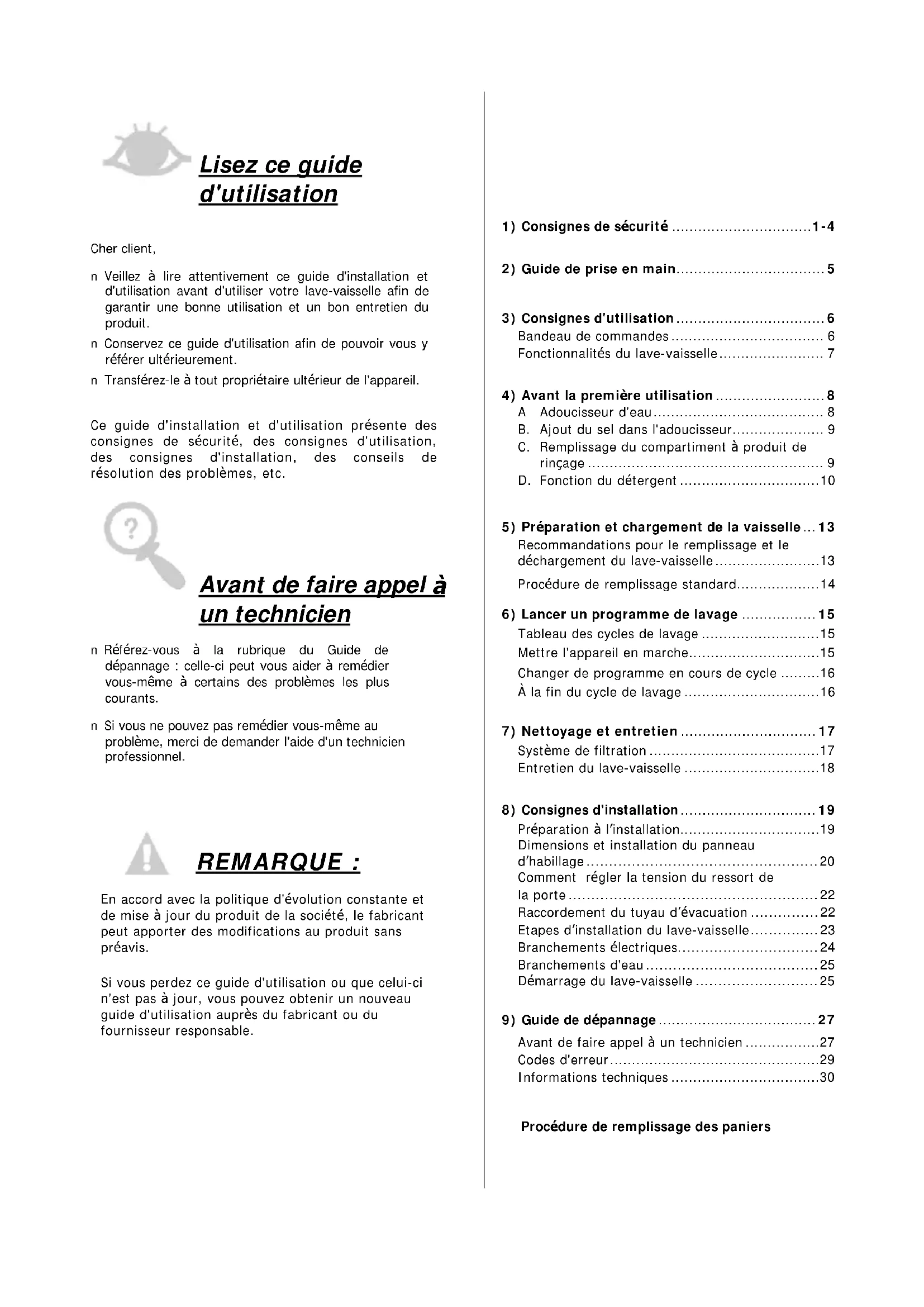

Lisez ce guide d'utilisation
Cher client,
n Veillez à lire attentivement ce guide d'installation et d'utilisation avant d'utiliser votre lave-vaisselle afin de garantir une bonne utilisation et un bon entretien du produit.
n Conservez ce guide d'utilisation afin de pouvoir vous y référer ultérieurement.
n Transférez-le à tout propriétaire ultérieur de l'appareil.
Ce guide d'installation et d'utilisation présente des consignes de sécurité, des consignes d'utilisation, des consignes d'installation, des conseils de résolution des problèmes, etc.
Avant de faire appel à un technicien
n Référez-vous à la rubrique du Guide de dépannage : celle-ci peut vous aider à remédier vous-même à certains des problèmes les plus courants.
n Si vous ne pouvez pas remédier vous-même au problème, merci de demander l'aide d'un technicien professionnel.
REMARQUE :
En accord avec la politique d'évolution constante et de mise à jour du produit de la société, le fabricant peut apporter des modifications au produit sans préavis.
Si vous perdez ce guide d'utilisation ou que celui-ci n'est pas à jour, vous pouvez obtenir un nouveau guide d'utilisation auprès du fabricant ou du fournisseur responsable.
1) Consignes de sécurité .... 1-4
2) Guide de prise en main....5
3) Consignes d'utilisation....6
Bandeau de commandes....6
Fonctionnalités du lave-vaisselle....7
4) Avant la première utilisation ....8 A. Adoucisseur d'eau....8 B. Ajout du sel dans l'adoucisseur....9 C. Remplissage du compartiment à produit de rinçage....9 D. Fonction du détergent....10
5) Préparation et chargement de la vaisselle...13 Recommandations pour le remplissage et le déchargement du lave-vaisselle....13 Procédure de remplissage standard....14
6) Lancer un programme de lavage .... 15 Tableau des cycles de lavage .... 15 Mettre l'appareil en marche .... 15 Changer de programme en cours de cycle .... 16 À la fin du cycle de lavage .... 16
7) Nettoyage et entretien....17 Système de filtration....17 Entretien du lave-vaisselle....18

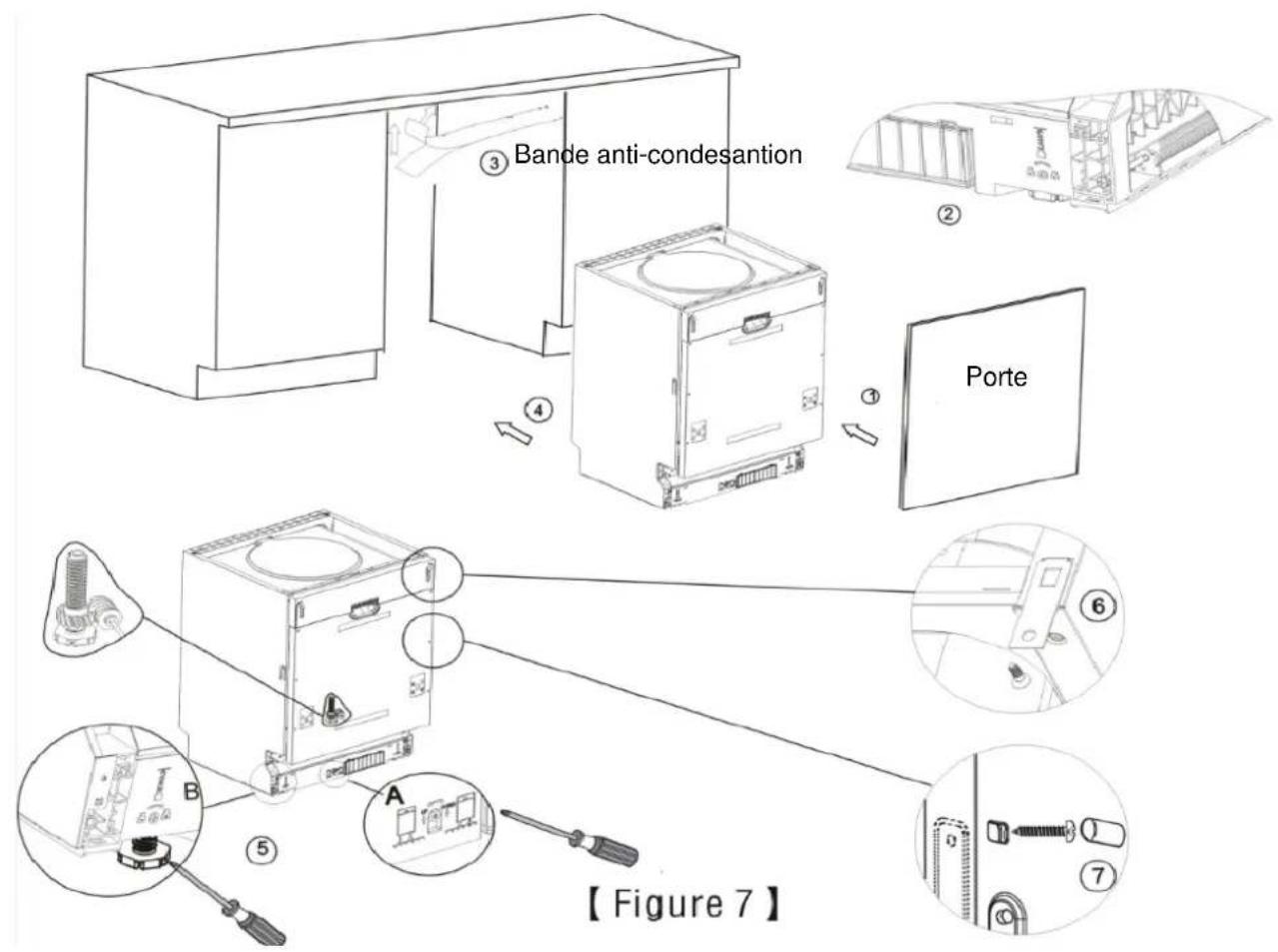

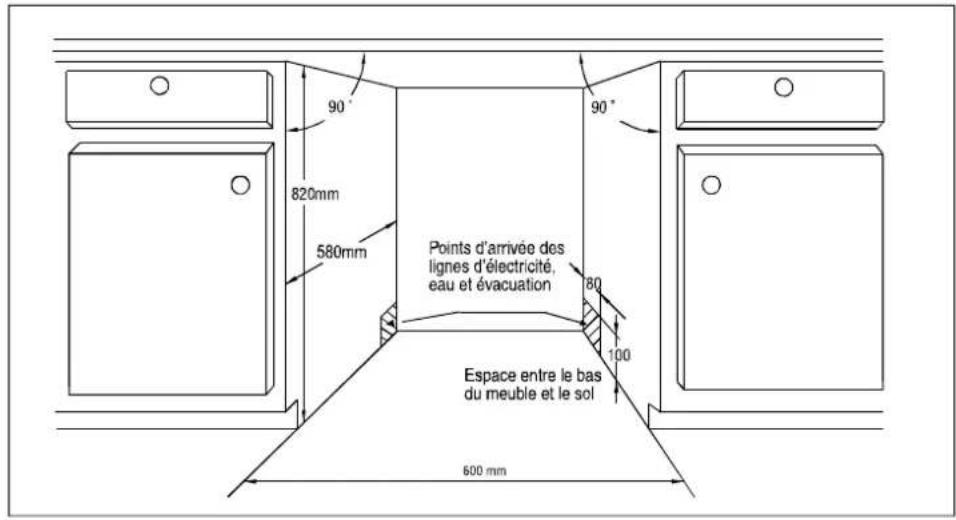

8) Consignes d'installation....19 Préparation à l'installation....19 Dimensions et installation du panneau d'habillage....20 Comment régler la tension du ressort de la porte....22 Raccordement du tuyau d'évacuation....22 Etapes d'installation du lave-vaisselle....23 Branchements électriques....24 Branchements d'eau....25 Démarrage du lave-vaisselle....25
9) Guide de dépannage....27 Avant de faire appel à un technicien....27 Codes d'erreur....29 Informations techniques....30

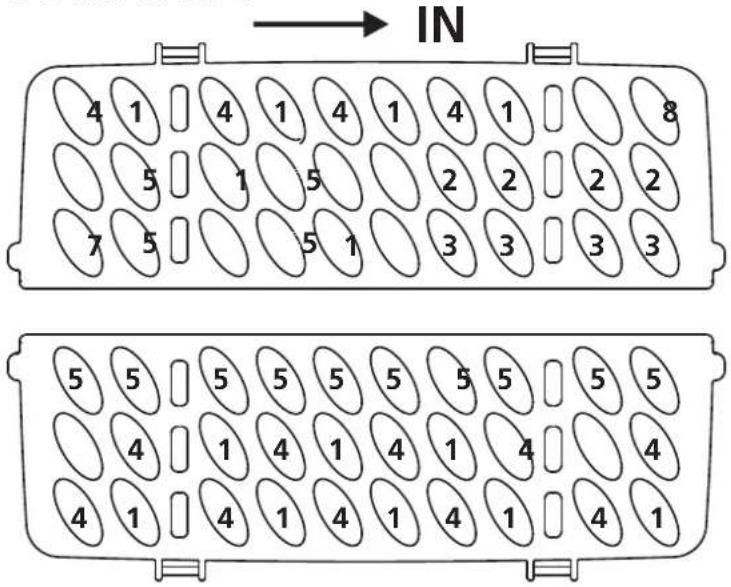

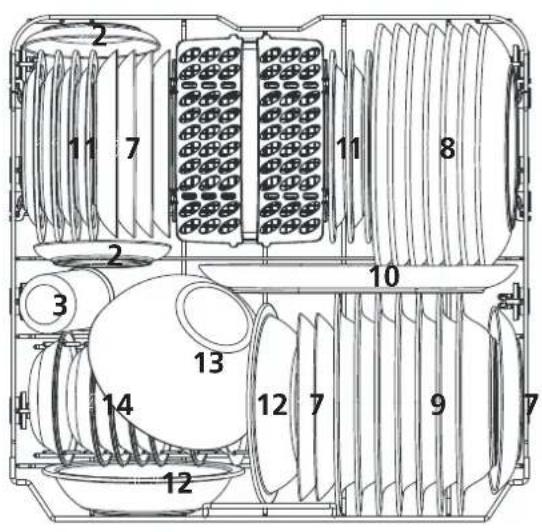

Procédure de remplissage des paniers
1. CONSIGNES DE SÉCURI TÉ IMPORTANTES
ATTENTION !
Lorsque vous utilisez votre lave-vaisselle, observez les précautions indiquées ci-dessous.
n Cet appareil est exclusivement destiné à un usage domestique et à des applications similaires telles que :
- cuisines dans des magasins, bureaux et autres environnements de travail ;
- exploitations agricoles ;
- hôtels, motels, chambres d'hôtes et autres environnements résidentiels ;
- établissements de demi-pension.
n Les enfants âgés de 8 ans et plus et les personnes dont les capacités physiques, sensorielles ou mentales sont réduites, ou encore les personnes dénuées d'expérience ou de connaissances pertinentes ne sont autorisés à utiliser l'appareil que sous la responsabilité d'une personne expérimentée ou s'ils ont reçu les instructions nécessaires à l'utilisation sécurisée de l'appareil et s'ils comprennent les risques encourus. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans supervision. (EN60335-1)
n Les matériaux d'emballage peuvent être dangereux pour les enfants !
n Cet appareil est exclusivement réservé à un usage domestique.
n Pour éviter tout risque d'électrocution, veillez à ne jamais immerger l'appareil, le câble ou la prise dans l'eau ou dans tout autre liquide.
n Veuillez débrancher l'appareil avant toute opération de nettoyage ou de maintenance de l'appareil.
n Pour nettoyer l'appareil, utilisez un chiffon souple humidifié au savon doux, puis essuyez-le avec un chiffon sec.
n Cet appareil doit être mis à la terre. En cas de dysfonctionnement ou de panne, la mise à la terre de l'appareil permet de réduire les risques d'électrocution en assurant une voie de faible résistance pour le courant électrique. Cet appareil est équipé d'une prise conductrice de mise à la terre.
n La prise doit être branchée à une source adaptée qui est installée et mise à la terre conformément à l'ensemble des réglementations locales.
n Un mauvais branchement du conducteur de mise à la terre peut entraîner un risque d'électrocution.
n En cas de doute concernant la mise à la terre de l'appareil, faites appel à un électricien compétent ou à un représentant du service de réparation.
n Ne modifiez pas la prise électrique fournie avec l'appareil. Si celle-ci n'est pas adaptée à votre prise secteur, faites installer une prise adéquate par un électricien compétent.
n Veillez à ne pas maltraiter, à ne pas vous asseoir et à ne pas monter sur la porte ni sur les paniers du lave-vaisselle.
n N'utilisez pas votre lave-vaisselle si toutes les parois ne sont pas correctement installées.
n Faites preuve de prudence lorsque vous ouvrez la porte du lave-vaisselle alors que celui-ci est en marche : de l'eau peut s'en échapper.
n Veillez à ne pas placer d'objets lourds et à ne pas monter sur la porte lorsque celle-ci est ouverte. L'appareil pourrait basculer.
n Lorsque vous chargez de la vaisselle sale :
1) Placez les éléments coupants de manière à ce qu'ils ne puissent pas endommager le joint de porte ;
2) Attention : les couteaux et autres ustensiles coupants peuvent être placés dans le panier à couvert tête vers le bas ou en position horizontale.
n Vérifiez que l'intégralité du détergent en poudre ait été éliminé après la fin du cycle de lavage.
n Assurez-vous que tous vos ustensiles en plastique présentent la mention « lavable au lave-vaisselle » ou une autre mention équivalente avant de les laver dans l'appareil.
n Pour les ustensiles en plastique qui ne présentent aucune mention de ce type, vérifiez les recommandations du fabricant.
n Utilisez uniquement des produits détergents et de rinçage recommandés pour les lave-vaisselle automatiques.
n Ne mettez jamais de savon, de lessive ou de produit de lavage à la main dans votre lave-vaisselle.
n Veillez à toujours refermer la porte de l'appareil pour éviter tout risque de chute.
Si le câble d'alimentation est endommagé, faites-le remplacer par le fabricant, par un réparateur agréé ou par une personne de compétence similaire afin d'éviter tout danger.
n Lors de l'installation de l'appareil, veillez à ne pas plier ou aplatir excessivement ou dangereusement le système d'alimentation.
n Veillez à ne pas trafiquer les commandes.
n L'appareil doit être raccordé au robinet d'alimentation principale en eau à l'aide de flexibles neufs. Ne réutilisez pas vos anciens flexibles.
n Le nombre maximal de couverts pouvant être lavés est 14.
n La pression de l'eau à l'arrivée doit être égale ou inférieure à 1MPa.
n La pression de l'eau à l'arrivée doit être égale ou supérieure à 0,04MPa.
Mise au rebut
n Les matériaux d'emballage de cet appareil sont recyclables. Jetez les emballages dans le conteneur prévu à cet effet dans un point de collecte des déchets afin qu'ils soient recyclés.
n Cet appareil ne doit pas être traité comme un déchet ménager.
Mise au rebut de l'appareil : ce symbole présent sur le produit ou son emballage indique que celui-ci ne peut être traité comme un déchet ménager. Il doit ainsi être rapporté au point de collecte prévu à cet effet (collecte et recyclage de matériels électriques et électroniques). En procédant à la mise au rebut de l'appareil dans les règles de l'art, nous préservons l'environnement et notre sécurité, en s'assurant ainsi que les déchets seront traités dans des conditions optimales.
Pour plus d'informations sur le recyclage de ce produit, contactez votre mairie, le service local de traitement des déchets ou le magasin où vous avez effectué l'achat.
ATTENTION!
n Rendez-vous dans un centre de recyclage pour mettre au rebut l'appareil et son emballage. Pour ce faire, vous devrez couper le câble d'alimentation et rendre le système de fermeture de la porte inutilisable.
n L'emballage en carton est fabriqué à partir de papier recyclé et doit être jeté avec les déchets papier pour être recyclé.
n MISE AU REBUT : Ne jetez pas cet appareil avec les déchets municipaux non triés. Cet appareil est à mettre au rebut séparément pour pouvoir être traité de manière adaptée.
2. Guide de prise en main
Pour plus d'informations détaillées concernant l'utilisation de l'appareil, référez-vous à la rubrique correspondante
Allumer l'appareil
Remplir le bac à détergent
Vérifier le niveau du produit de rinçage
Vérifier le niveau du sel régénérant
Mettre les paniers en place
Sélectionner un programme
Mettre le lave-vaisselle en marche.
● Changer de programme
Appuyez sur le bouton Marche/arrêt pour allumer l'appareil et ouvrez la porte.

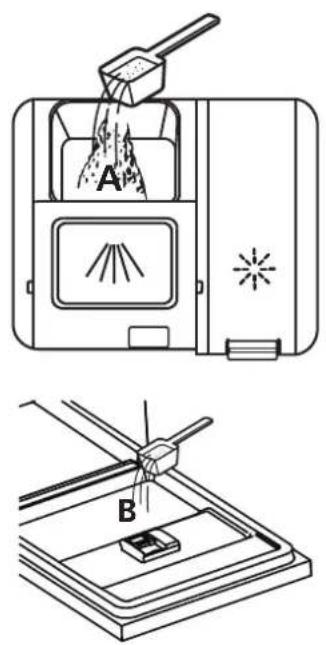

Ouvrez le bac à détergent (marqué A), remplissez-le de détergent, puis fermez le bac ;
Le détergent pour le prélavage tombe directement dans le réservoir ; (Conformez-vous aux instructions d'utilisation !)

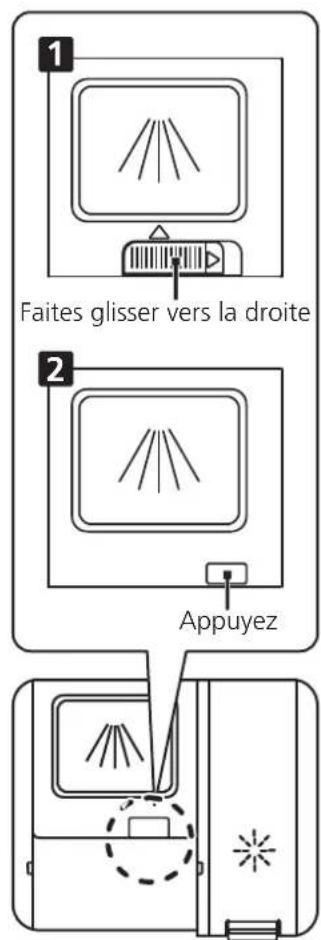

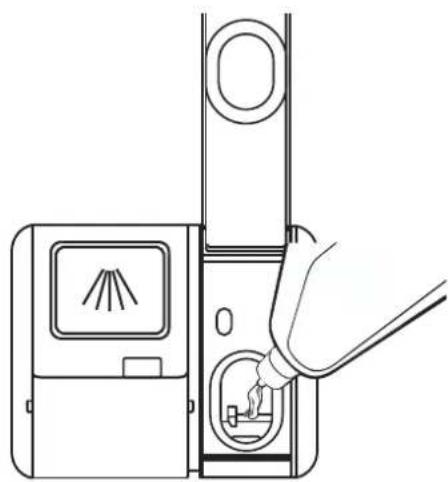

Remplissez le bac à produit de rinçage par l'orifice situé sous le couvercle (marqué B) si besoin.
Sur les modèles avec système d'adoucisseur d'eau seulement.
Indicateur électrique du bandeau de commandes (si disponible).
Sur certains modèles, s'il n'existe pas de voyant d'alerte pour le niveau de sel, vous pouvez estimer le moment auquel il faut remplir l'adoucisseur par le nombre de cycle d'utilisation de votre lave-vaisselle.
Pour mettre les paniers en place, référez-vous à la rubrique intitulée « Préparation et chargement de la vaisselle ».
Refermez la porte et appuyez sur les boutons Programme jusqu'à ce que le programme souhaité s'illumine. (Référez-vous à la rubrique « Consignes d'utilisation »)
Ouvrez l'arrivée d'eau, l'appareil se met en marche au bout d'environ 10 secondes.
- Un cycle en marche ne peut être modifié que s'il est en marche depuis peu de temps. Autrement, il est possible que le détergent ait déjà été libéré et que l'eau ait déjà été vidangée. Si c'est le cas, le bac à détergent doit être à nouveau rempli.
2 Appuyez sur la touche Démarrer/pause pour arrêter le cycle de lavage. Appuyez ensuite sur la touche de programmation pendant 3 secondes et le programme sera annulé.
-
Appuyez sur la touche de programmation pour sélectionner un nouveau programme.
-
Rallumez le lave-vaisselle.
ATTENTION!
Faites preuve de prudence à l'ouverture de la porte.
Prenez garde à la vapeur chaude qui s'échappera de l'appareil !
- Ajouter de la vaisselle dans le lave-vaisselle.
● 1. Ouvrez la porte un peu pour arrêter le lave-vaisselle.
- Ouvrez légèrement la porte.
- Après que les bras de lavage arrêtent de marcher, vous pouvez ouvrir la porte complètement.
- Placez vos ustensiles dans l'appareil.
- Refermez la porte.
- Appuyez sur Démarrer/pause : le lave-vaisselle se met en marche au bout de 10 secondes.
- Si l'appareil est arrêté au cours d'un cycle de lavage.
- Si l'appareil est arrêté au cours d'un cycle de lavage, remettez-le en marche et sélectionnez à nouveau le cycle de lavage.
Éteindre l'appareil.
Lorsque le cycle de lavage est terminé, éteignez l'appareil en utilisant la touche Marche / Arrêt.
Fermez l'arrivée d'eau, videz le lave-vaisselle
Attention : attendez quelques minutes (environ 15 minutes) avant de vider le lave-vaisselle afin d'éviter de devoir manipuler les ustensiles encore chauds, qui sont alors plus susceptibles de se casser.
Ceci permet également un meilleur séchage de votre vaisselle. Commencez par vider le panier du bas.
3. Consignes d'utilisation
IMPORTANT Pour garantir une performance optimale du lave-vaisselle, veuillez lire l'ensemble des consignes d'utilisation avant la première utilisation.

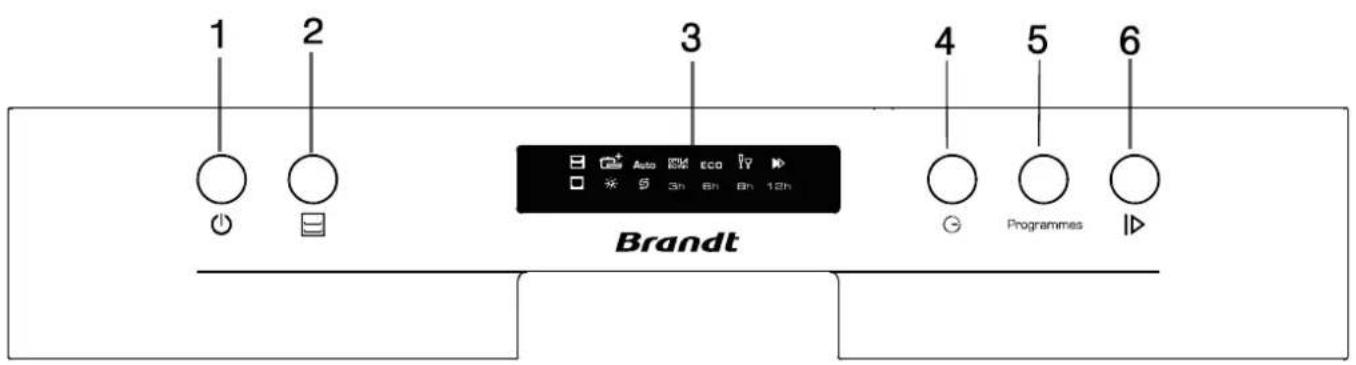

Bandeau de commandes
- Touche marche/Arrêt: Activer/Désactiver l'alimentation
- Touche Alt : fonction Dual zone, appuyez sur la touche pour sélectionner un lavage dans panier supérieur ou le panier inférieur. L'indicateur clignote
-
Présentation de l'afficheur
Les indicateurs de programme: Auto OPTL4 ECO Indicateur de produit de rinçage: * Indique que le distributeur doit être rempli. Indicateur d'ajout de sel: \$ Indique que le distributeur doit être rempli. Indicateur Alt-fonction: Temps: 3h 6h 9h 12h -
Départ différé: appuyez sur la touche pour retarder l'heure de démarrage du cycle
- Touche de sélection de programme: appuyez sur la touche pour sélectionner un programme de lavage.
6.Start / Pause: Pour démarrer le programme sélectionné ou mettre le programme en pause lorsque la machine est en marche.
Attention
- Le pré-rincage manuel de la vaisselle augmente la consommation d'énergie et d'eau et n'est pas recommandé.
- Laver la vaisselle au moyen d'un lave-vaisselle consomme généralement moins d'énergie et d'eau en fonctionnement que de laver la vaisselle à la main quand le lave-vaisselle ménager est utilisé conformément aux instructions du fabricant.

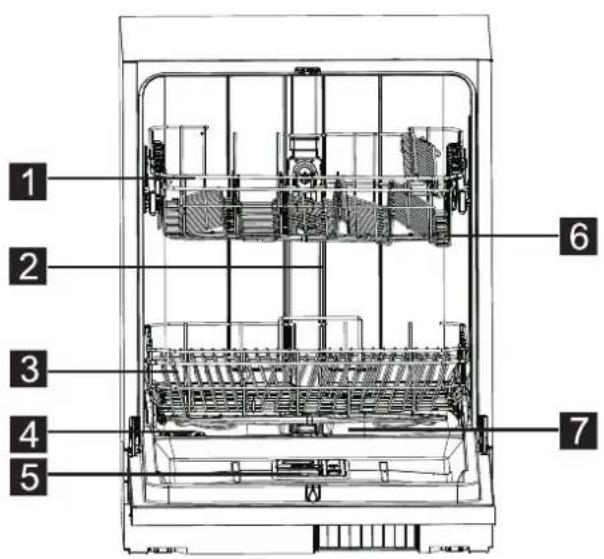

Fonctions du lave-vaisselle

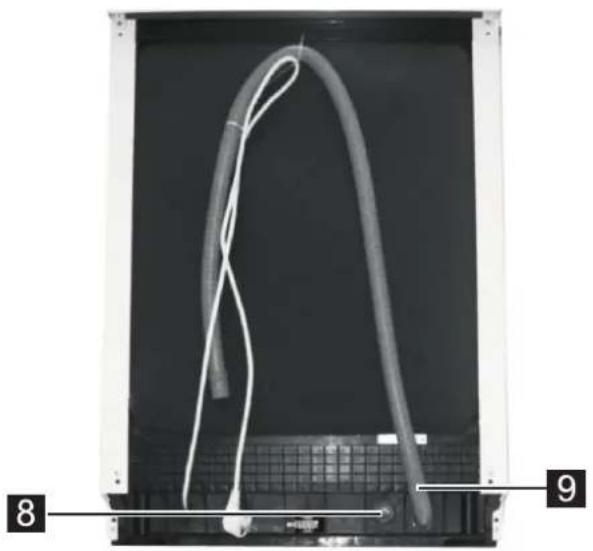

Vue de face Vue d'arrière
1 Panier supérieur
2 Conduit interne
3 Panier inférieur
4 Compartiment à sel
5 Bac à détergent
6 Bras de lavage
7 Dispositif de filtration
8 Raccord du tuyau d'arrivée d'eau
9 Tuyau de vidange
4. Avant la première utilisation
Avant d'utiliser votre lave-vaisselle pour la première fois :
A. Réglez l'adoucisseur d'eau
B. Ajoutez 1,5 kg de sel pour lave-vaisselle, puis ajoutez de l'eau
C. Remplissez le compartiment à produit de rinçage
D. Ajoutez le détergent
A. Adoucisseur d'eau
L'adoucisseur d'eau doit être réglé manuellement à l'aide du sélecteur de dureté d'eau. L'adoucisseur d'eau est conçu pour éliminer les minéraux et les sels de l'eau, qui peuvent altérer le bon fonctionnement de l'appareil.
Plus il y a de minéraux, plus votre eau est dure.
L'adoucisseur doit être réglé en fonction de la dureté de l'eau de votre région. Prenez contact avec votre Service des eaux local pour obtenir des informations sur la dureté de l'eau dans votre région.
Régler la consommation en sel
Ce lave-vaisselle est conçu pour permettre de régler la quantité de sel consommée en fonction de la dureté de l'eau utilisée. Cette fonction est destinée à optimiser et à personnaliser le niveau de consommation en sel.
Pour régler le niveau de consommation en sel, suivez la procédure ci-dessous :
- Fermez la porte et allumez l'appareil ;
2 Appuyez sur la touche de Programme pendant plus de 5 secondes pour lancer le mode de réglage de l'adoucisseur d'eau (à faire dans les 60 secondes qui suivent l'allumage de l'appareil) ; Les témoins lumineux pour le sel et le produit de rinçage s'allumeront périodiquement en mode de réglage; - Appuyez sur la touche de Programme pour sélectionner le réglage correspondant à la dureté de l'eau de votre région, les paramètres se modifient en suivant le modèle de séquence suivant : H1->H2->H3->H4->H5>H 6;
- Pour sortir du mode de réglage, vous pouvez appuyer sur le bouton Marche/arrêt.
| DURETÉ DE L'EAU | Réglage de l'adoucisseur | Consommation en sel (gramme/cycle) | |||
| °dH | °fH | °Clarke | Mmol/l | ||
| 0~5 | 0~9 | 0~6 | 0~0,94 | H1 (témoin "Rapide" s'allume) | 0 |
| 6-11 | 10-20 | 7-14 | 1,0-2,0 | H2 (témoin "Verre" s'allume) | 9 |
| 12-17 | 21-30 | 15-21 | 2,1-3,0 | H3 (témoins "Rapide" et "Verre" s'allument) | 12 |
| 18-22 | 31-40 | 22-28 | 3,1-4,0 | H4 (témoin "ECO" s'allume) | 20 |
| 23-34 | 41-60 | 29-42 | 4,1-6,0 | H5 (témoins "Rapide" et "ECO" s'allument) | 30 |
| 35-55 | 61-98 | 43-69 | 6,1-9,8 | H6 (témoins "ECO" et "Verre" s'allument) | 60 |
Remarque : 1
1 dH=1,25°Clarke=1,78°fH=0,178mmol/l
dH : degré allemand
fH : degré français
Clark : degré anglais
Remarque : 2
Paramétrage d'usine : H3
REMARQUE : Si votre modèle n'est pas équipé d'un adoucisseur d'eau, vous pouvez sauter cette rubrique.
ADOUCISSEUR D'EAU
La dureté de l'eau varie selon les régions. Si le lave-vaisselle est utilisé avec de l'eau dure, des dépôts se formeront sur vos plats et vos ustensiles.
L'appareil est équipé d'un adoucisseur spécial qui repose sur un compartiment à sel spécifiquement conçu pour éliminer le calcaire et les minéraux présents dans l'eau.
B. Ajout du sel dans l'adoucisseur
Veillez à toujours utiliser du sel spécialement conçu pour les lave-vaisselle.
Le compartiment à sel est situé sous le panier du bas et est à remplir selon la procédure suivante :
Attention!
n Veillez à toujours utiliser du sel spécifiquement conçu pour les lave-vaisselle ! Les autres types de sel non spécifiquement conçus pour les lave-vaisselle, et notamment le sel de table, endommageront l'adoucisseur d'eau. En cas d'endommagement de l'appareil causé par l'utilisation de sel non adapté, le fabricant ne fournit aucune garantie et ne sera tenu responsable pour aucun dommage causé.
n Veillez à ajouter du sel uniquement avant un cycle de lavage.
Ceci permet d'empêcher que des grains de sel ou de l'eau salée éventuellement déversés demeurent dans le fond de l'appareil pendant une certaine durée, ceci pouvant donner lieu à une corrosion de la surface.
A. Après avoir retiré le panier du bas, dévissez et retirez le couvercle du compartiment à sel.
B. Positionnez l'extrémité de l'entonnoir (fourni) dans le trou et versez environ 1,5 kg de sel pour lave-vaisselle.
C. Remplissez d'eau le compartiment à sel jusqu'à la limite. Il est normal qu'une petite quantité d'eau ressorte du compartiment à sel.
D. Une fois le compartiment rempli, revissez fermement le couvercle.
E Le voyant d'alerte du sel s'arrête une fois que le compartiment a été rempli.
Immédiatement après avoir rempli le compartiment à sel, vous devez lancer un programme de lavage (nous recommandons un programme court), afin d'éviter que le système de filtration, la pompe ou toute autre composant important de l'appareil ne puisse être endommagé par l'eau salée. L'endommagement dû à l'eau salée n'est pas couvert par la garantie.
⚠ REMARQUE :
- Le compartiment à sel ne doit être rempli que lorsque le voyant d'alerte du sel du bandeau de commandes s'allume. Selon la vitesse de dissolution du sel, il est possible que le voyant d'alerte du sel reste allumé même après le remplissage du compartiment. S'il n'y a aucun voyant sur le bandeau de contrôle indiquant le niveau de sel (sur certains modèles), vous pouvez estimer le moment auquel il faut remplir l'adoucisseur de sel par le nombre de cycles que le lave-vaisselle à exécuter.
- Si du sel a été répandu dans la cuve, lancez un programme de trempage ou un programme rapide pour l'éliminer.
C. Remplissage du bac à produit de rinçage
1 Retirez le couvercle du bac à produit de rinçage en tirant sur la poignée.
3 Refermez le couvercle lorsque vous avez terminé.
2 Versez le produit de rinçage dans le réservoir en veillant à ne pas dépasser le niveau maximum.
Réglage du bac à produit de rinçage
Afin d'obtenir des performances de séchage optimales avec une quantité minimale de produit de rinçage, le lave-vaisselle est conçu pour ajuster la consommation en fonction de l'utilisateur. Suivez les étapes ci-après :
- Fermez la porte et allumez l'appareil.
- Dans un délai de 60 secondes à compter de l'étape 1, appuyez sur le bouton Programme pendant plus de 5 secondes, puis appuyez sur le bouton Départ différé pour accéder au réglage. Le voyant d'alerte du produit de rinçage clignote à une fréquence de 1 Hz.
-
Appuyez sur le bouton Programme pour sélectionner le réglage du liquide de rinçage. Il y a 5 niveaux de réglage qui défilent dans l'ordre : D1 – D2 – D3 – D4 – D5. Le réglage d'origine D3 doit vous offrir le meilleur résultat de séchage et de brillance. En cas de mauvais séchage ou de traces, augmentez le réglage en tournant le sélecteur de D4 jusqu'à la position D5. D1 et D2 sont les réglages qui utilisent le moins de liquide rinçage mais qui ne garantissent pas forcément le meilleur résultat de séchage et de brillance.
-
N'appuyez sur aucun bouton pendant 5 secondes ou appuyez sur le bouton Marche/Arrêt pour enregistrer les paramètres sélectionnés et quitter le mode de réglage.
| Niveau de produit de rinçage | Affichage |
| D1 | Voyant Rapide allumé |
| D2 | Voyant Verres allumé |
| D3 | Voyants Verres et Rapide allumés |
| D4 | Voyant ECO allumé |
| D5 | Voyants ECO et Rapide allumés |
Remplissage du bac à détergent
1 Optez pour la méthode d'ouverture correspondant à votre appareil :
- Ouvrez le couvercle en faisant glisser le loquet d'ouverture.
- Ouvrez le couvercle en appuyant sur le loquet d'ouverture.
2 Ajoutez du détergent dans le plus grand bac (A) pour le cycle de lavage principal. Pour des performances de nettoyage optimales, surtout si votre vaisselle est très sale, versez une petite quantité de détergent sur la porte. Le détergent supplémentaire serait utilisé en phase de pré-lavage.
Pour fermer le couvercle, faites-le glisser vers l'avant puis appuyez dessus.
REMARQUE :
- Sachez qu'en fonction de la saleté de l'eau, les réglages peuvent différer.
- Veuillez observer les recommandations du fabricant indiquées sur l'emballage de votre détergent.
. Fonction du détergent
Les ingrédients chimiques qui composent le détergent sont nécessaires pour éliminer, décomposer et évacuer les saletés du lave-vaisselle. La majorité des détergents de qualit écommerciale conviennent cette fin.
Attention!
Utilisation du détergent
N'utilisez que des détergents spécifiquement conçus pour les lave-vaisselle. Votre détergent doit toujours être frais et sec.
Ne mettez pas de détergent en poudre dans le bac avant d'être prêt à lancer un cycle de lavage.
Détergent
Il existe 3 sortes de détergents
- Détergent au phosphate et au chlore
- Détergent au phosphate et sans chlore
- Détergent sans phosphate et sans chlore
Généralement, les nouveaux détergents à pulvériser sont sans phosphate. Dans ce cas, la fonction adoucissante de l'eau du phosphate n'est pas assurée. Si vous utilisez ce type de détergent, nous vous recommandons de remplir le compartiment à sel même lorsque la dureté de votre eau est seulement à6 dH. Si vous utili sez un d étergent sans phosphate et que votre eau est dure, vous verrez r éguli cement appara être des taches blanches sur vos verres et votre vaisselle. Si c'est le cas, ajoutez davantage de d étergent pour obtenir de meilleurs r sultats. Les d tergents sans chlore blanchissent quelque peu la vaisselle. Les taches r ésistantes et color eséne seront pas compl tement limin es. Si c'est le cas, s lectionnez un programme qui fonctionne à une température plus importante.
Détergents concentré
Selon leur composition chimique, on peut distinguer deux types fondamentaux de détergents :
■ les détergents alcalins conventionnels à composants caustiques
■ les détergents concentrés peu alcalins àenzymes naturels
Détergents en tablettes
Les détergents en tablettes de différentes marques se dissolvent à différentes vitesses. Ceci explique que certains détergents en tablettes ne peuvent se dissoudre et d'évelopper leur pouvoir de nettoyage complet lors de programmes de lavage courts. Par cons qu'ent, il convient de s lectionérer des programmes longs lorsque vous utilisez des détergents en tablettes afin de garantir l' liminération compl te des résidus de é tergent.
Le bac àd éergent
Le bac est à remplir avant le début de chaque cycle de lavage conformément aux instructions fournies dans le tableau des cycles de lavage. Votre lave-vaisselle consomme moins de d étergent et de produit de rin age que les lave-vaisselle conventionnels. G n ralement, une seule cuill re soupe de d tergent suffit pour un lavage ordinaire. Les ustensiles présentant plus de taches résistantes requi cent plus de d tergent. Veillez à toujours mettre votre d tergent dans l'appareil juste avant de le mettre en marche afin d'éviter qu'il s'humidifie et ne puisse pas se dissoudre correctement.
5. Préparation et chargement de la vaisselle
Recommendations
■ Essayez de privilégier l'achat d'ustensiles portant la mention « lavable au lave-vaisselle ».
■ Utilisez un détergent doux pour tous types de plats. Si nécessaire, demandez des informations complémentaires au fabricant du détergent.
■ Pour les plats ou ustensiles fragiles, sélectionnez un programme fonctionnant à la température la plus basse possible.
■ Ne sortez pas vos verres et vos couverts du lave-vaisselle immédiatement après la fin du programme afin d'éviter tout risque d'endommagement.
Lavage des types de couverts/plats suivants
Ne conviennent pas
■ Couverts à manche en bois, en porcelaine ou en nacre
■ Objets en plastique qui ne résistent pas à la chaleur
■ Couverts anciens dotés d'éléments collés qui ne résistent pas aux hautes températures
■ Couverts ou plats avec colle
■ Éléments en étain ou en cuivre
■ Verres en cristal
■ Objets en acier pouvant rouiller
■ Plateaux en bois
■ Objets en fibres synthétiques
Conviennent dans une mesure restreinte
■ Certains types de verres peuvent se ternir au bout d'un certain nombre de lavages
■ Les pièces en argent ou en aluminium ont tendance à ternir au lavage
■ Les décors peuvent s'estomper s'ils sont fréquemment lavés au lave-vaisselle
Recommandations pour le remplissage et le déchargement du lave-vaisselle
(Pour garantir une performance optimale du lave-vaisselle, observez les prescriptions suivantes.
Les fonctionnalités et l'apparence des paniers peuvent varier selon les modèles.)
Raclez les plats et couverts sur lesquels demeurent des quantités importantes d'aliments. Faites ramollir les restes d'aliments brûlés dans vos poêles et casseroles.
Il n'est pas nécessaire de rincer vos plats et assiettes à l'eau courante.
Les différents éléments à laver sont à placer comme suit dans l'appareil :
-
Les objets tels que les tasses, verres, casseroles/poêles, etc. doivent être retournés.
-
Les objets incurvés ou présentant des renfoncements doivent être positionnés de manière oblique afin que l'eau puisse s'en écouler.
-
Tous les ustensiles doivent être placés de manière à bien tenir en place et à ne pas se renverser.
-
Tous les ustensiles doivent être placés de manière à laisser assez d'espace pour que les bras de lavage puissent tourner librement pendant le lavage.
REMARQUE : Évitez de laver les éléments très petits au lave-vaisselle : ceux-ci peuvent facilement tomber des paniers.
■ Les objets creux tels que les tasses, verres, casseroles, etc. doivent être orientés ouverture vers le bas afin d'éviter que l'eau ne stagne dans le contenant.
■ Les plats et couverts ne doivent pas être empilés les uns sur les autres ni se recouvrir.
■ Faites en sorte d'éviter que les verres ne se touchent pour éviter tout dégât.
■ Les objets de grande taille et ceux qui sont difficiles à nettoyer doivent être placés dans le panier du bas.
■ Le panier du haut est destiné à la vaisselle plus délicate et plus légère, telle que les verres et les tasses.
■ Les couteaux à lame longue représentent un danger si leur pointe est orientée vers le haut !
■ Les couverts longs et/ou tranchants tels que les couteaux à découper sont à placer à l'horizontale dans le panier du haut.
■ Veillez à éviter de surcharger le lave-vaisselle. Ceci est important pour obtenir de bons résultats et optimiser la consommation d'énergie.
Décharger votre vaisselle
Afin d'éviter que de l'eau du panier du haut ne s'écoule dans le panier du bas, nous vous recommandons de vider le panier du bas en premier lieu.
Procédure de remplissage standard

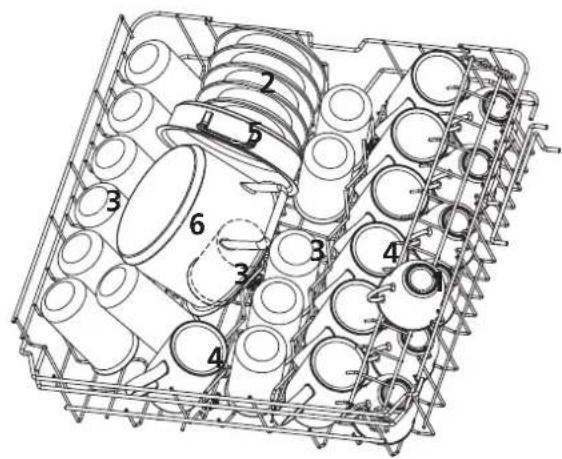

A. Panier du haut
Le panier du haut est destiné aux objets plus délicats e plus légers, tels que les verres, tasses, soucoupes, assiettes, petits bols, ainsi que les poêles et casseroles peu profondes (à condition que ceux-ci ne soient pas trop sales). Positionnez vos plats et couverts de manière à ce qu'ils ne puissent bouger sous la pression de l'arrosage.

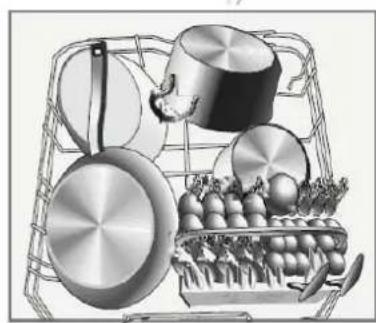

B. Panier du bas
Nous vous recommandons de placer les objets les plus grands et ceux qui sont le plus difficile à nettoyer dans le panier du bas (casseroles, poêles, couvercles, plats de service et saladiers) comme illustré ci-dessous. Il est préférable de placer vos plats et couvercles de service sur le côté des compartiments afin d'éviter de bloquer la rotation du bras de lavage.

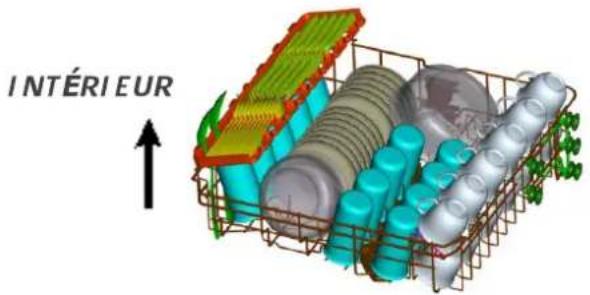

INTÉRIEUR
■ les casseroles, saladiers, etc. doivent toujours être orientés vers le bas.
■ les casseroles profondes doivent être inclinées pour permettre l'écoulement de l'eau.
■ le panier du bas est doté de pics rabattables qui permettent de placer des casseroles et plats supplémentaires ou plus grands.

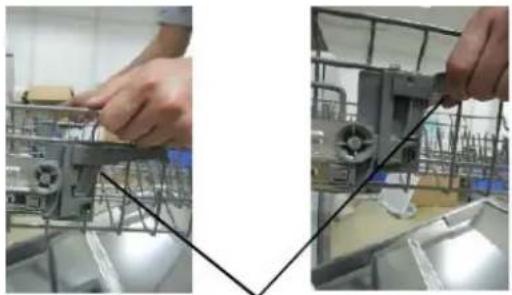

C. Régler le panier du haut
Vous pouvez aisément régler la hauteur du panier du haut pour l'adapter à des plats plus grands disposés dans le panier du haut ou celui du bas. Pour élever le compartiment, soulevez les deux côtés du compartiment jusqu'à ce qu'ils soient à la même hauteur. Le compartiment se bloque en place. Pour abaisser le compartiment, appuyez sur le manche, puis relâchez-le.
Soulevez le panier
D. Rabattre les supports-tasses
Pour faire de la place dans le panier supérieur pour les objets plus grands, soulevez le support à tasses vers le haut. Vous pouvez alors appuyer les grands verres contre celui-ci. Vous pouvez également le retirer lorsqu'il ne vous est pas utile.
E. Rabattre les pics du panier du bas
Pour permettre un meilleur empilage des casseroles et poêles, les pics peuvent être rabattus, comme le montre l'illustration de droite.

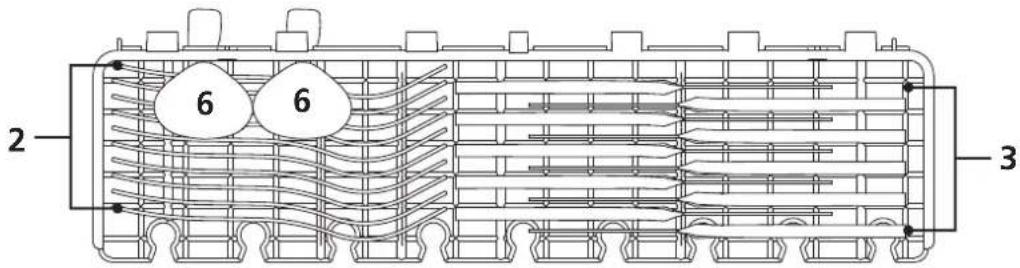

E. Remplissage du panier à couverts
Les couverts doivent être placés dans le panier correspondant avec leurs manches vers le bas. Si le panier comporte divers compartiments, les cuillers doivent être disposées séparément dans les trous prévus à cet effet, et les ustensiles les plus longs doivent être placés à plat sur le devant du panier supérieur.
Pour garantir un nettoyage optimal, placez votre argenterie dans le panier en faisant en sorte que :
■ les couverts ne s'imbriquent pas les uns dans les autres.
n l'argenterie est placée avec le mâle tourné vers le haut
■ les ustensiles longs soient placés au milieu.
■ Ne laissez aucun couvert traverser jusqu'à toucher le fond du lave-vaisselle.
■ Placez toujours les ustensiles tranchants pointe vers le bas !
6. Lancer un programme de lavage
Tableau des cycles de lavage
REMARQUE : (★) signifie que le compartiment à produit de rinçage doit être rechargé.
| Programme | Informations sur la sélection du cycle | Description du cycle | Détergent cycle principal/pré-lavage | Durée (min) | Énergie (kWh) | Eau (L) | Produit de rinçage |
| [6Y78]Intensif | Pour la vaisselle très sale et les casseroles, poêles et plats, etc. présentant un niveau de saleté normal mais des résidus séchés. | Pré-lavage (50 °C)Lavage (65 °C)RinçageRinçageRinçage (60 °CSéchage | 4/18g(1 or 2pièces) | 205 | 1.651 | 16.5 | |
| AutoAuto | Lavage avec detection automatique de salisure de la vaisselle(légèrement, normalement ou très sale ) | Pré-lavage (45 °C)Lavage(55-65 °C)RinçageRinçageRinçage (50-55 °CSéchage | 4/18g(1 or 2pièces) | 85-150 | 1.05-1.551 | 10.6-15.9 | |
 60 min | Lavage rapide pour la vaisselle normalement sale. | Lavage (55 °C)RinçageRinçage (50 °CSéchage | 22g(1 pièce) | 60 | 0.853 | 11.5 | |
 (* EN60436 ) | Il s'agit du programme standard.Il convient pour le lavage de la vaisselle normalement sale. C'est le programme le plus efficace en termes de consommation d'énergie et d'eau pour ce type de vaisselle. | Lavage (50 °C)RinçageRinçage (50 °CSéchage | 22g(1 or 2pièces) | 198 | 0.849 | 10 | |
 Verres | Pour la vaisselle et verresverr lègèrement sales. | Pré-lavage(40 °C)Lavage (50 °C)RinçageRinçage (50 °CSéchage | 4/18g(1 or 2pièces) | 120 | 0.902 | 13.5 | |
 Rapide | Un cycle court pour une vaisselle légèrement sale, ne nécessitant pas de séchage. | Lavage (40 °C)Rinçage (40 °C)Rinçage (55 °C) | 12g(1 pièce) | 30 | 0.781 | 11 | / |
REMARQUE :
*EN60436 : ce programme est le cycle test. Informations utiles pour le test de comparabilité au titre de la norme EN60436: Les valeurs données pour les programmes autres que le programme Eco sont purement indicatives.
■ Capacité : 14 couverts
■ Panier du haut : position basse
■ Nombre de modes de distribution du produit de rinçage : 5
■ Po: 0,49W
Mettre l'appareil en marche
Lancer un cycle de lavage
1 Tirez le panier du bas, placez-y votre vaisselle et repoussez le panier dans l'appareil.
Il est recommandé de remplir le panier du bas en premier lieu, avant celui du haut (cf. rubrique intitulée « Remplir le lave-vaisselle »).
2 Versez le détergent (cf. rubrique intitulée « Sel, détergent et produit de rinçage »).
3 Branchez la prise. L'alimentation électrique est de 220-240 VAC /50 Hz, et la prise est de 10A 250VAC. Assurez-vous que l'arrivée d'eau est bien réglée sur le mode pression totale.
4 Fermez la porte, appuyez sur le bouton Marche/arrêt, le voyant Marche/arrêt s'allume.
5 Appuyez sur les boutons Programme pour sélectionner le programme souhaité, les programmes suivront la séquence suivante: ECO->Verres->Rapide->Intensif->Auto->60min->ECO
Lorsqu'un programme est sélectionné, le voyant correspondant s'allume. Appuyez ensuite sur le bouton Démarrer/pause : l'appareil démarre son cycle de lavage.
Changer de programme en cours de cycle
Remarques préalables :
c Un cycle en marche ne peut être modifié que s'il est en marche depuis peu de temps. Autrement, il est possible que le détergent ait déjà été libéré et que l'eau ait déjà été vidangée. Si c'est le cas, le bac à détergent doit être à nouveau rempli (cf. rubrique intitulée « Ajout du détergent »).
c Appuyez sur Démarrer/pause pour arrêter le lavage, puis appuyez sur la touche Programme pendant plus de 3 secondes : le programme reste en statut stand-by, appuyez à nouveau sur la touche Programme pour sélectionner le programme souhaité (cf. rubrique intitulée « Lancer un cycle de lavage » ).
REMARQUE :
Si vous ouvrez la porte alors qu'un cycle est en cours, l'appareil se met en pause. Le voyant correspondant au programme clignote jusqu'à ce que vous refermiez la porte. Une fois la porte refermée, l'appareil se remet en route au bout de 10 secondes.
Rajouter de la vaisselle
Vous pouvez rajouter de la vaisselle à tout moment avant l'ouverture du bac à détergent.
1 Ouvrez légèrement la porte.
4 Refermez la porte.
2 Une fois que les bras de lavage cessent de fonctionner, ouvrez la porte totalement.
5 Le lave-vaisselle se met en marche au bout de 10 secondes.
3 Placez vos ustensiles dans l'appareil.
À la fin du cycle de lavage
Éteignez l'appareil en appuyant sur Marche/arrêt, coupez l'arrivée d'eau, puis ouvrez la porte du lave-vaisselle.
Attention : attendez quelques minutes avant de vider le lave-vaisselle afin d'éviter de devoir manipuler les ustensiles encore chauds, qui sont alors plus susceptibles de se casser. Ceci permet également un meilleur séchage de votre vaisselle.
¢ Éteindre le lave-vaisselle
Lorsque le voyant Programme est allumé, mais ne clignote pas, cela signifie que le programme est terminé.
- Éteignez le lave-vaisselle en appuyant sur Marche/arrêt.
- Coupez l'arrivée d'eau !
¢ Faites preuve de prudence à l'ouverture de la porte.
Lorsqu'elle est chaude, la vaisselle est plus sensible aux chocs. Laissez votre vaisselle refroidir pendant environ 15 minutes avant de la sortir de l'appareil.
Ouvrez la porte du lave-vaisselle, laissez-la entrouverte et attendez quelques minutes avant de sortir votre vaisselle. Ainsi, ceci permet à la vaisselle de refroidir et garantit un meilleur séchage.
¢ Vider le lave-vaisselle
Il est normal que l'intérieur du lave-vaisselle soit mouillé.
Videz le panier du bas en premier lieu, puis passez au panier du haut. Ceci vous permettra d'éviter que de l'eau ne s'écoule depuis le panier du haut sur la vaisselle présente dans le panier du bas
!ATTENTION!
Ouvrir la porte au cours d'un cycle est dangereux : la vapeur chaude qui s'échappe peut vous brûler.
Ouverture de porte automatique
La porte du lave-vaisselle s'ouvrira automatiquement avant la fin de certains programmes. Lorsque la porte s'ouvre cela ne signifie pas que le programme est terminé. Il reste encore un temps de séchage. A la fin de ce temps restant un bip sonore retentit indiquant que votre programme est à présent terminé.. (Si le lave-vaisselle est intégrable, le plan de travail doit résister à la condensation).
Aucun objet ne doit empêcher l'ouverture automatique de la porte. Cela pourrait endommager le système de verrouillage de la porte.
7. Nettoyage entretien
Système de filtration
Le filtre permet d'empêcher les restes d'aliments et les autres objets les plus gros de pénétrer dans la cuve. Les résidus peuvent bloquer le filtre, auquel cas il conviendra de les retirer.

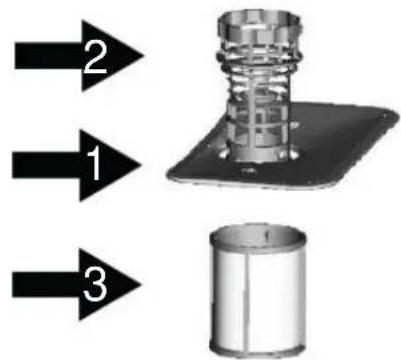

Le système de filtration consiste en un filtre primaire, un filtre plan (filtre principal) et un micro filtre (filtre fin).
Filtre principal 1
Les aliments et autres particules capturés par le filtre sont pulvérisés par un jet spécial émanant du bras de lavage inférieur, puis évacués dans le tuyau d'évacuation.
Filtre primaire 2
Les résidus de taille plus importante, tels que les morceaux d'os ou de verre, qui pourraient bloquer l'évacuation sont capturés par le filtre primaire. Pour retirer les objets capturés par le filtre, pincez légèrement la tête du filtre et soulevez-le.
Micro-filtre 3
Ce filtre empêche les résidus et autres particules de sortir du bassin collecteur et de se redéposer sur la vaisselle lors du cycle de lavage.
Dispositif de filtration
Le filtre élimine efficacement les particules alimentaires de l'eau de lavage et permet de la recycler au cours du cycle. Pour une performance et des résultats optimaux, le filtre est à nettoyer régulièrement. Ceci explique pourquoi il est recommandé de retirer les particules alimentaires les plus grosses capturées par le filtre après chaque cycle de lavage en rinçant le filtre et le récipient semicirculaires à l'eau courante. Pour retirer le dispositif de filtration, tirez la poignée du récipient vers le haut.
ATTENTION!
€ Le lave-vaisselle ne doit jamais fonctionner sans les filtres.
€ Un filtre mal remis en place peut réduire le niveau de performance de l'appareil et endommager votre vaisselle.
1
Étape 1 : tournez le filtre dans le sens inverse des aiguilles d'une montre.
Étape 2 : soulevez le dispositif de filtration
REMARQUE :
Suivez cette procédure dans l'ordre indiqué pour retirer le système de filtration, et inversez l'ordre des étapes pour le remettre en place.
Remarques :
- Après chaque cycle, vérifiez l'absence de débris dans le filtre afin d'éviter tout risque de blocage ultérieur.
- Vous pouvez retirer le système de filtration en dévissant le filtre primaire. Retirez tous résidus alimentaires et nettoyez les filtres à l'eau courante.
REMARQUE : Il convient de nettoyer l'ensemble du système de filtration une fois par semaine.
Nettoyer le filtre
Pour nettoyer le filtre primaire et le filtre fin, utilisez une brosse. Réassemblez les éléments de filtration (cf. page 17), puis réinsérez-les dans le lave-vaisselle en les replaçant dans l'emplacement destiné, puis en appuyant dessus.
ATTENTION!
Attention à ne pas cogner les filtres lorsque vous les nettoyez. Ceci pourrait tordre les filtres et nuire à la performance du lave-vaisselle.
Entretien du lave-vaisselle
Le bandeau de commandes peut être nettoyé à l'aide d'un chiffon légèrement humidifié.
Après le nettoyage, veillez à bien le sécher.
Pour l'extérieur, utilisez une cire à lustrer spéciale équipements électroménagers.
N'utilisez jamais d'objets coupants, de tampons à récurer ou de produits de nettoyage agressifs pour nettoyer le lave-vaisselle.
Nettoyage de la porte
Pour nettoyer les bords de la porte, utilisez un chiffon souple, tiède et humidifié. Pour éviter toute pénétration d'eau dans le dispositif de fermeture de la porte et les composants électroniques, évitez toute utilisation de produits nettoyants en spray.
ATTENTION!
c N'utilisez jamais de produit nettoyant en spray pour nettoyer la porte : celui-ci pourrait endommager le dispositif de fermeture de la porte et les composants électroniques.
C Les agents abrasifs ainsi que certains types d'essuie-tout sont à proscrire car ils risquent d'érafler ou de laisser des traces sur la surface en acier inoxydable.
Préparation du lave-vaisselle pour l'hiver
Pensez à prendre des mesures de protection contre le givre pour votre lave-vaisselle en hiver. Après chaque cycle de lavage, suivez la procédure suivante :
- Mettez le lave-vaisselle hors tension au niveau de la source d'alimentation.
- Coupez l'arrivée d'eau et débranchez le tuyau d'arrivée d'eau du robinet d'alimentation.
- Vidangez l'eau du tuyau d'arrivée d'eau et du robinet d'eau. (Servez-vous d'une cuvette pour récupérer l'eau)
- Rebranchez le tuyau d'arrivée d'eau au robinet d'alimentation.
- Retirez le filtre au fond de la cuve et rincez l'eau présente sous le filtre à l'aide d'une éponge.
REMARQUE :
Si votre lave-vaisselle ne fonctionne pas à cause du givre, prenez contact avec un réparateur professionnel.
Nettoyer les bras de lavage
Il est nécessaire de nettoyer les bras de lavage régulièrement afin d'éviter que les particules chimiques de l'eau dure n'obstruent les jets et les roulements des bras de lavage.
Pour retirer le bras de lavage supérieur, maintenez l'écrou et faites tourner le bras dans le sens des aiguilles d'une montre.
Pour retirer le bras de lavage inférieur, tirez-le vers le haut.
Lavez les bras dans une eau tiède et savonneuse et nettoyez les jets à l'aide d'une brosse souple. Rincez-les complètement, puis remettez-les en place.
c Après chaque lavage
Après chaque lavage, coupez l'arrivée d'eau et laissez la porte légèrement ouverte afin que l'humidité et les odeurs puissent s'échapper.
c Débranchez la prise
Débranchez la prise avant toute opération de nettoyage ou de maintenance.
c Nettoyage sans solvants ni produits abrasifs
Pour nettoyer l'extérieur et les pièces en caoutchouc de votre lave-vaisselle, n'utilisez ni solvants, ni produits de nettoyage abrasifs. Tenez-vous en a un chiffon imprégné d'eau tiède savonneuse.
Pour éliminer les traces présentes sur les surfaces internes, utilisez un chiffon humidifié à l'eau avec un peu de vinaigre ou un produit de nettoyage spécifiquement conçu pour les lave-vaisselle.
c Inutilisation pendant une durée importante
Il est recommandé de lancer un cycle de lavage à vide et de débrancher la prise, de couper l'arrivée d'eau et de laisser la porte légèrement entrouverte. Ceci permettra d'optimiser la durée de vie des joints de porte et d'empêcher la formation d'odeurs à l'intérieur de l'appareil.
¢ Déplacer l'appareil
Si vous devez déplacer l'appareil, essayez de le maintenir en position verticale. En cas de nécessité absolue, vous pouvez le positionner sur l'arrière.
¢ Joints
L'un des facteurs qui favorisent la formation d'odeurs dans le lave-vaisselle est la présence de résidus alimentaires dans les joints. Un nettoyage régulier des joints à l'aide d'une éponge humide permettra d'éviter ce phénomène.
8. Consignes d'installation
▲ Attention:
Le raccordement du lave-vaisselle aux installations électrique et hydraulique doit être effectué par un personnel qualifié.
| ! Avertissement | |
| Danger d'électrocution. Coupez l'alimentation électrique avant d'installer le lave-vaisselle.En cas de non-respect de ces recommandations, il peut y avoir danger de mort ou d'électrocution. | |
 | |
- Préparation à l'installation
L'endroit d'installation du lave-vaisselle devrait se situer à proximité aussi bien des tuyaux pour l'arrivée l'évacuation de l'eau déjà existants que du câble d'alimentation électrique.
Afin de simplifier le raccordement des tuyaux d'évacuation du lave-vaisselle, il est conseillé de l'installer à côté du meuble de lavabo.
Remarque : vérifiez les accessoires fournis pour l'installation (crochet pour la porte d'habillage, vis)
Veuillez lire attentivement les instructions d'installation
- Les illustrations fournissent les dimensions de la niche d'installation du lave-vaisselle ainsi que le positionnement de ce dernier.
Effectuez les opérations de préparation avant de placer le lave-vaisselle à l'emplacement voulu.
Pour simplifier l'installation des tuyaux d'arrivée et de vidange, choisissez un emplacement près de l'évier (voir figure 1).

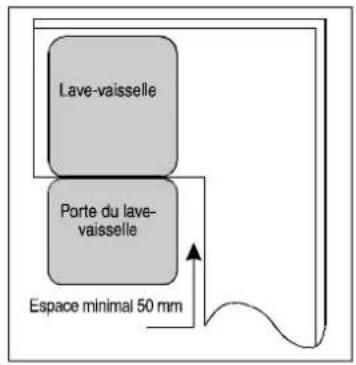

2 Si le lave-vaisselle est installé dans un angle, il faut penser à laisser suffisamment de place pour ouvrir la porte (comme illustré figure 2).
[ Figure 1 ]
Dimensions du meuble Moins de 5 mm entre le haut du lave- vaisselle, le meuble et la porte extérieure alignée avec le meuble.
[ Figure 2 ]
Espace minimal porte ouverte

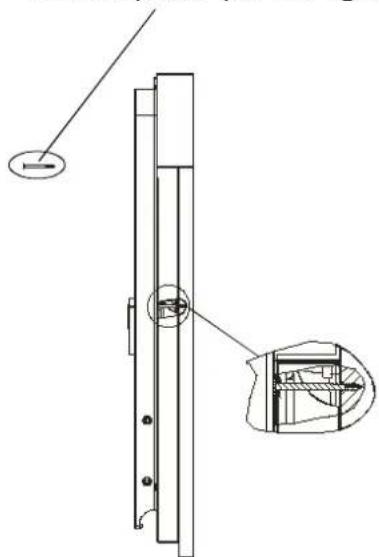

- Dimensions et installation du panneau d'habillage
1 Monter le panneau d'habillage en bois comme illustré figure 3
[ Figure 3 ]

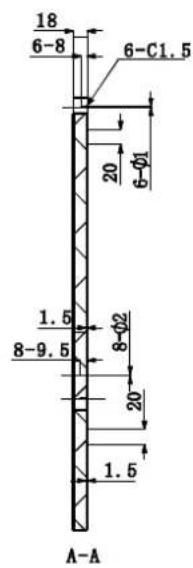

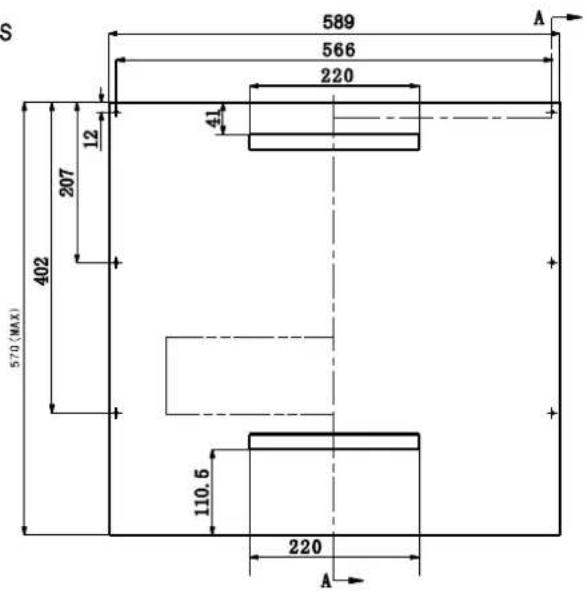

Installer le panneau d'habillage conformément aux dimensions indiquées sur la figure
(Unité : mm)

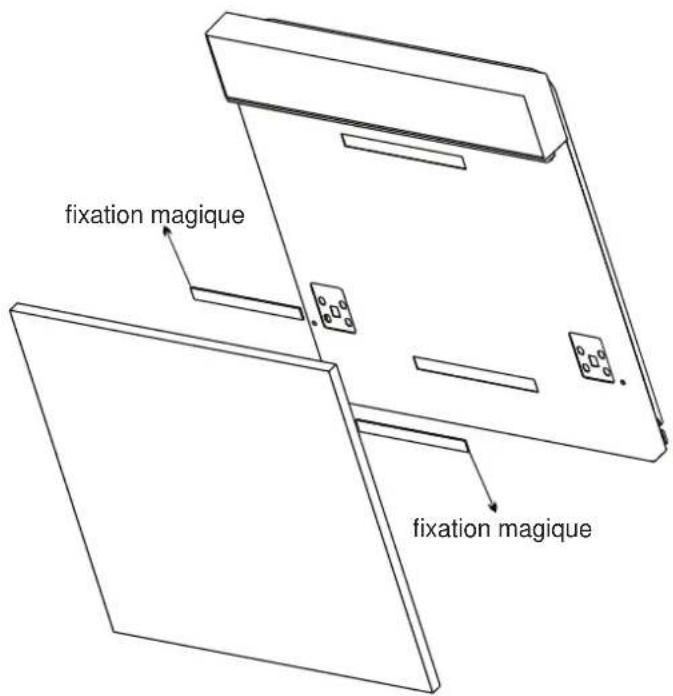

2 Installer le crochet sur le panneau d'habillage en bois et l'accrocher à la fente de la porte extérieure (voir figure 4a). Après avoir positionné le panneau, le fixer à la porte extérieure à l'aide de vis et de boulons (voir figure 4b).
[ Figure 4a ]
Installation du panneau d'habillage

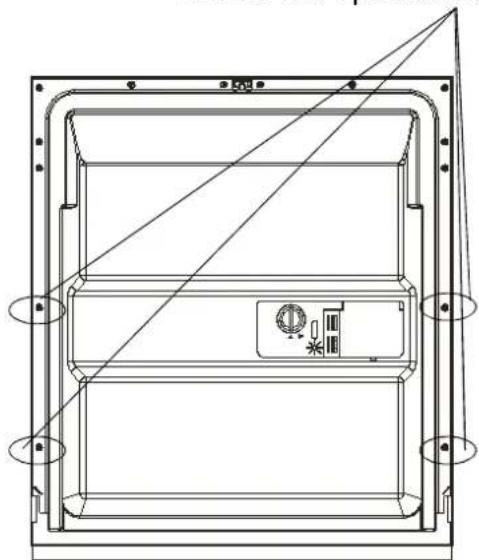

【Figure4b】
Installationde la plaquede finition enbois
- Restirer petites vis.
- tEMPLacer par les 4 grandes vis.
Retirer les 4 petites vis.
Les remplacer par les 4 grandes vis

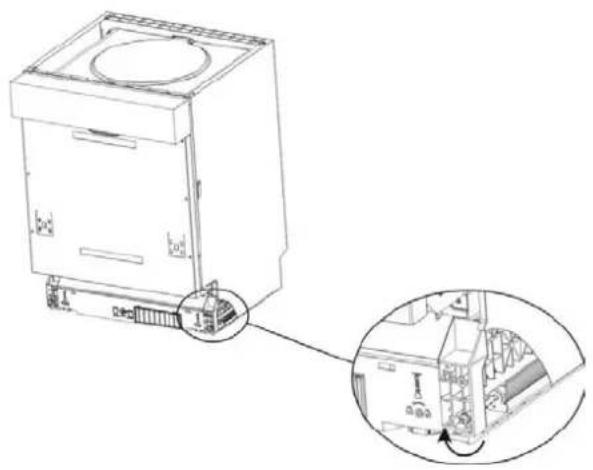

- Comment régler la tension du ressort de la porte
La tension des ressorts de la porte extérieure est réglée en usine. En cas d'installation d'un panneau d'habillage en bois, il faudra ajuster la tension des ressorts de la porte. Tourner la vis de réglage de manière à ce que le dispositif de réglage tende ou détende le câble en acier (voir figure 5).
Le ressort est à la bonne tension quand la porte, complètement ouverte, reste en position horizontale et qu'il suffit, pour la fermer, de la pousser légèrement d'un doigt.
[ Figure 5 ]
Réglage de la tension du ressort de la porte
• Raccordement du tuyau d'évacuation
Insérer le tuyau de vidange dans une conduite de vidange d'un diamètre minimal de 4 cm ou laisser couler dans l'évier en prenant soin d'éviter de plier. Utilisez le support en plastique spécial livré avec l'appareil. Le haut du tuyau doit être à une hauteur comprise entre 40 et 100 cm. L'extrémité du tuyau ne doit pas être immergée dans l'eau.
Le support de tuyau en plastique doit être solidement fixé au mur pour empêcher le tuyau de vidange de se déplacer et ainsi éviter que l'eau ne vienne à déborder.
- Etapes d'installation du lave-vaisselle
1 Installer la porte du meuble sur la porte extérieure du lave-vaisselle à l'aide des pattes de fixation fournies. Pour positionner les pattes, se servir du gabarit.
2 Régler la tension des ressorts de la porte à l'aide d'une clé en tournant dans le sens des aiguilles d'une montre pour tendre les ressorts à droite et à gauche de la porte. Si ces opérations ne sont pas effectuées, l'électroménager risque d'être endommagé (Figure 2).
3 Brancher le tuyau de remplissage à la prise d'eau froide.
4 Brancher le tuyau de vidange flexible. Se référer au schéma (Figure 6)
5 Raccorder le cordon d'alimentation.
6 Coller la bande anti-condensation sous la surface du plan de travail. Assurez-vous que la bande anti-condensation soit fixée au ras du bord du plan de travail.
7 Positionner le lave-vaisselle.
8 Mettre l'appareil à l'horizontale : les pieds arrière sont réglables par l'avant du lave-vaisselle en tournant les vis situées sur le côté droit et sur le côté gauche de l'appareil (Figure 5A). Pour régler les pieds avant, les tourner à l'aide d'une clé jusqu'à ce que le lave-vaisselle soit parfaitement à l'horizontale (Figure 5B).
9 L'appareil doit être parfaitement stable. Il y a deux façons de procéder:
A. Plan de travail standard: fixer le lave-vaisselle au plan de travail à l'aide de deux vis à en veillant à ce qu'il n'aille pas buter contre la surface (Figure 6).
B. Plan de travail en marbre ou en granit : fixez la patte de fixation au panneau latéral du lave-vaisselle, fixez ensuite le lave-vaisselle au meuble. Placez le cache-vis en caoutchouc sur la vis (Fig. 7).

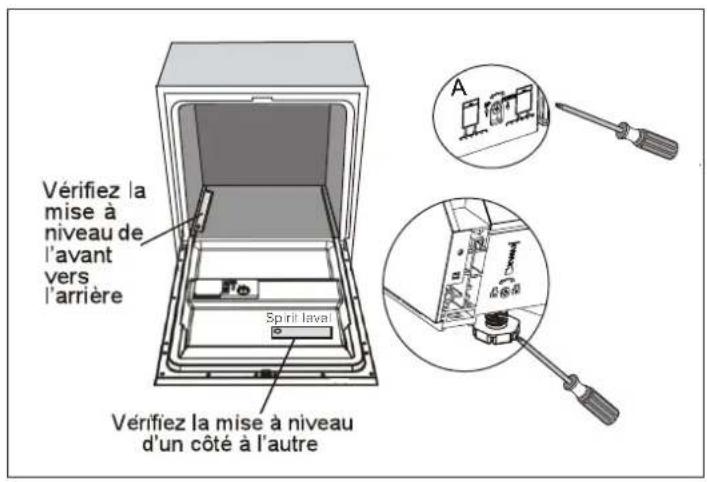

Il faut que le lave-vaisselle soit parfaitement à l'horizontale pour que les paniers fonctionnent parfaitement et fournissent des performances de lavage optimales.
1 Placez un niveau à bulle sur la porte et sur le rail du panier à l'intérieur de la cuve, comme illustré, pour s'assurer que le lave-vaisselle est bien à l'horizontale.
2 Ajustez l'horizontalité du lave-vaisselle en agissant, un par un, sur ses trois pieds de réglage.
3 Lors du réglage de l'horizontalité du lave-vaisselle, attention à ne pas le faire basculer.
[ Figure 8 ]
Comment régler les pieds
REMARQUE :
La hauteur maximale de réglage des pieds est de 50 mm
Branchements électriques
! ATTENTION !
Pour votre sécurité :
■ N'utilisez pas de rallonge ou d'adaptateur avec cet appareil.
■ Quelles que soient les circonstances, veillez à ne jamais couper ou retirer les branchements de mise à la terre.
Alimentation électrique
Référez-vous à la plaque signalétique de l'appareil pour connaître la tension requise afin de brancher votre lave-vaisselle à une source d'alimentation adaptée. Utilisez des fusibles 10amp, le fusible temporisé ou le disjoncteur recommandés et aménagez un circuit distinct réservé à cet appareil.
Branchements électriques
Assurez-vous de l'existence d'un branchement de mise à la terre avant d'utiliser votre lave-vaisselle
Vérifiez les propriétés de la source d'alimentation électrique. Les propriétés relatives à la tension, la fréquence et les phases doivent correspondre à celles qui sont indiquées sur la plaque signalétique. Veillez à ne brancher la prise au secteur qu'une fois la mise à la terre assurée. Si la prise électrique à laquelle l'appareil doit être branché n'est pas adaptée, remplacez-la plutôt que d'utiliser un adaptateur ou autre dispositif, lesquels pouvant entraîner une surchauffe et des brûlures.
Branchements d'eau froide
Raccordez le tuyau d'arrivée d'eau froide à un raccord fileté 3/4 et assurez-vous qu'il soit bien serré.
Si vos tuyaux d'eau sont neufs ou n'ont pas été utilisés pendant une durée importante, laissez d'abord couler l'eau pour vous assurer qu'elle soit claire. Cette précaution est nécessaire pour éviter le risque que l'arrivée d'eau soit bloquée et endommage l'appareil.
ATTENTION!
Refermez la prise d'eau après utilisation.
Positionnement de l'appareil
Placez l'appareil dans l'emplacement désiré. L'arrière devra reposer contre le mur derrière, et les côtés, le long des cabinets adjacents ou des murs. Le lave-vaisselle est équipé avec le tuyau d'arrivée d'eau et le tuyau d'évacuation qui peuvent être placés à côté droit ou gauche pour faciliter l'installation appropriée.

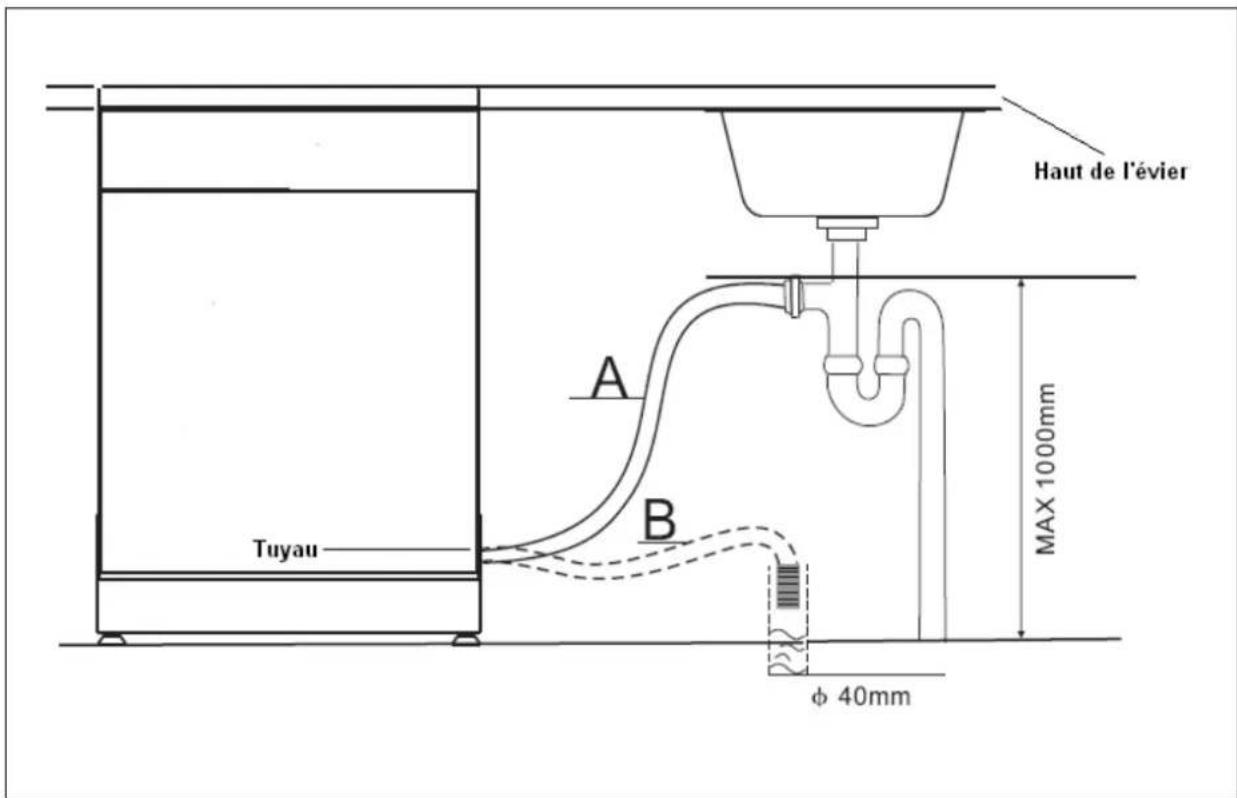

Comment vidanger l'excédent d'eau des tuyaux
Si l'évier est situé à plus de 1 000 mm du sol, l'excédent d'eau demeurant dans les tuyaux ne peut être évacué directement dans l'évier. Il sera nécessaire de vidanger l'excédent d'eau dans une cuvette ou un autre récipient adapté maintenu à l'extérieur et à un niveau inférieur à celui de l'évier.
Sortie d'eau
Raccordez le tuyau d'évacuation. Le tuyau d'évacuation doit être correctement installé pour éviter toute fuite d'eau. Assurez-vous que le tuyau d'évacuation n'est ni plié, ni écrasé.
Tuyau de rallonge
Si vous avez besoin d'un tuyau de rallonge pour la vidange, veillez à bien utiliser un tuyau similaire. Celui-ci ne doit pas excéder 4 mètres de longueur, à défaut de quoi la performance du lave-vaisselle pourrait être réduite.
Raccordement du siphon
La distance entre le raccord d'évacuation et le fond de l'appareil ne doit pas excéder 1 000 mm. Le tuyau d'évacuation doit être fixé.
Démarrage du lave-vaisselle
Il convient d'effectuer les vérifications suivantes avant de mettre en route votre lave-vaisselle.
1 Le lave-vaisselle est bien à niveau et correctement installé
2 La valve d'arrivée d'eau est ouverte
3 Pour éviter toute fuite d'eau, vérifiez que la valve d'arrivée d'eau est bien raccordée au lave-vaisselle
4 Les câbles sont solidement raccordés
5 L'appareil est sous tension
6 Les tuyaux d'arrivée d'eau et de vidange ne présentent aucun nœud
7 Tous les matériaux d'emballage et toute la documentation ont été retirés du lave-vaisselle.
⚠ REMARQUE : Après installation, veillez à conserver ce guide d'utilisation : son contenu est très utile pour les utilisateurs.
9. Guide de dépannage
Avant de faire appel à un technicien
Vous référer aux tableaux suivants peut vous éviter de devoir appeler un technicien.
| Problèmes techniques | Problème | Causes possibles | Que faut-il faire ? |
| Le lave-vaisselle ne démarre pas | Un fusible ou le disjoncteur a sauté | Changez le fusible ou rétablissez le disjoncteur. Débranchez tous autres appareils électriques branchés sur le même circuit que votre lave-vaisselle | |
| L'appareil n'est pas sous tension | Vérifiez que le lave-vaisselle est sous tension et que la porte est bien fermée.Vérifiez que le câble d'alimentation est bien branché à la prise secteur. | ||
| La pression de l'eau est faible | Vérifiez que l'arrivée d'eau est bien raccordée et que le robinet est ouvert. | ||
| La porte du lave-vaisselle n'est pas bien fermée. | Assurez-vous de bien fermer la porte et le loquet. | ||
| Le lave-vaisselle ne pompe pas l'eau | Nœud dans le tuyau d'évacuation | Vérifiez l'état du tuyau d'évacuation. | |
| Filtre bouché | Vérifiez l'état du filtre primaire (cf. rubrique intitulée « Nettoyer le filtre ») | ||
| Évier bouché | Vérifiez l'état de l'évier de votre cuisine afin de vous assurer qu'il n'est pas bouché.Si l'eau de votre évier ne s'évacue pas correctement, il est probable que vous deviez faire appel à un plombier plutôt qu'à un technicien spécialisé dans la gestion des lave-vaisselle. | ||
| Problèmes généraux | Mousse dans la cuve | Détergent non adapté | Utilisez uniquement du détergent spécial lave-vaisselle pour éviter la formation de mousse. Si cela se produit, ouvrez le lave-vaisselle et laissez la mousse s'évaporer. Versez 3 ou 4 litres d'eau froide dans la cuve. Fermez le lave-vaisselle en fermant le loquet, puis sélectionnez un cycle. Le lave-vaisselle commencera par vidanger l'eau. Ouvrez la porte une fois la vidange terminée et vérifiez que la mousse ait bien disparu. Renouvelez l'opération si nécessaire. |
| Produit de rinçage renversé | Nettoyez toujours immédiatement tout produit de rinçage renversé. | ||
| Intérieur de la cuve taché | Un détergent contenant du colorant a été utilisé | Vérifiez que le détergent utilisé ne comporte aucun colorant. | |
| Pellicule blanche sur les surfaces internes | Minéraux contenus dans une eau dure | Pour nettoyer les parois internes, utilisez une éponge humide avec du détergent pour lave-vaisselle et veillez à porter des gants en caoutchouc.N'utilisez jamais d'autres produits que ceux qui sont destinés aux lave-vaisselle afin d'éviter tout risque de formation de mousse. | |
| Taches de rouille sur les couverts | Les couverts tachés ne sont pas résistants à la corrosion. | ||
| Aucun programme n'a été lancé après l'ajout du sel pour lave-vaisselle.Des traces de sel se sont mêlées au cycle de lavage. | Lancez toujours le programme de lavage rapide sans placer de couverts dans le lave-vaisselle et sans la fonction Turbo (si elle est disponible) après avoir ajouté du sel pour lave-vaisselle. | ||
| Le couvercle de l'adoucisseur n'est pas bien fermé. | Inspectez le couvercle et assurez-vous qu'il est bien fermé. |
| Problème | Causes possibles | Que faut-il faire ? | |
| Bruit | Bruits de choc dans le lave-vaisselle | Un des bras de lavage se heurte contre l'un des ustensiles présents dans le panier situé en-dessous ou au-dessus. | Mettez le programme en pause et réorganisez les ustensiles qui bloquent le bras de lavage. |
| Cliquetis dans le lave-vaisselle | Des couverts ont été renversés dans le lave-vaisselle. | Mettez le programme en pause et réorganisez la disposition de vos couverts. | |
| Bruits de choc dans les conduits d'eau | Ceci peut être dû à l'installation sur place ou aux sections des conduits. | Ceci n'a aucun impact sur la performance du lave-vaisselle. Si vous avez des doutes, faites appel à un plombier qualifié. | |
| Lavage non satisfaisant | La vaisselle n'est pas propre | La vaisselle n'a pas été correctement placée dans le lave-vaisselle. | Cf. rubrique « Remplir les paniers du lave-vaisselle » |
| Le programme choisi n'était pas assez puissant. | Sélectionnez un programme plus intensif. Cf. « Tableau des cycles de lavage ». | ||
| La quantité de détergent n'était pas suffisante. | Ajoutez plus de détergent ou changez de détergent. | ||
| Des ustensiles bloquent la course des bras de lavage. | Réorganisez la disposition de vos ustensiles afin que les bras de lavage puissent tourner librement. | ||
| Le dispositif de filtration situé à la base de l'appareil n'est pas propre ou n'est pas bien installé. Ceci peut bloquer les jets des bras de lavage. | Nettoyez et/ou replacez correctement le dispositif de filtration. Nettoyez les bras de lavage. Cf. « Nettoyer les bras de lavage ». | ||
| Verres troubles | Association d'une eau douce avec trop de détergent. | Utilisez moins de détergent si vous avez une eau douce, et sélectionnez un cycle plus court pour laver les verres et optimiser leur propreté. | |
| Traces noires ou grises sur la vaisselle | Des ustensiles en aluminium ont frotté contre votre vaisselle. | Nettoyez la vaisselle à l'aide d'un produit abrasif doux pour éliminer les traces. | |
| Reste de détergent dans les bacs | Des ustensiles bloquent les bacs à détergent. | Réorganisez la disposition de votre vaisselle. | |
| Séchage non satisfaisant | La vaisselle n'est pas sèche | Mauvaise disposition des ustensiles | Respectez les consignes de remplissage du lave-vaisselle. |
| Quantité de produit de rinçage insuffisante | Augmentez la quantité de produit de rinçage/remplissez le compartiment à produit de rinçage. | ||
| La vaisselle a été sortie trop tôt | Ne videz pas votre lave-vaisselle immédiatement après le cycle de lavage. Ouvrez légèrement la porte pour que la vapeur puisse s'échapper. Attendez que votre vaisselle soit à peine tiède au toucher pour vider votre lave-vaisselle. Videz le panier du bas en premier lieu afin d'éviter que de l'eau ne s'écoule depuis la vaisselle du panier du haut dans celui du bas. | ||
| Le programme choisi n'était pas adapté | Avec un programme court, la température de lavage est moins importante, ce qui réduit la performance de lavage. Choisissez un programme de longue durée. | ||
| Les couverts présentent un revêtement de mauvaise qualité | L'évacuation de l'eau est plus difficile sur les revêtements de mauvaise qualité. Les couverts ou plats de ce type ne sont pas adaptés au lavage en lave-vaisselle. |
Codes d'erreur
En cas de dysfonctionnement, l'appareil affiche des codes d'erreur pour vous avertir :
| Code | Signification | Causes possibles |
| E1 | Délai d'arrivée d'eau plus long. | Le robinet est fermé, l'arrivée d'eau est bloquée ou la pression de l'eau est trop faible. |
| E4 | Débordement. | Un composant du lave-vaisselle fuit. |
| E8 | Mauvaise orientation du robinet d'alimentation. | Le circuit est ouvert ou le robinet d'alimentation est cassé. |
ATTENTION!
c En cas de débordement, coupez l'arrivée d'eau avant d'appeler un technicien.
c Si le caisson de base déborde :
- Coupez l'arrivée d'eau avant d'appeler un technicien
- Éliminez l'excédent d'eau avant de redémarrer le lave-vaisselle.
Informations techniques
| Hauteur : | 815 mm |
| Largeur : 598 mm | |
| Profondeur : | 570 mm (porte fermée) |
| Alimentation électrique : | cf. plaque signalétique |
| Capacité : | 14 couverts |
PROCÉDURE DE REMLISSAGE DES PANIERS SELON LA NORME EN60436
1. Panier du haut :
| Numéro | Type de vaisselle |
| 1 Tasses | |
| 2 Soucoupes | |
| 3 Verres | |
| 4 | Grandes tasses |
| 5 | Petite casserole |
| 6 | Marmite |
2. Panier du bas :
| Numéro | Type de vaisselle |
| 7 | Assiettes à dessert |
| 8 | Assiettes plates |
| 9 | Assiettes creuses |
| 10 | Plat ovale |
| 11 | Assiettes à dessert en mélamine |
| 12 | Bols en mélamine |
| 13 | Bol en verre |
| 14 | Bols à dessert |
| 15 | Panier à couverts |
Attention:
Le non-respect du plan de chargement pourrait entraîner une mauvaise qualité de lavage.
3. Tiroir à couverts :
REMARQUE :
placez les ustensiles plats et légers sur l'étagère. Le poids total est inférieur à 1,5 kg.
4. Panier à couverts :
Informations destinées aux tests de comparabilité selon la norme EN 60436 :
Capacité : 14 couverts
Position du panier du haut : basse
Programme : ECO
Nombre de modes avec distribution du produit de rinçage: position 5
Réglage de l'adoucisseur : H3
| Numéro | Type de vaisselle |
| 1 | Cuillères à soupe |
| 2 Fourchettes | |
| 3 Couteaux | |
| 4 Cuillères à thé | |
| 5 | Cuillères à dessert |
| 6 | Cuillères à servir |
| 7 | Fourchettes à servir |
| 8 | Cuillères à sauce |
ACCES BASE DE DONNEES
Afin d'accéder aux informations concernant votre modèle, stocké dans la base de données des produits, conformément au règlement (UE) 2019/2017 et relatif à l'étiquetage énergétique, veuillez-vous connecter au site internet : https://eprel.ec.europa.eu/
Rechercher la référence de votre appareil sur le site internet en entrant la référence service qui est indiquée sur la plaque signalétique de votre appareil.
Un autre moyen d'accéder à ces informations est de flasher le code « QR » présent sur l'étiquette énergétique de votre produit.
FR Service Après-vente :
Pour en savoir plus sur nos produits ou nous contacter, vous pouvez:
consulter notre site : www.brandt.fr
nous écrire à l'adresse postale suivante : Service Consommateurs BRANDT 5 avenue des Béthunes CS69526 SAINT OUEN L'AUMONE 95060 CERGY PONTOISE CEDEX
- nous appeler du lundi au vendredi de 8h30 à 18h00 au :
0 892 02 88 01
Service 0,50 € / min + prix appel
Service fourni par Brandt France, S.A.S. au capital social de 100.000.000 euros RCS Nanterre 801 250 531.
2- INTERVENTIONS FRANCE
Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualifié dépositaire de la marque. Lors de votre appel, afin de faciliter la prise en charge de votre demande, munissez-vous des références complètes de votre appareil (référence commerciale, référence service, numéro de série). Ces renseignements figurent sur la plaque signalétique.
B : Référence commerciale
C : Référence service
H : Numéro de série
Vous pouvez nous contacter du lundi au samedi de 8h00 à 20h00 au :
09 69 39 25 25 Service gratuit + prix appel
Pièces dPièceséori gine :
Lors d'une intervention, demandez l'utilisation exclusive de pièces détachées certifiées d'origine.
INFORMATION :
La durée minimale de mise à disposition des pièces de rechange inscrites dans la liste du Règlement Européen 2019-2022-EU et accessibles notamment à l'utilisateur de l'appareil, est de 10 ans dans les conditions prévues par ce même règlement.
