GEBRUIKSAANWIJZING VH916J BRANDT

Belangrijkewaarschuwingen 37

2 / INSTALLATION DE VOTRE LAVE-VAISSELLE

• Afmetingen bij inbouwen 38
• Lijst van geleverde onderdelen 38
• Wateraansluiting 39
• Afvoer afvalwater 40
  ·Elektrische aansluiting 41
  Inbouwen 42
  Waterpas zieten met behulp van de poten 42
  Montage van het deurpaneel (bekleding uit een stuk) 43
  Montage van het deurpaneel (bekleding uit twee stukken) 44
  Apparaat ingebouwd onder een kookplaat 45
• Bevestiging in de ombouw 45
  Geluidsafdichtingen 45
  In balans brengen van de deur (rechts en links) 45
• Terug monteren van de plint 46
• Tabel om de plint op de juiste maat te zagen 46

Belangrijk: Bij het inbouwen het bijgevoegde installatieschema gebruiken.

Belangrijk:
Deze installmentegids aandachtig lezen en de voorschriften met betrekking tot deuing en de montage van het apparaat in ache nemen.

Tip: Deze installmentegids is opgesteld voor meerere modellen tegelijk. Kleine verschilp het vlak van details en uitrustingen können dus bestaanCUSenuwapparaatendevatte beschrijvingen.

BELANGRIJK WAARSCHUWINGEN

Belangrijk:

Na het uitpakken controleren of het apparaat Niet is beschadigdijdens het vervoer. Nooit een beschadigd apparaat aansluten. Als het apparaat beschadigd is, moet u contact opnemen met uw leverancier.

Gevaar :

71 Indien een storing optreedt op het apparaat, moet u de steker uit de contactdoos halen (de steker zich uit de contactdoos halen, Niet aan het snoer trekken) of het betreffende circuit uitschakelen en de waterkraan zich doen. Neem contact op met unsere servicedienst.

Belangrijk:

Veiligheidshalte mag u de vaatwasser Niet open latent staan na gebruik.
Indien u de vaatwasser op vloerbedekking installeert, moet u de poten zodanig instellen dat er een voldoende ruimte voor de ventilatie open blijft onder het apparatus.

• Controller, na het apparaat te hebben geinstalleerd, dat het Niet staat op de voedingskabel of de watertoevoer- en afvoerslangen.
• Het apparaat mag nicht op het stroomnet aangesloten worden zolang u met de installmentie bezig bent.
• Controller of de aardlekaansluiting van uw elektrische installmentie voldoet aan de van kracht zichnde reglementering.
• De gegevens mbt de elektrische aansluiting vermeld op het typeplaatje van uw apparaat moeten overeenkomen met die van het stroomnet.

Belangrijk:

Veiligheidshalte mag u Niet de deur van de vaatwasser helemaal open latent staan na het gebruik.

Als de vaatwasser op vloerbedekking is geinstalleerd, moet u de poten zodanig bijstellen dat er een ruimte open blijft onder het apparaat voor de benodigde ventilatie.

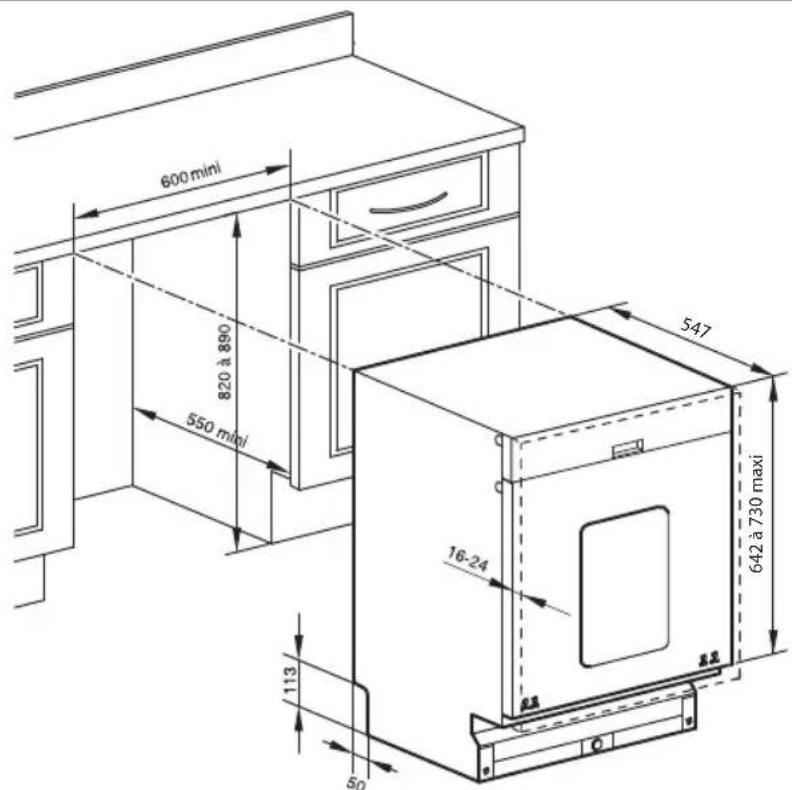

INBOUWAFMETINGEN

U kurz de vaatwasser installeren onder een bestand aanrecht of werkblad op de voorwaarde dat de inbouwopening overeenkomt met de afmetingen vermeld in de tekening. (Fig. 01).

Fig. 1

- LIJST VAN MEEGELEVERDE ONDERDELEN

P1	3	Schoenplaatjes
P2	1	Zelfklevende wasemwerende plaat
P3	1	Geluidsafdichting van schuim
P4	1	Stelsleutel schoen voor
P5	2	Geluidsafdichtingen Met zichkle- vende bevestiging (indien nodig)

P6	2	Onderste schroef om het paneel op+zijnplaats te bevestigen
P7	2	L=75 Bevestigingschroeven paneel
P8	6	L=40 Bevestigingschroeven paneel
P9	2	OU OR Bevestigingsschroeven van het apparatusat op het meubelstuk
P10	1	Klembeugel afvoerslang
P11	1	geluidsafdichting

WATERAANSLUITING

Deze vaatwasser kan draaien met koud of warm water tot aan maximaal 60^ . Indien u kiest voor warm water moet u wel controleren of de oorspronkelijke slang dit toestaat (rood merk op de slang).

Wij raden u城县 aan het apparaat aan te sluiten op koud water.

Het apparatus is voorzien van een toevoerslang met een lenghte van 1.50 meter.

Sluit de slang aan op een kraan met schroefdraadkop met een diameter van 20/27 (3/4" BSP).

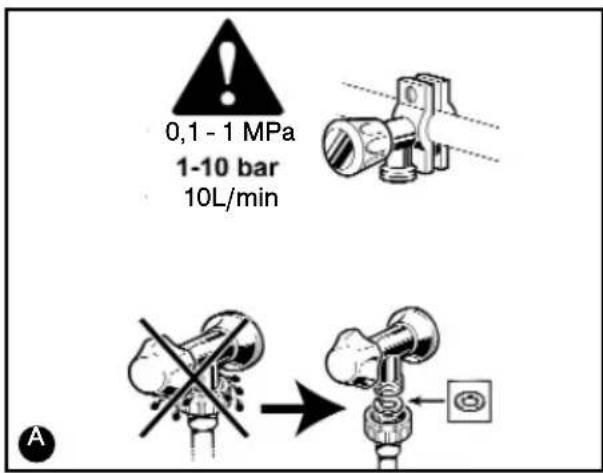

Controleren of de watertoevoerdruk nicht de hieronder vermelde waarden te boven gaat :

Debiet: 10 l/min (1 l/min minimum).

Druk: 1 bar tot 10 bar (0.1 - 1 Mpa) A.

Indien de druk bij u te hoog is, moet u een drukregelaar installeren. Het Waterbedrijf kan umeer inlichtingen verschaffen over de waterdruk in uw streek.

Let op :

Indien u zich-borende kraan gebruikt, moet u controleren of het waterdebiet toereikend is. Kijk eveneens of de afdichting opসnplaats is gebracht en of de aansluiting aan behoren is aangedraaid

Gebruik geen al erder gebruekte slangen voor de aansluiting.

De slang Niet knikken en/of draaien, hierdoor zou het water Niet meer vrijelijk door de slang kuren stromen, let hierop met name op het moment dat u het apparaat plaatst in zich opening onder het aanrecht.

Als het apparaat worden aangesloten op neue leidingen of leidingen die al even nicht zichen gebruikt, moet u het water enkele minuten lien lopen voordat u de watertoevoerslang aansluit. Op deze manier voorkomt u dat zand- of roestresten de filter die in de watertoevoerslang is aangebracht, verstoppen.

Gevaar: Het symbol Geeft aan dat de

slang is voorzien van een elektrische inrichting om de watertoevoer te stoppen (aar gelang het model). Deze slang Niet in water latentiggen en hem Niet doorsnijden.

Tip : Ledere aansluiting op een waterleihoudt automatisch het risico voor lek-in ongeacht de getroffen voorzorgsregelen. Het is dan ook better algid de kraan dicht te doeen als u de machine ebruikt.

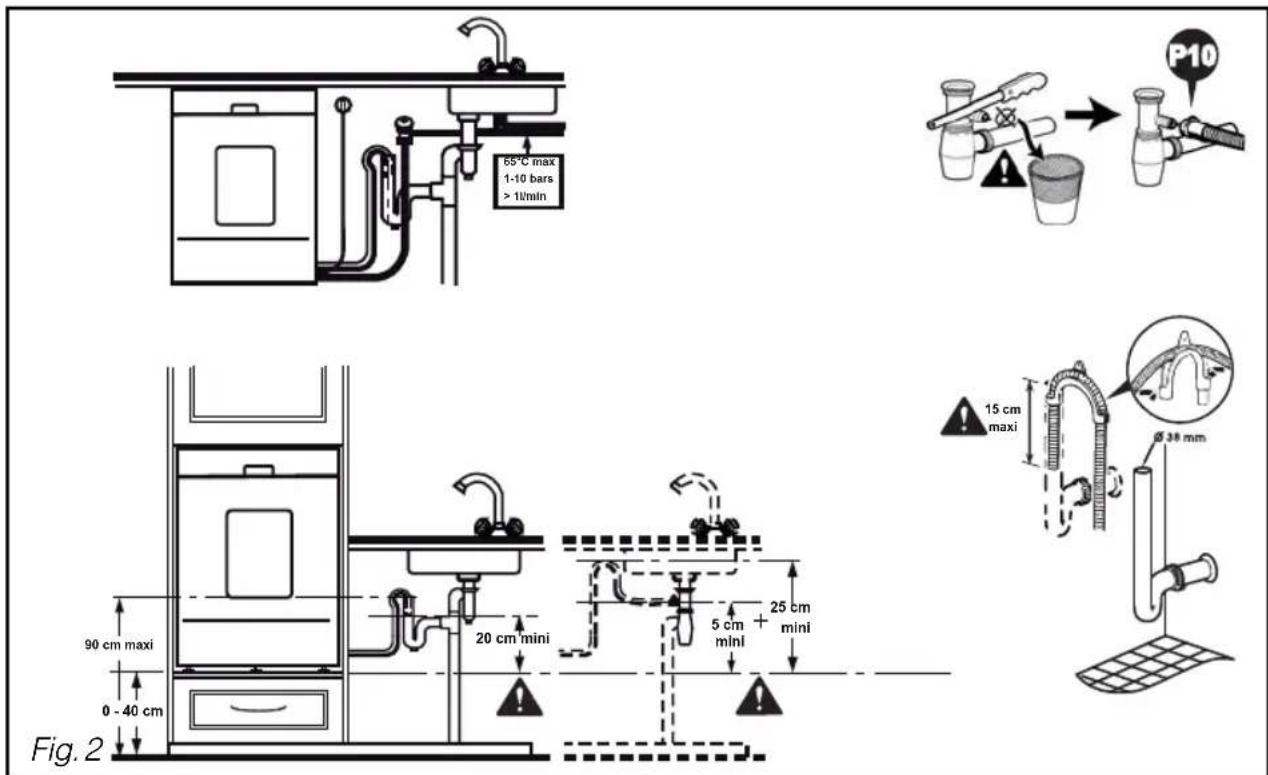

U kunt het uiteinde van de afvoerslang aanslui- ten

• op een geventileerde sifon.
• of op de sifon van de gootsteen.

Bij de aansluiting op een sifon moet u de afsluiter van de sifon verwijderen. Dan het rubber uiteinde er—helemaal in steken. Tenslotte een klembeugel aanbrengen

Tip :

Erfoor zorgen dat de afvoerslang stevig op+zijnplaats blijft zitten met behulp van een koppelstuk om overstromingen te voorkomen.

De afvoeraansluiting moet zich bevinden op een hoogte gelegen tussen 0.40m (min.) en 0.90m (max.) van de vloer.

Gelieve de maximum insteekafmetingen van de afvoerbuis in de buis van de syphon te volgen.

U kunt zonodig de slang verlengen (3 meter max.). In dit geval moet u wel controlen of het water maar behoren wegloopt. De slang moet op de vloer liggen en pas verticaal maar boven worden geleid vlakbij het afvoersysteme.

Als u het apparaat in een kolom installeert, mag het afvoersystemeem Niet boven de vaatwasser liggen en moet het zich op+zijn minst op 20 cm afstand van de onderzijde van het apparaat bevinden.

Belangrijk:

Bij hetplaatsen van de slang, hem er geleidelijk aan uittrekken om hem Niet te knikken 3. Voorkom knikken en draaien van de slang zodat het water vrijelijk door de slang kan stromen.

Het apparaat moet uit staan als u het op het stroomnet aansluit.

Alvorens het apparaat aan te sluiten, moet u de volgende punten controleren :

• De spanning van het stroomnet vermeld op het typeplaatje van het apparaat komt overeen met de spanning van het stroomnet bij u.thuis.
• Uw elektrische kast en de zekering zich geschickt voor de sterkte van de vaatwasser. Een zekering van minimaal 10 Ampere is nodig.

Als u het apparaat要去 aansluiten op een voedingsspanning die Niet overeenkomt met die vermeld op het apparaat,要去 u een adequate trafo er:tussen zetten.

Tip :

Neem een vakkundige elektricien in de

hand om de eventuele wijzigingen aan te brengen of controller of uw elektrische installmentie aan de normen voldoet.

Dit apparaat moet absolutt worden aangesloten op een contactdoos met aardeklem. In ieder geval moet de aansluiting voldoen aan de van kracht zijnde normen in het betreffende land en aan de aanvullende voorschriften van de Elektriciteitsmaatschappij.

Let op :

De contactdoos moet toegankelijk zijn en blijven zichs na de installmentie van het apparaat.

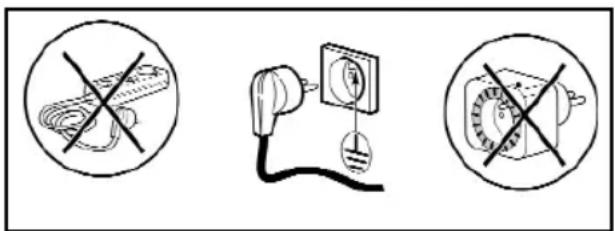

Het apparaat mag nicht worden aangesloten via een verlengsnoer, een meervoudige contactdoos of een elektrische programma- kiezer met uitgestelde start. C

Onze aansprakelijkheid kan nicht worden

ingeroepen bij ongevallen of incidentenveroorzaakt doordat het apparaat Niet op deaarde is aangesloten of als de aardaansluiting defect blijkt te+zijn.

De vaatwasser voldoet aan de Europese richtlijnen 73/23/CEE (Richtlijn lage spanning), 89/336/CEE (elettromagnetische compatibilititeit) gewijzigd door de richtlijn 93/68/CEE.

• Vervangen van het netsnoer

Gevaar :

Veiligheidshalte en om ieder risico uit iten moet deze handeling door de servinst van de fabrikant of een vakman met teke kwalificaties worden verricht.

• Apparaat geleverd zonder contact-doos.

Gevaar:

De draden van de voedingskabel van opparaat zijn gekleurd volgens de hiernaande code :

• Groen en geel Aarde
• Blauw Neutraal
• Bruin Fase

Indien de kleuren van de draden Niet overeenkomen met uw contactdoos, moet u als volgt te werk gaan : de groen/gele draad moet worden aangesloten op de aansluiting van uw contactdoos waarop de letter E staat vermeld of het symbol of de een groen/gele kleur.

De blauwe draad moet worden aangesloten op de aansluiting met de letter N of van

zwarte kleur.

De bruine draad moet worden aangesloten op de aansluiting met de letter L of van rode kleur.

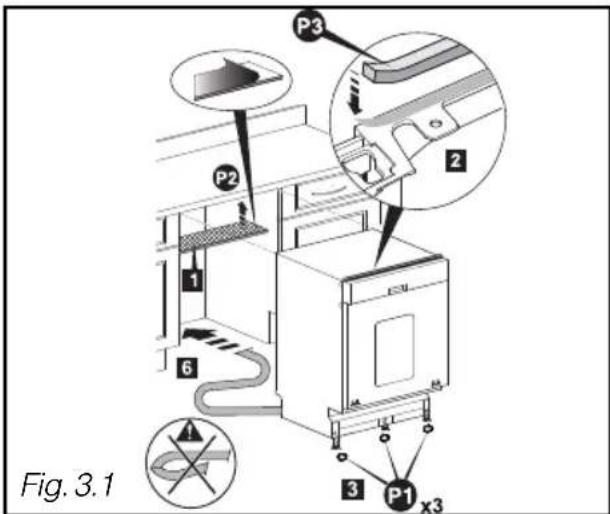

INBOUWEN

• Plak de wasemplaat (Fig. 3.1)
• Plak het inbouwsschuim vast (Fig. 3.1)
• Klip de 3plaatjes st onder des schoenen zodate vaatwasser makkelijker op+zijnplaats kan worden geschoven (Fig. 3.1).

Indien de vaatwasser worden geinstalleerd onder een blad van marmer of gelijksoortig materiaal, moet u hem vastzetten met behulp van schroeven aan de zijkanten : hiertoe moet u, voordat u het apparaat op zijnplaats schuift, de haakjes aan beiden zijden van het apparaatuitvouwen (Fig. 3.2).

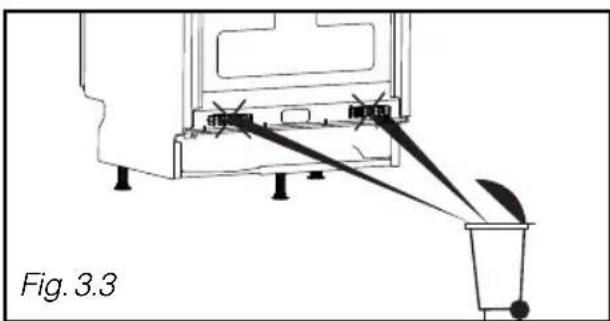

• Verwijder de slanghoulders (Fig. 3.3)
  Schuif het apparaat op zijnplaats, LET OP, de slangen nicht knikken.

WATERPAS ZETTEN DOOR DE POTEN IN TE STellen

De voorpoten van het apparaat+zijn verstelbaar, u moet ze zonodig bijstellenden met behulp van de meegeleverde sleutel. De centrale poot kan worden bijgesteld via het rode knopje (schroefmachine met opzetstuk 8, pijpsleutel 8 of torx schroevedraaier T20).

Het apparaat要去ed waterpas gezet worden zodat de deur perfect kan sluiten en nicht za gaan lekken (Fig. 4).

Controleren of de deur van de vaatwasser goed zichkan gaan, zonder wrijving aan de kanten.

- MONTAGE VAN HET DEURPANEEL (bekleding uit een stuk)

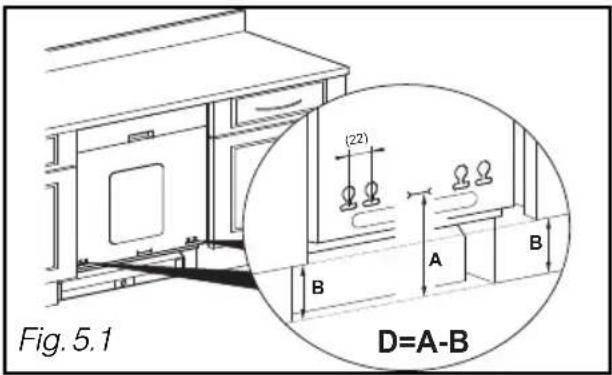

• Meet de afstand op:tussen de vloer en de onderkant van het deurpaneel van het meubel dat naast de vaatwasser staat (maatcijfer B, Fig.5.1)
• Meet de afstand op:tussen de vloer en het merkteken aangebracht op de onderzijde van het deurpaneel (maatcijfer A).
  -Bereken nu het maatcijfer D = A - B ,trek een lijn op maatcijfer D aan dechterzijde van het paneel, op het onderste gedeelte (Fig. 5.2)
• Zet deplaatsen waar de twee schroeven要去en komen op 262 mm van de as van het houten paneel. De 2 schroeven Hun plaats brengen (Fig. 5.2)
• Zet het deurpaneel op+zijn plaats door de 2 schroeven te steken in de openingsen van de deur van de vaatwasser (Fig.6.1)
• Indien het schroeven lasting gaat, de schroef de 22 mm verschuiven.

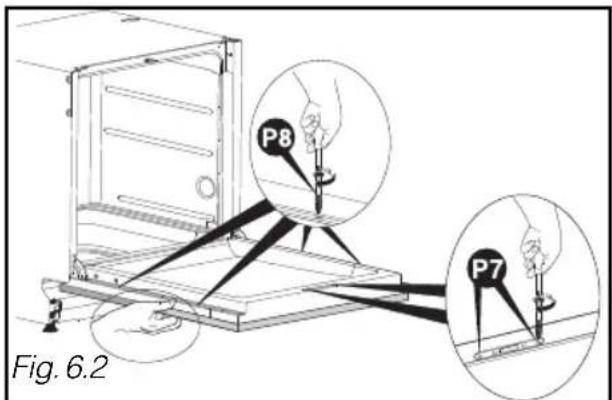

• Zet het houten paneel gegen de deur aan (Fig. 6.2).
• Open de deur van de vaatwasser door het paneel gegen de deur aan te plakken. Het houten paneel zonodig aan de zichkanten centre-ren ten opzichte van de strip. De 2 schroeven op hunplaats brengen evenals de 4 (Fig. 6.2).

Let op :

Als het houten paneel bijzonder hard is, moet u de gaten voorboren voordat u gaat schroeven.

Tip:

Indien uw apparaat met een geluidsisolatieblad worden geleverd, moet u dit bladeerst plankken, dwz voordat u het deurpaneel op+zijn plaats gaat brengen.

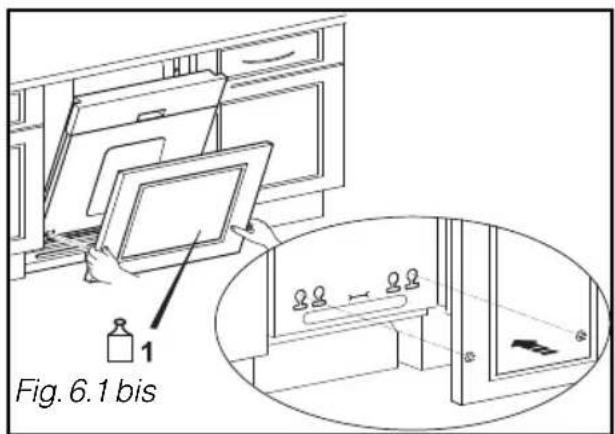

- MONTAGE VAN DEURPANEL (bekleding in 2 delen)

• Zie wat betreft de montage van het eerste deel het vorige hoofdstuk "MONTAGE VAN DEURPANEEL" (bekleding uit een stuk) (Fig. 5.1 et 5.2).

-Breng het deurpaneel op+zijnplaats en steek de twee schroeven in de gaten van de deur van de vaatwasser (Fig. 6.1 bis)

• In geval van problemen, de schroef mm verschuiven.

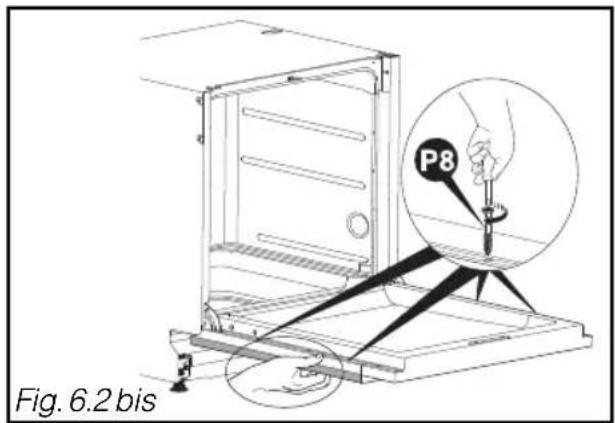

• Het houten paneel gegen de deur aan plakken (Fig. 6.2 bis).

• De deur van de vaatwasser openen verwijl u het paneel gegen de deur aangeplakt houdt. Het houten paneel zonodig aan de zichkanten centreren ten opzichte van de strip. De 4 schroeven g.6.2 bis).

• Meet de afstand op:tussen de lade en het deurpaneel van het meubelstuk dat ernaat staat (Fig.6.3).

• Plak de namaaklade gegen de deur, houd hier bij rekening met de opgemeten afstand (met behulp van een stut van de juiste afmetingen).

• Doe nu de deur van de vaatwasser open terwijl u de namaaklade gegen de deur aangeplakt houdt. Het houten paneel zonodig aan de zijkanten centreren ten opzichte van het deurpaneel. De 2 schroeven kun

plaats brengen evenals de 4 schroeven (Fig.6.4).

Let op: Als het houten paneel zeer hard is, moet u een gaatje Voorboren voordat u de schroeven aandraait.

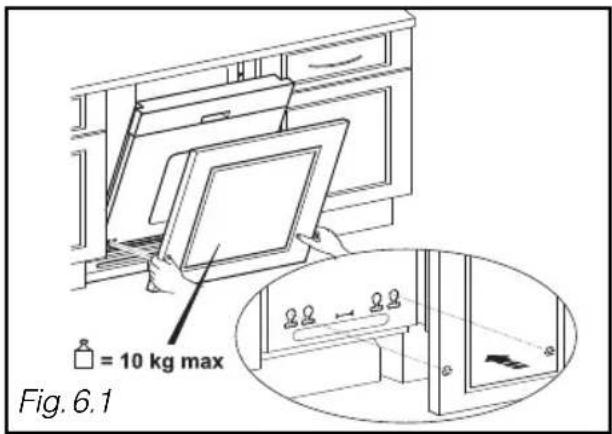

Let op: Het totale gewicht van het deurpaneel en de namaaklade mag Niet hoger� dan 10 kg

- APPARAAT INGEBOUWD ONDER EEN KOOKPLAAT

Gevaar :

Als het aanrecht is voorzien van een kookplaat net boven de vaatwasser, moet u absluut een thermische isolatie aanbrengen boven uw vaatwasser. U kunt deze isolatieset kopen bij uw leverancier. Vergeet Niet een stukje open te latentussen de gasslang en de boenkant van uw vaatwasser.

BEVESTIGING IN DE OMBOUW

Zet de vaatwasser vast met behulp van de schroeven Fnder het aanrecht of het werkblad (Fig. 7) of met behulp van de haakjes die u hebt uitgevouwen (Fig. 3.2).

Let op :

De meegeleverde schroef is bestemd voor een paneel met een minimale dikte van 16 mm. Als de dikte minder dan 16 mm bedraagt, moet u een andere schroef gebruiken of deze schroef inkorten.

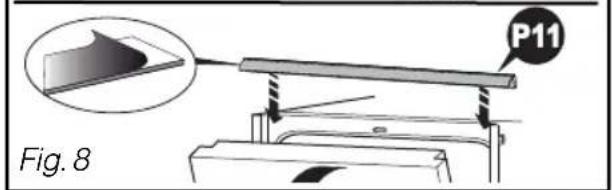

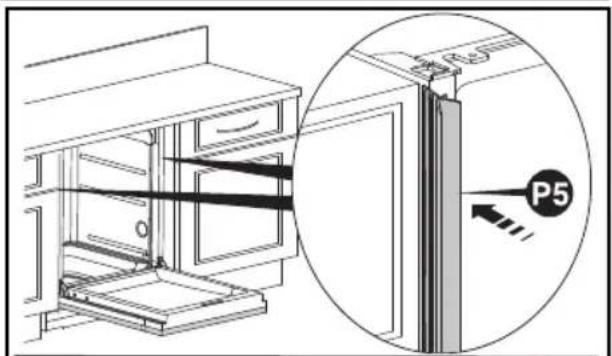

GELUIDSAFDICHTINGEN

Om het ingebouwde apparaat better geluid-dicht te make, kunt u de geluidsafdichtingen installeren (aar gelang model). 8).

Indien nodig, in het geval van een grotere nis, de affdichting Even met behulp van de bijgeleverde kleefstrips.

Indien het apparaat zijdelings gemonteerd is, dient de hiel van de afdachten geneden te worden voor de doorgang van de bevestigingstabs (tang).

Indien nodig de spanning van de veren bijstellen om het gewicht van het aangebrachte paneel te compenseren. De spanning opdezelfde manier rechts en links bijstellen (Fig. 9).

De deur is maar behoren in balans als hij Niet waar openvalt en als hij in open stand horizontaal blijft staan.

- TERUG MONTEREN VAN DE PLINT

De plint waar terug op+zijn plaats brengen en hem eventueel bijsnijden volgens het maatcijfer P (zie tabel en Fig. 10.1).

Berekening van het maatcijfer P (tabel op waarste bladzijde) :

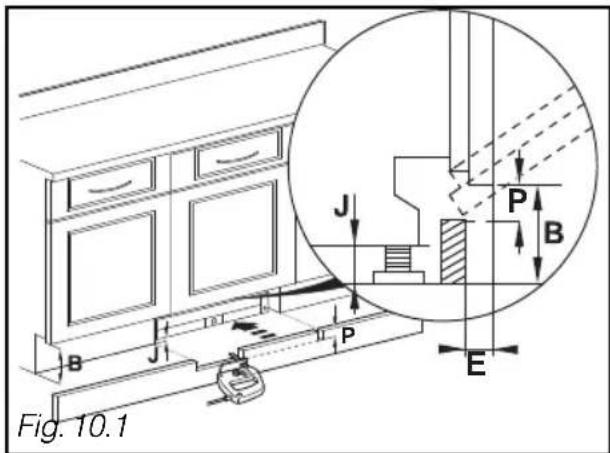

• Neem maatcijfer B van Fig. 6.1., meet de spel- ling J op tussen de vloer en de onderkant van de vaatwasser. Bereken B-J.

• Meet de diepte van de plint E op (Fig. 10.1) tussen de plint van het meubel en de voorzijde van het meubel. U kunt de waarde P vinden in de tabel gegeven door E en B-J.

(bijvoorbeeld : Als E = 100, B - J = 140, dan is P = 23)

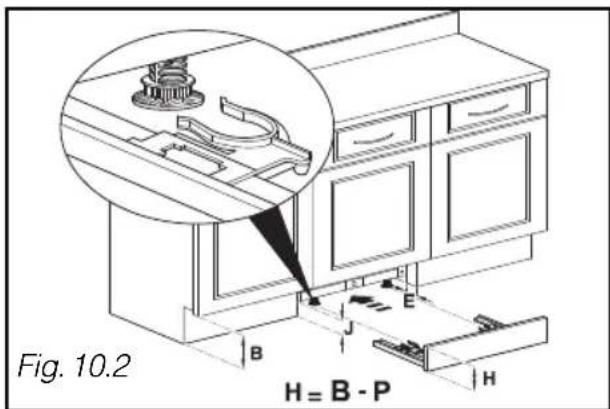

• U要去 nu de plint over een breedte van 600 mm verzagen op een hoogte gewiek aan de waarde P.

Bij specifieke plinten voor de vaatwasser kunt u bij de servicedienst een losse bevestigingskit (32X3252) krijgen. In dit geval bedraagt de hoogte van de plint H = B - P (Fig. 10.2).

- TABEL VOOR HET OP MAAT BRENGEN VAN DE PLING

Zaaghoogte P =
B.J.E	10	15	20	25	30-75	80	85	90	95		100	105	110	115
170	46	49	51	52	54	52	50	47	44		41	36	30	23
165	42	45	47	48	50	48	46	43	40		37	32	27	20
160	39	41	43	45	46	44	42	40	37		33	29	24	17
155	35	38	40	41	43	40	39	36	34		30	26	21	15
150	32	35	37	38	40	37	36	34	31		28	24	19	13
145	30	32	34	36	37	35	33	31	29		25	22	17	12
140	28	30	32	33	35	32	31	29	26		23	20	16	11
135	26	28	30	31	32	30	29	27	24		22	18	14	10
130	24	26	28	29	30	28	27	25	23		20	17	13	9
125	23	24	26	27	29	27	25	23	21		19	16	12	8
120	21	23	25	26	27	25	24	22	20		18	15	11	8
115	20	22	23	24	26	24	22	21	19		17	14	11	7
110	19	21	22	23	24	22	21	20	18		16	13	10	7
105	18	20	21	22	23	21	20	19	17		15	12	10	6
100	17	19	20	21	22	20	19	18	16		14	12	9	6
95	16	18	19	20	21	19	18	17	15		13	11	9	6
90	16	17	18	19	20	18	17	16	15		13	11	8	6
85	15	16	17	18	19	18	17	15	14		12	10	8	5
80	14	15	17	17	18	17	16	15	13		12	10	8	5
