MANUAL DE UTILIZADOR VH916J BRANDT
Máquina de lavar louça
1 / CONSIGNES DE SECURITE
- Avertissements importants 03
2 / INSTALLATION DE VOTRE LAVE-VAISSELL
2 / INSTALLação DA MAQUINA DE LAVAR LOUÇA
Dimensoe de embutimento 49
- Inventario das peças entrega 49
- Ligação à água 50
- Evacuação das águmas usadas 51
- Ligação eletrica 52
- Embutimento na reentrancia 53
- Nivelamento pelo ajuste dos pés 53
Montagemdo pailndaporta(Montagem numaparte so) 54
Montagemdo pailedaporta(Montagem emdiaspartes) 55
- Aparelho embarito debaumico de una placacdecozedura 56
Fixação na reentrência 56
Juntas fónicas 56
- Calibragem da porta (direita e esquerda) 56
Montagem do rodapé 57
- Tabela para corte do rodapé 57

Important :
Durante o embutimento, utilizeo esquema de instalacao em anexo.

Important :
7! É favor ler atentamente este guia de instalacao para respeitar as instruções de instalacao e de montagem do aparelho.

Conselho :
Este guia de instalacao é valido para various modelos. Podem aparecerem levels diferencas de pormenores e de equipamentos entre o aparheiro e as descrições aparecidas.
AVISOS IMPORTANTES

Important :
Depois de removido da embalagem, verificar se o aparecido não sofreu danos durante o transporte. Nunca ligar um aparecido danificado. Se o aparecido estiver danificado, contactar o seu revendedor.

Perigo :
No caso de um funciona incorrecto do aparelho, desligar o aparelho (desligar a ficha da tomada electrica) ou cortar o circuito em causa e fechar a torneira de chegada da agua. Contactar o meuico pos vendal.

Important :
Todos os travaños electricos e hidráulicos necessários à instalação do aparelho devem ser realizados por um electricista e um picheleiro relacionados.
- Verificar après ter instalado o aparelho, se este nao está pousado em cima do cabo de alimentacao ou em cima dos tubos de chegada e de esvaziamo das aguas.
- Durante toda a instalacao, o aparecido deve ser mantido desligado da fonte de alimentacao eletrica.
- Verificar se o circuito de ligaçao a terra da instalacao eletrica e conforme a regulamentoa em vigor.
- Os dados de ligação eletrica indicados na placá das caractéricas do aparelho e as da fonte de alimentação devem corresponder.

Important :
Para a sua seguranca nao delear a porta daquina de lavar louca inteiramente aberta antes depos dautilização.
No caso da instalacao da maquina de lavar louca ser num solo alcatifado, é favor ajustar os pés paraDEXAR um esqaco de ventilacao debaixo do aparelho.
PT 2/INSTALLAÇAO DA MAQUINA DE LAVAR LOUÇA

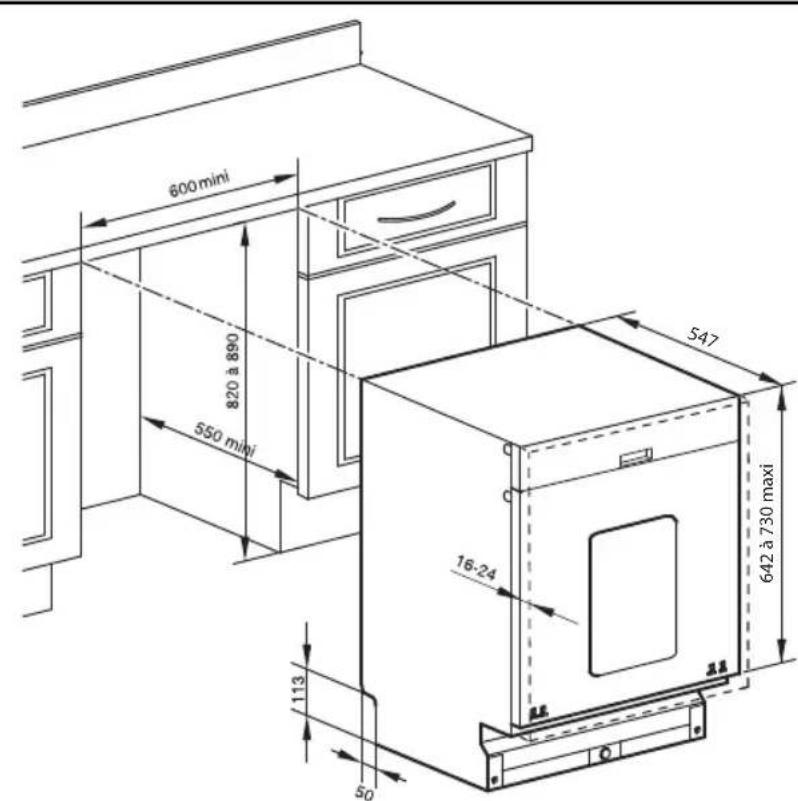

DIMENSOES DE EMBUTIMENTO
Pode embutir o aparecido de um plano já existente, sob a condição da reentrência correponder às dimensoes do esquema (Fig. 01).

Fig. 1
- INVENTÁRIO DAS PEÇAS ENTREGUES
| P1 | 3 | Cadinhos de patim |
| P2 | 1 | Placa anti-embazioamento autocolante |
| P3 | 1 | Junta esponja de insonorização |
| P4 | 1 | Chave de ajuste patim dianteiro |
| P5 | 2 | Juntas fónicas + autocolantes de fixação (caso está necessário) |
| P6 | 2 | Parafuso inferior de posicaoamento do pail |
| P7 | 2 | L = 75 Parafuso de fixaço do pail |
| P8 | 6 | L = 40 Parafuso de fixaço do pail |
| P9 | 2 | OU/OR Parafuso fixaço do aparelho ao móvel |
| P10 | 1 | Color de ligaço de drenagem |
| P11 | 1 | Junta fônia |
PT
2 / INSTALLação DA MAQUINA DE LAVAR LOUÇA
LIGACAO A AGUA
Estaquina de lavar louça pode ser alimentada em água fria ou quente até no Tmaxo 60^
Para uma alimentação em água quente, verificar se o tubo de origem permite a ligação (marcação vermelha no tubo).
Recomenda-se no entanto uma ligação a uma chegada de água fria.
O aparecido está equipado de um tubo de alimentação com um comprimento de 1,50 m.
Ligar o tubo a uma torneira com ponta roscada, diametro 20/27 (3/4" BSP).

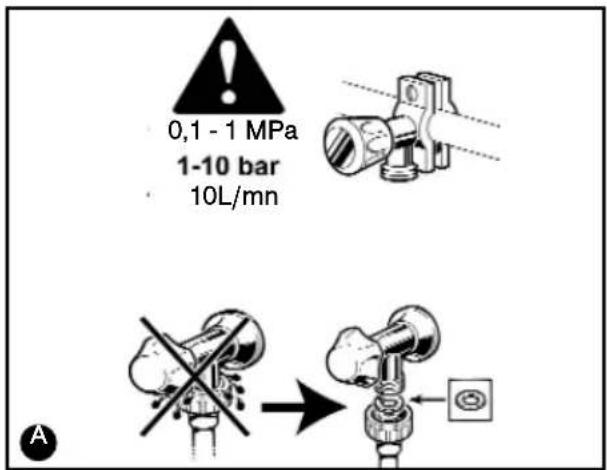

Verificar se a pressão da água de alimentação não excede os valuores abaixo:
Pressão: 1 bar a 10 bar (0.1 - 1 MPa)
No caso de uma pressão elevada, é favor prever um regulador de pressão. O seu service das Águas informa-o da pressão das águas da região.

Aviso :
Se utilizes uma torneira auto-perfuradora, verifies se o débito da água é suficiente. Verificar a presence da junta de impermeabilidade e o aperto correto do anel de ligação
Não utilizes para a ligaçao, deve utilizes anteriormente tubos.
Evitar asadoras e/ou o estrangulamento do tubo que podem impedir ou abrandar a passagem da água especialmente na alta de embutir o aparecido debaixo do plano
Se o aparelho estiver ligado a conducas novas ou se não foram realizadas desde ha muito tempo,deer escorrer a agua durante algunos instantos antes de ligar o tubo de chegada de agua. Evita assim que depositos de areia ou de ferrugem possam obstruir o FILTER colocado no tubo de chegada de agua.


Perigo: L
O symbolo indica-Ihe que o tubo
está equipado de um dispositivo eletrico que permitteURTAR a chegada deágua (consoante o Modelo).Nao deixar este tubo naágua e não oURTAR.

Conselho :
Qualquer ligação numa canalização de água provoca obligatoriamente um risco de fuga qualquer que sera as precações tomadas. Portanto, fechar sempre a torneira de chegada de água quando não utilizez o aparelho.

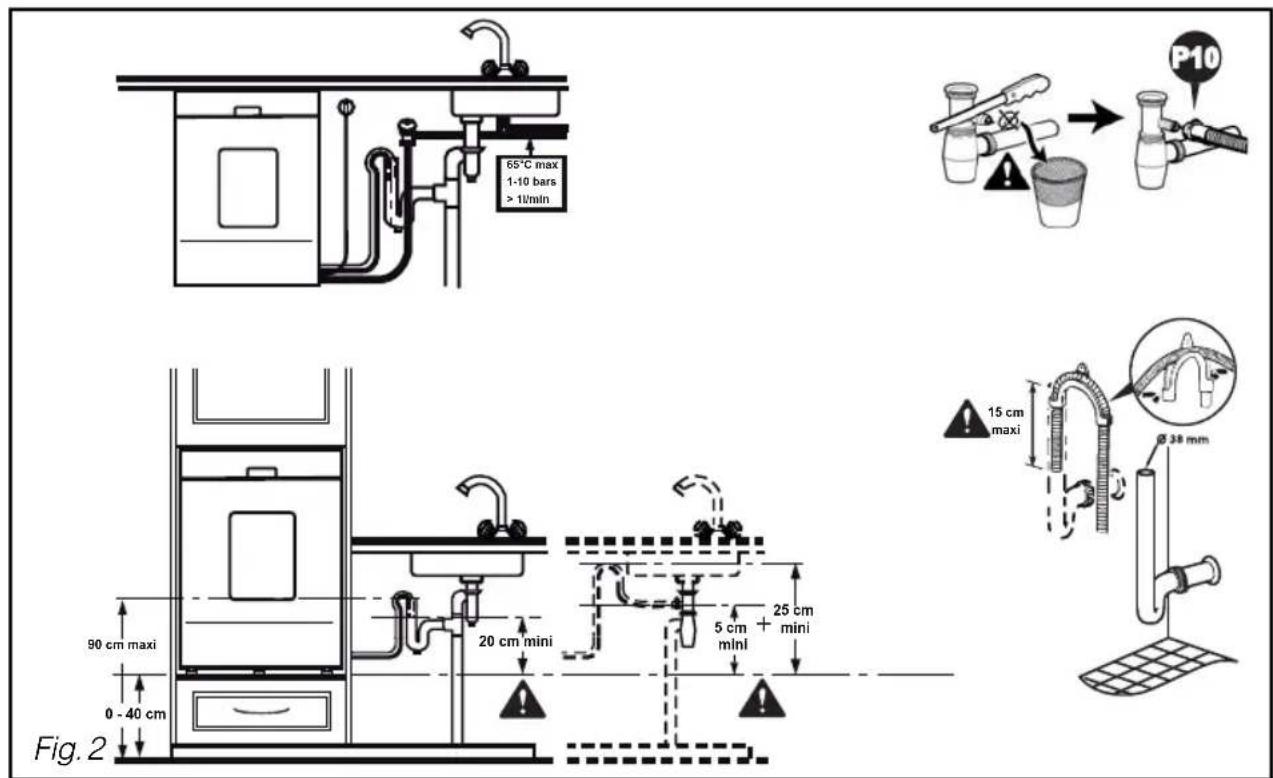

- EVACUÇÃO DAS ÁGUAS USADAS: FIG. 2
Pode ligar a extremidade do tubo de evacuação ou:
- num sifão ventilado.
- num sifao de uma pia.
Durante uma ligação a um sifão, deve tirar o obturator do sifão. Encaixar(before o adaptor de borracha a fundo. Adicionar um colar de aperto

Conselho :
É favor firmar correctamente o tubo de drenagem com um anel de ligação para fazer qualquer inundação.
A ligaçao para a evacuaçao deve encontrar-se a uma alta compreendida entre 0,40 m (no minimized) e 0,90 m (no maior) do solo.
Respeite a dimenso maxima de encabar o tubo de esvaziamento no cano do sifao.
Pode se necessarioacularo comprimento do tubo de esvazamento (no maximalo 3 m).Neste caso,verificar se o esvazamento está correcto. O tubo deve pousar no solo e apenas subir na vertical em proximidade doSYSTEMAdeesvazamento.
Para os apareiros instalados em coluna, o Sistema de esvazamento não deve ultrapassar a parte superior da区内 de lavar louça e situar-se a 20 cm, no minimo, em relaço à parte inferior do aparelho.

Important :
Durante a instalacao do tubo, puxar progressively para nao做不到. Evitar qualquer dobra ou estrangulamento do tubo que pode impeder ou abrandar o esccrimento da agua.

LIGAÇAO ELECTRICA
O aparelho deve ficar desligado durante a ligação ao circuito eletrico.
Antes de ligar o aparelho, verificar se:
- A tensão do sector indica na placá das caractéricas do aparecido corresponde à tensão do sector fornecida pela sua instalação.
- O seu controle e os Fuseveis podem Supporting a intensidade da MQuna de lavar louça. É necessario月至些 um fusivel de 10 Amperes.
Se tiver de ligar o aparelho a uma tensão de alimentaçãoDIFFERente da indica no aparelho, ligar um transformador apropriad.

Conselho :
Recorrer a um electricista qualificado
para proceber a modificações ou verficar a conformidade da instalação elétrica.
Este aparecido deve obligatoriamente ser ligado directamente a uma tomada eletrica com um terminal de ligação à terra.
Em todos os casos, a ligação deve responder às normas em vigor do País em causa, bem como as recomendações suplementares da Companhia de Electricidade.

Aviso :
A tomada eletrica deve ficar acessivel mesmo depuis da instalacao do aparheiro.
O aparelho não deve ser ligado com uma extensão elétrica, uma tomada multipla, ou com um programador elétrica diferido

C


Não nos responsabilizamos, no caso de acidentes ou de incidentes provocados por uma ligação à terra não existente ou defeituosa.
Aquina de lavar louça é conforme às direc
tivas europeias 73/23/CEE (Directiva baixa tensão), 89/336/CEE (Compatibilitadec electromagnética) modificadas pela directiva 93/68/CEE.
- Substituir o cabo de alimentacao

Perigo:
7 Para a sua segurar, esta operacao deve obligatoriamente ser efectuada pelo servicepos vendado fabricante ou por una persona habilida de qualificacoes similares para evaporar quaisquer perigos.
- Aparelho entrega sem ficha electrica

Perigo:
Os fios do cabo de alimentacao do aparelho são coloridos segudo os seguin-tes@c Rodrigos:
- Verde e amarelo Terra
-Azul Neutro - Castanho Fase
No caso das cores do cabo não correspondem à sua tomada electrica, proceeder da segunte forma: O fio verde e amarelo deve ser ligado ao anel de ligação da ficha electrica com a marca E, com osimbolo ou de cor, verde e amarelo.
O fio azul delve ser ligado ao anel de ligação com a letra N ou de cor preta.
O fio castanho deve ser ligado ao anel de ligaço com a marca L ou de cor vermelho.
EMBUTIMENTO NA REENTRÁNCIA

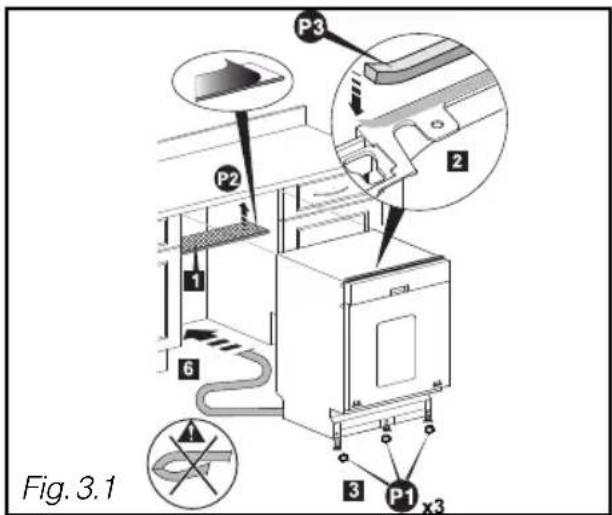

- Colar o anti-embacimiento (Fig. 3.1)
- Colar a esponja de embutimento (Fig. 3.1)
- Encaixar osTRS cadinhos debaixo tins para facilitar o deslizamento da MQuna de lavar louça (Fig. 3.1).
No caso de um plano de trabalho em marmore ou material similar, tem de fixar a maquina de lavar louça com parafusos laterais; para isso, antes de proceder à ligation em reentrência, fazer uma pata de outros lados dos painés laterais (Fig. 3.2).

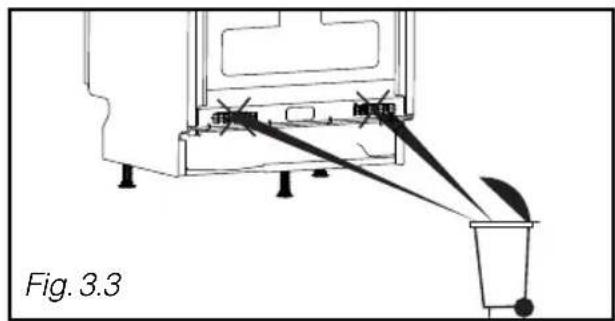

- Tirar os suportes dos tubos (Fig. 3.3)
- Introduzir o aparecido, CUIDADO em não做不到 os tubos



NIVELAMENTO PELO AJUSTE DOS PÉS

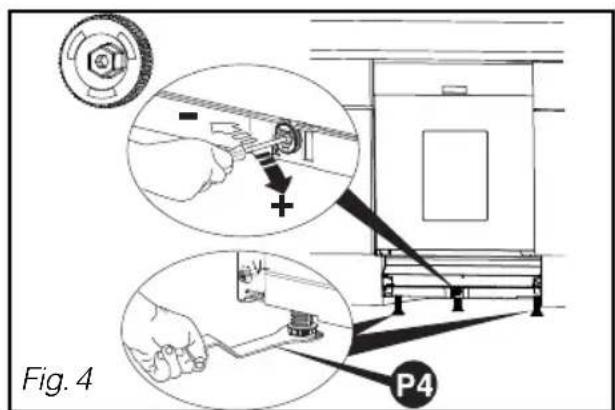

Os pés dienteiros são ajustáveis, ajustá-los se necessário com a chave fornecida. O pé central é ajustavel com o botão rotativo de seleção vermelho. (aparafusadora com casquilho de 8, chave tubular de 8 ou chave de fendas torx T20).
Um bom nivelamento é necessário para um fecho perfeito e uma boa impermeabilidade da porta (Fig.4).
Verificar se a porta daquina de lavar louça fecha correctamente, sem fricções laterais.

PT
- MONTAGEM DO PAINEL DA PORTA (Montagem numa parte so)
-Medir a distancia entre o solo e a parte inferior do painei da porta do mover adjacente (cota B, Fig. 5.1)
- Medir a distência entre o chão e a marca da parte inferior do poinel de porta (cota A)

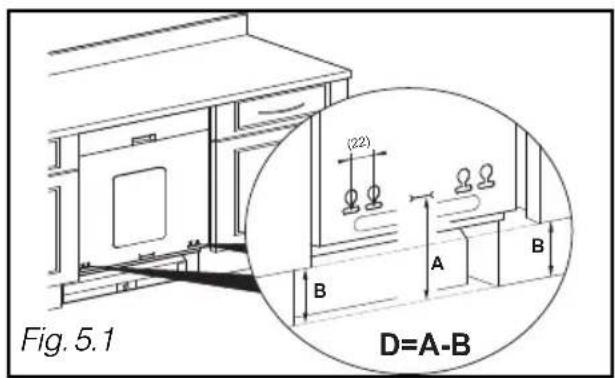

- Calcular a cota D = A - B , fazer umtraço na cota D atras do paine, na parte inferior (Fig. 5.2)
- Positionar as dos localizations do parafuso a 262 mm do eixo do pail de madeira. Por os 2 parafusos (Fig. 5.2).

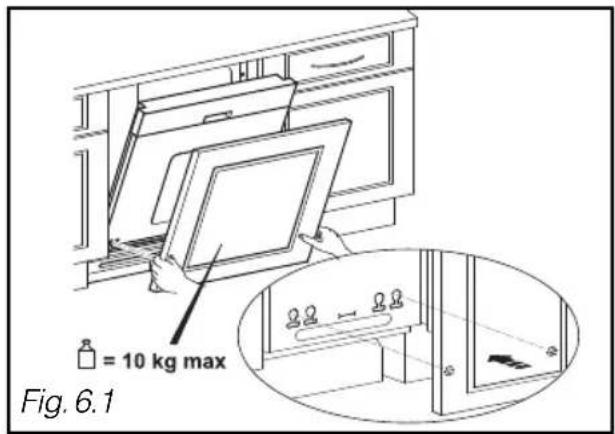

- Posicionar o paine da porta introduzindo os 2 parafusos nos orificios da porta daquina de lavar louça (Fig. 6.1)
- Se existir um problema de aperto, deslocar o parafuso 22 mm.

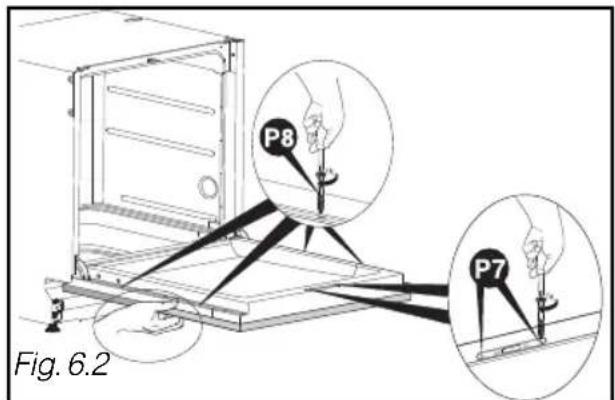

- Encostar o paine de madeira contra a porta (Fig. 6.2).
- Abrir a porta da boa, de lavar roupa. pondo o pailn contra a porta. Centrar o pailn de madeira lateralmente, se for necessario, em relaço à faixa de comandos. Colocar os 2 parafusos 4 (Fig.2).

Aviso :
duro, é favor fazer um ante-orifico antes de aperture.

Conselho :
Se o aparelho for entregue comuma
folha de isolamento fónica, colá-la antes de proceder à instalação do pail da porta.




MONTAGEM DO PAINEL DA PORTA (Montagem em 2 partes)
- Para a montagem da primeira parte, consul
tar o capítulo anterior "MONTAGEM DO PAI
NEL DA PORTA" (Montagem numa parte só)
(fig. 5.1 e 5.2). - Positionar o seu paine da porta introduzindo os 2 parafusos nos orificios da porta da maquina de lavar louça (fig. 6.1 bis)
- Se tiver algo um problema de aperto, deslocar o parafuso 22 mm.

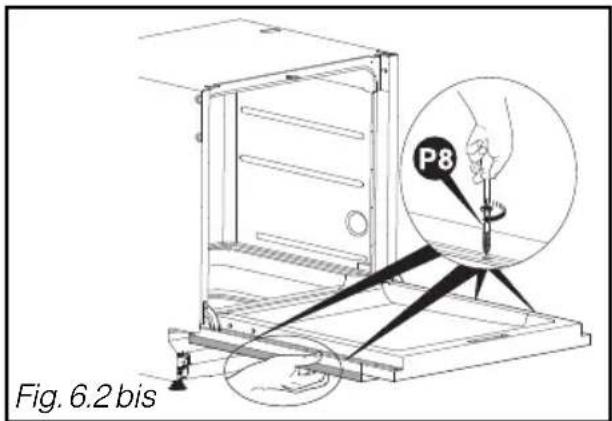

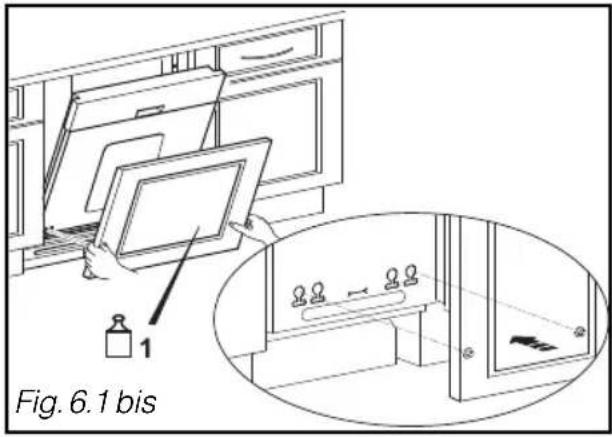

- Encostar o paine de madeira contra a porta (fig. 6.2 bis).
- Abrir a porta da boaina de lavar roupa mantendo o pailen contra a porta. Centrar o pailen de madeira lateralmente, se for necessario, em relaço à faixa. Por os 4 parafudos (Fig. 6.2 bis).
-Medir a distancia entre a gaveta e o panel da porta do mover adjacente (Fig. 6.3). - Encostar a falsa gaveta tendo em conta a distência medida (com um calço de espessura correcta).
- Abrir a porta da boaina de lavar roupa mantendo a falsa gaveta na porta. Centrar o pailen de madeira lateralmente, se for necessario, em relacao ao pailen da porta. Por os 2 parafusos parafusos (Fig.4).

Aviso :
é favor fazer um buraco prévio antes de aperture.

Aviso:

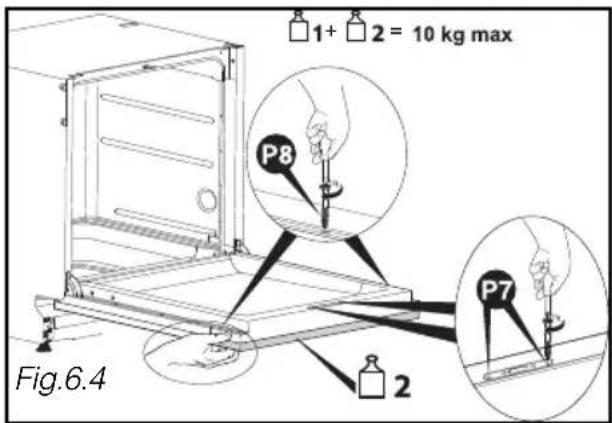

O peso total do painei de porta e da falsa
gaveta nao deve excesser no maximo 10 kg.




- APARELHO EMBUTIDO DEBAIXO DE UMA PLACA DE COZEDURA

Perigo:
Se o seu plano de trabajo estiver equipado de una plac de cozedura situada por cima da maquina de lavar louca, é obligatório adicional um isolamento tírmico na parte superior da maquina de lavar louca.
Pode pedir este Conjunto de isolamento ao seu revendedor. Pensa em estruturar um espoço entre o tubo de gás e a parte superior da boa da lavar louça.
- FIXAZão NA REENTRÁNCIA
Fixar a boa de lavar louca com parafudos P9 debaixo do plano de trabalho (ver Fig. 7) ou pelas patas que desdobrou (Fig. 3.2)

Aviso :
O parafuso fornecido é previsto para um panei de espessura minima 16 mm. Se a espessura for inferior a 16 mm, substitir o parafuso ou encurtá-lo.

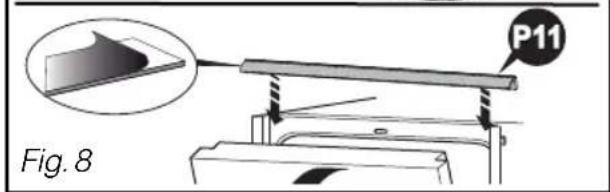

JUNTAS FONICAS
Para uma melhor insonorização do aparecido embutido, instalar as juntas de insonorização (consoante o Modelo) (19).
Eventually, no caso de um nicho maior, cole a junta a ajuda dos adesivos for necidos.
Se o aparelho for fixado lateralmente, tem de chanfrar a extremidade das juntas as linguetas de fixação (tenaz) passarem.

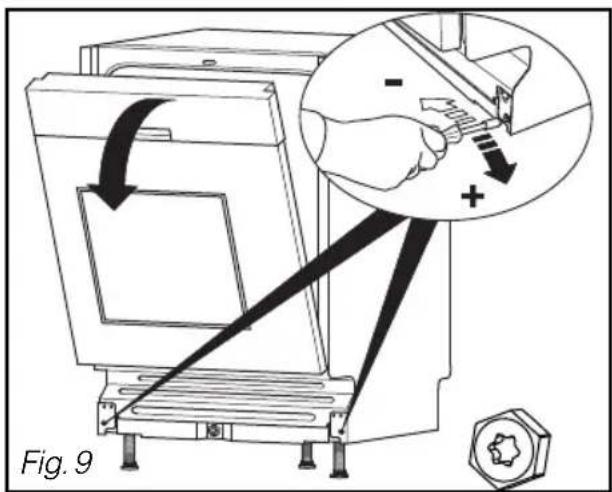

CALIBRAGEM DA PORTA (DIREITA E ESQUERDA)
Ajustar a tensão das molas, se necessário, para compensar o peso do panel de revestimento. Ajustar de forma identica à direita e à esquerda (Fig. 9).
A porta está correctamente equilibrada se não cair pesadamente quando a partir e se ficar horizontal na posicao aberta.




MONTAGEM DO RODAPÉ

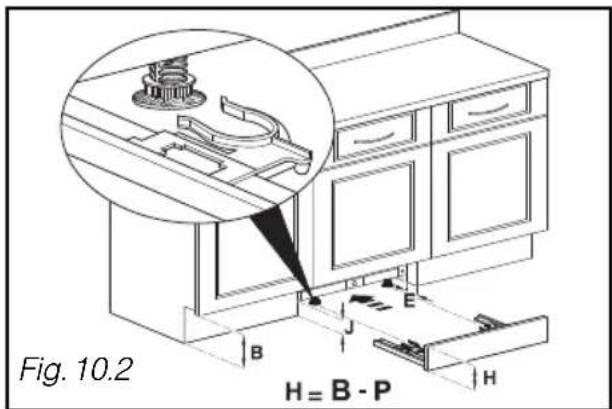

Montar o rodapé cortando-o se necessário segundo a cota P (verabela Fig. 10.1)
Cáculo da cota P (Tabela naULTa página): Cáculo da cota P ((Tabela Fig.11):
- Retomar a cota B da Fig. 6.1, medir a folga J entre o solo e a parte inferior da MQquina de lavar louca. Calcular B-J

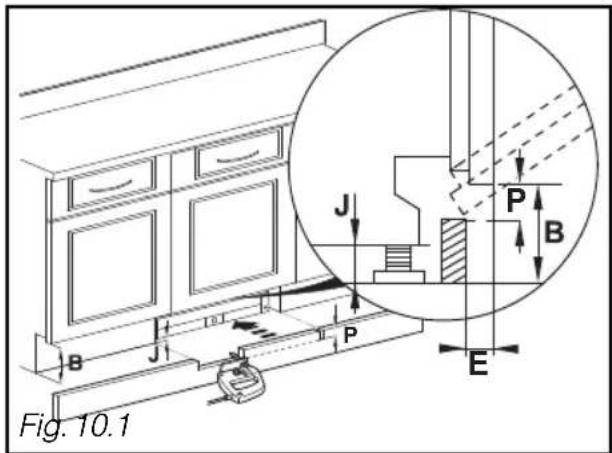

- Medir a cota de profundidade do rodapé E (Fig.10.1) entre o rodapé do mover e a fachada do mover. Apontar o valor P naanela fornecida por E e B-J
(ex.: Se E = 100, B - J = 140, então P = 23).
- Numa largura de 600,URTARorodape numa altitude do valor de P.
No caso de um rodapé especialico para a boaquina de lavar louça pode pedir ao service épos vendu um kit (32X3252) de fixação independente. Neste caso a altitude do rodapé está H = B - P (Fig. 10.2).


- TABELA PARA O CORTE DO RODAPÉ
| Altura do corte P = | ||||||||||||||
| B. J E | 10 | 15 | 20 | 25 | 30-75 | 80 | 85 | 90 | 95 | 100 | 105 | 110 | 115 | |
| 170 | 46 | 49 | 51 | 52 | 54 | 52 | 50 | 47 | 44 | 41 | 36 | 30 | 23 | |
| 165 | 42 | 45 | 47 | 48 | 50 | 48 | 46 | 43 | 40 | 37 | 32 | 27 | 20 | |
| 160 | 39 | 41 | 43 | 45 | 46 | 44 | 42 | 40 | 37 | 33 | 29 | 24 | 17 | |
| 155 | 35 | 38 | 40 | 41 | 43 | 40 | 39 | 36 | 34 | 30 | 26 | 21 | 15 | |
| 150 | 32 | 35 | 37 | 38 | 40 | 37 | 36 | 34 | 31 | 28 | 24 | 19 | 13 | |
| 145 | 30 | 32 | 34 | 36 | 37 | 35 | 33 | 31 | 29 | 25 | 22 | 17 | 12 | |
| 140 | 28 | 30 | 32 | 33 | 35 | 32 | 31 | 29 | 26 | 23 | 20 | 16 | 11 | |
| 135 | 26 | 28 | 30 | 31 | 32 | 30 | 29 | 27 | 24 | 22 | 18 | 14 | 10 | |
| 130 | 24 | 26 | 28 | 29 | 30 | 28 | 27 | 25 | 23 | 20 | 17 | 13 | 9 | |
| 125 | 23 | 24 | 26 | 27 | 29 | 27 | 25 | 23 | 21 | 19 | 16 | 12 | 8 | |
| 120 | 21 | 23 | 25 | 26 | 27 | 25 | 24 | 22 | 20 | 18 | 15 | 11 | 8 | |
| 115 | 20 | 22 | 23 | 24 | 26 | 24 | 22 | 21 | 19 | 17 | 14 | 11 | 7 | |
| 110 | 19 | 21 | 22 | 23 | 24 | 22 | 21 | 20 | 18 | 16 | 13 | 10 | 7 | |
| 105 | 18 | 20 | 21 | 22 | 23 | 21 | 20 | 19 | 17 | 15 | 12 | 10 | 6 | |
| 100 | 17 | 19 | 20 | 21 | 22 | 20 | 19 | 18 | 16 | 14 | 12 | 9 | 6 | |
| 95 | 16 | 18 | 19 | 20 | 21 | 19 | 18 | 17 | 15 | 13 | 11 | 9 | 6 | |
| 90 | 16 | 17 | 18 | 19 | 20 | 18 | 17 | 16 | 15 | 13 | 11 | 8 | 6 | |
| 85 | 15 | 16 | 17 | 18 | 19 | 18 | 17 | 15 | 14 | 12 | 10 | 8 | 5 | |
| 80 | 14 | 15 | 17 | 17 | 18 | 17 | 16 | 15 | 13 | 12 | 10 | 8 | 5 | |
