MODE D'EMPLOI DWF137DS BRANDT
PARTIE I : Version générique
TABLE des matières
CONSIGNES DE SÉCURITÉ

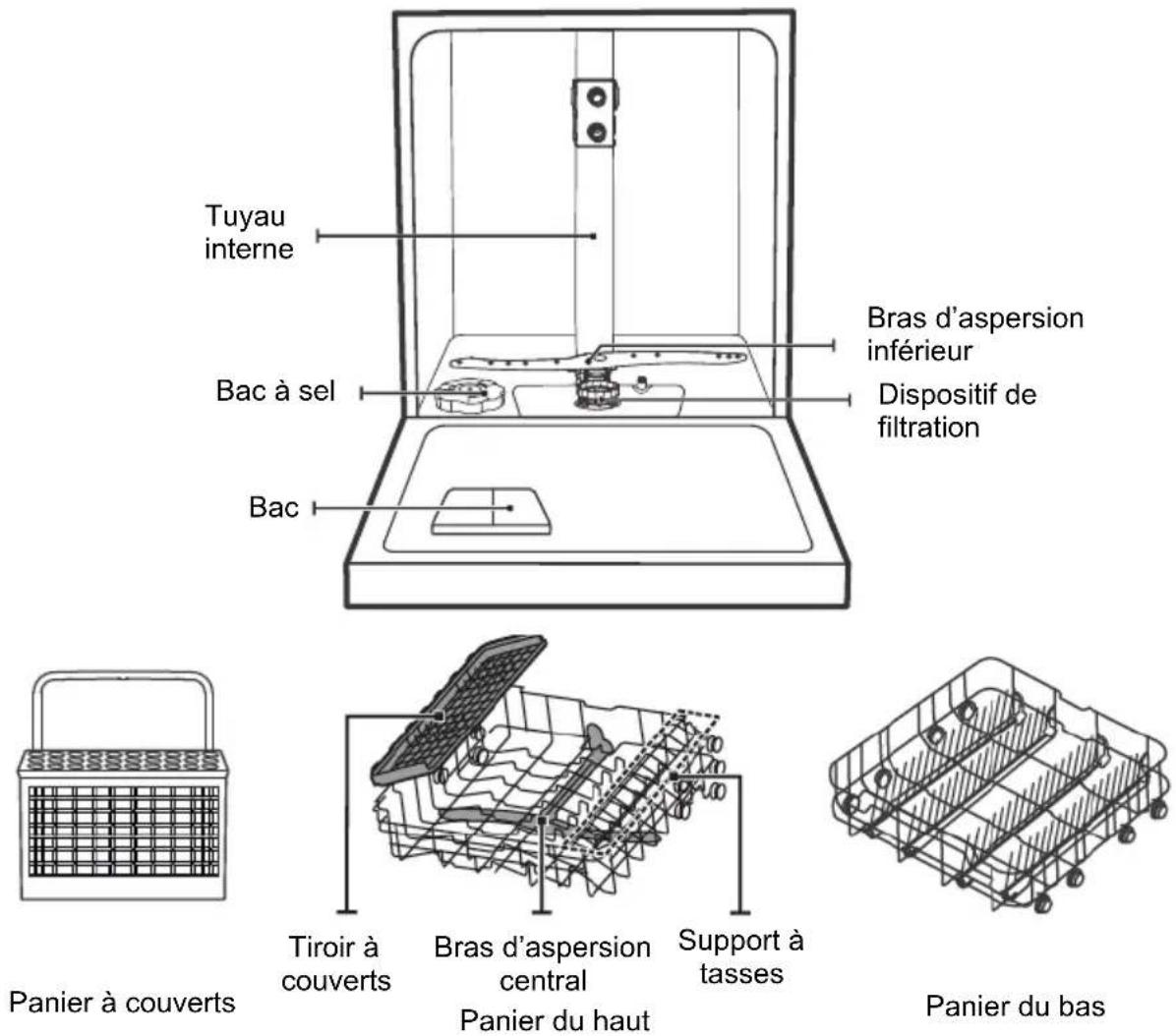

PRÉSENTATION DE L'APPAREIL
UTILISATION DE VOTRE LAVE-VAISSELLE
Ajout de sel dans l'adoucisseur
Conseils d'utilisation des paniers
ENTRETIEN ET NETTOYAGE
Entretien extérieur
Entretien intérieur
Entretien du lave-vaisselle
CONSIGNES D'INSTALLATION
Arrivée d'eau et vidange
Raccordement du tuyau de vidange
Positionnement de l'appareil
Installation sur pied
Encastrement (pour le modèle encastré)
GUIDE DE DÉPANNAGE

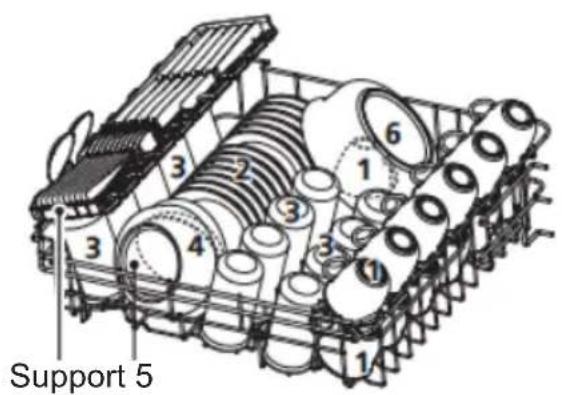

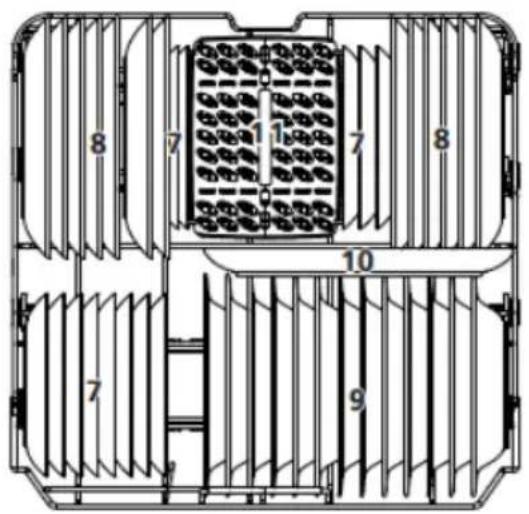

PROCÉDURE DE REMPLISSAGE DES PANIERS SELON
Remarque :
- Référez-vous à la rubrique Guide de dépannage : celle-ci peut vous aider à remédier vous-même à certains des problèmes les plus courants.
- Si vous ne pouvez pas remédier vous-même au problème, faites appel à un technicien professionnel.
- Conformément à sa politique d'évolution et de mise à jour constantes du produit, le fabricant est susceptible d'y apporter des modifications sans préavis.
- Si vous perdez ce mode d'emploi ou que celui-ci n'est plus à jour, vous pouvez en obtenir un nouveau auprès du fabricant ou du fournisseur responsable.
Avertissement!
Lorsque vous utilisez votre lave-vaisselle, observez les précautions indiquées ci-dessous :
- Seul un technicien qualifié peut procéder à l'installation et à la réparation de l'appareil.
- Cet appareil est exclusivement destiné à un usage domestique ainsi que pour des applications similaires telles que :
- cuisines dans des magasins, bureaux et autres environnements de travail;
- exploitations agricoles;
- hôtels, motels, chambres d'hôtes et autres environnements résidentiels;
- établissements de demi-pension.
- Les enfants âgés de 8 ans et plus, les personnes dont les capacités physiques, sensorielles ou mentales sont réduites et les personnes dénuées d'expérience ou de connaissances pertinentes ne sont autorisés à utiliser l'appareil que sous la responsabilité d'une personne expérimentée ou s'ils ont reçu les instructions nécessaires à l'utilisation sécurisée de l'appareil et s'ils comprennent les risques encourus.
- Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans supervision. (Pour EN 60335-1)
- Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissances, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables.
concernant l'utilisation de l'appareil. (For CEI 60335-1)
- Les matériaux d'emballage peuvent être dangereux pour les enfants !
- Cet appareil est exclusivement réservé à un usage domestique.
- Pour éviter tout risque d'électrocution, veillez à ne jamais immerger l'appareil, le câble ou la prise dans l'eau ou dans tout autre liquide. Veuillez débrancher l'appareil avant toute opération de nettoyage ou de maintenance de l'appareil.
- Pour nettoyer l'appareil, utilisez un chiffon doux imbibé d'eau savonneuse, puis essuyez l'appareil avec un chiffon sec.
Consignes de mise à la terre
- Cet appareil doit être mis à la terre. En cas de dysfonctionnement ou de panne, la mise à la terre de l'appareil permet de réduire les risques d'électrocution en assurant une voie de faible résistance pour le courant électrique. Cet appareil est équipé d'une prise conductrice de mise à la terre.
- La prise doit être branchée à une source adaptée qui est installée et mise à la terre conformément à l'ensemble des réglementations locales.
- Un mauvais branchement du conducteur de mise à la terre peut entraîner un risque d'électrocution.
- En cas de doute concernant la mise à la terre de l'appareil, faites appel à un électricien compétent ou à un représentant du service de réparation.
- Ne modifiez pas la fiche électrique fournie avec l'appareil.
- Si celle-ci n'est pas adaptée à votre prise, faites installer une prise adéquate par un électricien compétent.
- Veillez à ne pas abîmer, à ne pas vous asseoir et à ne
Pas monter sur la porte ni sur les paniers à vaisselle du lave-vaisselle.
- N'utilisez pas votre lave-vaisselle si toutes les parois ne sont pas correctement installées.
- Faites preuve de prudence lorsque vous ouvrez la porte du lave-vaisselle alors que celui-ci est en marche : de l'eau peut s'en échapper. Veillez à ne pas placer d'objets lourds et à ne pas monter sur la porte lorsque celle-ci est ouverte. L'appareil pourrait basculer.
- Lorsque vous chargez de la vaisselle sale :
1) Placez les éléments coupants de manière à ce qu'ils ne puissent pas endommager le joint de porte;
2) ATTENTION : les couteaux et autres ustensiles coupants doivent être placés dans le panier à couvert tête vers le bas ou en position horizontale.
- Certains détergents pour lave-vaisselle sont très alcalins. Ils peuvent être extrêmement dangereux en cas d'ingestion.
Évitez tout contact avec la peau et les yeux et éloignez les enfants du lave-vaisselle lorsque la porte de l'appareil est ouverte.
- À la fin du cycle de lavage, vérifiez que le détergent en poudre a été intégralement éliminé.
- Assurez-vous que tous vos ustensiles en plastique présentent la mention
- « lavable au lave-vaisselle » ou une autre mention équivalente avant de les laver dans l'appareil.
- Pour les ustensiles en plastique qui ne présentent aucune mention de ce type, vérifiez les recommandations du fabricant.
- Utilisez uniquement les produits détergents et les agents de rinçage recommandés pour les lave-vaisselles automatiques.
- N'utilisez jamais de savon, de lessive ou de produit de lavage à la main pour faire fonctionner votre lave-vaisselle.
- Veillez à toujours refermer la porte de l'appareil pour éviter tout risque de chute.
- Si le câble d'alimentation est endommagé, faites-le remplacer par le fabricant, par un réparateur agréé ou par une personne de compétence similaire afin d'éviter tout danger.
- Lors de l'installation de l'appareil, veillez à ne pas plier ou aplatir excessivement ou dangereusement le câble d'alimentation.
- Ne modifiez pas les commandes.
- L'appareil doit être raccordé à la valve d'alimentation principale en eau à l'aide de flexibles neufs. Ne réutilisez pas vos anciens flexibles.
- Dans un souci d'économie d'énergie, en mode veille, l'appareil s'éteint automatiquement si aucune opération n'est réalisée pendant 30 minutes.
- Ce produit dispose d'une capacité maximale de 13 couverts.
- La pression de l'eau à l'arrivée doit être égale ou inférieure à 1 MPa. La pression de l'eau à l'arrivée doit être égale ou supérieure à 0,04 MPa.
- Rendez-vous dans un centre de recyclage pour mettre au rebut l'appareil et son emballage. Pour ce faire, vous devrez couper le câble d'alimentation et rendre le système de fermeture de la porte inutilisable.
- L'emballage en carton est fabriqué à partir de papier recyclé et doit être jeté avec les déchets de papier pour être recyclé.
- En procédant à la mise au rebut de l'appareil dans les règles de l'art, vous contribuez à préserver l'environnement et la santé humaine, en veillant à ce que les déchets soient traités dans des conditions optimales.
- Pour plus d'informations concernant le recyclage de ce produit, veuillez contacter votre mairie et votre centre local de traitement des ordures ménagères.
- MISE AU REBUT : Ne jetez pas cet appareil avec les déchets municipaux non triés. Cet appareil est à mettre au rebut séparément pour pouvoir être traité de manière adaptée.
Important :
Pour garantir une performance optimale du lave-vaisselle, veuillez lire l'ensemble des consignes d'utilisation avant la première utilisation.
Remarque :
Les illustrations sont uniquement fournies à titre indicatif, les différents modèles peuvent varier. Interprétez les images en fonction de votre appareil.
Utilisation de votre lave-vaisselle

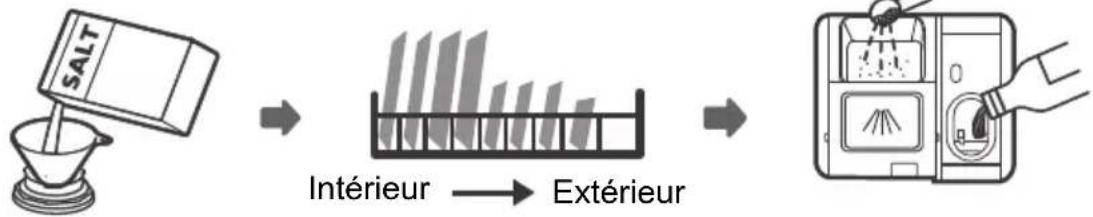

Avant d'utiliser votre lave-vaisselle :
- Réglez l'adoucisseur d'eau
- Ajoutez le sel dans l'adoucisseur
- Déposez la vaisselle sale

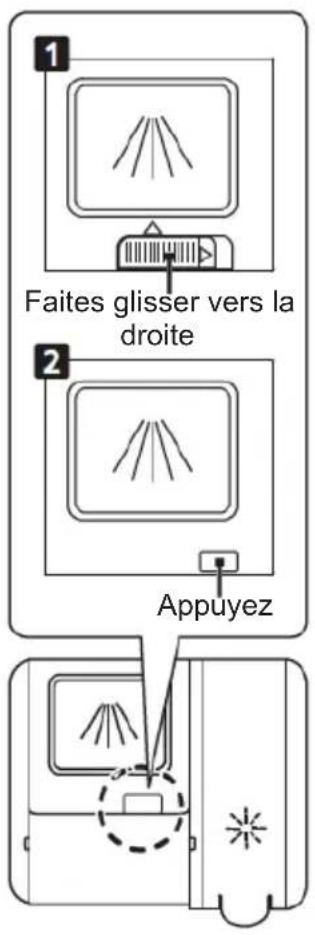

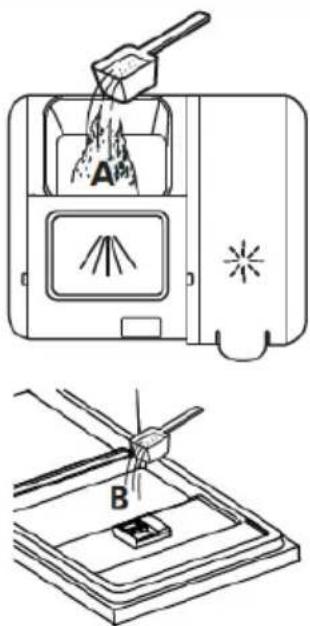

- Remplissez le bac à détergent
Veuillez vous reporter à la section 1 « Adoucisseur d'eau » de la PARTIBI : Version spéciale,
pour régler l'adoucisseur d'eau
Remarque :
Si votre modèle n'est pas équipé d'un adoucisseur d'eau, vous pouvez sauter cette rubrique. Veillez à toujours utiliser du sel conçu pour les lave-vaisselle. Le réservoir de sel est situé sous le panier du bas et doit être rempli selon la procédure suivante :
Avertissement
• N'utilisez que du sel conçu spécialement pour les lave-vaisselle ! Tout autre type de sel non adapté au lave-vaisselle, en particulier le sel de table, risque d'endommager l'adoucisseur d'eau. Si l'appareil est endommagé suite à l'utilisation de sel non adapté, le fabricant ne fournit aucune garantie et ne saurait être tenu pour responsable des dommages causés. - Veillez à ajouter du sel uniquement avant un cycle de lavage. Ceci permet d'empêcher que des grains de sel ou de l'eau salée éventuellement versés à côté demeurent dans le fond de l'appareil pendant une certaine durée, ce qui pourrait entraîner une corrosion de la surface.

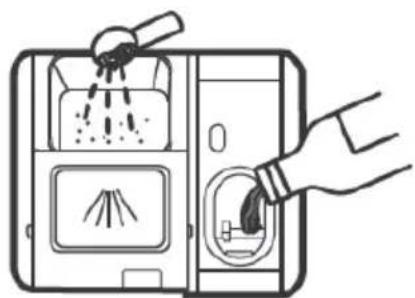

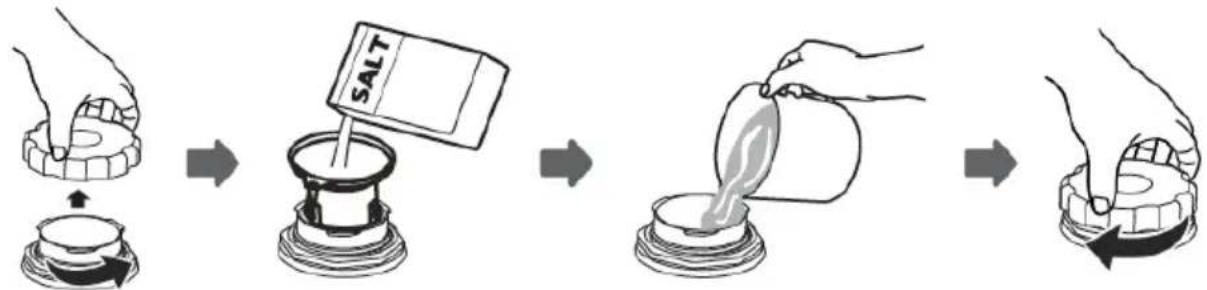

Pour ajouter le sel spécial lave-vaisselle, suivez la procédure ci-dessous :
- Retirez le panier du bas et dévissez le couvercle du réservoir.
- Positionnez l'extrémité de l'entonnoir (fourni) dans le trou et versez environ 1,5kg de sel pour lave-vaisselle.
- Remplissez le réservoir de sel d'eau jusqu'à atteindre le niveau maximal. Il est normal qu'une petite quantité d'eau sorte du réservoir de sel.
- Une fois le réservoir rempli, revissez le couvercle en serrant bien.
- Une fois le réservoir de sel rempli, le voyant d'alerte du sel s'éteint.
- Juste après avoir rempli le réservoir de sel, lancez un programme de lavage (nous recommandons un programme court) afin d’éviter que le système de filtration, la pompe ou tout autre composant important de l’appareil ne soit endommagé par l’eau salée. L’endommagement dû à l’eau salée n’est pas couvert par la garantie.
Remarque :
• Le réservoir de sel ne doit être rempli que lorsque le voyant d'alerte du sel ( ) du bandeau de commandes s'allume. Selon la vitesse de dissolution du sel, il est possible que le voyant d'alerte du sel reste allumé même après le remplissage du réservoir. Si le bandeau de commandes ne dispose pas de voyant d'alerte du sel (sur certains modèles), vous pouvez déterminer quand ajouter du sel dans l'adoucisseur en fonction du nombre de cycles exécutés par le lave-vaisselle. - Si vous avez versé du sel à côté du réservoir, lancez un programme de trempage ou un programme rapide pour l'éliminer.

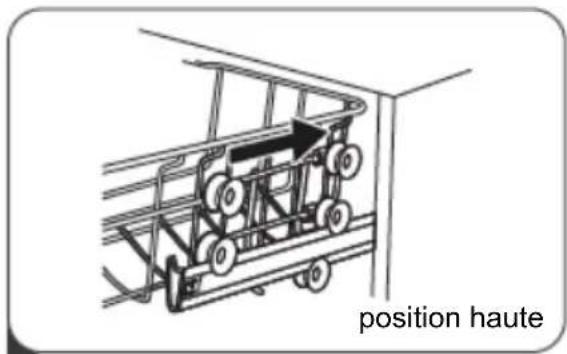

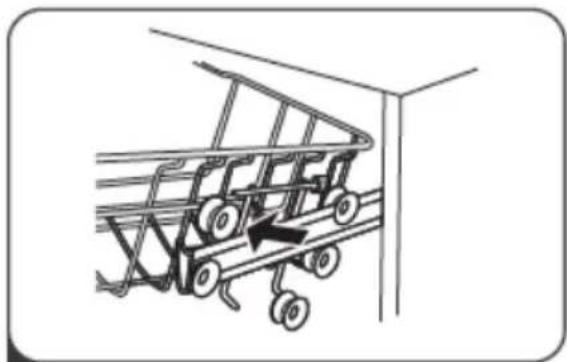

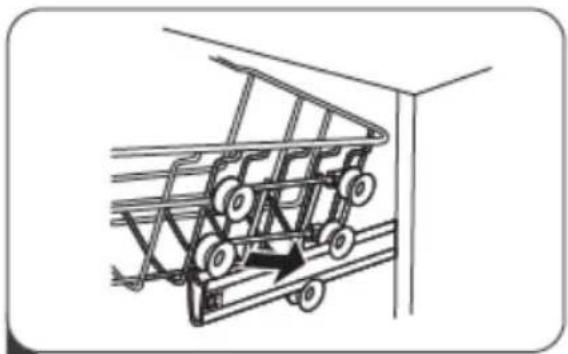

Réglage du panier du haut
Vous pouvez aisément régler la hauteur du panier du haut pour l'adapter à des plats plus grands disposés dans le panier du haut ou celui du bas.
Pour régler la hauteur du panier du haut, suivez les étapes ci-dessous :
1 Sortez le panier du haut.
2 Retirez le panier du haut.
3 Remettez en place le panier du haut sur la coulisse supérieure ou inférieure.
4 Rentrez le panier du haut.

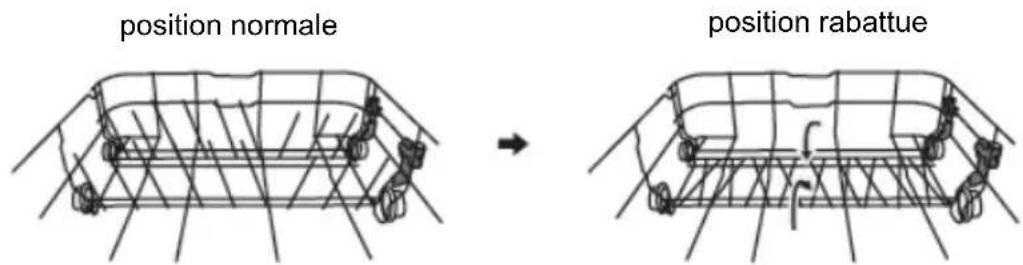

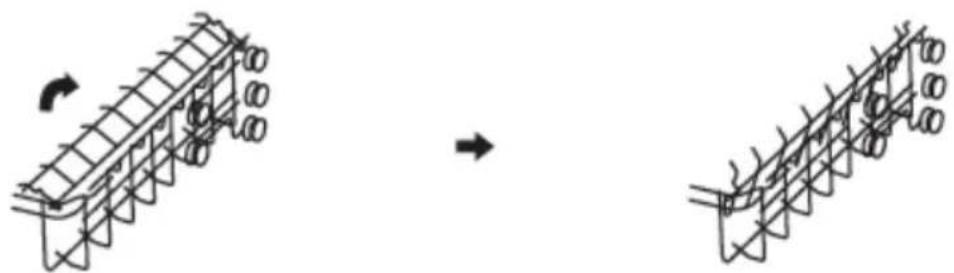

Rabattre les supports-tasses
Pour libérer de la place pour les éléments plus grands dans le panier du haut, rabattez le support à tasses vers le haut. Vous pouvez poser les grands verres contre ce support. Vous pouvez également le retirer lorsque vous n'en avez plus l'utilité.

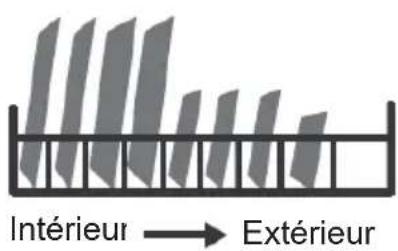

Les tiges du panier du bas permettent de déposer les assiettes et les plateaux. Vous pouvez les rabattre afin de libérer de la place pour les plats plus grands.
Porte et joint de porte
Nettoyez régulièrement les joints de porte à l'aide d'un chiffon humide non abrasif pour retirer les résidus alimentaires. Lorsque vous remplissez votre lave-vaisselle, il arrive que des résidus alimentaires ou liquides tachent les côtés de la porte de l'appareil. Ces surfaces se trouvent à l'extérieur de la zone de lavage et sont hors de portée de l'eau propulsée par les bras d'aspersion. Il convient d'essuyer les éventuels dépôts avant de fermer la porte.
Bandeau de commande
Pour nettoyer le bandeau de commande, essuyez-le uniquement avec un chiffon humide non abrasif.
Avertissement!
- Pour éviter que l'eau ne pénètre dans le dispositif de fermeture de la porte et les composants électroniques, n'utilisez jamais de produits nettoyants en spray.
- N'utilisez jamais de nettoyants abrasifs ou d'éponges à récurer sur les surfaces extérieures, car cela risquerait de rayer le revêtement. Certains essuie-tout peuvent également rayer la surface ou y laisser des marques.
Système de filtration
Le système de filtration situé en bas de l'appareil retient les gros débris pendant le cycle de lavage. Les résidus collectés peuvent boucher les filtres. Vérifiez régulièrement l'état des filtres et nettoyez-les si nécessaire en les passant sous l'eau. Suivez la procédure ci-dessous pour nettoyer les filtres de la zone de lavage.
Remarque :
Les illustrations sont uniquement fournies à titre indicatif, les différents modèles de systèmes de filtration et de bras d'aspersion peuvent varier.

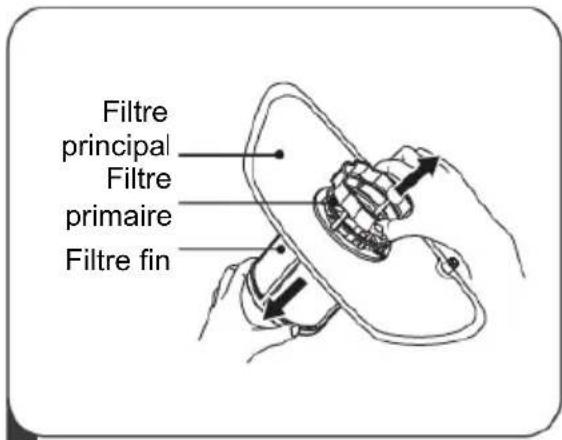

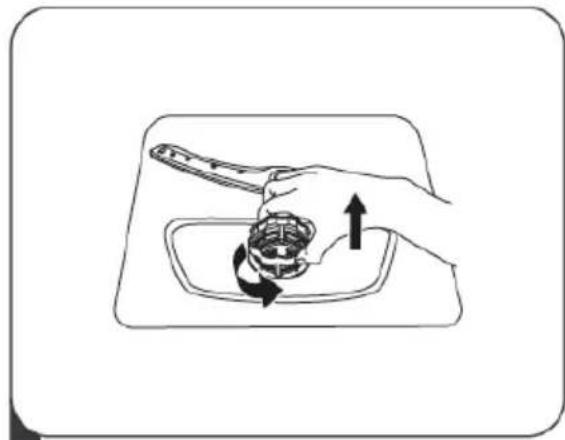

Tenez le filtre primaire et tournez-le dans le sens antihoraire pour le déverrouiller. Soulevez le filtre, puis sortez-le du lave-vaisselle.
Vous pouvez retirer le filtre fin situé en bas du dispositif de filtration. Démontez le filtre primaire du filtre principal en appuyant délicatement sur les languettes situées en haut avant de retirer le filtre.

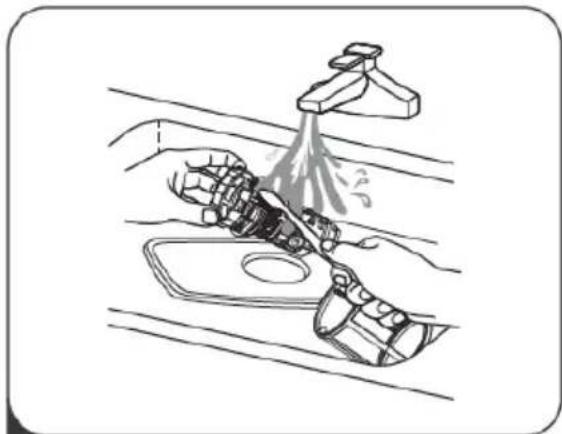

Rincez le filtre sous l'eau du robinet pour en retirer les principaux résidus alimentaires. Pour un nettoyage plus efficace, utilisez une brosse de nettoyage non abrasive.

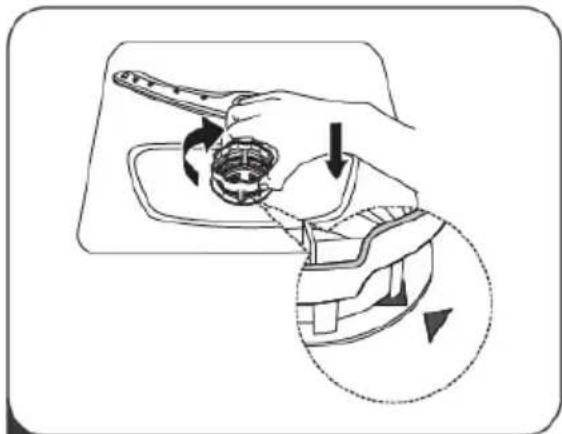

Remontez les filtres en suivant les étapes de démontage dans l'ordre inverse, replacez le dispositif de filtration et tournez-le dans le sens horaire jusqu'à la flèche de fermeture.
Avertissement!
- Ne serrez pas excessivement les filtres. Remontez les filtres dans l'ordre en vissant bien pour éviter que de gros résidus ne pénètrent dans le système et n'entraînent un blocage.
- N'utilisez jamais le lave-vaisselle sans les filtres. Un filtre mal remis en place peut réduire le niveau de performance de l'appareil et endommager votre vaisselle.
Bras d'aspersion
Il est nécessaire de nettoyer les bras d'aspersion régulièrement afin d'éviter que les particules chimiques de l'eau dure ne bouchent les buses et les roulements des bras d'aspersion.
Pour nettoyer les bras d'aspersion, suivez les consignes ci-dessous :

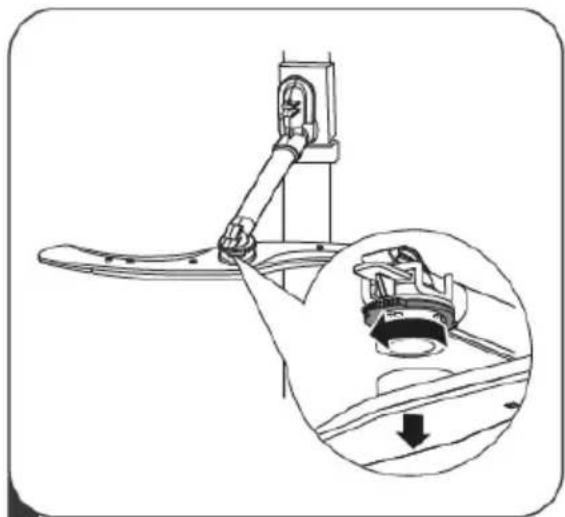

Pour retirer le bras d'aspersion supérieur, maintenez l'écrou et faites tourner le bras dans le sens des aiguilles d'une montre.

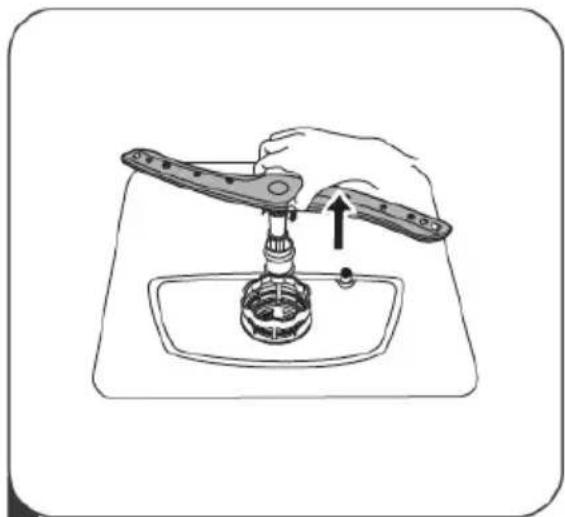

2 Pour retirer le bras d'aspersion inférieur, tirez-le vers le haut.
3 Lavez les bras dans de l'eau tiède et savonneuse et nettoyez les buses à l'aide d'une brosse souple. Rincez-les complètement, puis remettez-les en place.
Précautions antigivre
Pensez à prendre des mesures de protection contre le givre pour votre lave-vaisselle en hiver. Après chaque cycle de lavage, suivez la procédure ci-dessous :
- Mettez le lave-vaisselle hors tension au niveau de la source d'alimentation.
- Coupez l'arrivée d'eau et débranchez le tuyau d'arrivée d'eau du robinet d'alimentation.
- Vidangez l'eau du tuyau d'arrivée d'eau et du robinet d'eau. (Servez-vous d'une casserole pour récupérer l'eau)
- Rebranchez le tuyau d'arrivée d'eau au robinet d'alimentation.
- Retirez le filtre au fond de la cuve et épongez l'eau résiduelle dans le bassin.
Après chaque lavage
Après chaque lavage, coupez l'arrivée d'eau et laissez la porte légèrement ouverte afin que l'humidité et les odeurs puissent s'échapper.
Débrancher la prise
Débranchez la prise avant toute opération de nettoyage ou de maintenance.
Nettoyage sans solvants ni produits abrasifs
Pour nettoyer l'extérieur et les pièces en caoutchouc de votre lave-vaisselle, n'utilisez ni solvants, ni produits de nettoyage abrasifs. Tenez-vous-en à un chiffon imbibé d'eau tiède et savonneuse.
Pour diminuer les traces présentes sur les surfaces internes, utilisez un chiffon humidifié à l'eau avec un peu de vinaigre ou un produit de nettoyage spécifiquement conçu pour les lave-vaisselle.
En cas de non-utilisation prolongée
Il est recommandé de lancer un cycle de lavage à vide, puis de débrancher la prise, de couper l'arrivée d'eau et de laisser la porte légèrement entrouverte. Ceci permettra d'optimiser la durée de vie des joints de porte et d'empêcher la formation d'odeurs à l'intérieur de l'appareil.
Déplacer l'appareil
Si vous devez déplacer l'appareil, essayez de le maintenir en position verticale. En cas de nécessité absolue, vous pouvez le positionner sur l'arrière.
Joints
L'un des facteurs qui favorisent la formation d'odeurs dans le lave-vaisselle est la présence de résidus alimentaires dans les joints. Un nettoyage régulier des joints à l'aide d'une éponge humide permettra d'éviter ce phénomène.
Risque d'électrocution
Coupez l'électricité avant d'installer le lave-vaisselle.
Le non-respect de cette consigne peut entraîner un risque de décès ou d'électrocution.
Attention
Le raccordement des tuyaux et des équipements électriques doit être effectué par des professionnels.
- Pour votre sécurité:
- N'utilisez pas de rallonge ou d'adaptateur avec cet appareil.
- Quelles que soient les circonstances, veillez à ne jamais couper ou retirer les branchements de mise à la terre.
Alimentation électrique
Référez-vous à la plaque signalétique de l'appareil pour connaître la tension requise afin de brancher votre lave-vaisselle à une source d'alimentation adaptée. Utilisez le fusible 10 A/13 A/16 A, le fusible temporisé ou le disjoncteur recommandés et aménagez un circuit distinct réservé à cet appareil.
Raccordement électrique
Vérifiez que la tension et la fréquence de l'alimentation correspondent à la plaque signalétique. Veillez à ne brancher la prise au secteur qu'une fois la mise à la terre assurée. Si la prise électrique à laquelle l'appareil doit être branché n'est pas adaptée, remplacez-la plutôt que d'utiliser un adaptateur ou autre dispositif, lesquels pourraient entraîner une surchauffe et des brûlures.

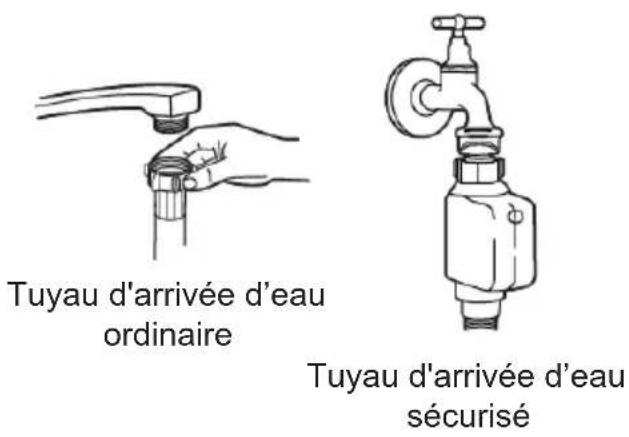

Raccordement à l'eau froide
Raccordez le tuyau d'arrivée d'eau froide à un raccord fileté 3/4 et assurez-vous qu’il soit bien serré. Si vos tuyaux d’eau sont neufs ou n’ont pas été utilisés pendant une durée importante, laissez d’abord couler l’eau pour vous assurer qu’elle soit claire. Cette précaution est nécessaire pour éviter le risque que l’arrivée d’eau soit bloquée et endommage l’appareil.
Le tuyau d'arrivée d'eau sécurisé a une double paroi. Ce système intervient en bloquant l'arrivée d'eau si le tuyau est endommagé ou que le sas d'air situé entre le tuyau d'arrivée d'eau et le flexible extérieur est rempli d'eau.
Avertissement
Un tuyau fixé à un robinet pulvérisateur peut exploser s'il est installé sur la même arrivée d'eau que le lave-vaisselle. Si votre évier en est équipé, nous vous recommandons de démonter le tuyau et d'obstruer l'ouverture.
- Retirez complètement les flexibles fournis du compartiment de stockage situé à l'arrière du lave-vaisselle.
- Vissez le flexible d'arrivée au robinet à l'aide d'un raccord fileté 3/4.
- Ouvrez entièrement l'arrivée d'eau avant de démarrer le lave-vaisselle.
- Coupez l'eau.
- Dévissez le tuyau d'arrivée d'eau sécurisé du robinet.

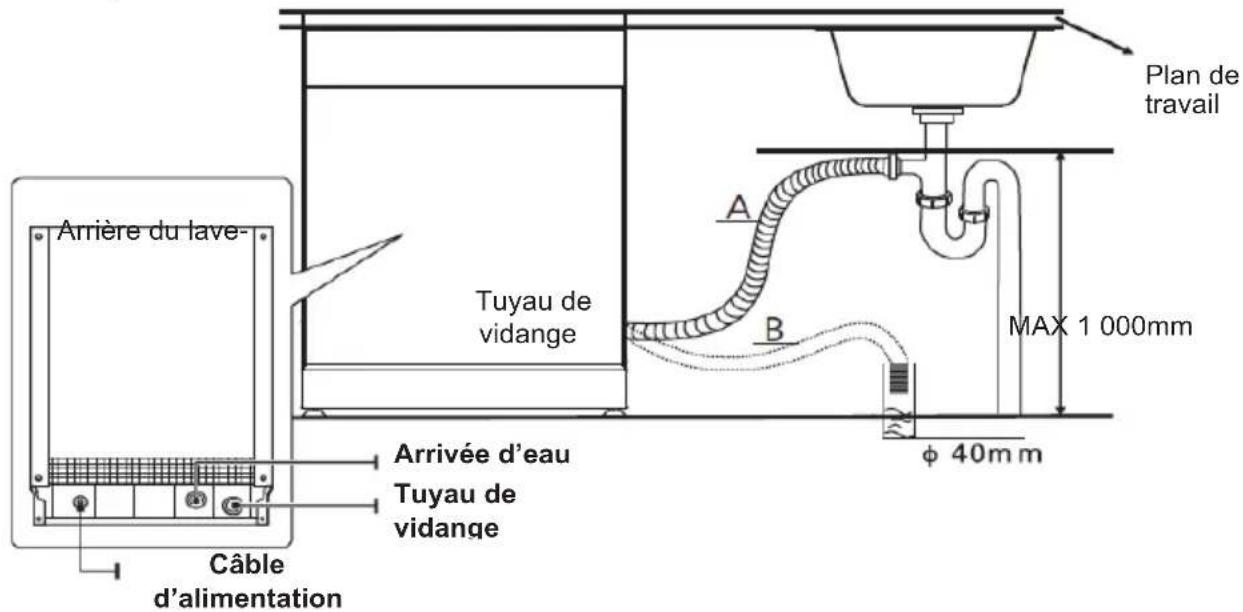

Raccordement du tuyau de vidange

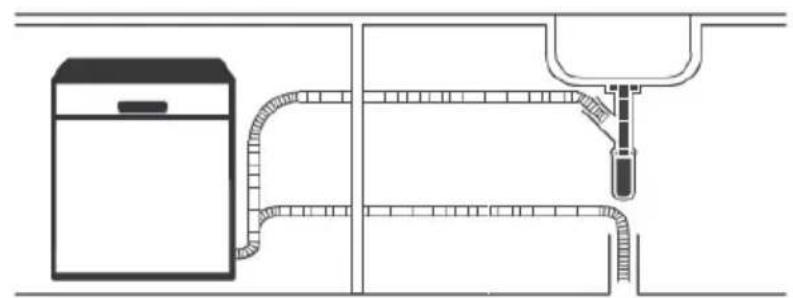

Insérez le tuyau de vidange dans un conduit d'évacuation de diamètre 4 cm minimum, ou laissez-le couler dans l'évier en veillant à éviter de le plier ou de le pincer. La hauteur du conduit d'évacuation doit être inférieure à 1 000 mm. Afin d'éviter tout refoulement, l'extrémité du tuyau ne doit pas être immergée dans l'eau.
⚠ Veuillez fixer le tuyau de vidange en position A ou B de manière à ce qu’il tienne bien en place
Si l'évier est situé à plus de 1 000 mm du sol, l'excédent d'eau demeurant dans les tuyaux ne peut être évacué directement dans l'évier. Il sera nécessaire d'évacuer l'excédent d'eau dans un bol ou un autre récipient adapté et maintenu à l'extérieur et à un niveau inférieur à celui de l'évier.
Sortie d'eau
Raccordez le tuyau de vidange. Le tuyau de vidange doit être correctement installé pour éviter toute fuite d'eau. Assurez-vous que le tuyau de vidange n'est ni plié, ni écrasé.
Tuyau de rallonge
Si vous avez besoin d'un tuyau de rallonge pour la vidange, veillez à bien utiliser un tuyau similaire.
Celui-ci ne doit pas excéder 4 mètres de longueur, à défaut de quoi la performance du lave-vaisselle pourrait être réduite.
Raccordement du siphon
Le raccordement à l'évacuation doit se situer à moins de 100 cm de hauteur (maximum) par rapport au bas du lave-vaisselle. Le tuyau de vidange doit être fixé
Positionnement de l'appareil
Installez l'appareil dans le lieu souhaité. L'arrière de l'appareil doit être placé contre le mur, et les parois latérales contre les parois ou murs adjacents. Le lave-vaisselle est équipé de tuyaux d'arrivée d'eau et de vidange qui peuvent être positionnés aussi bien à gauche qu'à droite de l'appareil afin de faciliter son installation.

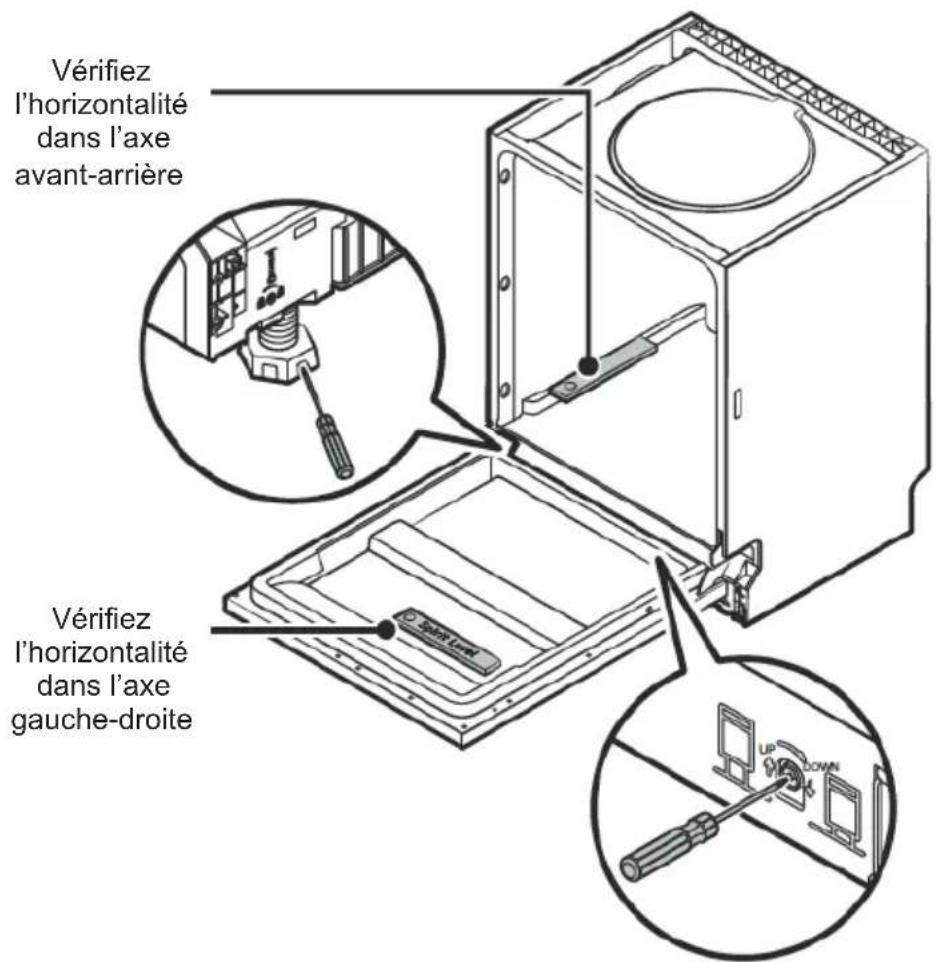

Mise à niveau de l'appareil
Une fois l'appareil installé à l'emplacement prévu, vous pouvez ajuster la hauteur du lave-vaisselle en réglant le niveau des pieds.
Dans tous les cas, l'appareil ne doit pas être incliné à plus de 2°.
Uniquement applicable aux appareils installés sur pied.

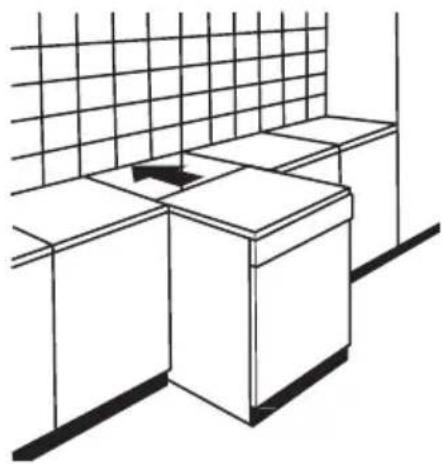

Installation entre des placards
La hauteur de ce lave-vaisselle, 845 mm, est prévue pour permettre son installation entre des placards de même hauteur dans les cuisines équipées modernes. Les pieds peuvent être réglés afin d'atteindre la hauteur souhaitée. Le panneau supérieur stratifié ne requiert aucun entretien spécifique, car il résiste à la chaleur et a une protection anti-rayure et anti-tache.
Installation sous un plan de travail
(En cas d'installation sous un plan de travail existant)

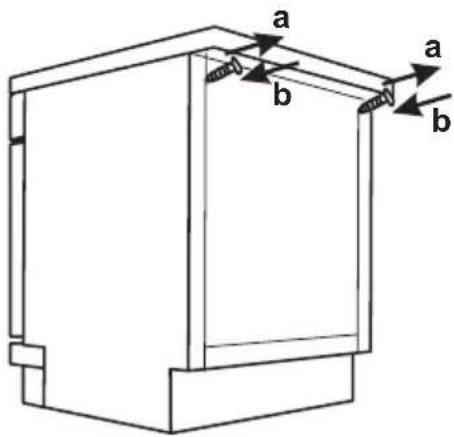

La plupart des cuisines équipées modernes ont un seul plan de travail sous lequel sont installés les placards et les appareils électroménagers. Dans ce cas, retirez le panneau supérieur du lave-vaisselle en dévissant les vis situées sous le rebord arrière (a).
Attention
Après avoir retiré le panneau supérieur, revissez les vis sous le rebord arrière (b).
La hauteur du lave-vaisselle est alors de 815 mm, conformément aux réglementations internationales (normes ISO), ce qui correspond parfaitement à la hauteur du plan de travail de la cuisine.
Étape 1. Sélection de l'emplacement le plus adapté au lave-vaisselle
Le lave-vaisselle doit être installé à proximité des conduites d'arrivée et d'évacuation de l'eau ainsi que de l'alimentation électrique.

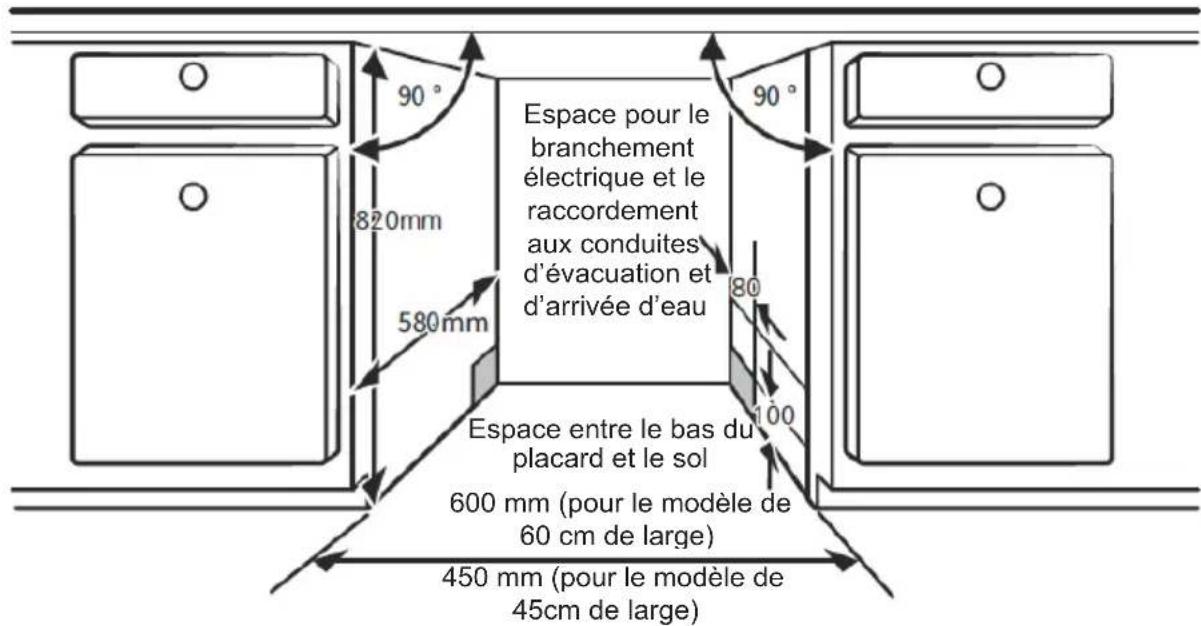

Illustrations des dimensions du lieu d'installation et de la position d'installation du lave-vaisselle.
- Moins de 5 mm entre le haut du lave-vaisselle et le plan de travail ; paroi extérieure alignée sur les placards.

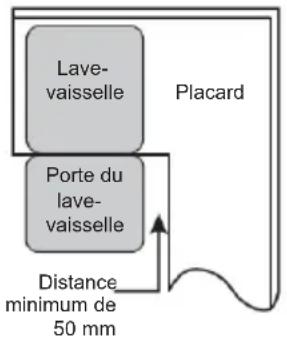

- Si le lave-vaisselle est installé près d'un angle, prévoyez une distance de sécurité pour l'ouverture de la porte.
Remarque :
En fonction de l'emplacement de votre prise électrique, il est possible que vous deviez découper une ouverture dans la paroi latérale du placard adjacent.

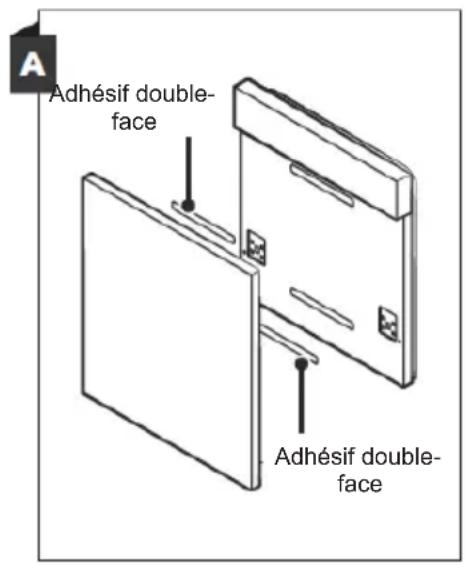

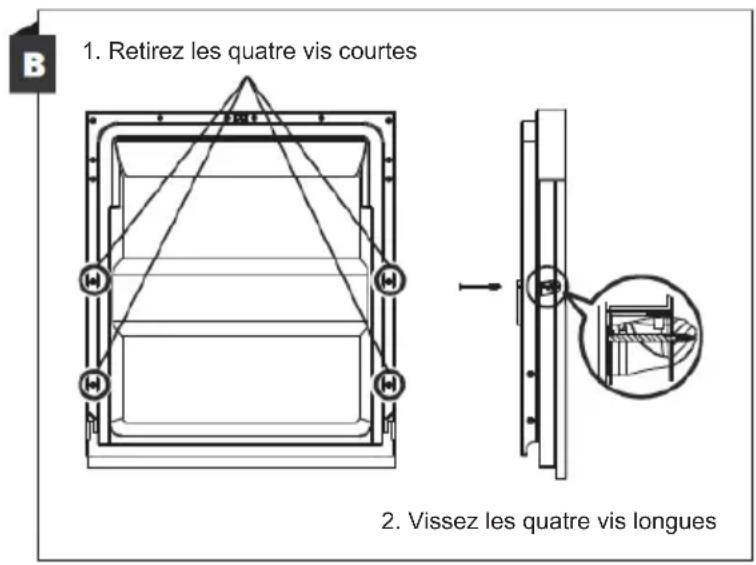

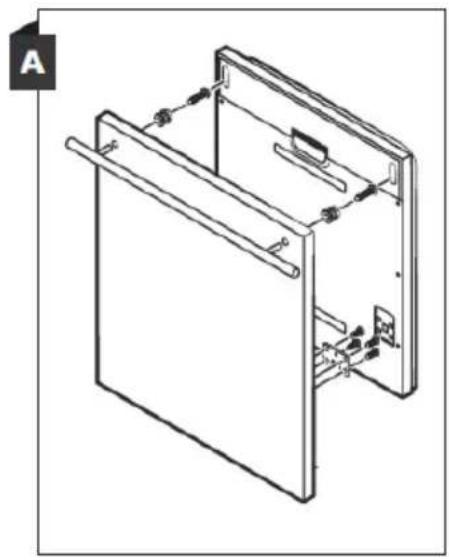

Étape 2. dimensions et installation du panneau d'habillage
Le panneau d'habillage en bois doit être découpé aux dimensions indiquées sur le schéma d'installation.
Modèle semi-intégrable
Séparez les faces A et B de l'adhésif double-face, collez la face A sur le panneau d'habillage en bois et la face B feutrée sur la porte extérieure du lave-vaisselle (cf. figure A). Après avoir positionné le panneau, fixez-le à la porte à l'aide des vis et des écrous (cf. figure B).
Modèle intégrable
Installez le crochet sur le panneau d'habillage en bois et insérez-le dans la fente de la porte du lave-vaisselle (cf. figure A). Après avoir positionné le panneau, fixez-le à la porte à l'aide des vis et des écrous (cf. figure B).

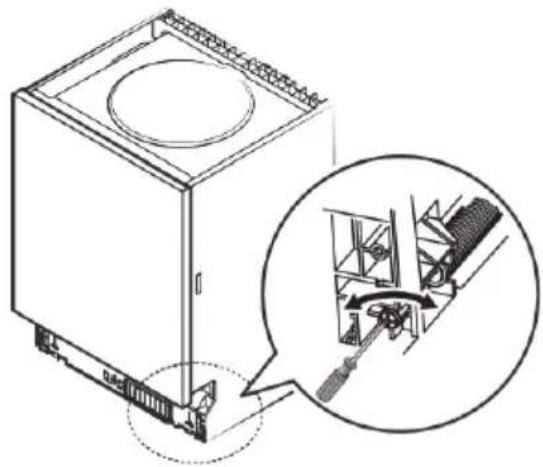

Étape 3. réglage de la tension du ressort de porte
- Les ressorts de porte sont réglés en usine à une tension adaptée à la porte extérieure. En cas d'installation d'un panneau d'habillage en bois, vous devrez régler la tension du ressort de porte. Faites tourner la vis de réglage afin de tendre ou de relâcher le câble en acier.
- La tension du ressort de porte est idéale lorsque la porte demeure à l'horizontale quand elle est entièrement ouverte, mais se relève pour se fermer d'une légère pression du doigt.
Étape 4. étapes d'installation du lave-vaisselle
Veuillez vous reporter aux étapes d'installation indiquées sur les schémas d'installation.
- Fixez la bande de condensation sous le plan de travail. Veillez à ce que la bande de condensation soit alignée sur le bord du plan de travail. (Étape 2)
- Raccordez le tuyau d'arrivée d'eau au conduit d'arrivée d'eau froide.
- Raccordez le tuyau d'évacuation.
- Branchez le câble d'alimentation.
- Mettez le lave-vaisselle à l'emplacement souhaité. (Étape 4)
- Mettez le lave-vaisselle à niveau. Vous pouvez régler le pied arrière depuis l'avant du lave-vaisselle en tournant la vis cruciforme située au milieu de la base du lave-vaisselle à l'aide d'un tournevis cruciforme. Pour ajuster le pied avant, tournez-le à l'aide d'un tournevis plat jusqu'à ce que le lave-vaisselle soit à niveau. (Étape 5 à Étape 6)
- Installez le panneau d'habillage sur la porte extérieure du lave-vaisselle. (Étape 7 à Étape 10)
- Réglez la tension des ressorts de porte à l'aide d'une clé Allen en tournant dans le sens des aiguilles d'une montre pour resserrer les ressorts de porte gauche et droite. Le non-respect de cette consigne pourrait endommager votre lave-vaisselle. (Étape 11)

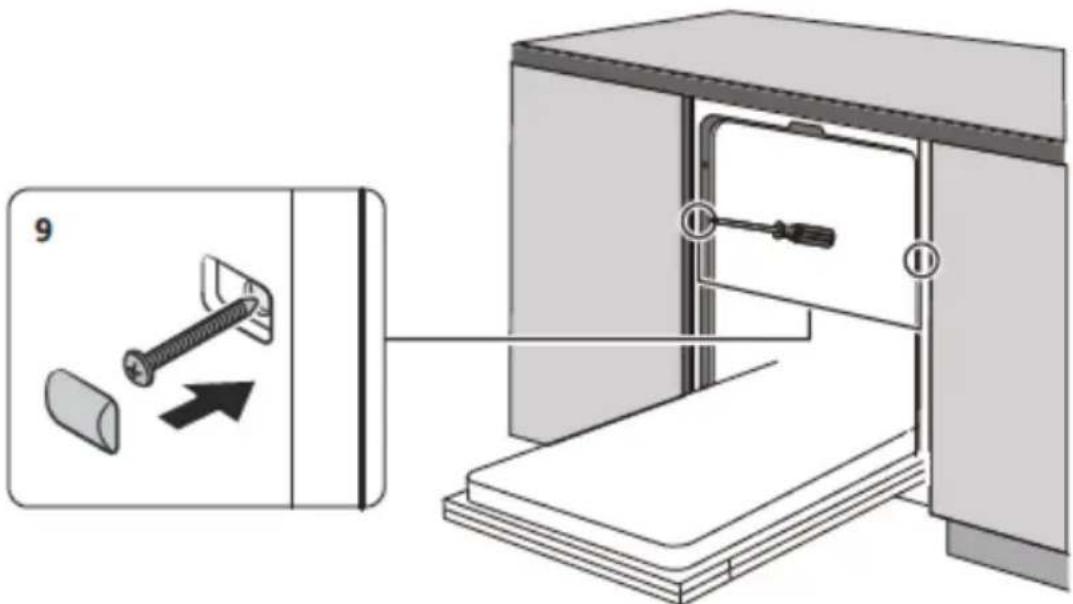

- Le lave-vaisselle doit être correctement fixé. Fixez le panneau latéral à l'aide de vis.
Étape 5. mise à niveau du lave-vaisselle
Le lave-vaisselle doit être mis à niveau afin d'assurer le bon fonctionnement des paniers à vaisselle et les performances de lavage.
- Placez un niveau à bulle sur la porte et la glissière du panier à l’intérieur de la cuve, conformément à l’illustration, afin de vérifier que le lave-vaisselle est horizontal.
- Mettez le lave-vaisselle à niveau en ajustant individuellement les trois pieds de réglage.
- Lors de la mise à niveau, veillez à ce que le lave-vaisselle ne se renverse pas.
Remarque :
La hauteur de réglage maximum des pieds est de 50 mm.
Avant de faire appel à un technicien
Vous référer aux tableaux suivants peut vous éviter de devoir appeler un technicien.
| Problème | Causes possibles | Que faire ? |
| Le lave-vaisselle ne démarre pas | Un fusible ou le disjoncteur a sauté. | Changez le fusible ou rétablissez le disjoncteur. Débranchez tous les autres appareils électriques branchés sur le même circuit que votre lave-vaisselle. |
| L'appareil n'est pas sous tension. | Vérifiez que le lave-vaisselle est sous tension et que la porte est bien fermée. Vérifiez que le câble d'alimentation est bien branché à la prise secteur. |
| La pression de l'eau est faible | Vérifiez que l'arrivée d'eau est bien raccordée et que le robinet est ouvert. |
| La porte du lave-vaisselle n'est pas bien fermée. | Assurez-vous de bien fermer la porte et de bien fermer le loquet. |
| Le lave-vaisselle ne pompe pas d'eau | Le tuyau de vidange est tordu ou coincé. | Vérifiez l'état du tuyau de vidange |
| Le filtre est bouché. | Vérifiez l'état du filtre primaire. |
| L'évier est bouché. | Vérifiez l'état de l'évier de votre cuisine afin de vous assurer qu'il n'est pas bouché. Si l'eau de votre évier ne s'évacue pas correctement, il est probable que vous deviez faire appel à un plombier plutôt qu'à un technicien spécialisé dans les lave-vaisselle. |
| Mousse dans la cuve | Le détergent n'est pas adapté. | Utilisez uniquement du détergent spécial lave-vaisselle pour éviter la mousse. Le cas échéant, ouvrez le lave-vaisselle et laissez la mousse s'évaporer. Ajoutez 4 litres d'eau froide en bas du lave-vaisselle. Fermez la porte du lave-vaisselle, puis sélectionnez n'importe quel cycle. Le lave-vaisselle commencepar vidanger l'eau. Ouvrez la porte une fois la vidange terminée et vérifiez que la mousse a bien disparu. Renouvelez l'opération si nécessaire. |
| Du produit de rinçage a été renversé. | Nettoyez toujours immédiatement le produit de rinçage renversé. |
| Intérieur de la cuve taché | Du détergent contenant du colorant a été utilisé. | Vérifiez que le détergent utilisé ne comporte aucun colorant. |
| Pellicule blanche sur les surfaces internes | Il s'agit de minéraux présents dans l'eau dure. | Pour nettoyer les parois internes, utilisez une éponge humide avec du détergent pour lave-vaisselle et veillez à porter des gants en caoutchouc. N'utilisez jamais d'autres produits que ceux qui sont destinés aux lave-vaisselle afin d'éviter tout risque de formation de mousse. |
| Taches de rouille sur les couverts | Les couverts tachés ne sont pas résistants à la corrosion. | Évitez de placer dans le lave-vaisselle des couverts qui ne résistent pas à la corrosion. |
| Aucun programme n'a été lancé après l'ajout du sel pour lave-vaisselle. Des traces de sel se sont mêlées au cycle de lavage. | Lancez toujours un programme de lavage à vide après avoir ajouté du sel. Ne sélectionnez pas la fonction Turbo (si celle-ci est disponible) après avoir ajouté du sel. |
| Le couvercle de l'adoucisseur n'est pas bien fermé. | Vérifiez que le couvercle de l'adoucisseur est bien fermé. |
| Bruits de choc dans le lave-vaisselle | Un des bras d'aspersion se heurte contre l'un des ustensiles présents dans le panier situé en-dessous. | Mettez le programme en pause et réorganisez les ustensiles qui bloquent le bras d'aspersion. |
| Cliquetis dans le lave-vaisselle | Des couverts ont été renversés dans le lave-vaisselle. | Mettez le programme en pause et réorganisez la disposition de vos couverts. |
| Bruits de choc dans les conduits d'eau | Ceci peut être dû à l'installation sur place ou aux sections des conduits. | Ceci n'a aucun impact sur la performance du lave-vaisselle. Si vous avez des doutes, faites appel à un plombier qualifié. |
| La vaisselle n'est pas propre | La vaisselle n'a pas été correctement placée dans le lave-vaisselle. | Reportez-vous à la PARTIE II « Préparation et chargement de la vaisselle ». |
| Le programme choisi n'était pas assez puissant. | Sélectionnez un programme plus intensif. |
| La vaisselle n'est pas propre. | La quantité de détergent n'était pas suffisante. | Ajoutez plus de détergent ou changez de détergent. |
| Des ustensiles bloquent la course des bras d'aspersion. | Réorganisez la disposition de vos ustensiles afin que les bras d'aspersion puissent tourner librement. |
| Le dispositif de filtration n'est pas propre ou n'est pas correctement fixé à la base du lave-vaisselle. Ceci peut entraîner l'obstruction des buses des bras d'aspersion. | Nettoyez et/ou replacez correctement le dispositif de filtration. Nettoyez les bras d'aspersion. |
| Verres troubles. | Association d'une eau douce avec trop de détergent. | Utilisez moins de détergent si vous avez une eau douce, et sélectionnez un cycle plus court pour laver les verres et les rendre plus propres. |
| Taches blanches sur les ustensiles et les verres. | Une eau dure peut entraîner des dépôts de calcaire. | Ajoutez du détergent. |
| Traces noires ou grises sur la vaisselle | Des ustensiles en aluminium ont frotté contre votre vaisselle | Nettoyez la vaisselle à l'aide d'un produit abrasif doux pour éliminer les traces. |
| Résidu de détergent dans le bac | Des ustensiles bloquent le bac à détergent | Réorganisez la disposition de votre vaisselle. |
| La vaisselle n'est pas sèche | Mauvaise disposition des ustensiles | Respectez les consignes de remplissage du lave-vaisselle. |
| La vaisselle a été sortie trop tôt | Ne videz pas votre lave-vaisselle immédiatement après le cycle de lavage. Ouvrez légèrement la porte pour que la vapeur puisse s'échapper. Attendez que la température intérieure du lave-vaisselle ait suffisamment baissé pour retirer la vaisselle. Videz en priorité le panier du bas afin d'éviter que l'eau du panier du haut ne coule dessus. |
| La vaisselle n'est pas sèche | Le programme choisi n'était pas adapté. | Avec un programme court, la température de lavage est moins importante, ce qui réduit la performance de lavage. Choisissez un programme de longue durée. |
| Les couverts présentent un revêtement de mauvaise qualité. | L'évacuation de l'eau est plus difficile sur les revêtements de mauvaise qualité. Les couverts ou plats de ce type ne sont pas adaptés au lavage en lave-vaisselle. |
1. Panier du haut :
| Numéro | Type de vaisselle |
| 1 | Tasses |
| 2 | Soucoupes |
| 3 | Verres |
| 4 | Petits bols de service |
| 5 | Moyens bols de service |
| 6 | Grands saladiers de service |
2. Panier du bas :
| Numéro | Type de vaisselle |
| 7 | Assiettes à dessert |
| 8 | Assiettes plates |
| 9 | Assiettes creuses |
| 10 | Plateaux ovales |
| 11 | Panier à couverts |

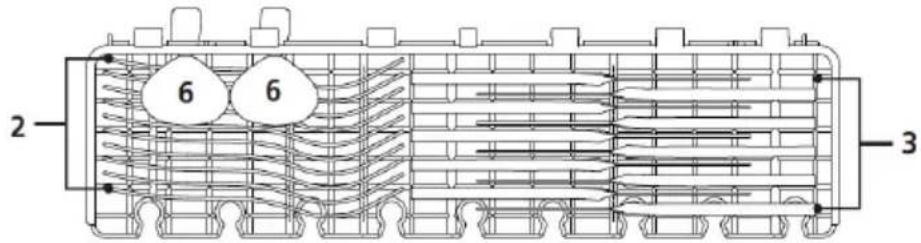

3. Tiroir à couverts :
Remarque :
Placez les ustensiles plats et légers sur l'étagère. Le poids total est inférieur à 1,5 kg.

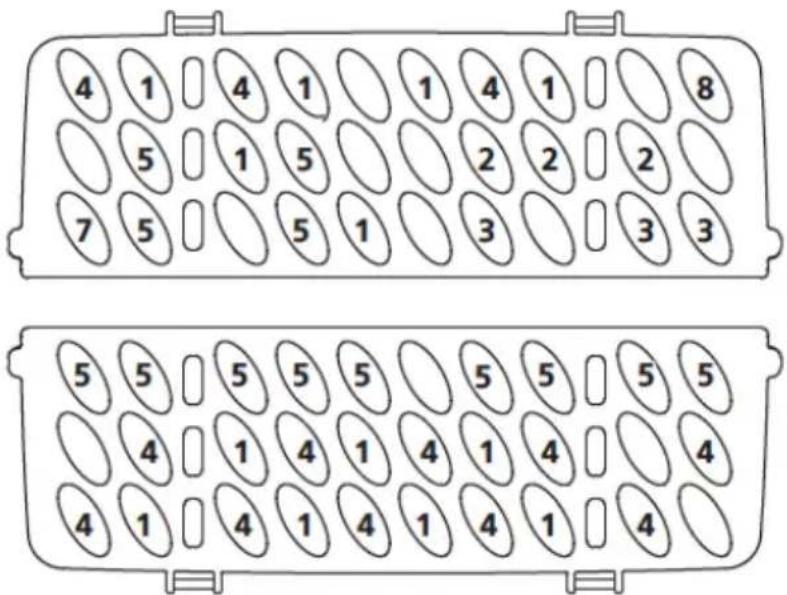

4. Panier à couverts :
Informations destinées aux tests de comparabilité selon la norme EN 50242 :
Capacité : 13 couverts
Position du panier du haut : basse
Programme : ECO
Nombre de modes avec distribution du produit de rinçage : 6
Réglage de l'adoucisseur : H3

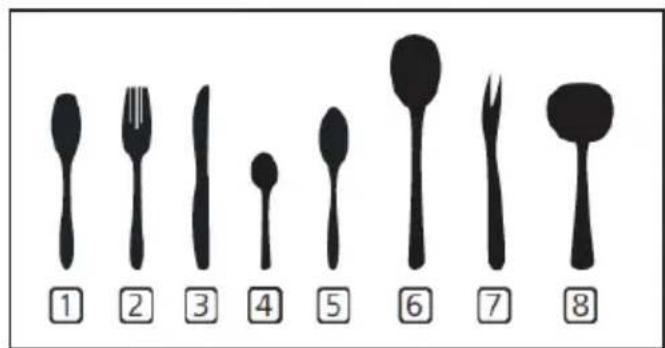

| Numéro | Type de vaisselle |
| 1 | Cuillères à soupe |
| 2 | Fourchettes |
| 3 | Couteaux |
| 4 | Cuillères à café |
| 5 | Cuillères à dessert |
| 6 | Cuillères à service |
| 7 | Fourchettes à service |
| 8 | Louches |
Lave-vaisselle mode d'emploi
PARTIE II : Version spéciale
4 Utilisation de votre lave-vaisselle
Bandeau de commande
Adoucisseur d'eau
Préparation et chargement de la vaisselle
Fonction du produit de rinçage et du détergent

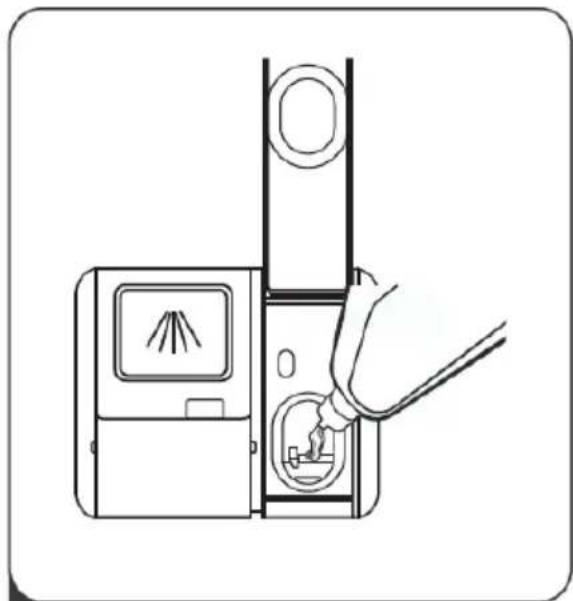

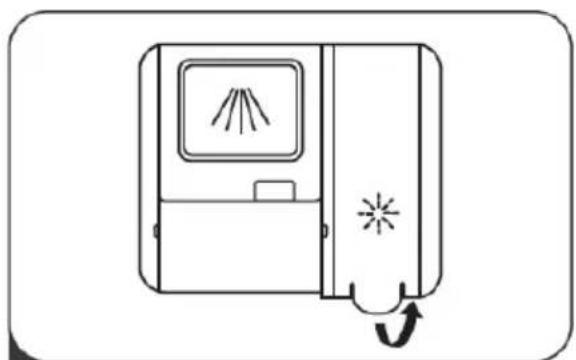

Remplissage du bac à produit de rinçage
Remplissage du bac à détergent
13 Programmation du lave-vaisselle
13 Tableau des cycles de lavage
14 Comment lancer un cycle de lavage

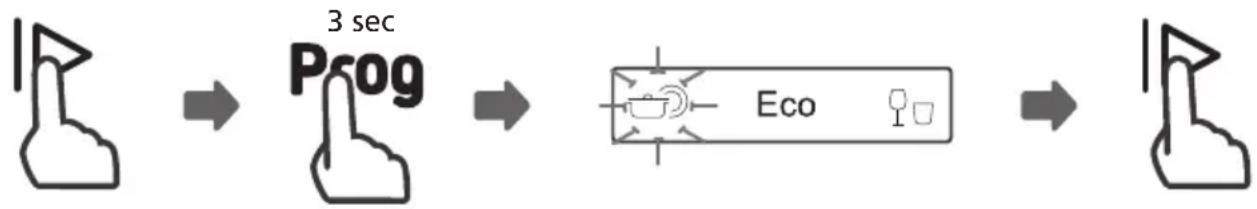

14 Comment changer de programme en cours de cycle

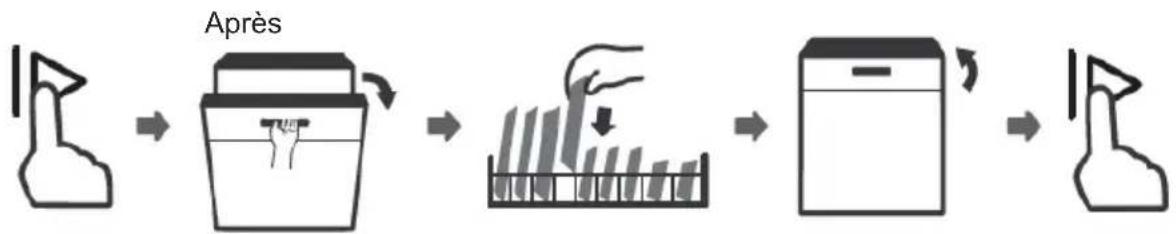

15 Un plat à rajouter ?
Remarque :
- Si vous ne pouvez pas remédier vous-même au problème, faites appel à un technicien professionnel.
- Conformément à sa politique d'évolution et de mise à jour constantes du produit, le fabricant est susceptible d'y apporter des modifications sans préavis.
- Si vous perdez ce mode d'emploi ou que celui-ci n'est plus à jour, vous pouvez en obtenir un nouveau auprès du fabricant ou du fournisseur responsable.
GUIDE de prise en MAIN
Pour en savoir plus sur le fonctionnement de l'appareil, veuillez lire la section correspondante du mode d'emploi.
1. Installez le lave-vaisselle
(Veuillez vous reporter à la section 5 « CONSIGNES D'INSTALLATION » de la PARTIE I : Version générique).
2 Retirez les principaux résidus alimentaires de votre vaisselle
3 Déposez la vaisselle sale
4 Remplissez le bac à détergent
5 Sélectionnez un programme et mettez le lave-vaisselle en marche.
Bandeau de commande
Fonction (Bouton)
| 1 | Marche/Arrêt | Appuyez sur ce bouton pour allumer votre lave-vaisselle. |
| 2 | Programme | Sélectionnez le programme de lavage souhaité. Le voyant correspondant s'allume. |
| 3 | Départ différé | Appuyez sur le bouton Départ différé pour retarder le démarrage du cycle. Vous pouvez différer un cycle jusqu'à 24 h par pas d'une heure. |
| 4 | Demi-charge | Si vous avez environ 6 couverts ou moins à laver, sélectionnez cette fonction pour économiser de l'eau et de l'énergie. (Uniquement compatible avec les programmes Intensif, ECO, Verre et 90 min.) |
| 5 | Extra séchage | Pour de meilleures performances de séchage. (Cette fonction est uniquement compatible avec les programmes Intensif, ECO, Verre et 90 min.) |
| 6 | Verrouillage enfant | Cette option vous permet de verrouiller les boutons d bandeau de commande, à l'exception du bouton Marche/Arrêt, afin que les enfants ne puissent pas démarrer accidentellement l'appareil en appuyant dessus.Pour verrouiller ou déverrouiller les boutons du bandeau de commande, maintenez simultanément enfoncés les boutons Demi-charge + Extra séchage pendant 3 secondes. |
| 7 Départ/Pause | Permet de démarrer le programme de lavage choisi ou de le mettre en pause lorsque l'appareil est en marche. |
Affichage
| 8 Voyants d'alerte |  | Produit de rinçageSi le voyant « ⚙» est allumé, cela signifie que le niveau de produit de rinçage du lave-vaisselle est trop bas et qu'il faut en ajouter. |
 | SelSi le voyant « ⚙» est allumé, cela signifie que le niveau de sel du lave-vaisselle est trop bas et qu'il faut en ajouter. |
| 9 Indicateur de programme |  | IntensifPour la vaisselle très sale et les casseroles, poêles, plats, etc. présentant un niveau de saleté normal, avec des résidus séchés. |
 | ECOCe programme standard convient à la vaisselle présentant un niveau de saleté normal. Il s'agit du programme le plus efficace en termes de consommation d'énergie et d'eau pour ce type de vaisselle. |
| [A274] | VerrePour la vaisselle et les verres légèrement sales. |
| 90min | 90 minPour la vaisselle présentant un niveau de saleté normal et nécessitant un lavage rapide. |
 | RapideUn cycle court pour la vaisselle légèrement sale qui n'a pas besoin de séchage. |
 | Nettoyage autoCe programme permet de nettoyer efficacement l'appareil. |
| 10 Écran | Indique le temps restant, le délai avant le départ différé, les codes d'erreur, etc. |
L'adoucisseur d'eau doit être réglé manuellement à l'aide de la molette de sélection de la dureté de l'eau.
L'adoucisseur d'eau est conçu pour éliminer de l'eau les minéraux et les sels susceptibles d'altérer le bon fonctionnement de l'appareil.
Plus il y a de minéraux, plus votre eau est dure.
L'adoucisseur doit être réglé en fonction de la dureté de l'eau de votre région.
Prenez contact avec votre compagnie des eaux locale pour obtenir des informations sur la dureté de l'eau dans votre région.
Réglage de la consommation en sel
Ce lave-vaisselle est conçu pour permettre de régler la quantité de sel consommée en fonction de la dureté de l'eau utilisée. Cette fonction est destinée à optimiser et à personnaliser le niveau de consommation en sel.
Pour régler le niveau de consommation en sel, suivez la procédure ci-dessous :
- Allumez l'appareil.
- Dans les 60 secondes qui suivent l'allumage de l'appareil, appuyez sur le bouton Départ/Pause pendant plus de 5 secondes pour lancer le mode de réglage de l'adoucisseur d'eau;
- Appuyez sur le bouton Départ/Pause pour sélectionner le réglage correspondant à la dureté de l'eau de votre région. Les paramètres défilent dans l'ordre suivant :
H1 -> H2 -> H3 -> H4 -> H5 -> H6
- N'appuyez sur aucun bouton pendant 5 secondes ou appuyez sur le bouton Marche/Arrêt pour enregistrer le paramètre sélectionné et quitter le mode de réglage.
| DURETÉ DE L'EAU | Niveau de l'adoucisseur d'eau | Consommation en sel (gramme/cycle) |
| °dH (Allemagne) | °fH (France) | °Clarke (Royaume-Uni) | Mmol/l |
| 0 - 5 | 0 - 9 | 0 - 6 | 0 - 0,94 | H1 | 0 |
| 6 - 11 | 10 - 20 | 7 - 14 | 1,0 - 2,0 | H2 | 9 |
| 12 - 17 | 21 - 30 | 15 - 21 | 2,1 - 3,0 | H3 | 12 |
| 18 - 22 | 31 - 40 | 22 - 28 | 3,1 - 4,0 | H4 | 20 |
| 23 - 34 | 41 - 60 | 29 - 42 | 4,1 - 6,0 | H5 | 30 |
| 35 - 55 | 61 - 98 | 43 - 69 | 6,1 - 9,8 | H6 | 60 |
1^ = 1,25^ Clarke = 1,78^ = 0,178mmol / l
Paramétrage d'usine : H3
Contactez votre compagnie des eaux locale pour connaître la dureté de l'eau de votre région.
Veuillez vous reporter à la section 3 « Ajout de sel dans l'adoucisseur » de la PARTIE I : Version générique si votre lave-vaisselle manque de sel.
Remarque :
Si votre modèle n'est pas équipé d'un adoucisseur d'eau, vous pouvez sauter cette rubrique. Adoucisseur d'eau
La dureté de l'eau varie selon les régions. Si le lave-vaisselle est utilisé avec de l'eau dure, des dépôts se formeront sur votre vaisselle.
L'appareil est équipé d'un adoucisseur spécial doté d'un réservoir de sel spécifiquement conçu pour éliminer le calcaire et les minéraux présents dans l'eau.
Préparation et chargement de la
- Essayez de penser à acheter des ustensiles portant la mention « lavable au lave-vaisselle ».
- Pour les plats ou ustensiles fragiles, sélectionnez un programme fonctionnant à la température la plus basse possible.
- Ne sortez pas vos verres et vos couverts du lave-vaisselle immédiatement après la fin du programme afin d'éviter tout risque d'endommagement.
Lavage des types de couverts/plats suivants ne conviennent pas
- Couverts en bois, en porcelaine ou en nacre
- Objets en plastique qui ne résistent pas à la chaleur
- Couverts anciens dotés d'éléments collés qui ne résistent pas à la chaleur • Couverts ou plats avec colle
- Éléments en étain ou en cuivre
- Verres en cristal
- Objets en acier pouvant rouiller
- Plateaux en bois
- Objets fabriqués en fibres synthétiques
Conviennent dans une mesure restreinte
- Certains types de verres peuvent se ternir après un certain nombre de lavages
- Les éléments en argent et en aluminium ont tendance à se décolorer au lavage
- Les motifs vernis peuvent s'estomper s'ils sont fréquemment lavés au lave-vaisselle
Recommandations pour le remplissage du lave-vaisselle
Retirez le gros des aliments restant sur les plats et les couverts. Ramollissez les résidus d'aliments brûlés dans les poêles et les casseroles. Il n'est pas nécessaire de rincer vos plats et assiettes au préalable.
Pour garantir une performance optimale du lave-vaisselle, respectez les consignes suivantes.
Les différents éléments à laver sont à placer comme suit dans l'appareil :
- Les objets tels que les tasses, verres, casseroles/poêles, etc. doivent être retournés.
- Les objets incurvés ou présentant des renfoncements doivent être positionnés obliquement de manière à ce que l'eau puisse s'en écouler.
Tous les ustensiles doivent être placés de manière à bien tenir en place et à ne pas se renverser.
- Tous les ustensiles doivent être placés de manière à laisser assez d'espace pour que les bras d'aspersion puissent tourner librement pendant le lavage.
- Les objets creux tels que les tasses, verres, casseroles, etc. doivent être orientés vers le bas afin d'éviter que l'eau ne stagne à l'intérieur.
- Les plats et les couverts ne doivent pas être empilés les uns dans les autres ni se recouvrir. Faites en sorte d'éviter que les verres ne se touchent pour éviter tout dégât.
- Le panier du haut est destiné à la vaisselle plus délicate et plus légère, telle que les verres et les tasses.
- Les couteaux à lame longue représentent un danger si leur pointe est orientée vers le haut !
- Les couverts longs et/ou tranchants tels que les couteaux à découper sont à placer à l'horizontale dans le panier du haut.
- Ne surchargez pas le lave-vaisselle. Vous obtiendrez ainsi de bons résultats et optimiserez votre consommation d'énergie.
Remarque :
Évitez de laver les éléments très petits au lave-vaisselle, car ils peuvent facilement tomber des paniers.
Retrait de la vaisselle
Afin d'éviter que de l'eau du panier du haut ne s'écoule dans le panier du bas, nous vous recommandons de vider d'abord le panier du bas.
Avertissement
La vaisselle peut être très chaude ! Après la fin du programme, attendez environ 15 minutes avant de sortir vos verres et vos couverts du lave-vaisselle afin d'éviter tout risque d'endommagement.
Remplissage du panier du haut
Le panier du haut est destiné aux objets plus délicats et plus légers, tels que les verres, les tasses, les soucoupes, les assiettes, les petits bols et les poêles et casseroles peu profondes (à condition que ceux-ci ne soient pas trop sales). Positionnez vos plats et couverts de manière à ce qu'ils ne puissent bouger sous la pression de l'arrosage.
Remplissage du panier du bas
Nous vous recommandons de placer les objets les plus grands et ceux qui sont les plus difficiles à nettoyer dans le panier du bas (casseroles, poêles, couvercles, plats de service et saladiers), comme illustré ci-dessous. Il est préférable de placer vos plats et couvercles de service sur le côté du panier afin d'éviter de bloquer la rotation du bras de lavage.
Le diamètre maximum recommandé pour les assiettes situées devant le bac à détergent est de 19 cm, afin de ne pas en obstruer l'ouverture.
Remplissage du panier à couverts
Les couverts doivent être placés dans la grille à couverts, séparément les uns des autres et dans une position adaptée, en veillant à ce qu'ils ne soient pas imbriqués, afin d'assurer une performance optimale.
Avertissement!
Ne laissez aucun couvert dépasser du bas du panier.
Placez toujours les ustensiles tranchants pointe vers le bas !
Afin d'optimiser les performances de lavage, remplissez les paniers conformément aux options standards de remplissage indiquées dans la dernière section de la PARTIE I : Version générique
Fonction du produit de rinçage et du détergent
Le produit de rinçage est libéré lors de la phase de rinçage final afin d'éviter que l'eau ne forme des gouttelettes sur vos ustensiles et qu'elle n'y laisse des traces. Il améliore également le séchage en permettant à l'eau de s'écouler de vos plats. Votre lave-vaisselle est conçu pour fonctionner avec du produit de rinçage liquide.
Avertissement!
Veillez à toujours utiliser du produit de rinçage de marque, spécifiquement conçu pour les lave-vaisselle. Ne versez jamais d'autres substances dans le distributeur à produit de rinçage (ex : produit de nettoyage de lave-vaisselle, détergent liquide). Ceci endommagerait votre appareil.
Quand remettre du produit de rinçage ?
La fréquence de remplissage du bac dépend de la fréquence de lavage et du réglage défini.
- L'indicateur de Niveau faible de produit de rinçage ( ) s'allume quand il faut ajouter du produit de rinçage.
- Ne remplissez pas le bac à produit de rinçage au-delà de la limite.
Fonction du détergent
Les ingrédients chimiques qui composent le détergent sont nécessaires pour diminuer, décomposer et évacuer les saletés du lave-vaisselle. La majorité des détergents de qualité commerciale conviennent à cette fin.
Avertissement!
- Utilisation du détergent
N'utilisez que des détergents spécifiquement conçus pour les lave-vaisselle. Votre détergent doit toujours être maintenu frais et sec.
Ne mettez pas de détergent en poudre dans le distributeur avant d'être prêt
à lancer un cycle de lavage.
Les détergents pour lave-vaisselle sont corrosifs ! Maintenez le détergent pour lave-vaisselle hors de portée des enfants.
• Remplissage du bac à produit de rinçage
1 Retirez le couvercle du bac à produit de rinçage en tirant sur la poignée.
3 Lorsque vous avez terminé, refermez le couvercle.
2 Versez le produit de rinçage dans le réservoir en veillant à ne pas dépasser le niveau maximum.
Réglage du bac à produit de rinçage
Afin d'obtenir des performances de séchage optimales avec une quantité minimale de produit de rinçage, le lave-vaisselle est conçu pour ajuster la consommation en fonction de l'utilisateur. Suivez les étapes ci-après.
- Fermez la porte et allumez l'appareil.
- Dans un délai de 60 secondes à compter de l'étape 1, appuyez sur le bouton « Départ/Pause » pendant plus de 5 secondes, puis appuyez sur le bouton « Départ différé » pour accéder au mode de réglage. Le voyant d'alerte du produit de rinçage clignote à une fréquence de 1 Hz.
- →D2→D3→D4→D5→D1. Plus le chiffre est élevé, plus le lave-vaisselle utilise de produit de rinçage.
- N'appuyez sur aucun bouton pendant 5 secondes ou appuyez sur le bouton Marche/Arrêt pour enregistrer le paramètre sélectionné et quitter le mode de réglage.
• Remplissage du bac à détergent
1. Optez pour la méthode d'ouverture correspondant à votre appareil.
- Ouvrez le couvercle en faisant glisser le loquet d'ouverture.
- Ouvrez le couvercle en appuyant sur le loquet d'ouverture.
2 Ajoutez du détergent dans le plus grand bac (A) pour le cycle de lavage principal.
Pour des performances de nettoyage optimales, surtout si votre vaisselle est très sale, versez une petite quantité de détergent sur la porte. Le détergent supplémentaire s'activera en phase de pré-lavage.
Pour fermer le couvercle, faites-le glisser vers l'avant puis appuyez dessus.
Remarque :
- Sachez qu’en fonction de la saleté de l’eau, les réglages peuvent différer.
- Veuillez observer les recommandations du fabricant indiquées sur l'emballage de votre détergent.
Tableau des cycles de lavage
Le tableau ci-dessous présente les programmes les plus adaptés en fonction du niveau de saleté de la vaisselle.
et la quantité de détergent nécessaire. Il apporte également diverses informations relatives aux programmes.
( ● ) signifie qu'il est nécessaire de remplir le bac à produit de rinçage.
| Programme | Description du cycle | Détergent cycle pré-lavage/principal | Durée (min) | Énergie (kWh) | Eau (L) | Produit de rinçage |
 Intensif | Pré-lavage(50°C)Lavage (60°C)RinçageRinçageRinçage (70°C)Séchage | 5/27,5 g(1 ou 2 doses) | 170 | 1,6 | 17,5 | ● |
 (*EN 50242) | Pré-lavageLavage (45°C)Rinçage (60°C)Séchage | 5/27,5 g(1 ou 2 doses) | 225 | 0,92 | 11 | ● |
 Verre | Pré-lavageLavage (40°C)RinçageRinçage (60°C)Séchage | 5/27,5 g(1 dose) | 130 | 0,9 | 13 | ● |
| 90min90 min | Lavage (65°C)RinçageRinçage (65°C)Séchage | 32,5g(1 dose) | 90 | 1,35 | 12,5 | ● |
 Rapide | Lavage (45°C)Rinçage (50°C)Rinçage (55°C) | 20g | 30 | 0,75 | 11 | ○ |
 Nettoyage auto | Lavage (70°C)Rinçage (60°C)Rinçage (70°C) | 32,5g | 100 | 1,2 | 11 | ● |
Remarque :
EN 50242 : Ce programme est le cycle d'essai. Les informations destinées aux tests de comparabilité sont conformes à la norme EN 50242.
- Tirez vers vous les paniers du haut et du bas, placez-y votre vaisselle, puis poussez les paniers à l'intérieur.
- Nous vous recommandons de remplir d'abord le panier du bas, puis le panier du haut.
- Versez le détergent.
- Branchez l'appareil. Pour en savoir plus sur l'alimentation électrique requise, reportez-vous à la dernière page « Fiche produit ». Assurez-vous que l'arrivée d'eau est ouverte de manière à assurer un niveau de pression maximal.
- Fermez la porte et appuyez sur le bouton Marche/Arrêt pour allumer l'appareil.
- Choisissez un programme. Le voyant correspondant s'allume. Appuyez ensuite sur le bouton Départ/Pause : l'appareil démarre son cycle de lavage.
Vous ne pouvez modifier le cycle de lavage qu'en début de cycle, car par la suite, le détergent aura déjà été libéré et le lave-vaisselle aura peut-être déjà vidangé l'eau de lavage. Si tel est le cas, vous devez réinitialiser le lave-vaisselle et remplir à nouveau le bac à détergent. Pour réinitialiser le lave-vaisselle, suivez les consignes ci-dessous :
- Appuyez sur le bouton « Départ/Pause » pour mettre le cycle de lavage en pause.
- Appuyez sur le bouton « Programme » pendant au moins 3 secondes pour annuler le programme.
- Appuyez sur le bouton « Programme » pour sélectionner le programme souhaité.
- Appuyez sur le bouton « Départ/Pause ». Après 10 secondes, le lave-vaisselle démarre.
• Un plat à rajouter ?
Vous pouvez rajouter de la vaisselle à tout moment avant l'ouverture du bac à détergent. Pour ce faire, suivez les consignes ci-dessous :
- Appuyez sur le bouton « Départ/Pause » pour mettre le cycle de lavage en pause.
- Attendez 5 secondes, puis ouvrez la porte.
- Placez la vaisselle oubliée dans l'appareil.
- Fermez la porte.
- Appuyez sur le bouton « Départ/Pause ». Après 10 secondes, le lave-vaisselle démarre.
Ouvrir la porte au cours d'un cycle est dangereux : la vapeur chaude qui s'échappe peut vous brûler.
CODES d'erreur
En cas de dysfonctionnement, le lave-vaisselle affiche un code d'erreur permettant d'identifier la panne :
| Code | Signification | Causes possibles |
| E1 | Délai d'arrivée d'eau plus long. | Le robinet est fermé, l'arrivée d'eau est bloquée ou la pression de l'eau est trop faible. |
| E3 | Température requise non atteinte. | Dysfonctionnement de l'élément chauffant. |
| E4 | Débordement. | Un élément du lave-vaisselle fuit. |
| Ed | Erreur de communication entre la carte principale et la carte d'affichage. | Circuit ouvert ou court-circuit de la communication. |
Avertissement!
- En cas de débordement, coupez l'arrivée d'eau avant d'appeler un technicien.
- En cas de présence d'eau dans la base de la cuve suite à un débordement ou à une petite fuite, retirez l'eau avant de redémarrer le lave-vaisselle.
| Hauteur (H) | 845mm |
| Largeur (W) | 598mm |
| Profondeur (D1) | 600 mm (porte fermée) |
| Profondeur (D2) | 1175 mm (porte ouverte à 90° ) |
Fiche produit
Fiche relative au lave-vaisselle domestique conformément aux directives UE 1016/2010 & 1059/2010 :
| Fabricant | BRANDT |
| Type/description | DWF137DW, DWF137DS |
| Nombre de couverts | 13 |
| Classe de performance énergétique 1 | A++ |
| Consommation énergétique annuelle 2 | 262 kWh |
| Consommation énergétique du cycle de lavage standard | 0,92 kWh |
| Consommation énergétique en mode éteint | 0,45 W |
| Consommation énergétique en mode allumé | 0,49W |
| Consommation annuelle en eau 3 | 3080 litres |
| Classe d'efficacité de séchage 4 | A |
| Cycle de lavage standard 5 | ECO 45 °C |
| Durée du cycle de lavage standard | 225 min |
| Niveau sonore | 47 dB(A) re 1 pW |
| Type d'installation | Sur pied |
| Encastrable | OUI |
| Consommation d'énergie | 1930W |
| Tension / fréquence nominales | 230 V/50 Hz |
| Pression hydraulique (pression de débit) | 0,04-1,0 MPa = 0,4-10 bar |
Remarque :
1 A (rendement le plus haut) à D (rendement le plus faible) 2 Consommation énergétique basée sur une base de 280 cycles standards à l'eau froide et sur la consommation des modes peu intensifs. La consommation énergétique réelle dépendra de l'utilisation de l'appareil. 3 Consommation d'eau basée sur 280 cycles de lavage standards. La consommation d'eau réelle dépendra de l'utilisation de l'appareil. 4 A (rendement le plus haut) à G (rendement le plus faible) 5 Ce programme convient pour laver une vaisselle présentant un niveau de saleté normal et constitue le programme le plus efficient en termes de consommation d'eau et d'énergie pour ce type de vaisselle.
