Retrouvez gratuitement la notice de l'appareil BDJ424DB BRANDT au format PDF.
| Caractéristiques techniques | Lave-vaisselle encastrable, capacité de 12 couverts, classe énergétique A++ |
|---|---|
| Dimensions | Hauteur : 82 cm, Largeur : 60 cm, Profondeur : 55 cm |
| Programmes de lavage | 6 programmes, dont éco, rapide, intensif et délicat |
| Niveau sonore | 46 dB |
| Consommation d'eau | 9 litres par cycle |
| Utilisation | Panneau de commande intuitif avec affichage LED, départ différé jusqu'à 24 heures |
| Maintenance | Filtres à nettoyer régulièrement, entretien du bras gicleur |
| Sécurité | Système de sécurité anti-débordement, verrouillage de porte |
| Informations générales | Garantie de 2 ans, service après-vente disponible |
FOIRE AUX QUESTIONS - BDJ424DB BRANDT
Téléchargez la notice de votre Lave-vaisselle au format PDF gratuitement ! Retrouvez votre notice BDJ424DB - BRANDT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil BDJ424DB de la marque BRANDT.
MODE D'EMPLOI BDJ424DB BRANDT

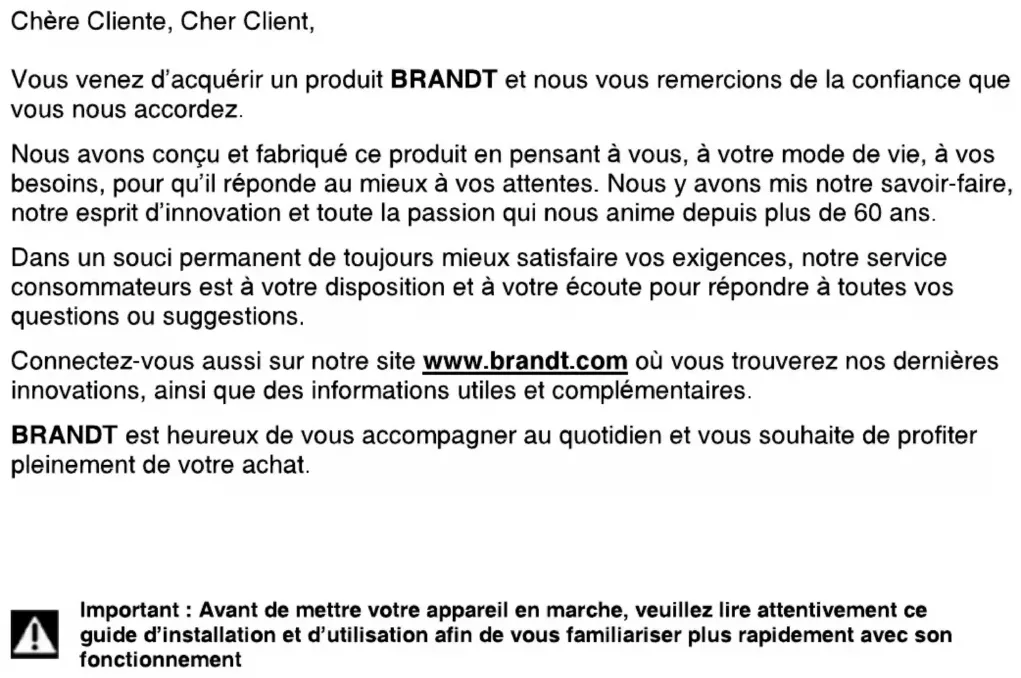

Cher client, n Veillez à lire attentivement ce guide d'installation et d'utilisation avant d'utiliser votre lave-vaisselle afin de garantir une bonne utilisation et un bon entretien du produit. n Conservez ce guide d'utilisation afin de pouvoir vous y référer ultérieurement. n Transférez-le à tout propriétaire ultérieur de l'appareil.
Ce guide d'installation et d'utilisation présente des consignes de sécurité, des consignes d'utilisation, des consignes d'installation, des conseils de résolution des problèmes, etc.
Avant de faire appel
un technicien n Référez-vous à la rubrique du Guide de dépannage : celle-ci peut vous aider à remédier vous-même à certains des problèmes les plus courants. n Si vous ne pouvez pas remédier vous-même au problème, merci de demander l'aide d'un technicien professionnel.
REMARQUE : En accord avec la politique d'évolution constante et de mise à jour du produit de la société, le fabricant peut apporter des modifications au produit sans préavis. Si vous perdez ce guide d'utilisation ou que celui-ci n'est pas à jour, vous pouvez obtenir un nouveau guide d'utilisation auprès du fabricant ou du fournisseur responsable.
Bandeau de commandes ................................... 6 Fonctionnalités du lave-vaisselle ........................ 7
4) Avant la première utilisation ......................... 8
- A Adoucisseur d'eau p. 8
- B. Ajout du sel dans l'adoucisseur p. 9
- C. Remplissage du compartiment à produit de rinçage p. 9
- D. Fonction du détergent p. 10
5) Préparation et chargement de la vaisselle ... 13
Recommandations pour le remplissage et le déchargement du lave-vaisselle ........................ 13 Procédure de remplissage standard................... 14
6) Lancer un programme de lavage ................. 15
- Tableau des cycles de lavage p. 15
- Mettre l'appareil en marche p. 15
- Changer de programme en cours de cycle p. 16
- À la fin du cycle de lavage p. 16
- Préparation à l’installation p. 19

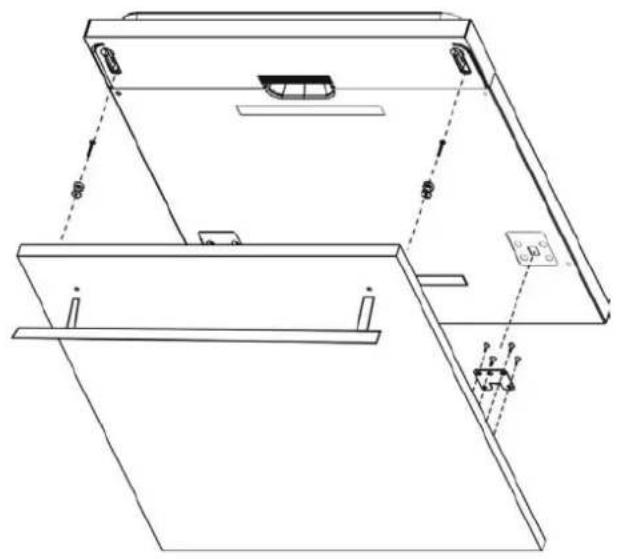

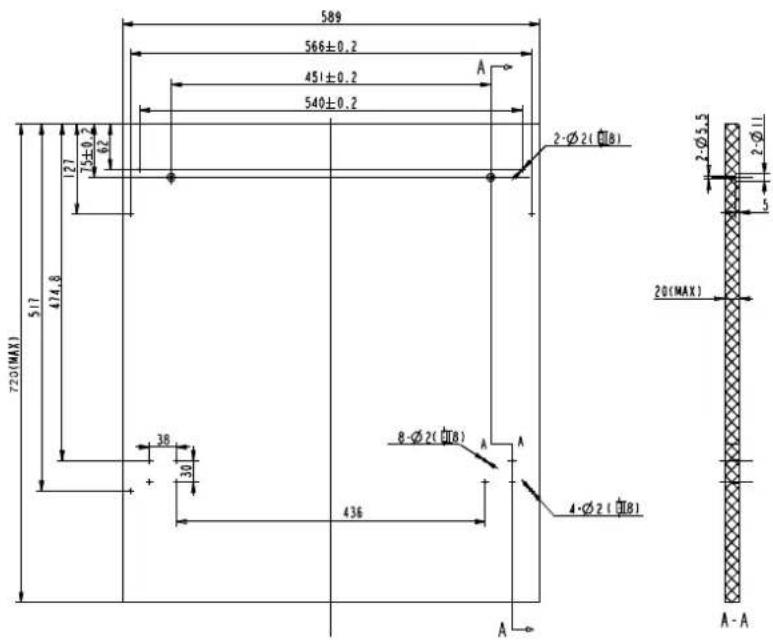

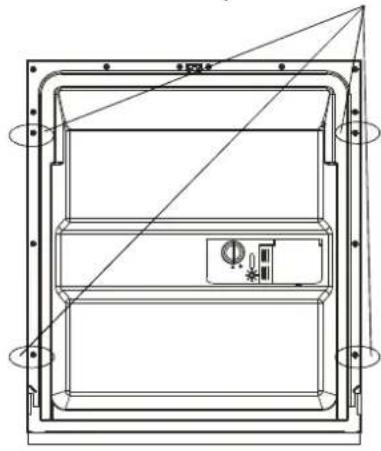

- Dimensions et installation du panneau d’habillage p. 20

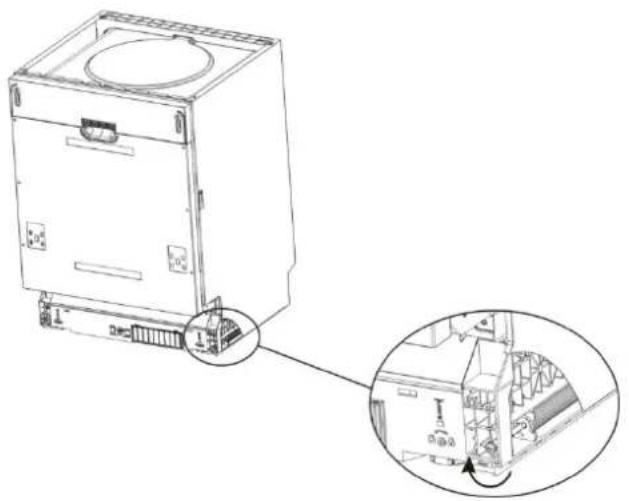

- Comment régler la tension du ressort de la porte p. 22

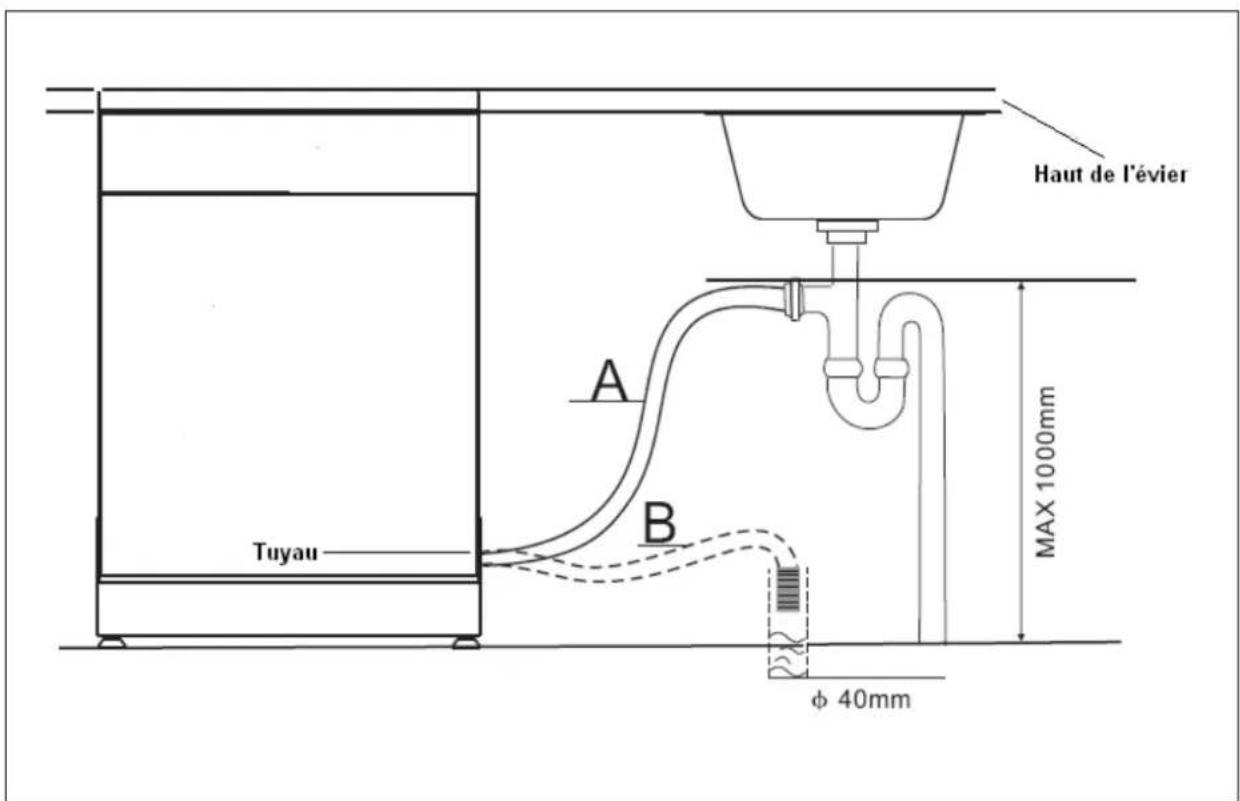

- Raccordement du tuyau d’évacuation p. 22
- Etapes d’installation du lave-vaisselle p. 23
- Branchements électriques p. 24
- Branchements d'eau p. 25
- Démarrage du lave-vaisselle p. 25
9) Guide de dépannage .................................... 27
Avant de faire appel à un technicien ................. 27 Codes d'erreur ................................................ 29 Informations techniques .................................. 30 Procédure de remplissage des paniers1. CONSIGNES DE SÉCURITÉ IMPORTANTES ATTENTION ! Lorsque vous utilisez votre lave- vaisselle, observez les précautions indiquées ci-dessous. n Cet appareil est exclusivement destiné à un usage domestique et à des applications similaires telles que : - cuisines dans des magasins, bureaux et autres environnements de travail ; - exploitations agricoles ; - hôtels, motels, chambres d’hôtes et autres environnements résidentiels ; - établissements de demi-pension. n Les enfants âgés de 8 ans et plus et les personnes dont les capacités physiques, sensorielles ou mentales sont réduites, ou encore les personnes dénuées d’expérience ou de connaissances pertinentes ne sont autorisés à utiliser l’appareil que sous la responsabilité d’une personne expérimentée ou s'ils ont reçu les instructions nécessaires à l'utilisation sécurisée de l'appareil et s'ils comprennent les risques encourus. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans supervision. (EN60335-1) n Les matériaux d'emballage peuvent être dangereux pour les enfants ! n Cet appareil est exclusivement réservé à un usage domestique. n Pour éviter tout risque d'électrocution, veillez à ne jamais immerger l'appareil, le câble ou la prise dans l'eau ou dans tout autre liquide. n Veuillez débrancher l'appareil avant toute opération de nettoyage ou de maintenance de l'appareil. n Pour nettoyer l'appareil, utilisez un chiffon souple humidifié au savon doux, puis essuyez-le avec un chiffon sec.
n Cet appareil doit être mis à la terre. En cas de dysfonctionnement ou de panne, la mise à la terre de l'appareil permet de réduire les risques d'électrocution en assurant une voie de faible résistance pour le courant électrique. Cet appareil est équipé d'une prise conductrice de mise à la terre. n La prise doit être branchée à une source adaptée qui est installée et mise à la terre conformément à l'ensemble des réglementations locales. n Un mauvais branchement du conducteur de mise à la terre peut entraîner un risque d'électrocution. n En cas de doute concernant la mise à la terre de l'appareil, faites appel à un électricien compétent ou à un représentant du service de réparation. n Ne modifiez pas la prise électrique fournie avec l'appareil. Si celle-ci n'est pas adaptée à votre prise secteur, faites installer une prise adéquate par un électricien compétent. n Veillez à ne pas maltraiter, à ne pas vous asseoir et à ne pas monter sur la porte ni sur les paniers du lave-vaisselle. n N'utilisez pas votre lave-vaisselle si toutes les parois ne sont pas correctement installées. n Faites preuve de prudence lorsque vous ouvrez la porte du lave-vaisselle alors que celui-ci est en marche : de l'eau peut s'en échapper. n Veillez à ne pas placer d'objets lourds et à ne pas monter sur la porte lorsque celle-ci est ouverte. L'appareil pourrait basculer. n Lorsque vous chargez de la vaisselle sale :
1) Placez les éléments coupants de manière à ce qu'ils ne
puissent pas endommager le joint de porte ;
22) Attention : les couteaux et autres ustensiles coupants
peuvent être placés dans le panier à couvert tête vers le bas ou en position horizontale. n Vérifiez que l'intégralité du détergent en poudre ait été éliminé après la fin du cycle de lavage. n Assurez-vous que tous vos ustensiles en plastique présentent la mention « lavable au lave-vaisselle » ou une autre mention équivalente avant de les laver dans l'appareil. n Pour les ustensiles en plastique qui ne présentent aucune mention de ce type, vérifiez les recommandations du fabricant. n Utilisez uniquement des produits détergents et de rinçage recommandés pour les lave-vaisselle automatiques. n Ne mettez jamais de savon, de lessive ou de produit de lavage à la main dans votre lave-vaisselle. n Veillez à toujours refermer la porte de l'appareil pour éviter tout risque de chute. Si le câble d'alimentation est endommagé, faites-le remplacer par le fabricant, par un réparateur agréé ou par une personne de compétence similaire afin d'éviter tout danger. n Lors de l'installation de l'appareil, veillez à ne pas plier ou aplatir excessivement ou dangereusement le système d'alimentation. n Veillez à ne pas trafiquer les commandes. n L'appareil doit être raccordé au robinet d'alimentation principale en eau à l'aide de flexibles neufs. Ne réutilisez pas vos anciens flexibles. n La pression de l'eau à l'arrivée doit être égale ou inférieure à 1MPa. n La pression de l'eau à l'arrivée doit être égale ou supérieure à 0,04MPa.
n Le nombre maximal de couverts pouvant être lavés est 14.Mise au rebut nLes matériaux d'emballage de cet appareil sont recyclables. Jetez les emballages dans le conteneur prévu à cet effet dans un point de collecte des déchets afin qu’ils soient recyclés. n Cet appareil ne doit pas être traité comme un déchet ménager. Mise au rebut de l'appareil : ce symbole présent sur le produit ou son emballage indique que celui-ci ne peut être traité comme un déchet ménager. Il doit ainsi être rapporté au point de collecte prévu à cet effet (collecte et recyclage de matériels électriques et électroniques). En procédant à la mise au rebut de l’appareil dans les règles de l’art, nous préservons l’environnement et notre sécurité, en s’assurant ainsi que les déchets seront traités dans des conditions optimales. Pour plus d'informations sur le recyclage de ce produit, contactez votre mairie, le service local de traitement des déchets ou le magasin où vous avez effectué l’achat.
ATTENTION ! n Rendez-vous dans un centre de recyclage pour mettre au rebut l'appareil et son emballage. Pour ce faire, vous devrez couper le câble d'alimentation et rendre le système de fermeture de la porte inutilisable. n L'emballage en carton est fabriqué à partir de papier recyclé et doit être jeté avec les déchets papier pour être recyclé. n En procédant à la mise au rebut de l’appareil dans les règles de l’art, nous préservons l’environnement et notre sécurité, en s’assurant ainsi que les déchets seront traités dans des conditions optimales. n Pour plus d'informations concernant le recyclage de ce produit, veuillez contacter votre mairie et votre centre local de traitement des ordures ménagères. n MISE AU REBUT : Ne jetez pas cet appareil avec les déchets municipaux non triés. Cet appareil est à mettre au rebut séparément pour pouvoir être traité de manière adaptée. 4a démarréa démarré Entrouvrez la porte pour arrêter le lave-vaisselle.Entrouvrez la porte pour arrêter le lave-vaisselle. Lorsque le cycle de lavage est terminé, éteignez l’appareilLorsque le cycle de lavage est terminé, éteignez l’appareil Remplir le bac à détergent
Vérifier le niveau du produit de rinçage Ouvrez le bac à détergent (marqué A), remplissez-le de détergent, puis fermez le bac ; Le détergent pour le prélavage tombe directement dans le réservoir ; (Conformez-vous aux instructions d'utilisation !) Remplissez le bac à produit de rinçage par l'orifice situé sous le couvercle (marqué B) si besoin.3. Consignes d'utilisation IMPORTANT Pour garantir une performance optimale du lave-vaisselle, veuillez lire l'ensemble des consignes d'utilisation avant la premi

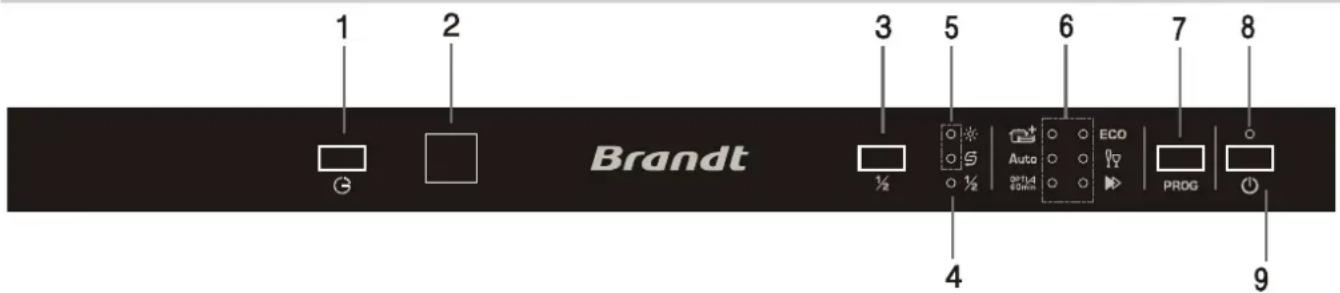

re utilisation. Bandeau de commandes
1.Touche Départ différé: appuyer sur la touche pour retarder l’heure de départ.2. Fenêtre d'affichage: Pour afficher le temps restant avant le démarrage du cycle, les codes d'erreur, etc.3. Touche demi-charge: Pour sélectionner la fonction de demi-charge (Il doit être utilisé lorsque vous avez seulement 6 ou moins de 6 couverts. Vous obtiendrezune plus faible consommation d'eau et d'énergie. Il ne peut être utilisé qu’avec les programmes Intensif, ECO, verre et OptiA60 min)4. Indicateur demi-charge: Allumé lorsque la fonction demi-charge est sélectionnée.5. Témoins lumineux sel et de produit de rin age: S’allument lorsque le réservoir de sel ou la bo te àproduit de rin age doivent être rechargés6. Les indicateurs de programme: Pour montrer quel programme vous avez choisi.7. Touche de programme: Appuyez sur la touche pour sélectionner un programme de lavage.8. Témoin d'alimentation: S’allume lorsque l'appareil est sous tension.9. Touche Marche / Arrêt: Pour activer / désactiver l'alimentation.
- Le pré-rincage manuel de la vaisselle augmente la consommation d'énergie et d'eau et n'est pas recommandé.
- Laver la vaisselle au moyen d'un lave-vaisselle consomme généralement moins d'énergie et d'eau en fonctionnement que de laver la vaisselle à la main quand le lave-vaisselle ménager est utilisé conformément aux instructions du fabricant.Vue de face Vue d’arrière
Dispositif de filtration

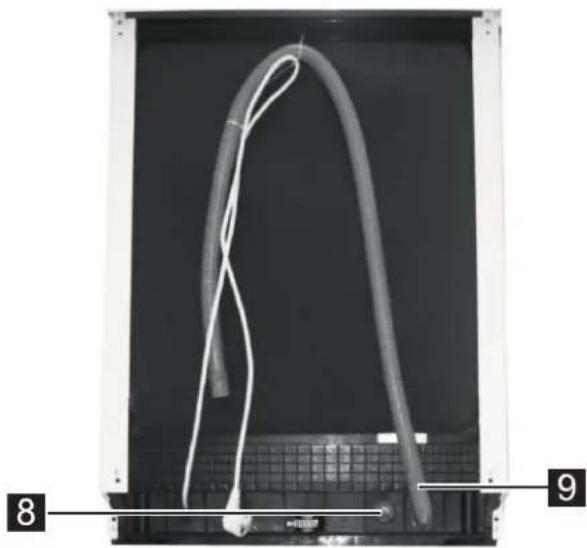

Tuyau de vidange Raccord du tuyau d'arrivée d'eau4. Avant la première utilisation Avant d'utiliser votre lave-vaisselle pour la première fois : A. Réglez l'adoucisseur d'eau Ajoutez 1,5 kg de sel pour lave-vaisselle, puis ajoutez de l'eau Remplissez le compartiment à produit de rinçage D. Ajoutez le détergent A. Adoucisseur d'eau L’adoucisseur d’eau doit être réglé manuellement à l’aide du sélecteur de dureté d’eau. L'adoucisseur d'eau est conçu pour éliminer les minéraux et les sels de l'eau, qui peuvent altérer le bon fonctionnement de l'appareil. Plus il y a de minéraux, plus votre eau est dure. L'adoucisseur doit être réglé en fonction de la dureté de l'eau de votre région. Prenez contact avec votre Service des eaux local pour obtenir des informations sur la dureté de l'eau dans votre région. Régler la consommation en sel Ce lave-vaisselle est conçu pour permettre de régler la quantité de sel consommée en fonction de la dureté de l'eau utilisée. Cette fonction est destinée à optimiser et à personnaliser le niveau de consommation en sel. Pour régler le niveau de consommation en sel, suivez la procédure ci-dessous :
1. Avec la porte fermée, allumez l'appareil ;
2. Appuyez sur pendant plus de 5 secondes pour lancer le mode de
d'eau (à faire dans les 60 secondes qui suivent l'allumage de l'appareil) ;
les paramètres se modifient en suivant le modèle de séquence suivant : H >H >H >H >H >H
4. Appuyer sur le bouton pour sortir du mode de réglage.
Réglage de l'adoucisseur Consommation en sel (gramme/cycle) °dH °fH °Clarke Mmol/l 0~5 0~9 0~6 0~0,94 H1 0 6-11 10-20 7-14 1,0-2,0 H2 9 12-17 21-30 15-21 2,1-3,0 H3 12 18-22 31-40 22-28 3,1-4,0 H4 20 23-34 41-60 29-42 4,1-6,0 H5 30 35-55 61-98 43-69 6,1-9,8 H6 60 Remarque : 1 1 dH=1,25°Clarke=1,78°fH=0,178mmol/l dH : degré allemand fH : degré français Clark : degré anglais Remarque : 2 Paramétrage d'usine : H3 (EN 50242)
REMARQUE : Si votre modèle n'est pas équipé d'un adoucisseur d'eau, vous pouvez sauter cette rubrique. ADOUCISSEUR D'EAU La dureté de l'eau varie selon les régions. Si le lave-vaisselle est utilisé avec de l'eau dure, des dépôts se formeront sur vos plats et vos ustensiles. L'appareil est équipé d'un adoucisseur spécial qui repose sur un compartiment à sel spécifiquement conçu pour éliminer le calcaire et les minéraux présents dans l'eau.
réglage de l'adoucisseur pour sélectionner le réglage correspondant la dureté de l'eau de votre région, start/pause "Prog""Prog"
3- 4- 5- 6- 1- 2->H3 ;B. Ajout du sel dans l'adoucisseur
Veillez à toujours utiliser du sel spécialement conçu pour les lave-vaisselle. Le compartiment à sel est situé sous le panier du bas et est à remplir selon la procédure suivante : Attention ! n Veillez à toujours utiliser du sel spécifiquement conçu pour les lave-vaisselle ! Les autres types de sel non spécifiquement conçus pour les lave-vaisselle, et notamment le sel de table, endommageront l'adoucisseur d'eau. En cas d'endommagement de l'appareil causé par l'utilisation de sel non adapté, le fabricant ne fournit aucune garantie et ne sera tenu responsable pour aucun dommage causé. n Veillez à ajouter du sel uniquement avant un cycle de lavage. Ceci permet d'empêcher que des grains de sel ou de l'eau salée éventuellement déversés demeurent dans le fond de l'appareil pendant une certaine durée, ceci pouvant donner lieu à une corrosion de la surface.
A. Après avoir retiré le panier du bas, dévissez et retirez le couvercle du compartiment à sel. 1 B. Positionnez l'extrémité de l'entonnoir (fourni) dans le trou et versez environ 1,5 kg de sel pour lave-vaisselle.
Remplissez d'eau le compartiment à sel jusqu'à la limite. Il est normal qu'une petite quantité d'eau ressorte du compartiment à sel. D. Une fois le compartiment rempli, revissez fermement le couvercle. E Le voyant d'alerte du sel s'arrête une fois que le compartiment a été rempli.
Immédiatement après avoir rempli le compartiment à sel, vous devez lancer un programme de lavage (nous recommandons un programme court), afin d'éviter que le système de filtration, la pompe ou toute autre composant important de l'appareil ne puisse être endomm
ment dû à l'eau salée n'est pas couvert par la garantie. REMARQUE : 1. Le compartiment à sel ne doit être rempli que lorsque le voyant d'alerte du sel du bandeau de commandes s'allume. Selon la vitesse de dissolution du sel, il est possible que le voyant d'alerte du sel reste allumé même après le remplissa
e du compartiment. S’il n’y a aucun voyant sur le bandeau de contrôle indiquant le niveau de sel (sur certains modèles), vous pouvez estimer le moment auquel il faut remplir l’adoucisseur de sel par le nombre de cycles que le lave-vaisselle à exécuter.
lancez un programme de trempage
un programme rapide pour l'éliminer.
Ouverturerépandu dans la cuveAfin d’obtenir des performances de séchage optimales avec une quantité minimale de produit de rinçage, le lave-vaisselle est conçu pour ajuster la consommation en fonction de l’utilisateur. Suivez les étapes ci-après :
1. Ouvrez la porte et allumez l'appareil.
Dans un délai de 60 secondes à compter de l’étape 1, appuyez sur le bouton Programme pendant plus de 5 secondes, puis appuyez sur le bouton Départ différé pour accéder au réglage. Le voyant d’alerte du produit de rinçage clignote à une fréquence de 1 Hz.
Appuyez sur le bouton Programme pour sélectionner le réglage correspondant à vos habitudes d’utilisation. Les paramètres défilent dans l’ordre suivant : d3->d4->d5->d1->d2->d3. Plus le chiffre est élevé, plus le lave-vaisselle utilise du produit de rinçage.
N’appuyez sur aucun bouton pendant 5 secondes ou appuyez sur le bouton Marche/Arrêt pour enregistrer les paramètres sélectionnés et quitter le mode de réglage.
Refermez le couvercle lorsque vous avez terminé.

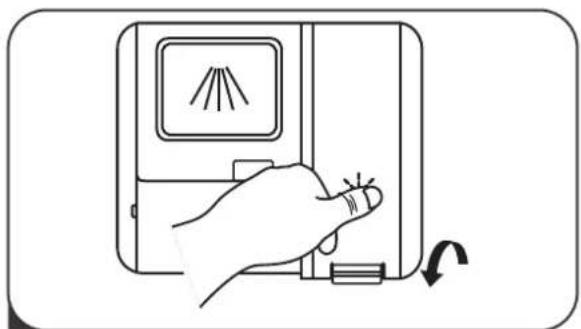

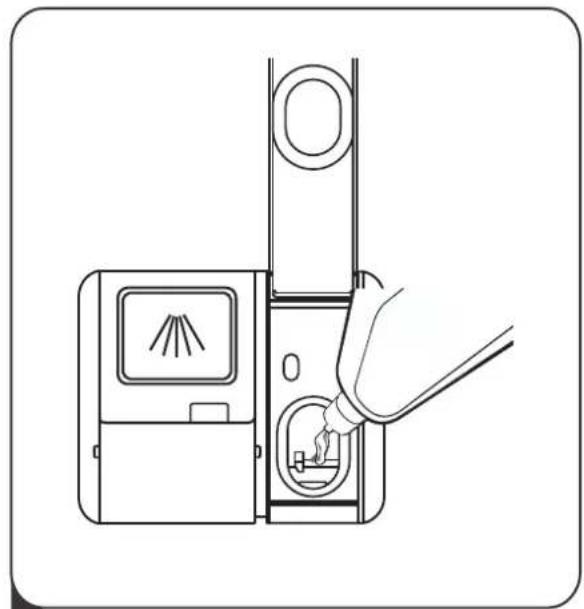

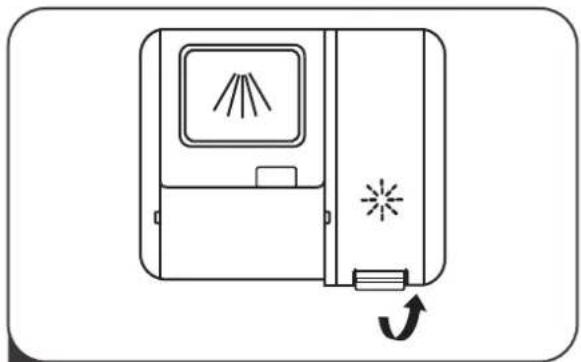

Retirez le couvercle du bac à produit de rinçage en tirant sur la poignée. Versez le produit de rinçage dans le réservoir en veillant à ne pas dépasser le niveau maximum.
R emplissage du b ac produit de rincage
glage du b ac produit de rincage

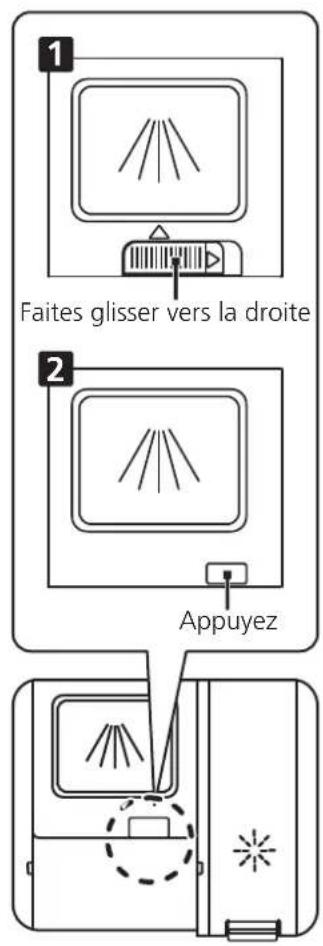

Optez pour la méthode d’ouverture correspondant à votre appareil :1. Ouvrez le couvercle en faisant glisser le loquet d’ouverture.2. Ouvrez le couvercle en appuyant sur le loquet d’ouverture.Ajoutez du détergent dans le plus grand bac (A) pour le cycle de lavage principal.Pour des performances de nettoyage optimales, surtout si votre vaisselle est très sale, versez une petite quantité de détergent sur la porte. Le détergent supplémentaire serait utilisé en phase de pré-lavage. Pour fermer le couvercle, faites-le glisser vers l’avant puis appuyez dessus.Faites glisser vers la droiteAppuyez
Sachez qu'en fonction de la saleté de l'eau, les réglages peuvent différer.Veuillez observer les recommandations du fabricant indiquées sur l'emballagede votre détergent.

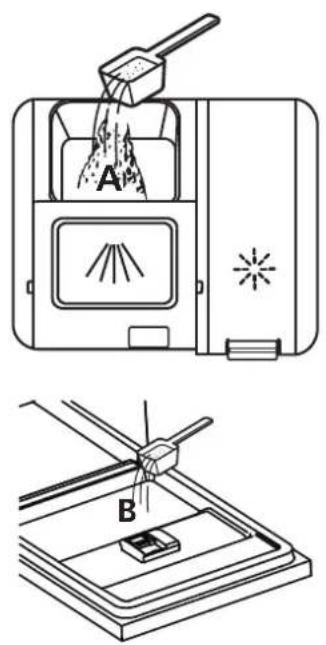

emplissage du b ac d tergent12 D tergent Il existe 3 sortes de d tergents
tergent au phosphate et au chlore
2. D tergent au phosphate et sans chlore
tergent sans phosphate et sans chlore
n ralement, les nouveaux d tergents pulv riser sont sans phosphate. Dans ce cas, la fonction adoucissante de l'eau du phosphate n'est pas assur e. Si vous utilisez ce type de d tergent, nous vous recommandons de remplir le compartiment sel
me lorsque la duret de votre eau est seulement 6 dH. Si vous utili sez un d tergent sans phosphate et que votre eau est dure, vous verrez r guli rement appara tre des taches blanches sur vos verres et votre vaisselle. Si c'est le cas, ajoutez davantage de d tergent pour obtenir de meilleurs r sultats. Les d tergents sans chlore blanchissent quelque peu la vaisselle. Les taches r sistantes et color es ne seront pas compl tement limin es. Si c'est le cas, s lectionnez un programme qui fonctionne une temp rature plus importante. D tergents concentr s Selon leur composition chimique, on peut distinguer deux types fondamentaux de d tergents : les d tergents alcalins conventionnels composants caustiques les d tergents concentr s peu alcalins enzymes naturels D tergents en tablettes Les d tergents en tablettes de diff rentes marques se dissolvent diff rentes vitesses. Ceci explique que certains d tergents en tablettes ne peuvent se dissoudre et d velopper leur pouvoir de nettoyage complet lors de programmes de lavage courts. Par cons quent, il convient de s lectionner des programmes longs lorsque vous utilisez des
tergents en tablettes afin de garantir l' limination compl te des r sidus de d tergent. Le bac d tergent Le bac est remplir avant le d but de chaque cycle de lavage conform ment aux instructions fournies dans le tableau des cycles de lavage. Votre lave-vaisselle consomme moins de d tergent et de produit de rin age que les lave-vaisselle conventionnels. G n ralement, une seule cuill re soupe de d tergent suffit pour un lavage ordinaire. Les ustensiles pr sentant plus de taches r sistantes requi rent plus de d tergent. Veillez toujours mettre votre d tergent dans l'appareil juste avant de le mettre en marche afin d' viter qu'il s'humidifie et ne puisse pas se dissoudre correctement. tergent Les ingr dients chimiques qui composent le d tergent sont n cessaires pour liminer, d composer et vacuer les salet s du lave-vaisselle. La majorit des d tergents de qualit commerciale conviennent cette fin. Attention ! Utilisation du d tergent N'utilisez que des d tergents sp cifiquement con us pour les lave-vaisselle. Votre d tergent doit toujours tre frais et sec. Ne mettez pas de d tergent en poudre dans le bac avant d' tre pr t lancer un cycle de lavage. D. . Fonction du d3 manche Les pièces en argent ou en aluminium ont tendance à ternir au lavage décors4 chargement Chargement
Rabattre les supports à tasses Pour faire de la place dans le panier supérieur pour les objets plus grands, soulevez le support à tasses vers le haut. Vous pouvez alors appuyer les grands verres contre celui-ci. Vous pouvez également le retirer lorsqu'il ne vous est pas utile.AutoAuto (45 ) 60 min60 min
15-1 Les valeurs données pour les programmes autres que le programme Eco sont purement indicatives.
5/30g (1 or 2 pièces) 1 pièce 5/30g (1 or 2 pièces) 85-115500
1 pièce 5/30g (1 or 2 pièces) (1 or 2 pièces) 35g 15g 35g 12.1~18.5
la touche 15-2 Les valeurs données pour les programmes autres que le programme Eco sont purement indicatives.
ramme pour sélectionner le pro
ramme souhaité, les programmes sui
ont la séquence suivante: Lorsqu'un programme est sélectionné, le voyant correspondant s'allume. Refermez la porte, l'appareil démarre son cycle de lavage. ECO->Verre->Rapide->Intensif->Auto->1 hour->ECO la touche
(1 or 2 pièces) 1 pièce (1 or 2 pièces) 85-115500
1 pièce (1 or 2 pièces) (1 or 2 pièces) 22g 12g 22g 12.1~18.5
4/18g 4/18g 4/18gChanger de programme en cours de cycle Remarques préalables : ¢ Un cycle en marche ne peut être modifié que s'il est en marche depuis peu de temps. Autrement, il est possible que le détergent ait déjà été libéré et que l'eau ait déjà été vidangée. Si c'est le cas, le bac à détergent doit être à nouveau rempli (cf. rubrique intitulée « Ajout du détergent »). ¢ Ouvrez la porte, appuyez sur Programme pendant plus de 3 secondes : le programme reste en statut stand-by, appuyez à nouveau sur cycle de lavage »). REMARQUE : Si vous ouvrez la porte alors qu'un cycle est en cours, l'appareil se met en pause. Le voyant correspondant au programme clignote jusqu'
ce que vous refermiez la porte. Une fois la porte referm
e, l'appareil se remet en route.
Rajouter de la vaisselle Vous pouvez rajouter de la vaisselle à tout moment avant l'ouverture du bac à détergent.
Ouvrez légèrement la porte.
Une fois que les bras de lavage cessent de fonctionner, ouvrez la porte totalement.
Le lave-vaisselle se met à nouveau en marche.
Placez vos ustensiles dans l'appareil.
¢ Éteindre le lave-vaisselle Lorsque le voyant Programme est allumé, mais ne clignote pas, cela signifie que le programme est terminé. 1.Ouvrez la porte, éteignez le lave-vaisselle en appuyant sur Marche/arrêt.
2. Coupez l'arrivée d'eau !
¢ Faites preuve de prudence à l'ouverture de la porte. Lorsqu'elle est chaude, la vaisselle est plus sensible aux chocs. Laissez votre vaisselle refroidir pendant environ 15 minutes avant de la sortir de l'appareil. Ouvrez la porte du lave-vaisselle, laissez-la entrouverte et attendez quelques minutes avant de sortir votre vaisselle. Ainsi, ceci permet à la vaisselle de refroidir et garantit un meilleur séchage. ¢ Vider le lave-vaisselle Il est normal que l'intérieur du lave-vaisselle soit mouillé. Videz le panier du bas en premier lieu, puis passez au panier du haut. Ceci vous permettra d'éviter que de l'eau ne s'écoule depuis le panier du haut sur la vaisselle présente dans le panier du bas.
ATTENTION ! Ouvrir la porte au cours d'un cycle est dangereux : la vapeur chaude qui s'échappe peut vous brûler.
Programme pour sélectionner le programme souhaité (cf. rubrique intitulée « Lancer un la touche la touche
À la fin du cycle de lavage Lorsque le cycle de lavage est terminé,
teignez l'appareil en appuyant sur Marche/arrêt, coupez l'arrivée d'eau, puis ouvrez la porte du lave-vaisselle. Attention : attendez quelques minutes avant de vider le lave-vaisselle afin d'éviter de devoir manipuler les ustensiles encore chauds, qui sont alors plus susceptibles de se casser. Ceci permet également un meilleur séchage de votre vaisselle. Ouverture de porte automatique La porte du lave-vaisselle s'ouvre automatiquement à la fin du programme, ce qui améliore les résultats de séchage. (Si le lave-vaisselle est intégrable, le plan de travail doit résister à la condensation). REMARQUE : Aucun objet ne doit empêcher l'ouverture automatique de la porte. Cela pou rrait endommager le système de verrouillage de la porte.7. Nettoyage entretien Système de filtration

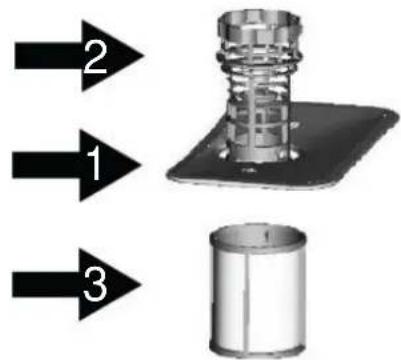

Le filtre permet d'empêcher les restes d'aliments et les autres objets les plus gros de pénétrer dans la cuve. Les résidus peuvent bloquer le filtre, auquel cas il conviendra de les retirer. Le système de filtration consiste en un filtre primaire, un filtre plan (filtre principal) et un micro filtre (filtre fin). Filtre principal
Les aliments et autres particules capturés par le filtre sont pulvérisés par un jet spécial émanant du bras de lavage inférieur, puis évacués dans le tuyau d'évacuation. Filtre primaire
Les résidus de taille plus importante, tels que les morceaux d'os ou de verre, qui pourraient bloquer l'évacuation sont capturés par le filtre primaire. Pour retirer les objets capturés par le filtre, pincez légèrement la tête du filtre et soulevez-le.
Ce filtre empêche les résidus et autres particules de sortir du bassin collecteur et de se redéposer sur la vaisselle lors du cycle de lavage. Dispositif de filtration Le filtre élimine efficacement les particules alimentaires de l'eau de lavage et permet de la recycler au cours du cycle. Pour une performance et des résultats optimaux, le filtre est à nettoyer régulièrement. Ceci explique pourquoi il est recommandé de retirer les particules alimentaires les plus grosses capturées par le filtre après chaque cycle de lavage en rinçant le filtre et le récipient semicirculaires à l'eau courante. Pour retirer le dispositif de filtration, tirez la poignée du récipient vers le haut. ATTENTION ! ¢ Le lave-vaisselle ne doit jamais fonctionner sans les filtres. ¢ Un filtre mal remis en place peut réduire le niveau de performance de l'appareil et endommager votre vaisselle.
Étape 1 : tournez le filtre dans le sens inverse des aiguilles d'une montre.
Étape 2 : soulevez le dispositif de filtration
REMARQUE : Suivez cette procédure dans l'ordre indiqué pour retirer le système de filtration, et inversez l'ordre des éta
OpenOpen Micro-filtreRemarques : - Après chaque cycle, vérifiez l'absence de débris dans le filtre afin d'éviter tout risque de blocage ultérieur. - Vous pouvez retirer le système de filtration en dévissant le filtre primaire. Retirez tous résidus alimentaires et nettoyez les filtres à l'eau courante. REMARQUE : Il convient de nettoyer l'ensemble du système de filtration une fois
ar semaine. Nettoyer le filtre Pour nettoyer le filtre primaire et le filtre fin, utilisez une brosse. Réassemblez les éléments de filtration (cf. page 17), puis réinsérez-les dans le lave-vaisselle en les replaçant dans l'emplacement destiné, puis en appuyant dessus. ATTENTION !
ttention à ne pas cogner les filtres lorsque vous les nettoyez. Ceci pourrait tordre les filtres et nuire à la performance du lave-vaisselle. Entretien du lave-vaisselle Le bandeau de commandes peut être nettoyé à l'aide d'un chiffon légèrement humidifié. Après le nettoyage, veillez à bien le sécher. Pour l'extérieur, utilisez une cire à lustrer spéciale équipements électroménagers. N'utilisez jamais d'objets coupants, de tampons à récurer ou de produits de nettoyage agressifs pour nettoyer le lave-vaisselle. Nettoya
e de la porte Pour nettoyer les bords de la porte, utilisez un chiffon souple, tiède et humidifié. Pour éviter toute pénétration d'eau dans le dispositif de fermeture de la porte et les composants électroniques, évitez toute utilisation de produits nettoyants en spray. ATTENTION ! ¢ N'utilisez jamais de produit nettoyant en spray pour nettoyer la porte : celui-ci pourrait endommager le dispositif de fermeture de la porte et les composants électroniques. ¢ Les agents abrasifs ainsi que certains types d'essuie-tout sont à proscrire car ils risquent d'érafler ou de laisser des traces sur la surface en acier inoxydable. Préparation du lave-vaisselle pour l'hiver Pensez à prendre des mesures de protection contre le givre pour votre lave-vaisselle en hiver. Après chaque cycle de lavage, suivez la procédure suivante :
1. Mettez le lave-vaisselle hors tension au niveau de la source d'alimentation.
2. Coupez l'arrivée d'eau et débranchez le tuyau d'arrivée d'eau du robinet d'alimentation.
4. Rebranchez le tuyau d'arrivée d'eau au robinet d'alimentation.
REMARQUE : Si votre lave-vaisselle ne fonctionne pas
cause du givre, prenez contact avec un r

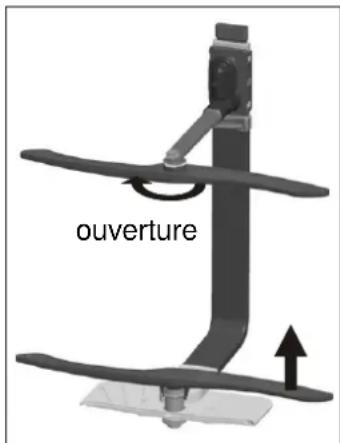

parateur professionnel. Nettoyer les bras de lava
Il est nécessaire de nettoyer les bras de lavage régulièrement afin d'éviter que les particules chimiques de l'eau dure n’obstruent les jets et les roulements des bras de lavage. Pour retirer le bras de lavage supérieur, maintenez l'écrou et faites tourner le bras dans le sens des aiguilles d'une montre. Pour retirer le bras de lavage inférieur, tirez-le vers le haut. Lavez les bras dans une eau tiède et savonneuse et nettoyez les jets à l'aide d'une brosse souple. Rincez-les complètement, puis remettez-les en place.
3. Vidangez l'eau du tuyau d'arrivée d'eau et du robinet d'eau. (Servez-vous d'une cuvette pour récupérer l'eau)
5. Retirez le filtre au fond de la cuve et rincez l'eau présente à l'aide d'une épongesous le filtre .Maintenir votre lave-vaisselle en bon
près chaque lavage Après chaque lavage, coupez l'arrivée d'eau et laissez la porte légèrement ouverte afin que l'humidité et les odeurs puissent s'échapper. ¢ Débranchez la prise Débranchez la prise avant toute opération de nettoyage ou de maintenance. ¢ Nettoyage sans solvants ni produits abrasi
Pour nettoyer l'extérieur et les pièces en caoutchouc de votre lave-vaisselle, n'utilisez ni solvants, ni produits de nettoyage abrasifs. Tenez-vous en a un chiffon imprégné d'eau tiède savonneuse. Pour éliminer les traces présentes sur les surfaces internes, utilisez un chiffon humidifié à l'eau avec un peu de vinaigre ou un produit de nettoyage spécifiquement conçu pour les lave-vaisselle. ¢ Inutilisation pendant une durée importante Il est recommandé de lancer un cycle de lavage à vide et de débrancher la prise, de couper l'arrivée d'eau et de laisser la porte légèrement entrouverte. Ceci permettra d'optimiser la durée de vie des joints de porte et d'empêcher la formation d'odeurs à l'intérieur de l'appareil. ¢ Déplacer l'appareil Si vous devez déplacer l'appareil, essayez de le maintenir en position verticale. En cas de nécessité absolue, vous ¢ Joints L'un des facteurs qui favorisent la formation d'odeurs dans le lave-vaisselle est la présence de résidus alimentaires dans les joints. Un nettoyage régulier des joints à l'aide d'une éponge humide permettra d'éviter ce phénomène.
8. Consignes d'installation

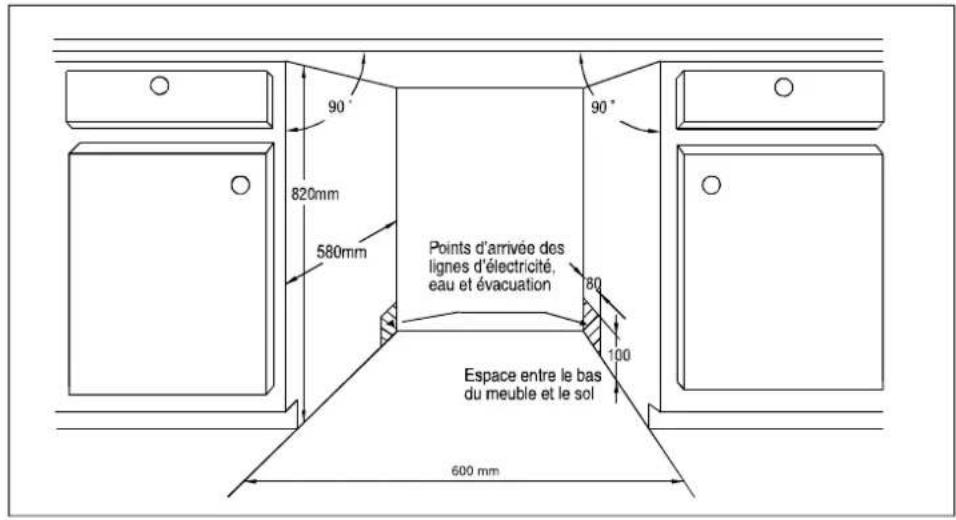

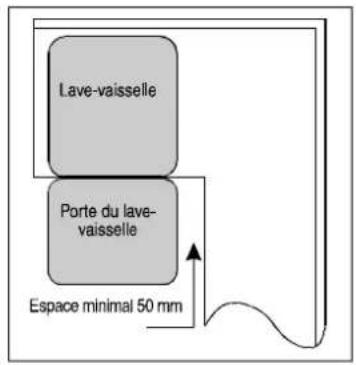

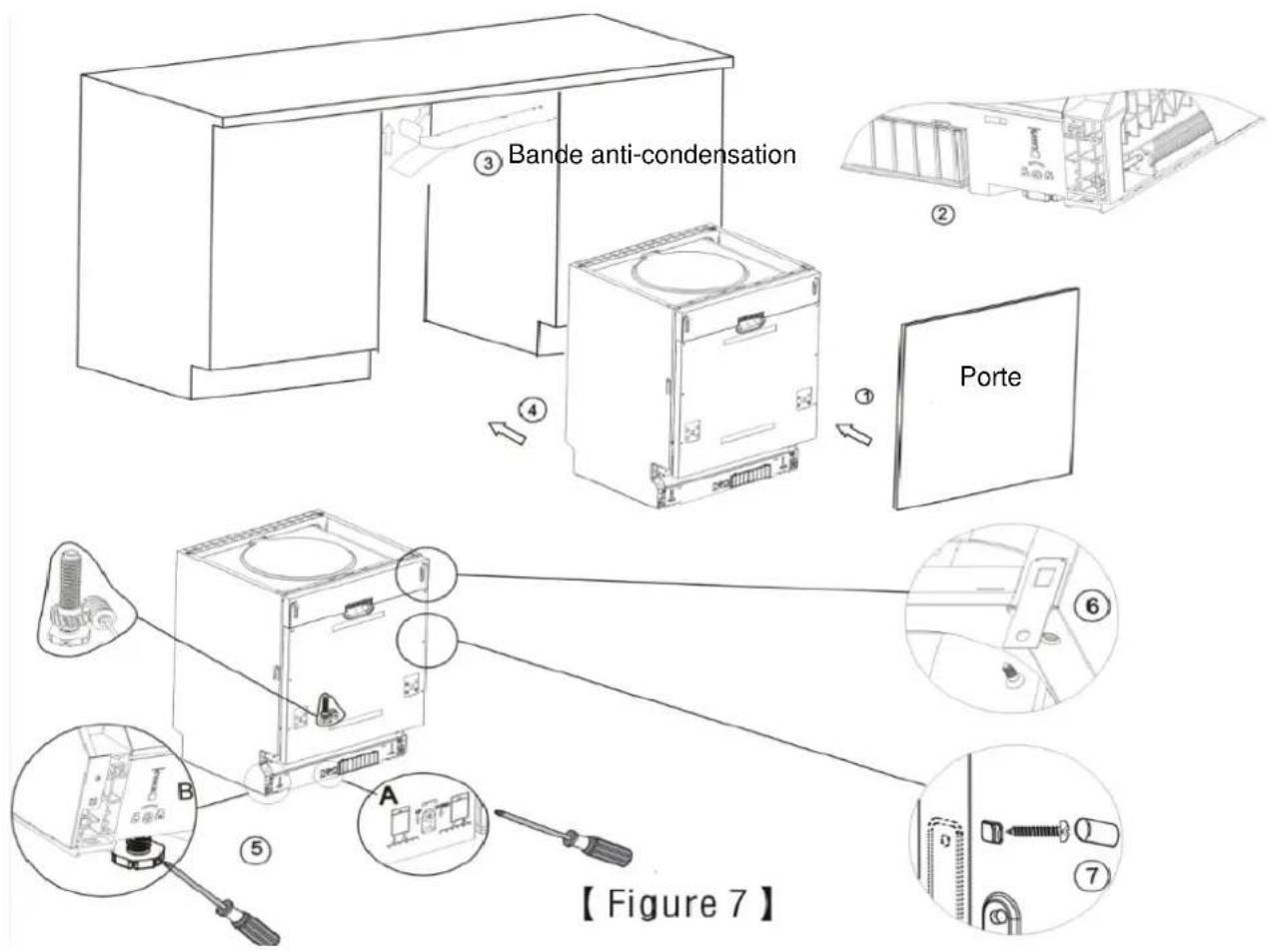

- Préparation à l’installation L’endroit d’installation du lave-vaisselle devrait se situer à proximité aussi bien des tuyaux pour l’arrivée l’évacuation de l’eau déjà existants que du câble d’alimentation électrique. Afin de simplifier le raccordement des tuyaux d’évacuation du lave-vaisselle, il est conseillé de l’installer à côté du meuble de lavabo. Remarque : vérifiez les accessoires fournis pour l’installation (crochet pour la porte d’habillage, vis)
pouvez le positionner sur l'arrière.20Figure4b
plaque de finition en bois
anti-condensation anti-condensation Plan de travail standard Bande anti-condensation PorteBranchements électriques ATTENTION ! Pour votre sécurité :
N'utilisez pas de rallonge ou d'adaptateur avec cet appareil.
Quelles que soient les circonstances, veillez à ne jamais couper ou retirer les branchements de mise à la terre. Alimentation électrique
Référez-vous à la plaque signalétique de l'appareil pour connaître la tension requise afin de brancher votre lave-vaisselle à une source d'alimentation adaptée. Utilisez des fusibles 10amp, le fusible temporisé ou le disjoncteur recommandés et aménagez un circuit distinct réservé à cet appareil.
Assurez-vous de l'existence d'un branchement de mise à la terre avant d'utiliser votre lave-vaisselle Branchements électriques Vérifiez les propriétés de la source d'alimentation électrique. Les propriétés relatives à la tension, la fréquence et les phases doivent correspondre à celles qui sont indiquées sur la plaque signalétique. Veillez à ne brancher la prise au secteur qu'une fois la mise à la terre assurée. Si la prise électrique à laquelle l'appareil doit être branché n'est pas adaptée, remplacez-la plutôt que d'utiliser un adaptateur ou autre dispositif, lesquels pouvant entraîner une surchauffe et des brûlures.

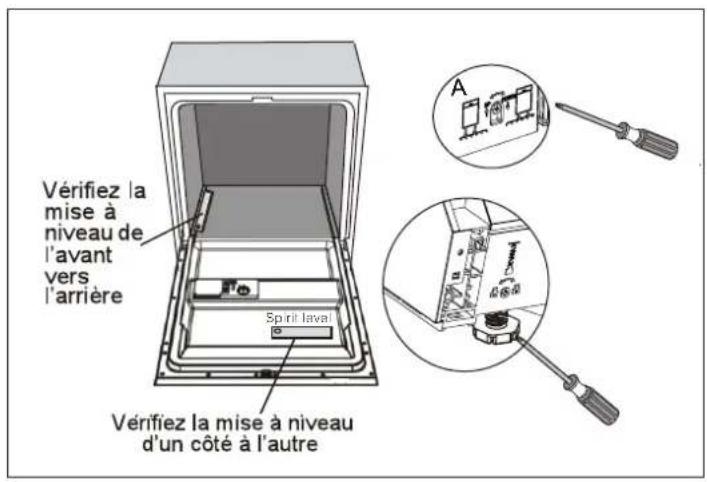

Spirit levelBranchements d'eau
Positionnement de l’appareil Placez l'appareil dans l'emplacement désiré. L'arrière devra reposer contre le mur derrière, et les côtés, le long des cabinets adjacents ou des murs. Le lave-vaisselle est équipé avec le tuyau d’arrivé d’eau et le tuyau d'évacuation qui peuvent être placés à côté droit ou gauche pour faciliter l'installation appropriée. Comment vidanger l'excédent d'eau des tuyaux Si l'évier est situé à plus de 1 000 mm du sol, l'excédent d'eau demeurant dans les tuyaux ne peut être évacué directement l'extérieur et à un niveau inférieur à celui de l'évier. Sortie d'eau Raccordez le tuyau d’évacuation. Le tuyau d’évacuation doit être correctement installé pour éviter toute fuite d'eau. Assurez-vous que le tuyau d’évacuation n'est ni plié, ni écrasé. Tuyau de rallonge Si vous avez besoin d'un tuyau de rallonge pour la vidange, veillez à bien utiliser un tuyau similaire. Celui-ci ne doit pas excéder 4 mètres de longueur, à défaut de quoi la performance du lave-vaisselle pourrait être réduite. Raccordement du siphon La distance entre le raccord d’évacuation et le fond de l'appareil ne doit pas excéder 1 000 mm. Le tuyau d’évacuation doit être fixé.
Démarrage du lave-vaisselle
Il convient d'effectuer les vérifications suivantes avant de mettre en route votre lave-vaisselle.
Le lave-vaisselle est bien à niveau et correctement installé
La valve d'arrivée d'eau est ouverte
Pour éviter toute fuite d'eau, vérifiez que la valve d'arrivée d'eau est bien raccordée au lave-vaisselle
Les câbles sont solidement raccordés
L'appareil est sous tension
dans l'évier. Il sera nécessaire de vidanger l'excédent d'eau dans une cuvette ou un autre récipient adapté maintenu à6 Les tuyaux d'arrivée d'eau et de vidange ne présentent aucun nœud
Tous les matériaux d'emballage et toute la documentation ont été retirés du lave- vaisselle.
conserver ce guide d'utilisation : son contenu est tr
ur les utilisateurs.
269. Guide de dépannage
Avant de faire appel à un technicien Vous r
rer aux tableaux suivants peut vous
viter de devoir appeler un technicien. Problèmes techniques Probl
Causes possibles Que faut-il faire ? Le lave-vaisselle ne
marre pas Un fusible ou le disjoncteur a sauté Changez le fusible ou rétablissez le disjoncteur. Débranchez tous autres appareils électriques branchés sur le même circuit que votre lave-vaisselle L'appareil n'est pas sous tension Vérifiez que le lave-vaisselle est sous tension et que la porte est bien fermée. Vérifiez que le câble d'alimentation est bien branché à la prise secteur. La pression de l'eau est faible Vérifiez que l'arrivée d'eau est bien raccordée et que le robinet est ouvert. La porte du lave- vaisselle n'est pas bien fermée. Assurez-vous de bien fermer la porte et le loquet. Le lave-vaisselle ne pompe pas l'eau Nœud dans le tuyau d’évacuation Vérifiez l'état du tuyau d’évacuation.
Filtre bouché Vérifiez l'état du filtre primaire (cf. rubrique intitulée « Nettoyer le filtre »)
Évier bouché Vérifiez l'état de l'évier de votre cuisine afin de vous assurer qu'il n'est pas bouché. Si l'eau de votre évier ne s'évacue pas correctement, il est probable que vous deviez faire appel à un plombier plutôt qu'à un technicien spécialisé dans la gestion des lave-vaisselle. Problèmes généraux Mousse dans la cuve Détergent non adapté Utilisez uniquement du détergent spécial lave-vaisselle pour éviter la formation de mousse. Si cela se produit, ouvrez le lave-vaisselle et laissez la mousse s'évaporer. Versez 3 ou 4 litres d'eau froide dans la cuve. Fermez le lave-vaisselle en fermant le loquet, puis sélectionnez un cycle. Le lave-vaisselle commencera par vidanger l'eau. Ouvrez la porte une fois la vidange terminée et vérifiez que la mousse ait bien disparu. Renouvelez l'opération si nécessaire.
Produit de rinçage renversé Nettoyez toujours immédiatement tout produit de rinçage renversé. Int
rieur de la cuve tach
Un détergent contenant du colorant a été utilisé Vérifiez que le détergent utilisé ne comporte aucun colorant. Pellicule blanche sur les surfaces internes Minéraux contenus dans une eau dure Pour nettoyer les parois internes, utilisez une épon
e humide avec du détergent pour lave-vaisselle et veillez à porter des gants en caoutchouc. N'utilisez jamais d'autres produits que ceux qui sont destinés aux lave-vaisselle afin d'éviter tout risque de formation de mousse. Taches de rouille sur les couverts Les couverts tachés ne sont pas résistants à la corrosion.
Aucun programme n'a été lancé après l'ajout du sel pour lave- vaisselle. Des traces de sel se sont mêlées au cycle de lavage. Lancez toujours le programme de lavage rapide sans placer de couverts dans le lave-vaisselle et sans la fonction Turbo (si elle est disponible) après avoir ajouté du sel pour lave-vaisselle.
Le couvercle de l'adoucisseur n'est pas bien fermé. Inspectez le couvercle et assurez-vous qu'il est bien fermé. 27Probl
Causes possibles Que faut-il faire ? Bruit Bruits de choc dans le lave-vaisselle Un des bras de lavage se heurte contre l'un des ustensiles présents dans le panier situé en- dessous ou au-dessus. Mettez le programme en pause et réorganisez les ustensiles qui bloquent le bras de lavage. Cliquetis dans le lave-vaisselle Des couverts ont été renversés dans le lave- vaisselle. Mettez le programme en pause et réorganisez la disposition de vos couverts. Bruits de choc dans les conduits d'eau Ceci peut être dû à l'installation sur place ou aux sections des conduits. Ceci n'a aucun impact sur la performance du lave-vaisselle. Si vous avez des doutes, faites appel à un plombier qualifié.
Lavage non satis- faisant La vaisselle n'est pas propre La vaisselle n'a pas été correctement placée dans le lave-vaisselle. Cf. rubrique « Remplir les paniers du lave-vaisselle »
Le programme choisi n'était pas assez puissant. Sélectionnez un programme plus intensif. Cf. « Tableau des cycles de lavage ».
La quantité de détergent n'était
s suffisante. Ajoutez plus de détergent ou changez de détergent.
Réorganisez la disposition de vos ustensiles afin que les bras de lavage puissent tourner librement.
Le dispositif de filtration situé à la base de l'appareil n'est pas propre ou n'est pas bien installé. Ceci peut bloquer les jets des bras de lavage. Nettoyez et/ou replacez correctement le dispositif de filtration. Nettoyez les bras de lavage. Cf. « Nettoyer les bras de lavage ». Verres troubles Association d'une eau douce avec trop de détergent. Utilisez moins de détergent si vous avez une eau douce, et sélectionnez un cycle plus court pour laver les verres et optimiser leur propreté. Traces noires ou grises sur la vaisselle Des ustensiles en aluminium ont frotté contre votre vaisselle. Nettoyez la vaisselle à l'aide d'un produit abrasif doux pour éliminer les traces. Reste de d
tergent dans les bacs Des ustensiles bloquent les bacs à détergent. Réorganisez la disposition de votre vaisselle. Séchage non satis- faisant La vaisselle n'est
che Mauvaise disposition des ustensiles Respectez les consignes de remplissage du lave-vaisselle. Quantité de produit de rinçage insuffisante Augmentez la quantité de produit de rinçage/remplissez le compartiment à produit de rinçage. La vaisselle a été sortie trop tôt Ne videz pas votre lave-vaisselle immédiatement après le cycle de lavage. Ouvrez légèrement la porte pour que la vapeur puisse s'échapper. Attendez que votre vaisselle soit à peine tiède au toucher pour vider votre lave-vaisselle. Videz le panier du bas en premier lieu afin d'éviter que de l'eau ne s'écoule depuis la vaisselle du panier du haut dans celui du bas. Le programme choisi n'était pas adapté Avec un programme court, la température de lavage est moins importante, ce qui réduit la performance de lavage. Choisissez un programme de longue durée. Les couverts présentent un revêtement de mauvaise qualité L'évacuation de l'eau est plus difficile sur les revêtements de mauvaise qualité. Les couverts ou plats de ce type ne sont pas adaptés au lavage en lave-vaisselle. 28Codes d'erreur En cas de dysfonctionnement, l'appareil affiche des codes d'erreur pour vous avertir : ATTENTION
cas de débordement, coupez l'arrivée d'eau avant d'appeler
Coupez l'arrivée d'eau avant d'appeler
technicien - Éliminez l'excédent d'eau avant de redémarrer
Un composant du lave-vaisselle fuitCodesDescriptionCauses possiblesDébordement durée de remplissage trop longueMise de température non atteinte robinets pas ouverts ou prise d'eau insuffisante ou pression d'eau trop basseDysfonctionnement d'élément chauffant
Mauvaise orientation du robinetd'alimentation.Le circuit est ouvert ou le robinetd'alimentation est cassé. Restez appuyé sur l'un des boutonspendant plus de 30 secondesFuite d'eau dans le caisson de baseInformations techniques

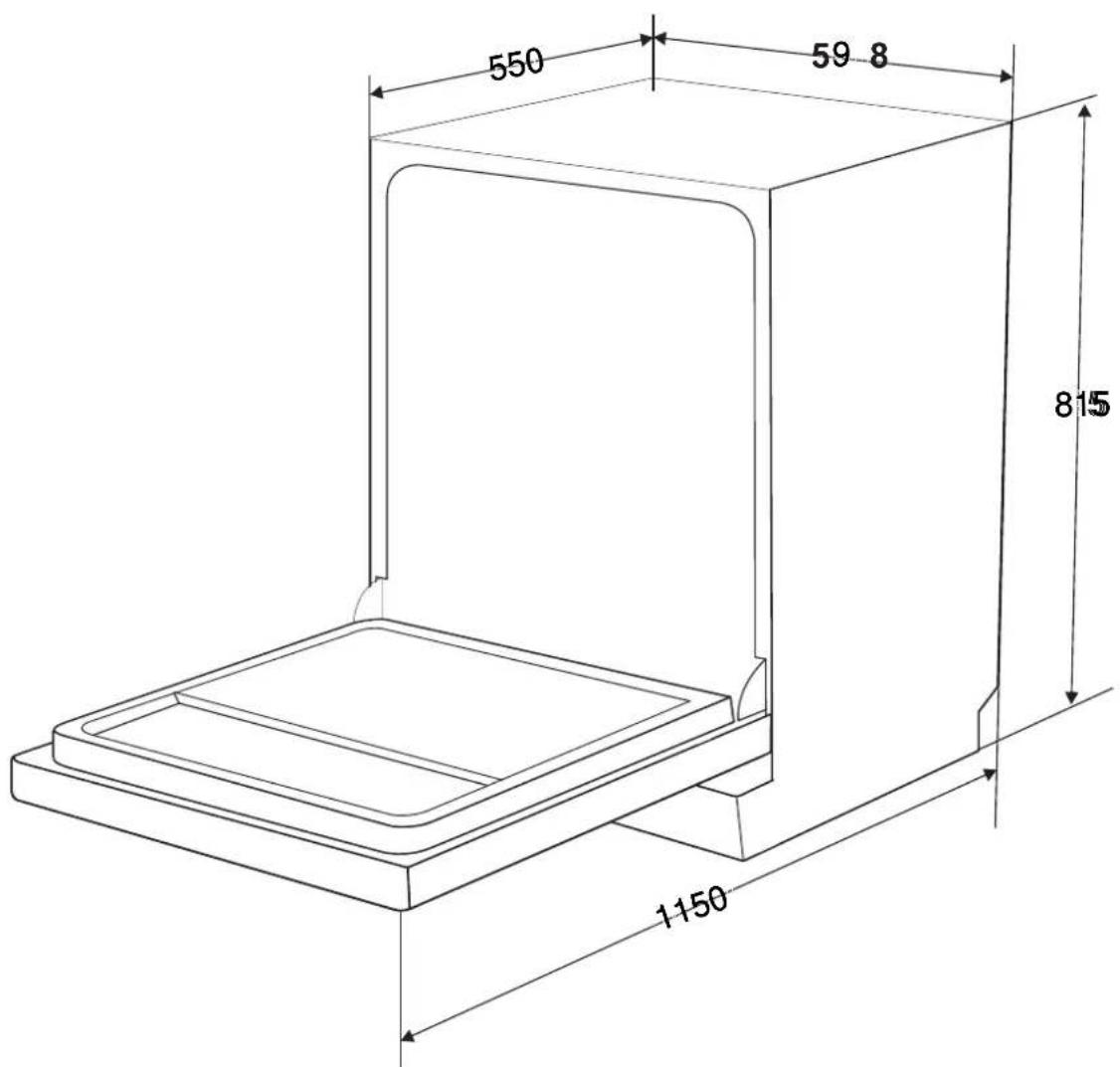

Hauteur : 815 mm Lar
ur : 598 mm Profondeur : 550 mm (porte fermée) Alimentation électrique : cf. plaque s
nalétique Capacité :

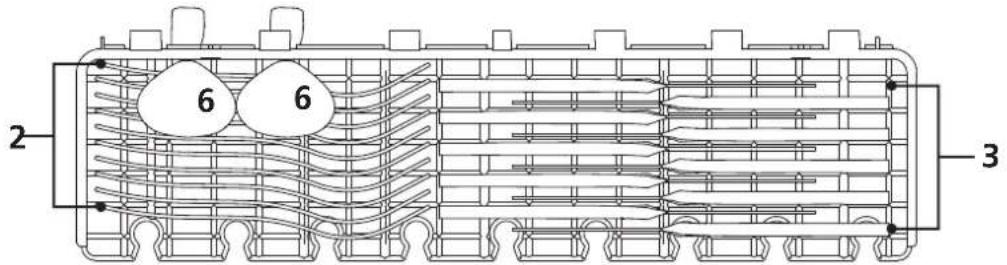

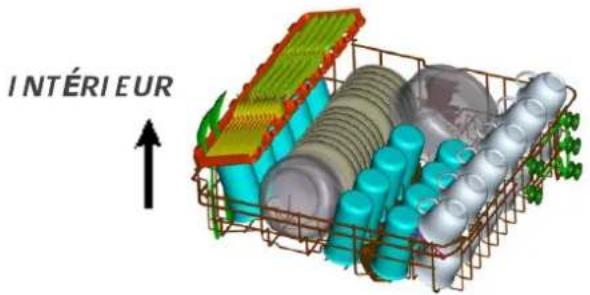

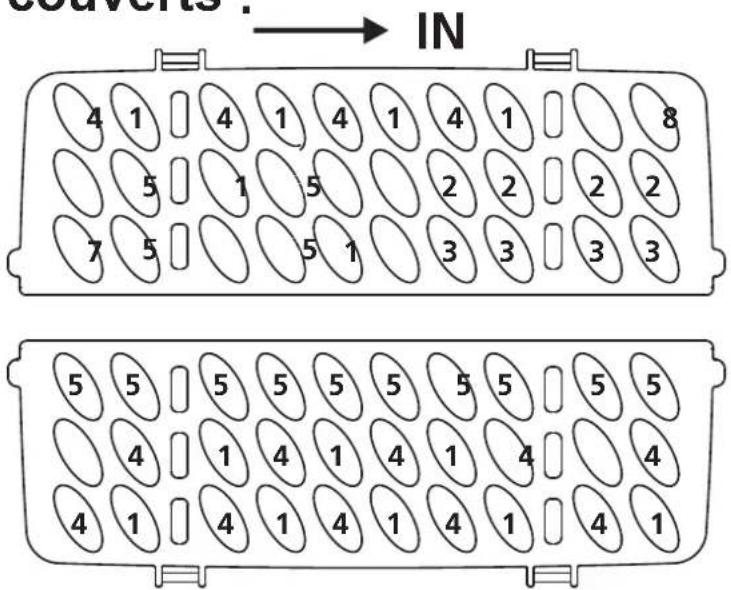

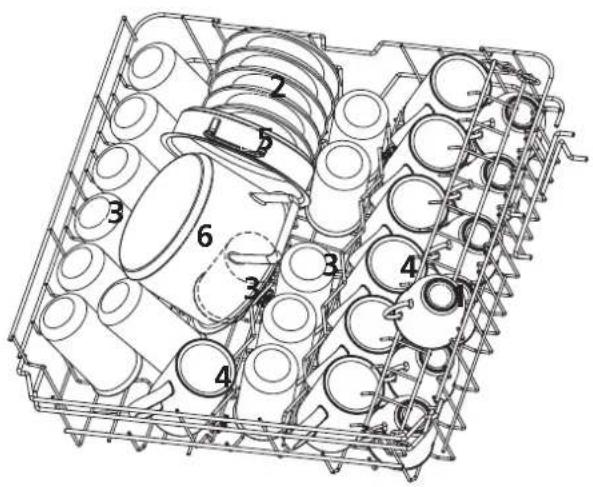

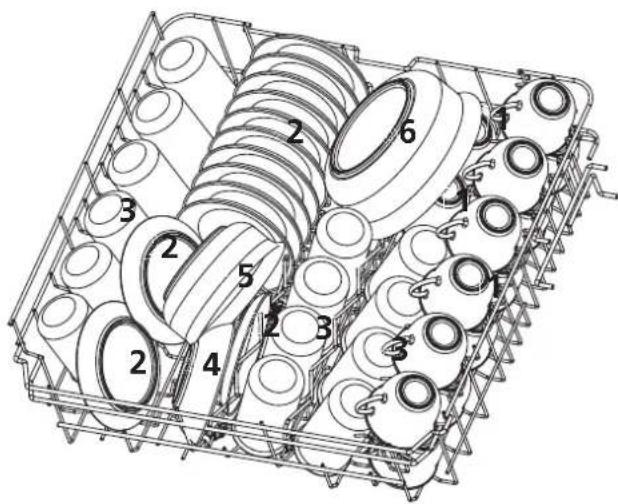

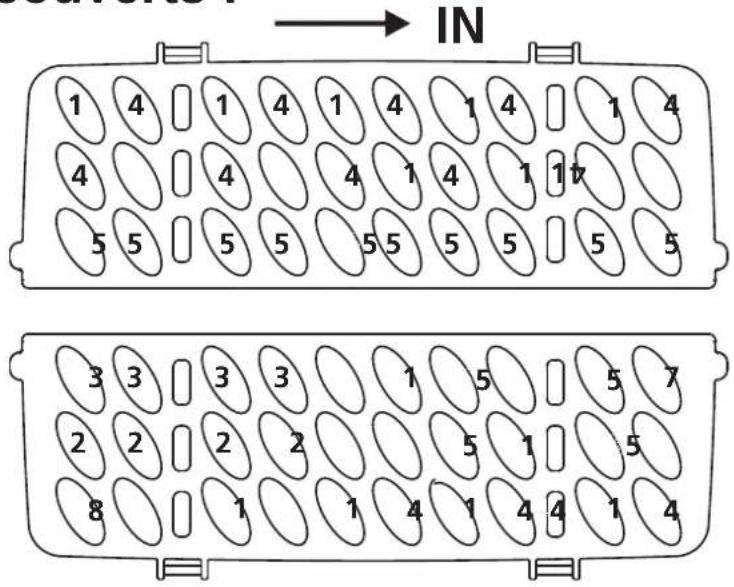

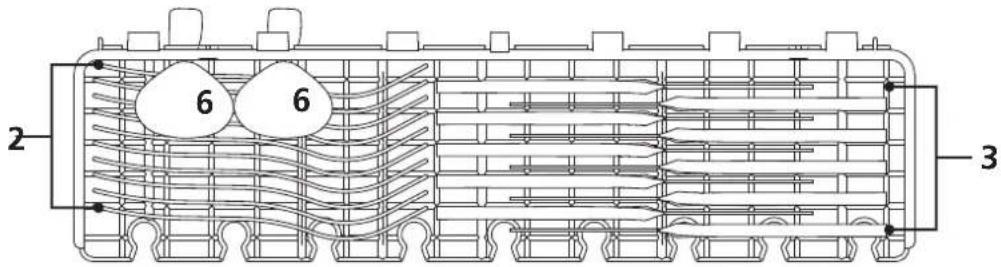

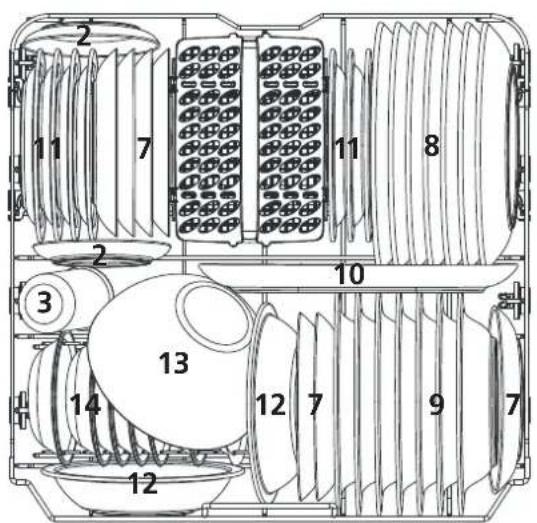

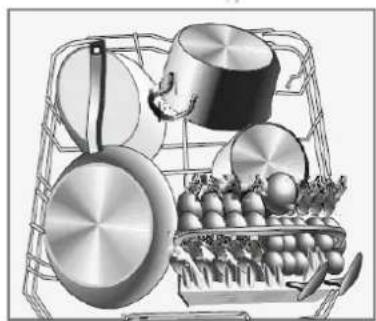

5501. Panier du haut : Numéro Type de vaisselle 1 Tasses 2 Soucoupes 3 Verres 4 Petits bols de service 5 Moyens bols de service 6 Grands saladiers de service

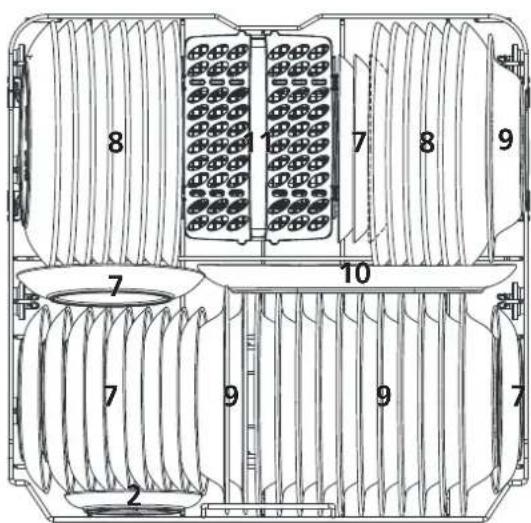

Numéro Type de vaisselle 7 Assiettes à dessert 8 Assiettes plates 9 Assiettes creuses 10 Plateaux ovales 11 Panier à couverts
SELON LA NORME EN 50242 : Le non-respect du plan de chargement pourrait entraîner une mauvaise qualité de lavage. Attention:
993. Tiroir à couverts :
REMARQUE : placez les ustensiles plats et légers sur l'étagère. Le poids total est inférieur à 1,5 kg.
4. Panier à couverts :
Numéro Type de vaisselle Cuillères à soupe 2 Fourchettes 3 Couteaux 4 Cuillères à thé 5 Cuillères à dessert
Fourchettes à servir
Numéro Type de vaisselle 1 Tasses 2 Soucoupes 3 Verres 4 5 6
Numéro Type de vaisselle 7 8 9 10 11 Grandes tasses Marmite Petite casserole
Assiettes à dessert Assiettes plates Assiettes creuses Plat ovale Assiettes à dessert Bols en mélamine Bol en verre Bols à dessert Panier à couverts
en mélamineLe non-respect du plan de chargement pourrait entraîner une mauvaise qualité de lavage. Attention:
773. Tiroir à couverts :
REMARQUE : placez les ustensiles plats et légers sur l'étagère. Le poids total est inférieur à 1,5 kg.
Numéro Type de vaisselle Cuillères à soupe 2 Fourchettes 3 Couteaux 4 Cuillères à thé 5 Cuillères à dessert
Fourchettes à servir
Pour en savoir plus sur nos produits ou nous contacter, vous pouvez: consulter notre site : www.brandt.fr nous écrire Service Consommateurs BRANDT 5 avenue des Béthunes
nous appeler du lundi au vendredi de 8h30 à 18h00 au :
Service fourni par Brandt France, S.A.S. au capital social de 100.000.000 euros RCS Nanterre 801 250 531
Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualifié dépositaire de la marque. Lors de votre appel, afin de faciliter la prise en charge de votre demande, munissez-vous des références complètes de votre appareil (référence commerciale, référence service, numéro de série). Ces renseignements figurent sur la plaque signalétique.
B : Référence commerciale C : Référence service H : Numéro de série Vous pouvez nous contacter du lundi au samedi de 8h00 à 20h00 au :
dPièces ’ori gine : Lors INFORMATION :
La durée minimale de mise à disposition des pièces de rechange inscrites dans la liste du Règlement Européen 2019-2022-EU et accessibles notamment à l'utilisateur de l'appareil, est de 10 ans dans les conditions prévues par ce même règlement. une intervention, demandez l’utilisation exclusive de pièces détachées certifiées d’origine.
Afin d'accéder aux informations concernant votre modèle, stocké dans la base de données des produits, conformément au règlement (UE) 2019/2017 et relatif à l’étiquetage énergétique, veuillez-vous connecter au site internet : https://eprel.ec.europa.eu/ Rechercher la référence de votre appareil sur le site internet en entrant la référence service qui est indiquée sur la plaque signalétique de votre appareil. Un autre moyen d’accéder à ces informations est de flasher le code « QR » présent sur l'étiquette énergétique de votre produit.
