Marque	Eurom
Modèle	HVS18S
Type de produit	Ventilateur sur pied
Utilisation	Intérieur uniquement
Alimentation	230V / 50 Hz
Puissance absorbée	140 W
Nombre de vitesses	3 (faible, moyenne, forte)
Diamètre de l'ailette	18"
Tours max par minute	1250 tr/min
Déplacement d'air	102,6 m³/min
Niveau sonore	80 dB
Dimensions	19 x 54 x 111 (133) cm, Ø pied 50,5 cm
Poids	11,8 kg
Réglage en hauteur	Oui, télescopique (max 22 cm)
Inclinaison	Orientation manuelle ±135°
Montage requis	Oui, assembler le pied et la grille
Entretien	Dépoussiérer avec chiffon doux ou aspirateur
Sécurité	Grille de protection, arrêt et débrancher avant nettoyage, ne pas immerger
Stockage	Dans un endroit sec, de préférence dans l'emballage d'origine
Garantie	Voir conditions du fabricant

FOIRE AUX QUESTIONS - HVS18S Eurom

Comment monter le ventilateur Eurom HVS18S ?

Suivez les étapes du manuel : fixez le support et le pied télescopique sur le pied avec 4 vis et écrous, glissez la bague décorative, puis fixez le corps du ventilateur avec les pinces. Réglez la hauteur en dévissant la bague sur le support. N'utilisez pas le ventilateur avant montage complet.

Quelles sont les vitesses disponibles et comment les utiliser ?

Le ventilateur offre 3 vitesses : 1 (faible, brise agréable), 2 (moyenne, vent fort) et 3 (forte, vent violent). Utilisez le bouton à l'arrière pour sélectionner la vitesse. Pour arrêter, mettez sur 0.

Comment ajuster la direction du souffle ?

Éteignez et débranchez toujours le ventilateur avant de l'orienter. Saisissez la grille de sécurité à deux mains et tournez-la dans la direction souhaitée. Le HVS18S peut pivoter jusqu'à ±135°.

Puis-je utiliser une rallonge avec ce ventilateur ?

Il est préférable d'éviter les rallonges. Si nécessaire, utilisez un câble homologué de puissance suffisante et déroulez-le complètement s'il est sur dévidoir.

Comment nettoyer le ventilateur ?

Débranchez l'appareil avant nettoyage. Ouvrez la grille de sécurité en dévissant les petites vis et ouvrant les pinces. Nettoyez la grille et les ailettes avec un chiffon doux légèrement humide, sans produits corrosifs. Séchez bien. Utilisez un aspirateur pour le carter moteur.

Que faire si le ventilateur ne fonctionne plus ?

Vérifiez d'abord l'alimentation et la prise. Si le problème persiste, n'ouvrez pas l'appareil vous-même. Contactez un fournisseur ou un électricien qualifié pour réparation.

Quel est le niveau sonore du HVS18S ?

Le niveau sonore est de 80 dB, ce qui correspond à un fonctionnement normal pour un ventilateur de cette puissance.

Le ventilateur est-il adapté à une utilisation en extérieur ?

Non, ce ventilateur est destiné uniquement à une utilisation à l'intérieur. Ne l'exposez pas à l'humidité ou à la pluie.

Comment ranger le ventilateur après la saison ?

Rangez-le dans un endroit sec, ni trop chaud ni trop froid, de préférence dans son emballage d'origine pour le protéger de la poussière.

Le HVS18S est-il équipé d'une télécommande ?

Non, le HVS18S ne dispose pas de télécommande. La commande se fait manuellement via le bouton rotatif à l'arrière.

MODE D'EMPLOI HVS18S Eurom

FR - Livret d'instructions

Nous vous remercions d'avoir acheté le ventilateur EUROM. Vous avez fait le bon choix!

Avant de l'utiliser, lisez le livre d'instructions entièrement et avec attention : cette lecture est importante pour un fonctionnement correct et optimal et pour votre sécurité !

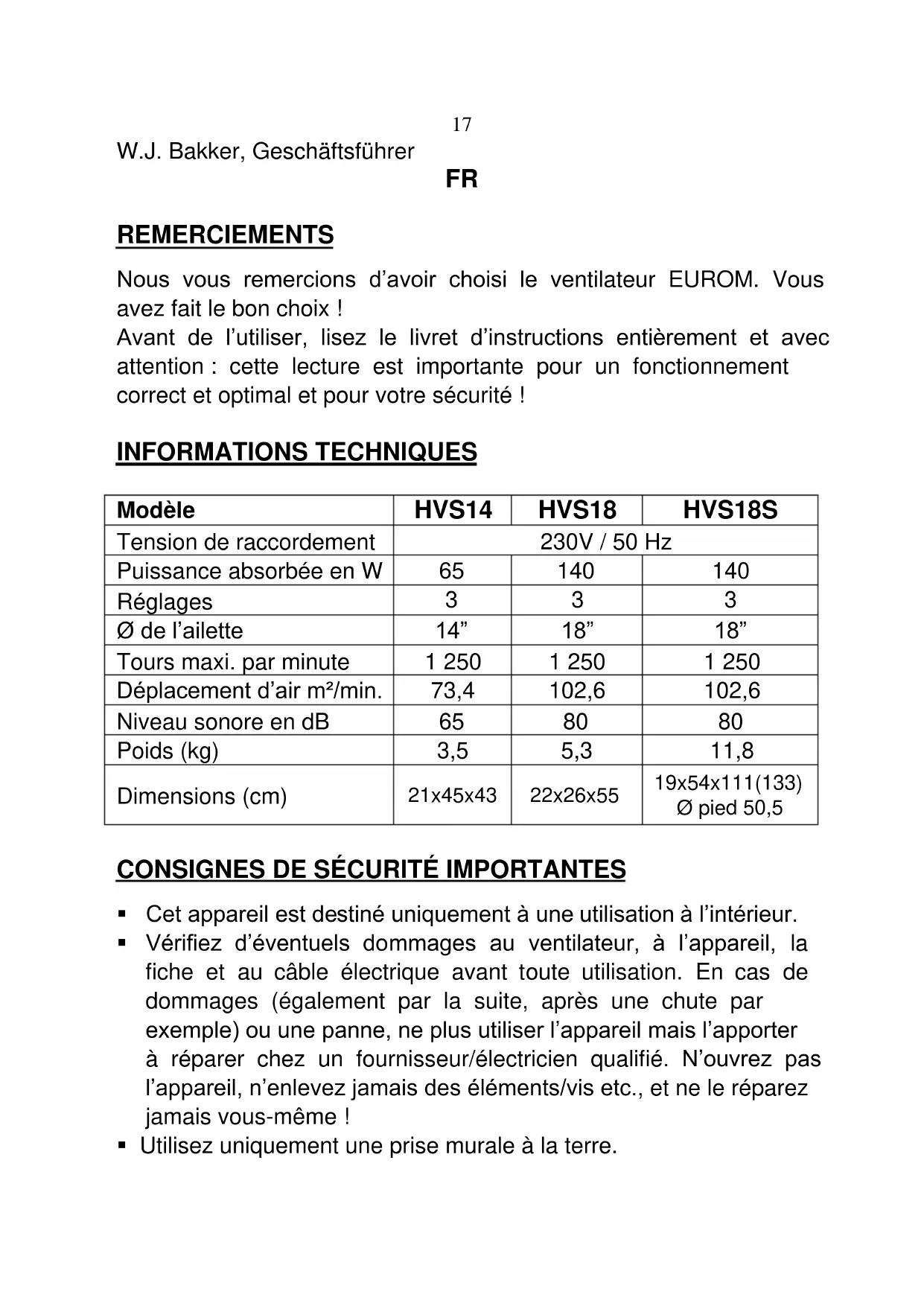

INFORMATIONS TECHNIQUES

Modèle	HVS14	HVS18	HVS18S
Tension de raccordement	230V / 50 Hz
Puisance absorbée en W	65	140	140
Réglages	3	3	3
Ø de l'ailette	14"	18"	18"
Tours maxi. par minute	1 250	1 250	1 250
Déplacement d'air m²/min.	73,4	102,6	102,6
Niveau sonore en dB	65	80	80
Poids (kg)	3,5	5,3	11,8
Dimensions (cm)	21x45x43	22x26x55	19x54x111(133)Ø pied 50,5

Consignes de sécurité importantes

• Cet appareil est destiné uniquement à une utilisation à l'intérieur.
• Vérifiez d'eventuels dommages au ventilateur, à l'appareil, la fiche et au cable électrique avant toute utilisation. En cas de dommages (également par la suite, après une chute par exemple) ou une panne, ne plus utiliser l'appareil mais l'apporter à réparer chez un fournisseur/électricien qualifié. N'ouvre pas l'appareil, n'enlevez jamais des éléments/vis etc., et ne le réparez jamais vous-même! Utilisez uniquement une prise murale a la terre.
• Avant chaque utilisation, vérifie que la tension de la prise que vous allez utiliser est identique au voltage indiqué sur la plaque signalétique de l'appareil : 23V / 50 Hz.

Évitez autant que possible les rallonges. Si une rallonge est inévitable, utilisez un câble homologué d'une puissance suffisante. Dans le cas d'une rallonge sur dévidoir, déroulez toujours complètement le câble.

• Le cable électrique ne doit pas toucher des objets acérés, chauds ou mobiles, ne doit pas être enroulé sur le ventilateur et ne doit pas être coudé ou roulé trop serré.
• Toujours poser l'appareil sur une surface solide, plane et horizontale.
• Ne touchez jamais l'appareil ou la fiche avec des mains mouillées!
• Ne posez rien sur l'appareil. Assurez-vous d'éloigner les rideaux, tapis, etc. du ventilateur.
• Ne passes jamais un doigt, stylo, bâtonet, ou quelque objet que ce soit, à travers la grille de protection du ventilateur en marche!
• Ne vaporisez pas de produits (insecticides, nettoyants) sur ou dans le ventilateur.
• Ne pas utiliser ou ranger le ventilateur:
• à des endroits où il pourrait être mouillé ou tomber dans l'eau;
• après de substances inflammables, explosives ou gazeuses;
• après d'acides, alcalis, pétrole et autres substances corrosives.
• Ne branchez pas le ventilateur sur un minuteur ou variateur.
• N'immergez jamais l'appareil, le câble ou la fiche dans un liquide!
• Arrêtez, puis débranchez le ventilateur avant de déplacer, nettoyer ou effectuer de l'entretien sur celui-ci.
• Toujours enlever la fiche de la prise après utilisation.
• Cet appareil ne doit pas être utilisé par des enfants, ou des personnes souffrant d'une limitation physique, sensorielle ou mentale, ou manquant d'expérience et de

• Réservez cet appareil uniquement à l'usage prévu et de la manière décrite dans ce livre. Tout autre usage peut représenter un risque (incendie, blessures, dommages, électrocuté, etc.) et annule la responsabilité du fournisseur ainsi que la garantie.

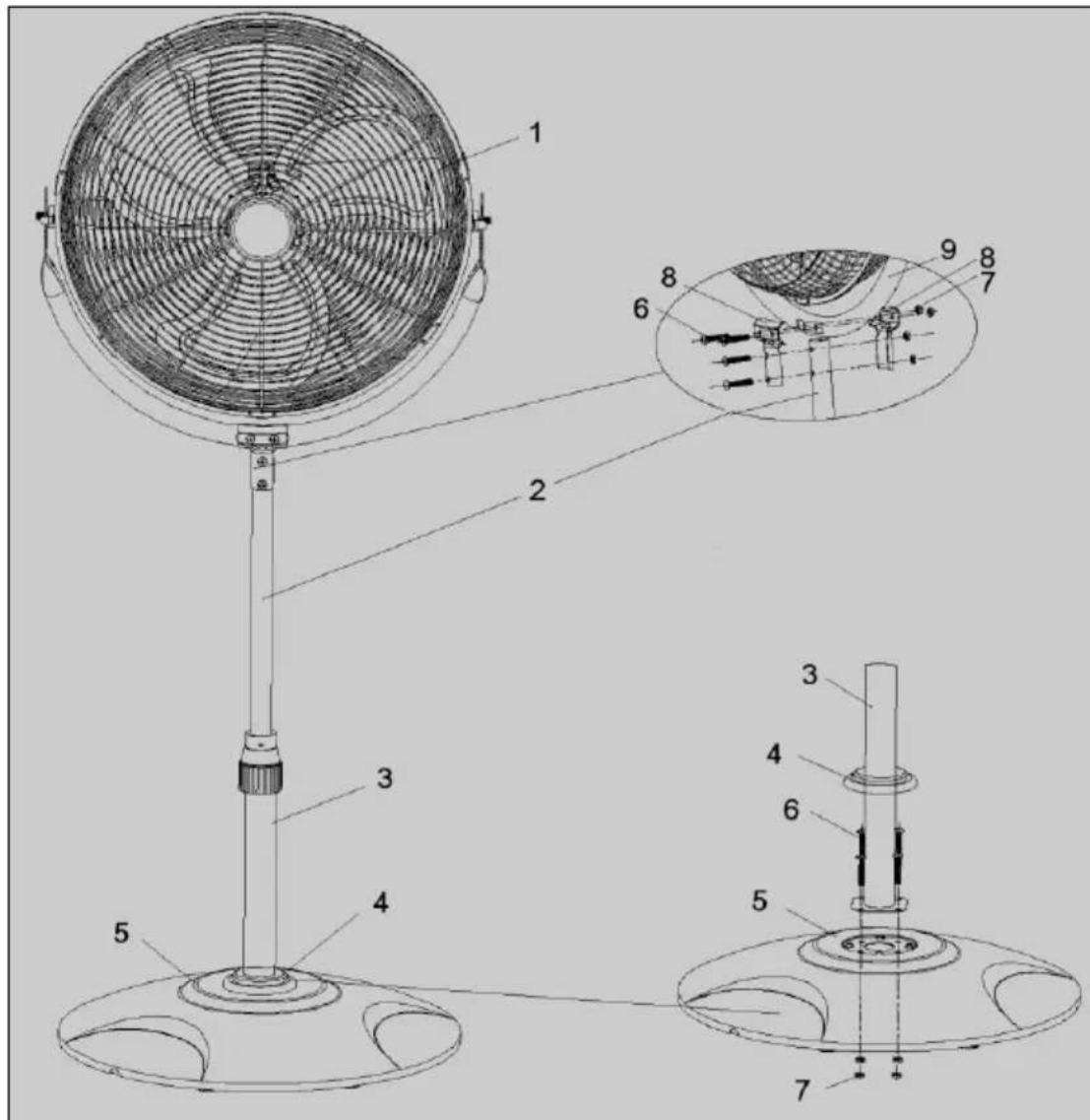

Montage (HVS18S uniquement)

1 = corps du ventilateur

4 = bague décorative

7 = écrou

2 = pied télescopique

5 = pied

8 = pince

3 = support

6 = vis

9 = tube en U

• Posez le support (3) avec le pied téléscopique (2) sur le pied (5), trou de vis sur trou de vis.

• Passez 4 vis (6) à travers les trous doubles, puis serrez bien avec les 4 écrous (7). Glissez la bague décorative (4) sur la fixation. Fixez le corps du ventilateur (1) avec les deux pinces (8) et 4 vis (7) sur le pied téléscopique.
• Vérifiez la solidité de l'ensemble. Pour régler la hauteur désirée, dévissez la bague sur le support, sortez/rentrez le pied téléscopique puis reissez solidement la bague (ajustement maxi. 22 cm). N'utilisez pas le ventilateur avant qu'il ne soit entièrement monté.

Fonctionnement

Avant d'utiliser l'appareil, assurez-vous que toutes les consignes de sécurité ont été suivies.

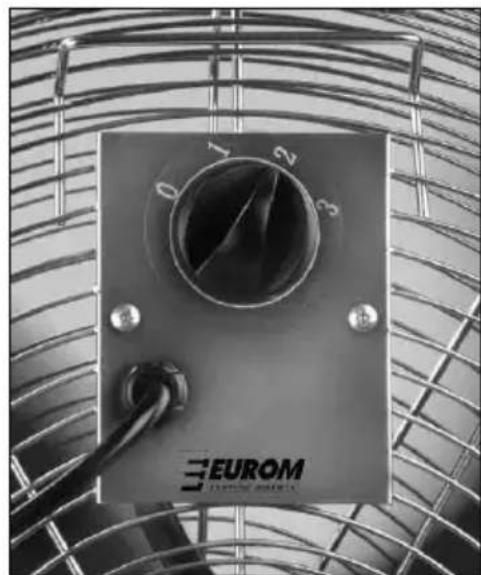

• Bouton de commande (arrière) sur 0
• Branchez la fiche dans une prise électrique
• Sélectionnez la vitesse désirée :

1 = faible (brise/agréable) 2 = moyenne (vent fort) 3 = forte (vent violent)

Retour à 0 = arrêt

Pour débrancher l'appareil, toujours mettre le bouton sur 0 avant de retirer la fiche de la prise électrique!

Ajustement de la direction du soufflement

Toujours éteindre le ventilateur, puis enlever la fiche de la prise électrique lorsque vous ajustez la direction du soufflement!

Saisissez la grille de sécurité autour des ailettes du ventilateur avec les deux mains, puis tournez dans la direction souhaitée.

Les HVS14 et HVS18 peuvent pivoter de ± 150°, le HVS18S ± 135°.

Nettoyage et entretien

Toujours arrêté et débrancher le ventilateur lorsque vous effectuez de l'entretien ou du nettoyage!

Ouvrez la grille de sécurité en dévissant les petites vis et en ouvrant les petites pinces.

Nettoyez la grille et les ailettes du ventilateur à l'aide d'un chiffon doux (si nécessaire légèrement humide). N'utilisez pas de nettoyants corrosifs ou abrasifs! Bien sécher ensuite.

Gardez le carter du moteur et ses ouvertures hors poussières et dépôts à l'aide d'un aspirateur et/ou une petite brosse. Ne pas utiliser de l'eau à cet endroit!

Le ventilateur ne nécessite aucun entretien supplémentaire. Pour tout problème, adressez-vous à votre fournisseur ou à un electricien. Refermez la grille de sécurité (y compris la petite vis) avant de réutiliser le ventilateur.

Après la saison, rangez le ventilateur dans un endroit sec, ni trop chaud ni trop froid, de préférence dans son emballage d'origine.

Attestation CE

Par la présente, Euromac bv., Kokosstraat 20, 8281 JC

Genemuiden atteste que les appareils ci-dessous :

Marque: Eurom

Modèle : HVS14 - HVS18 - HVS18S

Description: Ventilateur

L'appareil se trouve sous-titré dans le respect avec les normes comme indiqué ci-dessous.

• IEC 60335-2-80:2002 (2nd Edition) + A1:2004 + A2:2008 utilise en

conjonction avec IEC 60335-1:2001 (Fourth Edition) + Corr1:2002 +

A1:2004 + A2:2006

• EN 60335-2-80:2003 + A1:2004 + A2:2009

utilisée en conjonction avec

EN 60335-1:2002 + A1:2004 + A11:2004 + A12:2006 + A2:2006 +

A13:2008 + A14:2010 + A15: 2011- EN 62233:2008

Genèvres, le 1-3-2012

W. J. Bakker, dir. gén.
