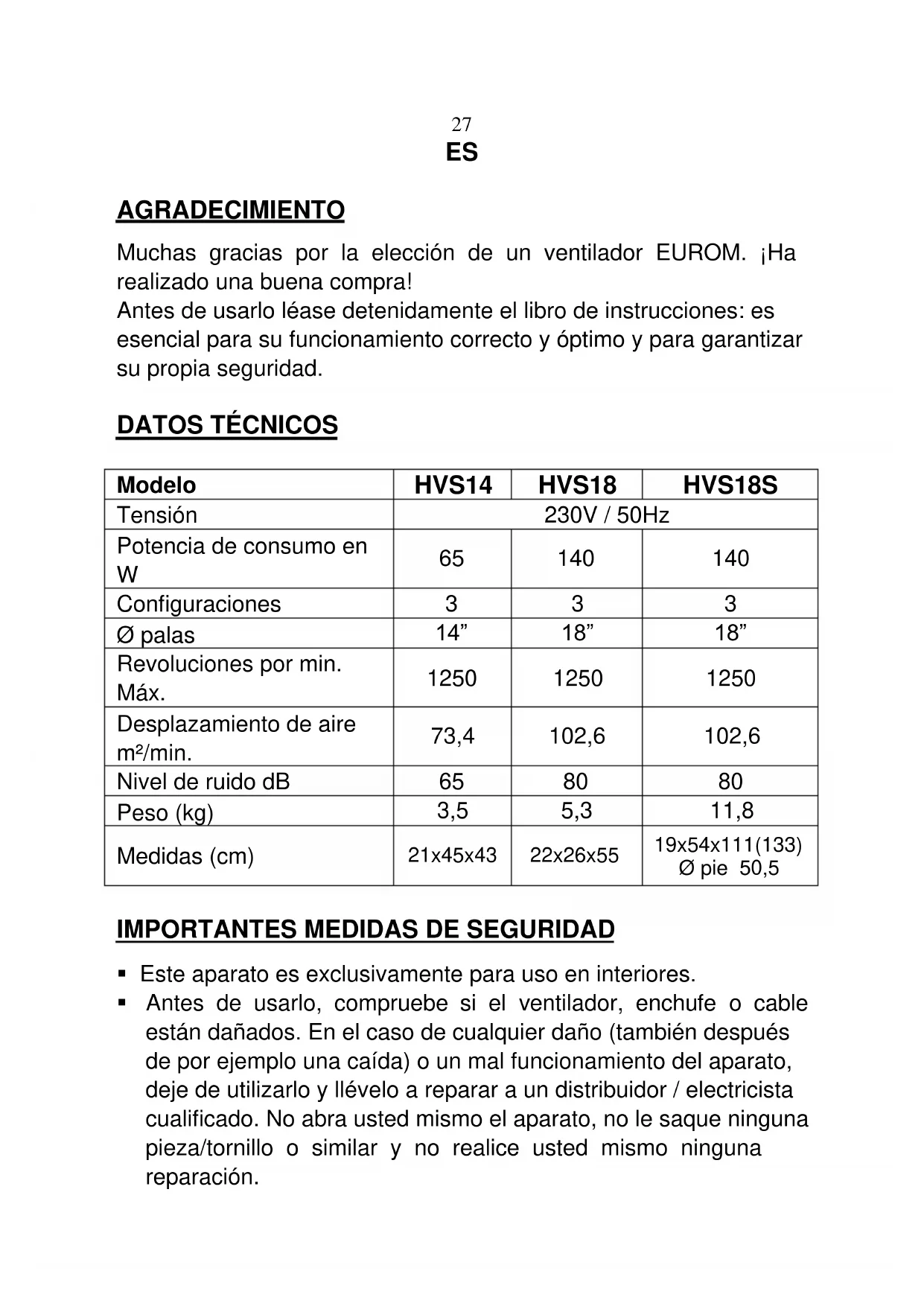

MANUAL DE USUARIO HVS18S Eurom

Muchas gratias por la elección de un ventilador EUROM. Ha realizado una buena compra!

Antes de uso lease detenidamente el libro de instructuciones: es esencial para su funcionacorrecto y optimo y para garantizar su propia seguridad.

DATOS TÉCNICOS

Modelo	HVS14	HVS18	HVS18S
Tensión	230V / 50Hz
Potencia de consumo en W	65	140	140
Configuraciones	3	3	3
∅ palas	14"	18"	18"
Revoluciónles por min. Max.	1250	1250	1250
Desplazamiento de aire m2/min.	73,4	102,6	102,6
Nivel de ruidodB	65	80	80
Peso (kg)	3,5	5,3	11,8
Medidas (cm)	21x45x43	22x26x55	19x54x111(133) Ø pie 50,5

IMPORTANT MEDIDAS DE SEGURIDAD

• Este aparato es exclusivamente para uso en interiores.

• Antes de usarlo, compruebe si el ventilador, enchufe o cable está danados. En el caso de cualquier dano (tambien antes de por exemple una caía) o un mal functionamento del aparato,cede de utiliser y llévelo a reparar a un distribuidor / electricistaequalificado. No abraastedimsoel aparato, no le saque ninguna pieza/tornillo o similar y no realiceustedimso ninguna reparación.

• Utilice únicamente un enchufe con toma de tierra.

• Compruebe antes de uso que la potencia del enchufe es igual al voltaje que se indica en la placac del aparato: 23V / 50Hz .
• Evite usar, dentro de lo possible, alargaderas. Si es inevitable, utilise un cable homologado con suficiente potencia. Desenrollelo totalmente.
• El cable electrico no pueda entrada en contacto con objetos aflilados, calientes o móvil, no se pueda enrollar alrededor del ventilador ni doblarse o enrollarse tirando demasiado.
• Procure siempre colocar el ventilador sobre una superficie horizontal, solida y lisa.
• No toque nunca el aparato o el enchufe con las manos humedes.
• No@cuelgue nada del aparato.Procure que las cortinas, ropas etc.no se pueda enganchar en el ventilador.
• iNo meta nunca un dedo, bolígrafo, palo orialquier除外 objeto por la rejilla de protección cuando el ventilador está en funciona!.
• No apliqueacularsustancia (repelente de insectos, delimpieza,etc.) en el ventilador.

• No utilise o guarde el ventilador:

• Sitios donde no se puedaacularo poder caarse al agua.

• Cerca de sustancias inflamables, potencialmente explosivas o gaseosas.

• Cerca de acidos, alcalinos, aceite y other sustancias erosivas

• No conecte el ventilador a un temporizador o regulador.

• iNuncasumerjaelaparato,el cable o el enchufe encualquier liquido!
• Antes de desplazarlo, limpiarlo o hacer unaarea de mantenimiento, apaguelo y desenchufelo primo.
• Después de su uso, desenchúfelo.
• Este aparato no es apto para su uso por niños o personas con una limitaciónFsica, sensorial o mental o que no tengan la experiencia y conocimiento, sin importar que una persona responsable de su bienestar los supervise. Mantenga a estas personas y también a las mascotas fuera del alcance del ventilador.

29

• Utilice este aparato únicamente para su propósito inicial y de la forma descriita en estas instrucciones. Cualquier除外 uso pueda tener graves consecuencias (fuego, daños físicos, descarga electrica, etc.) y anula la responsabilidad del distribuidor y la garantía.

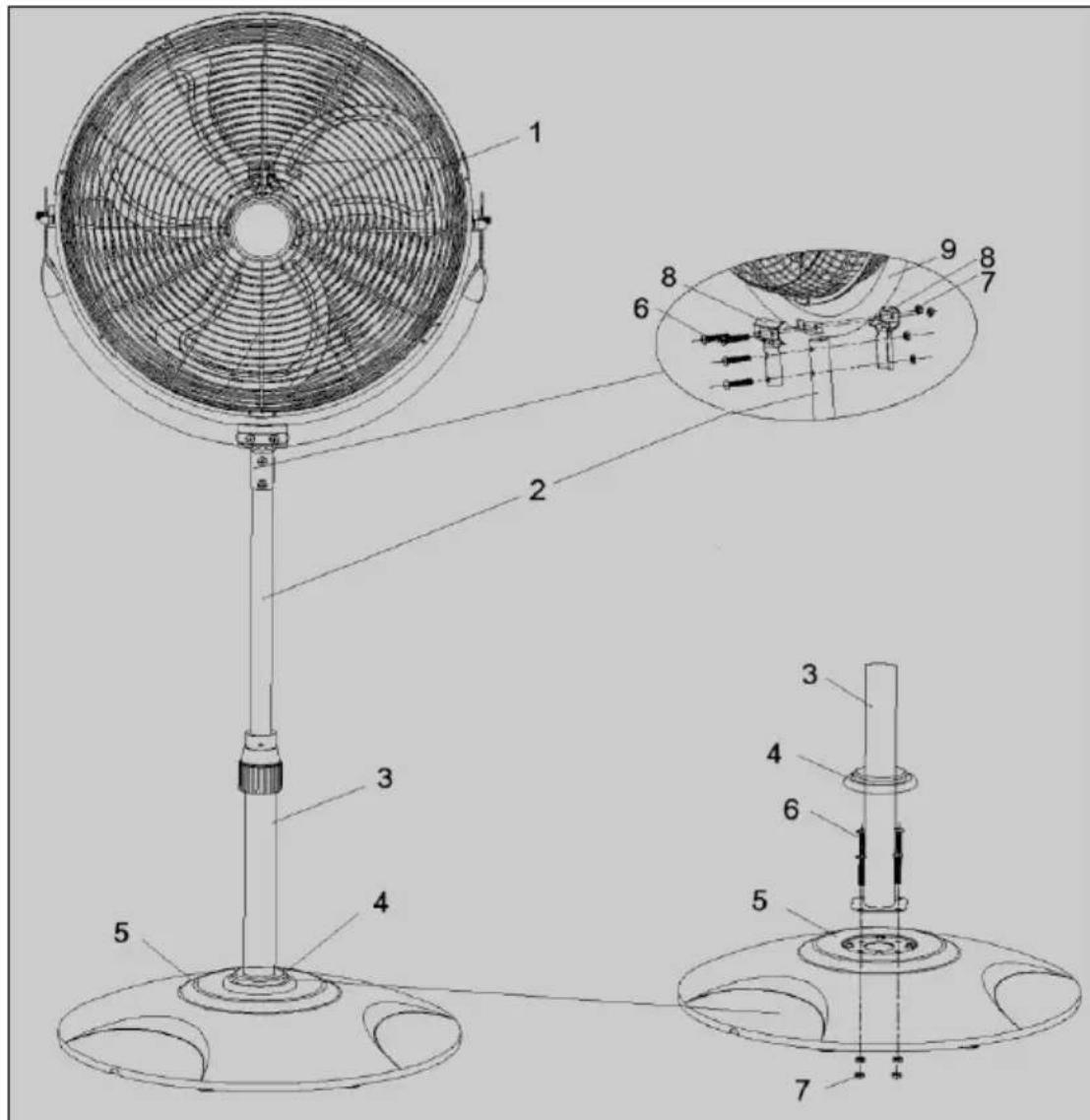

MONTAJE (solo para el HVS18S)

1= cuerpo del ventilador

4 = embellecedor

7 = tuerca

• Coloque el soporte (3) con el tubo telescópico (2) sobre la base (5) hacerlo coincidirlos agujeros para los tornillos.
• Introduzca 4 tornillos (6) por los agujeros dobles y ajustelos bien girandolos con 4 tuercas (7). Deslice el embellecedor (4) sobre la junta.
• Fije el cuerpo del ventilador (1) al tubo telescópico con ambas presillas (8) y 4 tornillos (7).
• Compruebe que todas las piezas están bien sujetas.
• Póngalo a la alta que se desea soltando la anilla del soporte, subiendo/bajando el tubo telescópico y volviendo a ajustar la anilla (regulación Tmaxima 22 cm).
• No utilise el ventilador hasta haberlo montado totalmente.

FUNCIONAMENTO

Antes deponer enfuncionamento el aparato,compruebe que se han cumplido todas las normas de seguidad.

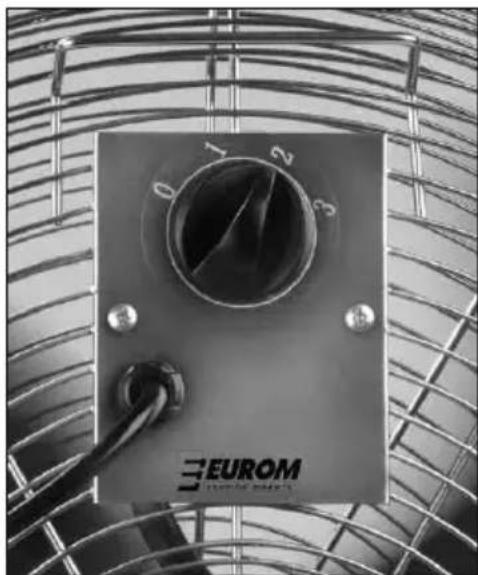

• Disco de control (parte posterior) en 0
• Enchufe el ventilador.
• Elija la velocidad:

1 = bajo (brisa agradable)
2 = medio (viento fuerte)
3 = alto (viento muy fuerte)

Volver a 0 = apagar

Para apagarlo, girar el disco a 0 y afterwards desenchufar el aparato.

MODIFICAR LA ORIENTACION

Siempre que modifique la direccion de ventilacion, jacague y desenchufe el aparato!

Paraarlocoja la rejilla de seguidad alrededor de las aspas del ventilador con ambas manos y girela hasta la posicion deseada.

Los modelos HVS14 y HVS18 se pueda bascular a ± 150°, el HVS18S a ± 135°.

LIMPIEZA Y MANTENIMIENTO

Apagar el ventilador y desenchufarlo, antes de realizar cualquierquietarea de limpieza o mantenimiento.

Abra la rejilla de seguridad aflojando los niños tornillo y abriendo las presillas.

Limpie la rejilla y las aspas del ventilador con un paño suave (o un poco humedo). No utilise ningún limpiador agresivo o caustico. Séqueló bien todo.

Quitele el polvo a la carcasa del motor y las aperturas con una aspiradora y/o cepillito. No utilise agua!

No hace falta ninguna otraarea de mantenimiento. Si tienealgún problema, dirijase a su distribuidor o electricista.

Vuelva a colocar la rejilla de seguridad (con el tornillo) antes devoltar a usar el ventilador.

Después de la temporada, guarde el ventilador en un situo seguro, seco y sin temperatas extremas, preferiblemente en el envoltorio original.

CONFORMIDAD CE

Por la presente: Euromac bv., Kokosstraat 20, 8281 JC Genemuiden declara que los siguientes aparatos:

Marca: Eurom

Modelo: HVS14 - HVS18 - HVS18S

Descripción: Ventilador

El aparato subtotalido se incluye en el cumplimiento con las normas como se muestra a continuación.

• IEC 60335-2-80:2002 (2nd Edition) + A1:2004 + A2:2008 se utilizes

junto con IEC 60335-1:2001 (Fourth Edition) + Corr1:2002 + A1:2004 + A2:2006

• EN 60335-2-80:2003 + A1:2004 + se utilizes junto con EN 60335-

1:2002 + A1:2004 + A11:2004 + A12:2006 + A2:2006 + A13:2008 +

A14:2010 + A15: 2011

• EN 62233:2008

Genemuiden, 1-3-2012

W.J. Bakker, dir. gen.
