MODE D'EMPLOI Tiger II RN10CNRS Mettler Toledo
Manuel d'utilisation
Valeur GEO La valeur GEO de balances poinçonnées indique pour quelle localisation la balance a été approuvée. Cette valeur GEO est indiquée sur l’afficheur de poids de la balance peu de temps après sa mise en marche. Pour de plus amples détails, consultez le tableau des valeurs GEO (GEO-VALUE TABLE).
La balance TIGER II est une balance poids/prix numérique compacte dotée de nombreuses caractéristiques. Tout notre matériel est conçu, testé et emballé avec beaucoup de soins. N'hésitez pas à nous contacter, si le matériel ne répond pas à votre attente. La balance TIGER II est un instrument de pesage de précision, qui doit être approuvé et estampillé par le service des Poids et Mesures. Cette balance a été estampillée dans nos usines ou par votre service de métrologie local. Nous vous prions de bien vouloir vérifier les autocollants de contrôle officiels avant la première mise en service. Lisez attentivement ce manuel d'utilisation. Utilisée et maintenue de manière appropriée, cette balance offrira des pesées de précision pendant de longues années.
Consignes métrologiques Note importante sur les balances vérifiées dans les pays de la CEE Les balances vérifiées en usine portent l'identification ci-contre sur l'étiquette apposée sur l'emballage. Les balances identifiées par la vignette verte "M" apposée sur la plaque signalétique peuvent être immédiatement mises en service. Les balances vérifiées en deux étapes portent l'identification ci-contre sur l'étiquette apposée sur l'emballage. Ces balances ont déjà été soumises à la première étape de vérification (attestation de conformité de construction selon EN 45501-8.2) et doivent encore être vérifiées sur le lieu d'utilisation. Cette seconde étape de vérification doit être effectuée par le service après-vente METTLER TOLEDO, certifié par l'organisme notifié.
Veuillez contacter votre agence METTLER TOLEDO. Les balances poids/prix, utilisées pour la vente directe au public, doivent obligatoirement être vérifiées. Respectez impérativement les prescriptions métrologiques en vigueur dans votre pays.

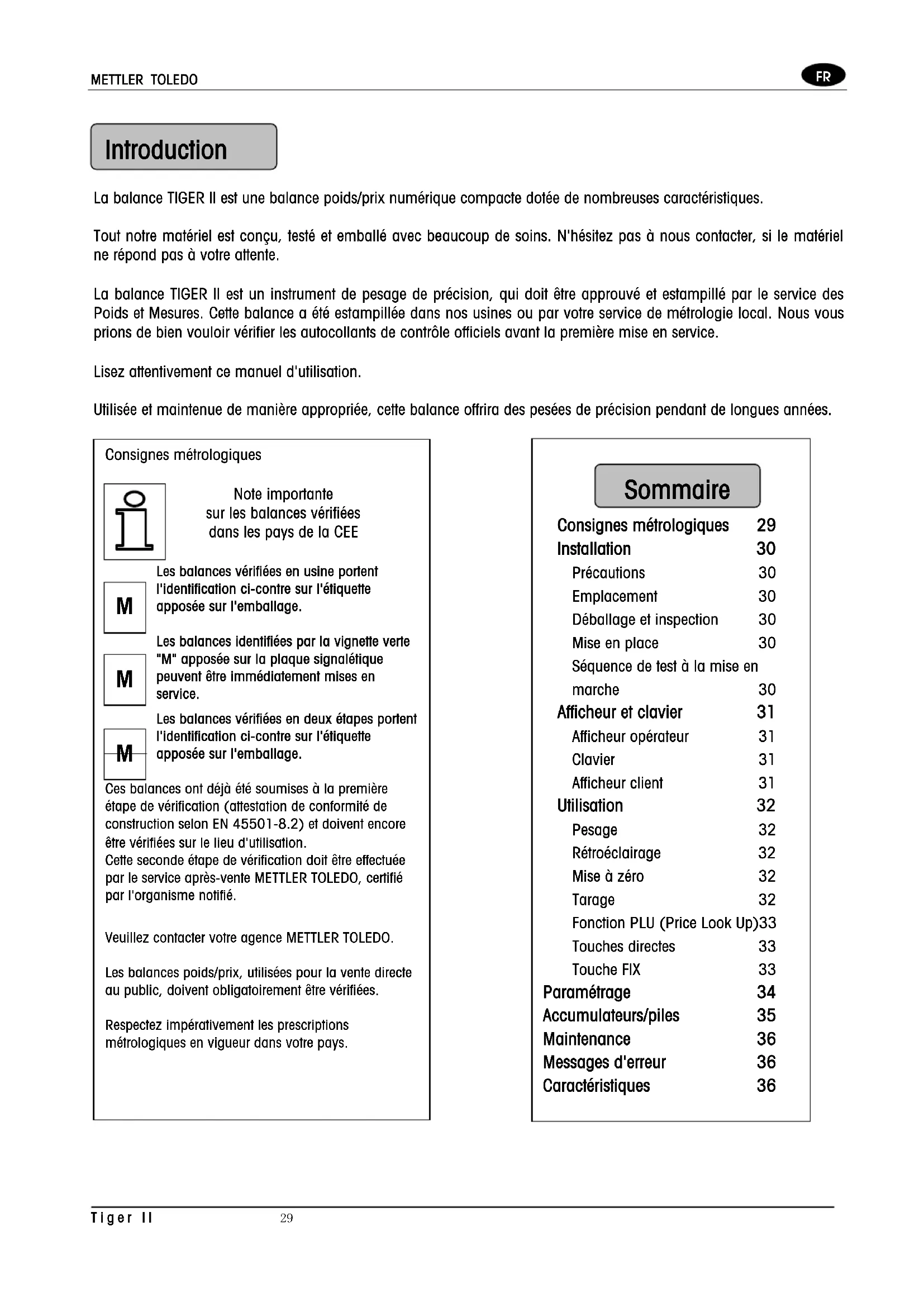

Consignes métrologiques 29 Installation 30 Précautions 30 Emplacement 30 Déballage et inspection 30 Mise en place 30 Séquence de test à la mise en marche 30 Afficheur et clavier 31 Afficheur opérateur 31 Clavier 31 Afficheur client 31 Utilisation 32 Pesage 32 Rétroéclairage 32 Mise à zéro 32 Tarage 32 Fonction PLU (Price Look Up)33 Touches directes 33 Touche FIX 33 Paramétrage 34 Accumulateurs/piles 35 Maintenance 36 Messages d'erreur 36 Caractéristiques 36 SommaireMETTLER TOLEDO 30 Tiger II
Précautions Dans ce chapitre, vous trouverez des informations importantes sur l'installation de la TIGER II. Emplacement Choisissez un endroit approprié pour installer la balance. Un emplacement approprié améliore le fonctionnement et la longévité de votre balance. Gardez à l'esprit les facteurs suivants, qui pourraient avoir une influence négative sur le fonctionnement de la balance : ☞Vibrations Les vibrations diminuent la précision de la balance. Les équipements électriques, tels que convoyeurs et perceuses à colonne, peuvent occasionner des mesures imprécises et non répétables. La balance peut également être imprécise si elle n'est pas correctement de niveau. ☞Courants d'air Les courants d'air peuvent faire en sorte que la balance mesure une force additionnelle (poids additionnel) et avoir le même effet que des vibrations. ☞Frottement Une balance ne peut pas peser avec précision si un objet frotte ou presse contre le plateau. Ouverture du carton et inspection Contrôlez l'emballage lors de la livraison. Si l'emballage est endommagé à l'extérieur, contrôlez immédiatement le contenu. En cas de dommage, contactez votre filiale METTLER TOLEDO. Si votre balance TIGER II vous est livrée correctement, sortez la doucement de l'emballage et placez-la sur une surface stable et plane. Conservez votre emballage. La balance TIGER II est un instrument de pesage fragile et peut être endommagée lors du transport si celui-ci ne se fait pas dans l'emballage d'origine. Contrôlez si votre livraison contient : ☞ Balance TIGER II ☞ Plateau ☞ Adaptateur secteur AC/DC ☞ Manuel d'utilisation ☞ Colonne avec kit de fixation (version colonne uniquement) Mise en place Ouvrez l'emballage et sortez la balance ainsi que les matériaux d'emballage. Versions colonne (p. ex. RN10-CNT) uniquement : Branchez le connecteur de colonne dans la prise femelle située sur le dessous de la balance. Fixez le couvercle au châssis. Placez la balance sur une surface stable et de niveau. Mettez la balance de niveau en tournant les pieds réglables situés sur le dessous de la balance. Lorsque la bulle d'air se situe au centre du niveau à bulle, la TIGER II est mise de niveau correctement. Niveau à bulle : Bon Mauvais Veillez à ce que les quatre pieds touchent la surface support afin d'éviter toute instabilité de la balance. Retirez la sécurité de transport (balance 3 kg uniquement) en procédant comme suit :
1) retirez les 2 vis ;
2) remettez en place les 2 caches en caoutchouc.
Placez le plateau sur le dessus de la TIGER II. Déballez l'adaptateur secteur et branchez-le dans la partie inférieure de la balance. Branchez la fiche 13 A dans une prise de courant AC avec mise à la terre appropriée. Séquence de test à la mise en marche / arrêt de la balance Pressez la touche alim. FIX ON/OFF pour mettre la balance sous tension. La Tiger II exécute une série d'autotests sitôt sous tension. La balance exécute un test de diagnostic dans ses mémoires ROM et RAM, puis passe en mode de fonctionnement normal. La séquence de test à la mise en marche est la suivante :
- Tous les segments des caractères de l'afficheur sont allumés. Il s'agit d'une vérification de fonctionnement de l'ensemble des segments.
- La balance affiche le code pays, la valeur GEO, la version du logiciel et l'indice de révision.
- La balance affiche "------", puis "saisit" le zéro et, finalement, est prête pour le fonctionnement normal. Remarque : Avant de mettre la balance Tiger II sous tension, assurez-vous toujours que le plateau est vide. Pressez la touche alim. FIX ON/OFF jusqu'à ce la fenêtre d'affichage du poids indique "oFF" pour mettre la balance hors tension. InstallationMETTLER TOLEDO Tiger II 31

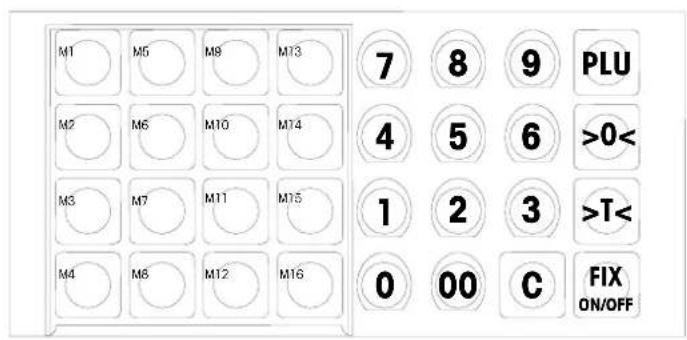

Clavier Touche Nom Fonction
Touches numériques Entrée d'un prix unitaire, d'un PLU >0< Touche zéro Ramène la balance au zéro brut en cas de dérive >T< Touche tarage Tarage du poids du récipient.
Touche effacement Effacement de l'entrée via clavier PLU Touche PLU Enregistrement ou appel d'un PLU
M16 Touche directe Enregistrement ou appel d'un PLU Touche FIX Mémorisation d'une tare ou d'un prix unitaire Touche alim. Marche / arrêt de la balance FIX ON/OFF Touche entrée Confirmation de la saisie de données
Afficheur et clavier

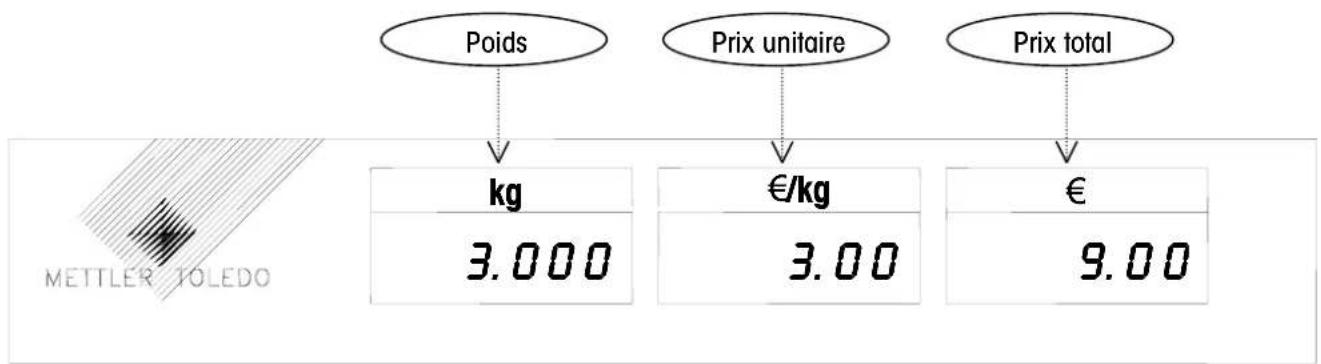

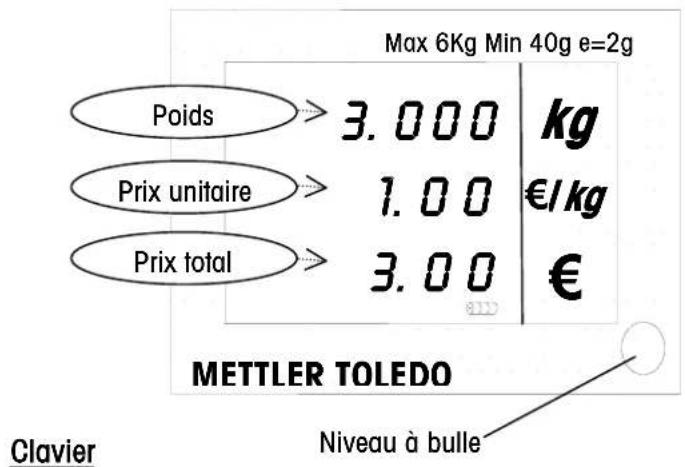

Poids Prix unitaire Prix total
PLU Niveau à bulle METTLER TOLEDO
Pesage Posez le produit sur le plateau. Introduisez le prix unitaire (le prix unitaire et à payer apparaissent sur l'indicateur). Enlevez le produit du plateau. L'indicateur indiquera O. Rétroéclairage (option) Certaines versions de la TIGER II sont équipées d'un rétroéclairage pour l'afficheur opérateur et l'afficheur client. Lorsque l'éclairage ambiant n'est pas suffisant pour une bonne lecture de l'afficheur de la Tiger II, le rétroéclairage peut être activé. Pressez et maintenez la touche C jusqu'à ce qu'un long signal sonore retentisse, puis deux signaux sonores consécutifs sont émis pour indiquer que le rétroéclairage a été activé. Utilisez la même procédure pour désactiver le rétroéclairage ou simplement mettre la balance hors tension. Après 15 s de non-utilisation, le rétroéclairage s'éteint automatiquement ; lorsqu'un poids est placé sur le plateau ou lorsqu'une touche est actionnée, le rétroéclairage est réactivé. Remarque : Veuillez consulter le numéro de modèle pour vérifier si la balance est dotée de la fonction de rétroéclairage. Mise à zéro Il y a deux façons de remettre la balance à zéro : mise à zéro à la mise sous tension et mise à zéro par pression de touche. ☞ Mise à zéro à la mise sous tension La balance saisit automatiquement le zéro à la mise sous tension. La plage de saisie du zéro à la mise sous tension est de ± 10 % de la capacité de la balance. Lorsque la balance est mise sous tension avec un poids posé sur le plateau ou supérieur à 10 % de la capacité de la balance, ou avec un poids inférieur à –10 %, la balance ne saisit pas le zéro ("-----" apparaît sur l'afficheur du poids) et ne sera pas prête pour l'utilisation. Après retrait ou placement du poids du/sur le plateau, la balance saisit le "zéro".
☞ Mise à zéro par pression de touche La touche ZERO remet la balance à zéro sur une plage de ± 2 % de la capacité de la balance. Pour utiliser cette fonction, la balance doit être en mode "pesage brut" (le symbole NET doit être éteint) et dans un état stable. Lorsque le poids posé sur le plateau est supérieur à ± 2 % de la capacité de la balance, l'actionnement de la touche zéro est ignoré. Tarage La touche tarage soustrait le poids de l'emballage (récipient). ☞ Tarage Placez le récipient ou l'emballage vide sur le plateau. Pressez la touche T. Placez l'article à peser dans le récipient ou dans l'emballage, puis posez l'ensemble sur le plateau. Entrez le prix unitaire. Retirez du plateau l'article pesé et le récipient ou l'emballage, les afficheurs indiquent tous 0. Pour mémoriser la tare, veuillez vous reporter à la fonction relative à la touche FIX. Utilisation
PLU (Price Look Up) La fonction PLU permet d'enregistrer jusqu'à 100 PLU. Ces codes sont utilisés pour les articles fréquemment vendus, pour lesquels les données (prix et/ou tare* selon le réglage d'usine) peuvent être consultées en entrant simplement un numéro PLU. La valeur par défaut est "prix seul". *Une présélection de tare n'est pas autorisée dans les pays de l'UE. ☞ Enregistrement d'un PLU (prix unitaire et/ou tare) Entrez le prix unitaire et/ou la tare en question. PLU Pressez et maintenez la touche PLU jusqu'à ce qu'un long signal sonore retentisse. Sur l'afficheur du poids apparaît "PLU". Entrez le code PLU (compris entre 1 et 100) et attendez env. 2 secondes, jusqu'à ce que la balance émette un double signal sonore. ☞ Appel d'un PLU (fonction de recherche automatique désactivée, voir le chapitre "paramétrage", "étape 5") Entrez le code PLU en question, puis pressez la touche PLU. Les données mémorisées apparaissent sur l'afficheur. ☞ Appel d'un PLU (fonction de recherche automatique activée, voir le chapitre "paramétrage", "étape 5") Entrez le code PLU en question, les données mémorisées apparaissent sur l'afficheur. Remarque : Pour appeler le PLU 12, pressez les chiffres 1 et 2 en moins de 2 secondes, si le chiffre 2 n'est pas pressé en moins de 2 secondes, le code PLU 1 sera appelé. Touches directes La balance possède 16 touches directes, qui permettent de mémoriser 16 ou 32 codes PLU supplémentaires, et de les rappeler directement par la suite.
Enregistrement d'un PLU dans une touche directe Entrez le prix unitaire et/ou la tare en question. ~ Pressez et maintenez la touche M voulue jusqu'à ce que vous entendiez un long signal sonore. Deux signaux sonores consécutifs indiquent que les données ont été mémorisées. ☞ Appel d'un PLU à partir d'une touche directe Pressez la touche M voulue, les données mémorisées apparaissent sur l'afficheur. Lorsque la fonction double-clic est activée (voir le chapitre "paramétrage", "étape 6"), une touche directe peut mémoriser et appeler 2 PLU. La procédure pour enregistrer et appeler le premier PLU est la même que celle pour les opérations "enregistrement d'un PLU dans une touche directe" et "appel d'un PLU à partir d'une touche directe". ☞ Enregistrement d'un second PLU dans une touche directe (fonction double-clic activée, voir le chapitre "paramétrage", "étape 6") Entrez le prix unitaire et/ou la tare en question. Pressez et maintenez la touche M voulue jusqu'à ce que vous entendiez un long signal sonore, puis pressez à nouveau cette touche M et relâchez-la en l'espace de 1 seconde ; "L 2" apparaît pour signaler que ces données seront mémorisées par un double-clic sur la touche M, puis deux signaux sonores consécutifs indiquent que les données ont été mémorisées. ☞ Appel du second PLU à partir d'une touche directe (fonction double-clic activée, voir le chapitre "paramétrage", "étape 6") Double-cliquez sur la touche M voulue en moins d'une seconde ; "L 2" apparaît sur l'afficheur du poids pendant 1 seconde, puis les données mémorisées en double-cliquant sur cette touche M apparaissent dans l'afficheur. Touche FIX Normalement, la tare et le prix unitaire sont effacés après chaque pesée. A l'aide de la touche FIX, la tare et le prix unitaire peuvent être mémorisés. Pressez la touche FIX ; suite à cela, le symbole FIX s'allume, la tare et le prix unitaire seront mémorisés jusqu'à ce qu'une nouvelle valeur soit entrée. Pressez à nouveau la touche FIX pour désactiver la fonction FIX. M1 M16 FIX
Plusieurs paramètres de la balance peuvent être modifiés afin que vous puissiez adapter la balance selon vos besoins individuels. En mode paramétrage, les touches suivantes possèdent de nouvelles fonctions. >T< : Basculer entre les paramètres autorisés. >0< : Passer à l'étape précédente.
: Passer à l'étape suivante. PLU : Quitter le mode paramétrage. ☞ Sélection du mode paramétrage opérateur Pressez la touche PLU et la touche 4 à quatre reprises.
pour appeler l'étape 1. L'étape 1 permet d'activer ou de désactiver le signal sonore. ON = La balance émet un signal sonore lorsqu'une touche est pressée. OFF = Aucun son n'est émis lors de la pression d'une touche. Pressez la touche >T< pour basculer entre on et off. Pressez la touche
pour passer à l'étape suivante. L'étape 2 permet de sélectionner les durées pour la mise en veille et l'arrêt automatique. 0 = Pas de mode veille et d'arrêt automatique. 1 = Pas de mode veille, arrêt automatique après 30 minutes. 2 = Mode veille après 5 minutes, pas d'arrêt automatique. 3 = Mode veille après 5 min., arrêt après 30 minutes. 4 = Mode veille après 15 min., pas d'arrêt automatique. 5 = Mode veille après 15 min., arrêt après 30 minutes. Pressez la touche
pour passer à l'étape suivante. L'étape 3 permet d'activer ou de désactiver l'effacement automatique de la tare et du prix unitaire. ON = Effacement du prix unitaire et de la tare après chaque pesée. OFF = Pas d'effacement du prix unitaire et de la tare après chaque pesée. Pressez la touche
pour passer à l'étape suivante. L'étape 4 permet d'activer ou de désactiver le mode FIX. ON = Autoriser le mode FIX. OFF = Interdire le mode FIX.
pour passer à l'étape suivante. L'étape 5 permet d'activer ou de désactiver "Auto PLU". ON = Recherche automatique du PLU, comme les balances L2/MIRA. OFF = Recherche du PLU après pression de la touche PLU. Pressez la touche
pour passer à l'étape suivante. L'étape 6 permet d'activer ou de désactiver le double-clic des touches directes. ON = Deux PLU peuvent être enregistrés dans une touche directe. OFF = Un seul PLU peut être enregistré dans une touche directe. Pressez la touche
pour passer à l'étape suivante. L'étape 7 permet de paramétrer le filtre numérique. 0 = Pas de filtrage numérique 1 = Filtrage numérique faible 2 = Filtrage numérique moyen 3 = Filtrage numérique élevé Pressez la touche
pour passer à l'étape suivante. L'étape 8 permet de paramétrer la fonction communication. 0 = Emission de valeurs par instruction Remote "P" 1 = Emission de valeurs par instruction 2 = Emission de valeurs si stable 3 = Emission continue de valeurs Pressez la touche
pour passer à l'étape suivante. A présent, il faut décider si les paramétrages réalisés précédemment doivent être sauvegardés. Si oui, pressez la touche
pour abandonner le paramétrage.
☞ Type accumulateur/pile La Tiger II fournit une alternative à l'utilisation d'accumulateurs. Vous pouvez apercevoir l'étiquette de gauche se trouvant dans le logement d'accumulateurs/piles. L'état par défaut est tel que l'interrupteur est recouvert par l'étiquette, et la position par défaut de l'interrupteur est du côté "NIHM" ; cela signifie qu'il convient d'utiliser uniquement des accumulateurs NIHM rechargeables du type UM1. Si vous souhaitez utiliser des piles du type D, veuillez rompre le carré noir et pousser l'interrupteur du côté "Pile type D" ; dans cet état, la fonction de recharge est désactivée automatiquement. Vérifiez que les 6 accumulateurs/piles présentent la même capacité. Veuillez contacter votre revendeur pour de plus amples informations. Remarque : A chaque changement de batteries/piles, veuillez vérifier la position de l'interrupteur, afin de vous assurer que vous avez sélectionné le bon type d'accumulateurs/piles. ☞ Mise en place Avant de mettre en place les accumulateurs/piles, assurez-vous que l'alimentation secteur externe est débranchée. Retournez la balance et posez-la avec précaution sur le plateau. Ouvrez le couvercle du logement d'accumulateurs/piles en pressant les deux boutons, puis placez les accumulateurs/piles en respectant les indications contenues dans le boîtier. Refermez le couvercle. ☞ Fonctionnement Lorsque la balance TIGER II fonctionne avec les accumulateurs/piles, ses fonctions sont identiques à celles existantes lorsque la balance est branchée sur secteur. De plus, la fonction "veille" peut être utilisée, (voir l'étape 2 du chapitre "paramétrage"). Si la balance a activé le mode veille, appuyez sur une touche quelconque pour revenir en mode normal. Lorsque la balance fonctionne avec les accumulateurs/piles, le symbole "batterie" s'allume, afin d'indiquer l'état des accumulateurs/piles. : Les accumulateurs/piles sont pleins ou entièrement chargés. : Il ne reste plus qu'environ 2/3 de la capacité des accumulateurs/piles. : Il ne reste plus qu'environ 1/3 de la capacité des accumulateurs/piles. : La capacité des accumulateurs/piles a atteint un seuil critique. La balance sera mise hors tension automatiquement lorsque la tension des accumulateurs/piles sera inférieure à 6 V, afin d'empêcher tout affichage incorrect du poids. ☞ Charge (automatique) Le rechargement automatique ne commence que lorsque la capacité des accumulateurs est environ 5 % au-dessous du seuil de capacité normale. La balance permet une recharge automatique et aisée des accumulateurs NIHM. Le temps de recharge est compris entre 10 et 15 heures, cela dépend du type d'accumulateur utilisé. Pour recharger les accumulateurs, il vous suffit de brancher la balance sur secteur et de l'allumer. Lors de la phase de recharge des accumulateurs, l'indicateur "batterie" clignote. Le nombre de segments à l'intérieur du symbole "batterie" indique la capacité restante des accumulateurs. Dès que l'indicateur cesse de clignoter, les accumulateurs sont rechargés. ☞ Charge manuelle Pour vous permettre de recharger les accumulateurs à chaque instant, selon vos souhaits, la fonction de recharge peut être activée manuellement. La balance étant branchée sur secteur et allumée, pressez et maintenez tout simplement la touche 00 pendant environ 3 secondes, jusqu'à ce que l'indicateur "batterie" clignote. Dès que ce voyant ne clignote plus, les accumulateurs sont entièrement rechargés, en supposant que l'alimentation n'ait pas été interrompue pendant la recharge. Remarque La durée d'utilisation totale de la balance TIGER avec des accumulateurs/piles pleins dépend de la capacité de base (mAh) des accumulateurs/piles utilisés. La capacité des accumulateurs NIHM diminue au fil des années, et donc la durée d'utilisation totale de la balance. Ce n'est pas un défaut de la balance, c'est lié au comportement des accumulateurs NIHM. Accumulateurs/
iles Commutateur de sélection pile/accu Battery NIHMMETTLER TOLEDO 36 Tiger II
Nettoyez la balance régulièrement à l'aide de papier absorbant, en prenant soin d'éviter que de l'eau ne s'infiltre dans le boîtier. Le plateau peut être enlevé et lavé à l'aide d'un produit de nettoyage à usage domestique.
Si votre balance affiche un message d'erreur : éteignez puis rallumez celle-ci après 5 s. Si l'un des messages suivants apparaît, procédez comme suit : E11 Erreur RAM E16 Erreur ROM E18 Erreur EEPROM Appelez le S.A.V. METTLER TOLEDO. E34 Code PLU trop grand Code PLU entre 1 et
No PLU PLU introuvable Programmez PLU. nnnnnn in weight display Surcharge Retirez le poids du plateau. uuuuuu Poids négatif Remettez la balance à zéro.
Portée : 3 kg, 6 kg, 15 kg ou 30 kg Précision d'affichage : 1 g, 2 g, 5 g ou 10 g Affichage du poids : 6 digits Affichage de l'unité : 6 digits Affichage du prix total : 6 digits Température d'utilisation : -10
Température de stockage : -25
Alimentation électrique : 12 VDC~14V DC Courant absorbé : 20 mA Courant de charge : 500 mA Adaptateur secteur : Entrée : 230 VAC 50 HZ Sortie :12 VDC/800 mA Sous réserve de modifications des caractéristiques sans préavis.
es d'erreur Caractéristi
