EVM440 - Thermomètre Perel - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermomètre infrarouge avec pointeur laser
Marque	Perel
Modèle	EVM440
Plage de mesure	-32 °C à 350 °C (-26 °F à 662 °F)
Précision	± 1,5 % ou ± 1,5 °C (2,7 °F)
Résolution	0,1 °C / 0,2 °F
Rapport distance/cible (D:S)	12:1
Émissivité	0,95 (fixe)
Alimentation	1 pile 9 V (non incluse)
Dimensions	48,8 x 133 x 146 mm
Poids	130 g (sans pile)
Température de service	0 à 50 °C (32 à 122 °F)
Température de stockage	-20 à 65 °C (-4 à 149 °F)
Délai de réponse (90 %)	0,5 seconde
Fonctions principales	Pointeur laser, affichage °C/°F, rétroéclairage bleu, température maximale en temps réel, extinction automatique (20 s), gel d'affichage (7 s)
Affichage	LCD avec rétroéclairage bleu
Laser	Classe 2, puissance < 1 mW, longueur d'onde 650 nm
Entretien et nettoyage	Nettoyer la lentille avec un chiffon doux ou un coton-tige légèrement humecté d'eau ou d'alcool. Ne pas immerger.
Sécurité	Ne pas regarder dans le faisceau laser. Protéger de la pluie et de l'humidité. Ne pas ouvrir le boîtier.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Contacter le revendeur pour les pièces de rechange.
Garantie	24 mois (grand public)

FOIRE AUX QUESTIONS - EVM440 Perel

Comment changer la pile du thermomètre Perel EVM440 ?

Pour changer la pile, tirez sur la poignée pour ouvrir le compartiment. Insérez une pile 9V neuve en respectant la polarité. Refermez le compartiment. Utilisez uniquement des piles adaptées (voir spécifications).

Comment utiliser le pointeur laser ?

Maintenez le bouton de mesure enfoncé pour allumer l'appareil. Appuyez sur le bouton laser (symbole laser) pour allumer le faisceau. Pointez environ 1 cm en dessous de la zone à mesurer. Appuyez à nouveau pour éteindre le laser. Ne regardez jamais directement le faisceau.

Quelle est la plage de mesure du EVM440 ?

La plage de mesure est de -32 °C à 350 °C (soit -26 °F à 662 °F). La précision est de ±1,5 % ou ±1,5 °C.

Comment basculer entre Celsius et Fahrenheit ?

Pendant la mesure, appuyez sur le bouton °C/°F (interrupteur 16) pour passer de Celsius à Fahrenheit et vice versa. L'unité sélectionnée s'affiche à l'écran.

Que signifie le rapport distance/cible (D:S) de 12:1 ?

Le rapport D:S indique que pour une distance donnée, le diamètre de la zone mesurée est égal à la distance divisée par 12. Par exemple, à 120 cm, la zone mesurée a un diamètre de 10 cm. Cela permet de déterminer la taille de la zone à cibler pour une mesure précise.

Comment nettoyer la lentille du thermomètre ?

Utilisez un chiffon doux ou un coton-tige légèrement humecté d'eau ou d'alcool. Laissez sécher complètement avant de réutiliser l'appareil. N'utilisez pas de solvants agressifs et n'immergez jamais l'appareil.

Le thermomètre s'éteint tout seul, est-ce normal ?

Oui, le EVM440 dispose d'une fonction d'extinction automatique après 20 secondes d'inactivité pour économiser la pile. Le gel d'affichage dure 7 secondes après avoir relâché le bouton de mesure.

Quelles piles utiliser ? Puis-je utiliser des piles rechargeables ?

Utilisez une pile alcaline 9V standard. Ne rechargez jamais des piles alcalines. Les piles rechargeables 9V (NiMH) peuvent être utilisées, mais vérifiez la compatibilité. Respectez la polarité.

Que faire si l'affichage est faible ou si le symbole pile apparaît ?

Remplacez la pile dès que le symbole de pile faible s'affiche ou si l'appareil ne s'allume pas. Utilisez une pile 9V neuve. Si le problème persiste, vérifiez les contacts ou contactez le revendeur.

Le thermomètre est-il étanche ?

Non, il n'est pas étanche. Protégez-le de la pluie, de l'humidité et des projections d'eau. Ne l'immergez jamais dans l'eau ou tout autre liquide. Nettoyez-le avec un chiffon humide.

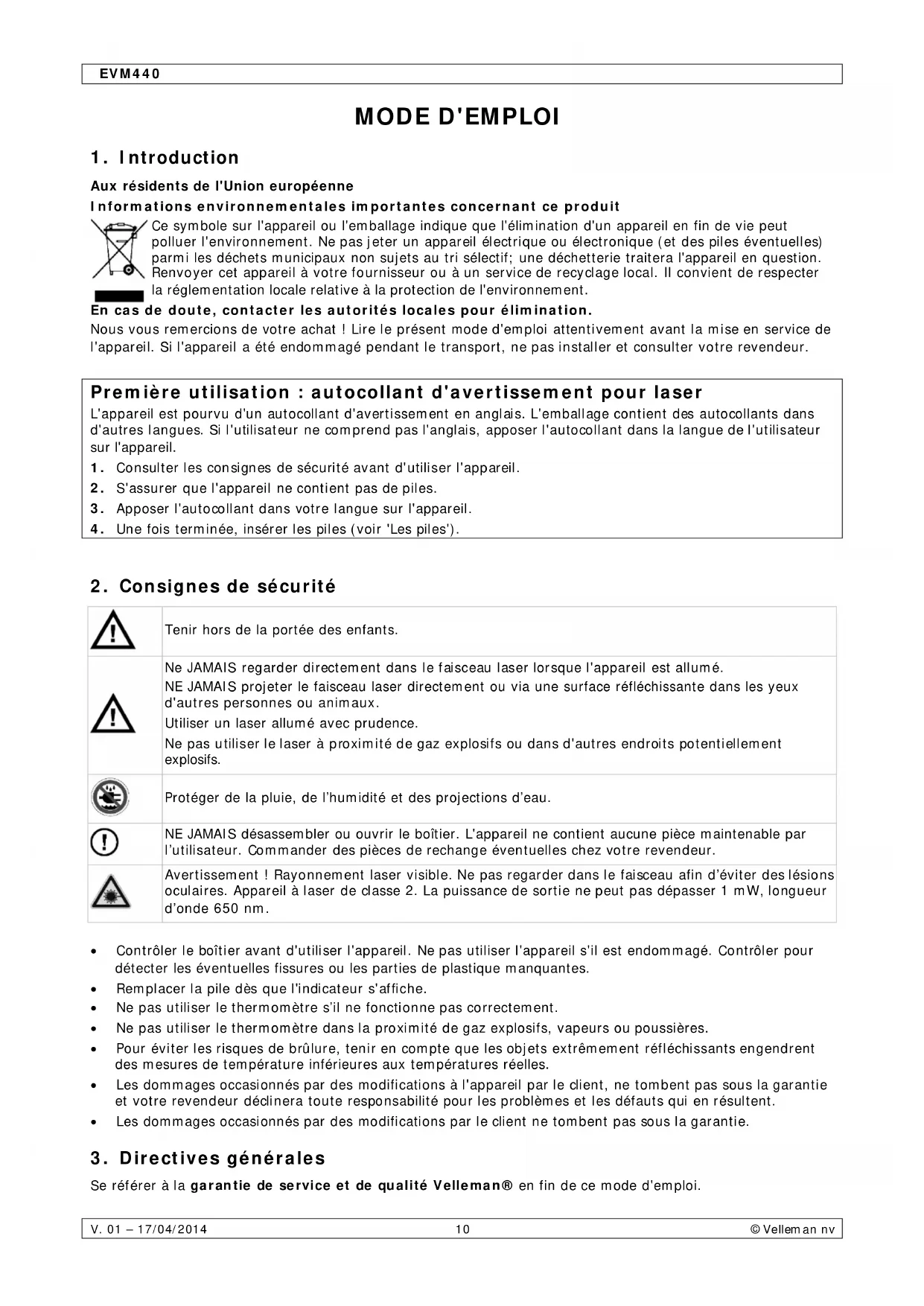

MODE D'EMPLOI EVM440 Perel

Aux résidents de l'union européenne

Informations environnementales importantes concernant ce produit

Ce symbole sur l'appareil ou l'emballage indique que l'élimination d'un appareil en fin de vie peut polluer l'environnement. Ne pas jeter un appareil électrique ou électronique (et des piles éventuelles) parmi les déchets municipaux non sujets au tri sélectif ; une déchetterie traitera l'appareil en question. Renvoyer cet appareil à votre fournisseur ou à un service de recyclage local. Il convient de respecter la réglementation locale relative à la protection de l'environnement.

En cas de doute, contacter les autorités locales pour élimination.

Nous vous remercions de votre achat! Lire le présent mode d'emploi attentivement avant la mise en service de l'appareil. Si l'appareil a été endommagé pendant le transport, ne pas installer et consulter votre revendeur.

Première utilisation : autocollant d'advertisement pour laser

L'appareil est pourvu d'un autocollant d'advertisement en anglais. L'emballage contient des autocollants dans d'autres langues. Si l'utilisateur ne comprend pas l'anglais, apposer l'autocollant dans la langue de l'utilisateur sur l'appareil.

1. Consulter les consignes de sécurité avant d'utiliser l'appareil.
2. S'assurer que l'appareil ne contient pas de piles.
3. Apposer l'autocollant dans votre langue sur l'appareil.
4. Une fois terminée, insérer les piles (voir 'Les piles').

2. Consignes de sécurité

!	Tenir hors de la portée des enfants.
!	Ne JAMAIS regarder directement dans le faisceau laser lorsque l'appareil est allumé. NE JAMAIS projeter le faisceau laser directement ou via une surface réfléchissante dans les yeux d'autres personnes ou animaux. Utiliser un laser allumé avec prudence. Ne pas utiliser le laser à proximité de gaz explosifs ou dans d'autres endroits potentièlement explosifs.
	Protégger de la pluie, de l'humidité et des projections d'eau.
!	NE JAMAIS désassembler ou ouvrir le boîtier. L'appareil ne contient aucune piece maintainable par l'utilisateur. Commander des pièces de rechange éventuelles chez votre revendeur.
	Avertissement ! Rayonnement laser visible. Ne pas regarder dans le faisceau afin d'éviter des lésions oculaires. Apparéil à laser de classe 2. La puissance de sortie ne peut pas dépasser 1 mW, longueur d'onde 650 nm.

• Contrôler le boîtier avant d'utiliser l'appareil. Ne pas utiliser l'appareil s'il est endommagé. Contrôler pour détecter les éventuelles fissures ou les parties de plastique manquantes.
• Remplacer la pile dès que l'indicateur s'affiche.
• Ne pas utiliser le thermomètre s'il ne fonctionne pas correctement.
• Ne pas utiliser le thermomètre dans la proximité de gaz explosifs, vapeurs ou poussières. Pour éviter les risques de brûlure, tenir en compte que les objets extrêmement réfléchissants engendrent des mesures de température inférieures aux températures réelles.
• Les dommages occasionnels par des modifications à l'appareil par le client, ne tombent pas sous la garantie et votre revendeur déclinera toute responsabilité pour les problèmes et les défauts qui en résultent.
• Les dommages occasionnels par des modifications par le client ne tombent pas sous la garantie.

3. Directives générales

Se référer à la garantie de service et de qualité Velleman® en fin de ce mode d'emploi.

• N'utiliser que des piles appropriées (voir 'Spécifications techniques').
• Protégér l'appareil contre les températures extrêmes (voir 'Spécifications techniques'), la poussière et l'humidité. Traiter l'appareil avec circonspection pendant l'opération.
• Protéger l'appareil contre les températures extrêmes (voir 'Spécifications techniques'), la poussière et l'humidité.
• Se familiariser avec le fonctionnement de l'appareil avant de l'utiliser.
• Il est interdit de modifier l'appareil pour des raisons de sécurité. N'utiliser l'appareil qu'à sa fonction prévue. Un usage impropre annule d'office la garantie.
• Les fréquences radio et les champs électromagnétiques de 3 volt par mètre peuvent influencer les valeurs affichées. Cependant, les performances du thermomètre ne seront pas entravées de manière permanente.
• Température de travail : voir 'Spécifications techniques'.

4. Caractéristiques

pointeur laser - affichage de la température en °C ou en °F grand afficheur LCD à rétroéclairage bleu - affichage de la température maximale en temps réel - fonction d'extinction automatique

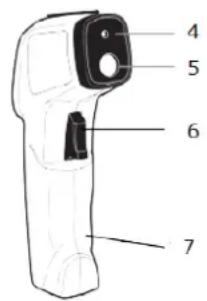

Appareil

1 afficheur LCD 2 boutons de fonction 3 poignée 4 capteur IR 5 faisceau laser 6 bouton de mesure 7 compartiment piles

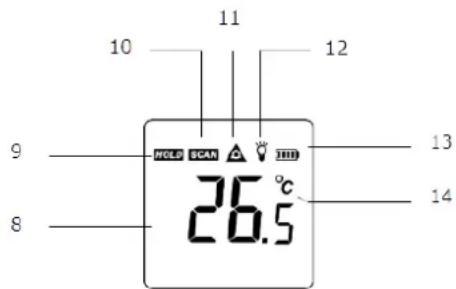

Afficheur

8 symbole HOLD 9 symbole SCAN 10 symbole laser allumé 11 symbole rétroéclairage allumé 12 symbole de pile 13 unité de température 14 affichage de la température

Boutons de l'afficheur

15 bouton laser allume/éteint 16 interrupteur Celsius/Fahrenheit 17 bouton rétroéclairage

15 16 17

6. Emploi

1. Tenir le mêtre par sa poignée et pointer sur la surface à mesurer. Pour plus d'informations, voir 'Rapport de la distance à la cible'.
2. Maintenir le bouton de mesure enfoncé pour allumer le mètre et commencer à mesurer. L'afficheur s'allumera si la pile est en bon état.
3. Pendant la mesure de la température, il est possible de :

Appuyer sur le bouton du laser pour allumer le laser. Le pointeur laser est seulement utilisé pour pointer. Lorsque le laser est allumé, le symbole du laser s'affiche. Pointer le faisceau rouge environ 1 cm en-dessous du point à mesurer. Enfoncer à nouveau le bouton du laser pour éteindre le laser. Appuyer sur le bouton C/°F pour sélectionner l'unité de la température.

1. Relacher le bouton de mesure. La température reste affichée sur l'écran pendant environ 7 secondes.

L'appareil s'éteint automatiquement après 20 secondes.

Rétroéclairage

Lorsque le rétroéclairage est allumé, toute opération activera le rétroéclairage pendant environ 7 secondes.

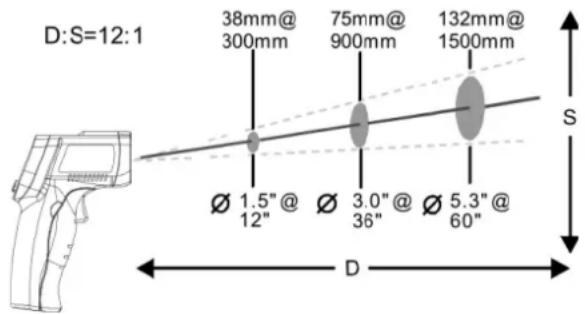

Rapport de la distance à la cible (d: s)

Le rapport de la distance à la cible est de 12:1 (D:S). - Le rapport D:S est le rapport de la distance à la cible au diamètre de la zone de mesure de la température. - Par exemple, si le rapport D:S est de 12:1, la mesure d'un objet à une distance de 120cm sera la température moyenne sur une zone de 10cm.

7. Les piles

Remplacer la pile dès que l'indicateur s'affiche ou si l'appareil ne s'allume pas en appuyant sur le bouton de mesure.

La pile se trouve à l'intérieur de la poignée.

1. Tirer sur la poignée pour ouvrir.
2. Insérer une pile.

N'utiliser que des piles appropriées (voir 'Spécifications techniques').

Respecter la polarité.

1. Fermer le compartiment aux piles.

Avertissement

Garder les piles hors de la portée des enfants. - Ne jamais perforer les piles et ne pas les jeter au feu (danger d'explosion). - Ne jamais recharger des piles alcalines. - Se débarrasser des piles en respectant la réglementation locale relative à la protection de l'environnement.

8. Nettoyage et entretien

Le lentille du capteur est la partie la plus délicate du thermomètre et doit always être propre. Pour cela, utiliser un chiffon doux ou un coton-tige légèrement humecté d'eau ou d'alcool. - Laisser le capteur sécher complètement avant d'utiliser le thermomètre. Nettoyer les autres parties du thermomètre avec un chiffon humide et non pelucheux. Éviter l'usage d'alcool et de solvants. - Ne jamais immerger le thermomètre dans l'eau ou tout autre liquide. Il n'y a aucune pièce réparable par l'utilisateur. Commander des pièces de rechange événtuelles chez votre revendeur. - Température de stockage : voir 'Spécifications techniques'.

9. Spécifications techniques

plage de mesure	de -32 °C à 350°C (-26 °F à 662 °F)
température de service	0-50 °C (32-122 °F)
température de stockage	de -20 °C à 65 °C (-4 °F à 149 °F)
préciision	± 1,5 % ou 1,5 °C (2,7 °F)

EVM440

résolution	0.1 °C / 0.2 °F
délaï de réponse (90 %) 0.5 secondes
émissivité	0.95 (fixe)
fonction d'extension automatique et gel d'affichage	7 secondes
rapport distance/cible 12:1
alimentation	1 x 9 V (non incl.)
dimensions 48.8 x 133 x 146 mm
poids	130 g sans pile

N'employer cet appareil qu'avec des accessoires d'origine. La S.A. Velleman ne peut, dans la mesure conforme au droit applicable, être tenue responsable des dommages ou lésions (directs ou indirects) pouvant résulter de l'utilisation de cet appareil.

Pour plus d'informations concernant cet article et la dernière version de ce mode d'emploi, visiter notre site web www.perel.eu.

Les spécifications et le contenu de ce mode d'emploi peuvent être modifiés sans avis préalable.

SA Velleman est l'ayant-droit des droits d'auteur pour ce mode d'emploi. Tous droits mondiaux réservés. Toute reproduction, traduction, copie ou diffusion, intégrale ou partielle, du contenu de ce mode d'emploi par quelque procédé que ce soit sur tout support électronique est interdite sans l'accord préalable de l'ayant-droit.

Garantie de service et de qualité velleman

Depuis 1972, Velleman® a gagné une vaste expérience dans le secteur de l'électronique et est actuellement distributeur dans plus de 85 pays.

Tous nos produits répondent à des exigences de qualité rigoureuses et à des dispositions légales en vigueur dans l'UE. Afin de garantir la qualité, nous soumettons régulièrement nos produits à des contrôles de qualité supplémentaires, tant par notre propre service qualité que par un service qualité externe. Dans le cas improbable d'un défaut malgré toutes les précautions, il est possible d'invoquer notre garantie (voir les conditions de garantie).

Conditions générales concernant la garantie sur les produits grand public (pour l'ue) :

• tout produit grand public est garantie 24 mois contre toute vice de production ou de matériel à compter du jour d'acquisition effective;
• Si la plainte est justifiée et que la réparation ou le remplacement d'un article est jugé impossible, ou lorsque les coûts s'avèrent disproportionnés, Velleman® s'autorise à remplacer ledit article par un article équivalent ou à rembourser la totalité ou une partie du prix d'achat. Le cas échéant, il vous sera consenti un article de remplacement ou le remboursement complet du prix d'achat lors d'un défaut dans un délai de 1 an après l'achat et la livraison, ou un article de remplacement moyennant 50% du prix d'achat ou le remboursement de 50% du prix d'achat lors d'un défaut après 1 à 2 ans.

• tout dommage direct ou indirect survenu à l'article après livraison (p. ex. dommage lié à l'oxydation, chocs, chute, poussière, sable, impureté...) et provoqué par l'appareil, ainsi que son contenu (p. ex. perte de données) et une indemnisation éventuelle pour perte de revenus;
• toute pièce ou accessoire nécessitant un remplacement causé par un usage normal comme p. ex. piles (rechargeables comme non rechargeables, intégrées ou remplaçables), ampoules, pièces en caoutchouc, courroies... (liste illimitée);
• tout dommage du à un incendie, de la foudre, d'un accident, d'une catastrophe naturelle, etc.;
• tout dommage provoqué par une négligence, volontaire ou non, une utilisation ou un entretien incorrect, ou une utilisation de l'appareil contraire aux prescriptions du fabricant;
• tout dommage à cause d'une utilisation commerciale, professionnelle ou collective de l'appareil (la période de garantie sera réduite à 6 mois lors d'une utilisation professionnelle);
• tout dommage à l'appareil qui résulte d'une utilisation incorrecte ou différente de celle pour laquelle il a été initialement prévu comme décrit dans la notice :
• tout dommage engendré par un retour de l'appareil emballé dans un conditionnement non ou insuffisamment protégé.
• toute réparation ou modification effectuée par une tierce personne sans l'autorisation explicite de SA Velleman®; - frais de transport de et vers Velleman® si l'appareil n'est plus couvert sous la garantie.
• Toute réparation sera fournie par l'endroit de l'achat. L'appareil doit nécessairement être accompagné du bon d'achat d'origine et être dûment conditionné (de préférence dans l'emballage d'origine avec mention du défaut).
• tuya: il est conseillé de consulter la notice et de contrôler câbles, piles, etc. avant de retourner l'appareil. Un appareil retourné jugé défectueux qui s'avère en bon état de marche pourra faire l'objet d'une note de frais à charge du consommateur;
• une réparation effectuée en-dehors de la période de garantie fera l'objet de frais de transport;
• toute garantie commerciale ne porte pas atteinte aux conditions susmentionnées.
