Type d'appareil	Radiateur électrique à panneau rayonnant
Puissance	Non précisé
Alimentation	230 V / 50 Hz
Thermostat	Oui, réglable
Nombre de positions	Non précisé
Protection contre la surchauffe	Oui
Type de chauffage	Rayonnement infrarouge
Mobilité	Sur pieds, portable
Matériau	Non précisé
Dimensions	Non précisé
Poids	Non précisé
Garantie	3 ans
Normes	CE, TÜV, GS
Utilisation recommandée	Usage domestique
Couleur	Blanc
Type de commande	Manuelle, boutons rotatifs

FOIRE AUX QUESTIONS - GTGH02 QUIGG

Comment allumer le chauffage QUIGG GTGH02 ?

Pour allumer le chauffage QUIGG GTGH02, branchez-le sur une prise électrique, puis utilisez le bouton d'alimentation situé sur le panneau de contrôle.

Comment régler la température sur le QUIGG GTGH02 ?

Utilisez le bouton de réglage de la température sur le panneau de contrôle pour sélectionner la température souhaitée. Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter la température et dans le sens inverse pour la diminuer.

Le chauffage ne s'allume pas, que faire ?

Vérifiez si le chauffage est correctement branché à une prise fonctionnelle. Assurez-vous également que le bouton d'alimentation est en position 'ON'.

Quel est le niveau sonore du QUIGG GTGH02 en fonctionnement ?

Le QUIGG GTGH02 est conçu pour fonctionner silencieusement, avec un niveau sonore minimal qui ne devrait pas gêner l'utilisateur.

Comment nettoyer le QUIGG GTGH02 ?

Débranchez le chauffage avant le nettoyage. Utilisez un chiffon doux et sec pour essuyer l'extérieur. Évitez d'utiliser de l'eau ou des produits nettoyants liquides.

Le chauffage s'éteint tout seul, pourquoi ?

Le QUIGG GTGH02 dispose d'une fonction de sécurité qui éteint automatiquement l'appareil en cas de surchauffe ou si l'appareil est renversé. Assurez-vous qu'il est utilisé sur une surface plane et qu'il ne soit pas obstrué.

Quelle est la puissance électrique du QUIGG GTGH02 ?

Le QUIGG GTGH02 a une puissance de 2000 watts, ce qui le rend efficace pour chauffer des espaces de taille moyenne.

Peut-on utiliser le QUIGG GTGH02 dans une salle de bain ?

Non, le QUIGG GTGH02 n'est pas conçu pour une utilisation dans des zones humides comme les salles de bain. Utilisez-le uniquement dans des espaces secs.

Où puis-je trouver le mode d'emploi du QUIGG GTGH02 ?

Le mode d'emploi est généralement fourni dans l'emballage. Vous pouvez également le télécharger sur le site officiel de QUIGG ou contacter leur service client pour obtenir une copie.

MODE D'EMPLOI GTGH02 QUIGG

Domaine d'application 15

Interdictions

Consignes de sécurité 15

Sécurité des enfants Risque lié à l'install Consignes générales

Désignation des pièces /

Contenu de l'emballage 19

Mise en service 19

Déballage Préparation de l'app Montage mural Montage posé au sol Utilisation Mise hors service

Dispositifs de sécurité 23

Nettoyage / Rangement 23

Recherche de pannes 24

Déclaration de conformité 24

Respect de l'environnement 24

Caractéristiques techniques 24

SYMBOLES

Danger ! Le non-respect de ces consignes peut entraîner des blessures graves et des dommages matériels importants.

1 Remarque importante ! Le non-respect de ces consignes peut provoquer des défauts de fonctionnement. Elles doivent impéra- tivement être respectées pour garantir le bon fonctionnement de l'appareil ! s écurité 1

Information Remarques et explications.

Ne pas couvrir ! MISE EN GARDE : Pour éviter une surchauffe, ne pas couvrir l'apparaïde chauffage.

Surface 19haude Lors du fonctionnement, la surface de l'appareil devient chaude et ne doit donc pas être touchée à mains nues. 22

Marquage DEEE Cet appareil ne doit pas être éliminé avec les ordures ménagères.

DOMAINE D'APPLICATION

E n c a s

pareil, il existe des risques de dommages corporels ou de blessures mortelles de l'utilisateur ou de tiers et de dommages matériels graves.

Le panneau rayonnant est un générateur de chaleur destiné au chauff age des pièces sèches et fermée période d'intersaison, ou au chauff age d'appoint en cas de grand froid. La chaleur est émise sous forme de rayonnements.

L'appareil ne doit être utilisé qu'en position verticale, en montage mural ou posé au sol. Dans ce dernier cas, l'appareil ne peut être utilisé que si les roulettes sont montées.

Une utilisation allant au-delà de ce domaine d'application est considérée comme non-conforme à la destination. L'utilisateur seul en supporte le risque. Le respect du mode d'emploi fait aussi partie du domaine d'application.

L'appareil ne doit être utilisé qu'avec les accessoires fournis.

Interdictions

Il est prévu pour une utilisation privée exclusivement et ne convient pas pour une utilisation professionnelle.

L'appareil ne doit jamais être utilisé en extérieur ou dans un environnement humide.

L'appareil ne doit jamais entrer en contact avec de l'eau ou de l'humidité, que ce soit en fonctionnement ou pendant le stockage.

L'appareil n'est pas destiné à un montage au plafond.

CONSIGNES DE SÉCURITÉ

L i s e z tions suivantes, et conservez le présent mode d'emploi afin de pouvoir vous y référer ultérieurement. En cas de cession de l'appareil, veillez à joindre le présent mode d'emploi.

AVERTISSEMENT : Cet appareil n'est pas équipé d'un dispositif de régulation de la température ambiante de la pièce.

L' a p p a r e d tites pièces habitées par des personnes ne pouvant pas quitter elles-mêmes la pièce à moins qu'une surveillance continue soit garantie.

Attention - certains éléments de l'appareil peuvent devenir très chauds et provoquer des brûlures. Une prudence particulière est requise en cas de présence d'enfants et de personnes nécessitant une protection.

Sécurité

Les enfants de moins de 3 ans doivent être tenus éloignés à moins qu'ils soient sous surveillance continue. Les enfants de plus de 3 ans et moins de 8 ans sont uniquement autorisés à allumer et éteindre l'appareil s'ils sont sous la surveillance d'une autre personne ou d'avoir reçu des instructions pour une utilisation de l'appareil en toute sécurité et d'avoir compris les dangers qui en résultent et que l'appareil soit placé ou installé dans sa position normale d'utilisation.

Les enfants de plus de 3 ans et de moins de 8 ans ne sont pas autorisés à enficher la fiche dans la prise, à réguler l'appareil, à nettoyer l'appareil et/ou à eff ec-tuer la maintenance incombant à l'utilisateur.

Cet appareil peut être utilisé par les enfants âgés de plus de 8 ans et par les personnes avec des capacités physiques, sensorielles ou mentales réduites ou dépourvues de l'expérience et/ou le savoir-faire à condition d'être surveillés ou d'avoir reçu des instructions relatives à l'utilisation sûre de l'appareil et d'avoir compris les risques associés à l'utilisation. Les enfants ne peuvent pas jouer avec l'appareil. Les enfants ne peuvent pas être chargés de nettoyer et entretenir l'appareil à moins d'être surveillés par une personne responsable. Les enfants de moins de 8 ans ne doivent pas s'approcher de l'appareil et du câble d'alimentation.

Conservez le matériel d'emballage hors de la portée des enfants. Ils risquent de s'étouffer en avalant ce matériel. Veillez à ce que personne ne passe un sac d'emballage par-dessus la tête.

Surveillez les enfants afin de vous assurer qu'ils ne jouent pas avec l'appareil.

Risque lié à l'installation électrique

Risque d'électrocution ! L'appareil fonctionne avec une tension dangereuse.

L a m a n

son avec des appareils électriques requiert une attention maximale !

L ' u n e d

cident en rapport avec l'utilisation d'appareils électriques est le manque d'attention dans les situations de routine. Veuillez à ce que vos mains soient toujours sèches lorsque vous branchez ou débranchez la fi che d'alimentation ou lors de l'utilisation de l'appareil.

L'appareil ne doit pas être exposé à des gouttes ou des projections d'eau.

N'utilisez jamais cet appareil à proximité d'une baignoire, d'une douche ou d'une piscine.

Ne plongez pas l'appareil et la fiche d'alimentation dans l'eau ou d'autres liquides. Risque de choc électrique ! N'utilisez pas non plus l'appareil à proximité de points d'eau comme un évier ou une salle de bain par exemple.

Avant de raccorder l'appareil au réseau électrique, assurez-vous que l'interrupteur principal de l'appareil est désactivé.

Branchez impérativement l'appareil à une prise installée conformément aux normes, équipée de contacts de mise à la terre et dont la tension correspond aux indications des Caractéristiques techniques.

L'appareil de chauffage ne doit pas être placé juste en dessous d'une prise de courant.

Déroulez entièrement le câble d'alimentation avant utilisation. Veillez à ce que le câble d'alimentation ne soit pas écrasé, coincé ou abîmé par des arêtes coupantes ou des objets chauds.

Posez le câble électrique de manière à éviter tout risque de trébuchement.

Ne posez pas le câble au-dessus ou en dessous de l'appareil. En fonctionnement, le câble électrique doit être écarté vers l'arrière de l'appareil.

Assurez -vous que la prise est accessible dans le cadre d'une utilisation mobile afi n de pouvoir la débrancher

rapidement en cas d'urgence.

N'utilisez pas l'appareil : s'il est endommagé, si le câble électrique, la fi che ou le thermostat est endommagé, s'il est tombé. u l a t i o

Débranchez l'appareil de la prise (éteignez d'abord l'appareil au niveau de son interrupteur principal) dans le cadre d'une utilisation mobile : si vous ne l'utilisez pas, après chaque utilisation, avant de nettoyer ou de ranger l'appareil (laissez-le d'abord refroidir), en cas de problème évident pendant le fonctionnement, en cas d'orage.

Ne tirez pas sur le câble pour débrancher l'appareil. Ti-rez toujours sur la fi che.

N'utilisez pas le câble d'alimentation à d'autres fins que celle pour laquelle il a été conçu. Ne tirez pas l'appareil par le câble.

N'introduisez jamais d'objets pointus et/ou métalliques à l'intérieur de l'appareil.

Faites réaliser les réparations uniquement par un spécialiste. Veuillez respecter les conditions de garantie.

Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou toute autre personne de qualification similaire afin d'éviter un danger.

L'appareil ne doit pas être raccordé à une minuterie ou à un système à distance, comme un interrupteur cré-pusculaire ou une prise sans fi l. Risque de feu si l'appa-reil est recouvert ou placé de façon incorrecte.

Si l'appareil est installé à poste fixe, la prise de courant doit être enlevée et l'appareil doit être raccordé uniquement avec une sortie de câble. Ce raccordement ne peut-être réalisé que par un électricien. Une fois installé à poste fixe, l'appareil devra le rester. Dans le cadre d'une installation fixe, un moyen de déconnexion doit être prévu dans les canalisations fixes conformément aux règles d'installation.

Consignes générales de sécurité

N'utilisez pas l'appareil à l'extérieur.

Ne laissez pas l'appareil fonctionner sans surveillance. Éteignez l'appareil au niveau de son interrupteur principal et débranchez la fi che d'alimentation.

N'utilisez pas cet appareil lorsque vous êtes sous l'influence de l'alcool, de drogues ou de médicaments. Un moment d'inattention lors de l'utilisation de cet appareil peut provoquer des accidents et des blessures graves.

Posez l'appareil sur une surface plane, stable et résistante à la chaleur. Assurez-vous que l'appareil est suffi samment éloigné des sources de forte chaleur telles que plaques de cuisson, conduites de chauff age, etc.

L'appareil devient chaud en cours d'utilisation!

Avant de le déplacer, éteignez-le, débranchez-le du secteur et laissez-le refroidir.

Déplacez toujours l'appareil en utilisant la poignée prévue à cette fin.

Évitez toute accumulation de la chaleur et placez l'appareil de manière à ce que la chaleur dégagée par le boîtier pendant le fonctionnement puisse circuler correctement.

N'utilisez pas l'appareil à proximité ou sous des rideaux ou d'autres matériaux infl ammables. Respectez une distance minimale d'1 m.

ATTENTION : RISQUE D'INCENDIE !

Ne posez aucun objet, comme des torchons ou des journaux, sur l'appareil. En aucun cas l'appareil ne doit être utilisé pour sécher des serviettes ou des vêtements mouillés ou humides.

N'utilisez pas l'appareil dans un environnement à risque d'explosion, par exemple à proximité de substances comme des liquides ou des gaz inflammables et notamment des particules de peinture et de poussière. La chaleur générée pourrait provoquer une infl ammation ou une explosion.

Laissez refroidir complètement l'appareil avant de le nettoyer.

Assurez-vous que les fentes de ventilation et la grille de protection soient toujours débarrassées des particules de poussière. Pour ce faire, utilisez un aspirateur avec un embout à brosse.

Pour le nettoyage, n'utilisez pas d'objet métallique, de détergents chimiques agressifs, ni de produits abrasifs, d'éponges dures, etc.

1 2x 3 4 139 mm 1x 2 5 6 7 8 2x

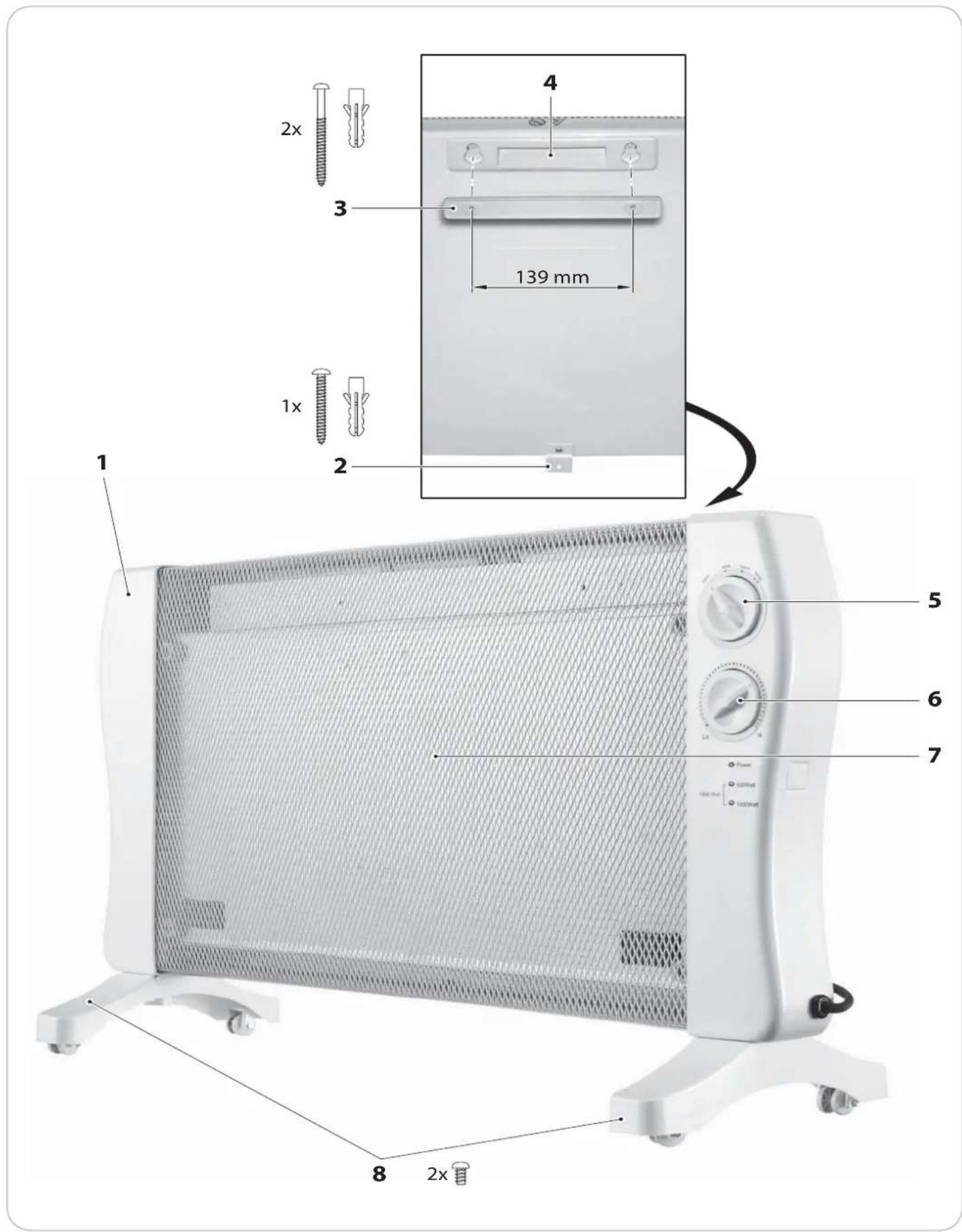

DÉSIGNATION DES PIÈCES / CONTENU DE L'EMBALLAGE

1 Panneau rayonnant
2 Tôle de montage pour le montage au mur avec vis et chevilles
3 Barre de montage pour le montage au mur avec 2 vis et chevilles
4 Poignée encastrée à l'arrière de l'appareil
5 Commutateur MARCHE/ARRÊT avec présélection de la température des niveaux de chauffage (500 W, 1000 W et 1500 W)
6 Thermostat pour réglage automatique de la température
7 Grille de protection
8 Roulettes avec 2 vis de fixation (comprises dans l'emballage mais non montées)
- Mode d'emploi (non illustré)

MISE EN SERVICE

L'appareil devient chaud en cours d'utilisation. Ne le touchez pas mais laissez-le refroidir entièrement avant de le déplacer, de le nettoyer ou de le ranger.

Ne laissez pas l'appareil sans surveillance en cours d'utilisation, de démarrage ou de refroidissement.

ATTENTION : RISQUE D'INCENDIE ! Ne posez aucun objet, comme des torchons ou des journaux, sur l'appareil. En aucun cas l'appareil ne doit être utilisé pour sécher des serviettes ou des vêtements mouillés ou humides.

Déballage

Sortez le panneau rayonnant (1) et ses accessoires (rouleaux, matériel de fixation, et notice d'utilisation) du carton.

Enlevez soigneusement tout le matériel d'emballage et déroulez entièrement le câble d'alimentation.

Préparation de l'appareil

Avant la première utilisation, nettoyez l'appareil avec un chiffon légèrement humide afin de retirer tous les résidus d'emballage et de fabrication éventuels.

À la première mise en service, une légère odeur est émise ; cette odeur est toutefois normale et sans danger, et disparaît rapidement. Veillez à assurer une aération suffi sante de la pièce.

A v a n t l reil, vérifiez si les indications de tension fi gurant sur la plaquette signalétique son identiques aux caractéristiques de votre alimentation domestique.

Montage mural

Le raccordement au secteur d'électricité doit être exécuté par un installateur-électricien ou par un atelier spécialisé. Le montage mural nécessite un outil et un certain savoir-faire. Adressez-vous à un électricien si vous ne disposez pas de l'outillage nécessaire ou si vous n'êtes pas familiarisé avec son utilisation !

ATTENTION ! Assurez-vous avant le montage qu'aucun câble électrique ni aucune conduite de gaz ou d'eau ne passe derrière le revêtement mural. Dans le cas contraire, le perçage des trous génère un risque d'électrocution ou de détérioration des conduites.

Prévoir un dégagement d'au moins 15 cm entre la face supérieure du chauff age et le plafond.

En état de livraison, la barre de montage (3) est insérée dans la dépression de la poignée 4. Dépressez la barre de montage près des perçages afi n de la desserrer de la dépression de la poignée.

La barre de montage (3) doit être installée horizontalement. Les perçages doivent être percés avec un foret 6 mm avec une profondeur de 40 mm horizontalement à une distance de 139 mm.

Pressez une cheville dans les perçages et fi xez la barre de montage (3) au moyen des deux vis plus longues. Desserrez la vis de la tôle de montage (2) un peu, tournez la tôle de montage comme le montre l'image et serrez à nouveau la vis.

Accrochez l'appareil dans la barre de montage et marquez le trou sur la tôle de montage (2).

Décrochez l'appareil et percez le marquage à une profondeur de 40 mm. Pressez ensuite la cheville dans le perçage.

Accrochez à nouveau l'appareil dans la barre de montage et serrez la vis à travers le trou dans la tôle de montage (2).

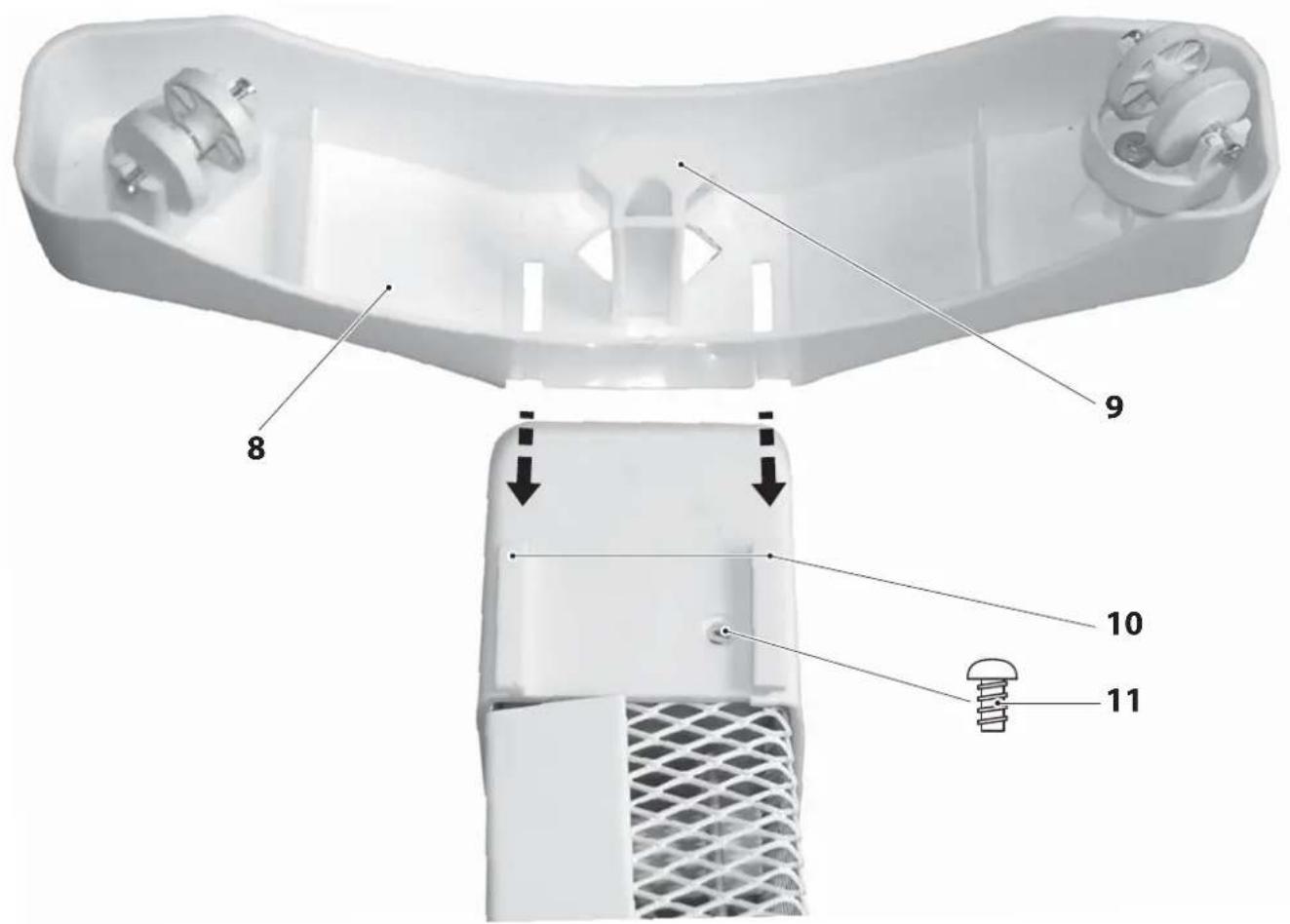

Montage posé au sol

Retournez l'appareil et glissez le rouleau (8) dans la réception (10) comme le montre l'image.

Installez la vis fournie (11) et serrez-la légèrement.

Les blocs-roulettes sont en plastique et peuvent se casser en cas de serrage excessif des vis.

S i l' a p tain temps, il sera possible d'enrouler les réceptions de câble (9) autour des pieds.

Fixez le deuxième bloc-roulettes de la même manière et redressez l'appareil.

8 9 10 11

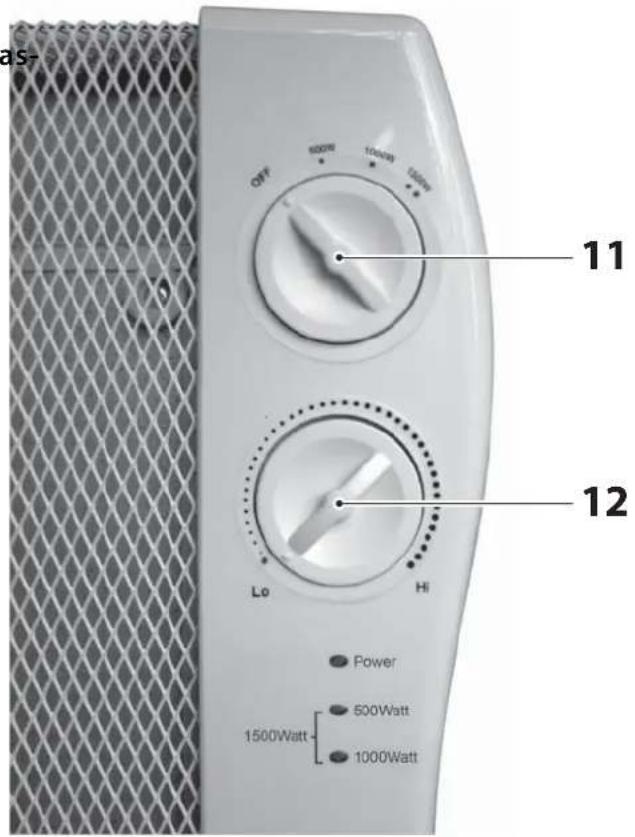

Utilisation

L'appareil est muni d'un contacteur à b.cule de sécurité et ne peut fonctionner qu'en position verticale. Si l'appareil se renverse, il s'éteint automatiquement.

Vérifiez si le thermostat (12) a été tourné jusqu'à la butée dans le sens des aiguilles d'une montre, et que le commutateur MARCHE/ARRÊT (11) se trouve sur OFF.

Branchez l'appareil à une prise installée conformément aux normes, équipée de contacts de mise à la terre et dont la tension correspond aux indications des Caractéristiques techniques.

as- OFF 600W 1000W 1500W 11 12 Lo Hi Power 500Watt 1500Watt 1000Watt

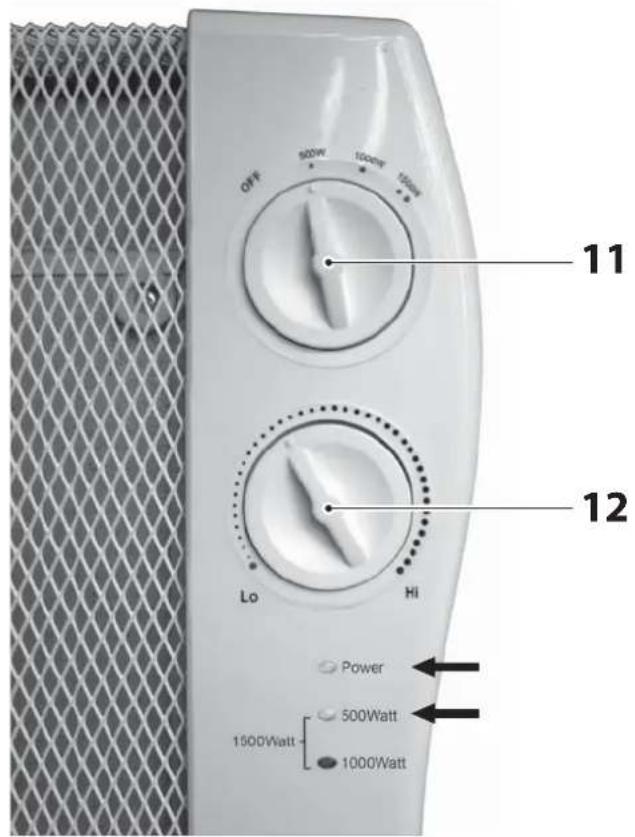

Niveau de chauffage I (500 W)

Toumer le commutateur MARCHE/ARRÊT (11) sur 500W.

Régler le thermostat (12) à la température souhaitée en le tournant dans le sens des aiguilles d'une montre.

L'appareil est seulement enclenché quand le thermostat est réglé à la température ambiante approximative.

Le témoin vert POWER et le témoin rougee 500 Watt s'allument et signalisent ainsi la procédure de chauffage.

Les deux témoins de contrôle s'éteignent lorsque la température de commutation du thermostat est atteinte.

OFF 500W 100W 150W 11 12 Lo Hi Power 500Watt 1500Watt 1000Watt

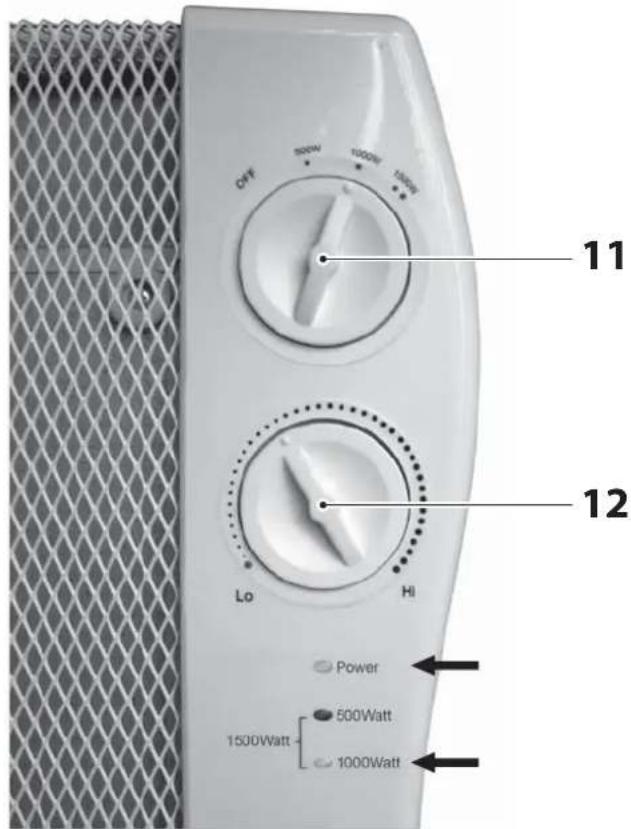

Niveau de chauffage II (1000 W)

Toumer le commutateur MARCHE/ARRÊT (11) sur 1000W.

Régler le thermostat (12) à la température souhaitée en le tournant dans le sens des aiguilles d'une montre.

L'appareil est seulement enclenché quand le thermostat est réglé à la température ambiante approximative.

Le témoin vert POWER et le témoin rougee 1000 Watt s'allument et signalisent ainsi la procédure de chauff age.

Les deux témoins de contrôle s'éteignent lorsque la température de commutation du thermostat est atteinte.

CHF 300W 1000W 1500W 11 12 Lo Hi Power 500Watt 1500Watt 1000Watt

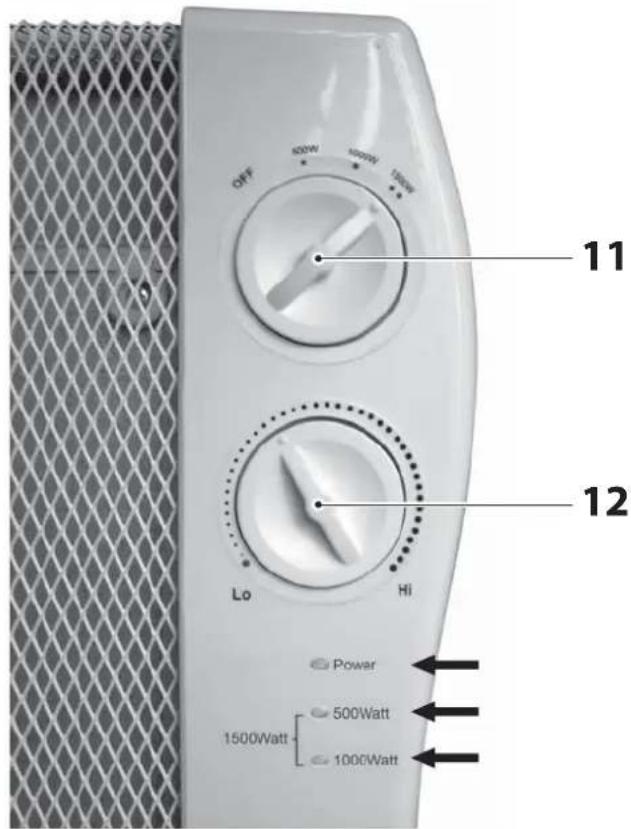

Niveau de chauffage III (1500 W)

Toumer le commutateur MARCHE/ARRÊT (11) sur 1500W.

Régler le thermostat (12) à la température souhaitée en le tournant dans le sens des aiguilles d'une montre.

L'appareil est seulement enclenché quand le thermostat est réglé à la température ambiante approximative.

Le témoin vert POWER ainsi que les deux témoins de contrôle rouge (500 Watt et 1000 Watt) s'allument et signalisent ainsi la procédure de chauffage.

Les trois témoins de contrôle s'éteignent lorsque la température de commutation du thermostat est atteinte.

OFF 400W 1000W 1500W 11 12 Lo Hi Power 500Watt 1500Watt 1000Watt

Mise hors service

Désactivez l'appareil en tournant le thermostat jusqu'à la butée dans le sens inverse des aiguilles d'une montre et les deux commutateurs MARCHE/ARRÊT sur OFF.

Débranchez l'appareil du secteur et laissez-le refroidir.

DISPOSITIFS DE SÉCURITÉ

Quatre dispositifs de sécurité sont installés dans cet appareil :

Commutateur de position

L'appareil ne peut être allumé qu'en position verticale. Si l'appareil se renverse durant son fontionnement, il est éteint automatiquement.

Protection contre la surchauff e

Si la température admissible de l'appareil est dépassée, l'appareil s'arrête automatiquement et ne peut être remis en marche qu'après avoir refroidi.

Thermostat

Lorsque la température réglée est dépassée, l'appareil désactive automatiquement le chauff age. Si la température de la pièce devient inférieure à la température réglée, le chauff age se remet automatiquement en route.

Protection contre les surcharges

Lorsque la protection contre les surcharges se déclenche, l'appareil ne peut plus être utilisé. Dans ce cas, contactez le service après-vente ou un spécialiste.

NETTOYAGE / RANGEMENT

Avant de nettoyer ou de ranger l'appareil, éteignez-le, débranchez la fiche d'alimentation ou coupez l'alimentation sur la canalisation fixe (via le disjoncteur ou le tableau électrique) et laissez refroidir complètement l'appareil.

Si l'appareil n'est pas utilisé pendant un certain temps, il sera possible d'enrouler les réceptions de câble (9) autour des pieds.

Assurez-vous que les fentes de ventilation et la grille de protection soient toujours débarrassées des particules de poussière. Pour ce faire, utilisez un aspirateur avec un embout à brosse.

Nettoyez l'appareil avec un chiffon légèrement humide et un peu de produit vaisselle.

Avant toute remise en marche, assurez-vous que tous les résidus et parties humides sont entièrement secs.

Pour le nettoyage, n'utilisez pas d'objet métallique, de détergents chimiques agressifs, ni de produits abrasifs, d'éponges dures, etc.

Cet appareil ne doit être couvert QUE pour être rangé. Cela permet d'éviter le dépôt de poussière sur l'élément chauffant.

RECHERCHE DE PANNES

Problème Cause(s) possible(s) Remède(s)
L'appareil ne chauffe pas.	Pas de courant ou tension insuffi sante.	Assurez-vous que la fi che est bien branchée dans la prise.Vérifi ez les indications de tension sur la plaquette signalétique et de votre installation domestique.
	La température réglée sur le thermostat est inférieure à la température ambiante.	Augmentez la température du thermostat.
L'appareil s'éteint en fonctionnement et ne redémarre pas.	L'appareil a dépassé la température maximale autorisée.La protection contre la surchauffe s'est déclenchée.	Éteignez l'appareil et débranchez la fiche de la prise. Laissez refroidir l'appareil. Contrôlez les ouvertures de ventilation et éliminez si nécessaire la cause de la surchauffe avant de redémarrer l'appareil.

Le produit est certifié conforme aux normes prévues par la loi.

Vous trouverez la déclaration de conformité intégrale sur Internet à l'adresse www.gt-support.de.

RESPECT DE L'ENVIRONNEMENT

Triez les emballages pour le recyclage.

L'appareil ne peut être traité comme déchet ménager.

Si l'appareil est hors d'usage, renseignez-vous auprès de l'organisme de collecte des ordures compétent pour savoir comment l'éliminer.

Pour éviter tout risque lié à l'utilisation d'un appareil défectueux, débranchez le câble d'alimentation avant l'élimination.

Débrancher la fi che du secteur avant de débrancher le câble de l'appareil. Danger de mort par électrocution!

CARACTÉRISTIQUES TECHNIQUES

Modèle : GT-GH-02

Raccordement au secteur : 230 V, 50 Hz

Puissance de chauffage niveau I : 500 W

Puissance de chauffage niveau II : 1000W

Puissance de chauffage niveau III : 1500W

Indice de protection : IP24

Classe de protection :

Longueur du câble d'alimentation : env. 1,5 m

Nous faisons en permanence des efforts pour perfectionner et améliorer nos produits, et de ce fait, des modifications techniques ou du design ne sont pas exclues.

Cette notice d'utilisation peut être téléchargée en format PDF sur notre site Internet www.gt-support.de.

INHALTSVERZEICHNIS

Symbole 26

Distribution par (Pas l'adresse du SAV) :
