GEBRUIKSAANWIJZING GTGH02 QUIGG

Veiligheidsvoorschriften 3

Veiligheid van kinde Gevaren die verband elektrische installat Algemene veiligheids

Namen van de delen/inhoud van de verpakking 7

Ingebruikname 7

Uitpakken Voorbereiding van het Wandmontage Montage van een op geplaatst verwarming Bedrijf Uitschakelen

Veiligheidsmechanismen 11

Reinigen/opbergen 11

Foutopsporing 12

Conformiteitsverklaring 12

Milieubescherming 12

Technische specificaties 12

SYMBOLEN

Voorzichtig! Als deze aanwijzingen niet worden nageleefd, kan dit leiden tot zwaar letsel en aanzienlijke materiële schade.

3 Belangrijke opmerking! Als deze aanwijzingen niet worden nageleefd, kan dit leiden tot storingen tijdens het bedrijf. Ze moeten beslist worden nageleefd om het apparaat vlekkeloos te laten werken!

vorschriften 5 Informatie Opmerkingen en toelichting

Niet afdekken! WAARSCHUWING: Om oververhitting te voorkomen, mag het verwarmingsapparaat niet afgedekt worden.

Heet oppervlak Tijdens het bedrijf wordt het oppervlak van het apparaat heet en mag het niet met plote handen worden aangeraakt.

Aanduiding voor de afvoer van 8 elektrische en elektronische apparatuur 0 Dit apparaat mag niet in het huisvuil worden weggegooid.

TOEPASSINGSGEBIED

Als dit apparaat niet volgens de regels wordt gebruikt, bestaat het gevaar, dat de gebruiker of derden levensgevaarlijke lichamelijke schade of letsels oplopen of aanzienlijke materiële schade lijden.

De straalkachel is een verwarmingsapparaat dat bedoeld is voor de verwarming van droge en gesloten ruimtes in de overgangsperiode of bij extreme kou. De warmte wordt als stralingswarmte afgegeven.

Het apparaat mag uitsluitend in verticale positie worden gebruikt, ofwel aan de wand gemonteerd of neergezet op de vloer. De laatstgenoemde mogelijkheid is alleen mogelijk, als de rollen worden gemonteerd.

Gebruik buiten het toepassingsgebied van het apparaat, wordt als niet voorschriftmatig gebruik beschouwd. Het risico is dan alleen voor de gebruiker. Ook de naleving van de gebruiksaanwijzing valt onder het juiste gebruik.

Het apparaat mag alleen samen met de meegeleverde hulpstukken worden gebruikt.

Richtlijnen

Het toestel is bedoeld voor particulier gebruik en niet voor commerciële doeleinden geschikt.

Het apparaat mag nooit in de openlucht of in een vochtige omgeving worden gebruikt.

Er mag tijdens het bedrijf en gedurende de opslageen water en geen vocht in het apparaat binnendringen.

Het apparaat is niet geschikt voor montage aan het plafond.

VEILIGHEIDSVOORSCHRIFTEN

L e e s d dachtig door en bewaar deze gebruiksaanwijzing, om er later op te kunnen terugvalen. Als u het apparaat doorgeeft, moet u erop letten, dat u ook deze gebruiksaanwijzing meegeeft.

W A A R S C

mertemperatuur niet regelen.

Het apparaat mag niet worden gebruikt in kleine woonruimtes die door personen worden bewoond, die de kamer niet zelf kunnen verlaten, tenzij er voortdurende toezicht is gewaarborgd.

Voorzichtig - Bepaalde delen van het apparaat kunnen erg heet worden en brand veroorzaken. Wees bijzonder voorzichtig bij kinderen en mensen die bescherming nodig hebben.

Veiligheid

Kinderen onder de drie jaar moeten op veilige afstand blijven, tenzij er voortdurend toezicht op hen is.

Kinderen tussen de drie en acht jaar is het alleen toege-staan het apparaat in- en uit te schakelen, als er ofwel toezicht is door een andere persoon of als ze instructies voor het veilige gebruik van het apparaat hebben gekregen. Ze moeten de daarmee verbonden gevaren dan begrepen hebben en weten, dat het apparaat voor het bedrijf in zijn normale positie moet zijn opgesteld of worden ingeschakeld.

Kinderen tussen de drie en acht jaar mogen de stekker niet in het stopcontact steken en het apparaat ook niet regelen of schoonmaken en/of het onderhoud uitvoeren dat tot de taak van de gebruiker gerekend wordt.

Het apparaat mag door kinderen boven de acht jaar en personen met ingeperkte fysieke, sensorische of geestelijke capaciteiten of zonder ervaring en kennis worden gebruikt, als er toezicht is en ze instructies voor het veilige gebruik van het apparaat hebben gekregen, en zij zich bewust zijn van de risico's die aan het gebruik van het apparaat verbonden zijn. Kinderen mogen niet met het apparaat spelen. Kinderen mogen niet de opdracht krijgen het apparaat te reinigen of te onderhouden, tenzij ze onder toezicht staan van een persoon met verantwoordelijkheidsbesef. Kinderen onder de acht jaar mogen niet dicht bij het apparaat en het netsnoer komen.

Bewaar het verpakkingsmateriaal buiten de reikwijdte van kinderen. Kinderen lopen het risico van verstikking, als ze dit materiaal doorslikken. Let erop, dat kinderen de zak van de verpakking niet over hun hoofd trekken. H U W I N G : Houd toezicht op kinderen en let erop dat ze niet met het apparaat spelen.

Gevaren die verband houden met de elektrische installatie

Er bestaat gevaar voor een elektrische schok! Het apparaat staat onder gevaarlijke elektri- sche spanning.

A I s e r

men bij elektrisch apparaten zeer voorzichtig zijn!

E e n v a n

voor ongevallen bij het gebruik van elektrische apparaten is, dat men in dagelijkse situaties achteloos wordt. Let erop, dat uw handen steeds droog zijn, als u de netstekker in het stopcontact steekt of eruit trekt of als u het apparaat gebruikt.

Er mogen geen druppels spatwater op het apparaat aanwezig zijn.

Gebruik dit apparaat nooit in de buurt van een bad-kuip, douche of van een zwembad.

Dompel het apparaat en de netstekker niet in water of andere vloeistoff en. U riskeert een elektrische schok! Gebruik het apparaat ook niet in de buurt van wasbakken of badkamers.

Voordat u het apparaat aansluit, controleert u of de hoofdschakelaar van het apparaat uitgeschakeld is.

Sluit het apparaat beslist aan op een volgens de normen geschikte contactdoos die over geaarde contacten beschikt en waarvan de spanning overeenkomt met de gegevens in de technische specifi caties.

Het verwarmingsapparaat mag niet direct onder een stopcontact worden gezet.

Wikkel het netsnoer voor het gebruik volledig af. Let erop, dat het netsnoer niet wordt samengedrukt of ingeklemd of door scherpe randen of hete voorwerpen wordt beschadigd.

Leg de elektrische kabel zo, dat het risico op struike- len wordt voorkomen.

Leg het snoer niet over of onder het apparaat. Tijdens het bedrijf moet de elektrische kabel achter het apparaat worden geschoven.

Controleer of het stopcontact bij mobiel gebruik toegankelijk is, zodat de stekker van het apparaat er in geval van nood snel uitgetrokken kan worden.

Gebruik het apparaat niet, als het beschadigd is, de stroomkabel, de stekker of de thermostaat beschadigd is of als het apparaat gevallen is.

Trek bij mobiel gebruik de stekker van het apparaat uit (schakel het apparaat eerst met de hoofdschakelaaruit), als u het apparaat niet gebruikt, inadat u het gebruikt hebt, voordat u het apparaat schoonmaakt of wegruimt, als er kennelijk functiestoornissen optreden en bij onweer

Trek niet aan de kabel, om de apparaatstekker uit te trekken. Steeds aan de stekker trekken.

Gebruik het netsnoer uitsluitend voor het beoogde doel. Trek het apparaat niet aan de kabel uit het stopcontact.

Steek nooit spitse en/of metalen voorwerpen in het apparaat.

Laat reparaties in principe door vakmensen uitvoeren. Houd u aan de garantievoorwaarden.

Als het netsnoer beschadigd is, moet het door de fabrikant, zijn klantendienst of op een andere soortgelijk gekwalifi ceerde plaats worden vervangen, om schades te vermijden.

Sluit het apparaat niet aan op een tijdschakelklok of een geschakelde contactdoos, zoals een schemeringsschakelaar of een radiostekkerdoos. Er bestaat brandgevaar, als er iets op het apparaat is neergelegd of als het apparaat niet goed wordt opgesteld.

Als het apparaat vast wordt geplaatst, moet de apparaatstekker worden verwijderd. Het apparaat mag alleen via een kabeluitgang worden aangesloten. Alleen een elektricien mag deze aansluiting uitvoeren. Als het apparaat vast is aangebracht, moet het daar blijven.

Bij een vaste aansluiting van het apparaat moet er een uitschakelvoorziening in de vaste toevoerleidingen worden aangebracht conform de installatieregels.

Algemene veiligheidsvoorschriften

Het apparaat niet in de openlucht gebruiken.

Laat het apparaat tijdens het gebruik niet zonder toe- zicht. Schakel het apparaat met de hoofdschakelaar uit en trek de netstekker uit.

Gebruik het apparaat niet, als u alcohol gedronken hebt of onder invloed bent van drugs of medicijnen. Als u bij het gebruik van het apparaat ook maar een ogenblik niet oplet, kan dit leiden tot ongevallen en zwaar letsel.

Zet het apparaat op een vlakke, stabiele en hittebestendige ondergrond. Controleer of het apparaat voldoende ver van sterke warmtebronnen zoals kookplaten, verwarmingsbuizen enz. verwijderd is.

Het apparaat wordt tijdens het gebruik heet!

Voordat u het verschuift, onderbreekt u de stroom- voorziening en laat u het afkoelen.

Verschuif het apparaat steeds met de daarvoor aan- gebrachte greep.

Vermijd warmteophoping en stel het apparaat zo op, dat de tijdens het bedrijf uit de behuizing ontwijken- de warmte goed kan circuleren.

Gebruik het apparaat niet in de buurt van gordijnen of andere brandbare materialen. Houd een minimale afstand aan van 1 m.

VOORZICHTIG: BRANDGEVAAR!

Leg geen voorwerpen, zoals theedoeken en kranten, op het apparaat. Het apparaat mag in geen geval voor het drogen van handdoeken of natte of vochtige kleren worden gebruikt.

Gebruik het apparaat niet in een omgeving, waar- in gevaar bestaat voor een explosie, bijvoorbeeld in de buurt van brandbare vloeistoff en of gassen en in het bijzonder van verfresten en stofdeeltjes. Door de ontstane hitte kan er brand ontstaan of een explosie worden veroorzaakt.

Laat het apparaat helemaal afkoelen, voordat u het reinigt.

Overtuig u ervan, dat er geen stof op de ontluch- tingsopeningen en het beschermrooster ligt. Gebruik daarvoor een stofzuiger met borstelopzetstuk.

Gebruik voor het reinigen geen metalen voorwerpen, geen agressieve chemische reinigingsmiddelen, geen schuurmiddelen en geen harde sponzen enz.

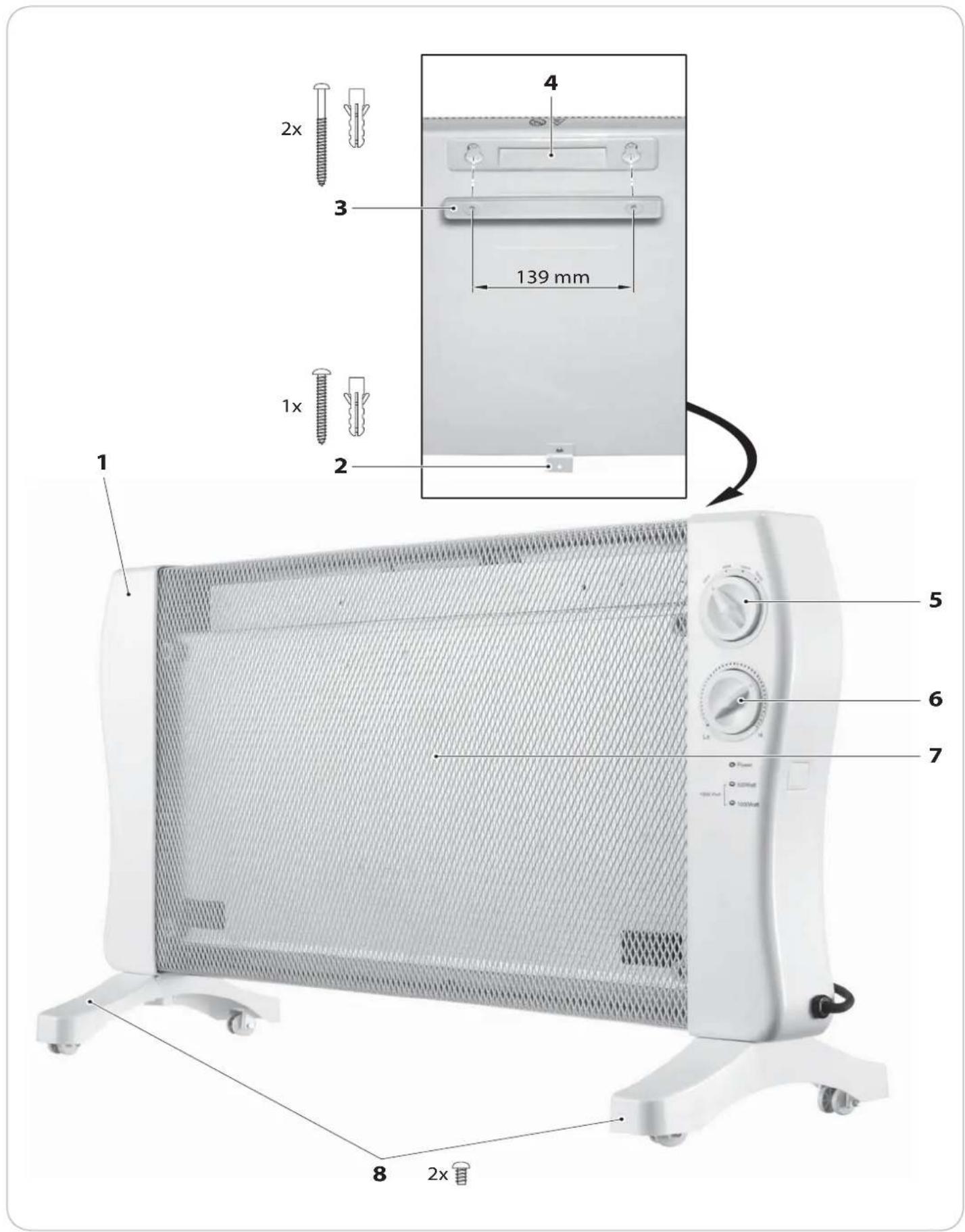

1 2x 3 4 139 mm 1x 2 5 6 7 8 2x

NAMEN VAN DE DELEN/INHOUD VAN DE VERPAKKING

1 Straalkachel
2 Montageplaat voor wandmontage met schroeven en pluggen
3 Montagestang voor wandmontage met 2 schroeven en pluggen
4 Ingebouwde greep op de achterkant van het apparaat
5 AAN-/UIT-schakelaar met voorinstelling van de temperatuur voor de verwarmingstrappen (500 W, 1000 W en 1500 W)
6 Thermostaat voor de automatische temperatuurregeling
7 Beschermrooster
8 Rollen met 2 bevestigingsschroeven (in de verpakking inbegrepen, maar niet gemonteerd)
- Gebruiksaanwijzing (zonder afbeeldingen)

INGEBRUIKNAME

Het apparaat wordt tijdens het gebruik heet. Raak het niet aan, maar laat het volledig afkoelen, voordat u het verschuift, schoonmaakt of wegruimt.

Laat het apparaat niet zonder toezicht als het in bedrijf is, aanloopt of afkoelt.

VOORZICHTIG: BRANDGEVAAR! Leg ge voorwerpen, zoals theedoeken en kranten, op het apparaat. Het apparaat mag in geen geval voor het drogen van handdoeken of natte of vochtige kleren worden gebruikt.

Uitpakken

Neem de straalkachel (1) en de betreffende accessoires (rollen, bevestigingsmateriaal en gebruiks-aanwijzing) uit de kartonnen doos.

Verwijder al het verpakkingsmateriaal zorgvuldig en wikkel het netsnoer helemaal af.

Voorbereiding van het apparaat

Voordat u het apparaat de eerste gebruikt, verwijdert u met een licht bevochtigde doek eventuele restanten verpakkingsmateriaal en resten uit het productieproces.

Bij de eerste ingebruikname ontstaat een lichte geur; deze geurontwikkeling is echter normaal en ongevaarlijk en vervluchtigt snel. Zorg voor voldoende ventilatie van de kamer.

C o n t r o l

van het apparaat, of de opgegeven spanning op het typeplaatje overeenkomt met de netspanning van uw huisaansluiting.

Wandmontage

De aansluiting aan het stroomnet mag alleen door een elektrische installateur of een vakbedrijf worden uitgevoerd. Voor de montage zijn werktuigen en bepaalde vakkennis nodig.

N e e m c o niet over het benodigde gereedschap beschikt of niet vertrouwd bent met het gebruik!

VOORZICHTIG! Controleer voor de montage, of er geen stroomkabels en ook geen gas- of waterleiding achter de wandbekleding lopen. Mocht dit het geval zijn, dan loopt u door te boren het risico op een elektrische schok of beschadiging van de leidingen.

Zorg voor een uitsparing van ten minste 15 cm tussen de bovenkant van de verwarming en het plafond.

Bij de levering ligt de montagestang (3) in de verdieping van de greep (4). Trek de montagestang er in de buurt van de boringen uit, om deze uit de verdieping van de greep los te maken.

De montagestang (3) moet horizontaal worden aan- gebracht. De boorgaten moeten met een 6-mm-boor met een boordiepte van 40 mm horizontaal op een afstand van 139 mm worden aangebracht.

Druk een plug in de boorgaten en bevestig de montagestang (3) met de twee langere schroeven.

Maak de schroef iets los van de montageplaat (2), draai de stalen plaat, zoals op de afbeelding te zien is, en draai de schroef weer vast.

Hang het apparaat aan de montagestang en merk de opening op de montageplaat (2).

Haal het apparaat eraf en boor op de gemerkte plek met een boordiepte van 40 mm. Druk dan de plug in het boorgat.

Hang het apparaat weer aan de montagestang en zet de schroef in de opening op de montageplaat vast (2).

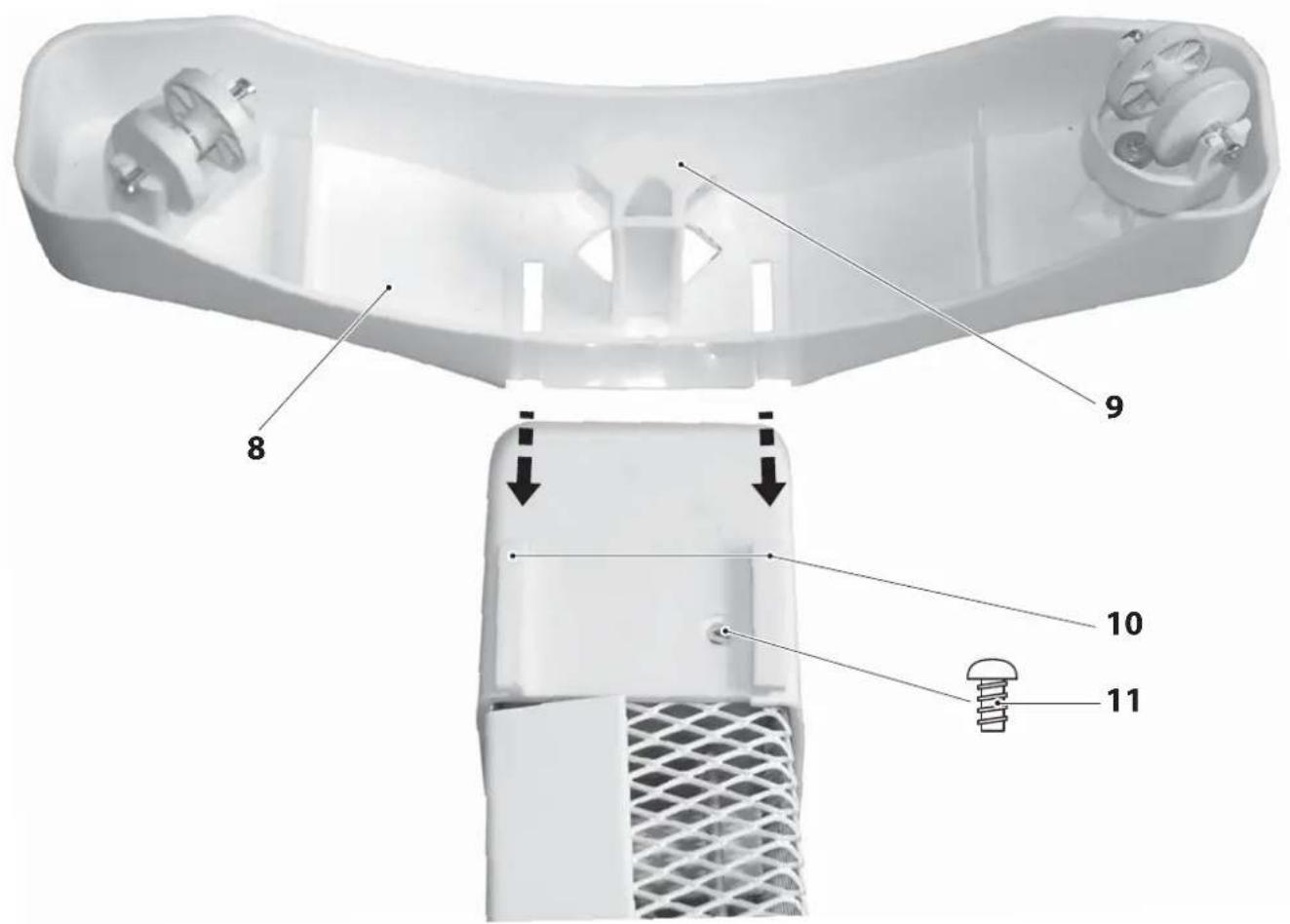

Montage van een op de vloer geplaatst verwarmingstoestel

Draai het apparaat om en laat de rol (8) in de houder glijden (10), zoals op de afbeelding te zien is.

Zet de meegeleverde schroef (11) erin en draai deze niet te vast aan.

De rolblokken zijn van kunststof en kunnen breken, als de schroeven te vast worden aangedraaid.

A I s h e t bruikt, is het mogelijk, de kabelafneemin- richtingen (9) rond de voeten op te wikkelen.

Bevestig het tweede rolblok precies zo en zet het apparaat rechtop.

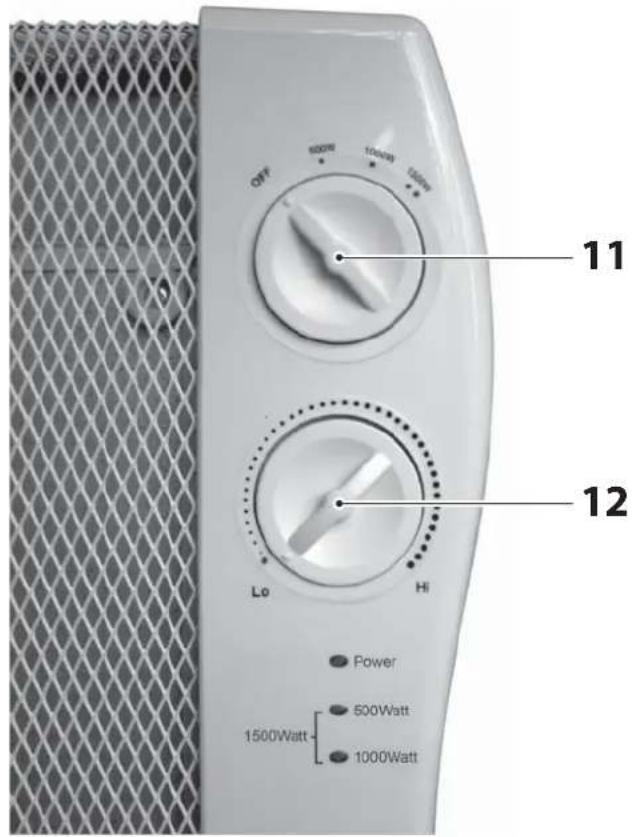

Het apparaat is uitgerust met een veiligheidswipschakelaar en kan alleen in verticale positie functioneren. Als het apparaat kantelt, schakelt het automatisch uit.

Controleer, of de thermostaat (12) tot de aanslag in de de richting van de wijzers van de klok gedraaid is en de AAN-/UIT-schakelaar (11) zich in de stand OFF bevindt.

Steek de stekker in een met de normen overeenkomende contactdoos, die over geaarde contacten beschikt en waarvan de spanning overeenkomt met de opgave in de technische specificaties.

OFF 600W 1000W 1200W 11 Lo Hi Power 500Watt 1500Watt 1000Watt

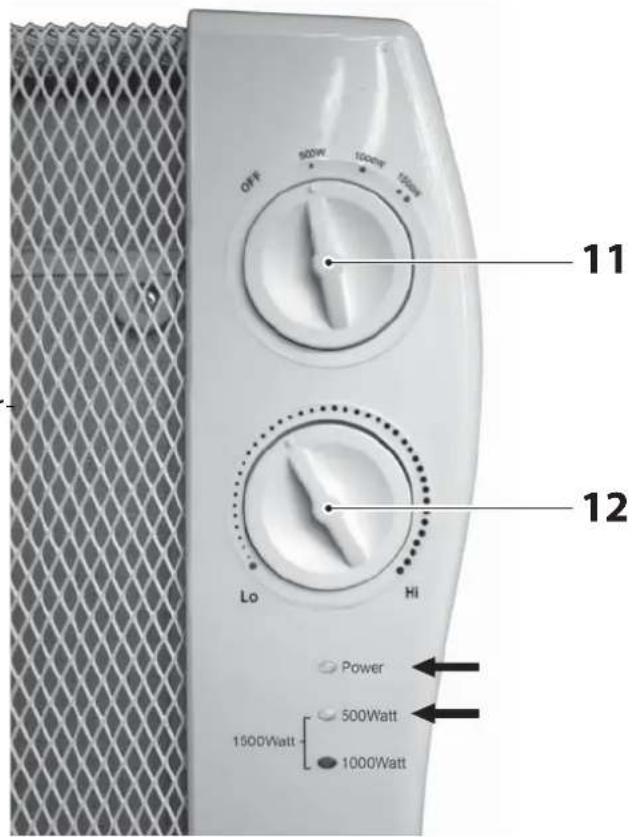

Draai de AAN-/UIT-schakelaar (11) op 500W.

Stel de gewenste temperatuur in op de thermostaat (12), door deze in de richting van de wijzers van de klok te draaien.

Het apparaat verwarmt alleen, als de thermostaat op een temperatuur ingesteld is, die hoger is dan de omgevingstemperatuur.

Het groene controlelampje POWER en het rode controlelampje 500 Watt branden en geven zo het ver warmingsproces aan.

De twee controlelampjes doven, als de schakeltemperatuur van de thermostaat bereikt is.

OFF 500W 1000W 1500W 11 12 Lo Hi Power 500Watt 1500Watt 1000Watt

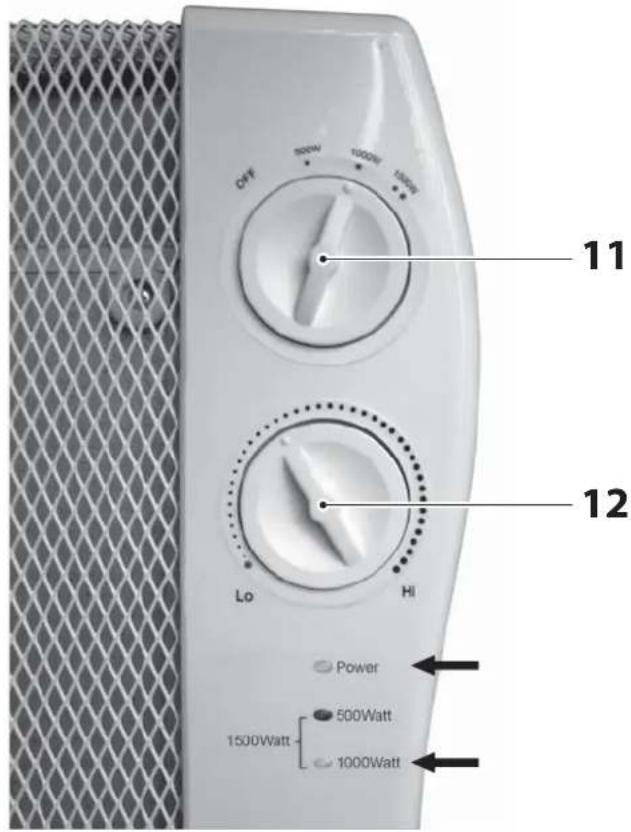

Verwarmingstrap II (1000 W)

Draai de AAN-/UIT-schakelaar (11) op 1000W.

Stel de gewenste temperatuur in op de thermostaat (12), door deze in de richting van de wijzers van de klok te draaien.

Het apparaat verwarmt alleen, als de thermostaat op een temperatuur ingesteld is, die hoger is dan de omgevingstemperatuur.

Het groene controlelampje POWER en het rode controlelampje 1000 Watt branden en geven zo het verwarmingsproces aan.

De twee controlelampjes doven, als de schakeltemperatuur van de thermostaat bereikt is.

CHF 200W 1000W 1500W 11 12 Lo Hi Power 500Watt 1500Watt 1000Watt

Verwarmingstrap III (1500 W)

Draai de AAN-/UIT-schakelaar (11) op 1500W.

Stel de gewenste temperatuur in op de thermostaat (12), door deze in de richting van de wijzers van de klok te draaien.

Het apparaat verwarmt alleen, als de thermostaat op een temperatuur ingesteld is, die hoger is dan de omgevingstemperatuur.

Het groene controlelampje POWER en de rode controlelampjes (500 Watt en 1000 Watt) branden en geven zo het verwarmingsproces aan.

De drie controlelampjes doven, als de schakeltemperatuur van de thermostaat bereikt is.

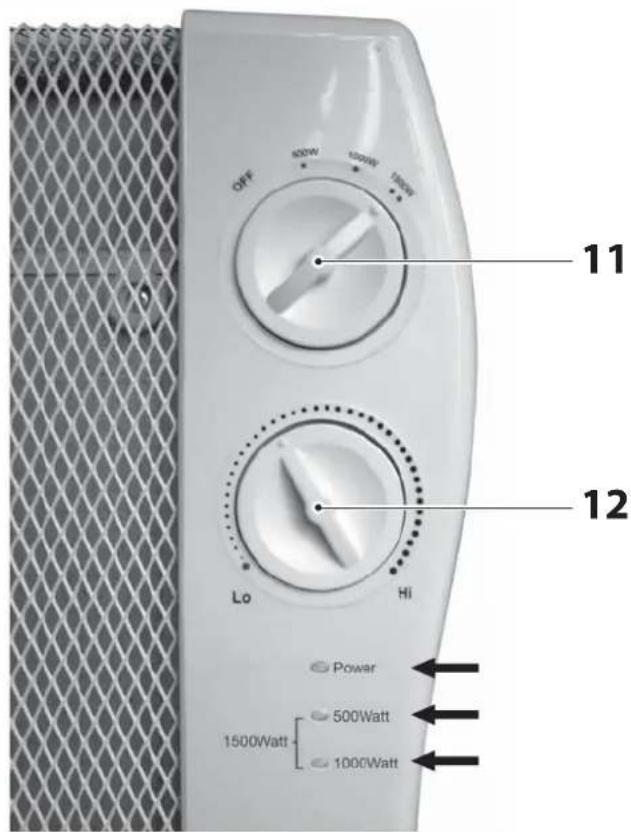

Uitschakelen

Schakel het apparaat uit, door de thermostaat tot de aanslag tegen de wijzers van de klok in te draaien en de beide AAN-/UIT-schakelaars op OFF te draaien.

Scheid het apparaat van het stroomnet en laat het afkoelen.

OFF 600W 1000W 1500W 11 12 Lo Hi Power 500Watt 1500Watt 1000Watt

VEILIGHEIDSMECHANISMEN

Het apparaat beschikt over vier veiligheidssystemen

Positieschakelaar

Het apparaat mag alleen in verticale positie worden ingeschakeld. Als het apparaat tijdens het bedrijf kan-telt, schakelt het automatisch uit.

Oververhittingsbeveiliging

Als de toelaatbare maximumtemperatuur overschreden wordt, schakelt het apparaat automatisch uit en kan het pas weer worden ingeschakeld nadat het is afgekoeld.

Thermostaat

Als de ingestelde temperatuur wordt bereikt, schakelt de verwarmingsfunctie van het apparaat automatisch uit. Als de kamertemperatuur onder de ingestelde temperatuur daalt, wordt de verwarmingsfunctie automatisch weer ingesteld.

Overbelastingsbeveiliging

Bij een elektrische fout treedt de overbelastingsbeveiliging in werking, het apparaat is niet meer bedrijfsklaar. Neem in dit geval contact op met de klantendienst of een vakbedrijf.

REINIGEN/OPBERGEN

Voordat u het apparaat schoonmaakt of op-bergt, schakelt u het uit, trekt u de netstekker uit het stopcontact of scheidt u het via de verbindingsleiding van het stroomnet (met behulp van de veiligheidsschakelaar of via de schakelkast) en laat u het apparaat helemaal afkoelen.

A I s h e t bruikt, is het mogelijk, de kabelafneemin- richtingen (9) rond de voeten op te wikkelen.

Overtuig u ervan, dat er geen stof op de ontluch- tingsopeningen en het beschermrooster ligt. Gebruik daarvoor een stofzuiger met borstelopzetstuk.

Reinig het apparaat met een licht bevochtigde doek en een beetje reinigingsmiddel.

Voordat u het apparaat weer in bedrijf neemt, controleert u of alle restanten verwijderd zijn en de vochtige plekken volledig gedroogd zijn.

Gebruik voor het reinigen geen metalen voorwerpen, geen agressieve chemische reinigingsmiddelen, geen schuurmiddelen en geen harde sponzen enz.

Dit apparaat mag ALLEEN worden afgedekt om het op te bergen. Daardoor wordt voorkomen, dat er stof op het verwarmingsapparaat neerslaat.

a p p a r a a

FOUTOPSPORING

Probleem Mogelijke oorza(a)k(en) Oplossing(en)
Het apparaat verwarmt niet.	Geen stroom of te lage spanning. Controleer of de stekker goed in de contactdoos is gestoken. Controleer de opgegeven spanning op het typeplaatje en de netspanning van uw huisaansluiting.
	De op de thermostaat ingestelde temperatuur is lager dan de omgevingstemperatuur.	Verhoog de temperatuur van de thermostaat.
Het apparaat schakelt tijdens het bedrijf uit en niet meer in.	Het apparaat heeft de maximaal toelaatbare temperatuur overschreden. De oververhittingsbeveiliging is geactiveerd.	Schakel het apparaat uit en trek de stekker uit het stopcontact. Laat het apparaat afkoelen. Controleer de beluchtingsopeningen en verhelp, indien nodig, de oorzaak voor de oververhitting, voordat u het apparaat weer inschakelt.

CONFORMITEITSVERKLARING

Hiermee wordt bevestigd, dat het product voldoet aan de wettelijke normen. U vindt de volledige conformiteitsverklaring op internet op het adres www.gt-support.de.

MILIEUBESCHERMING

Scheid de verpakkingen en lever ze in voor recycling.

Het apparaat mag niet met het huisvuil worden weggegooid.

Als het apparaat niet meer wordt gebruikt, informeert u bij de verantwoordelijke afvalverwijderingsinstelling, hoe dit als afval moet worden weggegooid.

Om elk risico dat met het gebruik van een defect apparaat verbonden is uit te sluiten, verwijdert u het netsnoer, voordat u het apparaat weggooit.

Trek de stekker uit het stopcontact, voordat u het snoer van het apparaat verwijdert. Levensgevaar door elektrische schok!

TECHNISCHE SPECIFICATIES

Model:	GT-GH-02
Netaansluiting:	230 V, 50 Hz
Verwarmingstrap I:	500 W
Verwarmingstrap II:	1000 W
Verwarmingstrap III:	1500 W
Beschermingsindex:	IP24
Beschermingsklasse:	I
Lengte van het netsnoer:	ongeveer 1,5 m

Wij doen voortdurend moeite om ons product te perfectioneren en te verbeteren. Om deze reden zijn technische wijzingen en veranderingen aan het design niet uitgesloten.

Deze gebruiksaanwijzing kan op onze internetsite www.gt-support.de in PDF-formaat worden ge-download.
