Producttype	Draadloze contactdozenset
Merk	Quigg
Model	GT-FSI-07
Stroomvoorziening zender	1x Alkalinebatterij type A23 / 12 V
Stroomvoorziening ontvangers	230 V~, 50 Hz via wandcontactdoos
Zendfrequentie	433,92 MHz
Maximaal bereik	Ca. 40 m (vrij veld)
Maximale belasting per contactdoos	3680 W / 16 A (ohmse belasting)
Aantal contactdozen	4
Functies afstandsbediening	Individueel aan/uit per kanaal, master aan/uit, programmeerbaar, geheugenfunctie
Indicatielampjes	Op afstandsbediening en contactdozen
Beveiliging	Geïntegreerde kinderbeveiliging in contactdozen
Bedrijfstemperatuur	0°C tot 35°C
Gebruik	Alleen binnenshuis, privéhuishouden
Reiniging	Droge doek; apparaat loskoppelen van stroom
Afvoer	Elektrische apparaten en batterijen gescheiden afvoeren
Conformiteit	CE, GS-getest, richtlijn 1999/5/EG
Inhoud verpakking	4 contactdozen, 1 afstandsbediening, 1 batterij A23, gebruiksaanwijzing
Service	0900 / 44 666 44, [e-mail]
Fabrikant	Globaltronics GmbH & Co. KG, Duitsland

Veelgestelde vragen - GT-FSI-07 QUIGG

Hoe kan ik een contactdoos aan een kanaal koppelen?

Steek de contactdoos in het stopcontact. Het lampje knippert circa 30 seconden (leerfunctie). Druk tijdens deze tijd op de toets 'I' van het gewenste kanaal op de afstandsbediening.

Wat moet ik doen als de contactdozen niet reageren op de afstandsbediening?

Herhaal de toewijzingsprocedure. Vervang de batterij in de afstandsbediening indien nodig.

Kan ik meerdere kanalen aan één contactdoos toewijzen?

Ja, trek de contactdoos kort uit het stopcontact en steek hem opnieuw in om de leerfunctie te starten. Druk vervolgens op de gewenste kanalen.

Hoe verwijder ik de toewijzing van een contactdoos?

Trek de contactdoos kort uit het stopcontact en steek hem weer in. Druk tijdens het knipperen op de toetsen van de kanalen die u wilt wissen.

Wat is het maximale vermogen dat ik op een contactdoos mag aansluiten?

Maximaal 3680 W of 16 A (ohmse belasting) per contactdoos.

Hoe vervang ik de batterij van de afstandsbediening?

Schuif het batterijvakdeksel aan de achterkant open. Plaats een nieuwe A23-batterij met de juiste polariteit. Sluit het deksel.

Wat is het bereik van de afstandsbediening?

Maximaal 40 meter in het vrije veld. Binnen gebouwen is het bereik kleiner door muren en obstakels.

Kan ik de contactdozen buitenshuis gebruiken?

Nee, de contactdozen zijn alleen geschikt voor gebruik in besloten ruimtes (binnenshuis).

Wat moet ik doen als een contactdoos na stroomuitval niet meer werkt?

Koppel de contactdoos minimaal 6 uur van het stroomnet en herhaal de toewijzingsprocedure.

Hoe reinig ik de contactdozen?

Haal de contactdoos uit het stopcontact en reinig met een droge doek. Gebruik geen oplosmiddelen of schuurmiddelen.

GEBRUIKSAANWIJZING GT-FSI-07 QUIGG

ORIGINELE GEBRUIKSAANWIJZING

INHOUDSOPGAVE

INLEIDING 2

VEILIGHEIDSVOORSCHRIFTEN 3

KENMERKEN 5

NAAM VAN DE DELEN VAN

DE AFSTANDSBEDIENING 6

NAAM VAN DE DELEN VAN

DE DRAADLOZE CONTACTDOZEN 6

AANWIJZINGEN OVER

HET BEREIK 7

AANSLUITING VAN APPARATEN 8

INBEDRIJFSTELLING 8

INSTALLATIE VAN DE

CONTACTDOZEN 9

Weergave op de radiostekkerdoos 10

Toewijzing wijzigen / wissen 10

Via de afstandsbediening 10-11

REINIGING EN ONDERHOUD 11

AFVOER VAN ELEKTRISCH

APPARATEN/VAN DE BATTERIJEN 11

CONFOrMITEITSVERKLARING 12

PROBLEMEN OPLOSSEN 13

INLEIDING

Hartelijkdankvoor uwvertrouwen!

Wij feliciteren U met uw nieuwe draadloze contactdozen-set en zijn er van overtuigd, dat U met dit moderne apparaat tevreden zult zijn.

Om alle mogelijkheden van uw draadloze contactdozen-set te leren kennen en altijd zeker te zijn van een optimale werking en prestatie, verzoeken we U om voor de eerste inbedrijfsneming de gebruikshandleiding te lezen en de hierin gegeven aanwijzingen op te volgen. Daarmee wordt zeker gesteld, dat U lang plezier aan dit apparaat zult beleven.

VEILIGHEIDSVOORSCHRIFTEN

Om dit product in een optimale staat te houden en een veilig gebruik te waarborgen moeten de volgende veiligheidsvoorschriften in acht genomen worden:

• Dit apparaat werd slechts voor gebruik in besloten ruimten en slechts voor het navolgend gebruik ontwikkeld.
• Dit product mag NIET in medische of openbare inrichtingen gebruikt worden. Deze is alleen bedoeld voor gebruik in het privéhuishouden.
• Dit apparaat kan door kinderen vanaf 8 jaar en tevens door personen met verminderde fysieke, sensorische of mentale capaciteiten of een gebrek aan ervaring en/of kennis worden gebruikt, als er toezicht wordt gehouden door een persoon die verantwoordelijk is voor hun veiligheid. Of als ze instructies hebben gekregen met betrekking tot het veilige gebruik van het apparaat en de daaruit voortvloeiende gevaren hebben begrepen.

- Kinderen mogen niet met het apparaat spelen.

• Reiniging en gebruikersonderhoud mogen niet door kinderen worden uitgevoerd, tenzij er toezicht op hen is en ze ouder zijn dan 8 jaar.
• Kinderen die jonger dan 8 jaar oud zijn, moeten uit de buurt van het apparaat worden gehouden.
• Houd de foliezakken uit de buurt van baby's en peuters, er bestaat verstikkingsgevaar!
• Let op de juiste polariteit als u de batterij in de afstandsbediening legt, anders kan het apparaat beschadigd raken. Let op de afbeelding in het batterijvak.
• Als u de afstandsbediening lange-re tijd niet gebruikt of voordat u deze weggooit, moet u de batterij uit de afstandsbediening verwij-deren.
• Let erop dat de radiostekkerdozen goed bereikbaar zijn, zodat ze in noodgeval gemakkelijk uit het netstopcontact kunnen worden getrokken.
• De radiostekkerdozen kunnen onder het gebruik warm worden. Let erop, dat de radiostekkerdo-

zen niet door gordijnen of andere voorwerpen worden afgedekt, om voldoende koeling te garanderen en oververhitting te vermijden.

• Gebruik niet meer dan een in elkaar gestoken radiostekkerdozen (achter-elkaarschakeling).
• Houd u steeds aan de opgaven voor het max. vermogen van radiogestuurde stekkerdozen.
• Voor de reiniging moet het apparaat steeds van het elektriciteitsnet worden losgekoppeld.
• Gebruik de radiostekkerdozen alleen in volgens de regels geïnstalleerde veiligheidsstopcontacten met 230 V\~, 50 Hz.
• Sluit alleen apparaten aan de radiostekkerdoos aan, die geschikt zijn voor bedrijf zonder toezicht, om gevaren bij verkeerde schakelingen te vermijden.

• Zet geen extra kinderbeveiliging in de radiostekkerdoos, omdat dit invloed kan hebben op de insteekverbinding tussen de stekker van het aangesloten apparaat en het stopcontact en er gevaar voor oververhitting bestaat.

• Gebruik de radiostekkerdoos niet meer, als de behuizing beschadigd is. Laat het apparaat door onze service controleren en repareren.

• Gebruik geen zware stekkervoedingsapparaten in de radio-stekkerdoos, omdat anders de steekcontacten van het wand-stopcontact mechanisch kunnen worden overbelast.
• Bewaar deze handleiding goed en geef deze door aan andere gebruikers.

KENMERKEN

Levering

• 4 draadloze contactdozen
- 1 afstandsbediening met controle-lampje
• 1 Alkaline batterij A23 / 12 V===
- Gebruiksaanwijzing

Functions

• Alle stekkerdozen zijn afzonderlijk aan- of uitschakelbaar
• De afstandsbediening is programmeerbaar
• Een master-schakelaar om alle stekkerdozen tegelijkertijd te schakelen
• Controlelampjes
• Met memory-functie, d.w.z. de codering na loskoppeling van het elektriciteitsnet behouden
• Met geïntegreerde kinderbeveiliging in de stekkerdozen
  • GS-getest en conform CE

Technische gegevens

• Stroomaansluiting: 230 V\~, 50 Hz
• Zendfrequentie: 433,92 MHz
- Maximale belasting/Maximale stroom per contactdoosontvanger: 3680 W / 16 A ohmsche belasting
- Max. bereik ca. 40 m (alleen haalbaar bij visueel contact tussen zender en ontvanger)
• Bedrijfstemperatuur: 0° - 35° C

Omdat onze producten voortdu- rend verder worden ontwikkeld en verbeterd, zijn veranderingen in de- sign en technische veranderingen mogelijk.

Deze gebruiksaanwijzing kan ook als pdf-bestand van onze homepage www.gt-support.de worden gedownload.

NAAM VAN DE DELEN VAN DE AFSTANDSBEDIENING

Voorkant afstandsbediening

Achterkant afstandsbediening

1. Controlelampjes
2. Toets AAN 1
3. Toets UIT 1
4. Toets AAN 2
5. Toets UIT 2
6. Toets AAN 3
7. Toets UIT 3
8. Toets AAN 4
9. Toets UIT 4
10. Toets MASTER AAN
11. Toets MASTER UIT
12. Batterijvakdeksel

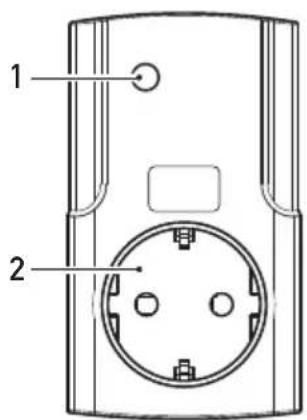

NAAM VAN DE DELEN VAN DE DRAADLOZE CONTACTDOZEN

1. Controlelampjes
2. Stopcontact

AANWIJZINGEN OVER HET BEREIK

Bereik en storingen

Het aangegeven bereik van max. 40 m is het bereik in het vrije veld, d.w.z. het bereik als zender en ontvanger zich in elkaars zichtveld bevinden. Praktisch staan binnen het bereik tussen zender en ontvanger altijd wanden, plafonds, garages, bijgebouwen enz., waardoor het bereik overeenkomstig verkleind wordt.

Verdere oorzaken van verminderd bereik:

• Allerlei hoogfrequente storingen
• Allerlei bebouwing en begroeing
• Geleidende metaaldelen, die zich in de nabijheid van het apparaat, dan wel binnen of nabij het zendbereik bevinden, bijv. verwarmingslichamen, vensters met gemetalliseerde isolatiebeglazing, plafonds met gewapend beton enz., maar ook met metaal bekle-de wanden van montagewoningen.

- Beïnvloeding van de stralingskarakteristiek van de antennes door de afstand van zender of ontvang-

ger tot geleidende oppervlakken of voorwerpen (ook tot het menselijk lichaam of de bodem).

• Breedbandstoringen in stedelijke gebieden, die de signaal-ruis verhouding verkleinen; het signaal wordt tussen de ruis niet herkend.
• Instraling van gebrekkig afgeschermde elektronische apparaten, bijv. open in bedrijf zijnde computers e.d.

Het effectief mogelijke bereik tussen zender en ontvanger bij normaal gebruik is dus zeer sterk afhankelijk van de gebruiksplaats en omgeving. Normaal zal bij gebruik bijv. in een eengezinswoning een storingsvrij gebruik van alle onderdelen zonder problemen bij de radio-ontvangst mogelijk zijn.

Onder bepaalde omstandigheden (bijv. hoogfrequentiestoringen van allerlei aard) kunnen er storingen optreden in het radiogestuurde bedrijf tussen ontvanger en zender. In-/of uitschakelen van het apparaat is dan niet mogelijk.

In dit geval koppelt u het apparaat kort los van het net en steekt het dan weer in.

AANSLUITING VAN APPARATEN

Lees het volgende hoofdstuk beslist nauwkeurig door, voordat u de radiostekkerdozen in gebruik neemt.

Aan de contactdoos (model GT-FSI-07)

Aan de contactdoos kunnen apparaten met een bedrijfsspanning (nominaal) van 230 V\~, 50 Hz, 16 A (max. schakelvermogen: 3680 W, aangesloten worden.

Opmerking: De radiostekkerdozen zijn voorzien van een geïntegreerde kinderbeveiliging, die ongewilde toegang tot stroomvoerende delen voor een groot deel verhindert. Let er bij het aansluiten van stekkers op dat de stekkerpennen er gelijktijdig worden ingestoken (de stekker niet schuin houden).

INBEDRIJFSTELLING

Inzetten / Vervangen van de batterijen

1 Verwijder het batterijvakdeksel aan de achterkant van de afstandsbediening door deze eenvoudig weg te schuiven.
2 Leg 1 batterij van het type A23 in het batterijvak. Let daarbij op de juiste polariteit (zie figuur)
3 Schuif het batterijvakdeksel weer dicht en druk op een willekeurige toets van de afstandsbediening. Als de batterijen juist zijn ingelegd, moet bij iedere toetsdruk de controlelampjes oplichten.

Als de afstandsbediening geduren- de langere tijd niet gebruikt wordt, moet U de batterijen er uit nemen, om lekken te voorkomen.

Let op: Bij beëindiging van de levensduur van de batterijen mogen deze niet bij het huishoudelijk afval gedaan worden.

• De batterij nooit weer opladen! Explosiegevaar!
• Houd de batterij uit de buurt van kinderen. U mag ze niet in vuur

gooien, kortsluiten of uit elkaar nemen.

• Maak de batterij- en apparaatcontacten zo nodig schoon voordat u de batterij erin legt.
• Verwijder een lege batterij onmiddellijk uit het apparaat! Verhoogd leeglooprisico!
• Stel de batterij niet bloot aan buitengewone omstandigheden, bijv. op radiatoren of in directe zonnestraling! Verhoogd leeglooprisico!
• Contact met huid, ogen en slijm-vliezen vermijden. Bij contact met batterijzuur moet u de betreff ende plaatsen onmiddellijk met over-vloedig schoon water afspoelen en onmiddellijk een arts raadple-gen.
• Ga onmiddellijk naar een arts, als er een batterij is ingeslikt.

INSTALLATIE VAN DE CONTACTDOZEN

De afstandsbediening is voorzien van 4 kanalen. U kunt aan elke radiocontactdoos een eigen kanaal toewijzen, of u kunt een kanaal voor verscheidene radiocontactdozen gebruiken, om deze tegelijkertijd in- of uit te schakelen. Het is eveneens mogelijk, verscheidene kanalen aan een radiostekkerdoos toe te wijzen.

Steek een van de radiostekkerdozen in het wandstopcontact, dat u daarvoor hebt bedoeld. Het controlelampje op de radiostekkerdoos knippert nu ongeveer 30 seconden, de leerfunctie is actief.

Om een kanaal aan een radiostekkerdoos toe te wijzen, drukt u tijdens de leerfunctie op de toets "l" van het kanaal (1-4) op de afstandsbediening, dat u aan deze radiostekkerdoos wilt toewijzen.

Herhaal de procedure voor elke volgende radiostekkerdoos.

Als u enkele kanalen aan een radio- stekkerdoos wilt toewijzen, trekt u deze kort uit het wandstopcontact en steekt het dan weer in, om de leerfunctie opnieuw te starten.

Opmerking: Als er tijdens de leerfunctie geen toewijzing plaatsvindt, moet de procedure worden herhaald.

Zo gauw het kanaal is toegewezen, brandt het controlelampje op de

radiostekkerdoos continu. De radio- stekkerdoos is ingeschakeld en met de afstandsbediening verbonden.

Als de radiostekkerdoos na een erg korte bedrijfsduur al weer uit het stopcontact wordt verwijderd, kan de programmering verloren gaan en moet deze herhaald worden. In het normale bedrijf blijft de programmering bij de afkoppeling van het net voorgoed behouden.

Door de toets (_) van het betreff en- de kanaal in te drukken, wordt de ra- diostekkerdoos uitgeschakeld.

Steek vervolgens een verbruiker in de radiostekkerdoos en schakel hem in.

Om te controleren of de toewijzing werkt, drukt u op de betreff ende toets „l“ en „∅“ voor het toegewezen kanaal, om de aangesloten verbruiker in- en uit te schakelen.

Weergave op de radiostekkerdoos

• Het controlelampje brandt, als de radiostekkerdoos is ingeschakeld.
• Het controlelampje is uit, als de radiostekkerdoos is uitgeschakeld.

Toewijzing wijzigen / wissen

Trek hiervoor de radiostekkerdoos kort uit het wandstopcontact en steek ze dan weer in, het controle-lampje knippert.

Druk nu om de instelling te wissen op de toets of toetsen (1) van het betreffende kanaal of de betreffende kanalen.

Het controlelampje knippert nu en- kele keren snel achter elkaar.

Zo gauw het controlelampje weer langzaam knippert, is de leerfunctie opnieuw actief en kan de toewijzing worden herhaald.

Via de afstandsbediening (GT-9000)

Opmerking: De programmering van de afstandsbediening blijft ook na verwijdering van de batterij behouden.

• Om een verbruiker aan/uit te schakelen, drukt u op de betreffende toets resp. I of ⏻ van het kanaal (1, 2, 3 of 4, al naar gelang de toewijzing).
• Met de toets I 1-4 worden alle kanalen ingeschakeld.
• Met de toets 1-4 ⏻ worden alle kanalen uitgeschakeld.

Let op: Na een stroomuitval kan zeldzame gevallen het geheugen voor de systeemcode en het kanaal van de contactdoos fout reageren. In dit geval ontkoppelt U de contactdoos minstens 6 uur van het stroomnet, en herhaal dan weer de toewijzingsprocedure.

Onder bepaalde omstandigheden (bijv. hoogfrequentiestoringen van allerlei aard) kunnen er storingen in het radiobedrijf tussen ontvanger en zender optreden terwijl het dan niet mogelijk is het apparaat aan/of uit te schakelen. In dat geval maakt u het apparaat kort los van het net en steekt het dan weer in.

REINIGING EN ONDERHOUD

• Controleer het apparaat regelmatig op mogelijke beschadigingen.
• Gebruik voor de reiniging uitsluitend een droge doek. Gebruik geen oplosmiddel of schuurmiddel.
• Dompel het product niet in water of andere vloeistoff en.

Let op: Voor de reiniging van een contactdoos moet het apparaat van de contactdoos worden losgekoppeld en de contactdoos uit het stopcontact worden gehaald.

iAFVOER VAN ELEKTRISCH APPARATEN/VAN DE BATTERIJEN

Oude apparaten mogen niet bij het huisvuil!

Mocht het apparaat ooit niet meer kunnen worden gebruikt, dan is iedere gebruiker wettelijk verplicht, oude apparaten gescheiden van het huisvuil, bijv. bij een inzamelpunt van zijn gemeente/zijn wijk, af te geven. Hiermee wordt gewaarborgd, dat oude apparaten deskundig worden verwerkt en negatieve effecten op het milieu worden vermeden. Daarom zijn elektrische apparaten met het bovenstaande symbool gekenmerkt.

Batterijen en accu's mogen niet bij het huisvuil!

Elke verbruiker is wettelijk verplicht, batterijen en accu's bij een inzamelpunt van zijn gemeente, zijn wijk of in de handel af te geven.

Alle batterijen en accu's kunnen daardoor milieuvriendelijk worden verwijderd.

Batterijen en accu's die schadelijke stoffen bevatten, zijn met dit teken

en door chemische symbolen ge- merkt (Cd voor cadmium, Hg voor kwik, Pb voor lood).

Voer ook de verpakkingsmaterialen af volgens de voorschriften en in overeenstemming met de milieueisen. Dit zijn grondstoffen en deze kunnen weer worden hergebruikt.

Informeer bij het plaatselijke be- stuur naar de actueel geldende af- voerbepalingen en de openingstij- den van de inzamelplaatsen.

CONFORMITEITSVERKLARING

Wij verklaren, dat dit product in overeenstemming is met de fundamente-le eisen en de andere relevante voorschriften van richtlijn 1999/5/EG.

De volledige Conformiteitsver-klaring vindt u op het internet op www.gt-support.de.

PROBLEMEN OPLOSSEN

Probleem Oplossing
De contactdozen reageren niet op de afstandsbediening	De toewijzingsprocedure herhalen.De batterijen in de afstandsbedie-ning vervangen.
De verbruiker wordt niet ingescha-keld	a) Controleer of de verbruiker via een eigen schakelaar is uitgeschakeld. Schakel de verbruiker in.b) Controleer, of bijv. de gloeilamp van de verbruiker goed functio-neert.
Een andere contactdoos reageert ten ongewild op de afstandsbedie-ning.	Herhaal de toewijzing.
Een radiocontactdoos schakelt zelf-standig uit.	Herhaal de toewijzing.

KLANTENSERVICE

0900 / 44 666 44

[e-mail]

ART.-NR. 7413 KW AA 41 ZA 2015

Geïmporteerd door (geen serviceadres!):

Globaltronics GmbH & Co. KG

Domstr. 19

20095 Hamburg

Germany
