Producttype	Draadloze contactdozenset met afstandsbediening
Model	GT-FSI-08
Merk	QUIGG
Stroomaansluiting	230 V~, 50 Hz
Maximale belasting per contactdoos	3680 W / 16 A (ohmse belasting)
Zendfrequentie	433,92 MHz
Maximaal bereik	Ca. 40 m (vrij veld, bij zichtlijn)
Bedrijfstemperatuur	0°C tot 35°C
Aantal contactdozen	4 stuks
Afstandsbediening	Met 4 kanalen, programmeerbaar, inclusief batterij (A23, 12V)
Functies	Individueel aan/uit per kanaal, master aan/uit, geheugenfunctie, controlelampjes
Veiligheid	Geïntegreerde kinderbeveiliging, GS-getest, CE-conform
Geschikt voor	Huishoudelijk gebruik, niet in medische of openbare instellingen
Reiniging	Met droge doek; contactdoos voor reiniging loskoppelen van stroomnet
Garantie	36 maanden vanaf aankoopdatum
Serviceadres	Globaltronics Service Center c/o teknihall Benelux bvba, Brusselstraat 33, 2321 MEER, BELGIUM

Veelgestelde vragen - GT-FSI-08 QUIGG

Hoe programmeer ik een contactdoos met de afstandsbediening?

Druk op de contactdoos de toets leren () gedurende ongeveer 2 seconden in tot de LED knippert. Druk vervolgens binnen 10 seconden op de gewenste aan-toets (I) van het kanaal op de afstandsbediening. De contactdoos schakelt dan in en de verbinding is gemaakt.

Wat moet ik doen als de contactdozen niet reageren?

Herhaal de programmeerprocedure. Controleer of de batterijen in de afstandsbediening correct zijn geplaatst en voldoende spanning hebben. Vervang indien nodig de batterij (type A23, 12V).

Kan ik zware apparaten zoals een kachel aansluiten?

Ja, maar zorg dat het aangesloten apparaat maximaal 3680 W (16 A, ohmse belasting) verbruikt. Overschrijding kan gevaarlijk zijn.

Hoe vervang ik de batterij van de afstandsbediening?

Schuif het deksel aan de achterzijde van de afstandsbediening open. Plaats een nieuwe batterij type A23 (12V) met de juiste polariteit. Sluit het deksel.

Wat is het maximale bereik en waar hangt dat van af?

Het maximale bereik is ca. 40 m in het vrije veld. In de praktijk wordt dit verminderd door muren, plafonds, metalen voorwerpen en andere obstakels.

Kan ik meerdere contactdozen op hetzelfde kanaal programmeren?

Ja, u kunt meerdere contactdozen aan hetzelfde kanaal toewijzen. Herhaal de programmeerprocedure voor elke contactdoos en druk op dezelfde kanaaltoets.

Wat gebeurt er bij een stroomuitval?

De programmering van de contactdozen blijft behouden. In zeldzame gevallen kan een fout optreden; koppel de contactdoos dan minimaal 6 uur los van het net en programmeer opnieuw.

Hoe reinig ik de contactdozen en de afstandsbediening?

Gebruik uitsluitend een droge doek. Dompel het apparaat niet in water. Haal voor reiniging van een contactdoos de stekker uit het stopcontact.

Is de set geschikt voor gebruik buitenshuis?

Nee, de set is alleen geschikt voor gebruik in besloten, droge ruimten. Niet buitenshuis gebruiken.

Hoe kan ik problemen oplossen als een contactdoos spontaan uitschakelt?

Herhaal de toewijzingsprocedure. Zorg dat er geen storingen zijn van andere apparaten. Controleer of de contactdoos niet overbelast is.

GEBRUIKSAANWIJZING GT-FSI-08 QUIGG

Naam van de delen van de afstandsbediening ..... 3

Naam van de delen van de draadloze contactdozen 4

Inleiding 4

Veiligheidsaanwijzingen 5

Kenmerken 6

Aanwijzingen over het bereik 7-8

Inbedrijfstelling 8-10

Inzetten/vervangen van de batterijen 8

Belangrijk: welke gebruiksapparaten mogen aangesloten worden .... 9

Installatie van de contactdozen 9

Controlelampje op de contactdoos 9

Toewijzen van de kanalen aan de contactdozen ..... 10

Bediening 11

Direct op de contactdoos 11

Via de afstandsbediening 11

Reiniging en onderhoud 12

Afvoer 12

Problemen oplossen 13

Conformiteitsverklaring 13

Garantievoorwaarden 14-15

Garantiebewijs

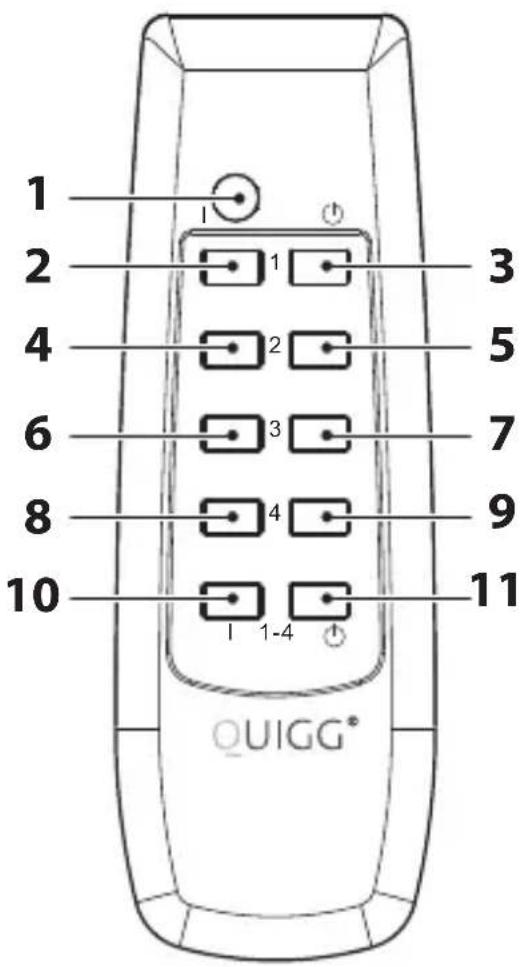

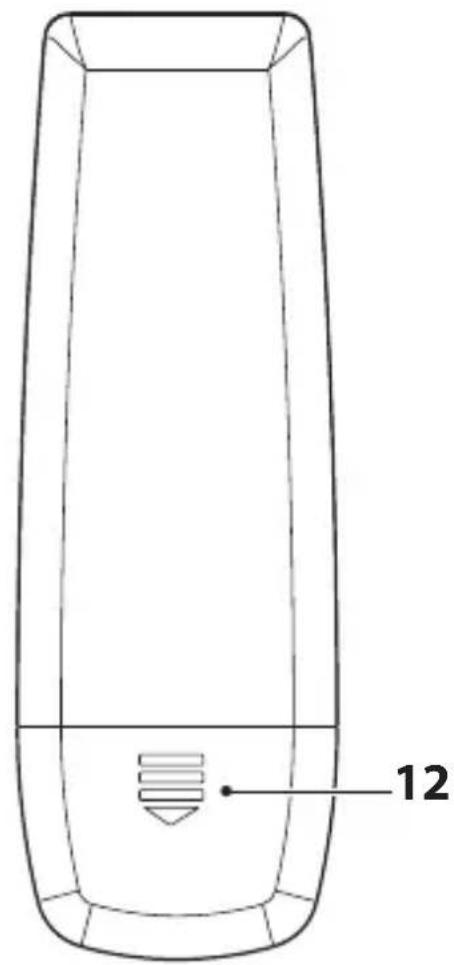

NAAM VAN DE DELEN VAN DE AFSTANDSBEDIENING

1. Controlelampjes 2. Toets AAN 1
2. Toets UIT 1 4. Toets AAN 2
3. Toets UIT 2 6. Toets AAN 3
4. Toets UIT 3 8. Toets AAN 4
5. Toets UIT 4 10. Toets MASTER AAN
6. Toets MASTER UIT 12. Batterijvakdeksel

Voorkant Achterkant
a f s t a n d s b e d i e n i

NAAM VAN DE DELEN VAN DE DRAADLOZE CONTACTDOZEN

1. Toets AAN/UIT
2. Toets LEREN
3. Controlelampjes
4. Stopcontact

INLEIDING

Hartelijk dank voor uw vertrouwen!

Wij feliciteren U met uw nieuwe draadloze contactdozen-set en zijn er van overtuigd, dat U met dit moderne apparaat tevreden zult zijn.

Om alle mogelijkheden van uw draadloze contactdozenset te leren kennen en altijd zeker te zijn van een optimale werking en prestatie, verzoeken we U om voor de eerste inbedrijfsneming de gebruikshandleiding te lezen en de hierin gegeven aanwijzingen op te volgen. Daarmee wordt zeker gesteld, dat U lang plezier aan dit apparaat zult beleven.

VEILIGHEIDSAANWIJZINGEN

Om dit product in een optimale staat te houden en een veilig gebruik te waarborgen moeten de volgende veiligheidsaanwijzingen in acht genomen worden:

• Dit apparaat werd slechts voor gebruik in besloten ruimten en slechts voor het navolgend gebruik ontwikkeld.
• Dit product mag NIET in medische of openbare inrichtingen gebruikt worden.
• Dit product is geen speelgoed en behoort daarom niet in handen van kinderen te komen
• Het apparaat is ontworpen voor het gebruik in het privéhuishouden en de daar gebruikelijke hoeveelheden.

Voor bedrijfsmatige inzet in werkplaatsen, pensions etc. is het ongeschikt.

- Sluit batterijen aan met de juiste polariteit, daar anders beschadiging van het apparaat kan ontstaan (betreft de afstandsbediening).

• Bij langdurig niet gebruiken van het apparaat, of bij het afvoeren als afval moeten de batterijen verwijderd worden (betreft de afstandsbediening).
• Lekkende batterijen onmiddellijk uit het apparaat verwijderen (betreft de afstandsbediening).

Opgelet:

Uitgelopen batterijvloeistof kan een bijtende werking hebben.

Voor het reinigen het apparaat altijd loskoppelen van het stroomnet.

KENMERKEN

Levering

• 4 radiogestuurde stekkerdozen met aan-/uitschakelaar
  • 1 afstandsbediening met controlelampje
  • 1 Alkaline batterij A23 = ≠12 V
• Gebruiksaanwijzing

Functions

• Alle stekkerdozen zijn afzonderlijk aan- of uitschakelbaar
• De afstandsbediening is programmeerbaar
• Een master-schakelaar om alle stekkerdozen tegelijkertijd te schakelen
• Controlelampjes
• Met memory-functie, d.w.z. de codering na loskoppeling van het elektriciteitsnet behouden
• Met geïntegreerde kinderbeveiliging in de stekkerdozen
  • GS-getest en conform CE

Technische gegevens

• Stroomaansluiting: 230 V\~, 50 Hz
• Maximale belasting/Maximale stroom per contactdoosontvanger: 3680 W/16 A ohmsche belasting
  • Zendfrequentie: 433,92 MHz
• Max. bereik ca. 40 m (alleen haalbaar bij visueel contact tussen zender en ontvanger)
• Bedrijfstemperatuur: 0^ - 35^ C

Omdat onze producten voortdurend verder worden ontwikkeld en verbeterd, zijn veranderingen in design en technische veranderingen mogelijk.

AANWIJZINGEN OVER HET BEREIK

Bereik en storingen

Het aangegeven bereik van max. 40 m is het bereik in het vrije veld, d.w.z. het bereik als zender en ontvanger zich in elkaars zichtveld bevinden. Praktisch staan binnen het bereik tussen zender en ontvanger altijd wanden, plafonds, garages, bijgebouwen enz., waardoor het bereik overeenkomstig verkleind wordt.

Verdere oorzaken van verminderd bereik:

• Allerlei hoogfrequente storingen
• Allerlei bebouwing en begroeing
• Geleidende metaaldelen, die zich in de nabijheid van het apparaat, dan wel binnen of nabij het zendbereik bevinden, bijv. verwarmingslichamen, vensters met gemetalliseerde isolatiebeglazing, plafonds met gewapend beton enz., maar ook met metaal beklede wanden van montagewoningen.
• Beïnvloeding van de stralingskarakteristiek van de antennes door de afstand van zender of ontvanger tot geleidende oppervlakken of voorwerpen (ook tot het menselijk lichaam of de bodem).
• Breedbandstoringen in stedelijke gebieden, die de signaal-ruis verhouding verkleinen; het signaal wordt tussen de ruis niet herkend.
• Instraling van gebrekkig afgeschermde elektronische apparaten, bijv. open in bedrijf zijnde computers e.d.

Het effectief mogelijke bereik tussen zender en ontvanger bij normaal gebruik is dus zeer sterk afhankelijk van de gebruiksplaats en omgeving. Normaal zal bij gebruik bijv. in een eengezinswoning een storingsvrij gebruik van alle onderdelen zonder problemen bij de radio-ontvangst mogelijk zijn.

INBEDRIJFSTELLING

INZETTEN / VERVANGEN VAN DE BATTERIJEN

• Verwijder het batterijvakdeksel aan de achterkant van de afstandsbediening door deze eenvoudig weg te schuiven.
• Leg 1 batterij van het type A23 in het batterijvak. Let daarbij op de juiste polariteit (zie fi guur)
• Schuif het batterijvakdeksel weer dicht en druk op een willekeurige toets van de afstandsbediening. Als de batterijen juist zijn ingelegd, moet bij iedere toetsdruk de controlelampjes oplichten.
• Als de afstandsbediening gedurende langere tijd niet gebruikt wordt, moet U de batterijen er uit nemen, om lekken te voorkomen.

Let op:

Bij beëindiging van de levensduur van de batterijen mogen deze niet bij het huishoudelijk afval gedaan worden. Breng uitgewerkte batterijen terug naar de vakhandel, of werp deze in de daarvoor bestemde containers bij de supermarkt of andere winkels.

BELANGRIJK: WELKE GEBRUIKSAPPARATEN MOGEN AANGESLOTEN WORDEN?

Aan de contactdoos (model GT-FSI-08)

Aan de contactdoos kunnen apparaten met een bedrijfsspanning (nominaal) van 230 V\~, 50 Hz, 16 A (max. schakelvermogen: 3680 W, cos φ1) aangesloten worden.

INSTALLATIE VAN DE CONTACTDOZEN

• Steek een van de radiocontactdozen in het wandstopcontact dat u daarvoor bedoeld hebt, en steek vervolgens een verbruiker (bijv. een lamp) in de radiocontactdoos.
• Schakel de verbruiker in, en druk vervolgens kort op de toets ⏻ op de radiocontactdoos.
• Als u de toets opnieuw kort indrukt, wordt het verbruiksapparaat weer uitgeschakeld.

Als de radiocontactdoos na een zeer korte gebruiksduur al weer uit het stopcontact wordt verwijderd, kan de programmering verloren gaan en moet deze herhaald worden. Bij normaal bedrijf blijft de programmering bij afkoppeling van het net blijvend behouden.

CONTROLELAMPJE OP DE CONTACTDOOS

• Het controlelampje (diode) licht op, als de contactdoos is ingeschakeld.
• Het controlelampje is uit, als de contactdoos uitgeschakeld is.

TOEWIJZEN VAN DE KANALEN AAN DE CONTACTDOZEN

• De afstandsbediening is voorzien van 4 kanalen. U kunt aan elke radiocontactdoos een eigen kanaal toewijzen, of u kunt een kanaal voor verscheidene radiocontactdozen gebruiken, om deze tegelijkertijd in- of uit te schakelen.
• Om een kanaal aan een radiocontactdoos toe te wijzen, drukt u op de toets 📌 op de betreffende radiocontactdoos en houdt deze ongeveer 2 seconden ingedrukt. Laat de toets los, de led-weergave knippert dan ongeveer 10 seconden. In deze tijd kunt u op de afstandsbediening op de toets I drukken van het kanaal, dat u aan deze radiocontactdoos wilt toewijzen.
• Zo gauw het kanaal is toegewezen, wordt de verbruiker aan de betreffende radiocontactdoos ingeschakeld, en gaat het controlelampje op de radiocontactdoos branden.
• Om te controleren of de toewijzing functioneert drukt U de met het kanaal overeenkomende toetsen I en in.
• In geval de contactdoos niet reageert herhaalt U de toewijzingsprocedure. Als de toets » niet functioneert, is het geheugen vol. Wis de aanwezige codering in de radiocontactdoos. Druk de toets » langer dan 6 seconden in, tot de led-weergave begint te knipperen. Alle coderingen worden nu gewist.
• Herhaalt U nu de procedure voor de andere contactdozen die U wilt gebruiken.

Aanwijzing:

De programmering van de radiocontactdozen blijft ook na de afkoppeling van het net continu behouden. Ook blijft de programmering in de afstandsbediening behouden, als er geen batterij is ingelegd.

BEDIENING

DIRECT OP DE CONTACTDOOS

• Als u de toets ⏻ op de radiocontactdoos kort indrukt, wordt de ingestoken verbruiker aan-/uitgeschakeld.
• Met de toets 🎨 kunt u de radiocontactdoos steeds aan een nieuw kanaal toewijzen, zie „Toewijzen van de kanalen aan de radiocontactdozen“.

VIA DE AFSTANDSBEDIENING

• Om een verbruiker aan/uit te schakelen, drukt u op de betreffende toets resp. I of van het kanaal (1, 2, 3 of 4, al naar gelang de toewijzing).
• Met de toets I 1-4 worden alle kanalen ingeschakeld.
• Met de toets 1-4 ⏻ worden alle kanalen uitgeschakeld.

Let op:

Na een stroomuitval kan in zeldzame gevallen het geheugen voor de systeemcode en het kanaal van de contactdoos fout reageren. In dit geval ontkoppelt U de contactdoos minstens 6 uur van het stroomnet, en herhaal dan weer de toewijzingsprocedure.

Onder bepaalde omstandigheden (bijv. hoogfrequentistoringen van allerlei aard) kunnen er storingen in het radiobedrijf tussen ontvanger en zender optreden terwijl het dan niet mogelijk is het apparaat aan/of uit te schakelen. In dat geval maakt u het apparaat kort los van het net en steekt het dan weer in.

REINIGING EN ONDERHOUD

• Controleer het apparaat regelmatig op mogelijke beschadigingen.
• Gebruik voor de reiniging uitsluitend een droge doek. Gebruik geen oplosmiddel of schuurmiddel.
• Dompel het product niet in water of andere vloeistoffen.

Let op:

Voor de reiniging van een contactdoos moet het apparaat van de contactdoos worden losgekoppeld en de contactdoos uit het stopcontact worden gehaald.

AFVOER

Als het apparaat ooit niet meer kan worden gebruikt, dient u het volgens de voorschriften weg te gooien. Trek de netstekker uit het stopcontact en snijd het netsnoer door. Breng het apparaat naar een inzamelcentrum voor elektrisch en elektronisch afval.

Gooi het niet in het huisvuil.

Voer ook de verpakkingsmaterialen af volgens de voorschriften en in overeenstemming met de milieueisen. Dit zijn grondstoffen en deze kunnen weer worden hergebruikt.

Informeer bij het plaatselijke bestuur naar de actueel geldende afvoerbepalingen en de openingstijden van de inzamelplaatsen.

PROBLEMEN OPLOSSEN

Probleem Oplossing
De contactdozen re-ageren niet op de afstandsbediening	De toewijzingsprocedure herhalen.De batterijen in de afstandsbediening vervangen.
De verbruiker wordt niet ingeschakeld	a) Controleer of de verbruiker via een eigen schakelaar is uitgeschakeld. Schakel de verbruiker in.b) Controleer, of bijv. de gloei-lamp van de verbruiker goed functioneert.
Een andere contact-doos reageert ten on-gewild op de afstands-bediening.	Herhaal de toewijzing.
Een radiocontactdoos schakelt zelfstandiguit.	Herhaal de toewijzing.

CONFORMITEITSVERKLARING

Wij verklaren, dat dit product in overeenstemming is met de fundamentele eisen en de andere relevante voorschriften van richtlijn 1999/5/EG.

De volledige Conformiteitsverklaring vindt u op het internet op www.gt-support.de.

GARANTIEVOORWAARDEN

Voor dit artikel geldt 36 maanden garantie vanaf koopdatum volgens kassabon.

De garantie geldt voor het gratis verhelpen van alle storingen, die als gevolg van materiaalfouten zijn ontstaan.

Van de garantie uitgesloten zijn gebreken die door beschadiging met geweld, verkeerd gebruik, gebruikmaking van geweld, wijzigingen of reparatiepogingen door derden werden veroorzaakt.

De garantie dekt evenmin gebreken die door normale slijtage zijn ontstaan.

Neem in geval van een reclamatie vooraf telefonisch contact op met de nagenoemde Service-Hotline.

Daar zal men u graag omtrent de verdere procedure informeren.

Gelieve uw artikel niet ongevraagd op te sturen.

Het servicebedrijf beslist over eventuele vervanging.

U gelieve het artikel goed te verpakken (zo mogelijk in de originele doos) en het adres van de afzender duidelijk leesbaar op de verpakking te vermelden.

Geen kosten voor verzending en reparatie binnen de garantieperiode.

Globaltronics Service Center c/o teknihall Benelux bvba

Brusselstraat 33

2321 MEER

BELGIUM

Hotline: 0900 / 44 666 44

Fax: [phone]

Mail: [e-mail]

Attentie:

Dit garantiebewijs is een document, dat volledig ingevuld bij het artikel dient to worden gevoegd, inclusief de geldige kassabon. Voegt u s.v.p. ook een omschrijving van de storing bij.

Ook na afloop van de garantieperiode kunt u het defecte artikel voor reparatie naar het service-bedrijf sturen. Reparaties na afloop van de garantieperiode zijn uitsluitend tegen betaling van de gemaakte reparatiekosten.

GARANTIEBEWIJS

(Bewijs en kassabon zorgvuldig bewaren, voor het geval dat van de garantie gebruik wordt gemaakt).

Apparaat: Draadloze contactdozen-set GT-FSI-08, GT-1000

Type:

Garantietermijn:

Voor dit artikel geldt 36 maanden garantie vanaf koopdatum volgens kassabon (kassabon s.v.p. bij dit bewijs voegen).

Verkocht door ALDI-fi liaal:

Plaats:

Straat:

Servicebedrijf:

Globaltronics Service Center, c/o teknihall Benelux bvba

Brusselstraat 33, 2321 MEER, BELGIUM

Hotline: 0900 / 44 666 44

Fax: [phone]

Mail: [e-mail]

Naam van de koper:

Straat:

Postcode/plaats:

Handtekening van de koper:

Omschrijving van de storing:

E47222 AA 41ZA 2014

Geïmporteerd door (geen serviceadres!): Globaltronics GmbH & Co. KG, Domstr. 19, 20095 Hamburg, Germany

Deze gebruiksaanwijzing kan ook als pdf-bestand van onze homepage www.gt-support.de worden gedownload.
