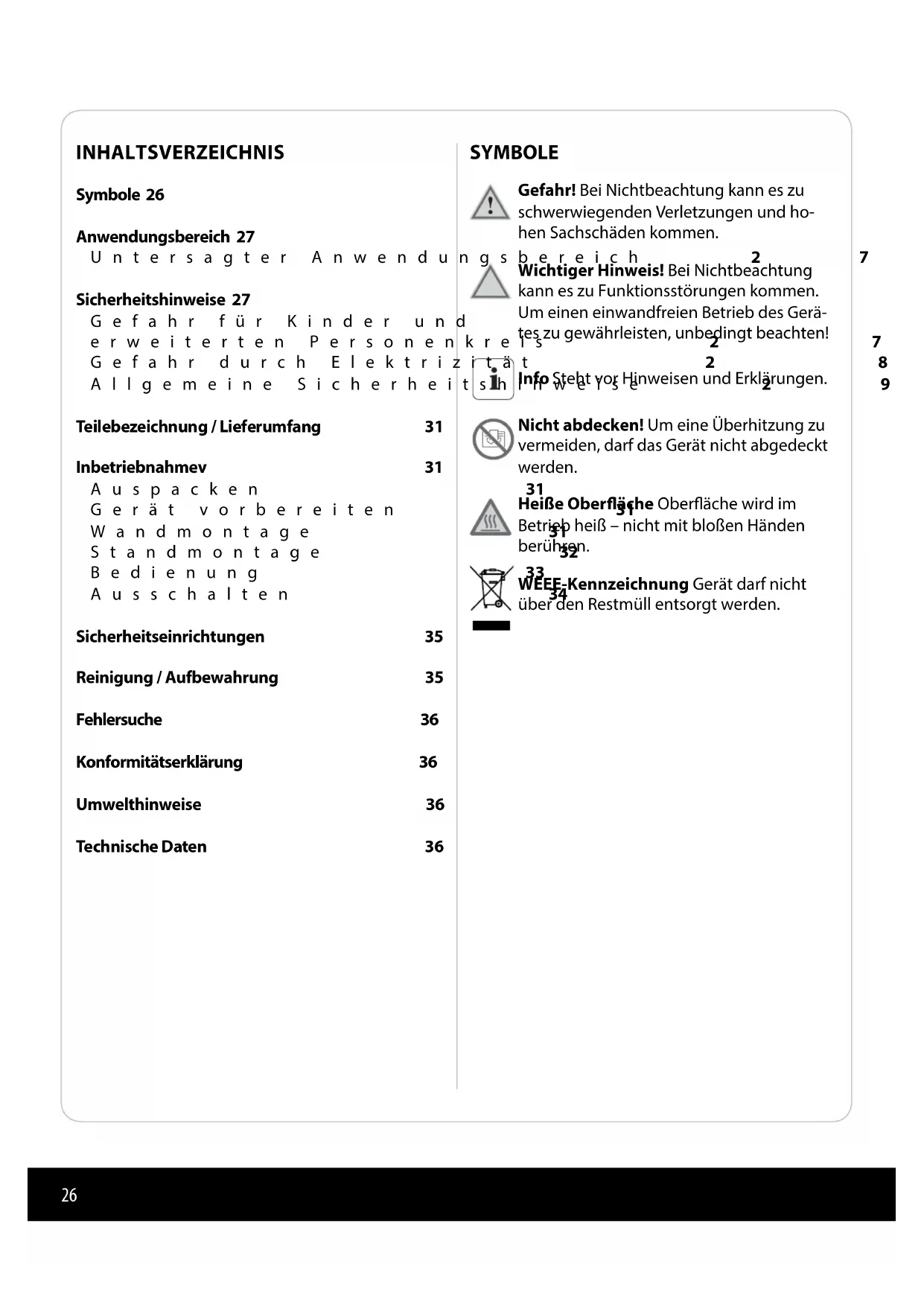

BEDIENUNGSANLEITUNG GTGH02 QUIGG

Anwendungsbereich 27

Untersagter Anwendu

Sicherheitshinweise 27

Gefahr für Kinder und erweiterten Personen! Gefahr durch Elektriz Allgemeine Sicherheit

Teilebezeichnung / Lieferumfang 31

Inbetriebnahmev 31

Auspacken Gerät vorbereiten Wandmontage Standmontage Bedienung Ausschalten

Sicherheitseinrichtungen 35

Reinigung / Aufbewahrung 35

Fehlersuche 36

Konformitätserklärung 36

Umwelthinweise 36

Technische Daten 36

SYMBOLE

Gefahr! Bei Nichtbeachtung kann es zu schwerwiegenden Verletzungen und hohen Sachschäden kommen.

gsbereich 2

Wichtiger Hinweis! Bei Nichtbeachtung kann es zu Funktionsstörungen kommen. Um einen einwandfreien Betrieb des Gerätes zu gewährleisten, unbedingt beachten!

i t ä t 2 s i h Info Steht vor Hinweisen und Erklärungen.

Nicht abdecken! Um eine Überhitzung zu vermeiden, darf das Gerät nicht abgedeckt werden.

31 Heiße Oberfläche Oberfläche wird im Betrieb heiß – nicht mit bloßen Händen berühren.

33 WEEE-Kennzeichnung Gerät darf nicht über den Restmüll entsorgt werden.

ANWENDUNGSEBEREICH

Bei unsachgemäßer Verwendung bestehen Gefahren für Leib und Leben des Benutzers oder Dritter bzw. es besteht die Gefahr von hohen Sachschäden.

Die Glimmer Heizung ist ein Wärmeerzeuger zum Beheizen von geschlossenen und trockenen Räumen während der Übergangszeit oder als Zusatzheizung an besonders kalten Tagen. Die Wärme wird in Form von Strahlung abgegeben.

Das Gerät darf nur in aufrechter Position – an einer Wand montiert oder frei im Raum stehend – betrieben werden. Im Raum stehend, darf das Gerät nur mit montierten Rollfüßen benutzt werden.

Eine über den Anwendungsbereich hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Das Risiko trägt der Anwender. Zum Anwendungsbereich gehört auch das Befolgen der Bedienungsanleitung.

Das Gerät darf nur mit dem mitgelieferten Zubehör benutzt werden.

Untersagter Anwendungsbereich

Das Gerät ist für den privaten Gebrauch konzipiert und nicht für die gewerbliche Nutzung geeignet.

Das Gerät niemals im Außenbereich oder in feuchter Umgebung betreiben.

Das Gerät darf weder während des Betriebes noch bei der Lagerung mit Wasser bzw. Feuchtigkeit in Berührung kommen.

Das Gerät nicht zur Deckenmontage verwenden.

SICHERHEITSHINWEISE

Lesen Sie die folgenden Informationen

bitte aufmerksam und bewahren Sie diese Betriebsanleitung auf, um später darauf zurückgreifen zu können. Wenn Sie das Gerät weitergeben, achten Sie bitte darauf, auch diese Betriebsanleitung weiterzugeben.

WARNHINWEIS: Mit diesem Gerät lässt sich die Zimmertemperatur nicht regeln.

Das Gerät darf nicht in kleinen Wohnräumen genutzt werden, welche Personen bewohnen, die nicht selbst das Zimmer verlassen können, es sei denn, eine ständige Beaufsichtigung ist gewährleistet.

Vorsicht - Bestimmte Bereiche des Gerätes können sehr heiß werden und Brände auslösen. Besondere Vorsicht ist bei Kindern und schutzbedürftigen Menschen geboten.

Sicherheit

Kinder unter drei Jahren müssen in sicherer Entfernung bleiben, es sei denn, sie werden ständig beaufsichtigt.

Kindern zwischen drei und acht Jahren ist es nur gestattet, das Gerät ein- und auszuschalten, wenn sie entweder von einer anderen Person beaufsichtigt werden oder Anweisungen zur sicheren Nutzung des Gerätes erhalten haben, die damit verbundenen Gefahren verstanden haben und wissen, dass das Gerät für den Betrieb in seiner normalen Position aufgestellt oder eingeschaltet wird.

Die Kinder zwischen drei und acht Jahren dürfen weder den Stecker in die Steckdose stecken noch das Gerät regeln oder reinigen und/oder die dem Nutzer obliegende Instandhaltung vornehmen.

Das Gerät kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen mit dem Gerät nicht spielen. Kinder dürfen nicht mit der Reinigung und Instandhaltung des Gerätes beauftragt werden, es sei denen, sie werden von einer verantwortungsbewussten Person beaufsichtigt. Kinder unter acht Jahren dürfen sich dem Gerät und dem Netzkabel nicht nähern.

Bewahren Sie das Verpackungsmaterial außer Reichweite von Kindern auf. Kindern droht die Gefahr einer Erstickung, wenn sie dieses Material herunterschlucken. Achten Sie darauf, dass Kinder die Tüte, welche zur Verpackung dient, über den Kopf stülpen.

Beaufsichtigen Sie die Kinder und vergewissern Sie sich, dass sie nicht mit dem Gerät spielen.

Mit der Elektroinstallation verbundene Gefahren

Es besteht die Gefahr eines Stromschlages! Das Gerät steht unter gefährlicher elektrischer Spannung.

W e n n m bei Elektrogeräten höchste Vorsicht geboten!

E i n e r d

bei der Nutzung von Elektrogeräten ist die mangelnde Aufmerksamkeit in alltäglichen Situationen.

Achten Sie darauf, dass Ihre Hände stets trocken sind, wenn Sie den Netzstecker in die Steckdose stecken oder ziehen beziehungsweise das Gerät bedienen.

Auf dem Gerät dürfen sich keine Tropfen oder Spritzwasser befinden.

Verwenden Sie dieses Gerät niemals in der Nähe einer Badewanne, Dusche oder eines Schwimmbeckens.

Tauchen Sie das Gerät und den Netzstecker nicht in Wasser oder sonstige Flüssigkeiten. Sie riskieren einen Stromschlag! Verwenden Sie das Gerät auch nicht in der Nähe von Waschbecken oder Badezimmern.

Bevor Sie das Gerät anschließen, vergewissern Sie sich, dass der Hauptschalter des Gerätes ausgeschaltet ist.

Schließen Sie das Gerät unbedingt an eine den Normen entsprechende Steckdose an, welche über geerdete Kontakte verfügt und deren Spannung den Angaben in den technischen Daten entspricht.

Das Heizgerät dar nicht direkt unter eine Steckdose gestellt werden.

Wickeln Sie das Netzkabel vor der Verwendung vollständig ab. Achten Sie darauf, dass das Netzkabel weder zusammengedrückt noch eingeklemmt beziehungsweise durch scharfe Kanten oder heiße Gegenstände beschädigt wird.

Legen Sie das Elektrokabel so, dass das Risiko eines Stolperns vermieden wird.

Legen Sie das Kabel nicht über oder unter das Gerät. Im Betrieb muss das Elektrokabel hinter das Gerät geschoben werden.

Vergewissern Sie sich, dass die Steckdose bei einem mobilen Einsatz zugänglich ist, damit im Notfall rasch

der Gerätestecker gezogen werden kann.

Nicht das Gerät betreiben, wenn es beschädigt ist, das Stromkabel, der Stecker oder das Thermostat beschädigt sind oder das Gerät heruntergefallen ist.

i Ziehent Sie im moblen Betrieb den Gerätestecker (schalten Sie zunächst das Gerät am Hauptschalter aus), wenn Sie das Gerät nicht verwenden, nachdem Sie es betrieben haben, bevor Sie das Gerät reinigen oder wegräumen, wenn offensichtliche Funktionsstörungen auftreten und bei Gewitter.

Ziehen Sie nicht am Kabel, um den Gerätestecker zu ziehen. Stets am Stecker ziehen.

Verwenden Sie das Netzkabel nur zu den vorgesehenen Zwecken. Ziehen Sie das Gerät nicht am Kabel aus der Steckdose.

Stecken Sie niemals spitze und/oder metallische Gegenstände in das Gerät.

Lassen Sie Reparaturen grundsätzlich von Fachkräften durchführen. Bitte beachten Sie die Garantiebedingungen.

Ist das Netzkabel beschädigt, muss es durch den Hersteller, seinen Kundendienst oder andere ähnlich qualifizierte Stellen ausgetauscht werden, um Schäden zu vermeiden.

Das Gerät nicht an eine Zeitschaltuhr oder eine geschaltete Steckdose, wie einen Dämmerungsschalter oder einen Funksteckdose, anschließen. Es besteht Brandgefahr, wenn etwas auf das Gerät abgelegt oder das Gerät nicht richtig aufgestellt wird.

Wenn das Gerät fest angebracht wird, muss der Gerätenetzstecker entfernt werden. Das Gerät darf nur über einen Kabelausgang angeschlossen werden. Dieser Anschluss darf nur von einem Elektriker ausgeführt werden. Ist das Gerät fest angebracht, muss es dort verbleiben.

Bei einem festen Anschluss des Gerätes ist eine Abschaltvorrichtung in den festen Zuleitungen gemäß Installationsregelungen vorzusehen.

Allgemeine Sicherheitshinweise

Das Gerät nicht im Freien verwenden.

Lassen Sie das Gerät im Betrieb nicht unbeaufsichtigt. Schalten Sie das Gerät am Hauptschalter aus und ziehen Sie den Netzstecker.

Verwenden Sie das Gerät nicht, wenn Sie Alkohol getrunken haben beziehungsweise unter dem Einfluss von Drogen oder Medikamenten stehen. Wenn Sie bei der Verwendung des Gerätes auch nur einen Augenblick unaufmerksam sind, kann dies zu Unfällen und schweren Verletzungen führen.

Stellen Sie das Gerät auf eine ebene, stabile und hitzebeständige Oberfläche. Vergewissern Sie sich, dass das Gerät ausreichend weit von starken Wärmequellen wie Kochplatten, Heizrohren usw. entfernt ist.

Das Gerät wird im Betrieb heiß!

Bevor Sie es verschieben, trennen Sie es von der Stromversorgung und lassen Sie es abkühlen.

Verschieben Sie das Gerät immer mit dem dazu vorgesehenen Griff.

Vermeiden Sie Hitzestaus und stellen Sie das Gerät so auf, dass die im Betrieb aus dem Gehäuse austretende Wärme richtig zirkulieren kann.

Verwenden Sie das Gerät nicht in der Nähe von Vorhängen oder andern brennbaren Materialien. Halten Sie einen Mindestabstand von 1 m ein.

VORSICHT: BRANDGEFAHR!

Legen Sie keine Gegenstände, wie Geschirrtücher und Zeitungen, auf das Gerät ab. Das Gerät darf auf keinen Fall zum Trocknen von Handtüchern beziehungsweise nassen oder feuchten Kleidern verwendet werden.

Verwenden Sie das Gerät nicht in einer Umgebung, in der die Gefahr einer Explosion besteht, etwa in der Nähe von brennbaren Flüssigkeiten oder Gasen und insbesondere von Farbresten und Staubteilchen. Durch die entstehende Hitze könnte es zu einem Brand oder einer Explosion kommen.

Lassen Sie das Gerät vollständig abkühlen, bevor Sie es reinigen.

Stellen Sie sicher, dass sich auf den Lüftungsöff nungen und dem Schutzgitter kein Staub befin det. Verwenden Sie dazu einen Staubsauger mit Bürstenaufsatz.

Verwenden Sie zum Reinigen keine metallischen Gegenstände, keine aggressiven chemischen Reinigungsmittel, keine Schleifmittel und keine harten Schwämme usw.

1 2x 3 4 139 mm 1x 2 5 6 7 8 2x

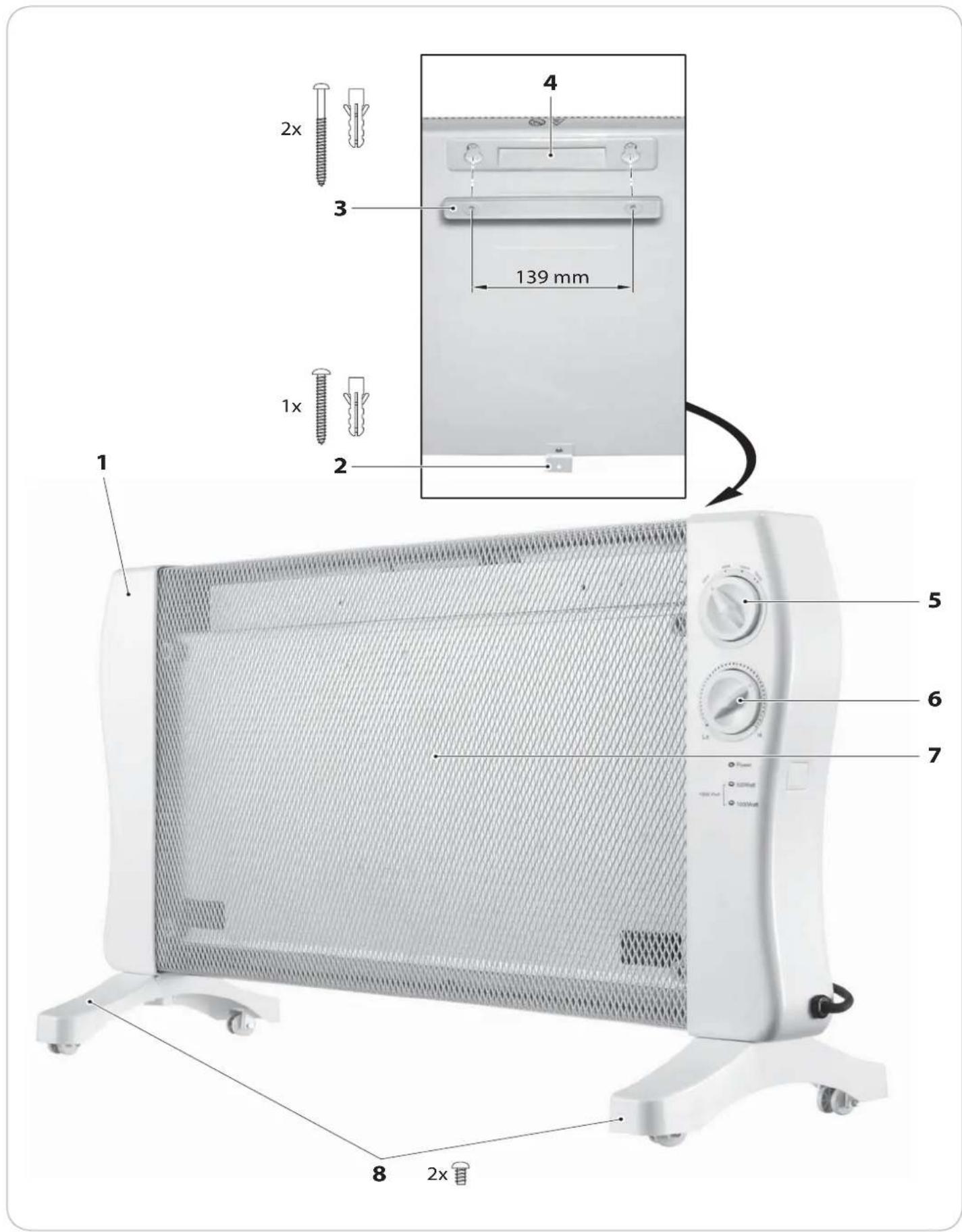

TEILEBEZEICHNUNG / LIEFERUMFANG

1 Glimmer Heizung
2 Montageblech für Wandmontage inkl. Schraube und Dübel
3 Montageleiste für Wandmontage inkl. 2 Sschrauben und 2 Dübel
4 Griff mulde an der Rückseite des Gerätes
5 EIN/AUS Schalter mit Temperaturvorwahl der Heizstufen (500 W, 1000 W und 1500 W)
6 Thermostat zur automatischen Regulierung der Raumtemperatur
7 Schutzgitter
8 Rollfüße inkl. 2 Befestigungsschrauben (im Lieferumfang enthalten, jedoch nicht montiert)
- Bedienungsanleitung (ohne Abbildung)

INBETRIEBNAHME

Das Gerät wird während des Gebrauchs heiß. Berühren Sie es nicht und lassen Sie es vollständig abkühlen, bevor Sie es umstellen, reinigen oder wegstellen.

Lassen Sie das Gerät nicht unbeaufsichtigt während des Gebrauchs, wenn es sich aufheizt oder noch abkühlt.

ACHTUNG BRANDGEFAHR! Legen Sie keine Gegenstände wie z. B. Tücher oder Zeitungen auf das Gerät. Keinesfalls darf das Gerät zum Trocknen von nassen Kleidungsstücken oder Handtüchern benutzt werden.

Auspacken

Nehmen Sie die Glimmer Heizung (1) und Zubehör (Rollfüße, Befestigungsmaterial und Bedienungsanleitung) aus dem Karton.

Entfernen Sie sorgfältig sämtliches Verpackungsmaterial und wickeln Sie die Anschlussleitung vollständig ab.

Gerät vorbereiten

Reinigen Sie das Gerät mit einem leicht feuchten Lappen vor dem ersten Gebrauch, um mögliche Verpackungs- und Produktionsrückstände zu entfernen.

Beim ersten Gebrauch tritt ein leichter Geruch auf, der jedoch unbedenklich ist und nach kurzer Zeit verfliegt. Sorgen Sie für eine ausreichende Raumbelüftung.

Überprüfen Sie, bevor Sie das Gerät zum ersten Mal benutzen, ob die Spannungsangabe auf dem Typenschild mit der Ihres Haushaltes übereinstimmt.

Wandmontage

Der Anschluss an ein elektrisches Netzwerk darf nur durch einen Elektroinstallateur bzw. eine Fachwerkstatt erfolgen. Zur Wandmontage ist ein geübter Umgang mit Werkzeug erforderlich. Wenden Sie sich ggf. an einen Elektroinstallateur, wenn Sie über kein Werkzeug verfügen oder im Umgang mit Werkzeug nicht erfahren sind!

ACHTUNG! Stellen Sie sicher, dass bei der Montage keine elektrischen Kabel, Gas- oder Wasserrohre unter dem Putz verlegt sind. Beim Bohren der Löcher besteht die Gefahr eines Stromschlages oder einer Beschädigung der Rohre.

Lassen Sie zwischen der Oberseite der Heizung und der Zimmerdecke mindestens 15 cm Platz.

Im Auslieferzustand ist die Montageleiste 3 in der Griff mulde 4 eingesetzt. Drücken Sie die Montageleiste im Bereich der Bohrungen nach unten, um sie aus der Griff -mulde zu lösen.

Die Montageleiste (3) muss waagerecht angebracht werden. Die Bohrungen mit einem 6 mm Bohrer waagerecht 40 mm tief und in einem Abstand von 139 mm bohren.

Drücken Sie jeweils einen Dübel in die Bohrungen und befestigen Sie die Montageleiste (3) mit den beiden längeren Schrauben.

Lösen Sie die Schraube am Montageblech (2) etwas, drehen Sie das Montageblech wie abgebildet und ziehen Sie die Schraube erneut fest.

Hängen Sie das Gerät im die Montageleiste ein und nehmen Sie eine Markierung durch das Loch am Montageblech (2) vor.

Hängen Sie das Gerät aus und bohren Sie an der Markierung ebenfalls 40 mm tief. Drücken Sie anschließend den Dübel in die Bohrung.

Hängen Sie das Gerät erneut in die Montageleiste und ziehen Sie die Schraube durch das Loch am Montageblech (2) fest.

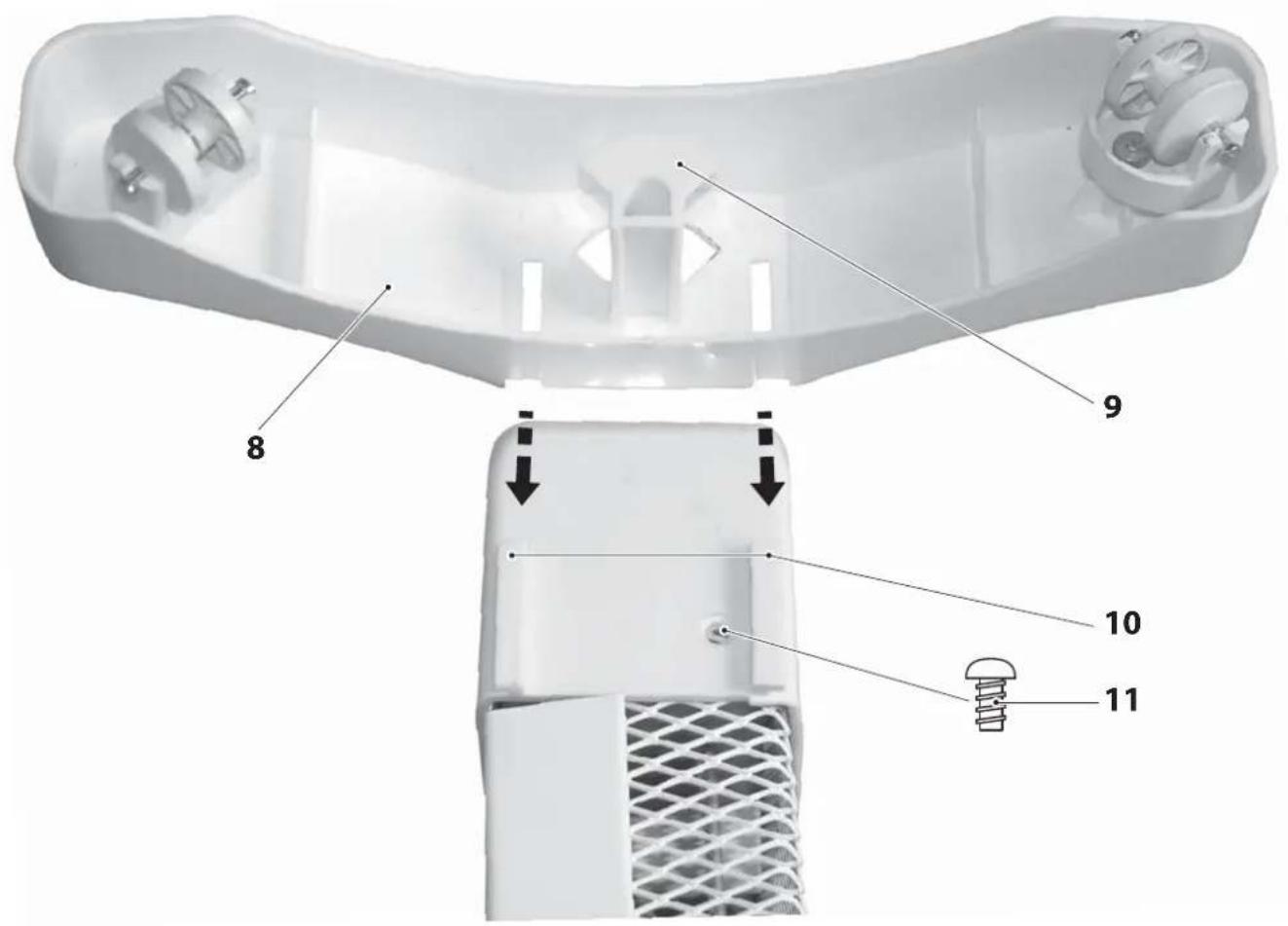

Standmontage

Drehen Sie das Gerät um und schieben Sie den Rollfuß (8) wie abgebildet auf die Aufnahmen (10).

Setzen Sie die im Lieferumfang enthaltenen Schrauben (11) ein und ziehen Sie sie nur leicht an.

Die Rollfüße sind aus Kunststoff und könnten bei einer Überdrehung der Schrauben brechen.

Wird das Gerät längere Zeit nicht benutzt, kann die Anschlussleitung um die Kabelaufnahmen 9 an beiden Füßen gewickelt werden.

Befestigen Sie den zweiten Rollfuß auf die gleiche Weise und drehen Sie das Gerät um.

8 9 10 11

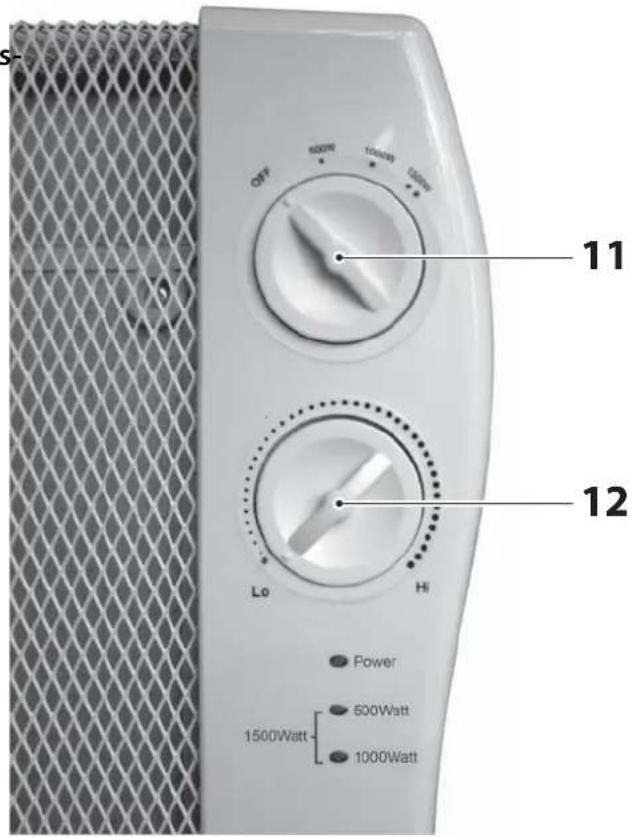

Bedienung

Das Gerät verfügt über einen Sicherheits Kippschalter und lässt sich nur in senkrechter Position betreiben. Wird das Gerät versehentlich umgestoßen, wird es automatisch ausgeschaltet.

Vergewissern Sie sich, dass der Thermostat (12) gegen den Uhrzeigersinn bis zum Anschlag gedreht ist und sich der EIN/AUS Schalter (11) in der OFF-Position befindet.

Schließen Sie das Gerät an eine ordnungsgemäß installierten Steckdose mit Schutzkontakten an, deren Spannung den Technischen Daten entspricht.

OFF 600W 1000W 1200W 11 Lo Hi Power 500Watt 1500Watt 1000Watt

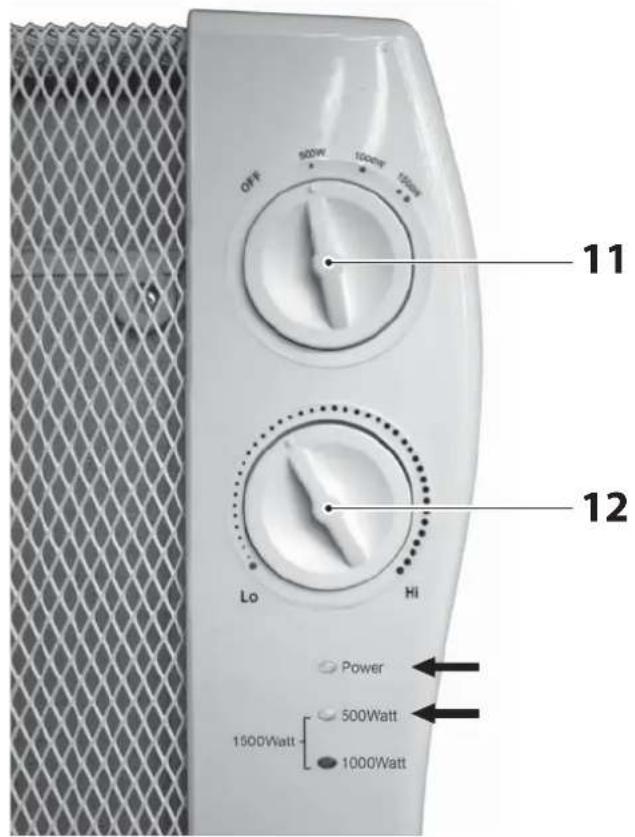

Heizstufe I (500 W)

Den EIN/AUS Schalter (11) auf 500W drehen.

Thermostat (12) durch Drehen im Uhrzeigersinn auf gewünschte Einschalttemperatur einstellen.

Das Gerät wird erst eingeschaltet, wenn der Thermostat über die ungefähre Raumtemperatur gedreht wird.

Die grüne POWER und die rote 500 Watt Kontrollleuchte leuchten und zeigen damit den Heizvorgang an.

Beim Überschreiten der Schalttemperatur im Thermostat erlöschen beide Kontrollleuchten.

OFF 500W 100W 150W 11 12 Lo Hi Power 500Watt 1500Watt 1000Watt

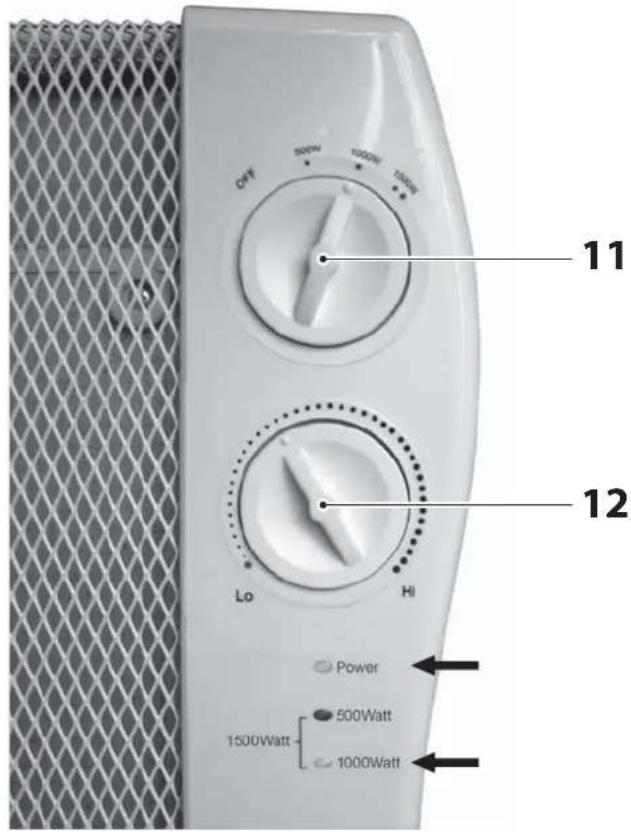

Heizstufe II (1000 W)

Den EIN/AUS Schalter (11) auf 1000W drehen.

Thermostat (12) durch Drehen im Uhrzeigersinn auf gewünschte Einschalttemperatur einstellen.

Das Gerät wird erst eingeschaltet, wenn der Thermostat über die ungefähre Raumtemperatur gedreht wird.

Die grüne POWER und die rote 1000 Watt Kontroll-leuchte leuchten und zeigen damit den Heizvorgang an.

Beim Überschreiten der Schalttemperatur im Thermostat erlöschen beide Kontrollleuchten.

CHF 200W 1000W 1500W 11 12 Lo Hi Power 500Watt 1500Watt 1000Watt

Heizstufe III (1500 W)

Den EIN/AUS Schalter (11) auf 1500W drehen.

Thermostat (12) durch Drehen im Uhrzeigersinn auf gewünschte Einschalttemperatur einstellen.

Das Gerät wird erst eingeschaltet, wenn der Thermostat über die ungefähre Raumtemperatur gedreht wird.

Die grüne POWER und die beide roten Kontrollleuchten (500 Watt und 1000 Watt) leuchten und zeigen damit den Heizvorgang an.

Beim Überschreiten der Schalttemperatur im Thermostat erlöschen alle Kontrollleuchten.

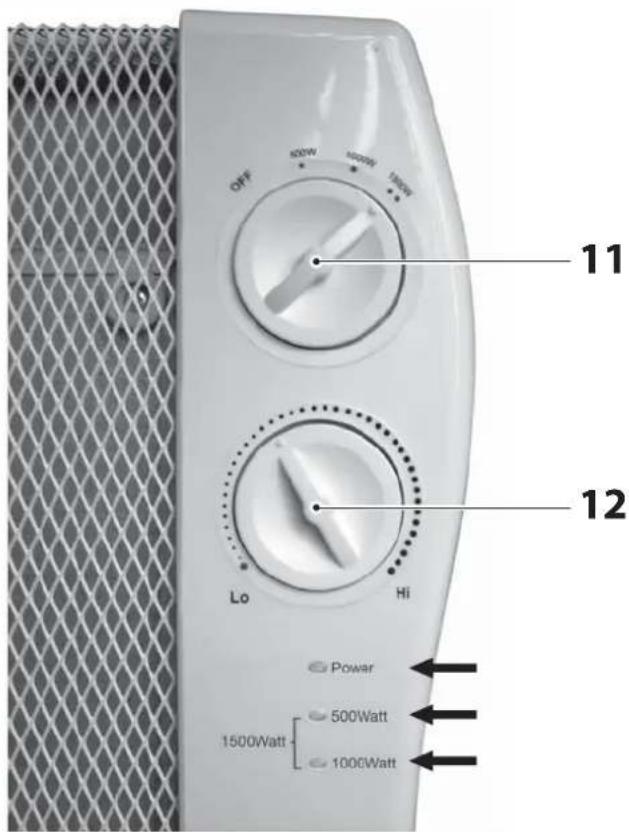

Ausschalten

Schalten Sie das Gerät aus, indem Sie den Thermostat bis zum Anschlag gegen den Uhrzeigersinn drehen und beide EIN/AUS Schalter auf OFF drehen.

Gerät vom Stromnetz trennen und abkühlen lassen.

OFF 400W 400W 1500W 11 12 Lo Hi Power 1500Watt 500Watt 1000Watt

SICHERHEITSEINRICHTUNGEN

Im Gerät sind vier Sicherheitseinrichtungen installiert:

Positionsschalter

Das Gerät lässt sich nur in aufrechter Position einschalten. Fällt das Gerät im Betrieb um, wird es automatisch abgeschaltet.

Überhitzungsschutz

Bei Überschreiten der zulässigen Gerätetemperatur wird das Gerät automatisch abgeschaltet und kann erst wieder in Betrieb genommen werden, wenn es abgekühlt ist.

Thermostat

Bei Überschreiten der voreingestellten Heizleistung schaltet das Gerät die Heizung aus. Fällt die Raumtemperatur unter die voreingestellte Heizleistung, schaltet sich die Heizung automatisch ein.

Überlastungssicherung

Nach dem Auslösen der Überlastungssicherung kann das Gerät nicht mehr in Betrieb genommen werden. Wenden Sie sich in diesem Fall an den Kundendienst oder eine Fachwerkstatt.

REINIGUNG / AUFBEWAHRUNG

Bevor Sie das Gerät reinigen oder aufbewahren, schalten Sie es aus, ziehen Sie den Netzstecker und lassen Sie es vollständig abkühlen.

Wird das Gerät längere Zeit nicht benutzt, kann die Anschlussleitung um die Kabelaufnahmen 9 an beiden Füßen gewickelt werden.

Stellen Sie sicher, dass die Belüftungsschlitze und das Schutzgitter stets staubfrei sind. Benutzen Sie einen Staubsauger mit einem Bürstenaufsatz.

Reinigen Sie das Gerät mit einem leicht feuchten Lappen mit etwas Spülmittel.

Vor erneuter Inbetriebnahme muss sicher-gestellt sein, dass alle feuchten Rückstände vollständig getrocknet sind.

Verwenden Sie zum Reinigen keine Metallgegenstände, aggressiven chemischen Reinigungsmittel, Scheuermittel, harte Schwämme o. ä.

Das Gerät darf NUR zur Aufbewahrung abgedeckt werden! Damit wird verhindert, dass sich Staub auf dem Heizelement sammelt.

FEHLERSUCHE

Störung Mögliche Ursache(n) Abhilfe
Gerät heizt nicht. Kein	Strom oder zu niedrige Spannung.	Stellen Sie sicher, dass der Stecker in der Steckdose steckt. Überprüfen Sie die Spannungsangabe auf dem Typenschild und die Ihres Haushaltes.
	Die am Thermostat eingestellte Temperatur liegt unterhalb der Raumtemperatur.	Erhöhen Sie die Thermostattemperatur.
Das Gerät schaltet während des Betriebes ab und nicht erneut ein.	Das Gerät hat die maximal zulässige Temperatur überschritten. Der Überhitzungsschutz hat ausgelöst.	Schalten Sie das Gerät ab und ziehen Sie den Netzstecker aus der Steckdose. Lassen Sie das Gerät abkühlen. Überprüfen Sie die Luftöffnungen und beseitigen Sie ggf. die Ursache der Überhitzung, bevor Sie das Gerät erneut starten.

KONFORMITÄTSERKLÄRUNG

Die Konformität des Produktes mit den gesetzlich vorgeschriebenen Standards wird gewährleistet. Die vollständige Konformitätserklärung finden Sie im Internet unter www.gt-support.de.

Entsorgen Sie die Verpackung sortenrein.

D a s

G e

sorgt werden.

Sollte das Gerät nicht mehr benutzt werden können, fragen Sie den zuständigen Müllbeseitigungsverband nach den notwendigen Maßnahmen zur Entsorgung. Um Gefährdung durch ein defektes Gerät zu vermeiden, trennen Sie die Anschlussleitung vor der Entsorgung durch.

Vor dem Durchtrennen der Anschlussleitung, Netzstecker ziehen. Es besteht Lebensgefahr durch Stromschlag!

TECHNISCHE DATEN

Modell: GT-GH-02

Netzanschluss: 230 V, 50 Hz

Heizleistung Stufe I 500 W

Heizleistung Stufe II 1000 W

Heizleistung Stufe III 1500 W

r Schutzart: t d IP24 a r f

Schutzklasse: I

Länge der Anschlussleitung: ca. 1,5 m

Da unsere Produkte ständig weiterentwickelt und verbessert werden, sind Design- und technische Änderungen möglich.

Diese Bedienungsanleitung kann auch als PDF-Datei von unserer Homepage www.gt-support.de heruntergeladen werden.

KLANTENSERVICE • SERVICE CLIENTS • KUNDENSERVICE

NL 03 707 14 49

FR 03 707 14 49

DE 03 707 14 49

[e-mail]

Vertrieben durch (Keine Serviceadresse!):

Globaltronics GmbH & Co. KG

Domstr. 19

20095 Hamburg

Germany
