GTHL05 - Heizung QUIGG - Kostenlose Bedienungsanleitung

Produkttyp	Heizlüfter mit Fernbedienung
Stromversorgung	230 V ~, 50 Hz
Maximale Leistung	2,2 kW
Minimale Leistung	1,1 kW
Einstellbare Temperatur	6 °C bis 38 °C
Maximale Heizdauer	23 Stunden 59 Minuten
Batterie der Fernbedienung	CR2025, 3 V
Schutzklasse	II
Sicherheitsvorrichtungen	Überhitzungsschutz, Kippschutz, Thermosicherung
Funktionen	Heizen (2 Leistungsstufen), nur Lüften, Oszillation, Timer, Frostschutzmodus, Fernbedienung
Verwendung	Zusatzheizung, nur auf dem Boden
Wartung	Weiches Tuch; Gitter mit Pinsel oder Staubsauger reinigen
Reparierbarkeit	Reparaturen durch qualifiziertes Fachpersonal
Lieferumfang	Heizlüfter, Fernbedienung mit Batterie, Anleitung, Garantiekarte

Häufig gestellte Fragen - GTHL05 QUIGG

Wie schalte ich den Heizlüfter ein?

Schließen Sie das Gerät an, stellen Sie den Hauptschalter auf der Rückseite auf I, drücken Sie dann die Taste Mode oder die Ein-/Aus-Taste der Fernbedienung.

Wie stelle ich die Temperatur ein?

Schalten Sie das Gerät ein, wählen Sie die gewünschte Heizleistung (drücken Sie Mode), dann verwenden Sie die Tasten + und -, um die Temperatur zwischen 6°C und 38°C einzustellen.

Wie stelle ich einen Timer (Heizdauer) ein?

Drücken Sie die Taste ⏰, stellen Sie die Stunden mit +/- ein, drücken Sie erneut ⏰ für die Minuten, dann bestätigen Sie mit ⏰. Die maximale Dauer beträgt 23h59.

Wie aktiviere ich die Oszillationsfunktion?

Wenn das Gerät in Betrieb ist, drücken Sie die Taste ∪ (Oszillation) am Bedienfeld oder der Fernbedienung. Das Gerät oszilliert um ca. 90°.

Was tun, wenn sich das Gerät von selbst ausschaltet?

Prüfen Sie, ob der Timer abgelaufen ist oder die eingestellte Temperatur erreicht wurde. Handelt es sich um eine Überhitzung, trennen Sie das Gerät vom Netz, warten Sie 30 Minuten und beseitigen Sie die Ursache (Verstopfung).

Wie reinige ich den Heizlüfter?

Ziehen Sie den Netzstecker und lassen Sie das Gerät abkühlen. Reinigen Sie die Außenseite mit einem weichen Tuch. Für das Gitter verwenden Sie einen Pinsel oder Staubsauger, ohne Staub ins Innere zu bringen.

Kann das Gerät im Badezimmer verwendet werden?

Nein, niemals in der Nähe von Badewannen, Duschen oder Schwimmbecken verwenden. Stromschlaggefahr.

Was bedeutet der Frostschutzmodus?

Der Frostschutzmodus (Symbol ✿) hält die Temperatur bei 7°C. Wenn die Temperatur darunter fällt, schaltet sich das Gerät automatisch ein. Kann nicht geändert werden.

Kann ich das Gerät abdecken oder Wäsche darauf trocknen?

Nein, das Abdecken oder Aufhängen von Gegenständen über oder vor dem Gerät ist verboten. Brandgefahr.

Was tun, wenn die Fernbedienung nicht mehr funktioniert?

Überprüfen Sie die Batterie (CR2025, 3V) und ersetzen Sie sie bei Bedarf. Achten Sie auf die richtige Polung (+ nach unten). Wenn das Problem weiterhin besteht, wenden Sie sich an einen Fachmann.

BEDIENUNGSANLEITUNG GTHL05 QUIGG

DE | Dieses Produkt eignet sich nicht als Hauptheizgerät. Dieses Produkt ist nur für gut isolierte Räume oder für den gelegentlichen Gebrauch geeignet.

3 Jaar ans Jahre GARANTIE

KLANTENSERVICE SERVICE CLIENTS KUNDENSERVICE 03 707 14 49 gt-support@ teknihall.be 5897 AA 01/21 F

NOTICE D'UTILISATION • ORIGINAL-BETRIEBSANLEITUNG

Inhoud

Veiligheid ....3

Levering 7

Delen en bedieningselementen....8

Ingebruikname ....10

Gebruik 11

Basisbediening ....11

Beschermingsklasse: II

Teile und Bedienelemente (Lieferumfang) .....44

Inbetriebnahme 46

Gebrauch 47

Grundbedienung 47

Temperatur-Funktion nutzen 48

Heizdauer einstellen 49

Drehfunktion aktivieren ....49

Frostschutz-Modus aktivieren (Standby-Modus) .....49

Schutzeinrichtungen des Heizlüfters ....50

Überhitzungsschutz ....50

Kippschutz ....50

Pflege 51

Störung und Abhilfe ....52

Technische Daten ....52

Entsorgen ....53

Konformitätserklärung ....53

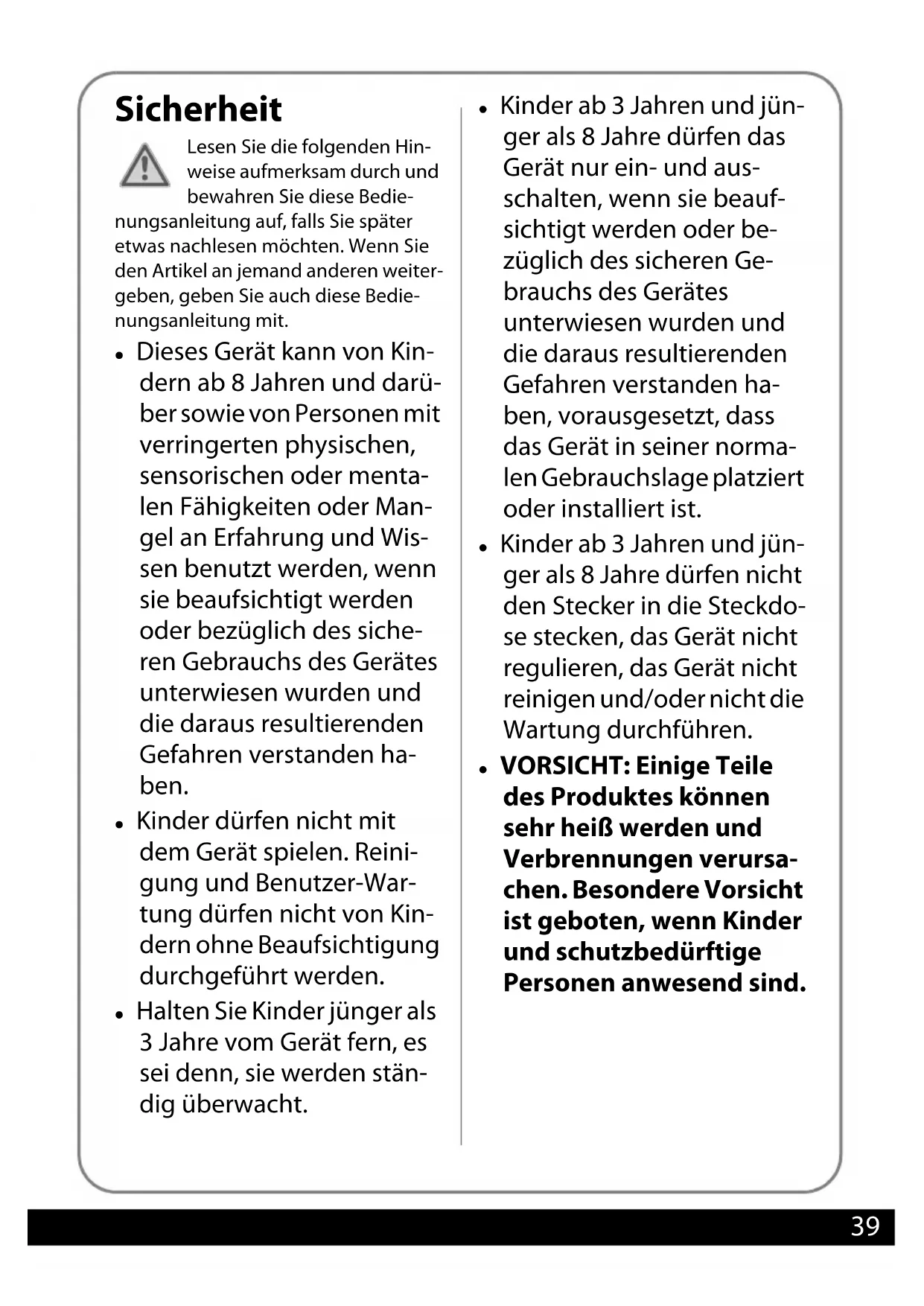

Sicherheit

Lesen Sie die folgenden Hinweise aufmerksam durch und bewahren Sie diese Bedienungsanleitung auf, falls Sie später etwas nachlesen möchten. Wenn Sie den Artikel an jemand anderen weitergeben, geben Sie auch diese Bedienungsanleitung mit.

- Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.

- Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

- Halten Sie Kinder jünger als 3 Jahre vom Gerät fern, es sei denn, sie werden ständig überwacht.

- Kinder ab 3 Jahren und jün- ger als 8 Jahre dürfen das Gerät nur ein- und aus- schalten, wenn sie beauf- sichtigt werden oder be- züglich des sicheren Ge- brauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden ha- ben, vorausgesetzt, dass das Gerät in seiner norma- len Gebrauchslage platziert oder installiert ist.

- Kinder ab 3 Jahren und jün- ger als 8 Jahre dürfen nicht den Stecker in die Steckdo- se stecken, das Gerät nicht regulieren, das Gerät nicht reinigen und/oder nicht die Wartung durchführen.

• VORSICHT: Einige Teile des Produktes können sehr heiß werden und Verbrennungen verursachen. Besondere Vorsicht ist geboten, wenn Kinder und schutzbedürftige Personen anwesend sind.

• Benutzen Sie dieses Gerät nicht in der Nähe von Badewannen, Schwimmbecken, Duschwannen oder anderen Gefäßen, die Wasser enthalten. Stromschlaggefahr!
• Stellen Sie das Heizgerät nicht unmittelbar unter einer Wandsteckdose auf.
• WARNUNG: Um eine Überhitzung des Heizgerätes zu vermeiden, darf das Heizgerät nicht abgedeckt werden.

Dieses Symbol am Gerät weist darauf hin, dass es nicht zulässig ist, Gegenstände (z. B. Handtücher, Kleidung etc.) über dem Gerät oder direkt davor aufzuhängen. Brandgefahr!

- VORSICHT: Um eine Gefährdung durch ein unbeabsichtigtes Rücksetzen des Schutztemperaturbegrenzers zu vermeiden, darf das Gerät nicht über eine externe Schaltvorrichtung wie beispielsweise eine

Zeitschaltuhr versorgt werden oder mit einem Stromkreis verbunden sein, der regelmäßig durch eine Einrichtung ein- und ausgeschaltet wird.

• WARNUNG: Verwenden Sie dieses Gerät nicht in kleinen Räumen, wenn sich darin Personen befinden, die nicht selbstständig den Raum verlassen können, es sei denn, der Raum steht unter ständiger Aufsicht.
• Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
• Ziehen Sie vor allen Wartungs- und Reinigungsarbeiten den Netzstecker und lassen Sie das Gerät abkühlen.

Bestimmungsgemäßer Gebrauch

- Der Heizlüfter dient zum Heizen und Lüften von geschlossenen Räumen. Das

Gerät ist für den Privatgebrauch konzipiert und für die gewerbliche Nutzung ungeeignet.

• Das Gerät ist besonders geeignet als Zusatzheizung. Als Alleinheizung für große Räume ist es weniger geeignet.
• Das Gerät ist ausschließlich für die Boden-Aufstellung vorgesehen.

Gefahr für Kinder

• Halten Sie Kinder von Verpackungsmaterial fern. Bei Verschlucken besteht Erstickungsgefahr. Achten Sie auch darauf, dass der Verpackungsbeutel nicht über den Kopf gestülpt wird.
• Batterien können lebensgefährlich sein. Bewahren Sie deshalb Batterien für Kleinkinder unerreichbar auf. Wurde eine Batterie verschluckt oder ist auf andere Art in den Körper gelangt, muss sofort ärztliche Hilfe in Anspruch genommen werden. Anderenfalls kann es innerhalb von 2 Stunden zu schweren inneren Verätzungen kommen, die zum Tode führen können.

Gefahr durch Elektrizität

- Der Heizlüfter darf nicht in Wasser oder andere Flüssigkeiten getaucht werden oder damit in Berührung kommen. Stromschlaggefahr! Benutzen Sie das Gerät daher auch nicht in der Nähe von Feuchtquel-

len wie z. B. einem Waschbecken oder im Freien.

• In Räumen mit hoher Luftfeuchtigkeit (Badezimmer, Sauna etc.) sowie im Freien darf der Heizlüfter nicht verwendet werden.
• Schließen Sie das Gerät an eine ordnungsgemäß installierte Steckdose an, deren Spannung den „Technischen Daten“ entspricht.
• Achten Sie darauf, dass die Steckdose gut zugänglich ist, damit Sie im Bedarfsfall schnell den Netzstecker ziehen können.
• Benutzen Sie den Heizlüfter nicht:
• wenn Gerät, Stromkabel oder Stecker beschädigt sind,
• wenn das Gerät heruntergefallen ist.
• Achten Sie darauf, dass das Stromkabel nicht durch scharfe Kanten oder heiße Gegenstände beschädigt wird.
• Bedienen Sie den Heizlüfter nicht mit nassen Händen.
• Ziehen Sie den Stecker aus der Steckdose:
  – wenn Sie den Heizlüfter nicht benutzen,
  – bevor Sie das Gerät reinigen, umstellen oder wegpacken,
  – wenn während des Betriebs offensichtlich eine Störung auftritt,
• bei Gewitter.
  Ziehen Sie dabei immer am Stecker, nicht am Kabel.
• Wickeln Sie das Stromkabel nicht um den Heizlüfter.

• Verwenden Sie kein Verlängerungskabel.

• Nehmen Sie keine Veränderungen am Gerät oder Stromkabel vor. Lassen Sie Reparaturen nur von einer Fachwerkstatt durchführen. Beachten Sie auch die beiliegenden Garantiebedingungen.

• Falls Heizlüfter, Stromkabel oder Stecker beschädigt sind, müssen Sie diese durch den Hersteller oder eine Fachwerkstatt reparieren lassen, um Gefährdungen zu vermeiden.

Gefahr von Verletzungen

• Stecken Sie niemals Finger oder Gegenstände in die Gitteröffnungen.
• Achten Sie darauf, dass das Stromkabel nicht zur Stolperfalle wird.

Gefahr von Brand/Verbrennungen

• Decken Sie den Heizlüfter niemals ab. Hängen Sie auch keine Wäsche o. Ä. zum Trocknen über oder dicht vor das Gerät. Brandgefahr!
• Betreiben Sie das Gerät nicht unbeaufsichtigt.
• Betreiben Sie das Gerät nicht in der Nähe von brennbaren Gasen, Flüssigkeiten oder sonstigen brennbaren Materialien. Auch in explosionsgefährdeten Räumen dürfen Sie den Heizlüfter nicht verwenden.
• Kontakt von ausgelaufener Batterieflüssigkeit mit Haut, Augen und Schleimhäuten vermeiden. Bei Kontakt mit Batterieflüssigkeit die betroffenen Stellen sofort mit reichlich klarem Wasser spülen und umgehend einen Arzt aufsuchen.

Gefahr von Brand und/oder Explosion

• Sorgen Sie für einen Abstand von mindestens 1 m rund um das Gerät. Beachten Sie auch den Abstand zu sich bewegenden Gegenständen wie z. B. Gardinen oder Jalousien. Durch die Oszillations- (Dreh)-Funktion hat das Gerät einen Wirkungsbereich von rund 90° nach vorne und zu den Seiten!
• Um Brandgefahr auszuschließen, ziehen Sie bei längerer Abwesenheit, z. B. Urlaub, den Netzstecker aus der Steckdose.
• Stellen Sie den Heizlüfter zum Betrieb auf einen festen, ebenen, waagerechten und wärmeunempfindlichen Untergrund. Hoch- oder langflorige Teppiche oder Teppichböden sind beispielsweise nicht geeignet. Brandgefahr!
• Der Heizlüfter erhitzt sich im Betrieb. Lassen Sie das Gerät abkühlen, bevor Sie es reinigen, um- oder wegstellen. Tragen Sie den Heizlüfter ausschließlich am Tragegriff.
• Batterien dürfen nicht geladen, mit anderen Mitteln reaktiviert, auseinander genommen, ins Feuer geworfen oder kurzgeschlossen werden.

Hinweis - Sachschäden

• Die Oszillations-Funktion wird über einen Motor gesteuert. Versuchen Sie nicht den Heizlüfter gewaltsam von Hand zu drehen.
• Achten Sie beim Aufstellen auf einen ausreichend großen Abstand zu starken Wärmequellen wie Heizplatten, Heizungsrohren u. Ä.

- Nehmen Sie die Batterie aus der Fernbedienung heraus, wenn diese verbraucht ist oder wenn Sie den Artikel länger nicht benutzen. So vermeiden Sie Schäden, die durch Auslaufen entstehen können.

- Setzen Sie die Batterie keinen extremen Bedingungen aus, indem Sie diese z. B. auf einem Heizkörper oder unter direkter Sonneneinstrahlung lagern. Erhöhte Auslaufgefahr!

- Beachten Sie beim Batteriewechsel die richtige Polarität (+/-). Eine falsch eingelegte Batterie kann die Fernbedienung beschädigen.

- Reinigen Sie Batterie- und Gerätekontakte bei Bedarf vor dem Einlegen.

- An der Unterseite des Gerätes befinden sich Gerätefüße. Da Bodenoberflächen aus den verschiedensten Materialien bestehen und mit den unterschiedlichsten Pflegemitteln behandelt werden, kann es nicht völlig ausgeschlossen werden, dass manche dieser Stoffe Bestandteile enthalten, die die Gerätefüße angreifen und aufweichen. Legen Sie ggf. eine rutschfeste Unterlage unter den Heizlüfter.

- Betreiben Sie den Heizlüfter nicht in der Nähe von TV- oder Radiogeräten. Dies könnte zu Empfangsstörungen führen.

- Verwenden Sie zum Reinigen keine aggressiven chemischen Reinigungsmittel, Scheuermittel, harte Schwämme, Stahlwolle o. Ä.

Lieferumfang

• Heizlüfter
• Fernbedienung mit Batterie (CR2025, 3 V)
  • Bedienungsanleitung
  • Garantie-Urkunde

Teile und Bedienelemente (Lieferumfang)

Ansicht von vorne

Bedienfeld mit Display (siehe Detail „Bedienfeld“) Gitteröffnung (Ausblasöffnung) Heizlüfter-Sockel Netzstecker mit Stromkabel

Ansicht von hinten

Griff und Einschub für Fernbedienung Gitteröffnung (Ansaugöffnung) Temperaturfühler Hauptschalter

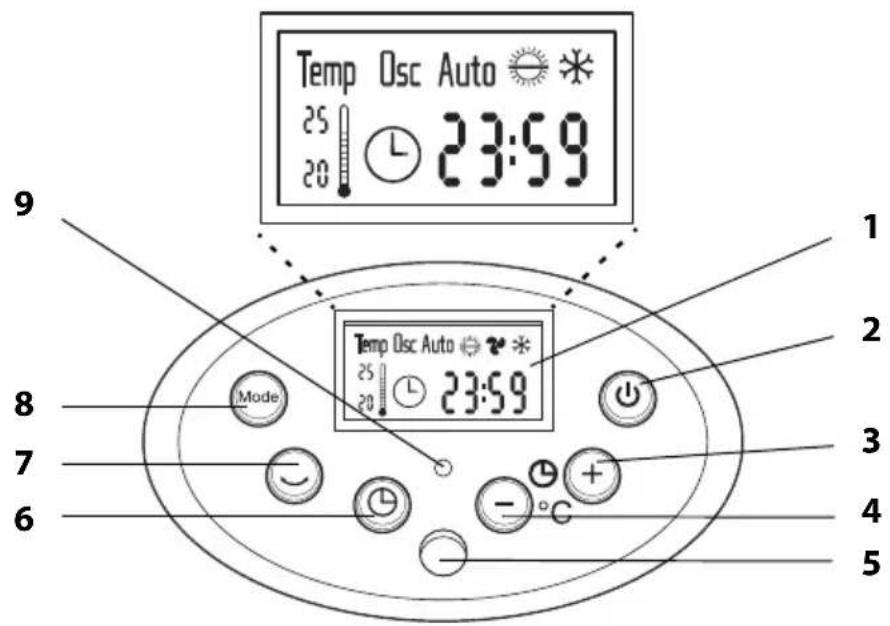

Bedienfeld

Temp Osc Auto 25 20 23:59 1 2 3 4 5 6 7 8 9 Temp Osc Auto 25 20 23:59 Mode -

Fernbedienung

4 - °C + 3 7 8 Mode 6 2

1 Display

2 Gerät ein- und ausschalten

3 • Höhere Heiztemperatur einstellen

• Heizdauer erhöhen

4 • Niedrigere Heiztemperatur einstellen

• Heizdauer verringern

5 Infrarot-Empfänger

6 Umschalten auf Eingabe einer Heizdauer

7 Drehfunktion ein- und ausschalten

8 Heizlüfter-Funktionen auswählen

9 Kontrollleuchte

Inbetriebnahme

Heizlüfter auspacken und aufstellen

1. Nehmen Sie den Heizlüfter aus der Verpackung und entfernen Sie alle Verpackungsmaterialien.
2. Das Bedienfeld des Gerätes ist mit einer transparenten Schutzfolie versehen, um Beschädigungen während der Fertigung und des Transports zu vermeiden. Ziehen Sie die Folie vor dem Gebrauch ab.
3. Kontrollieren Sie, ob das Gerät Schäden aufweist. Ist dies der Fall, benutzen Sie es nicht.

Wenden Sie sich über die auf der Garantiekarte angegebene Service- adresse an den Hersteller.

1. Stellen Sie den Heizlüfter kippsicher auf einen stabilen, ebenen und wärmeunempfindlichen Fußboden.

Beachten Sie bei der Standortwahl folgende Punkte:

– Heizlüfter nicht in der Nähe von Feuchtquellen wie z. B. einem Waschbecken aufstellen und nicht in der Nähe von brennbaren Gasen, Flüssigkeiten oder sonstigen brennbaren Materialien betreiben.
– Gerät nicht unter oder vor eine Wandsteckdose stellen.
- Abstand zu anderen Gegenständen beachten: Rund um das Gerät mindestens 1 m Abstand halten. Die Luft muss frei zirkulieren können.

• Beachten Sie, dass sich das Gerät dreht, sobald Sie die Oszillations-Funktion einschalten. Das Gerät hat dadurch einen Wirkungsbereich von rund 90° nach vorne und zu den Seiten.
  – Die Steckdose muss mit dem Stromkabel erreichbar und gut zugänglich sein. Der Gebrauch eines Verlängerungskabels ist nicht zulässig.

• Stellen Sie das Gerät so auf, dass Personen, Tiere und Pflanzen nach dem Einschalten nicht sofort vom Luftstrahl angeblasen werden.

Batterie einlegen

GEFAHR

Explosionsgefahr bei unsachgemäßem Auswechseln der Batterie. Ersatz nur durch denselben oder einen gleichwertigen Batterietyp (CR2025).

1. Drücken Sie die Verschluss-Lasche (siehe Pfeil) in Richtung Mitte und ziehen Sie die Batterie-Schublade heraus.
2. Legen Sie die Batterie so ein, dass der Plus-Pol (Symbol +, beschriftete Seite) nach unten zeigt.
3. Schieben Sie die Batterie-Schublade wieder in die Fernbedienung.

Gebrauch

Grundbedienung

– Die Bedienung kann über das Bedienfeld am Gerät oder über die Fernbedienung erfolgen. In dieser Anleitung wird die Bedienung über die Fernbedienung beschrieben.
– Sobald der Heizlüfter von der Fernbedienung ein Signal erhält, ertönt ein Signalton.
– Um das Gerät ganz auszuschalten, müssen Sie den Hauptschalter an der Geräterückseite auf O schalten.
- Zur vollständige nung des Gerätes von der Stromversorgung ziehen Sie den Netzstecker aus der Steckdose.

1. Stecken Sie den Netzstecker in eine Steckdose.

2. Stellen Sie den Hauptschalter auf der Heizlüfter-Rückseite auf I. Im Display wird in der linken Ecke die vom Heizlüfter gemessene Raumtemperatur in Grad Celsius angezeigt, außerdem blinkt im Display die Anzeige für die eingestellte Heizdauer, in diesem Fall "0:00".

3. Drücken Sie die Taste, um den Heizlüfter einzuschalten. Sobald der Heizlüfter arbeitet, leuchtet die rote Kontrollleuchte auf der Vorderseite. Beachten Sie die Anzeige im Display.

4. Drücken Sie wiederholt Mode, um nacheinander einen Teil der Heizlüfter-Funktionen auszuwählen.

Kurz nach dem Einschalten kann beim Heizbetrieb ein leichter Verbrennungsgeruch auftreten. Dieser stammt von verbranntem Staub und sollte nach kurzer Zeit verfliegen. Lüften Sie deshalb bei der ersten Inbetriebnahme bei geöffneten -Fenstern.

Taste Display Bedeutung

Nach dem Einschalten befindet sich das Gerät automatisch in diesem Modus. Kein Tastendruck erforderlich.		Ventilator-Betrieb ohne Heizfunktion
1x Mode drücken		Gerät heizt auf kleiner Stufe
2x Mode drücken		Gerät heizt auf großer Stufe
3x Mode drücken		optimierte Heizleistung
4x Mode drücken		Gerät schaltet nach einigen Sekunden Nachlauf in den Frost-schutz-Modus

1. Stellen Sie über die Tasten und die gewünschte Temperatur ein, siehe „Temperatur-Funktion nutzen“ auf Seite 48.
2. Wenn Sie möchten, dass sich das Gerät nach einer bestimmten Zeit selbständig ausschaltet, können Sie eine Zeitdauer einstellen, siehe „Heizdauer einstellen“ auf Seite 49.
3. Um die Drehfunktion einzuschalten, drücken Sie die Taste „siehe „Drehfunktion aktivieren“ auf Seite 49.

Temperatur-Funktion nutzen

Die Temperatur-Funktion steht in allen Betriebsmodi (kleine Stufe, große Stufe, AUTO-Betrieb) zur Verfügung.

• Bei der kleinen Heizstufe dauert es am längsten, bis eine eingestellte Temperatur erreicht ist. Der Heizlüfter arbeitet konstant mit 1,1 kW.
• Bei der großen Heizstufe geht das Aufheizen am schnellsten. Der Heizlüfter arbeitet konstant mit 2,2 kW.
• Wenn der Heizlüfter im AUTO-Betrieb läuft, passt der Heizlüfter seine Leistung den Temperaturen an, d. h., die Heizleistung variiert.

So stellen Sie die gewünschte Temperatur ein:

1. Schalten Sie den Heizlüfter ein und wählen Sie die gewünschte Heizstufe, siehe „Grundbedienung“ auf Seite 47.
   Beachten Sie die in der linken Ecke des Displays angezeigte und aktuell gemessene Raumtemperatur.

2. Stellen Sie mit den Tasten bzw.

— die gewünschte Raumtemperatur ein:

+ Temperatur erhöhen (max. 38 °C)

— Temperatur verringern (min. 6 °C)

25 20

Die Temperaturanzeige im Display zeigt sowohl die aktuell gemessene (hier: 20) als auch die eingestellte (hier: 25) Temperatur an.

Beachten Sie:

- Sobald die eingestellte Temperatur um mehr als 1 °C überschritten wird, schaltet sich der Heizlüfter aus.

- Wenn die Raumtemperatur ca. 2 °C unter die eingestellte Temperatur fällt, schaltet sich der Heizlüfter wieder automatisch ein und der Raum wird erneut aufgeheizt.

Heizdauer einstellen

1. Schalten Sie den Heizlüfter ein und wählen Sie die gewünschte Heizstufe, siehe „Grundbedienung“ auf Seite 47.

2. Drücken Sie die Taste .% Im Display blinkt die vorderste Ziffer „0“.

3. Stellen Sie mit der Taste oder die Stundendauer ein.

4. Drücken Sie erneut die Taste .% Im Display blinken die hinteren Ziffern „00“.

5. Stellen Sie mit der Taste oder die Minutendauer ein.

6. Drücken Sie abschließend die Taste ⏰.

Im Display wird ein Uhrensymbol und die verbleibende Zeit bis zum Abschalten angezeigt.

Max. einstellbare Heizdauer: 23 Stunden 59 Minuten.

Nach Ablauf der eingestellten Zeit schaltet sich das Gerät automatisch aus. Im Display erscheint „End“.

Drehfunktion aktivieren

ACHTUNG

Die Oszillations- oder Dreh-Funktion wird über einen Motor gesteuert. Versuchen Sie nicht den Heizlüfter gewaltsam von Hand zu drehen.

Drücken Sie während des Heizbetriebes die Taste um die Drehfunktion ein- und wieder auszuschalten.

Frostschutz-Modus aktivieren (Standby-Modus)

1. Schalten Sie mit den Heizlüfter ein.
2. Drücken Sie wiederholt Mode, bis im Display angezeigt wird.
   Kurz darauf schaltet der Heizlüfter in den Standby-Modus.

Sobald die vom Heizlüfter gemessene Raumtemperatur unter 7 °C sinkt, schaltet sich der Heizlüfter automatisch ein.

• Der Einschaltwert „7 °C“ ist fest eingestellt und kann nicht geändert werden.
  – Das Gerät verbraucht im Standby-Modus Strom.

Schutzeinrichtungen des Heizlüfters

Überhitzungsschutz

Der Überhitzungsschutz ist eine Sicherheitseinrichtung, die das Gerät schützen und die Brandgefahr minimieren soll. Es handelt sich nicht um eine Autostopp- oder sonstige Komfortfunktion.

Bei Überhitzungsgefahr schaltet der eingebaute Überhitzungsschutz das Gerät aus.

Um das Gerät nach dem Auslösen des Überhitzungsschutzes wieder benutzen zu können, machen Sie Folgendes:

1. Ziehen Sie den Netzstecker aus der Steckdose und warten Sie ca. 30 Minuten, bis sich das Gerät ausreichend abgekühlt hat.
2. Beseitigen Sie die Ursache der Überhitzung.
3. Stecken Sie den Stecker wieder in die Steckdose und nehmen Sie den Heizlüfter wieder in Betrieb.

Kippschutz

Der Kippschutz ist eine Sicherheitseinrichtung, die die Brandgefahr bei versehentlichem Umkippen minimieren soll.

Es handelt sich nicht um eine Auto-stopp- oder sonstige Komfortfunk-tion. Schalten Sie das Gerät immer aus, bevor Sie das Gerät anheben und umstellen. Der Kippschutz ist im Gerät eingebaut und daher weder sichtbar noch kann oder muss er bedient, gereinigt oder gewartet werden.

Der Kippschutz schaltet das Gerät aus, sobald das Gerät einige Grad aus seiner senkrechten Position geneigt wird.

Sobald der Heizlüfter wieder senkrecht auf einer festen Fläche steht, kann er wieder normal benutzt werden, muss aber wieder eingeschaltet werden.

Pflege

Reinigen

GEFAHR

• Der Heizlüfter darf nicht in Wasser oder andere Flüssigkeiten getaucht werden oder damit in Berührung kommen. Stromschlaggefahr!
  – Ziehen Sie den Netzstecker aus der Steckdose und lassen Sie den Heizlüfter abkühlen, bevor Sie ihn reinigen.

ACHTUNG

Verwenden Sie zum Reinigen keine aggressiven chemischen Reinigungsmittel, Scheuermittel, harte Schwämme, Stahlwolle o. Ä.

• Wischen Sie das Gerät mit einem weichen Tuch sauber.
• Die Gitteröffnungen können Sie mit einem Staubpinsel oder dem Staubsauger reinigen. Achten Sie dabei darauf, dass kein Staub in das Geräteinnere gelangt.
• Bewahren Sie den Heizlüfter bei längerem Nichtgebrauch an einem trockenen, für Kinder unzugänglichen Ort auf.

Batterie wechseln

Die Batterie muss gewechselt werden, wenn der Heizlüfter offensichtlich nicht mehr auf die Tastendrücke der Fernbedienung reagiert.

• Um die Batterie zu wechseln gehen Sie vor, wie ab Seite 46 beschrieben.
• Verwenden Sie ausschließlich den in den „Technischen Daten“ genannten Batterie-Typ.
• Beachten Sie die Entsorgungshinweise, siehe Seite 53.

Störung und Abhilfe

Fehler Mögliche Ursache und Abhilfe
Keine Funktion. - Stecker in der Steckdose?	- Überhitzungsschutz aktiv?(siehe Seite 50)- Der Kippschutz hat ausgelöst, siehe Abschnitt „Kippschutz“. Stellen Sie den Heizlüfter immer auf einen geeigneten und vollflächigen Untergrund.- Die Raumtemperatur ist höher als die eingestellte Temperatur. Stellen Sie eine höhere Temperatur ein.
Heizlüfter arbeitet aber es wird nicht warm.	- Wird im Display angezeigt? In diesem Modus ist die Heizfunktion deaktviert.Wählen Sie mit der Taste Mode die gewünschte Heizstufe aus.
Heizlüfter schaltet selbständig ab. -	Die eingestellte Zeit ist abgelaufen.- Die eingestellte Temperatur ist erreicht.
Heizlüfter schaltet selbständig ein.	- Die gemessene Temperatur ist unter die eingestellte Temperatur gefallen und der Heizlüfter schaltet sich automatisch ein, um den Raum wieder auf die eingestellte Temperatur aufzuheizen. Kein Fehler.
Der Heizlüfter schaltet nicht ab oder lässt sich nicht wie vorgesehen bedienen.	- Wenden Sie sich an eine Fachwerkstatt bzw. unser Service-Center.

Technische Daten

Stromversorgung: 230 V\~, 50 Hz

Schutzklasse II

Leistung: kleine Stufe: 1,1 kw / große Stufe: 2,2 kW

Einstellbarer Heizbereich: 6 °C bis 38 °C

Batterie Fernbedienung: CR2025 / 3 V / 5 mA

Umgebungsbedingungen: Temperatur: 0 °C bis 25 °C

Luftfeuchtigkeit: bis maximal 85 % (relativ)

Nennwärmeleistung P_nom : 2,2 kW

Hilfsstromverbrauch im

Bereitschaftszustand:

Regelungsoptionen:

0,00025

Raumtemperaturkontrolle

Betriebszeitbegrenzung

kW

mit

Da unsere Produkte ständig weiterentwickelt und verbessert werden, sind Design- und technische Änderungen möglich.

Diese Bedienungsanleitung kann auch als pdf-Datei von unserer Homepage www.gt-support.de heruntergeladen werden.

Entsorgen

Altgeräte dürfen nicht im normalen Hausmüll entsorgt werden. Entsprechend Richtlinie 2012/19/EU ist das Gerät am Ende seiner Lebensdauer einer geordneten Entsorgung zuzuführen. Dabei werden im Gerät enthaltene Wertstoffe der Wiederverwertung zugeführt und die Belastung der

Umwelt vermieden.

Geben Sie das Altgerät an einer Sammelstelle für Elektroschrott oder einem Wertstoffhof ab.

Entnehmen Sie vor der Entsorgung die Batterie aus dem Gerät und entsorgen Sie diese separat.

Batterien und Akkus gehören nicht in den Hausmüll. Jeder Verbraucher ist gesetzlich verpflichtet, Batterien und Akkus bei einer Sammelstelle seiner Gemeinde, seines Stadtteils oder im Handel abzugeben.

Alle Batterien und Akkus können dadurch einer umweltschonenden Entsorgung zugeführt werden. Batterien und Akkus, die Schadstoffe enthalten, sind durch dieses Zeichen und durch chemische Symbole gekennzeichnet (Pb für Blei).

Entsorgen Sie auch die Verpackungsmaterialien umweltgerecht, indem Sie diese sortenrein in die bereitgestellten Sammelbehälter geben.

Konformitätserklärung

Die Konformität des Produktes mit den gesetzlich vorgeschriebenen Standards wird gewährleistet. Die vollständige Konformitätserklärung finden Sie im Internet unter www.gt-support.de.

Mit diesem Symbol gekennzeichnete Produkte erfüllen alle anzuwendenden Gemeinschaftsvorschriften des Europäischen Wirtschaftsraums.

Das Siegel „Geprüfte Sicherheit“ (GS-Zeichen) bestätigt, dass dieser Artikel den Anforderungen des deutschen Produktsicherheitsgesetzes entspricht.

Angaben zu elektrischen Einzelraumheizgeräten
Modellkennung (en): GT-HL-05
Angabe Symbol Wert	Einheit	Angabe	Einheit
Wärmeleistung Nur bei elektrischen Speicherung				Einzelraumheizgeräten: Art der Regelung der Wärmezufuhr (bitte eine Möglichkeit auswählen)
Nennwärmeleistung	P_nom	2,2 kW	manuelle
Mindestwärmeleistung (Richtwert)	P_min	1,1 kW	manuelle	Regelung der Wärmezufuhr mit integriertem Thermostat		[nein]
Maximale kontinuierliche Wärmeleistung	P_max,c	2,2 kW	elektronische Regelung der Wärmezufuhr mit Rückmeldung der Raum- und/oder Außentemperatur			[nein]
Hilfsstromverbrauch Wärmeabgabe mit Geblässtätzung				unterstützung		[nein]
Bei Nennwärmeleistung	eI_max	N/A kW	Art der Wärmeleistung/Raumtemperaturkontrolle (bitte eine Möglichkeit auswählen)
Bei Mindestwärmeleistung	eI_min	N/A kW	einstufige Wärmeleistung, keine Raumtemperaturkontrolle			[nein]
Im Bereitschaftszustand	eI_SB	0,000 kW	zwei oder mehr manuelle Stufen, keine Raumtemperaturkontrolle			[nein]
				Raumtemperaturkontrolle mit mechanischem Thermostat		[nein]
				mit elektronischer Raumtemperaturkontrolle		[ja]
				elektronische Raumtemperaturkontrolle und Tageszeitregelung		[nein]
				elektronische Raumtemperaturkontrolle und Wochentagsregelung		[nein]
				Sonstige Regelungsoptionen (Mehrfachnennungen möglich)
				Raumtemperaturkontrolle mit Präsenzerkennung		[nein]
				Raumtemperaturkontrolle mit Erkennung offener Fenster		[nein]
				mit Fernbedienungsoption [nein]
				mit adaptiver Regelung des Heizbeginns		[nein]
				mit Betriebszeitbegrenzung [ja]
				mit Schwarzkugelsensor [nein]
Kontaktangaben:	Globaltronics GmbH & Co. KG, Domstr. 19, 20095 Hamburg, GERMANY

KLANTENSERVICE • SERVICE CLIENTS • KUNDENSERVICE (<<) 03 707 14 49 gt-support@ teknihall.be

Vertrieben durch (keine Serviceadresse!):

Globaltronics GmbH & Co. KG

Domstr. 19
