QCH 20002 TT - Chauffage QUIGG - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de chauffage	Chauffage électrique
Puissance	2000 W
Surface de chauffage	Jusqu'à 25 m²
Thermostat	Thermostat réglable
Modes de fonctionnement	Mode éco et mode confort
Dimensions	Dimensions compactes pour un rangement facile
Poids	Léger et facile à déplacer
Utilisation	Idéal pour les pièces à vivre, bureaux et chambres
Maintenance	Nettoyage régulier de la grille et des filtres
Sécurité	Protection contre la surchauffe et le basculement
Garantie	2 ans
Consommation énergétique	Classe énergétique A

FOIRE AUX QUESTIONS - QCH 20002 TT QUIGG

Comment allumer le chauffage QUIGG QCH 20002 TT ?

Pour allumer le chauffage, branchez-le sur une prise électrique, puis tournez le bouton de réglage de la température dans le sens des aiguilles d'une montre jusqu'à la position désirée.

Pourquoi le chauffage ne chauffe-t-il pas ?

Vérifiez si l'appareil est correctement branché et si la prise fonctionne. Assurez-vous également que le thermostat est réglé à une température supérieure à celle de la pièce.

Le chauffage fait un bruit étrange, que dois-je faire ?

Un bruit léger peut être normal lors du fonctionnement, mais si le bruit est fort ou inhabituel, débranchez l'appareil et contactez le service clientèle.

Comment nettoyer le chauffage QUIGG QCH 20002 TT ?

Débranchez l'appareil et utilisez un chiffon doux et sec pour nettoyer la surface. Ne jamais utiliser d'eau ou de produits abrasifs.

Le chauffage s'éteint tout seul, est-ce normal ?

Si le chauffage s'éteint après un certain temps, cela peut être dû à un mode de sécurité intégré. Vérifiez le manuel pour plus de détails sur les fonctions de sécurité.

Peut-on utiliser le chauffage dans une salle de bain ?

Non, le chauffage QUIGG QCH 20002 TT n'est pas conçu pour une utilisation dans des zones humides comme les salles de bain.

Quelle est la puissance du chauffage QUIGG QCH 20002 TT ?

La puissance du chauffage QUIGG QCH 20002 TT est de 2000 W.

Où puis-je trouver le manuel d'utilisation ?

Le manuel d'utilisation peut être téléchargé sur le site officiel de QUIGG ou demandé à notre service clientèle.

Quelle est la garantie du produit ?

Le chauffage QUIGG QCH 20002 TT est généralement couvert par une garantie de 2 ans. Consultez votre reçu pour plus d'informations.

MODE D'EMPLOI QCH 20002 TT QUIGG

Convecteur QCH 2000/2 TT

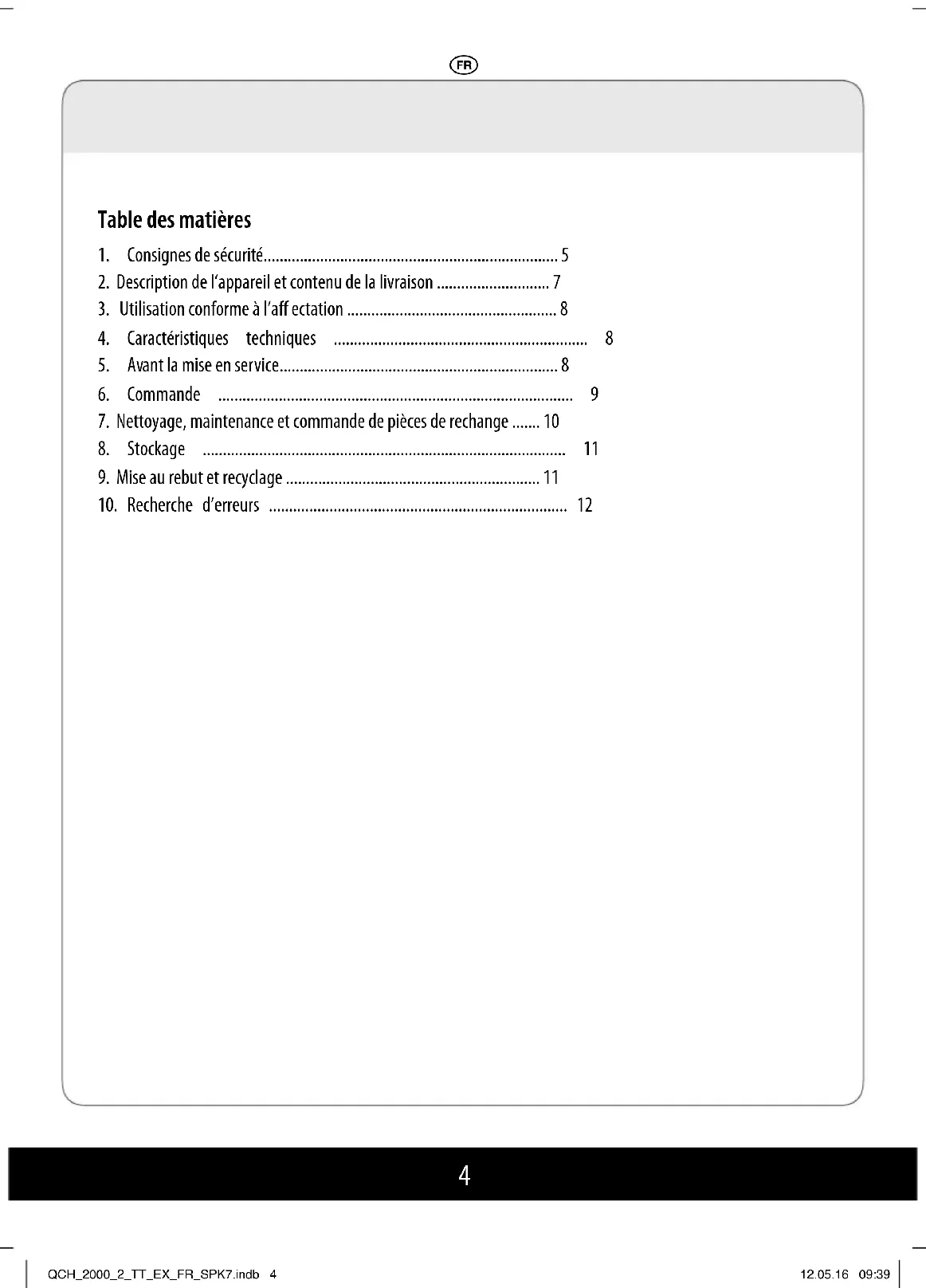

2. Description de l‘appareil et contenu de la livraison ............................ 7

3. Utilisation conforme à l’aff ectation .................................................... 8

7. Nettoyage, maintenance et commande de pièces de rechange ....... 10

Danger ! Lors de l’utilisation d’appareils, il faut respecter cer- taines mesures de sécurité afi n d’éviter des blessures et dommages. Veuillez donc lire attentivement ce mode d’emploi/ces consignes de sécurité. Veillez à le conser- ver en bon état pour pouvoir accéder aux informations à tout moment. Si l’appareil doit être remis à d’autres personnes, veillez à leur remettre aussi ce mode d’em- ploi/ces consignes de sécurité. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d’emploi et des consignes de sécurité. Ce mode d‘emploi peut être téléchargé également au format PDF sur internet à l‘adresse www.isc-gmbh.info. MISE EN GARDE: Pour éviter une surchauff e, ne pas couvrir l’appareil de chauff age.

1. Consignes de sécurité

Contrôlez si l’appareil a bien été livré dans un état irréprochable. En cas d’endommagement quel- conque, ne branchez pas l’appareil sur réseau.

Avant toute utilisation, il convient de contrôler si l’appareil, et en particulier le câble réseau n’est pas endommagé. En cas d’endommagements, veuil- lez-vous adresser à ISC GmbH.

Utilisez l’appareil uniquement dans des pièces fermées et sèches.

Danger! Ne jamais ouvrir l’appareil et toucher des parties conductrices sous tension.

Danger! Ne jamais plonger l’appareil dans l’eau ou tout autre liquide.

Ne pas utiliser cet appareil de chauffage à proximi- té d’une baignoire, d’une douche ou d’une piscine. L’appareil de chauffage doit être installé de façon telle que les interrupteurs et autres dispositifs de commande ne puissent pas être touchés par une personne dans la baignoire ou la douche.

Ne jamais commander l’appareil avec des mains mouillées.

Placez l’appareil de sorte que la fiche de contact soit toujours accessible.

Si l’appareil n’est pas utilisé pendant une longue durée, débranchez la fiche de contact !

L’appareil de chauffage ne doit pas être placé juste en dessous d’une prise de courant.

Le boitier peut chauffer fortement après une utilisation prolongée. Positionnez l’appareil de telle manière que personne ne puisse le toucher accidentellement.

Ne jamais poser l’appareil sur des moquettes ou tapis à poils longs.

L’appareil ne doit pas être mis en service dans des pièces dans lesquelles des substances dangereuses (par ex. des solvants, etc.) ou des gaz sont utilisés ou entreposés.

Éloignez les matières ou les gaz facilement inflam- mables de l’appareil.

Ne le mettez pas en service dans des pièces à risque d’incendie (par ex. où il y a des copeaux de bois).

Utiliser le chauffage uniquement avec le câble réseau complétement déroulé.

Ne convient pas pour être installé sur des conduites électriques fixes.

Ne pas utiliser l’appareil dans les endroits où sont détenus ou élevés des animaux.

Ne pas introduire de corps étrangers dans les ouvertures de l’appareil - risque d’électrocution et d’endommagement de l’appareil. QCH_2000_2_TT_EX_FR_SPK7.indb 5QCH_2000_2_TT_EX_FR_SPK7.indb 5 12.05.16 09:3912.05.16 09:39s

Les enfants et personnes sous l’effet de médica- ments ou de l’alcool doivent être maintenues à l’écart de l’appareil.

Les travaux de maintenance et les réparations doivent uniquement être effectués par un person- nel spécialisé autorisé.

Pour garantir la sécurité électrique, installez un disjoncteur à courant de défaut (RCD).

Ne pas utiliser l’appareil de chauffage dans la salle de bain.

Posez le câble réseau de manière qu’il soit impos- sible de trébucher dessus.

Ne passez pas le câble réseau au-dessus des pièces chaudes de l’appareil pendant son fonctionne- ment.

Ne débranchez jamais la fiche de contact de la prise en tirant le câble réseau ! Ne portez jamais l’appareil par le câble réseau et ne le déplacez pas en le tirant par le câble.

N’enroulez jamais le câble réseau autour de l’ap- pareil.

Ne coincez jamais le câble réseau, ne le tirez pas au-dessus d’arêtes acérées, de plaques de four brûlantes ni de flammes nues.

Avertissement : afin d’éviter une surchauffe de

l’appareil de chauffage, ne couvrez pas l’appareil de chauffage - Risque d’incendie ! Attention à l’icône sur l’appa- reil. (fig. 4).

Attention ! La mise en marche automatique du chauffage peut être dangereuse. Certains appareils qui ont été entre-temps couverts ou déplacés pourraient par exemple déclencher des incendies.

Cet appareil peut être utilisé par des enfants âgés d’au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d’expérience ou de connais- sance, s’ils (si elles) sont correctement surveillé(e) s ou si des instructions relatives à l’utilisation de l’appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l’entretien par l’usager ne doivent pas être effectués par des enfants sans surveillance.

Les enfants en-dessous de 3 ans doivent être tenus à l’écart sauf s’ils sont surveillés en permanence.

Il convient de maintenir à distance les enfants de moins de 3 ans, à moins qu’ils ne soient sous une surveillance continue. Les enfants âgés entre 3 ans et 8 ans doivent uniquement mettre l’appareil en marche ou à l’arrêt, à condition que ce dernier ait été placé ou installé dans une position nor- male prévue et que ces enfants disposent d’une surveillance ou aient reçu des instructions quant à l’utilisation de l’appareil en toute sécurité et en comprennent bien les dangers potentiels. Les en- fants âgés entre 3 ans et 8 ans ne doivent ni bran- cher, ni régler ni nettoyer l’appareil, et ni réaliser l’entretien de l’utilisateur. ATTENTION - Certaines parties de ce produit peuvent devenir très chaudes et provoquer des brûlures. Il faut prêter une attention particulière en présence d’enfants et de personnes vulnérables.

Attention - Quelques pièces du produit peuvent être brûlantes et causer des brûlures. Soyez particulièrement prudent lorsque des enfants et des personnes fragiles sont présents.

ATTENTION : afin d’éviter un risque dû à une remise à zéro involontaire du limiteur de température de protection, l’appareil ne doit pas être alimenté par un dispositif de commutation externe comme par exemple une minuterie ou être raccordé à un circuit électrique qui est allumé et éteint régulière- ment par un dispositif.

AVERTISSEMENT : cet appareil est équipé d’un

régulateur de thermostat réglable. Si le régulateur de thermostat est réglé sur la température la plus élevée, la régulation de la température ambiante QCH_2000_2_TT_EX_FR_SPK7.indb 6QCH_2000_2_TT_EX_FR_SPK7.indb 6 12.05.16 09:3912.05.16 09:39s

ne fonctionne pas. L’appareil de chauffage ne doit pas être utilisé dans les petites pièces dans les- quelles se trouvent des personnes qui ne peuvent quitter la pièce d’elles-mêmes, sauf dans le cas où elles sont constamment surveillées.

Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son service après- vente ou des personnes de qualification similaire afin d’éviter un danger.

Le raccordement électrique de cet appareil doit être effectué par un électricien agréé afin de respecter les règles d’Installations électriques de la norme NF C 15-100. Attention un moyen de déconnexion doit être prévu dans les canalisations fixes conformément aux règles d’installation lors du raccordement du radiateur.

Ne pas installer l’appareil: - en contact avec le mur ou avec le sol - près de rideaux ou matériaux inflammables ou combustibles ou de récipients sous pression. - sous une étagère.

La tension d’alimentation de l’appareil est de 230V~ 50/60 Hz. S’assurer que la ligne électrique est adaptée à la puissance de l’appareil (2000W). AVERTISSEMENT ! Lire tous les avertissements de sécurité et toutes les instructions. Ne pas suivre les avertissements et instructions peut donner lieu à un choc électrique, un incendie et/ou une blessure sérieuse. Conserver tous les avertissements et toutes les ins- tructions pour pouvoir s’y reporter ultérieurement.

2. Description de l‘appareil et contenu de

3. Régulateur de thermostat

4. Sortie d’air souffl age

5. Interrupteur souffl age

6. Interrupteur de niveau de chauff e 1

7. Interrupteur de niveau de chauff e 2

8. Matériel de montage

2.2 Volume de livraison

Ouvrez l’emballage et prenez l’appareil en le sor- tant avec précaution de l’emballage.

Retirez le matériel d’emballage tout comme les sécurités d’emballage et de transport (s’il y en a).

Vérifiez si la livraison est bien complète.

Contrôlez si l’appareil et ses accessoires ne sont pas endommagés par le transport.

Conservez l’emballage autant que possible jusqu’à la fin de la période de garantie. Attention ! L’appareil et le matériel d’emballage ne sont pas des jouets ! Il est interdit de laisser des enfants jouer avec des sacs et des fi lms en plastique et avec des pièces de petite taille. Ils risquent de les avaler et de s’étouff er !

3. Utilisation conforme à l’aff ectation

L’appareil peut être utilisé dans des pièces fermées comme chauff age supplémentaire. Exploitez unique- ment l’appareil lorsque celui-ci est placé sur le sol ou fi xé au mur tout en étant entièrement monté. Son exploitation sur une surface instable (par ex. un lit) est interdite. Tout montage sur un mur non portant ou infl ammable, incliné ou au plafond est interdit. L’appareil doit uniquement être utilisé conformément à son aff ectation ! Toute utilisation allant au-delà de cette aff ectation est considérée comme non conforme. Pour les dommages en résultant ou les blessures de tout genre, le fabricant décline toute responsabilité et l’utilisateur/l’opérateur est responsable. Veillez au fait que nos appareils, conformément au rè- glement, n’ont pas été conçus pour être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute responsabilité si l’appareil venait à être utilisé professionnellement, artisanalement ou par des sociétés industrielles, tout comme pour toute activité équivalente.

4. Caractéristiques techniques

Tension nominale : ............................. 230 V~ 50/60 Hz Puissance de chauff age : .................................. 2000 W Régulateur de thermostat : ............ Réglable en continu Catégorie de protection : ............................................. I Dimensions de l’appareil sans pieds env. : ................................. 59 x 12 x 37,5 cm

5. Avant la mise en service

Montage Avertissement ! L’appareil peut être posé tous côtés libres dans la pièce ou contre un mur. Il faut respecter les espaces mini- mums. L’appareil peut être exploité uniquement en position verticale et complètement monté. Respectez le point 1 - Instructions de sécurité. a) Montage mobile (fi g. 2) Respectez les distances minimales de 230 mm sur les côtés et de 650 mm à l’avant et vers le haut par rapport au boîtier. Attention ! Afi n d’éviter les endommagements, placez l’appareil de chauff age sur un support moelleux (par ex. tapis) pour monter les pieds. Pendant le montage, veillez à ce que les pieds soient montés du bon côté (encoche vers l’intérieur) avec 4 vis (A). Utilisez le convecteur exclusivement en position ver- ticale. Il doit être utilisé uniquement avec les pieds correctement fi xés. b) Montage mural (fi xe) (fi g. 3) Attention ! Assurez-vous qu’aucun câble ni aucune ins- tallation ne se trouve dans la zone des trous de perçage (p. ex. des conduits d’eau). Veillez à ce que l’appareil soit fi xé de manière solide et verticale au mur. Utilisez uniquement du matériel de fi xation adapté sur un mur solide. Les chevilles et vis jointes conviennent : au béton, à la pierre naturelle à grainure fi ne, à la brique pleine, à la brique pleine sillico-calcaire, à la brique pleine en béton léger et au béton cellulaire (béton-gaz). QCH_2000_2_TT_EX_FR_SPK7.indb 8QCH_2000_2_TT_EX_FR_SPK7.indb 8 12.05.16 09:3912.05.16 09:39s

Respectez les distances minimales de 230 mm sur les côtés et de 650 mm à l’avant et vers le haut par rapport au boîtier. La hauteur de montage (arête supérieure chauff age) doit être inférieure à 180 cm.

En cas de montage mural, ne pas monter les pieds d’appui.

Lors du choix du lieu de montage, en présence de plinthes, veillez à ce que la distance minimale jusqu’au boîtier ou la hauteur du montage soit dé- terminée à partir de l’arête supérieur de la plinthe.

Percez ensuite les deux trous de fixation Ø 6 mm. Marquez le centre des trous à l’horizontal à une distance de 416 mm et à 580 mm minimum au-dessus du sol, puis percez.

Vissez une équerre de fixation au mur à gauche et à droite.

Les équerres restantes se fixent avec deux vis courtes en lieu et place des pieds sur la partie infé- rieure du convecteur. Elles servent d’entretoises par rapport au mur.

Suspendez le convecteur au mur en accrochant les équerres dans les fentes.

La fiche de prise de courant doit être coupé du câble d’alimentation lorsque l’appareil est installé à poste fixe. Le convecteur doit être installé de fa- çon telle que les interrupteurs et autres dispositifs de commande ne puissent pas être touchés par une personne dans la baignoire ou la douche.Pour l’installation adressez-vous à un professionnel qua- lifié. L’appareil doit être branché selon les règles de l’art et conformément aux normes nationales pour les installations électriques (NF C 15-100). Avant d’installer l’appareil, s’assurer qu’il n’est pas alimenté électriquement et que l’interrupteur général de l’installation est sur “O“.Un moyen de déconnexion doit être prévu dans les canalisations fixes conformément aux règles d’installation. L’installation électrique doit être dotée d’un inter- rupteur électromécanique omnipolaire, protégé par un disjoncteur différentiel à courant résiduel de 30 mA (DDR).

Attention ! Contrôlez, avant la mise en service, si la tension présente correspond bien à celle indiquée sur la plaque de données de l’appareil. Veuillez respecter les consignes de sécurité du point 1. Lors de la première mise en service ou après un arrêt prolongé de l’appareil, il est possible qu’une odeur se dégage brièvement. Ceci n’est pas une défaillance.

6.1 Interrupteur pour puissance de chauff age

puissance de chauffage faible - allumer l’interrup- teur (pos. 6)

puissance de chauffage modérée - allumer l’inter- rupteur (pos. 7)

puissance de chauffage élevée - allumer l’interrup- teur (pos. 6) et (pos. 7)

6.2 Régulateur de thermostat/Régulateur ambiant

(fi g. 1/pos. 3) Activez la puissance de chauff e souhaitée à l’aide des deux interrupteurs de fonctionnement. Tournez le régulateur sur « MAX »jusqu’à ce que la température ambiante souhaitée soit atteinte. Ensuite, tournez le régulateur dans le sens inverse jusqu’à entendre nette- ment un clic. Le régulateur à thermostat met automa- tiquement l’élément de chauff age en et hors circuit et assure une température ambiante constante. QCH_2000_2_TT_EX_FR_SPK7.indb 9QCH_2000_2_TT_EX_FR_SPK7.indb 9 12.05.16 09:3912.05.16 09:39s

La condition préalable pour cela est que l’appareil de chauff age soit pourvu d’une puissance calorifi que suffi - sante pour le volume à chauff er. Remarque : Position « MIN » = position anti-gel

6.3 Interrupteur souffl age (fi g. 1/pos. 5)

Allumer/éteindre le souffl age (sortie d’air fi g. 1/pos. 4) Remarque : le souffl age fonctionne uniquement lorsque le régulateur de thermostat est allumé, c’est à dire que la température ambiante réglée sur le régula- teur de thermostat est plus élevée que la température ambiante eff ective. Le souffl age peut être utilisé avec puissance de chauff e (souffl age chaud) ou sans puis- sance de chauff e (souffl age froid). Les objets doivent être maintenus à une distance d’au minimum 1 m de la sortie d’air.

6.4 Minuterie (fi g. 1/pos. 2)

La minuterie fonctionne uniquement tant que le convecteur est branché sur la tension réseau. Le convecteur s’allume avec l’interrupteur intégré dans la minuterie. Ce-faisant, les positions suivantes ont la signifi cation suivante : position « I » = le convecteur peut être uniquement allumé/éteint manuellement. position « symbole heure » = mode automatique, le convecteur peut être allumé/éteint automatiquement. Plusieurs phases de chauff e peuvent être programmées avec la minuterie. Pour le mode automatique, réglez l’heure correcte en tournant la graduation dans le sens des aiguilles d’une montre. La fl èche sur la minuterie montre l’heure qui a été paramétrée. L’heure de mise en marche peut être réglée en sortant les segments, l’heure de mise hors circuit peut être réglée en enfon- çant les segments. Chaque segment correspond à une durée de 15 minutes. Le programme paramétré se répète toutes les 24 heures.

6.5 Protection contre la surchauff e

L’appareil s’éteint automatiquement en cas de sur- chauff e. Si c’est le cas, éteignez l’appareil, débranchez la fi che de contact et laissez refroidir quelques minutes. Après élimination de l’origine (par ex. grille d’aération recouverte) l’appareil peut être mis à nouveau en cir- cuit. Si la protection contre la surchauff e se déclenche une nouvelle fois, veuillez contacter votre service après- vente en Allemagne ISC GmbH.

7. Nettoyage, maintenance et commande

de pièces de rechange Danger ! Retirez la fi che de contact avant tous travaux de net- toyage.

Avant d’entamer des travaux de nettoyage et de maintenance, l’appareil doit être mis hors circuit, déconnecté du réseau électrique et refroidi.

Faites effectuer les travaux de maintenance et de réparation exclusivement par un atelier de travaux électriques ou par l’entreprise ISC GmbH.

Le câble réseau doit être régulièrement contrôlé pour détecter d’éventuels défauts ou endom- magements. Un câble réseau endommagé doit uniquement être remplacé par un(e) spécialiste électricien(ne) ou par l’entreprise ISC GmbH en prenant en considération les prescriptions corres- pondantes.

Pour nettoyer le bâti, utilisez un chiffon légère- ment humide.

Aucune autre pièce à l’intérieur de l’appareil n’a besoin de maintenance.

7.3 Commande de pièces de rechange

Pour les commandes de pièces de rechange, veuillez indiquer les références suivantes:

No. d’article de l’appareil

No. de pièce de rechange de la pièce requise Vous trouverez les prix et informations actuelles à l’adresse www.isc-gmbh.info

Entreposez l’appareil et ses accessoires dans un endroit sombre, sec, à l’abri du gel et inaccessible aux enfants. La température de stockage optimale est comprise entre 5 et 30 °C. Conservez l’appareil dans l’emballage d’origine. Attention ! Le bon de garantie est joint séparément.

9. Mise au rebut et recyclage

L‘appareil se trouve dans un emballage permettant d‘éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être réintroduit dans le circuit des matières premières. L‘appareil et ses accessoires sont en matériaux divers, comme par ex. des métaux et ma- tières plastiques. Les appareils défectueux ne doivent pas être jetés dans les poubelles domestiques. Pour une mise au rebut conforme à la réglementation, l‘appareil doit être déposé dans un centre de collecte approprié. Si vous ne connaissez pas de centre de collecte, veuillez vous renseigner auprès de l‘administration de votre commune. QCH_2000_2_TT_EX_FR_SPK7.indb 11QCH_2000_2_TT_EX_FR_SPK7.indb 11 12.05.16 09:3912.05.16 09:39s

10. Recherche d’erreurs

Le tableau suivant indique des symptômes d’erreurs et décrit comment vous pouvez y remédier, s’il arrive que votre appareil ne marche pas. Si malgré cela, vous n’arrivez pas à localiser le problème et à l’éliminer, adressez-vous à votre service après-vente. Dérangement Origine Dépannage L'appareil ne chauff e pas - La fi che de contact n’est pas bran- chée. - Le régulateur du thermostat est réglé trop bas. - La protection contre la surchauff e s’est déclenchée. - Branchez la fi che de contact. - Tournez le régulateur du thermos- tat à droite sur une température plus élevée. - Consultez le paragraphe 6.5. Le souffl age ne fonctionne pas - L’interrupteur de souffl age est éteint. - L’interrupteur de souffl age est allumé. QCH_2000_2_TT_EX_FR_SPK7.indb 12QCH_2000_2_TT_EX_FR_SPK7.indb 12 12.05.16 09:3912.05.16 09:39s

Uniquement pour les pays de l’Union Européenne Ne jetez pas les outils électriques dans les ordures ménagères! Selon la norme européenne 2012/19/CE relative aux appareils électriques et systèmes électroniques usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à part et apportés à un recyclage respectueux de l’environnement. Possibilité de recyclage en alternative à la demande de renvoi : Le propriétaire de l’appareil électrique est obligé, en guise d’alternative à un envoi en retour, à contribuer à un recy- clage eff ectué dans les règles de l’art en cas de cessation de la propriété. L’ancien appareil peut être remis à un point de collecte dans ce but. Cet organisme devra l’éliminer dans le sens de la Loi sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies sans composants électroniques. Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même sous forme d’extraits, est uniquement permise une fois l’accord explicite de l’ISC GmbH obtenu. Sous réserve de modifi cations techniques QCH_2000_2_TT_EX_FR_SPK7.indb 13QCH_2000_2_TT_EX_FR_SPK7.indb 13 12.05.16 09:3912.05.16 09:39Liu/Product-ManagementWeichselgartner/General-Manager
