1168730 - Multiprise BRENNENSTUHL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Fiche de protection différentielle mobile (PRCD)
Marque	Brennenstuhl
Modèle	1168730
Catégorie	Multiprise / Fiche de protection
Alimentation	230 V CA, 50 Hz
Courant de défaut nominal (IΔN)	30 mA
Temps de déclenchement max.	30 ms
Courant de court-circuit max.	500 A
Température ambiante	-25 °C à +40 °C
Classe de protection	I
Indice de protection	IP54
Rupture	2 pôles
Dimensions (L x l x H)	Environ 90 x 60 x 50 mm
Poids	Environ 150 g
Fonctions principales	Protection différentielle portable avec boutons TEST et RESET, indicateur rouge de fonctionnement, mise hors tension en cas de défaut
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser d'eau ni de solvants ; vérifier périodiquement le fonctionnement avec le bouton TEST
Sécurité	Ne pas utiliser si le test échoue ; ne pas brancher d'appareils nécessitant une alimentation permanente (réfrigérateurs, etc.) ; après coupure de courant, réarmer avec RESET
Pièces détachées et réparabilité	Non disponibles ; l'appareil n'est pas réparable ; en cas de défaut, remplacer l'ensemble
Contenu de la livraison	Fiche de protection différentielle, notice d'utilisation

FOIRE AUX QUESTIONS - 1168730 BRENNENSTUHL

Comment tester le fonctionnement du dispositif de protection ?

Appuyez sur le bouton TEST. Vous devez entendre un déclic et la marque rouge dans la fenêtre de contrôle doit disparaître. Si ce n'est pas le cas, n'utilisez pas l'appareil et faites-le vérifier.

Que faire si le voyant rouge ne s'allume pas après avoir appuyé sur RESET ?

Assurez-vous que la prise murale est alimentée. Si le voyant reste éteint, le dispositif est peut-être défectueux. Ne pas utiliser et remplacer l'appareil.

Puis-je utiliser cette fiche de protection avec un réfrigérateur ou un congélateur ?

Non, car une coupure de courant prolongée (par déclenchement intempestif) pourrait endommager les aliments. Ces appareils nécessitent une alimentation permanente.

Que faire après une coupure de courant ?

Après le rétablissement du courant, appuyez sur le bouton RESET pour réarmer le dispositif. Le voyant rouge doit réapparaître.

La fiche peut-elle être utilisée en extérieur ?

Oui, grâce à l'indice de protection IP54, elle résiste aux projections d'eau et à la poussière, mais ne doit pas être immergée.

Quelle est la différence entre IΔN 30 mA et 300 mA ?

Un IΔN de 30 mA offre une protection des personnes (seuil de sécurité), tandis que 300 mA est surtout une protection matérielle contre les incendies.

Le dispositif remplace-t-il une mise à la terre ?

Non, il ne remplace pas les mesures de protection standard. Il doit être utilisé en complément d'une installation correctement reliée à la terre.

Comment nettoyer la fiche de protection ?

Débranchez-la et essuyez avec un chiffon sec. N'utilisez jamais d'eau, de solvants ou de produits abrasifs.

Puis-je brancher une rallonge sur cette fiche ?

Il est recommandé de brancher la fiche de protection directement sur la prise murale pour garantir son efficacité. Une rallonge peut réduire la protection.

Que faire si le bouton TEST ne produit aucun déclic ?

Cela indique un dysfonctionnement. Arrêtez immédiatement d'utiliser l'appareil et faites-le vérifier par un professionnel. Ne tentez pas de le réparer vous-même.

MODE D'EMPLOI 1168730 BRENNENSTUHL

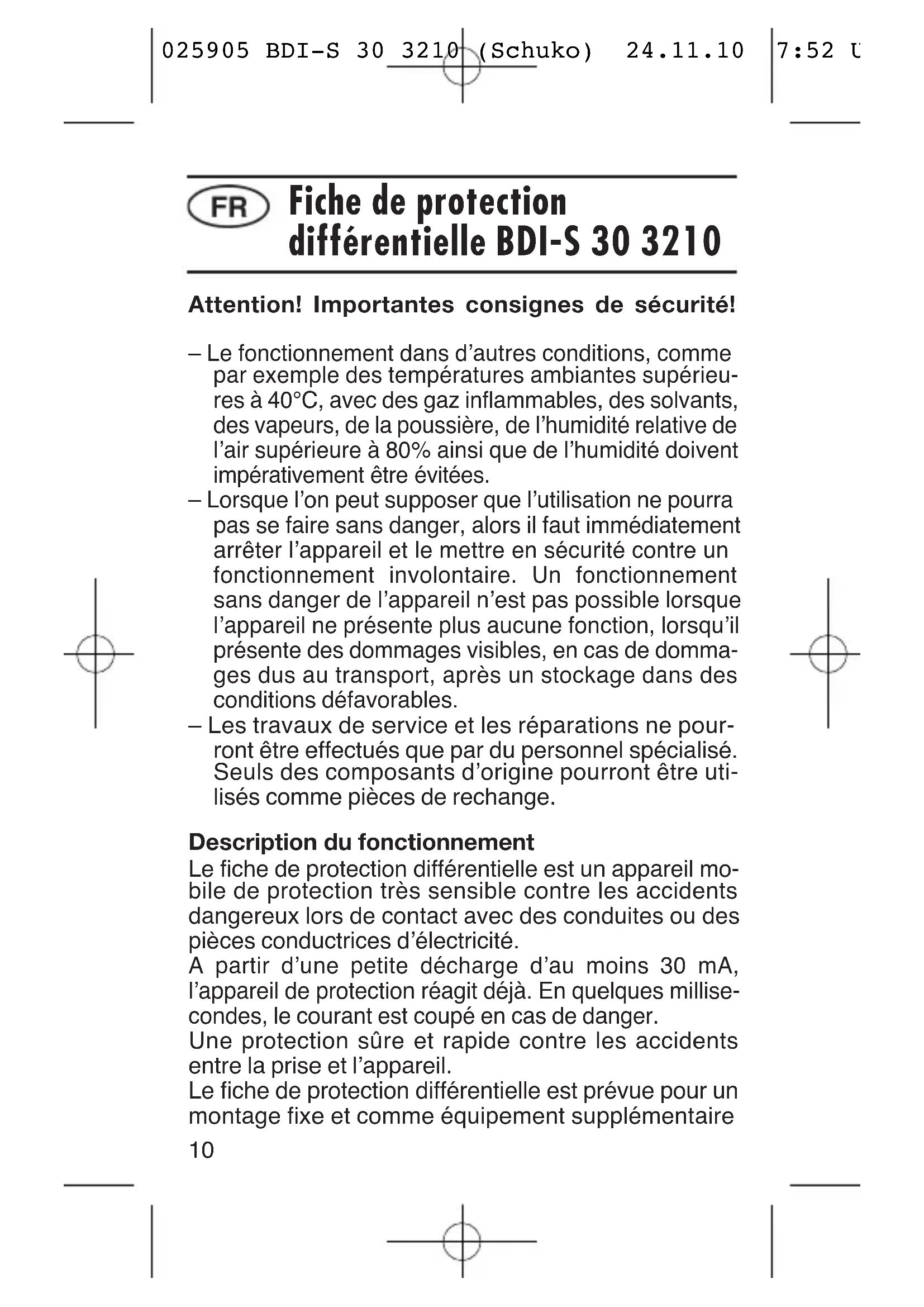

Fiche de protection différentielle BDI-S 30 3210

Attention! Importantes consignes de sécurité!

• Le fonctionnement dans d'autres conditions, comme par exemple des températures ambiantes supérieures à 40°C, avec des gaz inflammables, des solvants, des vapeurs, de la poussière, de l'humidité relative de l'air supérieure à 80% ainsi que de l'humidité doivent impérativement être évitées.
• Lorsque l'on peut supposer que l'utilisation ne pourra pas se faire sans danger, alors il faut immédiatement arrêter l'appareil et le mettre en sécurité contre un fonctionnement involontaire. Un fonctionnement sans danger de l'appareil n'est pas possible lorsque l'appareil ne présente plus aucune fonction, lorsqu'il présente des dommages visibles, en cas de domma-ges dus au transport, après un stockage dans des conditions défavorables.
• Les travaux de service et les réparations ne pourront être effectués que par du personnel spécialisé. Seuls des composants d'origine pourront être utilisés comme pièces de rechange.

Description du fonctionnement

Le fiche de protection différentielle est un appareil mobile de protection très sensible contre les accidents dangereux lors de contact avec des conduites ou des pièces conductrices d'électricité.

A partir d'une petite décharge d'au moins 30 mA, l'appareil de protection réagit déjà. En quelques millisecondes, le courant est coupé en cas de danger.

Une protection sûre et rapide contre les accidents entre la prise et l'appareil.

Le fiche de protection différentielle est prévue pour un montage fixe et comme équipement supplémentaire

permanent d'appareils électriques utilisés fréquemment. Chez certains des modèles, un câble est déjà raccordé. Dans ces cas-là, le point 1 de la mise en service ne s'applique pas.

Mise en service

1. Faire brancher le fiche de protection différentielle à la place d'une prise normale de branchement par un spécialiste autorisé qui fera le raccordement avec le câble de l'appareil ou la rallonge. Veiller impérativement à ce que le fil vert/jaune soit monté sur la vis marquée du symbole de la terre
2. Brancher le fiche de protection différentielle uniquement directement sur la prise murale. L'appareil électrique branché devra être arrêté lors du branchement de la protection.
3. Mettre le fiche de protection différentielle en marche en appuyant sur la touche RESET. Dans la fenêtre de contrôle au-dessus de la touche RESET apparaît une marque rouge.
4. Pour effectuer un contrôle de fonctionnement, appuyer sur la touche TEST. On doit entendre clairement un bruit de mise en marche et la marque rouge dans la fenêtre de contrôle ne doit plus être visible.
5. L'appareil ne doit pas être utilisé lorsque ce bruit de mise en marche n'est pas audible et que la marque rouge est encore visible.
6. Lorsque le test a réussi, appuyer de nouveau sur la touche RESET. L'appareil est maintenant prêt à fonctionner.

Important!

Pour le contrôle du fonctionnement: appuyer de temps en temps sur le bouton de test et effectuer le contrôle de fonctionnement comme décrit ci-dessus.

Après une interruption d'électricité, remettre en marche le fiche de protection différentielle!

Le fiche de protection différentielle ne convient pas aux appareils pour lesquels une longue mise hors service peut provoquer des dommages (p. ex. les réfrigérateurs, les congélateurs, etc.)!

Cet fiche de protection différentielle ne remplace pas les mesures de protection normalement nécessaires!

Caractéristiques techniques

Fréquence du réseau: 50 Hz

IAN: 30 mA

Temps de déclenchement maxi: 30 ms

Courant de court-circuit

maxi. autorisé: 500 A

Température ambiante: -25 °C - +40 °C

Catégorie de protection: I

Type de protection IP 54

Rupture à 2 pôles

Contenu de la livraison:

Fiche de protection

différentielle avec

notice d'utilisation

Sous réserve de modifications techniques.
