Produkttyp	Mobile Fehlerstrom-Schutzeinrichtung (PRCD)
Marke	Brennenstuhl
Modell	1168730
Kategorie	Mehrfachsteckdose / Schutzstecker
Stromversorgung	230 V AC, 50 Hz
Nennfehlerstrom (IΔN)	30 mA
Maximale Auslösezeit	30 ms
Maximaler Kurzschlussstrom	500 A
Umgebungstemperatur	-25 °C bis +40 °C
Schutzklasse	I
Schutzart	IP54
Abschaltung	2-polig
Abmessungen (L x B x H)	Ca. 90 x 60 x 50 mm
Gewicht	Ca. 150 g
Hauptfunktionen	Tragbarer Fehlerstromschutz mit TEST- und RESET-Taste, rote Betriebsanzeige, Abschaltung bei Fehler
Wartung und Reinigung	Mit einem trockenen Tuch reinigen; kein Wasser oder Lösungsmittel verwenden; Funktion regelmäßig mit der TEST-Taste überprüfen
Sicherheit	Nicht verwenden, wenn der Test fehlschlägt; keine Geräte mit Dauerstrombedarf (Kühlschränke usw.) anschließen; nach Stromausfall mit RESET zurücksetzen
Ersatzteile und Reparierbarkeit	Nicht verfügbar; das Gerät ist nicht reparierbar; bei Defekt das gesamte Gerät ersetzen
Lieferumfang	Fehlerstrom-Schutzstecker, Bedienungsanleitung

Häufig gestellte Fragen - 1168730 BRENNENSTUHL

Wie testet man die Funktion der Schutzeinrichtung?

Drücken Sie die TEST-Taste. Sie sollten ein Klicken hören und die rote Markierung im Kontrollfenster sollte verschwinden. Wenn nicht, verwenden Sie das Gerät nicht und lassen Sie es überprüfen.

Was tun, wenn die rote Leuchte nach Drücken von RESET nicht leuchtet?

Stellen Sie sicher, dass die Steckdose Strom führt. Wenn die Leuchte aus bleibt, ist das Gerät möglicherweise defekt. Nicht verwenden und Gerät ersetzen.

Kann ich diesen Schutzstecker mit einem Kühlschrank oder Gefrierschrank verwenden?

Nein, da eine längere Unterbrechung (durch Fehlauslösung) die Lebensmittel beschädigen könnte. Diese Geräte benötigen eine Dauerstromversorgung.

Was tun nach einem Stromausfall?

Nach Wiederkehr der Spannung drücken Sie die RESET-Taste, um das Gerät zurückzusetzen. Die rote Leuchte sollte wieder erscheinen.

Kann der Stecker im Freien verwendet werden?

Ja, dank der Schutzart IP54 ist er gegen Spritzwasser und Staub geschützt, darf aber nicht untergetaucht werden.

Was ist der Unterschied zwischen IΔN 30 mA und 300 mA?

Ein IΔN von 30 mA bietet Personenschutz (Sicherheitsschwelle), während 300 mA hauptsächlich Brandschutz für die Anlage ist.

Ersetzt das Gerät eine Erdung?

Nein, es ersetzt nicht die Standard-Schutzmaßnahmen. Es muss zusätzlich zu einer ordnungsgemäß geerdeten Installation verwendet werden.

Wie reinigt man den Schutzstecker?

Ziehen Sie den Stecker ab und wischen Sie ihn mit einem trockenen Tuch ab. Verwenden Sie niemals Wasser, Lösungsmittel oder Scheuermittel.

Kann ich ein Verlängerungskabel an diesen Stecker anschließen?

Es wird empfohlen, den Schutzstecker direkt an die Steckdose anzuschließen, um seine Wirksamkeit zu gewährleisten. Ein Verlängerungskabel kann den Schutz verringern.

Was tun, wenn die TEST-Taste kein Klicken erzeugt?

Dies weist auf eine Fehlfunktion hin. Beenden Sie sofort die Verwendung des Geräts und lassen Sie es von einem Fachmann überprüfen. Versuchen Sie nicht, es selbst zu reparieren.

BEDIENUNGSANLEITUNG 1168730 BRENNENSTUHL

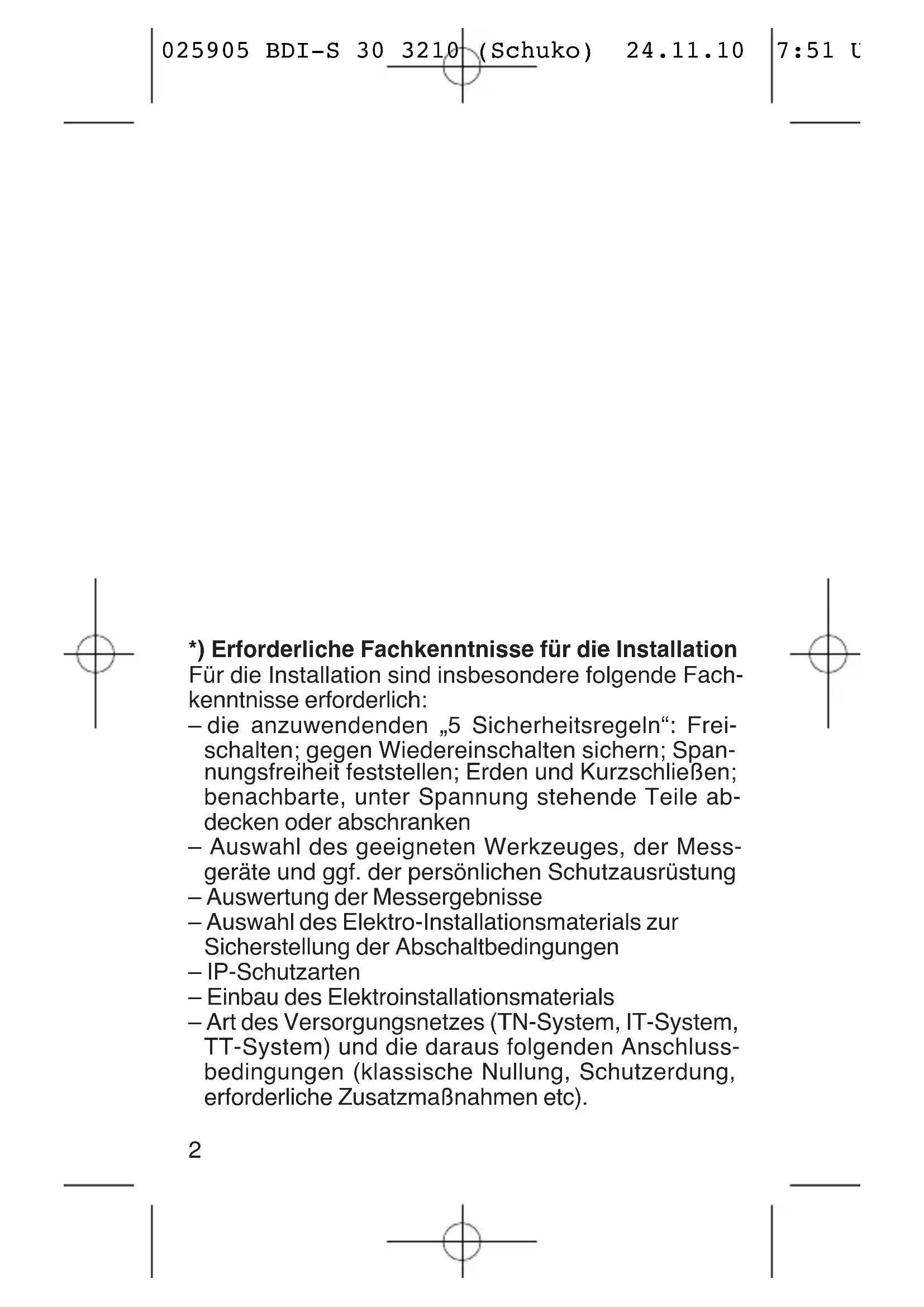

\*) Erforderliche Fachkenntnisse für die Installation

Für die Installation sind insbesondere folgende Fachkenntnisse erforderlich:

– die anzuwendenden „5 Sicherheitsregeln“: Freischalten; gegen Wiedereinschalten sichern; Spannungsfreiheit feststellen; Erden und Kurzschließen; benachbarte, unter Spannung stehende Teile abdecken oder abschranken
- Auswahl des geeigneten Werkzeuges, der Messgeräte und ggf. der persönlichen Schutzausrüstung
– Auswertung der Messergebnisse
– Auswahl des Elektro-Installationsmaterials zur Sicherstellung der Abschaltbedingungen
- IP-Schutzarten
– Einbau des Elektroinstallationsmaterials
– Art des Versorgungsnetzes (TN-System, IT-System, TT-System) und die daraus folgenden Anschlussbedingungen (klassische Nullung, Schutzerdung, erforderliche Zusatzmaßnahmen etc).

DE

Personenschutz-Stecker

BDI-S 30 3210

Achtung! Wichtige Sicherheitshinweise!

• Der Betrieb unter anderen Umgebungsbedingungen, wie z.B. Umgebungstemperaturen über 40°C, brennbare Gase, Lösungsmittel, Dämpfe, Staub, Luftfeuchtigkeit über 80% rel., sowie Nässe ist unter allen Umständen zu vermeiden.
• Wenn anzunehmen ist, daß ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät unverzüglich außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern.
  Ein gefahrloser Betrieb ist nicht mehr anzunehmen, wenn das Gerät keine Funktion mehr zeigt, sichtbare Beschädigungen aufweist, bei Transportbeschädigungen, nach Lagerung unter ungünstigen Verhältnissen.
  – Servicearbeiten und Reparaturen dürfen nur von autorisiertem Fachpersonal durchgeführt werden. Es dürfen nur Originalbauelemente als Ersatz verwendet werden.

Hinweis!

Installation nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!*) Durch eine unsachgemäße Installation gefährden Sie:

- Ihr eigenes Leben;

- das Leben der Nutzer der elektrischen Anlage.

Mit einer unsachgemäßen Installation riskieren Sie schwere Sachschäden, z.B. durch Brand.

Es droht für Sie die persönliche Haftung bei Personen- und Sachschäden.

Wenden Sie sich an einen Elektroinstallateur!

Funktionsbeschreibung

Der elektronische Personenschutz-Stecker ist ein hochempfindliches, mobiles Schutzgerät gegen gefährliche Unfälle durch Berühren stromführender Leitungen oder Teile.

Schon bei kleinen Leckströmen von mindestens 30 mA reagiert das Schutzgerät. Innerhalb von wenigen Millisekunden wird bei Gefahr der Strom unterbrochen.

Sicherer und schneller Unfallschutz zwischen Steck-dose und Gerät.

Der Personenschutz-Stecker eignet sich zur festen Montage und als ständige Zusatzausstattung häufig gebrauchter Elektrogeräte. Bei einigen Modellen ist bereits ein Kabel angeschlossen. In diesen Fällen entfällt Punkt 1 der Inbetriebnahme.

Inbetriebnahme

1. Den Personenschutz-Stecker anstelle eines normalen Anschlußsteckers von autorisiertem Fachpersonal an das Geräte- oder Verlängerungskabel vorschriftsmäßig anschließen lassen.
   Unbedingt darauf achten, daß der grün-gelbe Anschluß an der mit dem Erdsymbol gekennzeichneten Schraube montiert wird.

2. Den Personenschutz-Stecker nur direkt an der Wandsteckdose einstecken. Das angeschlossene elektrische Gerät sollte beim Einstecken des Schutzschalters ausgeschaltet sein.

3. Den Personenschutz-Stecker durch Druck auf die RESET-Taste einschalten. Im Kontrollfenster über der RESET-Taste erscheint eine rote Markierung.

4. Zur Funktionskontrolle nun die TEST-Taste drücken. Es muß ein deutliches Schaltgeräusch zu hören sein und die rote Markierung im Kontrollfenster ist nicht mehr sichtbar.

5. Das Gerät darf nicht benutzt werden, wenn dieses Schaltgeräusch nicht zu hören ist und weiterhin die rote Markierung sichtbar ist.
6. Nach störungsfreiem Test erneut die RESET-Taste drücken. Das Gerät ist nun betriebsbereit.

Wichtig!

Zur Funktionskontrolle: Gelegentlich Testknopf drücken und Funktionskontrolle wie o.a. durchführen.

Nach Stromunterbrechung Personenschutzstecker erneut einschalten.

Der Personenschutz-Stecker eignet sich nicht für Geräte, bei denen eine längere Außerbetriebsetzung Folgeschäden verursachen kann (z.B. Kühlschränke, Tiefkühltruhen usw.).

Dieser Personenschutz-Stecker ersetzt nicht die sonst erforderlichen Schutzmaßnahmen!

Technische Daten

Nennspannung: 230 V \~

Netzfrequenz: 50 Hz

IAN: 30 mA

Auslösezeit max.: 30 ms

Nennaufnahme: max. 3680 W

Nennstrom: 16 A

max. zulässiger

Kurzschlußstrom: 500 A

Umgebungstemperatur: -25 °C - +40 °C

Schutzklasse: I

Schutzart: IP 54

2-polige Netztrennung

Lieferumfang: Personenschutz-Stecker

mit Anleitung

CE

Technische Änderungen vorbehalten.

GB

Circuit breaker safety plug BDI-S 30 3210
