BEDIENUNGSANLEITUNG BDIS 30 3210 BRENNENSTUHL

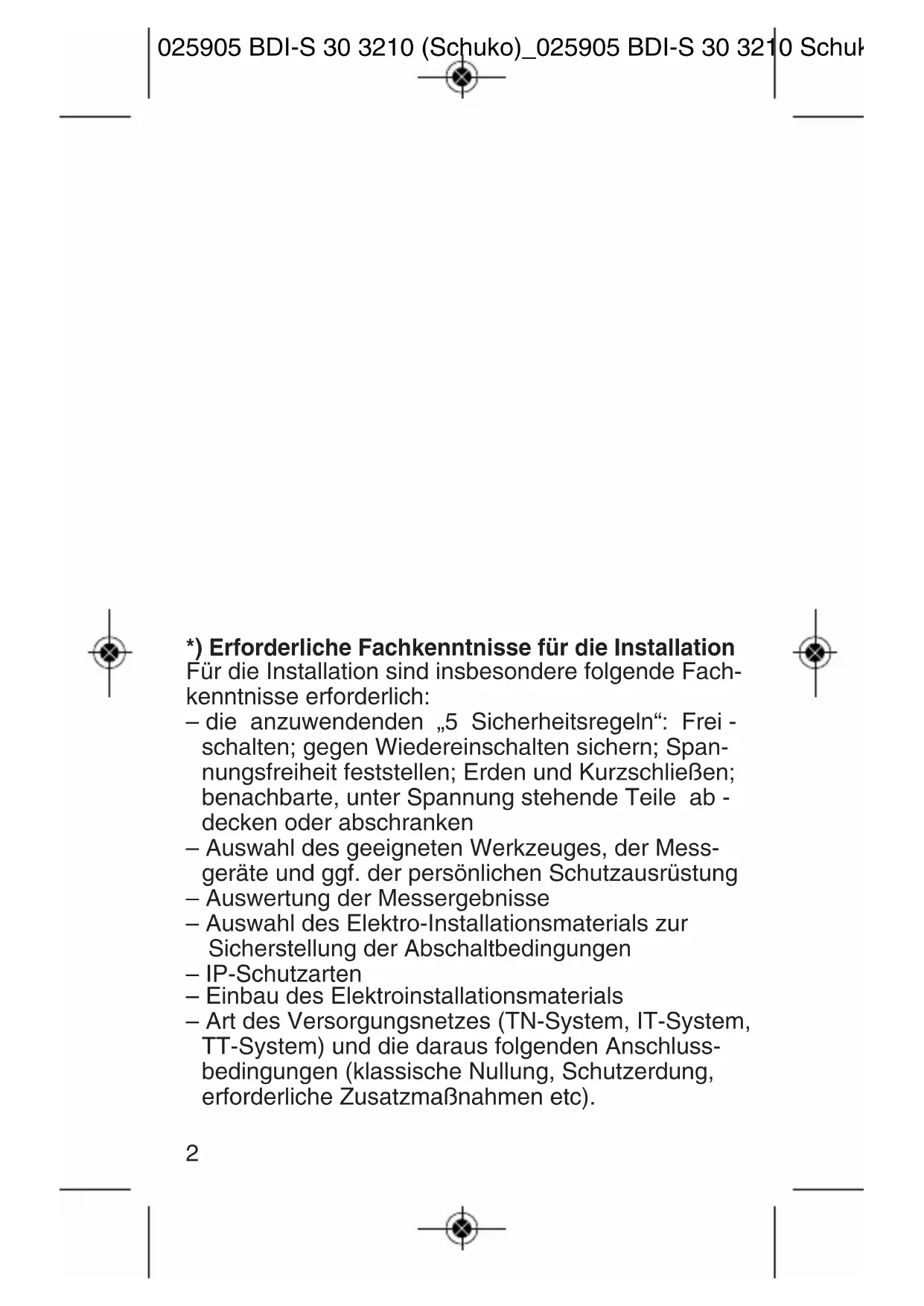

*) Erforderliche Fachkenntnisse für die Installation
Für die Installation sind insbesondere folgende Fachkenntnisse erforderlich:
- die anzuwenden „5 Sicherheitsregeln“: Freischalten; gegen Wiedereinschalten sichern; Spannungsfreiheit feststellen; Erden und Kurzschlieben; benachbarte, unter Spannung stehende Teile abdecken oder abschranken
- Auswahl des geeigneten Werkzeuges, der Messer-gerate und ggf. der persönlichen Schutzausrüstung
-Auswertung der Messergebnisse - Auswahldes Elektro-Installationsmaterialszur Sicherstellung der Abschaltbedingungen
- IP-Schutzarten
- Einbau des Elektroinstallationsmaterials
- Art des Versorgungsnetzes (TN-System, IT-System, TT-System) und die daraus folgenden Anschlussbedingungen (klassische Nullung, Schutzerung, erforderliche Zusatzmaßnahmen etc).
DE Personenschutz-Stecker BDI-S 30 3210
Achtung! Wichtige Sicherheitshinweise!
- Der Betrieb unter anderen Umgebungsbedingungen, wie z.B. Umgebungstemperaturen über 40^ , brennbare Gase, Lösungsmittel, Dämpfe, Staub, Luftfeuchtigkeit über 80% rel., sowie Nisse ist unter allen Umständen zu vermeiden.
- Wenn anzunehmen ist, daß ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät unverzüglich außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern.
Ein gefahrloser Betrieb ist nicht mehr anzunehmen, wenn das Gerät keine Funktion mehr zeigt, sichbare Beschädigungen aufweist, bei Transportbeschädigungen, nach Lagerung unter umgünstigen Verhältnissen.
- Servicearbeiten und Reparaturen dürfen nur von autorisiertem Fachpersonal durchgeführt werden. Es dürfen nur Originalbauelemente als Ersatz verwendet werden.
Hinweis!
Installation nur durch Personen mit einschlagigen elektrotechnischen Kenntnissen und Erfahrungen!*)
Durch eine unsachgemäß Installation gefährden Sie: - Ihr eigenes Leben;
- das Leben der Nutzer der elektrischen Anlage.
Mit einer unsachgemäßen Installation riskieren Si
schwere Sachschäden, z.B. durch Brand.
Es droht für Sie die persönliche Haftung bei Personen- und Sachschäden.
Wenden Sie sich an einen Elektroinstallateur!
Funktionsbeschreibung
Der elektronische Personenschutz-Stecker ist ein hochempfindliches, mobiles Schutzgerät gegen gefährliche Unfälle durch Berühren stromfuhrrender Leitungen oder Teile.
Schon bei kleinen Leckströmen von mindestens 30mA reagiert das Schutzgerät. Innerhalb von weniger Millisekunden wird bei Gefahr der Strom unterbrochen.
Sicherer und Schneller Unfallschutz zwischen Steckdose und Gerät.
Der Personenschutz-Stecker eignet sich zur festen Montage und als ständige Zusatzausstattung fühig gebrauchter Elektrogeräte. Bei einigen Modellen ist bereits ein Kabel angeschlossen. In diesen Fällen entfällt Punkt 1 der Inbetriebnahme.
Inbetriebnahme
- Den Personenschutz-Stecker anstelle eines normalen Anschlußsteckers von autorisiertem Fachpersonal an das Geräte- oder Verlängerungskabel vorschrifsmäßig anschreiben lessen. Unbedingt daraufauf achten, daß der grün-gelbe Anschluß an der mit dem Erdsymbol gekenn-zeichneten Schraube montiert wird.
- Den Personenschutz-Stecker nur direkt an der Wandsteckdose einstecken. Das angeschlossene elektrische Gerät sollte beim Einstecken des Schutzschalters ausgeschalte sein.
-
Den Personenschutz-Stecker durch Druck auf die RESET-Taste einschalten. Im Kontrollfenster über der RESET-Taste erscheint eine rote Markierung.
-
Zur Funktionskontrolle nun die TEST-Taste drucken. Es muß ein deutliches Schaltgeräusch zu horen sein und die rote Markierung im Kontroll fenster ist nicht mehr sightbar.
- Das Gerätarf nicht benutzt werden, wenn diese Schaltgeräusch nicht zu horen ist und weiterhin die rote Markierung sightbar ist.
- Nach störungsfreiem Test erneut die RESET- Taste drücken. Das Gerät ist nun betriebsbereit.
Wichtig!
Zur Funktionskontrolle: Gelegentlich Testknopf drücken und Funktionskontrolle wie o.a. durchfuhren.
Nach Stromunterbrechung Personenschutzstecker erneut einschalten.
Der Personenschutz-Stecker eignet sich nicht für Geräte, bei denen eine langere Außerbetriebssetzung Folgeschäden verursachen kann (z.B. Kuhl-schränke, Tiefkühltruhen usw.).
Dieser Personenschutz-Stecker ersetzt nicht die sonst erforderlichen Schutzmaßnahmen!
Technische Daten
Nennspannung: 230V
Netzfrequenz: 50 Hz
IAN: 30 mA
Auslösezeit max.: 30 ms
Nennaufnahme: max. 3680 W
Nennstrom: 16 A
max.zulässiger
Kurzschlußstrom: 500 A
Umgebungstemperatur: -25 °C - +40 °C
Schutzklasse: I
Schutzart: IP 54
2-polige Netztrennung
Lieferumfang: Personenschutz-Stecker
mit Anleitung
Technische Änderungen vorbehalten.
