Produkttyp	Mehrfachsteckdosenleiste mit Überspannungsschutz
Marke	Brennenstuhl
Modell	SecureTec 19.500A
Versorgungsspannung	230 V~ / 50 Hz
Maximale Leistung	2.300 Watt (10 A)
Maximaler Strom	10 A
Länge des Netzkabels	3 Meter
Kabeltyp	H05VV-F 3G1,5
Anzahl der Steckdosen	3 Steckdosen
Überspannungsschutz	Typ 3 nach EN 61643-11
Schutzpegel (Up)	1,8 kV (L-N / L-N-PE)
Kombinationsstoß (UOC)	10 kV
Automatischer Überlastschutz	10 A, rücksetzbar
Akustisches Signal	Ja, bei Schutzfehler
Schutzanzeige	Grün „Schutz ein“
Ein/Aus-Schalter	Mit Leuchtanzeige
Pflege und Reinigung	Mit einem trockenen Tuch reinigen, nicht eintauchen
Sicherheit	Nicht verwenden, wenn beschädigt, außerhalb der Reichweite von Kindern aufbewahren
Reparierbarkeit	Reparaturen nur durch einen autorisierten Fachmann
Garantie für angeschlossene Geräte	Bis zu 5 Millionen Euro Produkthaftpflicht
Konformität	CE, Niederspannungs- und EMV-Richtlinien

Häufig gestellte Fragen - SecureTec 19.500A BRENNENSTUHL

Was tun, wenn die grüne Anzeige „Schutz ein“ nach dem Einschalten nicht leuchtet?

Wenn die grüne Anzeige nicht leuchtet, ist der Überspannungsschutz möglicherweise defekt. Das akustische Signal ertönt und die Steckdosen werden spannungsfrei geschaltet. Versuchen Sie, den automatischen Überlastschutz zu drücken. Wenn die Anzeige aus bleibt, ist der Schutz verbraucht und die Steckdosenleiste muss ersetzt werden.

Wie erkenne ich, ob der Überspannungsschutz funktioniert?

Nach dem Einstecken der Steckdosenleiste und dem Einschalten des Schalters sollte die grüne Anzeige „Schutz ein“ leuchten. Dies zeigt an, dass der Schutz aktiv ist. Wenn die Anzeige aus ist, funktioniert der Schutz nicht mehr.

Kann ich ein leistungsstarkes Gerät wie einen Heizlüfter oder Staubsauger anschließen?

Ja, aber achten Sie darauf, die maximale Leistung von 2.300 Watt und den maximalen Strom von 10 A nicht zu überschreiten. Schließen Sie nur ein Gerät pro Steckdose an.

Das akustische Signal ertönt, was soll ich tun?

Das akustische Signal weist auf einen Fehler des Überspannungsschutzes oder eine Auslösung des Überlastschutzes hin. Überprüfen Sie zuerst den automatischen Überlastschutz (roter Knopf). Wenn er ausgelöst ist, drücken Sie ihn zum Zurücksetzen. Bleibt das Signal bestehen, ist der Schutz defekt und die Steckdosenleiste muss ersetzt werden.

Wie lang ist das Netzkabel?

Das Netzkabel ist 3 Meter lang, Typ H05VV-F 3G1,5.

Kann ich diese Steckdosenleiste im Freien oder im Badezimmer verwenden?

Nein, die Steckdosenleiste ist für den privaten Gebrauch in trockenen Räumen vorgesehen. Verwenden Sie sie nicht in der Nähe von Flüssigkeiten, wie einem Aquarium, um Stromschlaggefahr zu vermeiden.

Wie reinige ich die Steckdosenleiste?

Ziehen Sie zuerst den Netzstecker aus der Steckdose. Reinigen Sie dann das Gehäuse mit einem trockenen Tuch. Tauchen Sie die Steckdosenleiste niemals in Wasser und reinigen Sie sie nicht unter Spannung.

Was deckt die Garantie für angeschlossene Geräte ab?

Brennenstuhl garantiert den Überspannungsschutz. Wenn ein angeschlossenes Gerät durch eine Überspannung aufgrund eines Schutzfehlers beschädigt wird, deckt die Produkthaftpflicht die Schäden bis zu 5 Millionen Euro, vorbehaltlich der Bedingungen.

Kann ich die Steckdosenleiste selbst reparieren?

Nein, Reparaturen, insbesondere der Austausch des Netzkabels, dürfen nur vom Hersteller, seinem Kundendienst oder einem autorisierten Fachmann durchgeführt werden. Nehmen Sie keine Änderungen am Gerät vor.

Wie viele Steckdosen hat dieses Modell?

Die Steckdosenleiste SecureTec 19.500A verfügt über 3 Steckdosen mit Überspannungsschutz.

BEDIENUNGSANLEITUNG SecureTec 19.500A BRENNENSTUHL

Bedienungsanleitung Secure-Tec Überspannungs- und Blitzschutz 19.500 A

Einleitung

Lesen Sie diese Bedienungsanleitung sorgfältig durch. Bewahren Sie die Bedienungsanleitung auf und geben Sie diese an jeden Nutzer der

Steck dosenleiste weiter. Beachten Sie bei der Verwendung der Steckdosenleiste die in der

Bedienungsanleitung enthaltenen Sicherheitshinweise.

Bei Fragen zu Ersatzteilen oder Reparaturen wenden Sie sich bitte an den Hersteller.

Lieferumfang

1 x Steckdosenleiste

1 x Bedienungsanleitung

Sicherheitshinweise

Beachten Sie die folgenden Sicherheitshinweise.

Nichtbeachten kann Schäden an Personen und Sachen verursachen.

Bei auftretenden Schäden, die durch das

Nicht beachten dieser Bedienungsanleitung, insbesondere der Sicherheitshinweise und der Handhabung auftreten, erlischt die Garantie.

2

Ebenso wird für Folgeschäden vom Hersteller keine Haftung übernommen.

Zu Ihrer Sicherheit

Gefahr

Lebensgefahr durch Stromschlag

Beim Berühren von beschädigten, offenen oder unter Spannung stehenden Teilen besteht die Gefahr eines Stromschlags.

Die Steckdosenleiste unbedingt vor der Benutzung auf Beschädigungen überprüfen. Wenn die Kabelisolierungen oder das Gehäuse beschädigt sind, darf die Steckdosenleiste nicht mehr verwendet werden.

• Zur Vermeidung von Gefährdungen darf eine beschädigte Anschlussleitung dieser Steckdosenleiste ausschließlich vom Hersteller, seinem Servicevertreter oder einer vergleichbaren Fachkraft ausgetauscht werden.
• Unterlassen Sie jegliches Manipulieren oder Umbauen der Steckdosenleiste.
• Lassen Sie Reparaturen nur von einer Fachkraft ausführen.
• Sorgen Sie dafür, dass die Steckdosenleiste nicht in Kinderhände gelangt.
• Betreiben Sie nur ein Gerät pro Steckdose.
• Decken Sie die Steckdosenleiste im Betrieb nicht ab.

Bedienungsanleitung Secure-Tec

Bestimmungsgemässe Verwendung

Die Steckdosenleiste ist ausschließlich für den privaten Gebrauch in trockenen Räumen bestimmt. Die Steckdosenleiste nicht in der Nähe von möglicherweise auslaufenden oder herausspritzenden Flüssigkeiten verwenden (z. B. Aquarium).

Jede davon abweichende Verwendung ist nicht zulässig.

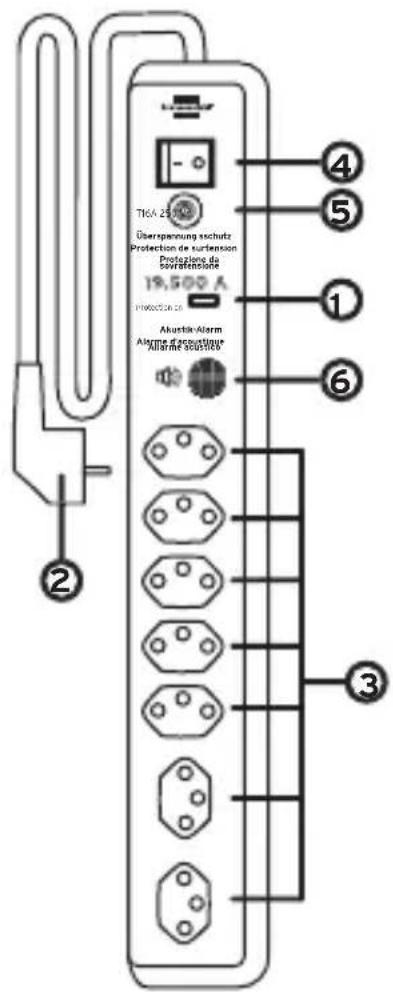

Produktübersicht

TKA 25000 Überspannung schutz Protection de surfension Protezione da sovratenstufe 19,500 A PROVISION 31 Akustrik Alarm Alarme d'apacitiale Alarme 360000 ① ② ③ ④ ⑤ ⑥

1. Überspannungsschutz mit Signallampe „Protection on“
2. Anschlussleitung mit Netzstecker
   3.7 Steckdosen
3. Hauptschalter, zweipolig und beleuchtet
4. Sicherungsautomat
5. Akustischer Alarm

Secure-Tec Bedienungsanleitung

Technische Daten

Bezeichnung: Steckdosenleiste

ST BL 0719 CH

3516

Anschlussspannung: 230 V\~ / 50 Hz

Gesamtleistung: max. 10 A /

2.300 W

SPD nach EN 61643-11: Typ 3

Höchste Dauerspannung Uc: 250 V / 50 Hz

Kombinierter Stoß U _oc (L-N): 10 kV

Kombinierter Stoß U _oc (L/N-PE): 10 kV

Schutzpegel Up (L-N): 1,8 kV

Schutzpegel Up (L-/N-PE): 1,8 kV

Sicherungsautomat: 10 A

Anschlussleitung: 3 m

H05VV-F 3G1,5

Funktionsweise und Bedienung

Hauptschalter

Mit dem zweipoligen, beleuchteten Hauptschalter kann die Steckdosenleiste komplett abgeschaltet werden.

Überspannungsschutz

Die eingebaute Überspannungsschutzeinrichtung vermeidet, dass an der Steckdosenleiste angeschlossene Geräte durch Spannungsspitzen im Netz beschädigt werden, die z.B. durch indirekte Blitze oder durch Schalten induktiver Lasten, wie Motoren, Öfen, Lampen usw. entste-

Bedienungsanleitung Secure-Tec

hen können. Für die korrekte Funktion muss das Gerät an einer Steckdose mit fachgerecht installiertem Schutzleiter angeschlossen sein. Nach dem Einschalten leuchtet die Signallampe „Protection on“ zur Bestätigung der Schutzwirkung auf. Bei direktem Blitzeinschlag kann aufgrund der extrem hohen auftretenden Energie ein absolut sicherer Schutz der an geschlossenen Geräte nicht gewährleistet werden. Höchstmöglichen Überspannungsschutz erhalten Sie mit einem mehrstufigen Überspannungskonzept bestehend aus Grob-/Mittelschutz (Installationstechnik) gemeinsam mit unserem Feinschutz nach EN 61643-11 Typ 3. Nach dem Einschalten leuchtet die grüne Signallampe auf und der Überspannungsschutz ist damit funktionsfähig. Wenn die Lampe nicht mehr leuchtet, wird gleichzeitig ein akustischer Alarm aktiviert und die Steckdosen spannungslos geschaltet. Bitte prüfen Sie, ob sich dieser Zustand durch drücken des 16 A-Sicherungsautomaten zurücksetzen lässt. Sollte dies nicht der Fall sein, so ist der Überspannungsschutz verbraucht und die Steckdosen bleiben spannungslos.

Versicherungsschutz für angeschlossene Geräte

Brennenstuhl garantiert die Überspannungs - schutzeigenschaften bis zu den auf dem Typen - schild des jeweiligen Produkts ausgewiesenen

Secure-Tec Bedienungsanleitung

technischen Daten. Brennenstuhl übernimmt bei sachgemäßer Verwendung der Produkte die Reparatur, beziehungsweise den Austausch von allen direkt an das Überspannungsschutzprodukt angeschlossenen Geräten, die nachweislich durch eine Überspannung beschädigt wurden sofern folgendes zutrifft: Der Schaden muss darauf zurückzuführen sein, dass die beschriebene Schutzfunktion laut den technischen Angaben nicht eingehalten wurde. Hierfür besteht ein Versicherungsschutz für Personen und Sachschäden im Rahmen unserer Produkthaftpflicht bis zu 5 Millionen Euro.

Instandhaltung und Reinigung

Die Steckdosenleiste ist wartungsfrei.

Gefahr

Lebensgefahr durch Stromschlag

Beim Berühren von beschädigten, offenen und unter Spannung stehenden Teilen der Steckdosenleiste und der Leitung besteht Lebensgefahr durch Stromschlag.

Reinigen Sie nie eine unter Spannung stehende Steckdosenleiste.
Ziehen Sie vor jeder Reinigung den Netz stecker aus der Steckdose.
Tauchen Sie die Steckdosenleiste niemals in Wasser.

Bedienungsanleitung Secure-Tec

Reinigen Sie die Steckdosenleiste mit einem trockenen Tuch.

Entsorgung

Elektrogeräte nicht in den Hausmüll werfen!

Gemäß Europäischer Richtlinie 2012/19/EU

über Elektro- und Elektronik-Altgeräte

müssen verbrauchte Elektrogeräte getrennt

gesammelt und einer umweltgerechten

Wiederverwertung zugeführt werden.

Möglichkeiten zur Entsorgung des ausgedienten

Gerätes erfahren Sie bei Ihrer Gemeinde- oder

Stadtverwaltung.

Konformitätserklärung

In Übereinstimmung mit folgenden Europäischen Richtlinien wurde das CE-Zeichen angebracht:

• 2006/95/EG Niederspannungsrichtlinie

• 2004/108/EG EMV-Richtlinie

• 2011/65/EU RoHS II Richtlinie

Die Konformitätserklärung ist beim Hersteller hinterlegt.

Hersteller:

lectra-t ag, Blegistrasse 13, CH-6340 Baar

www.brennenstuhl.com

0473731/214
