SecureTec - Steckdosenleiste BRENNENSTUHL - Kostenlose Bedienungsanleitung

Produkttyp	Mehrfachsteckdosenleiste mit Überspannungsschutz
Marke	Brennenstuhl
Modell	SecureTec
Versorgungsspannung	230 V ~ / 50 Hz
Maximale Gesamtleistung	16 A / 3500 W
Art des Überspannungsschutzes	Typ 3 nach EN 61643-11
Maximale Dauerbetriebsspannung Uc	250 V / 50 Hz
Kombinationsstoß U_OC (L/N-PE)	10 kV
Schutzpegel Up (L-N)	1,8 kV
Schutzpegel Up (L-/N-PE)	1,8 kV
Sicherungsautomat	16 A
Netzkabel	H05VV-F 3G1,5
Anzahl der Steckdosen	6 Steckdosen (Schätzung)
Kontrollleuchte für aktiven Schutz	Ja, Leuchte « Protection on »
Ein-/Ausschalter mit Leuchtanzeige	Ja
Akustisches Signal bei Störung	Ja
Kindersicherung an jeder Steckdose	Ja
Wartung	Keine Wartung erforderlich; Reinigung mit einem trockenen Tuch
Reparierbarkeit	Austausch des Netzkabels nur durch den Hersteller oder einen autorisierten Fachmann
Garantie für angeschlossene Geräte	Produkthaftpflichtversicherung bis zu 5 Millionen Euro (unter Bedingungen)

Häufig gestellte Fragen - SecureTec BRENNENSTUHL

Was tun, wenn die Leuchte « Protection on » nicht leuchtet?

Wenn die Leuchte nicht leuchtet, prüfen Sie zunächst, ob der Sicherungsautomat von 16 A ausgelöst hat. Drücken Sie die Reset-Taste. Bleibt die Leuchte aus, ist der Überspannungsschutz verbraucht und die Steckdosen bleiben spannungslos. In diesem Fall muss die Steckdosenleiste ausgetauscht werden.

Wie tausche ich das beschädigte Netzkabel aus?

Aus Sicherheitsgründen darf der Austausch des Netzkabels nur durch den Hersteller, seinen Kundendienst oder einen autorisierten Fachmann erfolgen. Versuchen Sie niemals, es selbst zu reparieren.

Kann ich ein Gerät mit hoher Leistung an diese Steckdosenleiste anschließen?

Ja, solange die Gesamtleistung der angeschlossenen Geräte 3500 W (16 A) nicht übersteigt und der Sicherungsautomat nicht auslöst. Überschreiten Sie niemals diese Grenze.

Was bedeutet das akustische Signal der Steckdosenleiste?

Das akustische Signal zeigt an, dass die Überspannungsschutz-Kontrollleuchte aus ist. Das bedeutet, der Schutz ist verbraucht und die Steckdosen werden spannungslos geschaltet. Überprüfen Sie den Sicherungsautomaten; falls das Problem weiterhin besteht, ersetzen Sie die Steckdosenleiste.

Wie reinige ich die SecureTec Steckdosenleiste?

Vor jeder Reinigung den Netzstecker aus der Steckdose ziehen. Reinigen Sie die Steckdosenleiste mit einem trockenen Tuch. Tauchen Sie sie niemals in Wasser und reinigen Sie sie nicht unter Spannung.

Welche Garantie gilt für angeschlossene Geräte bei Überspannung?

Brennenstuhl bietet eine Produkthaftpflichtversicherung bis zu 5 Millionen Euro für Geräte, die direkt an der Steckdosenleiste angeschlossen sind und durch eine Überspannung aufgrund eines Schutzfehlers beschädigt wurden. Die Garantie gilt, wenn der Schutz nicht gemäß den technischen Daten funktioniert hat.

Schützt die Steckdosenleiste vor direktem Blitzschlag?

Nein, ein absolut sicherer Schutz vor direktem Blitzschlag kann aufgrund der extrem hohen Energie nicht garantiert werden. Die Steckdosenleiste schützt hauptsächlich vor indirekten Überspannungen, wie nahen Blitzeinschlägen oder Lastschaltungen.

Kann ich die Steckdosenleiste im Freien verwenden?

Nein, die Steckdosenleiste ist ausschließlich für den privaten Gebrauch in trockenen Räumen bestimmt. Verwenden Sie sie nicht in der Nähe von Flüssigkeiten (z. B. Aquarium) oder im Freien.

Wie setze ich den Sicherungsautomaten zurück?

Nach einer Auslösung drücken Sie die Taste des Sicherungsautomaten, um ihn wieder einzuschalten. Löst der Sicherungsautomat erneut aus, reduzieren Sie die Gesamtlast der angeschlossenen Geräte.

Wo entsorge ich die Steckdosenleiste am Ende ihrer Lebensdauer?

Entsorgen Sie die Steckdosenleiste nicht im Hausmüll. Gemäß der europäischen Richtlinie 2012/19/EG geben Sie sie an einem Recyclinghof oder einer Sammelstelle für Elektronikschrott ab.

BEDIENUNGSANLEITUNG SecureTec BRENNENSTUHL

H. Brennenstuhl S.A.S.

Hugo Brennenstuhl GmbH & Co. KG

Seestraße 1-3

72074 Tübingen · Germany

lectra-t ag

Blegistrasse 13

CH-6340 Baar

H. Brennenstuhl S.A.S.

Hugo Brennenstuhl GmbH & Co. KG

Seestraße 1-3

72074 Tübingen · Germany

lectra-t ag

Blegistrasse 13

CH-6340 Baar

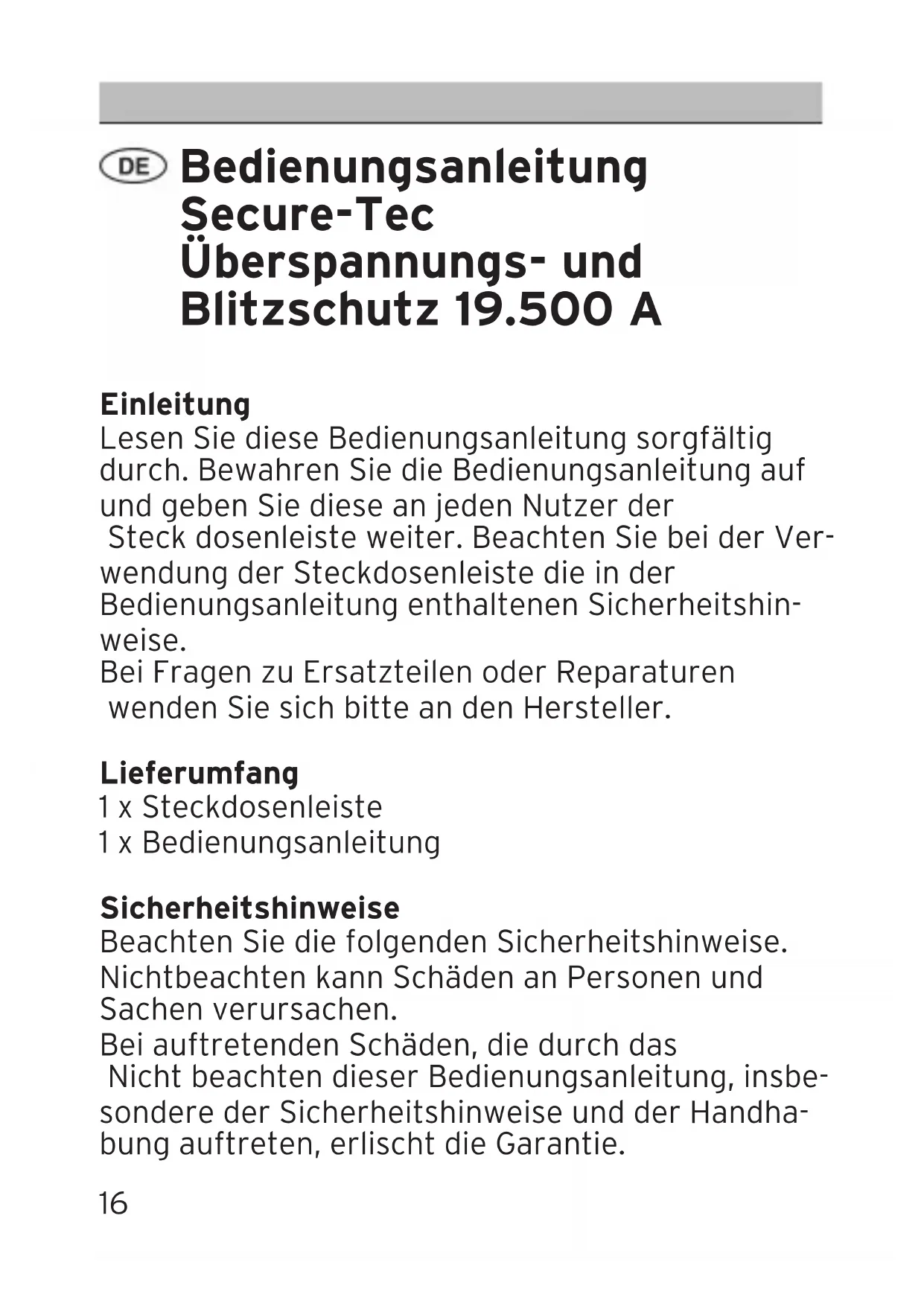

Bedienungsanleitung Secure-Tec

Überspannungs- und Blitzschutz 19.500 A

Einleitung

Lesen Sie diese Bedienungsanleitung sorgfältig durch. Bewahren Sie die Bedienungsanleitung auf und geben Sie diese an jeder Nutzer der Steck dosenleiste weiter. Beachten Sie bei der Verwendung der Steckdosenleiste die in der Bedienungsanleitung enthaltenen Sicherheitshinweise.

Bei Fragen zu Ersatzteilen oder Reparaturen wenden Sie sichitte an den Hersteller.

Lieferumfang

1 x Steckdosenleiste
1 x Bedienungsanleitung

Sicherheitshinweise

Beachten Sie die folgenden Sicherheitshinweise. Nichtbeachten kann Schäden an Personen und Sachen verursachen.

Bei auftretenden Schäden, die durch das Nicht beachten dieser Bedienungsanleitung, insbesondere der Sicherheitshinweise und der Handhabung auftreten, erlischt die Garantie.

Ebenso wird für Folgeschäden vom Hersteller keine Haftung übernommen.

Zu Ihrer Sicherheit

Gefahr Lebensgefahr durch Stromschlag

Beim Berühren von beschädigten, offenen oder unter Spannung stehenden Teilen besteht die Gefahr eines Stromschlags.

Die Steckdosenleiste unbedingt vor der Benutzung auf Beschädigungen überprüfen. Wenn die Kabelisolierungen oder das Gehäuse beschädigt sind, damit die Steckdosenleiste nicht mehr verwendet werden.

• Zur Vermeidung von Gefährdungen darf eine beschädigte Anschlussleitung dieser Steckdosenleiste ausschließlich vom Hersteller, seinem Servicevertreter oder einer vergleichbaren Fachkraft ausgetauscht werden.
• Unterlassen Sie jegliches Manipulieren oder Umbauen der Steckdosenleiste.
• Lassen Sie Reparaturen nur von einer Fachkraft ausführten.
• Sorgen Sie davon, dass die Steckdosenleiste nicht in Kinderhände gelangt.
• Betreiben Sie nur ein Gerät pro Steckdose.
• Decken Sie die Steckdosenleiste im Betrieb nicht ab.

Bestimmungsgemässe Verwendung

Die Steckdosenleiste ist ausschließlich für den privaten Gebrauch in trockenen Räumen bestimmt. Die Steckdosenleiste nicht in der Höhe von möglicherweise auslaufenden oder herausspritzenden Flüssigkeiten verwenden (z. B. Aquarium).

Jede davon abweichende Verwendung ist nicht zulässig.

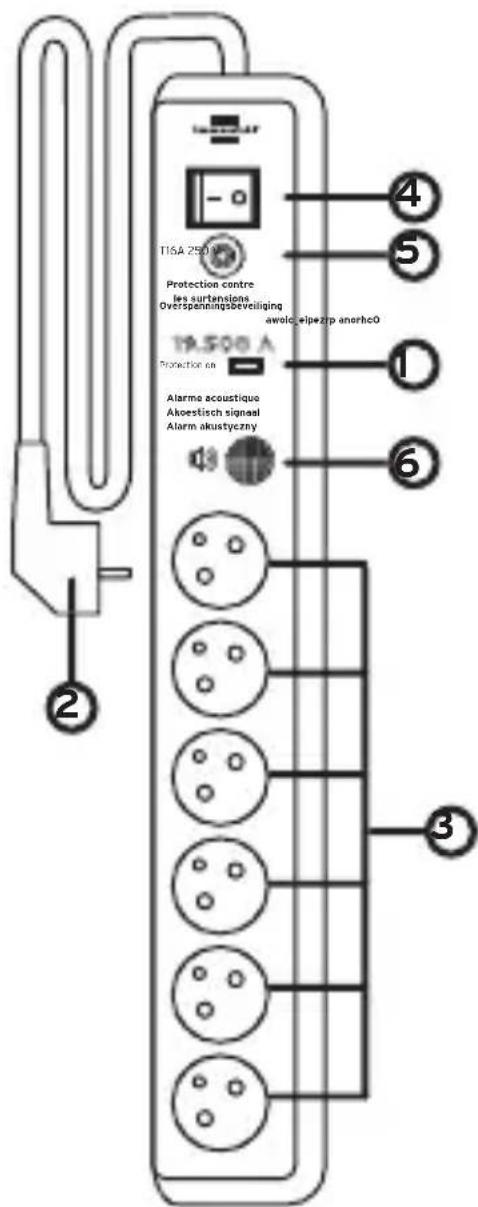

Produktübersicht

1. Überspannungsschutz mit Signallampe „Protection on"
2. Anschlussleitung mit Netzstecker
   3.6 Steckdosen
3. Hauptschalter, zweipolig und beleuchtet
4. Sicherungsautomat
5. Akustischer Alarm

Alle Steckdosen haben Kinderschutz und sind in 45^ Anordnung.

Technische Daten

Bezeichnung: Steckdosenleiste

ST BL 0619 FR 3516

Anschlussspannung: 230V 50Hz

Gesamtleistung: max. 16 A /

3.500 W

SPD nach EN 61643-11: Typ 3

Höchste Dauerspannung U_c : 250 V / 50 Hz

Kombinierter Stoβ Uoc (L-N): 10 kV

Kombinierter Stoβ Uoc (L/N-PE): 10 kV

Schutzpegel Up (L-N): 1,8 kV

Schutzpegel Up (L-/N-PE): 1,8 kV

Sicherungsautomat: 16 A

Anschlussleitung: 3 m H05VV-F

3G × 1,5 ~mm^2

Funktionsweise und Bedienung Hauptschalter

Mit dem zweipoligen, beleuchteten Hauptschalter kann die Steckdosenleiste komplett abgeschaltet werden.

Überspannungsschutz

Die eingebaute Überspannungsschutzeinrichtung vermeidet, dass an der Steckdosenleiste angeschlossene Geräte durch Spannungsspitzen im Netz beschädigt werden, die z.B. durch indirecte Blitze oder durch Schalten induktiver Lasten, wie Motoren, Öfen, Lampen usw. entste

hen konnen. Für die korrekte Funktion muss das Gerät an einer Steckdose mit fachgerecht installiertem Schutzleiter angeschlossen sein. Nach dem Einschalten leuchtet die Signallampe „Protection on" zur Bestätigung der Schutz wirkung auf. Bei direktem Blitzeinschlag kann auf -grund der extrem hohen auftretenden Energie ein absoluter Schutz der angeschlossenen Ge- räre nicht gewährleistet werden. Hochstmöglichen Überspannungsschutz erhalten Sie mit einem mehrstufigen Überspannungskonzept bestehend aus Grob-/Mittelschutz (Installationstechnik) gemeinsam mit unseren Feinschutz nach EN 61643-11 Typ 3. Nach dem Einschalten leuchtet die grüne Signallampe auf und der Überspan nungs- schutz ist damit funktionsfähig. Wenn die Lampe nicht mehr leuchtet, wird gleichzeitig ein akustischer Alarm aktiviert und die Steckdosen spannungslos geschaltet.itte prufen Sie, ob sich dieser Zustand durch drücken des 16 A-Sicherungsautomaten zurücksetzen lasst. Sollte dies nicht der Fall sein, so ist der Überspannungsschutz ver braucht und die Steckdosen bleiben spanningslos.

Versicherungsschutz für angeschlossene Geräte

Brennenstuhl garantiert die Überspannungs-schutzeigenschaften bis zu den auf dem Typenschild des jeweiligen Produkts ausgewiesenentechnischen Daten. Brennenstuhl übernimmt beisachgemäßer Verwendung der Produkte die Repa

ratur, beziehungsweise den Austausch von allen direkt an das Überspannungs schutzprodukt angeschlossenen Geräten, die nachweislich durch eine Überspannung beschädigt wurden sofern folgenden zutriff: Der Schaden muss darauf auf zurückzuführren sein, dass die beschriebene Schutzfunktion laut den technischen Angaben nicht eingehalten wurde. Hierfür besteht ein Versicherungsschutz für Personen und Sachschäden im Rahmen unserer Produktchaft pflicht bis zu 5 Millionen Euro.

Instandhaltung und Reinigung

Die Steckdosenleiste ist wartungsfrei.

Gefahr

Lebensgefahr durch Stromschlag

Beim Berühren von beschädigten, offenen und unter Spannung stehenden Teilen der Steckdosenleiste und der Leitung besteht Lebensgefahr durch Stromschlag.

Reinigen Sie nie eine unter Spannung stehende Steckdosenleiste.
Ziehen Sie vor jeder Reinigung den Netzstecker aus der Steckdose.
Tauchen Sie die Steckdosenleiste niemals in Wasser.

Reinigen Sie die Steckdosenleiste mit einem trockenen Tuch.

Entsorgung

Elektrogeräte nicht in den Hausmüll werfen!

Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte

müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei ihrer Gemeinde- oder Stadtverwaltung.

Konformitätserklärung

In Übereinstimmung mit folgenden Europäischen Richtlinien wurde das CE-Zeichen angebracht:

2006/95/EG Niederspannungsrichtlinie
2004/108/EG EMV-Richtlinie
2011/65/EU RoHS II Richtlinie

Die Konformitätserklarung ist beim Hersteller hinterlegt.
