SecureTec - Prodlužovací přívod BRENNENSTUHL - Bezplatný návod k obsluze

Typ produktu	Prodlužovací blok s přepěťovou ochranou
Značka	Brennenstuhl
Model	SecureTec
Napájecí napětí	230 V ~ / 50 Hz
Maximální celkový výkon	16 A / 3500 W
Typ přepěťové ochrany	Typ 3 podle EN 61643-11
Maximální trvalé napětí Uc	250 V / 50 Hz
Kombinovaný ráz U_OC (L/N-PE)	10 kV
Úroveň ochrany Up (L-N)	1,8 kV
Úroveň ochrany Up (L-/N-PE)	1,8 kV
Automatický jistič	16 A
Napájecí kabel	H05VV-F 3G1,5
Počet zásuvek	6 zásuvek (odhad)
Indikátor aktivní ochrany	Ano, kontrolka „Ochrana zapnuta“
Vypínač zapnuto/vypnuto s kontrolkou	Ano
Akustický signál při poruše	Ano
Dětská pojistka na každé zásuvce	Ano
Údržba	Žádná údržba není nutná; čištění suchým hadříkem
Opravitelnost	Výměnu napájecího kabelu smí provádět pouze výrobce nebo autorizovaný odborník
Záruka ochrany připojených zařízení	Pojištění odpovědnosti za výrobek až do výše 5 milionů eur (za podmínek)

Často kladené otázky - SecureTec BRENNENSTUHL

Co dělat, když kontrolka „Ochrana zapnuta“ nesvítí?

Pokud kontrolka nesvítí, nejprve zkontrolujte, zda nedošlo k vypnutí automatického jističe 16 A. Stiskněte resetovací tlačítko. Pokud kontrolka zůstane zhasnutá, přepěťová ochrana je opotřebovaná a zásuvky zůstanou bez napětí. V takovém případě je třeba prodlužovací blok vyměnit.

Jak vyměnit poškozený napájecí kabel?

Z bezpečnostních důvodů smí výměnu napájecího kabelu provádět pouze výrobce, jeho servisní podpora nebo autorizovaný odborník. Nikdy se nepokoušejte o opravu sami.

Mohu do této prodlužky zapojit zařízení s vysokým výkonem?

Ano, pokud celkový výkon zapojených zařízení nepřesahuje 3500 W (16 A) a automatický jistič se nevypíná. Nikdy tento limit nepřekračujte.

Co znamená akustický signál vydávaný prodlužkou?

Akustický signál znamená, že kontrolka přepěťové ochrany nesvítí. To znamená, že ochrana je opotřebovaná a zásuvky jsou odpojeny od napětí. Zkontrolujte jistič; pokud problém přetrvává, vyměňte prodlužku.

Jak vyčistit prodlužku SecureTec?

Před čištěním odpojte napájecí zástrčku ze zásuvky. Prodlužovací blok čistěte suchým hadříkem. Nikdy jej neponořujte do vody a nečistěte pod napětím.

Jaká je záruka na připojená zařízení v případě přepětí?

Společnost Brennenstuhl poskytuje pojistné krytí odpovědnosti za výrobek až do výše 5 milionů eur pro zařízení zapojená přímo do prodlužky, která byla poškozena přepětím v důsledku poruchy ochrany. Záruka platí, pokud ochrana nefungovala v souladu s technickými specifikacemi.

Chrání prodlužka před přímým úderem blesku?

Ne, absolutně bezpečnou ochranu před přímým úderem blesku nelze zaručit kvůli extrémně vysoké energii. Prodlužka chrání především proti nepřímým přepětím, jako jsou údery blesku v blízkosti nebo přepínání zátěže.

Mohu prodlužku používat venku?

Ne, prodlužka je určena výhradně pro soukromé použití v suchých místnostech. Nepoužívejte ji v blízkosti kapalin (např. akvária) ani venku.

Jak resetovat automatický jistič?

Po vypnutí stiskněte tlačítko automatického jističe pro opětovné zapnutí. Pokud se jistič znovu vypne, snižte celkové zatížení připojených zařízení.

Kam vyhodit prodlužku na konci životnosti?

Prodlužku nevyhazujte do směsného odpadu. V souladu se směrnicí Evropského parlamentu a Rady 2012/19/EU ji odevzdejte do recyklačního střediska nebo sběrného místa pro elektronický odpad.

NÁVOD K OBSLUZE SecureTec BRENNENSTUHL

Ochrana prěd prépětím a bleskem 19.500 A

Uvod

Přečtěte si pečlive tillo námod k obsluze.

Uschovejte námod k obsluze a odevzdejte jej každému uživateli listy se zásvkami. Respektujte pri používani listy se zásvkami bezpečnostní pokyny obsažené v námodu k obsslaze.

Při dotazech k náhradním dílům nebo opravám se obratte na vyrobce.

Obsah dodávky

1x lista se zasuvkami

1x námod k obsluze

BezpečnostníPokyny

Dodržujte následující bezpečnostní poukyny.

NedodržovaniPokynu muze zpusobit zraneni osob a věcné škody.

Pri skodach vzniklzych nedodrzenim tohoto námodu pro obsluhu, obzvlást zpúsobenych nedodrzením bezpečnostnich predpisù a správné manipulace, zanika nárok na záruku.

Za následné škody nepříma vyrobce zhádnou záruku.

Provaší bezpečnost

Nebezpeci

Nebezpeci smrtehného urazu uderem elektrického proudu

Pri kontaku s poškozenými, otevřenými díly nebo součastkami pod napětím hroží riziko Úderu elektrickým proudem.

Zkontrolujte listu se zásuvkami préd použitim bezpodminécné na poškození. Pokud je poškozená izolace kabelü nebo těleso, nemůze se dále lista se zásuvkami používat.

K zamezení ohroženi můze poškozené spojovací vedení títo listy se zásvykami měnit pouze vyrobce, jeho servisné zástupce nebo porovnatelný kvalifikovaný personal.
- Nepovolte Žádnou manipulaci nebo prestavbu listy se zásuvkami.
- Nechte provest opravy kvalifikovanému odborníkovi.
- Postarejte se, aby se lišta se zásvvkami nemohla dostat do dětskích rukou.
- Provozujte pouze jeder prístroj na zásvuku.
- Nezakrzyvejte během provozu listu se zásuvkami.

Používání podle predpisù

Liša se zášuvkami je určena výlucné k používání v domácnostech a v suchych místnostech. Nepoužívejte listu se zášuvkami v blízkosti možních vyтěka-

jících nebo střikajćích kapalin (např. akvárium).

Jiné používání prístroje není povolené.

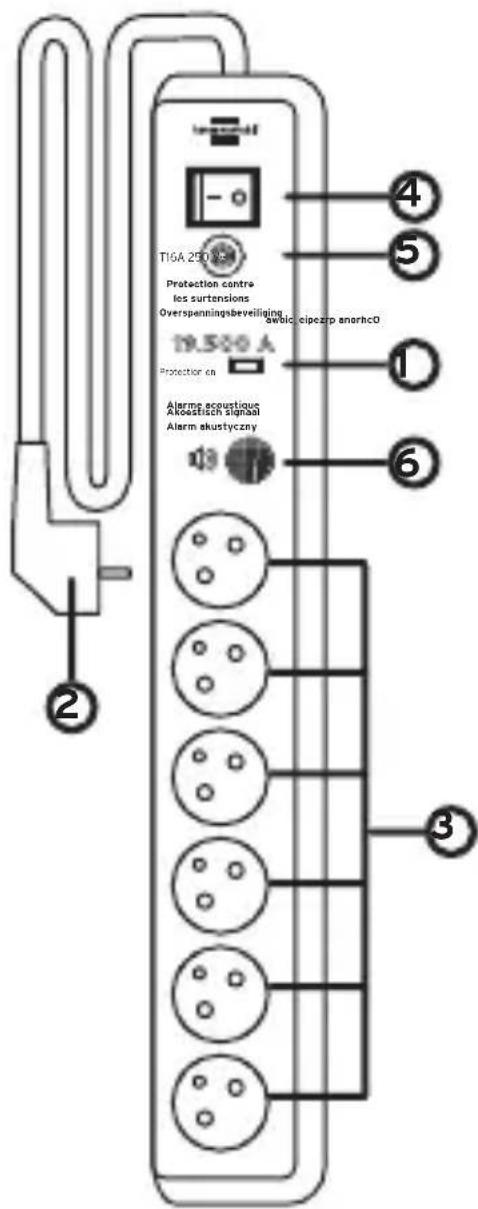

Přehled produktu

1. Ochrana proti przype(ti se signaNánlí lampou „Protection on“
2. Spojovaci Rozvod se sítovou zăstrčkou
   3.6 Zásuvky
3. Hlavni vypinač, se dvěmi polya osvětlením
4. Bezpečnostní automat
5. Akustický alarm

Vsechny zasuvky maji detskou pojistku a jsou usporadany v uhlu 45^

Technické informace

Název: Zásuvka s lišami

STBL0619FR3516

Spojovací napěti: 230 V~ / 50 Hz

max. 16 A / 3.500 W

Celkový vykon:

Maximánlí stálé napěti Uc: 250 V / 50 Hz

Bezpečnostní automat: 16 A

Spojovací kabel: 3 m H05VV-F

3G × 1,5 ~mm^2

Zpúsob funkce a obssluha Hlavní vypínač

Pomoci dvoupolového osvětleného hlavního
vypínače pristroje lze listu se zásuvkami kompletné
vypnout.

Ochrana proti prépetí

Ochranné zařizení proti prepetí zamezuje tomu, aby se nepoškodili pristroje zapojene v listě se zásvukami pri napětové špíčce v siti, ke které muže dojít např. nepřímymi blesky nebo zapnutím induktivního zatíženi, jako jsou motory, pece, lampy atd.

Po zapnutí se Rozsvítí signální lampa „Protection on“ k potvrzení ochrannych učinků. Pri prímém zásahu bleskem nelze zaručit na základě extrémné vysokte vzníklé energia absolutné bezpečnou ochranu prípojených prístrojů. Maximálné možnou ochranu proti prépetí obdržíte s VICenásobnám konceptem proti prépetí, který se skláda z hrube/střední ochrany (instalačné technika) společné s naší jemnou ochranou podle EN 61643-11 typ 3. Po zapnutí se Rozsvítí zelená signálné lampa a ochrana proti prépetí je funkčné. Když již lampa nesvítí, aktivuje se součcasné akustický alarm a zásuvky se vypojí od napětí. Zkontrolujte prosím, lze-li tento stav vynulovat stisknutím 16 A bezpečnostnéch automatů. Když tomu tak není, pak je ochrana proti prépetí opotřebena a zástrčky zústávají bez napětí.

Pojistěni pro pripojné prístroje

Firma Brennenstuhl ruci za vlastnosti ochrany proti\ prepeti až do hodnoty technickych dat, které jsou\ uvedeny na vyrobním štítku príslušného produktu. Firma Brennenstuhl prebírá pri používání produktu\ podle predpisů záruku na opravy, prípadné výměnu\ vsech prístrojú, které jsou prímo prípojeny k\ produktu na ochranu pred prepetím, které byli prokazatelné poskozeny prepetím, pokud se stane\ následujíci: Prícinou poskození musí byt to, ze\ nebyla dodržena popsaná ochranná funkce prístroje\ podle uvedenych technickych dat. K tomu existuje\ pojistné ochrana pro osoby a na věcné škody v rámci

našeho povinného ručeni za produkt až do 5 millionů Euro.

Udržba a Čištění

Liša se zásuvkami je nenáročná na údržbu.

Nebezpeci

Nebezpeci smrtehného urazu uderem elektrického proudu

Pri kontaku s poškozenými, otevřenými díly nebo součastkami listy se zásuvkami a vodičú pod napětím hroží riziko Úderu elektrickým proudem.

Nikdy nečistěte listu se zásuvkami, ktera je pod napětím.
- Pred kazdym cisstenim vytahnete sitovou zastrcku ze zasuvky.
Neponořujte listu se zásuvkami nikdy do vody.

Vycistete listu se zasuvkami pomocí suchého hadriku.

Likvidace

Neodhazujte elektrické prístroje do domovního odpadu!

Podle Evropské směrnice 2012/19/EU o starych elektrickych a elektronickych prístrojích se musí opotřebené elektrospotrebie shromáždit zvlášť a odvest k ekologicky nezávadné recyklaci. O možnostech likvidace vysloužilých prístrojure se

múžete informovat u svého obecního nebo městského uradu.

Prohlášení o shodě

Ve shodě s následujícím i evropskými směrnicemi vlastné produkt symbol CE:

2006/95/EG Směrnice o nízkém napěti
Směrnice 2004/108/EU o EMK
Směrnice 2011/65/EU o RoHS II

Prohlášeni o shodě je uloženo u vyrobce.

Vyrobce:

Precitajte si starostlivo tento námod na obsluhu. Uschovajte si námod na obsluhu a odovzdajte ho každému užívatelovi lipty so zásuvkami. Rešpektujte pri použivaní lipty so zásuvkami bezpečnostné pokyny uvedené v námode na obsluhu.

1x lišta so zásvkami

1x námod na obsluhu

BezpečnostnéPokyny

Pre Vašu bezpečnost'

Nebezpečenstvo

OhrozenieŽivotaúderom elektrického prudu

Skontrolujte listu so zásuvkami pred použitím bezpodmienečne na poškodenie. Pokial'je poškodená izolácia káblov alebo teleso, nemóže sa d'alej používat'liša so zásuvkami.

1. Ochrana proti prepatiu so signalnou lampou „Protection on“
2. Spojovaci Rozvod so sietovou zăstrčkou
   3.6 Zásuvky
3. Hlavný vypínač, s dvomi polmi a osvetlením
4. Bezpečnostné automat
5. Akustický alarm

Vsetky zasuvky majudetsku poistku a su usporiadanev uhle 45^

Technické udaje

Názov: Zásuvka s lišami

STBL0619FR3516

Pripojovacie napatie: 230V /50Hz

Celkový vykon:

max. 16A / 3.500W

Bezpečnostné automat: 16 A

Spojovací Rozvod: 3 m H05VV-F

3G × 1,5 ~mm^2

Zásuvka s lišami je nenáročná na údržbu.

Nebezpečenstvo

OhrozenieŽivotaúderom elektrického prudu

Nikdy nečistite listu so zásuvkami, ktorá je pod napātím.
Pred Čistením vždy vytiahnite elektrickú zástrčku zo zásuvky.
- Neponárajte lištu so zásuvkami nikdy do vody.

Neodhadzujte elektrické pristroje do domového odpadu!

Podla Europajskij smernice 2012/19/EU o starzych elektrickych a elektronickych przystrojoch sa musia opotrebované elektrospotrebie zhrmAždit' osobotne a odvizt' na ekologicky neškodnú recykláciu.
