Producttype	Stekkerdoos met overspanningsbeveiliging
Merk	Brennenstuhl
Model	SecureTec
Voedingsspanning	230 V ~ / 50 Hz
Maximaal totaal vermogen	16 A / 3500 W
Type overspanningsbeveiliging	Type 3 volgens EN 61643-11
Maximale permanente spanning Uc	250 V / 50 Hz
Gecombineerde stoot U_OC (L/N-PE)	10 kV
Beschermingsniveau Up (L-N)	1,8 kV
Beschermingsniveau Up (L-/N-PE)	1,8 kV
Automatische zekering	16 A
Voedingskabel	H05VV-F 3G1,5
Aantal stopcontacten	6 stopcontacten (schatting)
Controlelampje actieve beveiliging	Ja, lampje "Bescherming aan"
Aan-uitschakelaar met controlelampje	Ja
Akoestisch signaal bij defect	Ja
Kinderbeveiliging op elk stopcontact	Ja
Onderhoud	Geen onderhoud nodig; reinigen met een droge doek
Repareerbaarheid	Vervangen van de voedingskabel alleen door de fabrikant of een erkende professional
Garantie op aangesloten apparaten	Productaansprakelijkheidsverzekering tot 5 miljoen euro (onder voorwaarden)

Veelgestelde vragen - SecureTec BRENNENSTUHL

Wat moet ik doen als het lampje 'Bescherming aan' niet brandt?

Als het lampje niet brandt, controleer dan eerst of de automatische zekering van 16 A is uitgeschakeld. Druk op de resetknop. Als het lampje uit blijft, is de overspanningsbeveiliging versleten en blijven de stopcontacten spanningsloos. In dat geval moet de stekkerdoos worden vervangen.

Hoe vervang ik een beschadigde voedingskabel?

Om veiligheidsredenen mag het vervangen van de voedingskabel alleen worden uitgevoerd door de fabrikant, zijn serviceafdeling of een erkende professional. Probeer nooit zelf te repareren.

Kan ik een krachtig apparaat op deze stekkerdoos aansluiten?

Ja, zolang het totale vermogen van de aangesloten apparaten niet hoger is dan 3500 W (16 A) en de automatische zekering niet uitschakelt. Overschrijd deze limiet nooit.

Wat betekent het akoestische signaal van de stekkerdoos?

Het akoestische signaal geeft aan dat het controlelampje van de overspanningsbeveiliging is uitgeschakeld. Dit betekent dat de beveiliging is versleten en de stopcontacten spanningsloos zijn. Controleer de zekering; als het probleem aanhoudt, vervang dan de stekkerdoos.

Hoe maak ik de SecureTec stekkerdoos schoon?

Voor het reinigen de stekker uit het stopcontact halen. Reinig de stekkerdoos met een droge doek. Dompel hem nooit onder water en maak hem niet schoon onder spanning.

Wat is de garantie op aangesloten apparaten bij overspanning?

Brennenstuhl biedt een productaansprakelijkheidsverzekering tot 5 miljoen euro voor apparaten die rechtstreeks op de stekkerdoos zijn aangesloten en beschadigd zijn door overspanning als gevolg van een defect aan de beveiliging. De garantie geldt als de beveiliging niet functioneerde volgens de technische specificaties.

Beschermt de stekkerdoos tegen directe blikseminslag?

Nee, een absoluut veilige bescherming tegen directe blikseminslag kan niet worden gegarandeerd vanwege de extreem hoge energie. De stekkerdoos beschermt voornamelijk tegen indirecte overspanningen, zoals blikseminslag in de buurt of schakelhandelingen.

Kan ik de stekkerdoos buitenshuis gebruiken?

Nee, de stekkerdoos is uitsluitend bedoeld voor privégebruik in droge ruimtes. Gebruik het niet in de buurt van vloeistoffen (bijvoorbeeld een aquarium) of buitenshuis.

Hoe reset ik de automatische zekering?

Na een uitschakeling drukt u op de knop van de automatische zekering om deze weer in te schakelen. Als de zekering opnieuw uitschakelt, verminder dan de totale belasting van de aangesloten apparaten.

Waar moet ik de stekkerdoos aan het einde van zijn levensduur weggooien?

Gooi de stekkerdoos niet bij het huishoudelijk afval. Volgens de Europese richtlijn 2012/19/EG moet u deze inleveren bij een recyclingcentrum of inzamelpunt voor elektronisch afval.

GEBRUIKSAANWIJZING SecureTec BRENNENSTUHL

Gebruiksaanwijzingen Secure-Tec beveiliging gegen overspanning en bliksem 19.500 A

Inleiding

Lees deze gebruiksaanwijzingen a.u.b. aandachtig door. Bewaar deze gebruiksaanwijzingen en geef ze aan elke gebruiker van de multistekkerdoos.

Let goed op de veiligheidsvoorschriften opgenomen in de gebruiksaanwijzingen om veilig gebruik van de multistekkerdoos te garanderen.

Neem a.u.b. contact op met de fabrikant voor vragen over reserveonderdelen of reparaties.

Leveringsomvang

1 x multistekkerdoos

1 x gebruiksaanwijzingen

Veiligheidsvoorschriften

Neem a.u.b. de volgende veiligheidsvoorschriften in acht. Niet opvolgen van de instructies kan leiden tot persoonlijk letsel en beschadigungen.

Beschadigingen veroorzaakt door het nicht opvolumgen van de gebruiksaanwijzingen, voornamelijk deveiligheid- en hanteerinstructies, verklaren degarantie ongeldig.

De fabrikant kan nicht aansprakelijk worden gesteld voor eenige gevolgschade.

Voor uw veiligheid

Gevaar

Risico op fatale, elektrische schok

Raak geen beschadigde, blootliggende of bekrachtigde onderdelen aan. Risico op elektrisch schok.

• Controller de multistekkerdoos(voor ingebruikname op beschadigingen. Gebruik de multistekkerdoos nooit met een beschadigde kabelisolatie of behuizing.

• Een beschadigde aansluitkabel van de multistekkerdoos mag uitsluitend worden verrangen door de fabrikant, servicevertegenwoordiging van de fabrikant of een gekwalificeerde elektromonteur om gevaarlijke situatuies te vermijden.

• Manipuleer of modificier de multistekkerdoos nicht.
• Reparaties mogen uitsluitend door een gekwali ficeerde elektromonteur worden uitgevoerd.
• Houd de multistekkerdoos buiten bereik van kinderen.
• Gebruik slechts één apparaat per apparaat.
• Bedek de multistekkerdoos nooit wanneer werkzaam.

Correct gebruik

De multistekkerdoos dient uitsluitend in droge ruimtes voor privé doeleinden te worden gezruikt. Gebruik de multistekkerdoos Niet in de buurt van vloeistoffen die kuren lekken of spetteren (bijv. aquarium). Elk ander gebruik is Niet toegestaan.

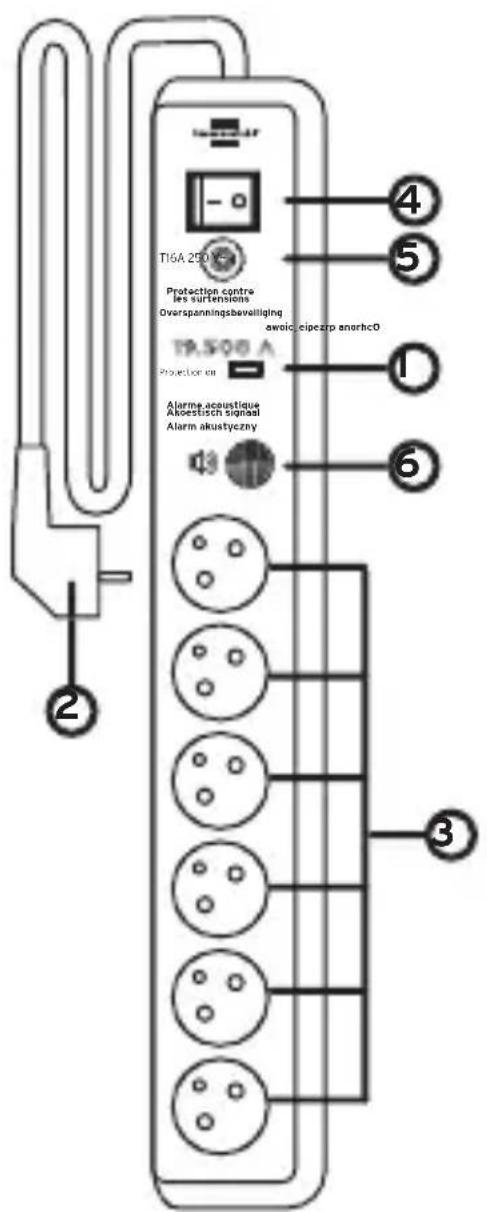

Productverzicht

1. Overspanningbeveiling met indicatielampje "Beveiling aan"
2. Kabel met netstekker
   3.6 stopcontacten
3. Hoofdschakelaar, tweepolig, verlicht
4. Stroombegrenzer
5. Akoestisch waarschuwings-signaal

Alle stopcontacten zijn kindervereilig en afgericht op een hoek van 45^

Technische gegevens

Benaming:

Multistekkerdoos

ST BL 0619 FR 3516

Toeoverspanning:

230 V~ / 50 Hz

Totale uitgang:

max. 16 A / 3.500 W

SPD volgens EN 61643-11:

Type 3

Hoogste constante spanning U_c:250 ~V / 50 ~Hz

Gecombineerde overspanning

Gecombineerde overspanning

Beveiligingsniveau Up (L-N):

1,8 kV

Beveiligingsniveau Up (L-/N-PE):1,8 kV

Stroombegrenzer:

16 A

Aansluitkabel:

3 m H05VV-F

3G × 1,5 ~mm^2

Functionaliteit en Bediening Hoofdschakelaar

U=knt de multistekkerdoos volledig uitschakelen met de tweetolige,verlichte hoofdschakelaar.

Overspanningbeveiling

De ingebouwde stroomstootonderdrukker voorkomt dat apparatuur aangesloten op de multistekkerdoos beschadigd raakt door piekspanning in hetlichtnet, bijv. wegens indirecte bliksemschichten of activering van inductieve belastingen zoals motors, verwarmingen, lampen, enz. De multistekkerdoos要去 voor correct gebruik aangesloten

worden op een stopcontact met een professioneel geinstalleerde massabeveiliging.

Zodra de stekkerdoosuitgang worden ingeschakeld, zal het indicatielampje "Beveiling aan" oplichten om aan te given dat de overspanningbeveiling effectief is. Bij een directe blikseminslag kan, omwille van de extreem hoge energie die wordt vrijgegeven, een absolute bescherming van de aangesloten apparaten nicht worden gegarandeerd. Een maximale overspanningsbeveiling bereikt u met een Meertraps overspanningsconcept, dat bestaat uit grove/gemiddelde beveiling (installatietechniek) in combinatie met een fijne beveilig- ging volgens EN 61643-11 type 3. Na het inschaken gaat het groene verklikkerlichtje branden en is de overspanningsbeveiling actief. Wanner de lamp Nieteerbrandt, worden tegelijk een akoes-tisch alarm geactiveerd en worden de contactdozen spanningsloos gemaakt. Controller a.u.b. of deze toestand teruggesteld kan worden

(»gereset«) door op de reset-knop van de automatische zekering van 16 A te drukken. Mocht dit Niet het geval zich, dan is de overspanningsbeveiliging defect en blijven de contactdozen spanningsloos.

Verzekerd risico voor aangesloten apparaten

Brennenstuhl garandeert de overspanningsbeveiligende kenmerken in zoverre die vallen binnen de technische gegevens vermeld op het kenplaatje van het desbetreffende product. Brennenstuhl neemt,

bij reglementair gezruik van het product, de reparatie c.q. de verganging op zich van alle direct aan het overspanningsbeveiligingsproduct aangesloten apparaten die aantoonbaar werden beschadigd door een overspanning, op voorwaarde van het volgende: de schade moet.daaraan te wijten zich, dat de beschreiben beveiligingsfunctie volgens de technische gegevens Niet werden gehandhaafd. Hiervoor bestaat in het kader van onsze productaansprakelijkheid een verzekererd risico voor verwondingen en materièle schade tot 5 miljoen euro.

Onderhoud en reiniging

De multistekkerdoos vereist geen onderhoud.

Gevaar

Risico op fatale, elektrische schok

Raak geen beschadigde, blootliggende of bekrachtigde onderdelen aan. Risico op fatale, elektrisch schok.

Maak de multistekkerdoos nooit schoon wanneer het van stroom worden voorzien.
Haal de stekker uit het stopcontact alvorenste reinigen.
Dompel de multistekkerdoos nooit in water.

Maak de multistekkerdoos schoon met een droog doekje.

Verwijdering

Dank elektrische apparatuur nooit samen af met huishoudelijk afval!

De Europese Richtlijn 2012/19/EC m.b.t. elektrische en elektronische afvalproducten bepaalt dat oude, elektrische apparaten geschieren afgedankt en milieuvriendelijk hergebruikt要去en worden.

Neem a.u.b. contact op met uwplaatselijke autoriteiten voor meer informatie over het afdanken van oude apparatuur.

Verklaring van conformiteit

De CE-markering is geplaatst in overeenstemming met de volgende Europese richtlijnen:

2006/95/EC Laagspanningsrichtlijn

2004/108/EC EMC Richtlijn

2011/65/EC RoHS II Richtlijn

De verklaring van conformiteit is geregisteerd door de fabrikant.

Fabrikant:
