GEBRUIKSAANWIJZING 1168730 BRENNENSTUHL

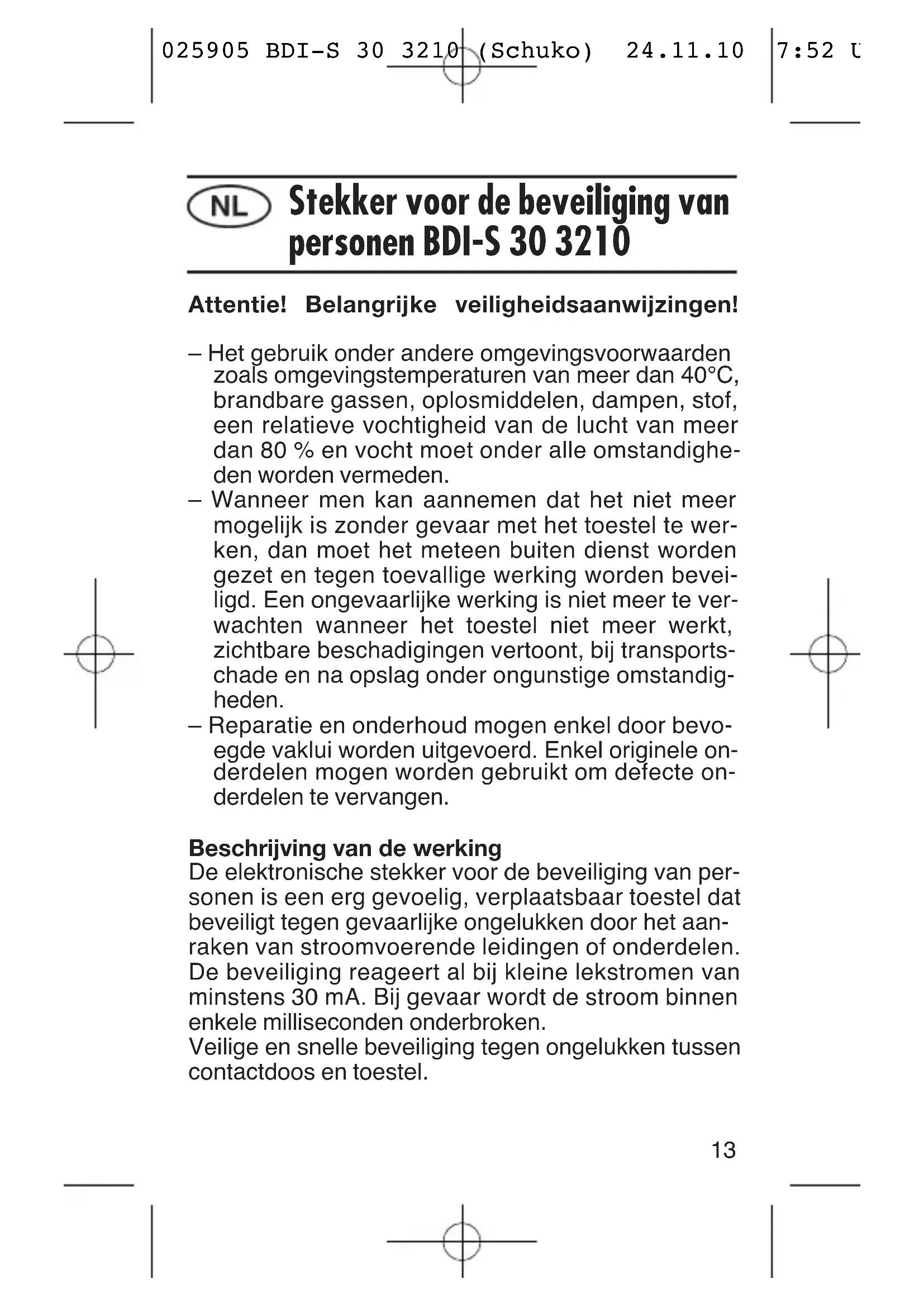

025905 BDI-S 30 3210 (Schuko) 24.11.10 7:52 UStekker voor de beveiliging van personen BDI-S 30 3210 Attentie! Belangrijke veiligheidsaanwijzingen! – Het gebruik onder andere omgevingsvoorwaarden zoals omgevingstemperaturen van meer dan 40°C, brandbare gassen, oplosmiddelen, dampen, stof, een relatieve vochtigheid van de lucht van meer dan 80 % en vocht moet onder alle omstandighe- den worden vermeden. – Wanneer men kan aannemen dat het niet meer mogelijk is zonder gevaar met het toestel te wer- ken, dan moet het meteen buiten dienst worden gezet en tegen toevallige werking worden bevei- ligd. Een ongevaarlijke werking is niet meer te ver- wachten wanneer het toestel niet meer werkt, zichtbare beschadigingen vertoont, bij transports- chade en na opslag onder ongunstige omstandig- heden. – Reparatie en onderhoud mogen enkel door bevo- egde vaklui worden uitgevoerd. Enkel originele on- derdelen mogen worden gebruikt om defecte on- derdelen te vervangen. Beschrijving van de werking De elektronische stekker voor de beveiliging van per- sonen is een erg gevoelig, verplaatsbaar toestel dat beveiligt tegen gevaarlijke ongelukken door het aan- raken van stroomvoerende leidingen of onderdelen. De beveiliging reageert al bij kleine lekstromen van minstens 30 mA. Bij gevaar wordt de stroom binnen enkele milliseconden onderbroken. Veilige en snelle beveiliging tegen ongelukken tussen contactdoos en toestel.

025905 BDI-S 30 3210 (Schuko) 24.11.10 7:52 UDe stekker voor de beveiliging van personen is voorzien voor vaste montage en als constant gebruikt accessoire voor dikwijls gebruikte elektrische toeste- llen. Bij enkele modellen is er al een kabel aangeslo- ten. In dat geval valt punt 1 van de inwerkingstelling weg. Inbedrijfstelling

1. Laat een bevoegde elektricien de stekker voor de

beveiliging van personen volgens de geldende vo- orschriften aansluiten aan het snoer van het toestel of aan de verlengkabel in plaats van een normale aansluitstekker.

2. Let er in elk geval op dat de geel-groene aan-

sluitdraad met de schroef die gemerkt is met het aardingssymbool wordt verbonden.

3. Schakel de stekker voor de beveiliging van perso-

nen in door een druk op de RESET-toets. In het controlevenster boven de RESET-toets verschijnt er een rode markering.

4. Druk de TEST-toets in om de goede werking te

controleren. Er moet een duidelijk schakelgeluid te horen zijn en de rode markering in het controle- venster moet verdwijnen.

5. Het toestel mag niet worden gebruikt wanneer het

schakelgeluid niet te horen is en de rode markering zichtbaar blijft.

6. Druk nadat de test met succes is verlopen nog

eens op de RESET-toets. Het toestel is nu klaar om te werken. Belangrijk! Voor de controle van de goede werking: druk van tijd tot tijd de testknop in en voer de controle van de werking uit zoals hierboven is beschreven. Na een stroomonderbreking de stekker voor de beveiliging van personen opnieuw inschakelen!

025905 BDI-S 30 3210 (Schuko) 24.11.10 7:52 UDe stekker voor de beveiliging van personen is niet geschikt voor toestellen waarvan een lange- re uitschakeling tot gevolgschade kan leiden (b.v. koelkasten, diepvriezers enz.). Deze stekker voor de beveiliging van personen kan niet dienen ter vervanging van de andere vo- orgeschreven veiligheidsmaatregelen! Technische gegevens Nominale spanning: 230 V ~ Netfrequentie: 50 Hz Uitschakelstroom: 30 mA Max. uitschakeltijd: 30 ms Nominaal opgenomen vermogen: max. 3680 W Nominale stroom: 16 A Max. toegestane kortsluitstroom: 500 A Omgevingstemperatuur: -25 °C - +40 °C Veiligheidsklasse: I Beschermingsgraad: IP 54 Tweepolige scheiding van de netspanning Leveringsomvang: Stekker voor de beveiliging van personen met handleiding Technische wijzigingen voorbehouden.
