1168730 - Grenuttag BRENNENSTUHL - Gratis bruksanvisning och manual

Produkttyp	Mobil jordfelsbrytare (PRCD)
Märke	Brennenstuhl
Modell	1168730
Kategori	Grenuttag / Skyddspropp
Strömförsörjning	230 V AC, 50 Hz
Märkfelström (IΔN)	30 mA
Maximal frånkopplingstid	30 ms
Maximal kortslutningsström	500 A
Omgivningstemperatur	-25 °C till +40 °C
Skyddsklass	I
Kapslingsklass	IP54
Brytning	2 poler
Mått (L x B x H)	Cirka 90 x 60 x 50 mm
Vikt	Cirka 150 g
Huvudfunktioner	Bärbar jordfelsbrytare med TEST- och RESET-knappar, röd driftsindikator, frånkoppling vid fel
Underhåll och rengöring	Rengör med en torr trasa; använd inte vatten eller lösningsmedel; kontrollera funktionen regelbundet med TEST-knappen
Säkerhet	Använd inte om testet misslyckas; anslut inte apparater som kräver kontinuerlig strömförsörjning (kylskåp, etc.); efter strömavbrott, återställ med RESET
Reservdelar och reparerbarhet	Finns inte; apparaten är inte reparerbar; vid fel, byt ut hela enheten
Leveransinnehåll	Jordfelsbrytare, bruksanvisning

Vanliga frågor - 1168730 BRENNENSTUHL

Hur testar man skyddsenhetens funktion?

Tryck på TEST-knappen. Du bör höra ett klick och den röda markeringen i kontrollfönstret ska försvinna. Om så inte sker, använd inte apparaten och låt den kontrolleras.

Vad gör jag om den röda lampan inte tänds efter att ha tryckt på RESET?

Se till att vägguttaget är strömförande. Om lampan fortfarande är släckt kan enheten vara defekt. Använd den inte och byt ut apparaten.

Kan jag använda denna jordfelsbrytare med ett kylskåp eller en frys?

Nej, eftersom en längre strömavbrott (på grund av oavsiktlig utlösning) kan skada maten. Dessa apparater kräver kontinuerlig strömförsörjning.

Vad gör jag efter ett strömavbrott?

Efter att strömmen har återställts, tryck på RESET-knappen för att återaktivera enheten. Den röda lampan ska tändas igen.

Kan stickkontakten användas utomhus?

Ja, tack vare kapslingsklass IP54 tål den vattenstänk och damm, men får inte sänkas ner i vatten.

Vad är skillnaden mellan IΔN 30 mA och 300 mA?

Ett IΔN på 30 mA ger personskydd (säkerhetströskel), medan 300 mA främst är ett brandskydd för utrustning.

Ersätter enheten en jordning?

Nej, den ersätter inte standard skyddsåtgärder. Den ska användas som komplement till en korrekt jordad installation.

Hur rengör jag jordfelsbrytaren?

Koppla bort den och torka av med en torr trasa. Använd aldrig vatten, lösningsmedel eller slipande medel.

Kan jag ansluta en förlängningssladd till denna stickkontakt?

Det rekommenderas att ansluta jordfelsbrytaren direkt till vägguttaget för att säkerställa dess effektivitet. En förlängningssladd kan minska skyddet.

Vad gör jag om TEST-knappen inte ger något klick?

Det indikerar ett funktionsfel. Sluta omedelbart att använda apparaten och låt den kontrolleras av en fackman. Försök inte reparera den själv.

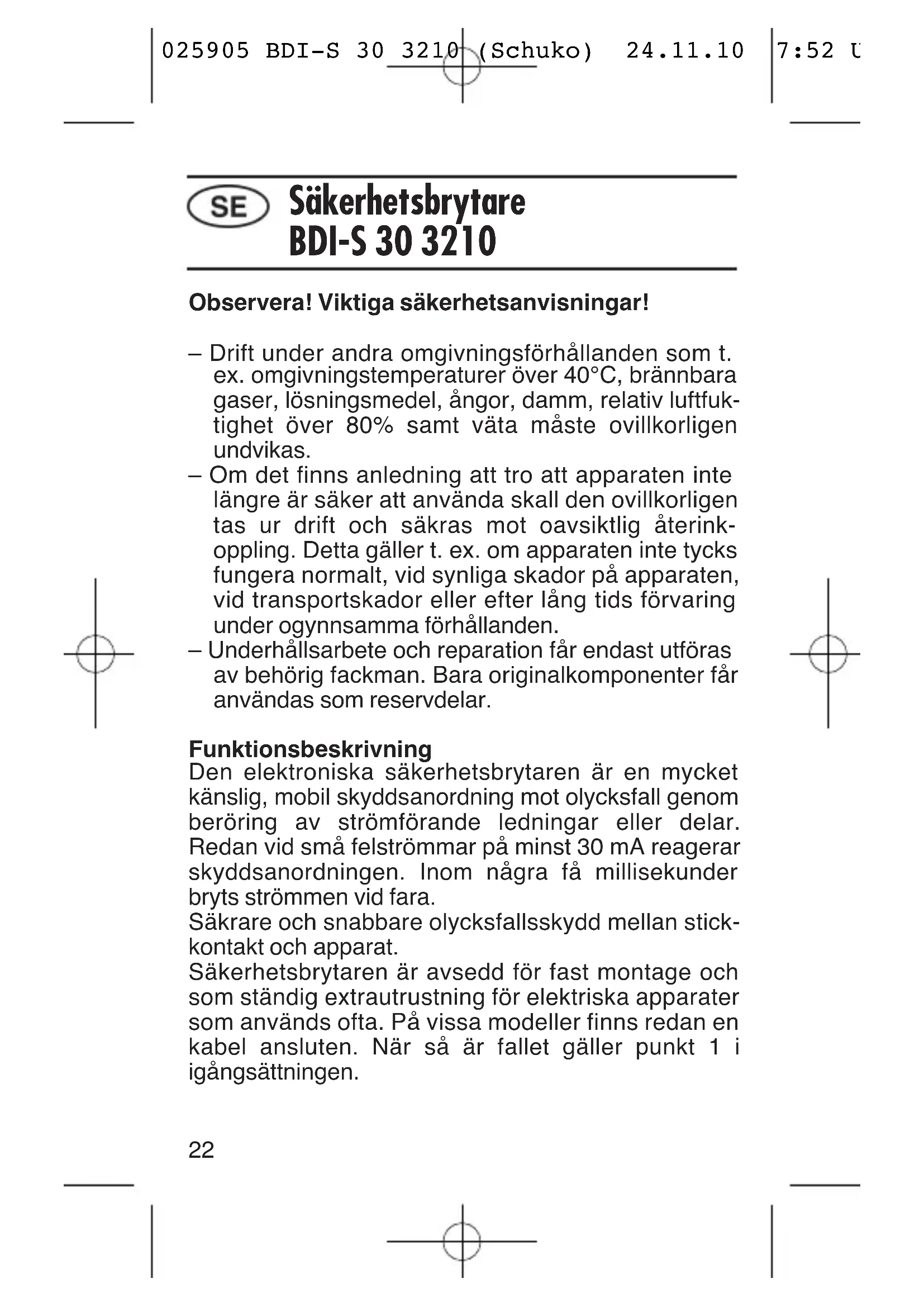

BRUKSANVISNING 1168730 BRENNENSTUHL

Observera! Viktiga säkerhetsanvisningar!

• Drift under andra omgivningsförhållanden som t. ex. omgivningstemperaturer över 40°C, brännbara gaser, lösningsmedel, ångor, damm, relativ luftfuktighet över 80% samt väta måste ovillkorligen undvikas.
• Om det finns anledning att tro att apparaten inte längre är säker att använda skall den ovillkorligen tas ur drift och säkras mot oavsiktlig återinkoppling. Detta gäller t. ex. om apparaten inte tycks fungera normalt, vid synliga skador på apparaten, vid transportskador eller efter lång tids förvaring under ogynnsamma förhållanden.
• Underhållsarbete och reparation får endast utföras av behörig fackman. Bara originalkomponenter får användas som reservdelar.

Den elektroniska säkerhetsbrytaren är en mycket känslig, mobil skyddsanordning mot olycksfall genom beröring av strömförande ledningar eller delar. Redan vid små felströmmar på minst 30 mA reagerar skyddsanordningen. Inom några få millisekunder bryts strömmen vid fara.

Säkrare och snabbare olycksfallsskydd mellan stickkontakt och apparat.

Säkerhetsbrytaren är avsedd för fast montage och som ständig extrautrustning för elektriska apparater som används ofta. På vissa modeller finns redan en kabel ansluten. När så är fallet gäller punkt 1 i igångsättningen.

Idrifttagning

1. Säkerhetsbrytaren skall anslutas i stället för normal anslutningsstickpropp av behörig fackman till apparatkabel eller förlängningskabel enligt gällande föreskrifter.
   Man måste ovillkorligen tänka på att den grön-gula anslutningen monteras till den med jordsymbolen betecknade skruven.
2. Säkerhetsbrytaren får bara stickas in direkt i vägguttaget. Den anslutna elapparaten skall vara frånslagen då den ansluts till säkerhetsbrytaren.
3. Koppla in säkerhetsbrytaren genom att trycka på återställningsknappen RESET. En röd markering tänds i kontrollfönstret ovanför RESET.
4. För funktionskontroll skall knappen TEST nu tryckas. Ett tydligt kopplingsljud måste höras och den röda markeringen i kontrollfönstret försvinner.
5. Apparaten får inte användas om detta kopplings- ljud inte hörs och den röda markeringen fortfaran- de visas.
6. Efter felfritt test skall knappen RESET åter tryckas. Apparaten är nu åter driftsklar.

Viktigt!

För funktionskontroll: Tryck på testknappen och gör funktionskontroll enligt ovanstående beskrivning.

Efter strömavbrott skall säkerhetsbrytaren kopplas in på nytt!

Säkerhetsbrytaren är inte lämplig för apparater som vid längre tids urdrifttagning kan orsaka följeskador (t. ex. kylskåp, frysboxar etc.).

Denna säkerhetsbrytare ersätter inte övriga erforderliga skyddsåtgärder!

Tekniska data

Nätspänning: 230 V \~

Nätfrekvens: 50 Hz

IAN: 30 mA

Frånslagningstid max.: 30 ms

Nominell effekt: max. 3680 W

Nominell ström: 16 A

Max. tillåten kortslutningsström: 500 A

Omgivningstemperatur: -25 °C - +40 °C

Skyddsklass: I

Skyddstyp: IP 54

2-polig nätfrånskiljning

Leveransomfattning: Säkerhetsbrytare

med bruksanvisning

CE

Tekniska ändringar förbehålles.
