SecureTec - Multiprise BRENNENSTUHL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Bloc multiprise avec protection contre les surtensions
Marque	Brennenstuhl
Modèle	SecureTec
Tension d'alimentation	230 V ~ / 50 Hz
Puissance totale maximale	16 A / 3500 W
Type de protection contre les surtensions	Type 3 selon EN 61643-11
Tension permanente maximale Uc	250 V / 50 Hz
Choc combiné U_OC (L/N-PE)	10 kV
Niveau de protection Up (L-N)	1,8 kV
Niveau de protection Up (L-/N-PE)	1,8 kV
Coupe-circuit automatique	16 A
Cordon d'alimentation	H05VV-F 3G1,5
Nombre de prises	6 prises (estimation)
Voyant indicateur de protection active	Oui, voyant « Protection on »
Interrupteur marche-arrêt avec voyant lumineux	Oui
Signal acoustique en cas de défaut	Oui
Protection enfants sur chaque prise	Oui
Entretien	Aucune maintenance nécessaire ; nettoyage avec un chiffon sec
Réparabilité	Remplacement du cordon d'alimentation uniquement par le fabricant ou un professionnel agréé
Garantie de protection des appareils branchés	Assurance responsabilité civile produit jusqu'à 5 millions d'euros (sous conditions)

FOIRE AUX QUESTIONS - SecureTec BRENNENSTUHL

Que faire si le voyant « Protection on » ne s'allume pas ?

Si le voyant ne s'allume pas, vérifiez d'abord si le coupe-circuit automatique de 16 A s'est déclenché. Appuyez sur le bouton de réinitialisation. Si le voyant reste éteint, la protection contre les surtensions est usée et les prises restent hors tension. Dans ce cas, le bloc multiprise doit être remplacé.

Comment remplacer le cordon d'alimentation endommagé ?

Pour des raisons de sécurité, le remplacement du cordon d'alimentation doit être effectué uniquement par le fabricant, son service d'assistance ou un professionnel agréé. N'essayez jamais de le réparer vous-même.

Puis-je brancher un appareil de forte puissance sur cette multiprise ?

Oui, tant que la puissance totale des appareils branchés ne dépasse pas 3500 W (16 A) et que le coupe-circuit automatique ne se déclenche pas. Ne dépassez jamais cette limite.

Que signifie le signal acoustique émis par la multiprise ?

Le signal acoustique indique que la lampe témoin de protection contre les surtensions est éteinte. Cela signifie que la protection est usée et que les prises sont mises hors tension. Vérifiez le coupe-circuit ; si le problème persiste, remplacez la multiprise.

Comment nettoyer la multiprise SecureTec ?

Avant tout nettoyage, débranchez la fiche d'alimentation de la prise. Nettoyez le bloc multiprise avec un chiffon sec. Ne le plongez jamais dans l'eau et ne le nettoyez pas sous tension.

Quelle est la garantie sur les appareils branchés en cas de surtension ?

Brennenstuhl offre une couverture d'assurance responsabilité civile produit jusqu'à 5 millions d'euros pour les appareils branchés directement sur la multiprise, endommagés par une surtension due à un défaut de la protection. La garantie s'applique si la protection n'a pas fonctionné conformément aux caractéristiques techniques.

La multiprise protège-t-elle contre la foudre directe ?

Non, une protection absolument sûre contre la foudre directe ne peut pas être garantie en raison de l'énergie extrêmement élevée. La multiprise protège principalement contre les surtensions indirectes, comme les coups de foudre à proximité ou les commutations de charges.

Puis-je utiliser la multiprise à l'extérieur ?

Non, la multiprise est destinée exclusivement à un usage privé dans des pièces sèches. Ne l'utilisez pas à proximité de liquides (par exemple un aquarium) ou en extérieur.

Comment réinitialiser le coupe-circuit automatique ?

Après un déclenchement, appuyez sur le bouton du coupe-circuit automatique pour réenclencher. Si le coupe-circuit se déclenche à nouveau, réduisez la charge totale des appareils branchés.

Où jeter la multiprise en fin de vie ?

Ne jetez pas la multiprise avec les ordures ménagères. Conformément à la directive européenne 2012/19/CE, déposez-la dans un centre de recyclage ou un point de collecte pour déchets électroniques.

MODE D'EMPLOI SecureTec BRENNENSTUHL

Mode d'emploi protection surtension et parafoudre secure-tec 19.500 a

Lisez ce mode d'emploi attentivement et entièrement. Conservez-le et transmettez-le à chaque utilisateur du bloc multiprise. Respectez les consignes de sécurité contenues dans ce mode d'emploi lors de l'utilisation du bloc multiprise. Veuillez adresser au fabricant toute question relative aux pièces de rechange ou aux réparations.

Contenu de la livraison

1 bloc multiprise 1 mode d'emploi

Consignes de sécurité

Respectez les consignes de sécurité suivantes. Le non-respect peut provoquer des dommages aux personnes et au matériel. La garantie expire en cas de dommages survenant suite au non-respect de ce mode d'emploi, notamment des consignes de sécurité et de la manipulation. Le fabricant décline également toute responsabilité pour les dommages collatéraux.

Danger mortel par chocolélectrique

Danger de choc électrique lors de contact avec des pièces endommagées, ouvertes ou sous tension.

Avant l'utilisation, vérifier absolument si le bloc multiprise n'est pas endommagé. Ne plus utiliser le bloc multiprise si l'isolation du câble ou du boîtier sont endommagés.

• Pour éviter les risques, seul le fabricant, le représentant de son service d'assistance ou un professionnel agréé, est autorisé à remplacer un cordon d'alimentation endommagé de ce bloc multiprise.
• Abstenez-vous de toute manipulation ou transformation du bloc multiprise.
• Les réparations doivent être réalisées uniquement par un professionnel.
• Veillez à garder le bloc multiprise hors de portée des enfants.
• Ne faites fonctionner qu'un appareil par prise.
• Ne recouvre pas le bloc multiprise quand il est en fonctionnement.

Utilisation conforme aux dispositions

Le bloc multiprise est destiné exclusivement à l'usage privé dans des pièces sèches. Ne pas

utiliser le bloc multiprise à proximité de liquides pouvant s'écouler ou être projetés (un aquarium, par exemple).

Toute autre utilisation est fortement à proscrire.

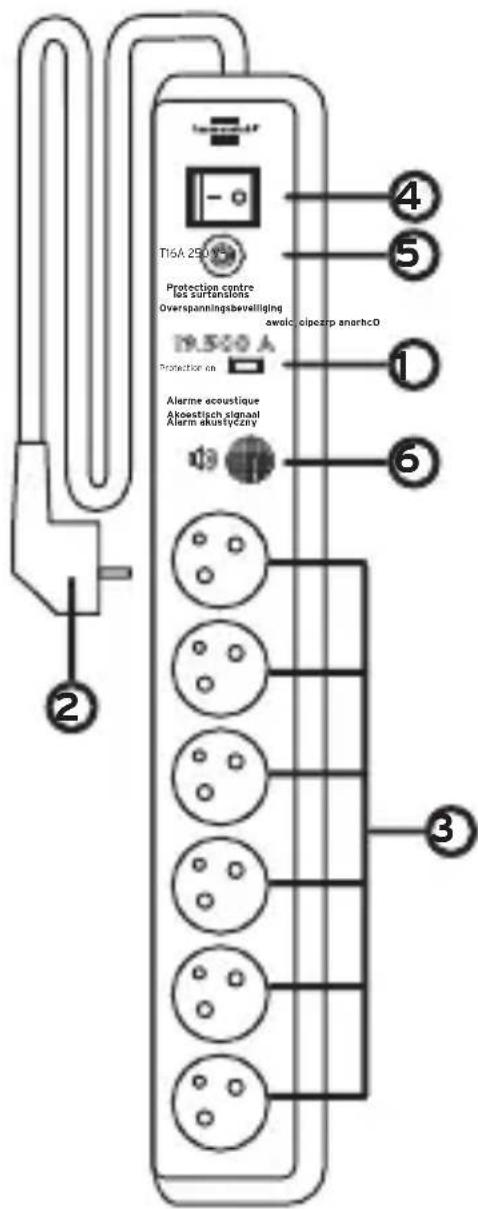

Aperçu du produit

1. Protection contre les surtensions avec voyant indicateur de protection active « Protection on »
2. Cordon d'alimentation avec fiche secteur 3.6 prises
3. Interrupteur marche-arrêt à voyant lumineux
4. Coupe-circuit automatique
5. Signal acoustique

Toutes les prises ont une protection pour enfants et sont disposées à.

Caractéristiques techniques

Désignation : bloc multiprise

ST BL 0619 FR 3516

Tension d'alimentation : 230 V~ / 50 Hz

Puissance totale : max. 16 A /

3.500 watts

SPD selon EN 61643-11: Type 3

Tension permanente Uc max : 250 V / 50 Hz

Choc combiné U_OC (L/N-PE): 10 kV

Choc combiné U_oc (L-N-PE): 10 kV

Niveau de protection Up (L-N): 1,8 kV

Niveau de protection Up (L-/N-PE) : 1,8 kV

Coupe-circuit automatique : 16 A

H05VV-F 3G1,5

Mode de fonctionnement et utilisation interrupteur marche-arrêt

À l'aide de l'interrupteur à voyant lumineux, le bloc multiprise peut être totalement coupé.

Protection contre les surtensions

Le dispositif de protection contre les surtensions évite l'endommagement des appareils branchés sur le bloc multiprise par des pointes de tension du réseau, qui peuvent survenir, par exemple, suite à des coups de foudre indirects ou à la commutation de charges inductives telles que moteurs, jour, lampes etc. Pour un fonctionnement

correct, l'appareil doit être branché sur une prise pourvue d'un conducteur de protection installé conformément aux règles en vigueur.

Après l'activation, le voyant « protection on » s'allume pour confirmer l'effet de la protection. En cas de coup de foudre direct, une protection absolument sûre des appareils branchés ne peut pas être garantie en raison de l'apparition d'une énergie extrêmement élevée. Avec un concept de surtension à plusieurs niveaux consistant en une protection primaire/moyenne (technique d'installation) conjointement avec une protection de précision selon EN 61643-11 type 3 vous procure une protection contre les surtensions la plus élevée possible. Après la mise en marche, la lampe témoins verte s'allume et la protection contre la surtension est ainsi fonctionnelle. Si la lampe n'est plus allumée, un signal acoustique est activé en même temps et les prises électriques sont mises hors tension. Vérifiez si cet état peut être supprimé en appuyant sur le coupe-circuit automatique de 16 A. Si ce n'était pas le cas, alors la protection de surtension est usée et les prises restent hors tension.

Couverture d'assurance pour les appareils raccordés

Brennenstuhl garantit les caractéristiques de la protection contre les surtensions jusqu’aux données techniques mentionnées sur la plaque signalétique du produit respectif. En cas d'utilisation

correcte des produits, Brennenstuhl se charge de la réparation, voire de l'échange de tous les appareils branchés directement sur le produit de protection contre les surtensions, qui, de manière justifiable, ont été endommagés par une surtension, dans la mesure de ce qui suit : L'origine du dommage doit être le fait que la fonction de protection décrite selon les caractéristiques techniques n'a pas été respectée. Il existe pour cela une couverture d'assurance pour les dommages causés aux personnes et au matériel dans le cadre de notre responsabilité civile produit de jusqu'à 5 millions d'euros.

Entretien et nettoyage

Le bloc multiprise ne nécessite aucune maintenance.

Danger

Danger mortel par choc électrique

Danger de mort par chocoléctrique lors du contact du cordon et des pièces du bloc multi-prise endommagées, ouvertes et sous tension.

Ne nettoyez jamais un bloc multi-prise sous tension. Avant tout nettoyage, débranchez la fiche d'alimentation de la prise. Ne plongez jamais le bloc multi-prise dans l'eau.

Nettoyez le bloc multiprise avec un chiffon sec.

Ne jetez pas les appareils électriques dans les ordures ménagères!

Conformément à la directive européenne 2012/19/CE sur les appareils électriques et électroniques, les derniers usages doivent être collectés séparément et transportés dans un centre de recyclage conforme aux impératifs écologiques. Vous obtiendrez des informations sur les possibilités d'élimination de l'appareil usagé auprès de l'administration de votre commune ou municipalité.

Déclaration de conformité

Le marquage CE a été apposé en conformité avec les directives européennes suivantes :

• Directive sur les basses tensions 2006/95/CE
• Directive CEM 2004/108/CE
• Directive RoHS II 2011/65/CE

La déclaration de conformité est déposée chez le fabricant.
