Type de produit	Bloc multiprise avec protection contre les surtensions
Marque	Brennenstuhl
Modèle	SecureTec 19.500A
Tension d'alimentation	230 V~ / 50 Hz
Puissance maximale	2 300 watts (10 A)
Courant maximal	10 A
Longueur du câble d'alimentation	3 mètres
Type de câble	H05VV-F 3G1,5
Nombre de prises	3 prises
Protection contre les surtensions	Type 3 selon EN 61643-11
Niveau de protection (Up)	1,8 kV (L-N / L-N-PE)
Choc combiné (UOC)	10 kV
Coupe-circuit automatique	10 A, réarmable
Signal acoustique	Oui, en cas de défaut de protection
Voyant de protection	Vert « Protection on »
Interrupteur marche/arrêt	Avec voyant lumineux
Entretien et nettoyage	Nettoyer avec un chiffon sec, ne pas immerger
Sécurité	Ne pas utiliser si endommagé, hors de portée des enfants
Réparabilité	Réparations par un professionnel agréé uniquement
Garantie appareils connectés	Jusqu'à 5 millions d'euros en responsabilité civile produit
Conformité	CE, directives basse tension et CEM

FOIRE AUX QUESTIONS - SecureTec 19.500A BRENNENSTUHL

Que faire si le voyant vert 'Protection on' ne s'allume pas après la mise sous tension ?

Si le voyant vert ne s'allume pas, la protection contre les surtensions est peut-être défectueuse. Le signal acoustique retentit et les prises sont mises hors tension. Essayez d'appuyer sur le coupe-circuit automatique. Si le voyant reste éteint, la protection est usée et le bloc multiprise doit être remplacé.

Comment savoir si la protection contre les surtensions fonctionne ?

Après avoir branché le bloc multiprise et allumé l'interrupteur, le voyant vert « Protection on » doit s'allumer. Cela indique que la protection est active. Si le voyant est éteint, la protection ne fonctionne plus.

Puis-je brancher un appareil puissant comme un radiateur ou un aspirateur ?

Oui, mais veillez à ne pas dépasser la puissance maximale de 2 300 watts et le courant maximal de 10 A. Ne branchez qu'un seul appareil par prise.

Le signal acoustique se déclenche, que dois-je faire ?

Le signal acoustique indique un défaut de la protection contre les surtensions ou un déclenchement du coupe-circuit. Vérifiez d'abord le coupe-circuit automatique (bouton rouge). S'il est déclenché, appuyez dessus pour le réarmer. Si le signal persiste, la protection est défectueuse et le bloc multiprise doit être remplacé.

Quelle est la longueur du câble d'alimentation ?

Le câble d'alimentation mesure 3 mètres de long, de type H05VV-F 3G1,5.

Puis utiliser ce bloc multiprise à l'extérieur ou dans une salle de bain ?

Non, le bloc multiprise est conçu pour un usage privé dans des pièces sèches. Ne l'utilisez pas à proximité de liquides, comme un aquarium, pour éviter tout risque de choc électrique.

Comment nettoyer le bloc multiprise ?

Débranchez d'abord la fiche d'alimentation de la prise. Nettoyez ensuite le boîtier avec un chiffon sec. Ne plongez jamais le bloc multiprise dans l'eau et ne le nettoyez pas sous tension.

Que couvre la garantie pour les appareils connectés ?

Brennenstuhl garantit la protection contre les surtensions. Si un appareil branché est endommagé par une surtension due à un défaut de protection, la responsabilité civile produit couvre les dommages jusqu'à 5 millions d'euros, sous réserve des conditions.

Puis-je réparer moi-même le bloc multiprise ?

Non, les réparations, notamment le remplacement du câble d'alimentation, doivent être effectuées uniquement par le fabricant, son service après-vente ou un professionnel agréé. Ne manipulez pas et ne transformez pas l'appareil.

Combien de prises comporte ce modèle ?

Le bloc multiprise SecureTec 19.500A dispose de 3 prises de courant avec protection contre les surtensions.

MODE D'EMPLOI SecureTec 19.500A BRENNENSTUHL

19.500 A

Mode d'emploi protection surtension et parafoudre secure-tec 19.500 a

Lisez ce mode d'emploi attentivement et entièrement. Conservez-le et transmettez-le à chaque utilisateur du bloc multiprise. Respectez les consignes de sécurité contenues dans ce mode d'emploi lors de l'utilisation du bloc multiprise. Veuillez adresser au fabricant toute question relative aux pièces de rechange ou aux réparations.

Contenu de la livraison

1 bloc multiprise 1 mode d'emploi

Consignes de sécurité

Respectez les consignes de sécurité suivantes. Le non-respect peut provoquer des dommages aux personnes et au matériel. La garantie expire en cas de dommages survenant suite au non-respect de ce mode d'emploi, notamment des consignes de sécurité et de la manipulation. Le fabricant décline également toute responsabilité pour les dommages collatéraux.

Danger mortel par choc électrique

Danger de choc électrique lors de contact avec des pièces endommagées, ouvertes ou sous tension.

Avant l'utilisation, vérifier absolument si le bloc multiprise n'est pas endommagé. Ne plus utiliser le bloc multiprise si l'isolation du câble ou du boîtier est endommagée.

• Pour éviter les risques, seul le fabricant, le représentant de son service d'assistance ou un professionnel agréé, est autorisé à remplacer un cordon d'alimentation endommagé de ce bloc multiprise.
• Abstenez-vous de toute manipulation ou transformation du bloc multiprise.
• Les réparations doivent être réalisées uniquement par un professionnel.
• Veillez à garder le bloc multiprise hors de portée des enfants.
• Ne faites fonctionner qu'un appareil par prise.
• Ne recouvrez pas le bloc multiprise quand il est en fonctionnement.

Utilisation conforme aux dispositions

Le bloc multiprise est destiné exclusivement à l'usage privé dans des pièces sèches. Ne pas

Secure-Tec mode d'emploi

utiliser le bloc multiprise à proximité de liquides pouvant s'écouler ou être projetés (un aquarium, par exemple).

Toute autre utilisation est fortement à proscrire.

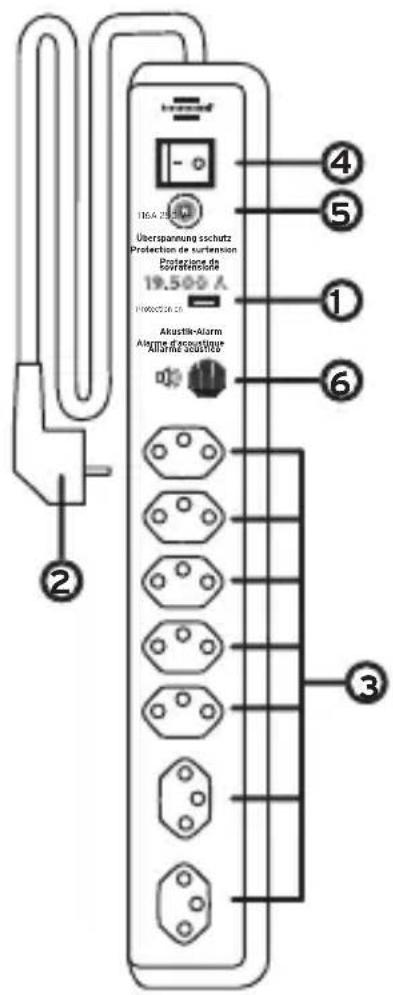

Aperçu du produit

Überspannung schutz Protection de survention 19.500 A PROTECHNOR Alkustik-Alarm Alarme d'apoustique Alkustik Immuno

1. Protection contre les surtensions avec voyant indicateur de protection active « Protection on »
2. Cordon d'alimentation avec fiche secteur 3.7 prises
3. Interrupteur marche-arrêt à voyant lumineux
4. Coupe-circuit automatique
5. Signal acoustique

Mode d'emploi

Secure-Tec

Caractéristiques techniques

Désignation : bloc multiprise

ST BL 0719 CH

Tension d'alimentation : 230 V~ / 50 Hz

Puissance totale : max. 10 A /

2.300 watts

SPD selon EN 61643-11 : Type 3

Tension permanente U _c max : 250 V / 50 Hz

Choc combiné U _OC (L-N) : 10 kV

Choc combiné U _OC (L-N-PE) : 10 kV

Niveau de protection Up (L-N) : 1,8 kV

Niveau de protection Up (L-N-PE) : 1,8 kV

Coupe-circuit automatique: 10 A

H05VV-F 3G1,5

Mode de fonctionnement et utilisation interrupteur marche-arrêt

À l'aide de l'interrupteur à voyant lumineux, le bloc multiprise peut être totalement coupé.

Protection contre les surtensions

Le dispositif de protection contre les surtensions évite l'endommagement des appareils branchés sur le bloc multiprise par des pointes de tension du réseau, qui peuvent survenir, par exemple, suite à des coups de foudre indirects ou à la commutation de charges inductives telles que moteurs, fours, lampes etc. Pour un fonctionnement

Secure-Tec mode d'emploi

correct, l'appareil doit être branché sur une prise pourvue d'un conducteur de protection installé conformément aux règles en vigueur.

Après l'activation, le voyant « protection on » s'allume pour confirmer l'effet de la protection. En cas de coup de foudre direct, une protection absolument sûre des appareils branchés ne peut pas être garantie en raison de l'apparition d'une énergie extrêmement élevée. Avec un concept de surtension à plusieurs niveaux consistant en une protection primaire/moyenne (technique d'installation) conjointement avec une protection de précision selon EN 61643-11 type 3 vous procure une protection contre les surtensions la plus élevée possible. Après la mise en marche, la lampe témoin verte s'allume et la protection contre la surtension est ainsi fonctionnelle. Si la lampe n'est plus allumée, un signal acoustique est activé en même temps et les prises électriques sont mises hors tension. Vérifiez si cet état peut être supprimé en appuyant sur le coupe-circuit automatique de 16 A. Si ce n'était pas le cas, alors la protection de surtension est usée et les prises restent hors tension.

Couverture d'assurance pour les appareils raccordés

Brennenstuhl garantit les caractéristiques de la protection contre les surtensions jusqu'aux données techniques mentionnées sur la plaque signa-

Mode d'emploi Secure-Tec

létique du produit respectif. En cas d'utilisation correcte des produits, Brennenstuhl se charge de la réparation, voire de l'échange de tous les appareils branchés directement sur le produit de protection contre les surtensions, qui, de manière justifiable, ont été endommagés par une surtension, dans la mesure de ce qui suit : L'origine du dommage doit être le fait que la fonction de protection décrite selon les caractéristiques techniques n'a pas été respectée. Il existe pour cela une couverture d'assurance pour les dommages causés aux personnes et au matériel dans le cadre de notre responsabilité civile produit de jusqu'à 5 millions d'euros.

Entretien et nettoyage

Le bloc multiprise ne nécessite aucune maintenance.

Danger

Danger de mort par choc électrique lors du contact avec le cordon et les pièces du bloc multi-prise endommagées, ouvertes et sous tension.

Ne nettoyez jamais un bloc multiprise sous tension. Avant tout nettoyage, débranchez la fiche d'alimentation de la prise. Ne plongez jamais le bloc multiprise dans l'eau.

Nettoyez le bloc multiprise avec un chiffon sec.

Ne jetez pas les appareils électriques dans les ordures ménagères !

Conformément à la directive européenne

2012/19/CE sur les appareils électriques et électroniques, les derniers usagés doivent être collectés séparément et transportés dans un centre de recyclage conforme aux impératifs écologiques.

Vous obtiendrez des informations sur les possibilités d'élimination de l'appareil usagé auprès de l'administration de votre commune ou municipalité.

Déclaration de conformité

Le marquage CE a été apposé en conformité avec les directives européennes suivantes :

• Directive sur les basses tensions 2006/95/CE • Directive CEM 2004/108/CE • Directive RoHS II 2011/65/CE La déclaration de conformité est déposée chez le fabricant.
