SecureTec 19.500A - Multipresa BRENNENSTUHL - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Presa multipla con protezione contro le sovratensioni
Marca	Brennenstuhl
Modello	SecureTec 19.500A
Tensione di alimentazione	230 V~ / 50 Hz
Potenza massima	2 300 watt (10 A)
Corrente massima	10 A
Lunghezza del cavo di alimentazione	3 metri
Tipo di cavo	H05VV-F 3G1,5
Numero di prese	3 prese
Protezione contro le sovratensioni	Tipo 3 secondo EN 61643-11
Livello di protezione (Up)	1,8 kV (L-N / L-N-PE)
Scarica combinata (UOC)	10 kV
Interruttore automatico	10 A, riarmabile
Segnale acustico	Sì, in caso di guasto della protezione
Spia di protezione	Verde « Protezione on »
Interruttore accensione/spegnimento	Con spia luminosa
Manutenzione e pulizia	Pulire con un panno asciutto, non immergere
Sicurezza	Non utilizzare se danneggiato, tenere fuori dalla portata dei bambini
Riparabilità	Riparazioni solo da un professionista autorizzato
Garanzia dispositivi collegati	Fino a 5 milioni di euro in responsabilità civile prodotto
Conformità	CE, direttive bassa tensione e CEM

Domande frequenti - SecureTec 19.500A BRENNENSTUHL

Cosa fare se la spia verde 'Protezione on' non si accende dopo l'accensione?

Se la spia verde non si accende, la protezione contro le sovratensioni potrebbe essere difettosa. Il segnale acustico suona e le prese vengono disalimentate. Provare a premere l'interruttore automatico. Se la spia rimane spenta, la protezione è esaurita e la presa multipla deve essere sostituita.

Come sapere se la protezione contro le sovratensioni funziona?

Dopo aver collegato la presa multipla e acceso l'interruttore, la spia verde « Protezione on » deve accendersi. Ciò indica che la protezione è attiva. Se la spia è spenta, la protezione non funziona più.

Posso collegare un apparecchio potente come un radiatore o un aspirapolvere?

Sì, ma assicurarsi di non superare la potenza massima di 2 300 watt e la corrente massima di 10 A. Collegare un solo apparecchio per presa.

Il segnale acustico si attiva, cosa devo fare?

Il segnale acustico indica un guasto della protezione contro le sovratensioni o l'intervento dell'interruttore automatico. Verificare prima l'interruttore automatico (pulsante rosso). Se è scattato, premere per riarmarlo. Se il segnale persiste, la protezione è difettosa e la presa multipla deve essere sostituita.

Qual è la lunghezza del cavo di alimentazione?

Il cavo di alimentazione è lungo 3 metri, di tipo H05VV-F 3G1,5.

Posso utilizzare questa presa multipla all'esterno o in bagno?

No, la presa multipla è progettata per uso privato in ambienti asciutti. Non utilizzare in prossimità di liquidi, come un acquario, per evitare il rischio di scosse elettriche.

Come pulire la presa multipla?

Scollegare prima la spina di alimentazione dalla presa. Pulire quindi l'alloggiamento con un panno asciutto. Non immergere mai la presa multipla in acqua e non pulirla sotto tensione.

Cosa copre la garanzia per i dispositivi collegati?

Brennenstuhl garantisce la protezione contro le sovratensioni. Se un apparecchio collegato viene danneggiato da una sovratensione dovuta a un difetto della protezione, la responsabilità civile prodotto copre i danni fino a 5 milioni di euro, soggetti a condizioni.

Posso riparare da solo la presa multipla?

No, le riparazioni, in particolare la sostituzione del cavo di alimentazione, devono essere effettuate solo dal fabbricante, dal suo servizio post-vendita o da un professionista autorizzato. Non maneggiare né modificare l'apparecchio.

Quante prese ha questo modello?

La presa multipla SecureTec 19.500A dispone di 3 prese elettriche con protezione contro le sovratensioni.

MANUALE UTENTE SecureTec 19.500A BRENNENSTUHL

Istruzioni d'uso Secure-Tec Protezione sovraccarico e contro i lampi 19.500 A

Introduzione

Legga con attenzione queste istruzioni d'uso.

Conservi le istruzioni d'uso, trasmettendole a tutti gli utenti del listello della presa elettrica. Quando usa il listello della presa elettrica si attenga alle avvertenze di sicurezza contenute in queste istruzioni d'uso.

In caso di domande riguardanti pezzi di ricambio o riparazioni La preghiamo di rivolgersi al costruttore.

Volume di consegna

1 x listello per presa

1 x istruzioni d'uso

Avvisi di sicurezza

Rispetti le seguenti avvertenze di sicurezza.

La non osservanza potrebbe causare danni a persone e cose.

Se si presentano danni causati dalla non osservanza di queste istruzioni d'uso, in particolare delle istruzioni di sicurezza e d'uso, decade la garanzia.

Inoltre il costruttore non si assume alcuna responsabilità per danni successivi.

Informazioni sulla Sua sicurezza

Pericolo

Pericolo di vita da scossa elettrica

Entrando in contatto con componenti danneggiati, aperti o sotto tensione si rischia una scossa elettrica.

Prima dell'uso il listello della presa deve essere assolutamente controllato per verificare eventuali danni. Se sono danneggiati gli isolamenti dei cavi o l'involucro, il listello della presa non deve essere più usato.

• Per evitare pericoli il condotto di collegamento danneggiato di questo listello della presa deve essere sostituito esclusivamente dal produttore, dal rappresentante dell'assistenza o da una persona con una simile qualifica.
• Eviti ogni tipo di manipolazione o ristrutturazione del listello della presa.
• Faccia eseguire le riparazioni esclusivamente da un esperto.
• Tenga il listello della presa a dovuta distanza dai bambini.
• Metta in funzione un unico apparecchio per presa.

Istruzioni d'uso Secure-Tec

• Non copra il listello della presa durante il funzionamento.

Uso corretto

Il listello della presa va utilizzato esclusivamente per impiego privato in locali asciutti. Il listello della presa non deve essere utilizzato vicino a liquidi eventualmente fuoriuscenti o spruzzanti (ad es. vicino a un aquario).

Tutti gli impieghi diversi non sono ammessi.

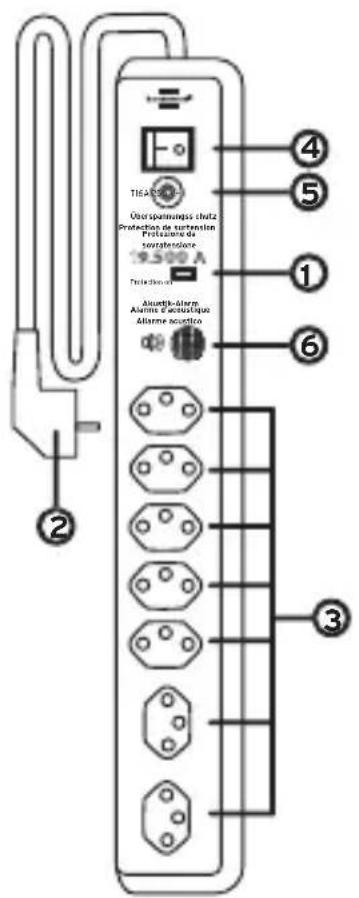

Riepilogo del prodotto

TIGA Sensor Osteospermous chutz Protection de saturation Proteasome de sensitration 9.500 A Detection Alarm-Alarm Alarm d'actuate Alarm acoustico ① ② ③ ④ ⑤ ⑥

1. Protezione di sovratensione con lampadina di segnalazione "Protection on"
2. Condotto di collegamento con presa di rete
   3.7 prese
3. Interruttore principale, a due poli e illuminato
4. Interruttore automatico di sicurezza
5. Segnale acustico di avvertimento

Secure-Tec Istruzioni d'uso

Dati tecnici

Designazione: Listello presa

ST BL 0719 CH

3516

Tensione di collegamento: 230 V\~ / 50 Hz

Prestazione complessiva: mass. 10 A /

2.300 W

SPD secondo EN 61643-11: Tipo 3

Tensione massima costante U: 250 V / 50 Hz

Urto combinato U_0c (L-N): 10 kV

Urto combinato U_oc (L/N-PE): 10 kV

Livello di protezione Up (L-N): 1,8 kV

Livello di protezione Up (L-/N-PE): 1,8 kV

Interruttore automatico di sicurezza:10 A

Condotto di collegamento: 3 m

H05VV-F 3G1,5

Funzionamento e uso Interruttore principale

Con l'interruttore a due poli illuminato il listello della presa può essere completamente spento.

Protezione di sovratensione

Il dispositivo di protezione di sovratensione montato all'interno evita che gli apparecchi collegati con il listello della presa vengano danneggiati da punte di tensione in rete che ad es. potrebbero essere causate da lampi indiretti o dall'accensione di carichi induttivi quali motori, forni, lampade, ecc. Per il funzionamento corretto l'apparecchio

Istruzioni d'uso Secure-Tec

deve essere collegato con una presa dotata di un conduttore di protezione correttamente installato. Dopo l'accensione si illumina la lampadina di segnalazione "Protection on" per confermare la funzione di protezione. Nel caso di un lampo diretto a causa del livello elevato di energia potrebbe non essere garantita una protezione assolutamente sicura degli apparecchi collegati. La massima protezione da sovratensione. La ottiene con un concetto di sovratensione a vari livelli costituito di una protezione grezza/media (tecnica di installazione) insieme alla nostra protezione fine ai sensi della normativa EN 61643-11, tipo 3. Dopo l'attivazione, la spia di segnalazione verde si accende e la protezione contro sovratensioni è con ciò funzionante. Se la lampadina non dovesse più lampeggiare, si attiverebbe in contemporanea un allarme acustico e le prese verrebbero disattivate per mancanza di tensione. Ripristinare la situazione appena descritta premendo l'interruttore automatico di sicurezza a 16 A. Se ciò non dovesse verificarsi, questo significa che la protezione dalle sovratensioni è usurata, per cui le prese restano prive di tensione.

Protezione assicurativa per apparecchi collegati

Brennenstuhl garantisce le caratteristiche di protezione di sovratensione fino ai dati tecnici indicati sul cartellino del tipo del rispettivo prodotto. In

20

Secure-Tec Istruzioni d'uso

caso di uso corretto dei prodotti Brennenstuhl si assume la riparazione e/o la sostituzione di tutti gli apparecchi direttamente collegati con il prodotto di sovratensione che sono stati danneggiati in modo comprovato dalla sovratensione, se risulta quanto segue: Il danno deve essere stato causato dal fatto che la funzione di protezione descritta secondo le indicazioni tecniche non è stata mantenuta. In questo caso si ha una protezione assicurativa per danni a persone e cose nel contesto dell'obbligo di garanzia del prodotto fino a 5 milioni di Euro.

Manutenzione e pulizia

Il listello della presa non richiede manutenzione.

Pericolo

Pericolo di vita causato da scossa elettrica

Entrando in contatto con componenti danneggiati, aperti o sotto tensione del listello della presa e del condotto vi sono pericoli di vita da scossa elettrica.

Non pulisca mai un listello della presa sotto tensione.
- Prima della pulizia estragga la presa di rete dalla presa.
Non immerga mai il listello della presa nell'acqua.

Istruzioni d'uso Secure-Tec

Pulisca il listello della presa con una pezza asciutta.

Smaltimento

Non gettare le apparecchiature elettriche nei rifiuti domestici!

Secondo la direttiva CE/2012/19 riguardante le apparecchiature elettriche ed elettroniche usate gli attrezzi elettrici usati devono essere raccolti separatamente e condotti presso un punto di riciclaggio ecologico.

Le informazioni sulle possibilità riguardanti lo smaltimento delle apparecchiature usate Le ottiene presso la Sua amministrazione comunale o cittadina.

Dichiarazione di conformità

In ottemperanza con le seguenti direttive europee è stato apportato il simbolo CE:

• 2006/95/CE direttiva di bassa tensione
• 2004/108/CE direttiva EMC
• 2011/65/CE direttiva RoHS II
La dichiarazione di conformità è archiviata presso il costruttore.

Costruttore:

lectra-t ag, Blegistrasse 13, CH-6340 Baar

brennenstuhl®

lectra-t ag

Blegistrasse 13, CH-6340 Baar
