NÁVOD K OBSLUZE 5m H07RNF 3G1 5 BRENNENSTUHL

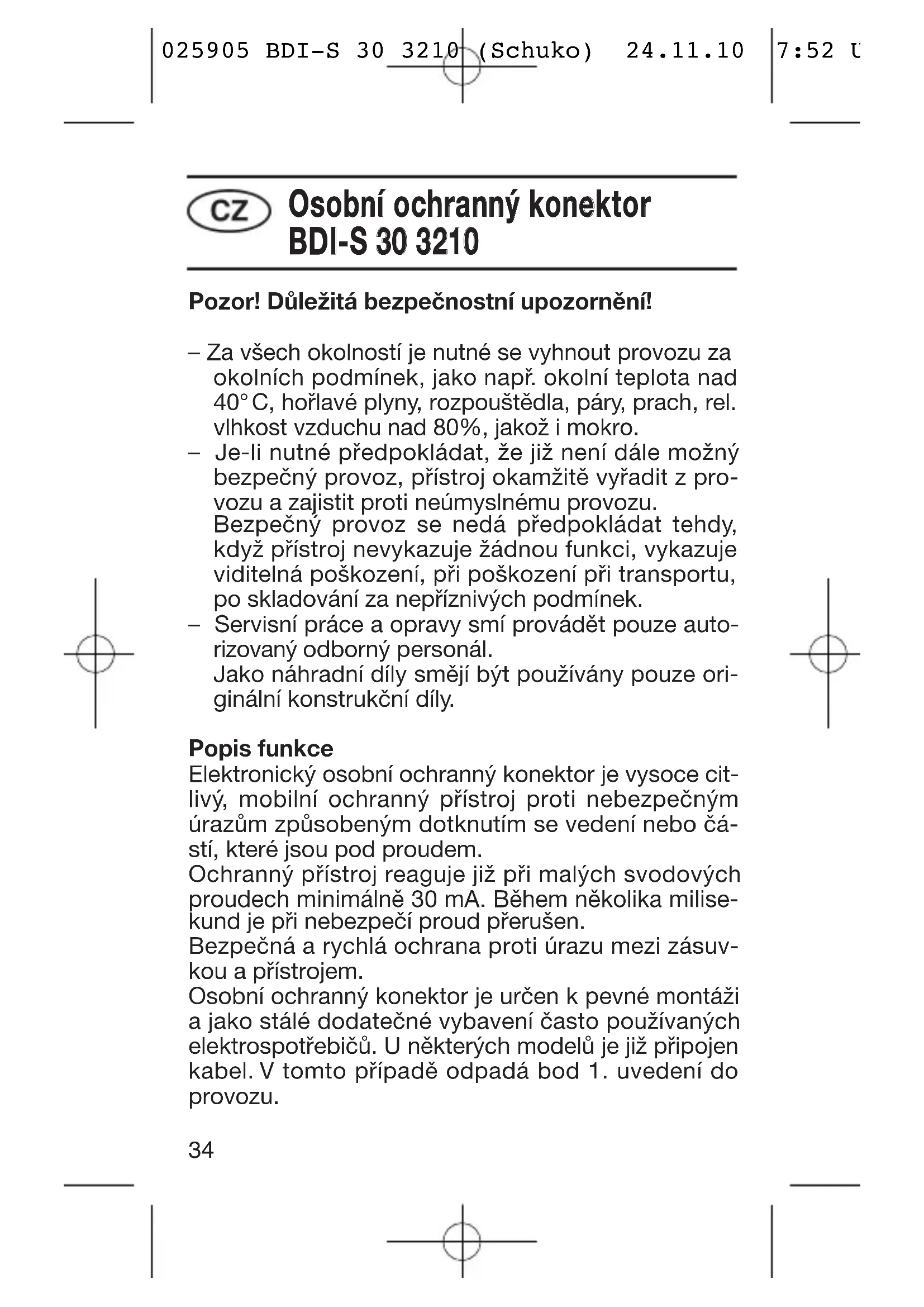

025905 BDI-S 30 3210 (Schuko) 24.11.10 7:52 UOOssoobbnníí oocchhrraannnnýý kkoonneekkttoorr BBDDII--SS 3300 33221100 Pozor! Důležitá bezpečnostní upozornění! – Za všech okolností je nutné se vyhnout provozu za okolních podmínek, jako např. okolní teplota nad 40° C, hořlavé plyny, rozpouštědla, páry, prach, rel. vlhkost vzduchu nad 80%, jakož i mokro. – Je-li nutné předpokládat, že již není dále možný bezpečný provoz, přístroj okamžitě vyřadit z pro- vozu a zajistit proti neúmyslnému provozu. Bezpečný provoz se nedá předpokládat tehdy, když přístroj nevykazuje žádnou funkci, vykazuje viditelná poškození, při poškození při transportu, po skladování za nepříznivých podmínek. – Servisní práce a opravy smí provádět pouze auto- rizovaný odborný personál. Jako náhradní díly smějí být používány pouze ori- ginální konstrukční díly. Popis funkce Elektronický osobní ochranný konektor je vysoce cit- livý, mobilní ochranný přístroj proti nebezpečným úrazům způsobeným dotknutím se vedení nebo čá- stí, které jsou pod proudem. Ochranný přístroj reaguje již při malých svodových proudech minimálně 30 mA. Během několika milise- kund je při nebezpečí proud přerušen. Bezpečná a rychlá ochrana proti úrazu mezi zásuv- kou a přístrojem. Osobní ochranný konektor je určen k pevné montáži a jako stálé dodatečné vybavení často používaných elektrospotřebičů. U některých modelů je již připojen kabel. V tomto případě odpadá bod 1. uvedení do provozu.
025905 BDI-S 30 3210 (Schuko) 24.11.10 7:52 UUvedení do provozu
1. Osobní ochranný konektor nechat zapojit od-
borným personálem namísto normálního pří- pojného konektoru na přístrojový nebo prodlužo- vací kabel. Nezbytně dbát na to, aby byl zeleno-žlutý přípoj namontován na šroub označený uzemňovacím symbolem .
2. Osobní ochranný konektor zastrčit pouze přímo
do nástěnné zásuvky. Připojený elektrický přístroj by měl být při zastrčení ochranného spínače vyp- nutý.
3. Osobní ochranný konektor zapnout stisknutím
tlačítka RESET. V kontrolní okénku nad tlačítkem RESET se objeví červené označení.
4. K provedení funkčního testu stiskněte tlačítko TEST.
Musí se ozvat dobře slyšitelný zvuk vypnutí a čer- vené označení již není v kontrolním okénku vidět.
5. Přístroj nesmí být používán, když nebylo tento
zvuk vypnutí slyšet a červené označení je i nadále viditelné.
6. Po bezporuchovém testu opět stisknout tlačítko
RESET. Přístroj je nyní připraven k provozu. Důležité! Funkční test: příležitostně stisknout tlačítko »Test« a provést funkční test dle výše uvedeného popisu. Po přerušení proudu osobní ochranný konektor znovu zapnout! Osobní ochranný konektor se nehodí pro přístro- je, u kterých může delší vypnutí způsobit násled- né škody (např. ledničky, mrazničky apod.). Tento osobní ochranný konektor nenahrazuje jinak nutná ochranná opatření!
025905 BDI-S 30 3210 (Schuko) 24.11.10 7:52 UHugo Brennenstuhl GmbH & Co. KG 72074 Tübingen · Germany lectra-t CH-6340 Baar H. Brennenstuhl S.A.S. F-67460 Souffelweyersheim www.brennenstuhl.com Technická data Napětí sítě: 230 V ~ Kmitočet sítě: 50 Hz IAN: 30 mA Doba spouštění max: 30 ms Jmenovitý příkon: max. 3680 W Jmenovitý proud: 16 A max. přípustný zkratový proud: 500 A Okolní teplota: -25 °C - +40 °C Třída ochrany: I Způsob krytí: IP 54 2pólové oddělení od napájecí sítě Rozsah dodávky: osobní ochranný konektor s návodem Technické změny vyhrazeny. 0 4 5 3 1 8 7 / 111 0 025905 BDI-S 30 3210 (Schuko) 24.11.10 7:52 U
