Encuentra gratis el manual del aparato 5m H07RNF 3G1 5 BRENNENSTUHL en formato PDF.
| Tipo de dispositivo | Enchufe de seguridad |
| Índice de protección (IP) | IP54 |
| Norma de seguridad | No especificado |
| Tipo de enchufe | Schuko |
| Uso | Protección diferencial |
| Material de la carcasa | No especificado |
| Color | No especificado |
| Número de polos | No especificado |
| Corriente nominal | No especificado |
| Voltaje nominal | No especificado |
| Frecuencia | No especificado |
| Protección contra sobrecargas | Sí |
| Protección contra cortocircuitos | Sí |
| Tipo de montaje | No especificado |
| Dimensiones | No especificado |
| Peso | No especificado |
Preguntas de los usuarios sobre 5m H07RNF 3G1 5 BRENNENSTUHL
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Regleta en formato PDF gratis! Encuentra tus instrucciones 5m H07RNF 3G1 5 - BRENNENSTUHL y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. 5m H07RNF 3G1 5 de la marca BRENNENSTUHL.
MANUAL DE USUARIO 5m H07RNF 3G1 5 BRENNENSTUHL

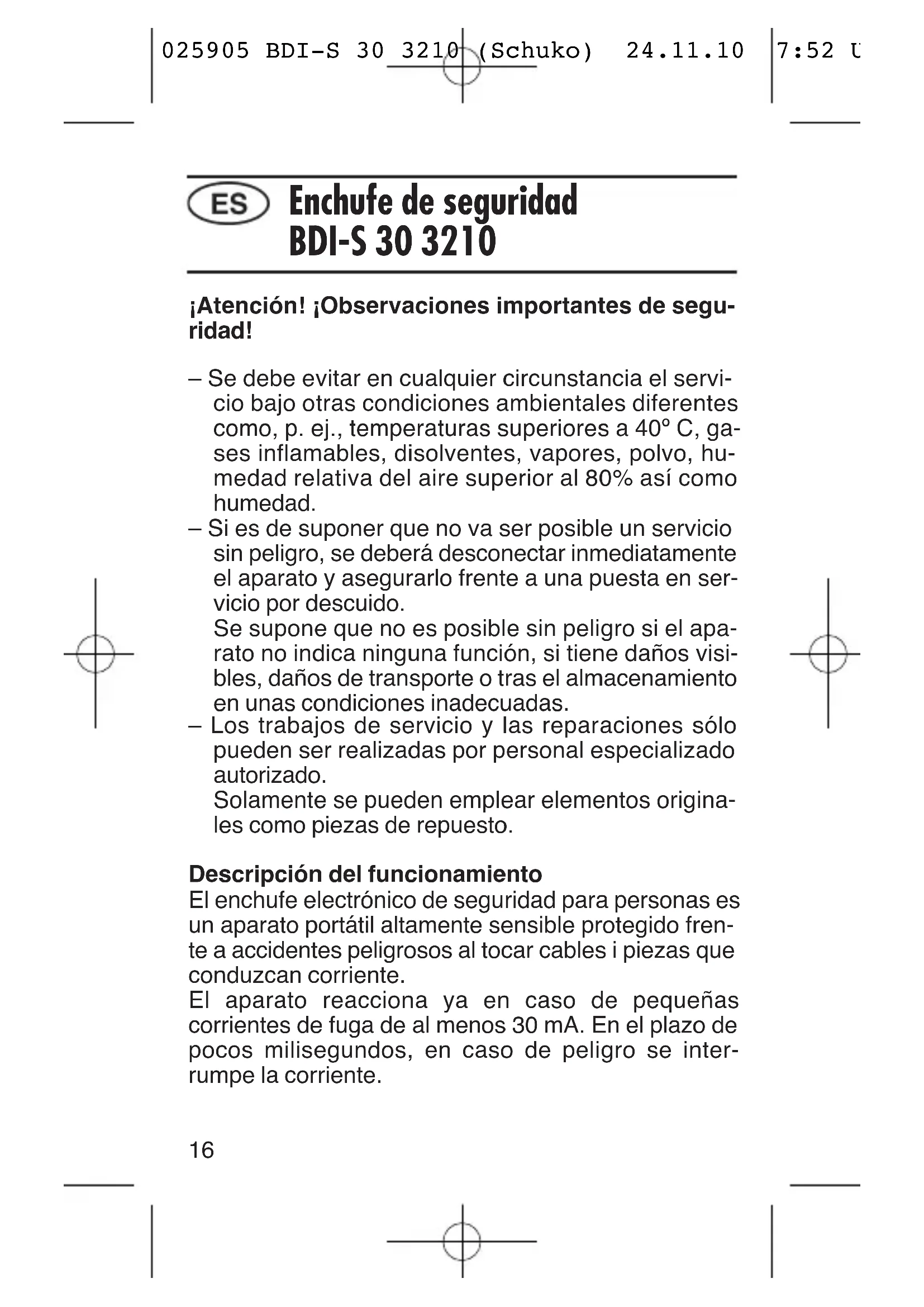

025905 BDI-S 30 3210 (Schuko) 24.11.10 7:52 UEnchufe de seguridad BDI-S 30 3210 ¡Atención! ¡Observaciones importantes de segu- ridad! – Se debe evitar en cualquier circunstancia el servi- cio bajo otras condiciones ambientales diferentes como, p. ej., temperaturas superiores a 40º C, ga- ses inflamables, disolventes, vapores, polvo, hu- medad relativa del aire superior al 80% así como humedad. – Si es de suponer que no va ser posible un servicio sin peligro, se deberá desconectar inmediatamente el aparato y asegurarlo frente a una puesta en ser- vicio por descuido. Se supone que no es posible sin peligro si el apa- rato no indica ninguna función, si tiene daños visi- bles, daños de transporte o tras el almacenamiento en unas condiciones inadecuadas. – Los trabajos de servicio y las reparaciones sólo pueden ser realizadas por personal especializado autorizado. Solamente se pueden emplear elementos origina- les como piezas de repuesto. Descripción del funcionamiento El enchufe electrónico de seguridad para personas es un aparato portátil altamente sensible protegido fren- te a accidentes peligrosos al tocar cables i piezas que conduzcan corriente. El aparato reacciona ya en caso de pequeñas corrientes de fuga de al menos 30 mA. En el plazo de pocos milisegundos, en caso de peligro se inter- rumpe la corriente.
025905 BDI-S 30 3210 (Schuko) 24.11.10 7:52 UProtección más segura y rápida frente a accidentes entre la caja de enchufe y el aparato. El enchufe de seguridad está previsto para un monta- je fijo y como equipamiento adicional permanente de aparatos eléctricos que se usan con frecuencia. En algunos modelos ya viene conectado un cable. En estos casos, se omite el punto 1 de la puesta en funcionamiento. Puesta en servicio
1. Mandar conectar el enchufe de seguridad al cable
del aparato o al de prolongación sustituyendo a un enchufe de conexión normal de acuerdo con las normas por personal especializado autorizado. Es absolutamente necesario prestar atención a que la conexión verde-amarilla se monte en el tor- nillo señalizado con el símbolo de tierra .
2. Insertar el enchufe de seguridad sólo
directamente en la caja de enchufe para pared. El aparato eléctrico conectado debe estar desconec- tado al insertar el interruptor de seguridad.
3. Conectar el enchufe de seguridad presionando so-
bre la tecla de RESET. En la ventana de control aparece una marca roja sobre la tecla de RESET.
4. Para controlar el funcionamiento, pulsar ahora la
tecla TEST. Se debe escuchar un claro ruido de co- nexión y la marca roja en la ventana de control ya no se debe poder ver.
5. No se puede utilizar el aparato si no se escucha
este ruido de conexión y se puede seguir viendo la marca roja.
6. Tras una prueba sin fallos, pulsar de nuevo la tecla
RESET. El aparato está ahora listo para el servicio. ¡Importante! Para el control del funcionamiento: pulsar de vez en cuando el botón de test y llevar el control de funcionamiento tal como se describe más arriba.
025905 BDI-S 30 3210 (Schuko) 24.11.10 7:52 U¡Tras una interrupción de la corriente, conectar de nuevo el enchufe de seguridad! El enchufe de seguridad no es adecuado para aparatos en los que una larga desconexión puede ocasionar daños (p. ej., frigoríficos, congelado- res, etc.). Este enchufe de seguridad no sustituye las por lo demás necesarias medidas de protección. Datos técnicos Tensión nominal: 230 V ~ Frecuencia de la red: 50 Hz IAN: 30 mA Tiempo de reacción máx.: 30 ms Absorción nominal: máx. 3680 W Corriente nominal: 16 A Máx. corriente de cortocircuito: 500 A Temperatura ambiente: -25 °C - +40 °C Clase de protección: I Tipo de protección: IP 54 Separación de la red de 2 polos Volumen del suministro: Enchufe de seguridad con instrucciones Reservado el derecho a introducir modificaciones técnicas.
