TimberWolf 110th RTR Brushless SCT - Jouet radiocommandé Maverick - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Échelle : 1/10, Type de moteur : Brushless, Vitesse maximale : 60 km/h, Transmission : 4WD
Utilisation	Jouet radiocommandé tout-terrain, idéal pour les surfaces variées, recommandé pour les utilisateurs de 14 ans et plus.
Maintenance et réparation	Vérifier régulièrement les connexions électriques, nettoyer le châssis après utilisation, remplacer les pièces usées.
Sécurité	Utiliser sous la supervision d'un adulte pour les jeunes utilisateurs, éviter les zones à fort trafic, porter des lunettes de protection.
Informations générales	Inclus : batterie rechargeable, chargeur, télécommande, temps de charge : environ 2 heures, autonomie : jusqu'à 20 minutes.

FOIRE AUX QUESTIONS - TimberWolf 110th RTR Brushless SCT Maverick

Le véhicule ne répond pas aux commandes de la télécommande.

Vérifiez que les piles de la télécommande sont correctement installées et chargées. Assurez-vous également que le véhicule est allumé et que la télécommande est synchronisée avec le modèle.

La batterie ne se charge pas.

Vérifiez le câble de charge et assurez-vous qu'il est correctement connecté. Essayez d'utiliser une autre prise de courant. Si le problème persiste, il se peut que la batterie soit défectueuse.

Le véhicule ne se déplace pas.

Assurez-vous que la batterie est complètement chargée et installée correctement. Vérifiez également les roues et les moteurs pour voir s'il n'y a pas d'obstructions.

Le moteur chauffe trop rapidement.

Cela peut être dû à une surcharge. Vérifiez si le véhicule est utilisé sur une surface appropriée et assurez-vous que le moteur est bien ventilé. Laissez le moteur refroidir avant de continuer à l'utiliser.

Les pièces du véhicule se détériorent rapidement.

Utilisez le véhicule sur des surfaces appropriées et évitez les chocs violents. Consultez le manuel pour des recommandations sur l'entretien et le remplacement des pièces.

Comment régler la direction du véhicule ?

Utilisez le bouton de trim de direction sur la télécommande pour ajuster la direction. Testez le véhicule sur une surface plane et faites les ajustements nécessaires.

Puis-je utiliser le véhicule sous la pluie ?

Le Maverick TimberWolf 110th n'est pas étanche. Il est recommandé de ne pas utiliser le véhicule sous la pluie ou dans des conditions humides pour éviter d'endommager les composants électroniques.

Quelle est la durée de vie de la batterie ?

La durée de vie de la batterie dépend de l'utilisation, mais en moyenne, elle peut durer entre 15 et 30 minutes selon le type de conduite.

Où puis-je trouver des pièces de rechange ?

Les pièces de rechange peuvent être trouvées chez les revendeurs agréés ou sur des sites spécialisés en ligne. Assurez-vous d'acheter des pièces compatibles avec le Maverick TimberWolf 110th.

Comment puis-je nettoyer mon véhicule ?

Utilisez un chiffon sec pour enlever la poussière et les débris. Pour un nettoyage plus approfondi, utilisez de l'eau tiède et un savon doux, mais évitez de mouiller les composants électroniques.

MODE D'EMPLOI TimberWolf 110th RTR Brushless SCT Maverick

AMUSEZ-VOUS ! Mais lisez ceci d'abord !!

Nous savons que vous allez bien vous amuser avec votre modèle, mais pour obtenir le meilleur de votre achat, veuillez lire cette information AVANT de le mettre en marche.

Sommaire

				Page
Garantie				26
Précautions	de	sécurité			27
Composants			27
Outils				27
Éléments nécessaires au bon fonctionnement 28
Chargement de la batterie	29
Installation des batteries			29
Émetteur			30
C o n fi guration du compensateur
Mise en marche					31
Arrêt			31
Calibration du contrôleur électronique de vitesse			31
Conduite			36
Entretien après la conduite					36
Dépistage des pannes					37

Garantie du composant de 90 jours

Nous souhaitons que vous profitiez de votre achat, mais lisez ceci d'abord !

Ce produit est couvert par une garantie composant de 90 jours à partir de la date d'achat. Si, pendant cette période, l'une des pièces du produit a un défaut de fabrication, nous la réparerons ou la remplacerons à notre choix. Nous ne donnerons pas de nouvelle garantie pour une ancienne, une fois que le produit a été utilisé.

Veuillez remarquer que ce produit n'est pas un jouet, et qu'il est recommandé d'avoir aux moins de 14 ans et être sous la surveillance d'un adulte. Il est de la responsabilité des parents ou tuteur de garantir que les mineurs ont l'aide et la supervision nécessaires. Si vous pensez qu'il existe, pour toute raison, un problème avec le produit, il est de la responsabilité de l'utilisateur de rechercher et de suivre les instructions afin de corriger le problème avant de causer de plus grands dommages.

Non couvert par la garantie

Ceci est un modèle sophistiqué et de haute performance qui devra être traité avec soin et respect. Tous les efforts ont été faits pour rendre ce produit aussi fort et durable que possible, toutefois, il est possible de casser ou d'endommager des pièces après un choc ou un usage extrême. Les composants endommagés suite à une collision, un usage incorrect, un manque d'entretien ou des mauvais traitements ne sont pas couverts par la garantie.

Comment revendiquer votre garantie

Pour les droits de garantie, veuillez prendre d'abord contact avec votre fournisseur. Ne renvoyez pas le produit à votre distributeur sans leur accord préalable. Vous n'avez pas à renvoyer le produit en entier, mais seulement le composant endommagé avec une copie de votre bon d'achat. Dans beaucoup de cas, il est plus rapide et rentable pour l'usager de monter le(s) pièce(s) de rechange sur le produit et dans ce cas, nous nous réservons le droit de ne fournir des pièces que dans ce cas.

Tout composant retourné et inspecté par notre distributeur ne possédant pas une garantie valable, peut être sujet à des frais d'inspection et de manipulation avant sa réexpédition. Toutes les réparations nécessaires suite à une négligence ou mauvaise utilisation seront facturées avant le début de tout travail sur le produit. Si vous décidez de ne réaliser aucun travail, le distributeur se réserve le droit de facturer des frais de manipulation et d'expédition.

Veuillez joindre votre preuve d'achat à ce manuel car vous pourrez en avoir besoin à l'avenir.

utions de sécurité

Ce produit est un vrai véhicule radiocommandé et ce n'est pas un jouet. Lisez avec attention ce manuel d'instructions avant de mettre le modèle en marche. Si vous n'êtes pas familiarisé avec les véhicules radiocommandés, nous vous recommandons de demander le conseil pour qui cela est familier.

Ne connectez jamais la batterie rechargeable de propulsion en inversant les pôles ni ne démontez la batterie. Si la batterie de propulsion est utilisée en sens inverse, un courant élevé peut être engendré un court-circuit et cela est très dangereux.

Ne mettez jamais des modèles radiocommandés en marche près de personnes ou d'animaux, ou dans des lieux publics. Cela peut provoquer des accidents sérieux, des blessures, et/ou des dommages matériels.

La prise d'alimentation du chargeur doit rester accessible. Elle ne doit jamais être laissée branchée si le chargeur n'est pas utilisé.

Si vous utilisez des batteries rechargeables AA pour l'émetteur, veuillez acheter un chargeur approprié pour ce type de batterie.

DEBRANCHEZ LE BLOC BATTERIE APRES UTILISATION !

Composants

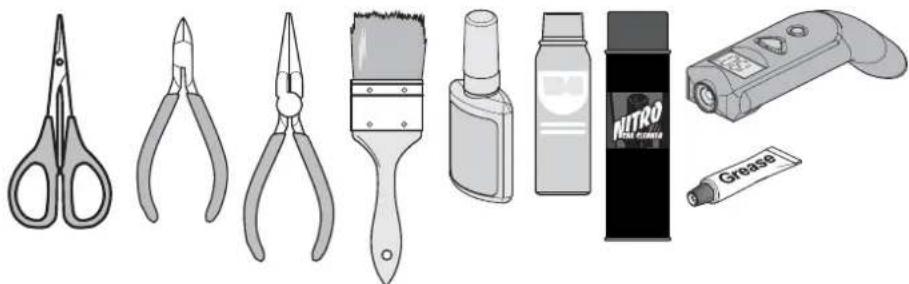

Ces outils ne sont pas fournis avec le produit mais leur utilisation est recommandée pour travailler avec ce véhicule

Ciseaux, Pince coupante latérale, Pinces à becs longs, Graisse, Brosse, Colle CA, Lubrifiant en vaporisateur, Nettoyant en vaporisateur, Sonde de temperature

Éléments obligatoires pour le fonctionnement

2-3 cellules (7.4-11.1V) Lithium-polymère

Pour les packs LiPo 2S ou 3S, nous conseillons de choisir un courant de décharge de 25C ou plus. Pour les packs 25C, nous conseillons un minimum de

4000mAh. Pour les packs 30C ou plus, nous conseillons un minimum de 3500 mAh.

N'utilisez pas de chargeurs NiCd ou NiMH pour les batteries LiPO. Si vous n'utilisez pas un chargeur spécial LiPo pour ces batteries, elles seront endommagées.

Utiliser des batteries ayant un moins bon courant de décharge pourrait endommager celles-ci.

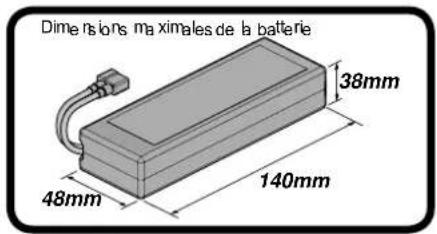

Dimensions maximales de la batterie 38mm 48mm 140mm

L'Auto-LiPo est pré-réglé sur ON (marche) en usine. P.34 Section de référence

Précautions

Lorsque vous utilisez des batteries LiPo 3S, il est important de surveiller leur température. Celle-ci ne devrait pas dépasser 60 °C (140 °F).

Débranchez toujours la pile du contrôleur électronique de vitesse lorsque vous avez fini d'utiliser votre véhicule. L'interrupteur du contrôleur électronique de vitesse contrôle la puissance qui est transmise au récepteur et aux servos. Le contrôleur utilise en permanence du courant lorsqu'il est raccordé à la batterie, et il la déchargera complètement s'il reste branché pour de longues durées. Cela peut provoquer une défaillance de vos batteries.

Chargeur de batterie LiPo

Précautions

N'utilisez pas de chargeurs NiCd ou NiMH pour les batteries LiPO. Si vous n'utilisez pas un chargeur spécial LiPO pour ces batteries, elles seront endommagées.

4 * piles AA pour
l'émetteur

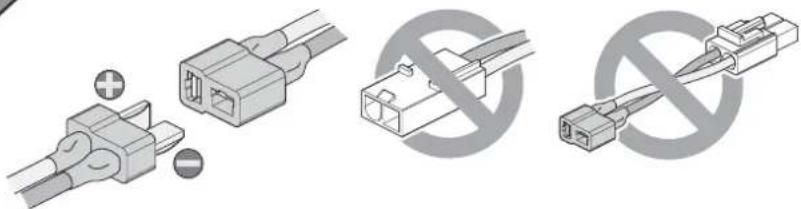

Connecteur de batterie

Des connecteurs de batterie de mauvaise qualité peuvent nuire aux performances. Evitez les connecteurs courants en « plastique blanc » généralement vus sur de nombreux ensembles de batterie. Une installation rapide sans balai tirera de nombreuses fois la puissance que ces connecteurs peuvent traiter en toute sécurité. C'est pourquoi votre Maverick ESC est équipé d'un connecteur haute capacité.

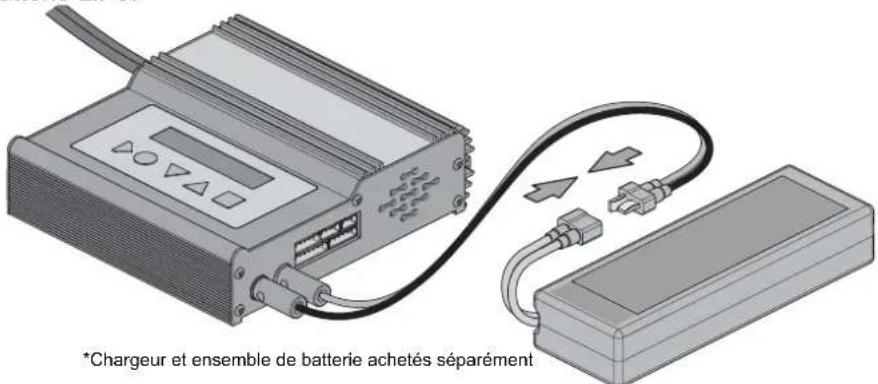

Chargement de la batterie

Vous devrez d'abord charger l'ensemble de batterie. Utilisez toujours un chargeur adapté à des ensembles de batterie LiPo à 2-3 cellules. Le temps de charge pour un ensemble de batterie vide différera en fonction des capacités du chargeur acheté mais il pourrait aller de 30 minutes à 3 ou 4 heures. Respectez toujours les instructions du fabricant du chargeur concernant le chargement de votre ensemble de batterie.

• La surcharge engendre une chaleur excessive qui endommagera la batterie.
• Utilisez le chargeur avec l'accompagnement d'un adulte et ne pas le laisser sans surveillance. N'utilisez pas le chargeur à proximité d'un point d'eau ni dans un lieu humide.
• N'utilisez pas le chargeur si le câble est effiloché ou usé. Si le fil est effiloché ou usé, il peut se produire un court-circuit pouvant provoquer un incendie ou des brûlures.
• Si vous ne connaissez pas le niveau de charge de la batterie, utilisez-la jusqu'à ce que la voiture commence à ralentir. Laissez-la refroidir puis rechargez-la.
• Débranchez toujours le chargeur du secteur lorsqu'il n'est pas utilisé.
• Nous vous recommandons d'utiliser un sac de charge adapté au système LiPo lorsque vous chargez votre ensemble de batterie LiPo.

*Chargeur et ensemble de batterie achetés séparément

Précautions N'utilisez pas de chargeurs NiCd ou NiMH pour les batteries LiPO. Si vous n'utilisez pas un chargeur spécial LiPO pour ces batteries, elles seront endommagées.

Préparation de l'émetteur

Ouvrez la plaque de retenue des piles pour découvrir les fentes des piles vides.

Insérez 4 piles AA dans les espaces marqués à cet effet. Veuillez faire attention au sens correct des piles

L'insertion incorrecte des piles peut provoquer des dommages.

La technologie 2.4Ghz a éliminé la nécessité de disposer de longues antennes extensibles. L'antenne de votre transmetteur est située à l'intérieur de celui-ci.

Installation du bloc-piles

Vous devez insérer le bloc-piles dans la partie ouverte de la batterie. Utilisez la découpe du châssis pour le câblage d'angle si nécessaire. Utilisez les sangles fournies pour maintenir la batterie en place.

Une fois serrée et assurée, veuillez connecter la fi che de la batterie dans la fi che du régulateur de vitesse Vérifi ez l'exactitude de la polarité. Rouge avec rouge, noir avec noir.

Émetteur

Votre émetteur est un régulateur avancé conçu pour faciliter l'utilisation et le réglage pour le débutant. Vous devrez suivre les étapes ci-dessous pour vous assurer que vous avez préparé correctement le régulateur et que vous avez compris les possibilités disponibles de réglage.

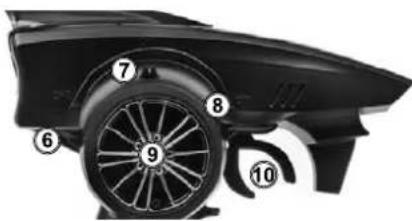

Les commandes de fonction de l'émetteur

1. LED d'alimentation
2. Interrupteur marche arrière direction
3. Interrupteur marche arrière accélérateur
4. Cadrans d'extrémité d'accélération (points bas/élevés)
5. Bouton d'association
6. Compensation des gaz
7. Compensateur de direction
8. Interrupteur direction à double taux (D/R)
9. Commande de direction (roue)
10. Enclencheur des gaz
11. P.P.M. Sortie
12. Interrupteur d'alimentation
13. Port de chargement

Commande 'accélérateur

• Poussez l'enclencheur vers l'avant pour la marche arrière
• Tirez l'enclencheur vers l'arrière pour avancer et accélérer
• Poussez une nouvelle fois pour la marche arrière

Direction à double taux (D/R) Commutateurs de marche arrière

Les réglages à double taux vous permettent de régler le degré de mouvement maximum du dispositif servo ou ESC sur ce canal.

Abaissez le levier D/T pour diminuer ou levez-le pour diminuer l'angle de direction maximum.

Réglage du point fi nal du papillon des gaz (EPA)

CH2 EP2 Hi Ic

L'EPA du papillon des gaz vous permet de régler le degré maximum de mouvement du canal du papillon des gaz. « Hi » règle l'EPA pour la direction du papillon des gaz, « Lo » règle l'EPA pour la direction de freinage. Faites tourner le cadran dans le sens inverse des aiguilles d'une montre pour réduire ou dans le sens des aiguilles d'une montre pour augmenter le degré de mouvement autorisable. Lorsque vous utilisez l'émetteur avec un véhicule électrique, réglez les points fi naux au maximum.

Confi guration du compensateur

Si la direction n'est pas droite lorsque l'émetteur est allumé, assurez-vous que le cadran d'équilibrage est réglé sur la position centrale et ajustez le Servo klaxon sur la voiture si nécessaire. Effectuez ensuite des réglages détaillés avec l'équilibrage de direction pendant que vous pilotez le véhicule.

Régulateur d'accélérateur

Des réglages neutres du papillon des gaz peuvent être effectués en levant le levier d'équilibrage du papillon des gaz pour augmenter les gaz ou en l'abaissant pour augmenter le freinage.

Régulateur de direction

Des réglages neutres de la direction peuvent être effectués en déplaçant le levier d'équilibrage de direction vers la gauche ou la droite.

Si les roues vont vers la gauche, tournez à droite.

Si elles vont tout droit, aucun réglage n'est à réaliser.

Si les roues vont vers la droite, tournez à gauche.

Tournez la roue directrice vers la gauche ou la droite pour que le véhicule aille dans cette direction.

Pavase CH1 CH2

Direction (ST) et Accélérateur (TH) Les commutateurs de marche arrière sont sur la position "NOR" (Normal) en standard. Pour changer le sens de déplacement pour la direction ou l'accélérateur, placez le commutateur sur la position "REV" (Reverse).

maximum de mouvement du canal papillon des gaz, « Lo » règle l'EPA le sens inverse des aiguilles d'une entre pour augmenter le degré de sec un véhicule électrique, réglez les

Allumez d'abord l'émetteur puis le récepteur.

Allumez l'émetteur et l'indicateur de batterie Del s'allume.

Allumez le récepteur. La confi guration automatique du contrôle de vitesse ajusté en usine devra être fi nie. Si vous rencontrez des problèmes avec les paramètres de contrôle de la vitesse, reportez-vous à la partie de Contrôle de vitesse électronique pour une information adéquate de confi guration.

Voyants LED d'alimentation

La LED rouge s'allumera si les batteries AA installées sont suffi samment chargées.

La LED rouge clignotera et un bip se fera entendre si les batteries doivent être remplacées.

Arrêt

Éteignez d'abord le récepteur puis l'émetteur.

Si vous éteignez l'émetteur avant la voiture radiocommandée, vous pouvez perdre le contrôle de la voiture.

• Éteignez l'interrupteur du récepteur.
• Éteignez l'interrupteur de l'émetteur
• Déconnectez le connecteur des piles du connecteur de contrôle de vitesse.

Associer le transmetteur et le récepteur

Vous devrez peut-être régler votre transmetteur afi n qu'il 's'associe' au récepteur si vous utilisez un nouveau récepteur ou si vous perdez le signal, pour quelque raison que ce soit.

• Positionnez l'émetteur et le récepteur à proximité l'un de l'autre (moins d'un mètre).
• Mettez l'interrupteur de l'émetteur en position de marche (ON).
• Appuyez sur le bouton de réglage du récepteur et maintenez-le enfoncé, puis tournez l'interrupteur en position de marche ON et continuant de maintenir le bouton de réglage.
• La LED du récepteur clignote rapidement. Relâchez le bouton du récepteur après 1 seconde.
• Appuyez sur le bouton d'association de l'émetteur et maintenez-le enfoncé pendant 1 seconde, jusqu'à ce que la LED de l'émetteur soit allumée fixement.

NVK (1000000000) PHATR SYSTEM NC Q3 Q2 Q1 CE C 0000642

This item is in accordance with Directive 1999/5/EC. For the declaration of conformity visit: www.maverick-rc.com/ce Dieser Artikel entspricht der Richtline 1999/5/EC. Eine Konformitätserklärung finden Sie unter: www.maverick-rc.com/ce Cet article est conforme à la norme 1999/5/EC. Pour avoir Information sur conforme à la norme s.r.p visit : www.maverick-rc.com/ce Oosto articolo è conforme alla direttiva 1999/5/EC. Per la dichiarazione di conformità visitare il site: www.maverick-rc.com/ce Este producto cumple con la Directiva 1995/5/EC. Para ver la declarazione di conformidad visitar: www.maverick-rc.com/ce

Calibration du contrôleur électronique de vitesse

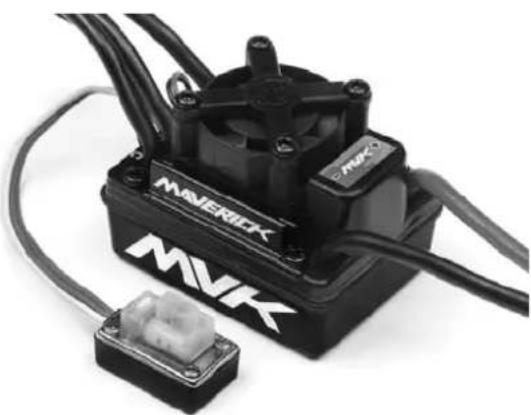

Caractéristiques du MSC-29BL-80WP :

1. Résistant à l'eau* et à la poussière. L'ESC a été conçu pour fonctionner dans des conditions humides.
   a.*Veuillez retirer le ventilateur de refroidissement lorsque vous utilisez l'ESC dans des conditions très humides.
   b.*Après avoir utilisé l'ESC dans des conditions humides, veuillez le nettoyer et le sécher afi n d'éviter l'oxydation des connecteurs en cuivre.
2. Capacité 2-3S (pour 3S, vous devez remplacer le ventilateur de refroidissement standard de 5V par un ventilateur de refroidissement de 12V ou fournir le ventilateur de refroidissement de 5V du récepteur 5-6V) ;
3. Compatible avec un moteur sans balai et sans capteur.

4. 3 modes de fonctionnement (« Marche avant avec frein », « Marche avant/arrière avec frein », et « Rock Crawler »).

5. Fonction frein ABS proportionnelle avec 4 niveaux de réglage de la force de freinage maximale, 8 niveaux de réglage de la force du frein de ralentissement.

6. 9 modes de perforation, de « Doux » à « Très agressif », pour s'adapter aux différents châssis, pneus et pistes.

7. Fonctions de protection multiple : Protection contre les coupures à faible voltage pour batterie Lipo ou NiMH / Protection contre la surchauffe / Protection contre la perte de signal du papillon des gaz / Protection moteur bloqué.

8. Programmation facile avec le bouton « SET » sur l'ESC ou avec la LED Program Card.

Il s'agit d'un moteur sans balais extrêmement puissant. Nous vous conseillons fortement de retirer vos pignons avant d'effectuer la calibration et la programmation de ce système, pour votre propre sécurité et celle des personnes qui vous entourent. Veuillez éviter d'approcher

vos mains, vos cheveux, et vos vêtements de la transmission et des roues d'un système haute performance en cours de fonctionnement.

Les pneus en caoutchouc vont « grossir » jusqu'à leur taille extrême lorsqu'ils sont utilisés sur un véhicule à haute vitesse. NE MAINTENEZ PAS le véhicule en l'air en l'accélérant au maximum. Une défaillance des pneus à haute vitesse peut provoquer des blessures graves ! Vérifiez que vos pneus sont bien collés aux jantes, et vérifiez-les souvent !

L'interrupteur du contrôleur électronique de vitesse contrôle la puissance qui est transmise au récepteur et aux servos. Le contrôleur utilise en permanence du courant lorsqu'il est raccordé à la batterie, et il la déchargera complètement s'il reste branché pour de longues durées. Cela peut provoquer une défaillance de vos batteries.

Précautions

En ne suivant pas ces instructions vous pourriez vous blesser vous-même ou blesser d'autres personnes. Vous pourriez également provoquer des dégâts matériels ou endommager votre kit.

Comme pour tout système électrique de forte puissance, les limitations principales aux performances extrêmes du véhicule sont les batteries et les connexions. Utilisez les meilleures batteries et connexions que vous pourrez trouver. Meilleures sont les batteries, et meilleures seront vos performances ! Nous ne conseillons pas l'utilisation de batteries de faible qualité, connues sous le nom de « stick pack » ou « pack forme stick », qui pourraient provoquer des blessures corporelles ou prendre feu.

Modèle MCS-29BL-80WP
Courant continu 80A
Courant d'explosion 540A
Résistance 0.0004 ohm
Application échelle 1/10 sur route et hors route
Limite du moteur	2S Lipo / NiMH 6 cellules	Sur route: ≥ 5.5T
		Hors route: ≤ 6000Kv
		Moteur de taille 3650
	3S Lipo / NiMH 9 cellules	Sur route: ≥ 8.5T
		Hors route: ≤ 4000Kv
		Moteur de taille 3650/3660
Batterie NiMH 4-9 cellules		ou 2-3S Lipo1) Pour NiMH 4-6 cellules ou 2S Lipo : Vous ne devez pas nécessairement remplacer le ventilateur de refroidissement de 5V sur l'ESC ;2) Pour NiMH 7-9 cellules ou 3S Lipo : Vous devez remplacer le ventilateur de re-froidissement original de 5V par un ventilateur de refroidissement de 12V ou fournir le ventilateur de refroidissement de 5V du récepteur 5-6V ;
BEC intégré 6V/2A Linéaire
Port de programme Multiplexé avec port pour ventilateur de refroidissement
Type de moteur Sans balai et sans capteur
Dimensions 46*34*35mm
Poids		82g

Calibration du contrôleur électronique de vitesse

Important!

Vous devez régler le contrôleur électronique de vitesse avant de le faire fonctionner pour la première fois. Après le réglage initial, il n'est pas nécessaire de le régler de nouveau avant chaque utilisation

Maintenez le bouton de réglage enfoncé pendant que vous mettez en marche le contrôleur électronique de vitesse.

LED

Maintenez-le enfoncé tant que la LED clignote

Laissez la gâchette en position neutre. Appuyez sur le bouton de réglage.

Déplacez la gâchette vers l'accélération complète puis appuyez sur le bouton de réglage

Déplacez la gâchette vers le freinage complet puis appuyez sur le bouton de réglage

À la fi n de ce processus, le contrôle du moteur s'activera sous 3 secondes

Clignote Et Un Bip Retentit Du Moteur

Deux Fois Et Deux Bips Retentissent Du Moteur

La Led Verte Clignote Trois Fois Et Trois Bips Retentissent Du Moteur

Si la LED sur la commande de vitesse ne fonctionne pas comme indiqué ci-dessous, la commande de vitesse peut ne pas être installée correctement. Répétez le processus d'installation.

LE STATUT DE LA LED EN FONCTIONNEMENT NORMAL;

a) En cas d'utilisation normale, si la barre du papillon des gaz est en position neutre, ni la LED rouge, ni la LED verte ne s'allume.
b) La LED rouge s'allume lorsque la voiture avance ou recule et elle clignote rapidement lorsque la voiture freine.
c) La LED verte s'allume lorsque la barre du papillon des gaz est déplacée au point le plus haut de la zone de la marche avant (pleins gaz).

Réglage du Mode de Programmation

Modes de Programme	Valeurs du Programme
	1	2	3		4		5		6
REGLAGES DE BASE
1. Mode D'Allumage	Marche avant avec frei	Marche avant/ arrière avec frein	Rock Crawler
2. Freinage de Ralentissement	0%	5%	10%	20%	40%	60%	80%	100%
3. Coupure Auto-Lipo	Sans Protection	2.6V / cellule	2.8V / cellule	3.0V / cellule	3.2V / cellule	3.4V / cellule
4. Mode démarrage (énergie)	L1 (doux)	L2	L3	L4	L5	L6	L7	L8	L9 (Agressif)
RÉGLAGES AVANCÉS
5. Force maximale de freinage	25%	50%	75%	100%
6. Force maximale marche arrière	25%	50%	75%	100%
7. Force de freinage initiale	=Force de freinage initiale	0% 20% 40%
8. Plage Point mort 6% (étroit)		9% (normal)	12% (large)
9. Distribution Moteur	0.00'	3.75	7.50'	11.25'	15.00'	18.75'	22.50'	26.25'
10. Protection contre la Surchauffe	Actif	Inactif

Modifi er le réglage

Le régulateur possède un nombre de programme qui peut être modifié en fonction. Chaque clignotement de la LED verte représente le mode de programme (1 clignotement = Mode Running, 2 clignotements = Force du frein au neutre et 3 clignotements = Réglage Auto-LiPo). Chaque clignotement de la LED rouge indique le mode Valeur. Voici ci-dessous une tabelle d'indication des différents réglages. Le numéro 5 est représenté par un long clignotement afin de l'identifier facilement. Le numéro 6 possède un long clignotement suivi d'un court, etc etc Pour entrer dans le mode setup, vous devez appuyer sur le bouton jusqu'à ce que vous arrivez au mode désiré (Clignotement vert). Lâchez le bouton dès que vous avez atteint le mode (Clignotement rouge). Pour enregister le réglage, éteigner le régulateur. Vous devez toujours effectuer cette procédure pour modifier le mode. Vous pouvez revenir au réglage d'usine gardant le manche des gaz au neutre et en appuyant 3 secondes sur le bouton setup. La LED rouge et verte va clignoter 3 fois pour confir rmer la réinitialisation.

LEDLED

Tout en commutant le contrôleur électronique de vitesse, maintenez enfoncé le bouton de réglage.

Continuez de le maintenir enfoncé tant que la LED clignote.

La LED rouge clignote pendant 4 secondes.

La Led Verte Commence À Clignoter.

LEDLED

LEDLED

3 clignotements de LED verte représentent le réglage de coupure pour faible voltage par exemple.

Continuez d'appuyer sur le bouton setup jusqu'à ce que la LED verte clignote. Chaque clignotement indique le mode du programme. Lâcher le bouton setup lorsque vous atteignez le mode désiré. Vous êtes maintenant dans le mode réglage.

1 clignotement de LED rouge représente le réglage « Aucune protection »

Appuyer sur le bouton setup pour changer le réglage. Chaque réglage a un nombre de clignotement différent (LED rouge).

Afin de sauver les réglages, vous devez éteindre le régulateur. Lors de la prochaine mise en marche, les réglages seront sauvés automatiquement. Pour effectuer de nouveaux réglages, vous devez à nouveau passer par le mode réglages.

Modes de Programme

Mode D'Allumage	Marche avant avec frei	Ce mode ne permet que la marche avant et le freinage.
	Marche avant/arrière avec frein	Ce mode permet la marche avant, arrière et le frainage. Remarque : la fonction marche arrière utilise une fonction souple « Double clic » qui ne permet la marche arrière que si le moteur ne fonctionne plus en marche avant.
	Rock Crawler Ce	mode est utilisé pour le Rock Crawlers. Il permet de basculer instantanément de l'avant à l'arrière pour un contrôle rapide de la voiture. Veuillez ajuster la Force de Ralentissement sur 100% si vous êtes en mode Rock Crawler. Ce moden'est pas recommandé pour utiliser avec des voitures n'admettant pas cette fonction.
Freinage de Ralentissement Ce m		mode permet de régler un freinage de ralentissement automatique quand le levier d'accélération est au point mort, en simulant un effet de léger freinage d'un moteur à balai tout en avançant en roue libre.

Modes de Programme - Suite

Coupure Auto-Lipo	Si le voltage d'un ensemble de batterie LiPo est inférieur au seuil fixé, l'ESC diminuera le courant de sortie de 50%. L'ESC coupera complètement le courant de sortie en 10 secondes.
Mode démarrage (énergie) Ce mode	de sélectionne le niveau d' « énergie » à partir d'un démarrage donné.Le niveau 1 est souple et va jusqu'au niveau 9 qui est très agressif. Veuillez remarquer que si les niveaux 7-9 sont sélectionnés, les packs de batterie à faible intensité de décharge ou de faible qualité ne pourront alimenter la puissance nécessaire. Cela peut aussi provoquer que le moteur ne fonctionne pas souplement ou qu'il frémisse.
Force maximale de freinage Ce mode	mode ajuste la force des freins appliquée quandl'accélérateur est sur le freinage complet. Une très grande force de frein peut ralentir la voiture rapidement mais peut également endommager la transmission.
Force maximale marche arrière Ce	mode permet de régler un freinage de ralentissement automatique quand le levier d'accélération est au point mort, en simulant un effet de léger freinage d'un moteur à balai tout en avançant en roue libre.
Force de freinage initiale Ce réglage	se rapporte à la toute première partie de la zone de freinage.Par défaut, il est ajusté de manière égale à la Force de Ralentissement afin d'apporter une transition souple au freinage. Il peut aussi être supérieur afin de freiner plus agressivement au départ.
Plage Point mort Le point mort est	la zone près du mouvement central de l'accélérateur. Ce mode permet d'augmenter ou de réduire cette zone afin de s'adapter à vos préférences personnelles.
Distribution Moteur Différents types	de moteurs sans balai réagissent différemment aux valeurs de distribution. En général, plus le réglage de distribution est élevé, plus vous gagnerez en performance et puissance de sortie du réglage de distribution.Cela apporte toutefois en contrepartie un temps de course inférieur,acumulation de chaleur et efficacité du système. Nous vous recommandons la distribution par défaut pour obtenir un bon équilibre entre performance et temps de course.
Protection contre la Surchauffe Si	a fonction est activée, la puissance de sortie sera coupée si la température du contrôleur électronique de vitesse Flux Reload atteint le seuil d'usine pendant plus de 5 secondes. Si la protection se déclenche, la LED verte clignote.

Réinitialisation des valeurs par défaut

L'ESC peut être réinitialisé à ses paramètres par défaut à tout moment. Lorsque l'ESC est en marche (pas en modes Calibrage d'installation ou Paramètres programmables) et lorsque le papillon des gaz est en position neutre, maintenez le bouton d'installation enfoncé pendant plus de 3 secondes. Les LED rouge et verte clignoteront en même temps 3 fois pour indiquer que les valeurs par défaut ont été rétablies.

Conduite

Le pilotage d'une voiture radio-commandée peut présenter des difficultés pour arriver à une maîtrise suffisante. Nous souhaitons surtout que votre voiture radio-commandée (RC) vous donne le plus de plaisir possible. Néanmoins, veuillez lire les avertissements ci-dessous et les conseils de base pour comprendre comment utiliser votre voiture RC pour la première fois.

• Conduisez le véhicule dans un endroit très grand, jusqu'à ce que vous ressentiez la conduite de ce produit.
• Ne mettez pas en marche dans des endroits ou voies publics. Cela peut provoquer des accidents sérieux, des blessures, et/ou des dommages matériels.
• Ne faites pas circuler votre voiture RC à proximité des gens pour éviter tout risque d'accident.
• Ne faites pas marcher dans le sable ou l'eau.
• La fréquence radio 2,4Ghz fonctionne uniquement lorsque la voiture RC est dans la ligne de visibilité. Si la voiture RC passe derrière un objet ou un coin, et que la ligne de visibilité à l'émetteur est rompue, vous perdrez le contrôle de la voiture.

Lorsque vous maintenez la pression sur l'accélérateur de l'émetteur, la voiture RC continue d'accélérer et va extrêmement vite. Plus la vitesse augmente, plus il est difficile de contrôler la direction. Restez à basse vitesse en appuyant légèrement sur l'accélérateur pour vous habituer progressivement à la vitesse dont la voiture RC est capable.

Lorsque la voiture RC roule en direction de son pilote, les commandes directionnelles sont inversées.

Une fois que vous vous sentez à l'aise pour conduire le véhicule, exercez-vous à conduire sur une piste avec des cônes.

Continuez à pratiquer jusqu'à ce que vous vous sentiez à l'aise avec la direction, l'accélération et le frein à de basses vitesses.

Lorsque vous vous sentez à l'aise, essayez les mêmes parcours et les vitesses lentes en marche arrière.

Lorsque vous maîtrisez les bases, vous serez capable de conduire à de plus grandes vitesses d'un mode contrôlé.

Lorsque vous vous sentez à l'aise, essayez les mêmes parcours et les vitesses lentes en marche arrière.

DEBRANCHEZ LE BLOC BATTERIE APRES UTILISATION !

Entretien après la conduite

Un entretien adéquat est très important. Réalisez toujours un entretien adéquat après la conduite pour que vous puissiez profi ter de la conduite sans aucun problème la fois suivante.

Enlevez complètement toute saleté et tout débris du véhicule, surtout des suspensions, des arbres de transmission et des pièces de direction. Inspectez chaque pièce et vis contre tout desserrement, absence ou dommages.

Vous devrez toujours vérifier que vos roues sont bien serrées et que les pièces possèdent un mouvement libre avant et après chaque utilisation.

Conduite et humidité

Cette voiture RC résiste à l'eau et les composants du système radio embarqué sont protégés contre l'humidité. Elle peut être utilisée sur des surfaces mouillées. Cette voiture RC n'est pas conçue pour être mise sous l'eau. Tout parcours sur une surface mouillée nécessite une maintenance supplémentaire.

Remarques :

N'utilisez jamais votre voiture RC pendant un orage ou si des risques de foudre existent. L'émetteur n'est pas étanche. Protégez-le contre la pluie ou tout autre liquide.

Après utilisation, nettoyez la voiture, éliminez la boue, les saletés et séchez-la intégralement. Vérifiez qu'il ne reste pas de traces d'eau dans les pneus, la transmission etc. Certaines pièces, comme les roulements, les goupilles de charnière doivent être lubrifiées après des parcours dans des conditions humides. Le moteur électrique n'est pas conçu pour être mis sous l'eau. Si de l'eau pénètre dans le moteur, sa durée de vie peut être sérieusement réduite. La plupart des batteries Li-Po ne sont pas conçues pour fonctionner dans des conditions humides. Veuillez consulter le manuel d'instruction ou le fabricant pour vérifi er les limitations.

Si la voiture a traversé de l'eau, séchez soigneusement l'ESC et les connecteurs.

Dépannage

Veuillez lire cette partie si vous rencontrez un défaut en essayant de faire marcher votre véhicule.

Problème Cause Solution
Le véhicule ne bouge pas L’émetteur	ou le récepteur est éteint Allumez l’émetteur et le récepteur
	Les piles ne sont pas correctement installées dans l’émetteur	Mettez correctement les piles dans l’émetteur
	La batterie principale n’est pas assez chargée	Chargez la batterie principale
Le véhicule ne suit pas vos commandes de conduite	L’émetteur ou le récepteur est éteint	Allumez l’émetteur et le récepteur
	Les interrupteurs inverses de l’émetteur sont mal réglés	Vérifi ez les paramètres de l’interrupteur inverse
	Les ajustements d’extrémité (EPA) de l’émetteur sont mal ajustés	Vérifi ez les cadrans d’EPA de votre émetteur
	Fuite des piles de l’émetteur et du récepteur	Installez de nouvelles piles
Les roues avant et arrière tournent dans des directions opposées	Emplacement différentiel de l’usager incorrect	Insérez dans le bon sens le différentiel

Si vous rencontrez un autre défaut lors du fonctionnement du véhicule, veuillez prendre contact avec votre magasin de modélisme local ou avec notre distributeur local.
