Type de produit	Convecteur rayonnant
Marque	AEG
Modèle	NKE 103
Alimentation	230 V ~ 50 Hz
Puissance nominale	1500 W (estimation)
Classe de protection	II
Indice de protection	IP24
Installation	Murale, fixe (sauf en France)
Modes de fonctionnement	Confort, Éco, Hors Gel, Arrêt
Pilotage	Par courant porteur (fil pilote)
Réglage de température	Mollette avec plage limitable
Blocage des commandes	Possible (molette et curseur)
Entretien	Dépoussiérer les grilles 2 fois par an ; vérification intérieure tous les 5 ans
Nettoyage	Chiffon humide, pas de produits abrasifs
Emplacements autorisés	Volume 2 des salles d'eau (IP24)
Distances minimales	Respecter les schémas de la notice
Garantie	2 ans (30 mois max sans justificatif)
Accessoires fournis	Patte d'accrochage, chevilles
Pays d'utilisation	France, Belgique, Suisse, etc. (normes locales)

FOIRE AUX QUESTIONS - NKE 103 AEG

Comment installer l'appareil NKE 103 ?

Fixez la patte d'accrochage au mur en respectant les distances minimales (voir schéma). Accrochez l'appareil en l'inclinant sur les supports, puis abaissez-le jusqu'au clic de verrouillage. Le raccordement électrique doit être effectué par un professionnel.

Comment régler la température en mode Confort ?

Placez le curseur H sur la position Confort et tournez la molette I pour choisir la température souhaitée. Le voyant G s'allume lorsque la résistance chauffe.

Comment utiliser le mode Éco ?

Positionnez le curseur H sur Éco. La température sera abaissée d'environ 3 à 4 °C par rapport au réglage Confort. Idéal pour des absences de plus de 2 heures.

Comment programmer l'appareil avec un système de programmation ?

L'appareil peut recevoir des ordres par courant porteur (fil pilote). Utilisez une centrale de programmation ou un boîtier mural compatible pour basculer entre Confort, Éco, Hors Gel et Arrêt.

Comment bloquer les commandes pour éviter les manipulations ?

Décrochez l'appareil et retirez les pions J sur le dos du thermostat. Positionnez-les en K pour bloquer la molette, en L pour limiter la plage, ou en M pour bloquer le curseur sur un mode.

Que faire si l'appareil ne chauffe pas ?

Vérifiez que le disjoncteur est enclenché et que le délesteur (si présent) n'a pas coupé le chauffage. Assurez-vous que la température ambiante est inférieure à la consigne et que le programmateur est en mode Confort.

Que faire si l'appareil chauffe en permanence ?

Vérifiez qu'il n'est pas placé dans un courant d'air (VMC, fenêtre) qui perturberait la régulation. Contrôlez également que la molette de température n'a pas été déplacée.

Comment nettoyer et entretenir le radiateur ?

Dépoussiérez les grilles inférieure et supérieure avec un aspirateur ou une brosse deux fois par an. Tous les cinq ans, faites vérifier l'intérieur par un professionnel. Nettoyez la carrosserie avec un chiffon humide sans produits abrasifs.

Quelles sont les précautions de sécurité importantes ?

Ne couvrez jamais l'appareil (risque de surchauffe). Maintenez les enfants de moins de 3 ans à distance. La surface devient très chaude – attention aux brûlures. L'installation dans une salle d'eau est limitée au volume 2.

Comment bénéficier de la garantie ?

La garantie est de 2 ans à compter de l'installation ou de l'achat (30 mois max). Conservez le certificat de garantie et la facture. Contactez votre installateur ou revendeur. En cas de défaut, contactez ATL International au 01 46 83 60 01.

MODE D'EMPLOI NKE 103 AEG

Convecteur rayonnant

Utilisation et Installation 8

Wandstralingspaneel

Bediening en installmente 11

Sálavý konvektor

Obsluha a instalace 14

HΦpaKpaCHO-KOHBeKTnBhI o6oRpeBaTeJIb

3Kcnnyaatauia MoHTaJ 17

5

8

Achtung (DE)

Attention surface très chaude.

ATTENTION: Certain parties de ce produit peuvent devenir très chaudes et provoquer des brûlures. Il faut préter une attention particulière en présence d'enfants et de personnes vulnérables.

• Il convient de maintainir à distance de cet apparéil les enfants de moins de 3 ans à moins qu'ils ne soient sous une surveillance continue.
• Des enfants de 3 à 8 ans ne doivent allumer ou êtreindre cet apparéil que lorsqu'il est installé dans une position normale, et si ces enfants sont supervisés, et si ils ont reçu les instructions nécessaires afin d'utiliser l' apparéil en sécurité et si ils ont compris les dangers potentiels. Les enfants entre 3 et 8 ans ne doivent pas connecter, ajuster ou nettoyer l' apparéil.
• Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacité physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'illes (si elles) sont correctement surveillée(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas journé avec l' apparéil. Le nettoyage et l'entretien par l'usager ne doit pas être effectuels par des enfants sans surveillance.
• Cet apparéil ne doit être branché ou raccordé, selon les règles et normes en application, que par une personne habitée.
• Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'eviter un danger.
• La notice d'utilisation de cet apparéil est disponible en contactant le service après-vente au numéro indiqué sur le bon de garantie présente dans cette notice.

○	Avertissement : Afin d'éviter une surchauffe et pour des raisons de sécurité, ne pas couvrir l'appareil de chauffage.
×	Les apparêils munis de ce symbole ne doivent pas être mis avec les ordures menagères, mais doivent être collectés séparément et recyclées. La collecte et le recyclage des produits en fin de vie doivent être effectuels selon les dispositions et les décrets locaux (DEEE 2002/96/CE).
△	L'installation d'un apparéil en altitude provoque une élévation de la température de sortie d'air (de l'ordre de 10 °C par 1000 m de dénivélé).

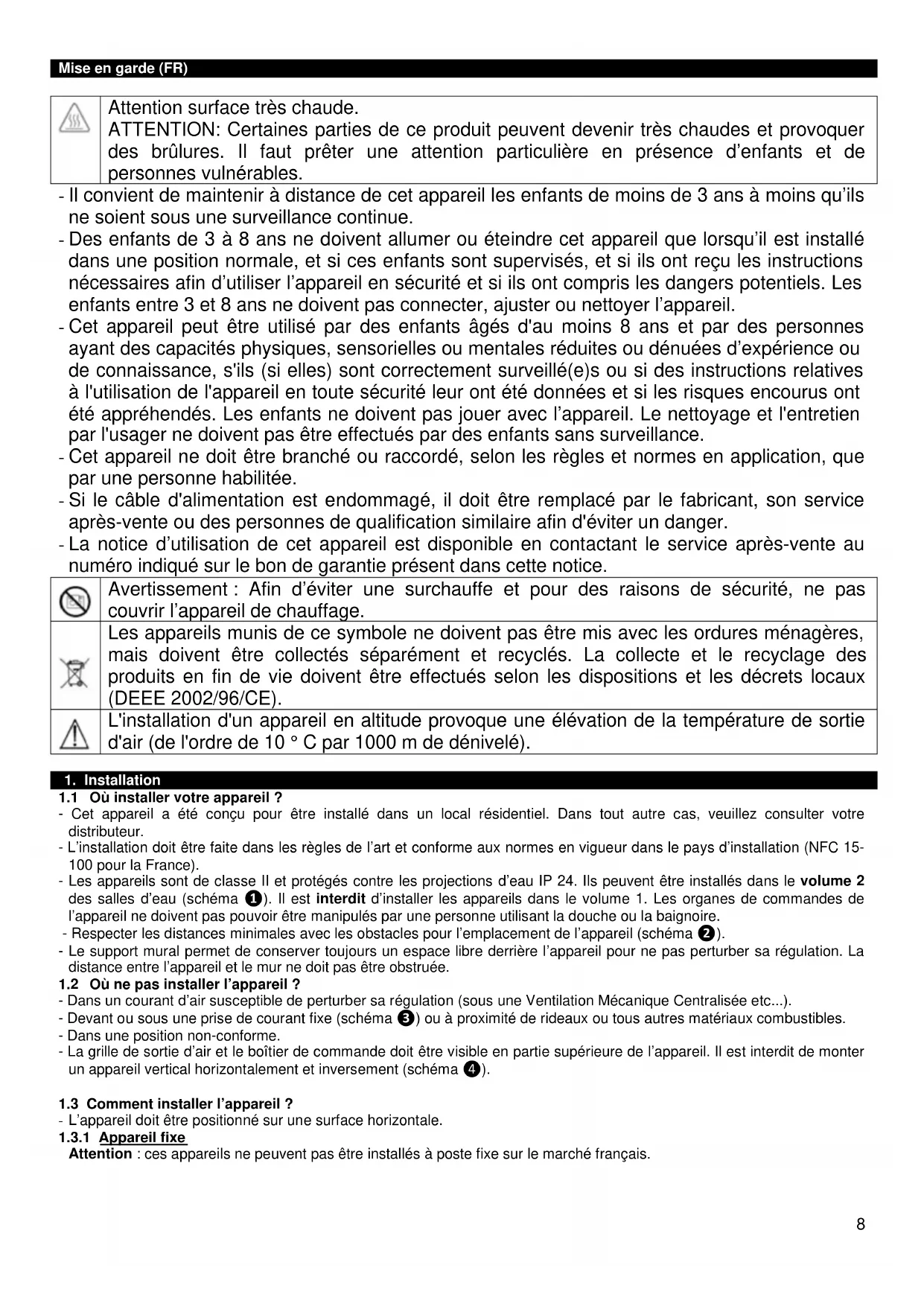

1. Installation

1.1 Où installer votre apparéil ?

• Cet apparéil a été concu pour être installé dans un local résidentiel. Dans tout autre cas, veillez consulter votre distributeur.
• L'installation doit être faite dans les règles de l'art et conforme aux normes en vigueur dans le pays d'installation (NFC 15-100 pour la France).

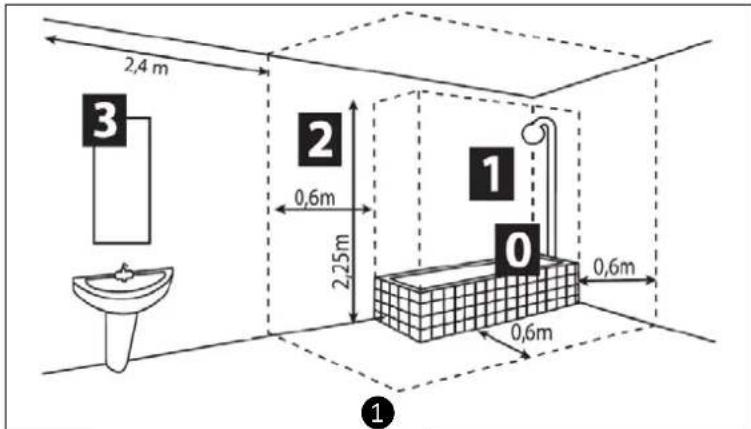

• Les apparêils sont de classe II et protégés contre les projections d'eau IP 24. Ils peuvent être installés dans le volume 2 des salles d'eau (scheme 1). Il est interdit dinstaller les apparêils dans le volume 1. Les organes de commandes de l'appareil ne doivent pas pouvoir être manipulés par une personne utilisant la douche ou la baignoire.

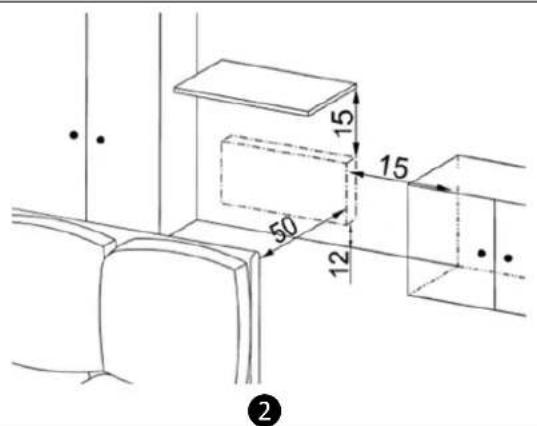

• Respecter les distances minimales avec les obstacles pour l'emplacement de l'appareil (schema 2).
• Le support mural permet de conserver toujours un espace libre derriere l'appareil pour ne pas perturber sa régulation. La distance entre l'appareil et le mur ne doit pas être obstruée.

1.2 Ou ne pas installer l'appareil ?

• Dans un courant d'air susceptible de perturber sa régulation (sous une Ventilation Mécanique Centralisée etc...).

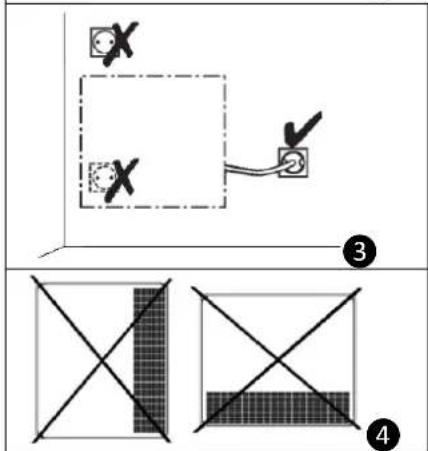

• Devant ou sous une prise de courant fixe (schéma 3) ou à proximité de rideaux ou tous autres matériaux combustibles.
• Dans une position non-conforme.
• La grille de sortie d'air et le boftier de commande doit être visible en partie supérieure de l'appareil. Il est interdit de monter un apparéil vertical horizontallement et inversement (schéma 4).

1.3 Comment installer l'appareil ?

• L'appareil doit être positionné sur une surface horizontale.

1.3.1 Appareil fixe

Attention: ces apparéils ne peuvent pas être installés à poste fixe sur le marché français.

1.3.1.1 Preparation

a. Deverrouiller la patte d'accrochage de l'appareil (schema 5)

• Nous vous conseillons de poser l'appareil à plat vers le sol, munissez-vous d'un tournevis plat et soulevez la languette en veillant à ne pas la déformer. Tout en maintainant la languette soulevée, poussez la patte d'accrochage vers le bas de l'appareil pour dégager les crochets supérieurs. Faites pivoter la patte d'accrochage autour des crochets inférieurs et retirez la patte d'accrochage.

b. Fixer la patte d'accrochage (schema 6)

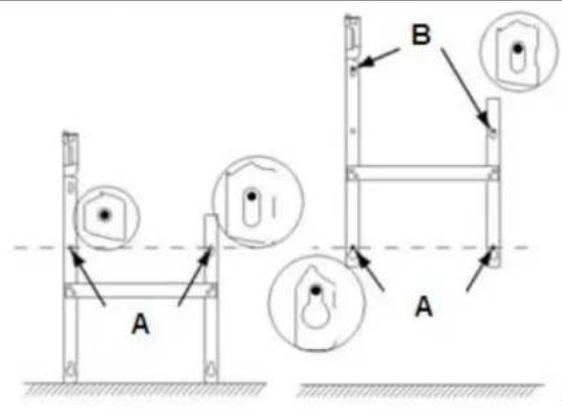

• Posez la patte d'accrochage au sol et contre le mur et repérérez les points de perçage A. Ceux-ci donnant la position des fixations inférieures. Remontez la patte d'accrochage en l'alignant avec le point de perçage A pour répérerez les points de perçage B. Ceux-ci donnant la position des fixations supérieures. Perceze les 4 trous et mettez des chevilles. En cas de support particulier, utilisez des chevilles adaptées (ex : plaque de plâtre). Positionnéz et vissez la patte d'accrochage.

1.3.1.2 Raccordement électrique

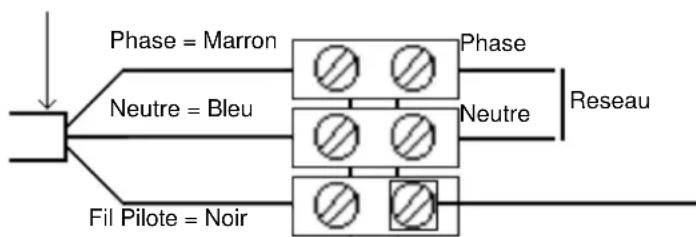

• L'appareil doit être alimenté 230V 50Hz. Le raccordement au secteur se fait à l'aide d'un cable muni d'une prise ou par l'intérimi dié d'un boite de connexion et du cable 3 fils (Marron= Phase, Bleu = Neutre, noir = Pilot fil pilote).

• Dans des locaux humides comme les salles d'eau et les cuisines il faut installer le boitier de raccordement au moins à 25 cm du sol. L'alimentation de l'appareil doit être directement raccordée au réseau après le dispositif de coupure omnipolaire ayant une distance d'ouverture de contact d'au moins 3 mm sans interrupteur intermédiaire.

- Le raccordement à la terre est interdit.

Ordres reçus	Pas de courant	Alternance Complete 230 V	Demi-alternance Negative - 115V	Demi-alternance Positive + 115V
Oscilloscope Réf/Neutral
Mode obtenu	CONFORT	ECO	HORS GEL	ARRET CHAUFFAGE DELESTAGE

Cable d'alimentation

2 possible cases:

1er cas:appareilseul

Appareil non-piloté
Le fil pilote n'est pas relié

2^ cas: appareil esclave

Vers apparéil avec cassette ou central de programmation

1.3.1.3 Installation au mur (schema 7)

• Posez l'appareil incliné sur les supports C, faites pivoter l'appareil pour le poser sur les supports D. Abaisser l'appareil sur la patte d'accrochage. Un clic vous indique que l'appareil est fixé et verrouillé. Pour déverrouiller l'appareil de la patte d'accrochage, munissez-vous d'un tournevis plat et poussez la languette (située en haut à gauche de la patte d'accrochage derrière l'appareil) vers le mur. Soulevez l'appareil tout en maintainant la languette avec le tournevis. Basculez-le en avant puis retirez-le des supports C.

2. Utilisation

2.1 Appareil électronique (schéma 8 & 9)

2.1.1 Comment régler la température en mode Confort ?

• Le mode comport est de regler la temperature souhaitee a l'aide de la molette.

• Mettre l'interrupteur H sur qui regler la molette I sur la position souhaitee, le voyant de chauffe G s'allume si la temperture ambiente est inférieure a celle désirée. Attendre que la temperture se stabilise.

2.1.2 Comment régler la température en mode Eco ?

• Le mode Eco permet d'abaisser la température du mode Confort de 3 à 4^ pendant les périodes d'inoccupation de la pièce. Il est conseilé d'utiliser ce mode pour des périodes d'absence supérieures à 2 heures. Mettre le curseur sur H sur ECO puis regler la molette I sur la position souhaïée, le voyant G s'allume si la température ambiente est inférieure à la consigne de température ECO désirée et attendre que la température se stabilise.

2.1.3 Comment se mesure en mode Hors Gel ?

• C'est la position de la molette qui permet de maintainir la température à environ 7^ dans la piece lors d'une absence prolongée de la maison (généralement plus de 24 heures). Mettre le curseur H sur

2.1.4 Comment programmer votre apparéil en mode Confort, Eco ou Hors Gel ?

• Les apparils Equipés d'un thermostat électronique sont capables de receivevoir des ordres: Confort (Température régée par la molette), ECO (température comport abaisée de 3 à 4^ ), Hors-gel (environ 7^ ) ou Arrêt, par courant porteur avec une interface sur chaque apparéil en complément d'un système Chronopass ou d'un boîtier mural courant porteur.

2.1.5 Comment bloquer les commandes (schema 9)?

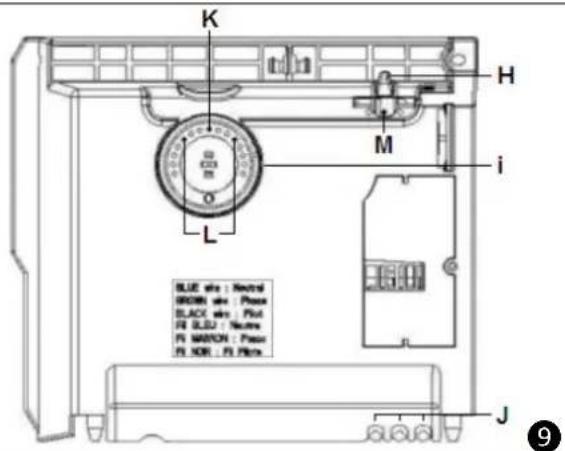

Il est possible de bloquer ou de limiter l'utilisation de la molette I et de bloquer le curseur H pour empêcher les manipulations. Decrocher l'appareil de son support mural. Sur le dos du boîtier thermostat, détacher les pions J de leur support : - La position K permet de bloquer la molette.

• Les positions L permettent de limiter la plage d'utilisation de la molette.
• Enfin la position M permet de bloquer le curseur H sur le mode désiré.

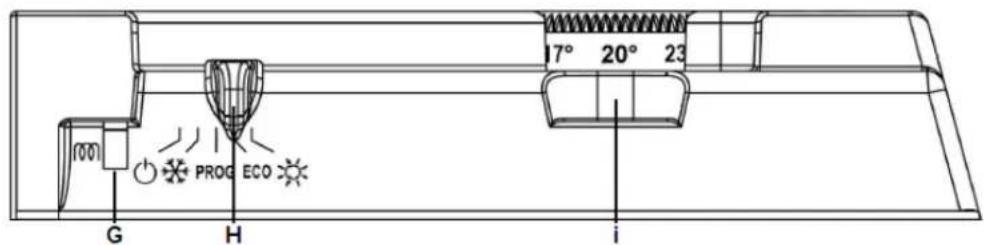

G	Voyant témoin de chauffe. Il indique les périodes pendant lesquelles la résistance chauffe. A température stabilisée il clignote et si la température est trop élevé il s'eteint.
H	Curseur ou interrupteur Ⓒ
I	Molette de réglage de la température

3. Conseil d'utilisation

• Il est inutil de mettre l'appareil au maximum, la température de la piece ne montera pas plus vite. Si vous vous absentez pendant plusieurs heures, pensez à baisser la température.

• Lorsque vous aéréz la piece, couper le chauffage en mettant le curseur sur

• Si vous avez plusieurs apparéels dans une pièce, laissez les fonctionner simultanément, vous aurez ainsi une température plus homogène tout en optimisant votre consommation d'électricité. Cela est aussi valable pour une piece inoccupée, il est plusMLSr l'appareil fonctionner sur un reglage plus faible que de I'eteindre complètement.

4. Entrelien

• Pour préserver les performances de l'appareil, vous devez effectuer deux fois par an, à l'aide d'un aspirateur ou d'une brosse, un dépoussierage des grilles inférieure et supérieure de l'appareil.

• Tous les cinq ans, il faut faire vérifier l'intérieur de l'appareil par un professionnel. La pollution ou la mauvaise qualité de l'air ambient peut générer des salissures sur la grille de l'appareil. Il est conseillé, dans ce cas, de vérifier la bonne aération de la pierce (ventilation, entrée d'air, etc...) et la propriété de l'air. Ces salissures ne justifiert pas le remplacement sous garantie de l'appareil. La carrosserie de l'appareil peut être nettoyée avec un chiffon humide, ne jamais utiliser de produits abrasif.

5. En cas de problème

• L'appareil nechauffe pas : S'assurer que les disjoncteurs de l'installation sont enclenchés ou bien que le délesteur (si vous en avez un) n'a pas coupé le chauffage. Vérifier la température de l'air de la piece. Pour les modèles équipés, vérifier que le programmeur est en mode Confort.
• L'appareil chauffe tout le temps : Vérifier que l'appareil n'est pas situé dans un courant d'air ou que le réglage de la température n'a pas été modifié.
• L'appareil ne suit pas les ordres de programmation (Modèle supérieur) : S'assurer de la bonne utilisation de la centrale de programmation ou que la cassette de programmation est bien engagée dans son logement et qu'elle fonctionne normalement, vérifier également la pile. Les appareils électroniques qui contiennent un microprocesseur peuvent être perturbés par certains parasites secteurs importants (Hors normes CE définissant le niveau de protection aux parasites). En cas de problèmes (thermostat bloqué...) couper l'alimentation de l'appareil (fusible, disjoncteur...) pendant environ 5 mn pour redémarrer l'appareil. Si le phénomène se produit fréquemment, faire contrôler l'alimentation par votre distributeur d'énergie.
  L'appareil est très chaud en surface : Il est normal que l'appareil soit chaud lorsqu'il fonctionne, la température maximale de surface étant limitée conformément aux normes en vigueur. Si toute fois vous jugez que votre radiateur est toujours trop chaud, vérifie que la puissance est adaptée à la surface de votre piece (nous vous préconisons 100W / m2) et que l'appareil n'est pas placé dans un courant d'air qui perturberait sa régulation.

6. Garantie

DOCUMENT A CONSERVER PAR L'UTILISATEUR (Présenter ce certificat uniquement en cas de réclamation)

• La durée de garantie est de 2 ans à compter de la date d'installation ou d'achat et ne saurait excéder 30 mois à partir de la date de fabrication en l'absence de justificatif.
• La garantie couvre l'échange ou la fourniture des pieces reconnues défectueuses à l'exclusion de tout dommage et intérêts.
• Les frais de main d'oeuvre, de déplacement et de transport sont à la charge de l'usager.
• Les déteriorations provenant d'une installation non conforme, d'un réseau d'alimentation ne respectant pas les normes en vigueur, d'un usage anormal ou du non-respect des prescriptions de la dite notice ne sont pas couvertes par la garantie.
• Présenter leprésent certificat uniquement en cas de réclamation auprès du distributeur ou de votre installer en y joignant votre facture d'achat.
• Les dispositions des prsentes conditions de garantie ne sont pas exclusives du benefice au profit de l'acheteur, de la garantie legale pour defaults et vices cachés qui s'appliquent en tout etat de cause dans les conditions des articles 1641 et suivants du code civil.

• Pour bénéficier de la garantie, prendre contact avec votre installer ou revendeur. A défaut, contacter : ATL International : Tél : [phone], 58 avenue du Général Leclerc 92340 Bourg-la-Reine (France)

• Ces renseignements se trouvent sur la plaque signalétique située sur le côte droit de l'appareil

A Normes, labels de qualité

B Nom commercial

C Référence commerciale

D Référence de fabrication

E N° de série

F N° de constructeur

Type de l'appareil *
N° de série *
Nom et adresse du client *
