TCKB820S - Magnétocassete SONY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Magnétocassette stéréo
Marque	Sony
Modèle	TC-KB820S
Dimensions (L x H x P)	430 x 123 x 305 mm
Poids	4,6 kg
Alimentation	CA 220-230 V, 50/60 Hz (Europe) ou CA 240 V, 50/60 Hz (Australie)
Consommation	20 W
Système d'enregistrement	4 pistes, 2 canaux stéréo
Têtes	1 tête d'effacement F&F, 1 tête de lecture/enregistrement SD
Réducteur de bruit	Dolby B/C/S, Dolby HX PRO
Rapport signal/bruit (Dolby hors service)	Amélioration : Dolby B +5 dB à 1 kHz, Dolby C +15 dB à 500 Hz, Dolby S +10 dB à 100 Hz
Distorsion harmonique	0,4% (cassette I), 1,8% (cassette IV)
Pleurage et scintillement	±0,13% W. crête (IEC), 0,07% W. RMS (NAB)
Entrées ligne	Sensibilité 0,16 V, impédance 47 kohms (prises cinch)
Sorties ligne	Niveau nominal 0,5 V, impédance de charge 10 kohms (prises cinch)
Sortie casque	0,25 mW sur 32 ohms (prise stéréo 6,35 mm)
Fonctions principales	Lecture, enregistrement, Multi-AMS, calibrage automatique, silencieux d'enregistrement, lecture automatique/mémorisée
Entretien et nettoyage	Nettoyage des têtes et du parcours toutes les 10 heures, démagnétisation toutes les 20-30 heures
Accessoires fournis	Cordons de liaison audio (2)
Accessoire optionnel	Télécommande RM-J710

FOIRE AUX QUESTIONS - TCKB820S SONY

Comment nettoyer les têtes de mon magnétocassette Sony TC-KB820S ?

Nettoyez les têtes, le galet presseur et le cabestan avec un coton-tige légèrement imprégné d'alcool ou de liquide de nettoyage pour platine. Effectuez ce nettoyage toutes les 10 heures de fonctionnement pour éviter une perte de son ou un pleurage excessif.

Pourquoi la lecture ne démarre-t-elle pas ?

Vérifiez que la cassette est correctement insérée et que le logement est bien fermé. Assurez-vous que la languette de protection n'est pas cassée. Si la bande est détendue, retendez-la. Nettoyez les têtes si nécessaire.

Comment utiliser la fonction Multi-AMS pour localiser une plage ?

Pendant la lecture, appuyez sur ▶ (autant de fois que le nombre de plages à sauter) pour passer à la plage suivante, ou sur ◀◀ pour revenir en arrière. La fonction détecte les espaces blancs d'au moins 4 secondes entre les plages.

Comment effectuer un calibrage automatique ?

Insérez la cassette vierge. Appuyez sur AUTO CAL jusqu'à ce que 'CAL' apparaisse, puis sur ■ PAUSE pour lancer le calibrage. La platine enregistre des tonalités d'essai, les relit et règle automatiquement le courant de polarisation et le niveau d'enregistrement.

Quels types de cassettes puis-je utiliser ?

La platine accepte les cassettes de type I (normale), II (chrome) et IV (métal). Le type est détecté automatiquement (ATS) et les réglages d'égalisation et de polarisation sont adaptés.

Comment activer la réduction de bruit Dolby ?

Tournez le commutateur DOLBY NR sur la position souhaitée : B, C ou S. Pour l'enregistrement d'émissions FM, utilisez les positions avec MPX FILTER pour améliorer l'efficacité du Dolby.

Que faire si la bande s'arrête avant la fin du rebobinage ?

La bande est peut-être détendue : retendez-la manuellement. Si l'indicateur 'M' est affiché, appuyez plusieurs fois sur MEMORY pour le désactiver. Le boîtier de la cassette peut aussi être déformé ; utilisez-en une autre.

Comment insérer un espace blanc pendant l'enregistrement ?

Appuyez sur ○ REC MUTE à l'endroit souhaité. Un espace blanc de 4 secondes est inséré automatiquement. Pour une durée différente, maintenez la touche enfoncée ou appuyez sur ■ PAUSE pour arrêter plus tôt.

Quelle est la consommation électrique de l'appareil ?

La consommation est de 20 W. L'alimentation doit être de 220-230 V CA (50/60 Hz) pour l'Europe continentale et le Royaume-Uni, ou 240 V CA pour l'Australie.

Comment protéger un enregistrement contre un effacement accidentel ?

Brisez la languette de protection située sur la tranche de la cassette, du côté correspondant à la face à protéger. Pour réenregistrer, couvrez le trou avec du ruban adhésif.

MODE D'EMPLOI TCKB820S SONY

430 · 123 · 305 mm (17 · 4 ^7 /s · 12 ^1 /s inches)

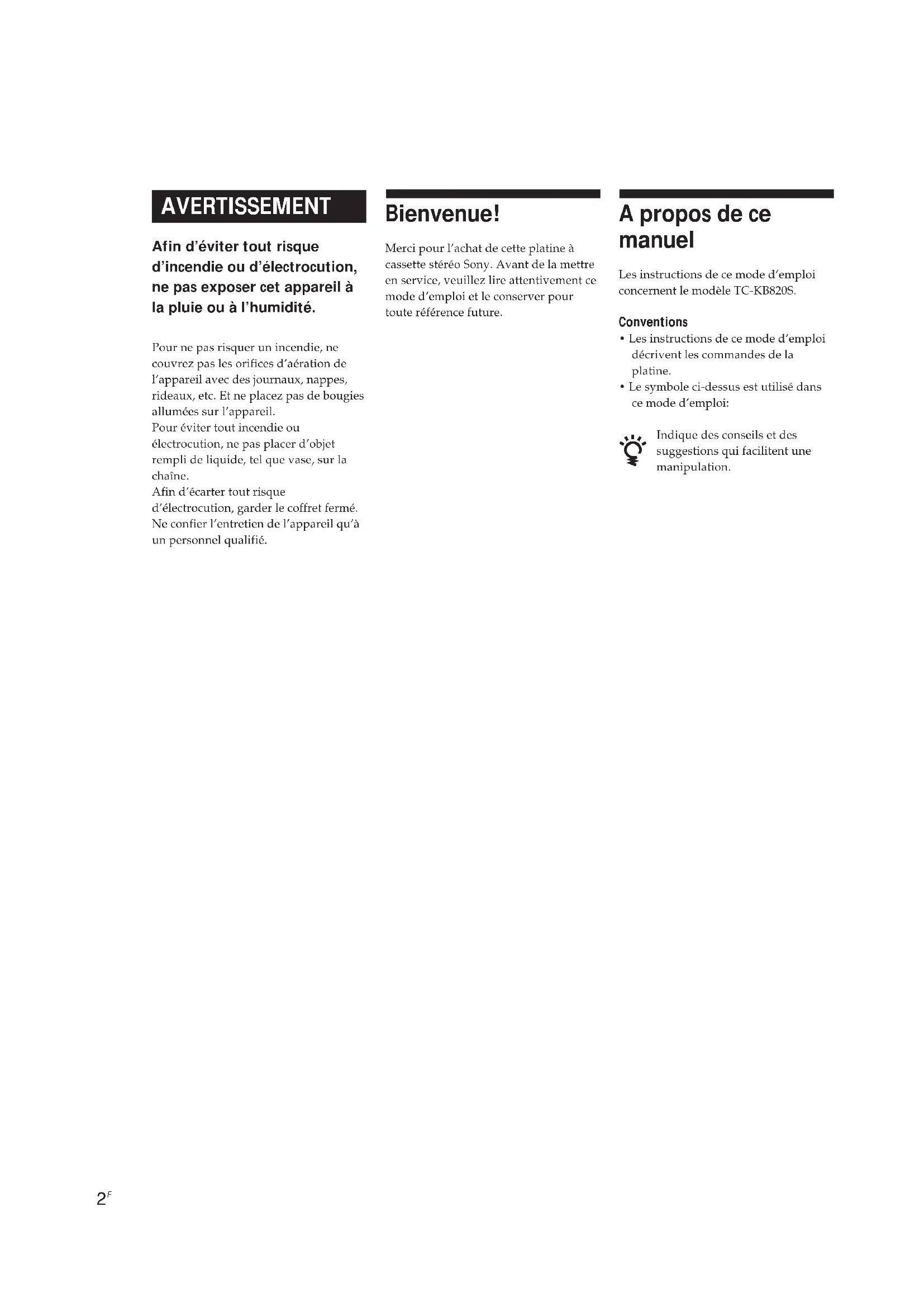

Afin d'éviter tout risque d'incendie ou d'électrocution, ne pas exposer cet appareil à la pluie ou à l'humidité.

Pour ne pas risquer un incendie, ne couvrez pas les orifices d'aération de l'appareil avec des journaux, nappes, rideaux, etc. Et ne placez pas de bougies allumées sur l'appareil. Pour éviter tout incendie ou électrocution, ne pas placer d'objet rempli de liquide, tel que vasc, sur la chaîne. Afin d'écarter tout risque d'électrocution, garder le coffret fermé. Ne confier l'entretien de l'appareil qu'à un personnel qualifié.

Bienvenue!

Merci pour l'achat de cette platine à cassette stéréo Sony. Avant de la mettre en service, veuillez lire attentivement ce mode d'emploi et le conserver pour toute référence future.

A propos de ce manuel

Les instructions de ce mode d'emploi concernent le modèle TC-KB820S.

Conventions

• Les instructions de ce mode d'emploi décrivent les commandes de la platine.
• Le symbole ci-dessus est utilisé dans ce mode d'emploi:

Indique des conseils et des suggestions qui facilitent une manipulation.

TABLE DES MATIÈRES

Préparatifs

Déballage 4

Raccordement de la platine 4

Lecture d'une cassette 5

Enregistrement sur une cassette 6

Fonctions élaborées pour la lecture

Localisation d'une plage (Multi-AMS/Lecture automatique/Lecture mémorisée) 8

Fonctions élaborées pour l'enregistrement

Calibrage automatique du courant de polarisation et du niveau d'enregistrement 9

Insertion d'un espace blanc pendant l'enregistrement (Silencieux d'enregistrement) 10

Informations compléntaires

Précautions 10

Remarques sur les cassettes 11

Nettoyage 11

En cas de panne 12

Spécifications 13

Glossaire 14

Index 15

Déballage

Vérifiez que l'élément suivant se trouve bien dans l'emballage:

• Cordons de liaison audio (2)

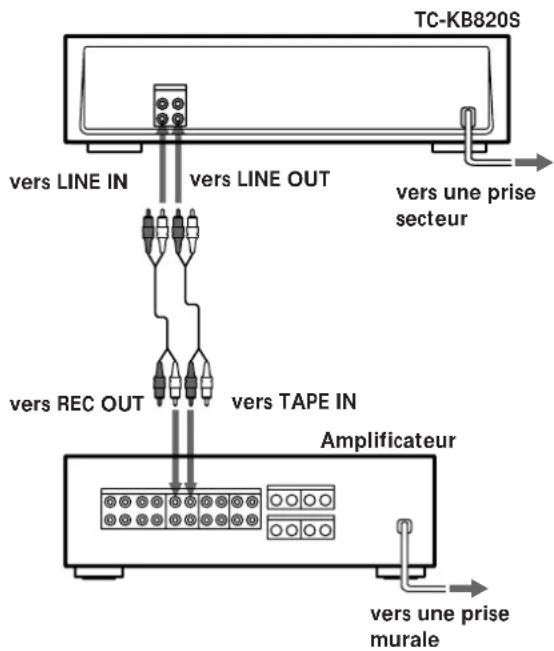

Raccordement de la platine

Cette partie explique comment raccorder la platine à un amplificateur. N'oubliez pas d'éteindre les deux appareils avant de les raccorder.

TC-KB820S vers LINE IN vers LINE OUT vers une prise secteur vers REC OUT vers TAPE IN Amplificateur vers une prise murale

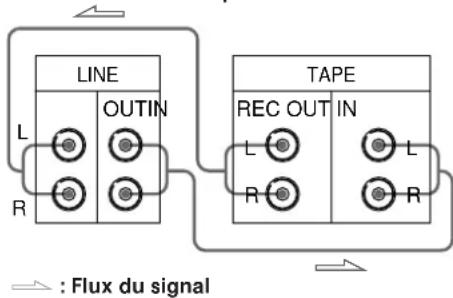

Raccordements

Quand vous branchez un cordon audio, vérifiez la couleur de la prise et celle de la fiche du cordon: Fiche rouge (droite) dans la prise rouge et fiche blanche (gauche) dans la prise blanche. Veillez à bien enfoncer les fiches pour éviter tout ronflement ou bruit. Raccordez la platine à l'amplificateur comme indiqué ci-dessous.

Platine à cassette Amplificateur

LINE OUTIN L R TAPE REC OUT IN L R L R : Flux du signal

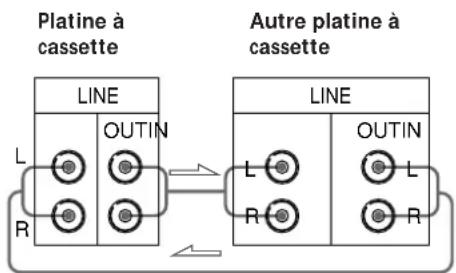

Pour raccorder la platine à une autre platine à cassette Reliez les deux platines de la manière suivante.

Platine à cassette OUTIN L R AUTRE PLATINE À CASSETTE LINE L R OUTIN L R

: Flux du signal

Branchement du cordon d'alimentation secteur

Branchez le cordon sur une prise secteur.

Que faire ensuite?

Maintenant la platine à cassette est prête. Pour les fonctions de base, voir pages 5 à 7; pour les fonctions élaborées, voir les paragraphes à partir de la page 8.

Lecture d'une cassette

SONY 2 3

• Voir page 4 pour le raccordement.

Pour écouter une cassette enregistrée avec le système de réduction de bruit Dolby*

Réglez DOLBY NR au même système que lors de l'enregistrement de la cassette — B, C ou S.

Notez que les réglages B, C et S des deux côtés sont

identiques pendant la lecture parce que le filtre MPX

fonctionne seulement pendant l'enregistrement.

Vous pouvez brancher le casque sur PHONES.

* Réduction de bruit Dolby fabriquée sous licence de Dolby Laboratories Licensing Corporation.

DOLBY et le symbole double-D

□□ sont des marques de Dolby Laboratories Licensing Corporation.

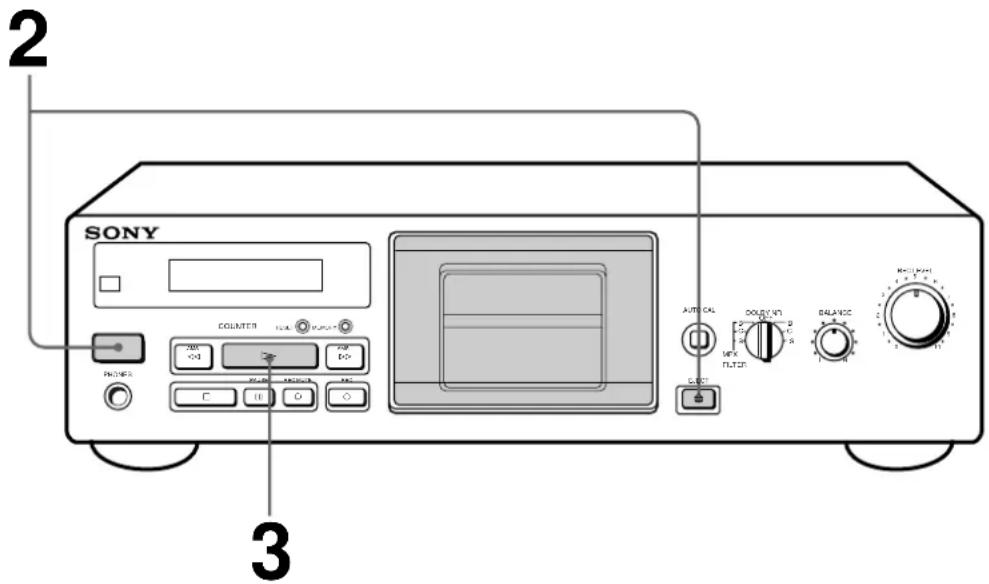

1 Allumez l'amplificateur et sélectionnez la fonction platine.

2 Appuyez sur POWER, puis sur ≜. Insérez une cassette, puis refermez le logement de la cassette.

Le type de cassette (I, II ou IV) apparaît dans l'afficheur.

avec la face à lire dirigée vers vous.

3 Appuyez sur ▷. La lecture démarre. Réglez le volume sur l'amplificateur. N'appuyez pas sur POWER ou ≅ pendant le fonctionnement de la platine. Sinon, la bande pourrait être endommagée.

Pour	Appuyez sur
Arrêter la lecture	■
Interrompre la lecture	■ PAUSE. Appuyez une nouvelle fois sur cette touche pour poursuivre la lecture.
Avancer rapidement ou rebobiner la bande	▶▶ ou ◀◀ quand la platine est arrêtée.
Sortir la cassette	≡ après avoir arrêté la lecture.

Enregistrement sur une cassette

2 SONY 4 5 3 COUNTER AUTO CAL 300Ω 100Ω 240Ω 100Ω AUTO CAL AUTO CAL 240Ω 100Ω AUTO CAL AUTO CAL AUTO CAL

• Voir page 4 pour le raccordement.

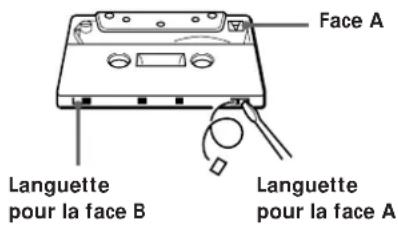

Pour protéger vos

enregistrements contre un effacement accidentel

Brisez la ou les languettes de protection (voir page 11).

Remarque

Il se peut que, selon la musique, les graves et les aiguës soient enregistrées à niveau élevé. Il peut en résulter une distorsion du son enregistré bien que le "niveau recommandé" ne soit pas dépassé. Réglez le niveau d'enregistrement en conséquence.

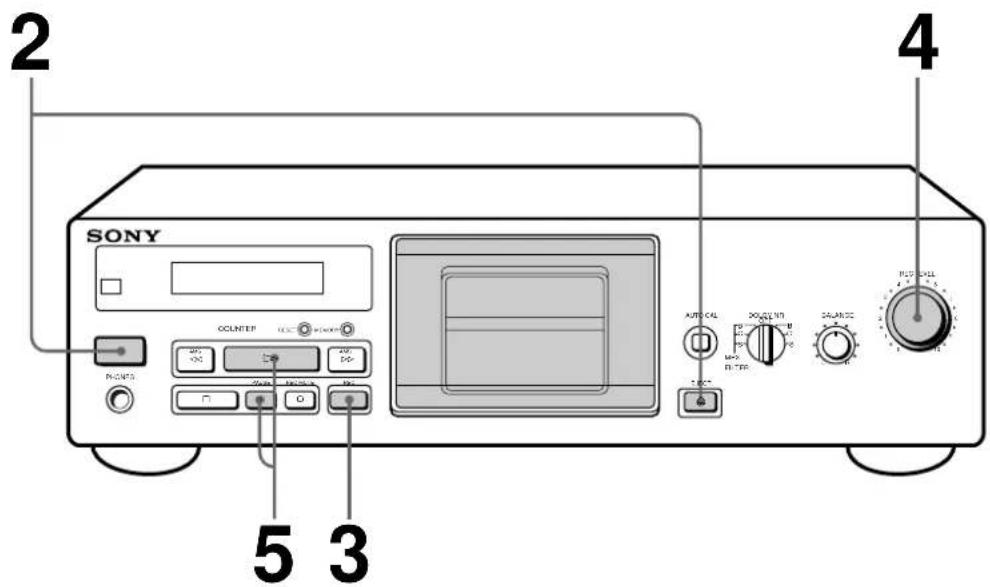

1 Allumez l'amplificateur et reproduisez la source de programme que vous voulez enregistrer.

2 Appuyez sur POWER, puis sur ≜. Insérez une cassette, puis refermez le logement de la cassette.

Le type de cassette (I, II ou IV) apparaît dans l'afficheur.

avec la face à lire dirigée vers vous.

3 Appuyez sur ● REC.

N'appuyez pas sur POWER ou ≜ pendant le fonctionnement de la platine. Sinon, la bande pourrait être endommagée.

4 Tournez REC LEVEL pour ajuster le niveau d'enregistrement.

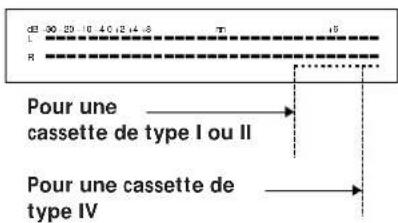

Le niveau d'enregistrement ne doit pas dépasser le niveau recommandé pour le type de cassette indiqué.

Quand tous les réglages sont terminés, arrêtez la source de programme.

Pour une cassette de type I ou II Pour une cassette de type IV

5 Appuyez sur II PAUSE ou ▷.

L'enregistrement commence.

6 Démarrez la lecture de la source de programme.

Pour	Appuyez sur
Arrêter l'enregistrement ■
Interrompre l'enregistrement	■ PAUSE. Appuyez une nouvelle fois sur cette touche pour poursuivre l'enregistrement.
	≡ après avoir arrêté l'enregistrement.Sortir la cassette

Le système Dolby HX PRO* opère automatiquement pendant l'enregistrement.

* HX Pro headroom extension d'origine Bang & Olufsen et fabriqué sous licence de Dolby Laboratories Licensing Corporation.

DOLBY, le symbole double-D et HX PRO sont des marques de Dolby Laboratories Licensing Corporation.

Voir DOLBY HX PRO ("Glossaire", page 14) pour les détails.

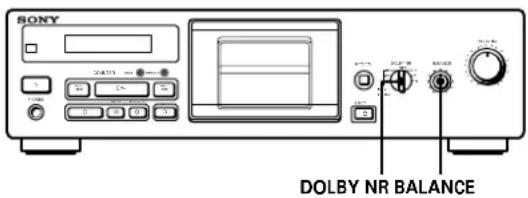

SONY 24113 DOLBY NR BALANCE

Pour ajuster la balance

Tournez BALANCE de façon que les décibelmètres des canaux gauche (L) et droit (R) dans l'afficheur atteignent les niveaux souhaités.

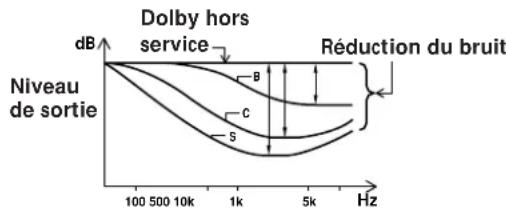

Pour enregistrer avec le réducteur de bruit Dolby

Tournez DOLBY NR dans le sens horaire jusqu'à la position souhaitée — B, C ou S avant de commencer l'enregistrement.

Si vous n'obtenez pas des résultats satisfaisants lors de l'enregistrement d'émissions FM avec le système de réduction de bruit Dolby

Tournez DOLBY NR dans le sens contraire des aiguilles d'une montre jusqu'à la position souhaitée (B, C ou S avec MPX FILTER) avant de commencer l'enregistrement. Le filtre MPX rend plus efficace le réducteur de bruit Dolby. (Pour les détails au sujet du filtre multiplex, voir le "Glossaire" page 14.)

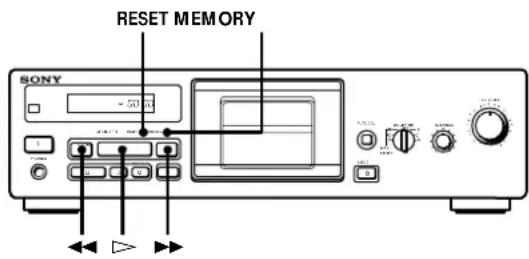

Localisation d'une plage (Multi-AMS/Lecture automatique/Lecture mémorisée)

Vous pouvez localiser rapidement les plages suivantes et précédentes à partir d'un position (Multi-AMS: Recherche de plage musicale) ou le début d'une cassette (Lecture automatique). Vous pouvez même spécifier un point quelconque d'une cassette.

RESET MEMORY SONY -50 Hz

Pour localiser	Appuyez sur
Le début de la ou des plages suivantes (Multi-AMS*)	▶ autant de fois que nécessaire pendant la lecture.Par exemple, pour localiser la deuxième plage suivante, appuyez deux fois.
Le début de la plage actuelle (Multi-AMS*)	◀◀ une fois pendant la lecture.
Le début des plages précédentes (Multi-AMS*)	◀◀ autant de fois que nécessaire pendant la lecture.Par exemple, pour localiser l'avant dernière plage, appuyez trois fois.
Le début de la cassette (Lecture automatique)	MEMORY, à plusieurs reprises, jusqu'à ce que “M” disparaisse de l'afficheur. Appuyez ensuite sur ◀◀ tout en tenant ▷ enfoncée.
Un point particulier de la cassette (Lecture mémorisée)	MEMORY, à plusieurs reprises, jusqu'à ce que l'indicateur “M” apparaisse dans l'afficheur.Recherchez le point souhaité, puis appuyez sur RESET pour remettre le compteur à zéro et mémoriser ce point.Pour localiser ensuite le point mémorisé, appuyez sur ◀◀ tout en tenant ▷ enfoncée. (Appuyez sur ◀◀ uniquement pour arrêter la bande à “00 00”).

* Vous pouvez utiliser la fonction Multi-AMS pour localiser un maximum de 30 plages avant ou après la position actuelle.

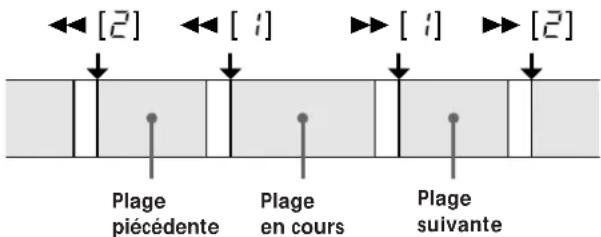

Que se passe-t-il quand le Multi-AMS marche

En Multi-AMS, "PLAY" vacille. A chaque fois que l'appareil détecte un espace vierge, le chiffre indiqué diminue d'une unité. Après la localisation du début de la plage spécifiée, l'indication du compteur réapparaît et la lecture commence.

↓ : Début de la plage

[2] [1] [1] [2] Plage piécédente Plage en cours Plage suivante

Remarques

• La fonction Multi-AMS ne marche pas correctement si:
  — l'espace blanc entre les plages est inférieur à 4 secondes;
  — la puissance du signal des canaux gauche et droit est très différente;
  — les fréquences d'un passage sont très basses ou le volume d'une plage extrêmement réduit.

- Comme le compteur n'est pas une horloge numérique, il peut y avoir un petite différence entre le temps réel de lecture ou d'enregistrement et le temps indiqué par le compteur.

Calibrage automatique du courant de polarisation et du niveau d'enregistrement

Comme plusieurs types de cassettes sont en vente dans le commerce, la platine règle automatiquement les caractéristiques d'égalisation et le courant de polarisation appropriés pour chaque type de cassette (ATS: Sélection automatique du type de cassette). Vous pouvez cependant obtenir de meilleurs résultats en ajustant automatiquement le courant de polarisation et le niveau d'enregistrement.

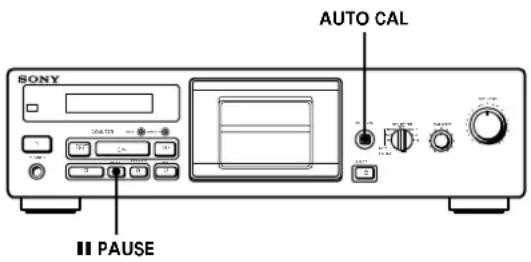

SONY AUTO CAL ■ PAUSE

1 Introduisez la cassette sur laquelle vous voulez enregistrer dans la platine.

Vérifiez que les languettes de protection de la cassette ne sont pas brisées.

2 Appuyez sur AUTO CAL jusqu'à l'apparition de "CAL" dans l'afficheur.

Remarque

Si la languette de protection pour ce format a été retirée (voir page 11), "AUTO CAL" clignote trois fois dans l'afficheur et le calibrage automatique est impossible.

3 Appuyez sur II PAUSE pour lancer le calibrage automatique.

Le calibrage automatique démarrera (à savoir tonalités d'essai d'enregistrement, rebobinage, et lecture).

Pendant le calibrage, le compteur passe de 9 à 0.

AUTO CAL BEC CA L9

A la fin du calibrage automatique, la bande est rebobinée jusqu'à sa position d'origine, le compteur redevient normal et la platine s'arrête.

4 Démarrez l'enregistrement réel (voir page 6).

Pour annuler la fonction de calibrage automatique

Appuyez sur ■.

Si "AUTO CAL" clignote sans interruption

Le calibrage automatique a été interrompu par:

— La fin de la bande. Tournez la cassette ou rebobinez la bande jusqu'à une nouvelle position permettant l'enregistrement du signal d'essai.

— Une cassette endommagée ou des têtes sales. Changez de cassette ou nettoyez et démagnétisez les têtes (voir page 11).

Mise à jour du calibrage

Tant que la platine reste allumée, les données de calibrage sont sauvegardées et rappelées chaque fois que vous introduisez une cassette du même type (I, II ou IV). "AUTO CAL" apparaît dans l'afficheur à l'insertion d'une cassette pour indiquer que des données de calibrage existent pour ce type de cassette. Il est toutefois conseillé de procéder au calibrage chaque fois que vous introduisez une nouvelle cassette car les caractéristiques des cassettes de même type varient aussi. Avant le recalibrage, n'oubliez pas d'effacer les données précédentes en appuyant sur AUTO CAL jusqu'à ce que "AUTO CAL" disparaisse de l'afficheur. Puis, commencez ensuite à partir de l'étape 2 du calibrage automatique.

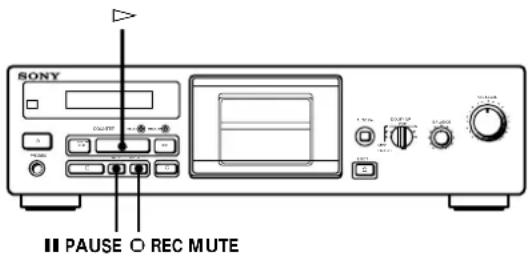

Insertion d'un espace blanc pendant l'enregistrement (Silencieux d'enregistrement)

Vous pouvez insérer un espace blanc de 4 secondes entre chaque plage. Les espaces blancs entre les plages vous permettent de localiser facilement le début d'une plage avec la fonction Multi-AMS (voir page 8). Vous pouvez aussi utiliser cette fonction pour effacer des passages inutiles de la cassette.

SONY ■ PAUSE ○ REC MUTE

1 Commencez l'enregistrement.
2 Appuyez une fois sur ◦ REC MUTE à l'endroit où vous voulez insérer un espace blanc. L'indicateur "REC" clignote dans l'afficheur et la bande défile sans qu'aucun signal ne soit enregistré. Au bout de 4 secondes, l'indicateur "■" s'allume et la platine est prête pour poursuivre l'enregistrement.
3 Appuyez sur II PAUSE ou ▷ pour poursuivre l'enregistrement.

Pour insérer un espace blanc de plus de 4 secondes

Tenez ☐ REC MUTE enfoncée tant que nécessaire. Au bout de 4 secondes, l'indicateur "REC" clignote plus rapidement.

Quand vous relâchez Ⓐ REC MUTE, l'indicateur "III" s'allume et la platine est prête pour poursuivre l'enregistrement.

Appuyez sur II PAUSE ou ▷ pour poursuivre l'enregistrement.

Pour insérer un espace blanc de moins de 4 secondes

Après avoir appuyé sur ◎ REC MUTE, appuyez sur ■ PAUSE quand vous le souhaitez. La platine se met en pause d'enregistrement. Pour poursuivre l'enregistrement, appuyez sur ● REC au lieu de ■ PAUSE.

Précautions

Sécurité

• Ne pas démonter le coffret car il y a risque d'électrocution. Pour toute réparation adressez-vous uniquement à un technicien qualifié.
• Si un liquide ou un solide tombait dans le coffret, débranchez la platine et faites-la contrôler par un technicien qualifié avant de la remettre en service.

Sources d'alimentation

• Avant de mettre la platine en marche, vérifiez que sa tension de fonctionnement est identique à celle du secteur local. La tension de fonctionnement est indiquée sur la plaque signalétique à l'arrière de la platine.
• Si la platine ne doit pas être utilisée pendant longtemps, débranchez-la de la prise murale. Pour débrancher le cordon d'alimentation secteur, tirez sur la fiche. Ne jamais tirer sur le cordon proprement dit.
• Le cordon d'alimentation secteur doit être remplacé uniquement par un centre de service compétent.
• Cette chaîne n'est pas déconnectée de la source d'alimentation secteur tant qu'elle est raccordée à une prise secteur, même si elle a été mise hors tension.

Fonctionnement

• A cause du mécanisme de sécurité, les touches de fonction sont inopérantes si le logement de la cassette n'est pas complètement fermé, ou si la cassette a été mal introduite.
• N'oubliez pas d'arrêter la bande avant de mettre la platine hors tension. Sinon, la bande pourrait être endommagée.

Installation

• Installez la platine à cassette dans un endroit où la ventilation est suffisante afin d'éviter toute surchauffe interne.
• Ne pas installer la platine: — sur une surface molle comme une couverture, car les orifices de ventilation pourraient être bouchés; — près d'une source de chaleur; — en plein soleil; — en position inclinée; — dans un lieu poussiéreux ou exposé à ces chocs mécaniques.

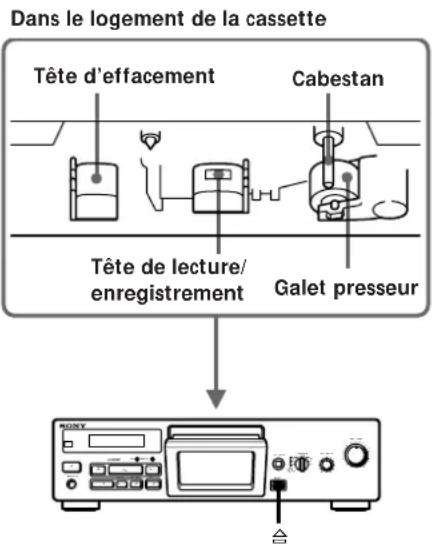

Nettoyage

Nettoyez le coffret, le panneau et les commandes avec un chiffon doux légèrement imprégné d'une solution détergente neutre. Ne pas utiliser de tampons abrasifs, poudre à récurer ou diluant, comme l'alcool ou la benzine.

Pour toute question ou problème au sujet de la platine, veuillez contacter votre revendeur Sony le plus proche.

Remarques sur les cassettes

Pour protéger un enregistrement

Brisez la languette de sécurité pour la face A ou B.

Face A Languette pour la face B Languette pour la face A

Pour enregistrer une cassette sans languette de protection

Couvrir le trou laissé par la languette de protection contre

l'enregistrement pour la face A ou B avec du ruban adhésif.

Quand vous utilisez une cassette de type II ou IV, veillez à ne pas recouvrir les fentes de détection servant à déterminer le type de cassette.

Type II Orifices de détection

Type IV Orifices de détection

A propos des cassettes de plus de 90 minutes

Il n'est pas conseillé d'utiliser des cassettes de plus de 90 minutes, sauf pour un enregistrement ou une lecture de longue durée. Les bandes de ces cassettes sont très fines et se détendent facilement.

Manipulation des cassettes

• Afin de ne pas salir les têtes et le parcours de la bande, évitez de toucher la surface de la bande.
• Evitez de poser des cassettes près d'appareils contenant un aimant, comme un haut-parleur ou un amplificateur, car ils risquent de causer des distorsions et d'effacer l'enregistrement.
• Ne pas exposer les cassettes au soleil, à des températures extrêmement basses ni à l'humidité.

Nettoyage

Dans le logement de la cassette Tête d'effacement Cabestan Tête de lecture/ enregistrement Galet presseur

Nettoyage des têtes et du parcours de la bande

Nettoyez les têtes et le parcours de la bande toutes les 10 heures de fonctionnement pour prévenir:

• une diminution du niveau sonore
• un pleurage et scintillement excessifs
• une perte de son
• un effacement incomplet

Pour obtenir un enregistrement optimal, il est conseillé de nettoyer les têtes et le parcours de la bande avant chaque enregistrement.

1 Appuyez sur ≅ pour ouvrir le logement de la cassette.
2 La platine hors tension, essuyez les têtes, le galet presseur et le cabestan avec un coton tige légèrement imprégné d'alcool ou de liquide de nettoyage pour platine en vente dans le commerce.
N'introduisez pas de cassette dans l'appareil tant que les zones nettoyées ne sont pas entièrement sèches.

Démagnétisation des têtes

Au bout de 20 à 30 heures d'utilisation, ou quand vous remarquez un sifflement ou une perte des hautes fréquences, démagnétisez les têtes avec un démagnétiseur pour platines à cassette en vente dans le commerce. Veuillez suivre les instructions du démagnétiseur.

En cas de panne

Si vous rencontrez une des difficultés suivantes quand vous utilisez la platine à cassette, consultez ce guide pour résoudre le problème. Si le problème persiste, adressez-vous à votre revendeur Sony.

Les touches de fonction ne sont pas opérantes.

→La platine vient vste dêtre allvmée et ne fonctionne pas pendant 3 secondes. Attendez que "■" cesse de clignoter.
→Vérifiez que la cassette est bien introduite et que le logement de la cassette est complètement fermé.

La bande s'arrête avant d'avoir été complètement rebobinée.

→La bande est détendue. Retendez-la.
→Si "M" est indiqué dans l'afficheur, appuyez de façon répétée sur MEMORY jusqu'à ce que l'indication disparaisse.
→Le boîtier de la cassette est déformé. Utilisez une autre cassette.

La lecture ou l'enregistrement est impossible.

→La cassette est terminée.
→La bande est détendue. Retendez-la.
→La languette de protection a été enlevée de la cassette. Recouvrez la fente d'un morceau de ruban adhésif (voir page 11).
→Nettoyez les têtes et le parcours de la bande et démagnétisez les têtes (page 11).
→Vérifiez si la platine est raccordée correctement (page 4).
→Vérifiez si le réglage de l'amplificateur est correct.

Pleurage et scintillement excessifs ou perte de son.

→Les cabestans et les galets presseurs sont sales. Nettoyez-les (voir page 11).

Diminution du niveau sonore, perte de son/Effacement incomplet de la cassette/Augmentation du bruit.

→Les têtes d'enregistrement et de lecture et le parcours de la bande sont sales. Nettoyez-les (voir page 11).
→Les têtes sont magnétisées. Démagnétisez-les (voir page 11).

Bourdonnement ou bruit.

→La platine à cassette est près d'un téléviseur ou magnétoscope. Eloignez la platine du téléviseur ou du magnétoscope.
→La platine est installée sur ou sous l'amplificateur. Eloignez-la de l'amplificateur.

Son déséquilibré.

→Vérifiez que la position de la commande DOLBY NR est la même que lors de l'enregistrement de la cassette.
→La platine à cassette est installée près d'un téléviseur ou d'un magnétoscope. Eloignez la platine du téléviseur ou du magnétoscope.

La fonction Multi-AMS n'opère pas correctement.

→Une des plages contient une longue pause, un passage à basses fréquences ou au volume très réduit, ou un crescendo ou decrescendo.
→L'espace entre les plages est inférieur à 4 secondes. Insérez un espace blanc de 4 secondes avec ◎ REC MUTE.
→La puissance du signal des canaux gauche et droit est très différente.
→L'espace entre certaines plages est parasité.
→ Vous appuyez sur ▶▶ immédiatement avant le début de la plage suivante ou sur ◀◀ immédiatement après le début de la plage en cours.

Spécifications

Système

Système d'enregistrement

4 pistes, 2 canaux stéréo

Temps d'avance rapide (approx.)

90 sec. (avec une cassette Sony C-60)

Courant de polarisation

Courant alternatif

Têtes

Tête d'effacement x 1 (tête F&F)

Tête de lecture/enregistrement x 1 (tête SD)

Moteurs

Moteur de cabestan · 1(servomoteur CC)

Moteur à bobine · 1 (moteur CC)

Rapport signal sur bruit (à niveau de crête, pondéré, et avec Dolby hors service)

Amélioration du rapport signal/bruit (valeurs approximatives)

Avec Dolby B en service: 5 dB à 1 kHz, 10 dB à 5 kHz

Avec Dolby C en service: 15 dB à 500 Hz, 20 dB à 1 kHz

Avec Dolby S en service: 10 dB à 100 Hz, 24 dB à 1 kHz

Distorsion harmonique

0,4% (avec cassette I, Sony Type I (NORMAL):

160 n Wb/m 315 Hz, 3e H.D.)

1,8% (avec cassette IV, Sony Type IV (METAL):

250 n Wb/m 315 Hz, 3e H.D.)

Réponse en fréquence (Dolby NR hors service)

Pleurage et scintillement

±0,13% W. crête (IEC)

0,07% W. RMS (NAB)

±0,18% W. crête (DIN)

Entrées

Entrées de ligne (prises cinch)

Sensibilité: 0,16 V

Impédance d'entrée: 47 kohms

Sorties

Sorties de ligne (prises cinch)

Niveau de sortie nominal: 0,5 V à impédance de

charge de 47 kohms

Impédance de charge: 10 kohms

Casque (prise stéréo 6,35)

Niveau de sortie: 0,25 mW à impédance de charge de 32 ohms

Généralités

Alimentation

Lieu d'achat	Source d'alimentation
R.-U. et Europe continentale	CA 220 - 230 V, 50/60 Hz
Australie	CA 240V, 50/60 Hz

Consommation

20 W

Dimensions hors tout (approx.) (l/h/p)

430 · 123 · 305 mm

pièces saillantes et commandes incluses

Poids (approx.)

4,6 kg

Accessoires fournis

Cordons de liaison audio (2)

Accessoire en option

Télécommande RM-J710

S'adresser au revendeur Sony le plus proche pour la

disponibilité de la télécommande.

La conception et les spécifications peuvent être modifiées sans préavis.

Glossaire

ATS

Sélection automatique du type de cassette. La platine règle automatiquement les caractéristiques d'égalisation et le courant de polarisation appropriés en fonction du type de la cassette introduite dans la platine.

Calibrage automatique

Réglage automatique du courant de polarisation et du niveau d'enregistrement pour la cassette introduite dans la platine.

Ce réglage fonctionne avec le système ATS (sélection automatique du type de cassette, voir ci-dessus) de la platine pour fournir les meilleurs résultats possibles avec n'importe quelle cassette.

Compteur de bande

Un afficheur à quatre chiffres pour contrôler le temps de lecture et d'enregistrement. Pratique pour le montage de bande. Appuyer sur RESET pour remettre le compteur à zéro (00 00).

Filtre multiplex (MPX)

Il s'agit d'un filtre qui élimine les signaux de la porteuse stéréo de 19 kHz et de la sous-porteuse de 38 kHz qui peuvent altérer le système de réduction de bruit Dolby. Bien que la plupart des ampli-tuners soient équipés de ce filtre, si vous obtenez des résultats médiocres lors de l'enregistrement d'émissions FM avec le système Dolby, votre ampli-tuner n'a probablement pas de filtre, ou le filtre fonctionne mal. Dans ce cas, tournez le commutateur DOLBY NR dans le sens contraire des aiguilles d'une montre jusqu'à la position souhaitée — B, C ou S avec MPX FILTER.

Multi-AMS

Recherche automatique de plage (Automatic Music Sensor). Il s'agit d'une fonction qui permet de localiser le début de 30 plages avant ou après la plage actuelle par la détection des espaces blancs de plus de 4 secondes entre les plages.

Signaux d'essai

Ce sont des signaux de 10 kHz et 400 Hz émis par la platine pour le calibrage du courant de polarisation, du niveau d'enregistrement et de l'égaliseur.

Système de réduction du bruit Dolby

Système qui élimine le souffle de la bande en accentuant les signaux de bas niveau dans la plage des hautes fréquences pendant l'enregistrement, puis en les atténuant pendant la lecture.

Il existe quatre types de réducteurs de bruit: A, B, C et S. Le type A est réservé à l'usage professionnel et n'est pas disponible sur cette platine; les types B, C, et S sont pour le grand public. Le Dolby S réduit au maximum le bruit, ensuite le C puis le B.

Système Dolby HX PRO

Système réduisant la distorsion et le bruit. Le Dolby HX PRO réduit le bruit et la distorsion dans la réponse en haute fréquence pendant l'enregistrement. Une cassette enregistrée avec ce système conserve sa haute qualité lorsqu'elle est reproduite sur d'autres platines à cassette.

Index

A

ATS 9,14

B

Band compteur 8,14 nettoyage de parcours 11

C

Calibrage automatique 9 Cassette compteur 8, 14 nettoyage du parcours 11 protection de l'enregistrement 11 remarques 11 type 5, 6, 11 Compteur. Voir Compteur de bande.

D

Déballage 4 Démagnétisation des têtes 11 Détecteur de musique automatique multiple. Voir Multi-AMS.

E

En cas de panne 12 Enregistrement sur une cassette 6 Equilibrage 7

F

Filtre MPX. Voir Filtre multiplex Filtre multiplex 7, 14

G, H

Glossaire 14

I, J, K

Insertion d'un espace blanc 10 d'une cassette 5,6

L

Lecture automatique 8 d'une cassette 5 mémorisée 8 Lecture automatique 8 Lecture mémorisée 8 Localisation du début d'une cassette 8 d'un point particulier 8 d'une plage 8

M

Multi-AMS 8,14

N, O

Nettoyage des têtes et du parcours de la bande 11 du coffret 11

P, Q

Précautions 10

R

Raccordement du système 4 Raccordements 4 Recherche. Voir Localisation. Réduction du bruit 7, 14 Réglage balance d'enregistrement 7 calibrage automatique du courant de polarisation et du niveau d'enregistrement. Voir Calibrage automatique du niveau d'enregistrement. niveau d'enregistrement 6 Remarques sur les cassettes. Voir Cassette Remarques.

S

Sélecteur automatique de cassette. Voir ATS. Silencieux d'enregistrement 10 Spécifications 13 Système de réduction du bruit Dolby 5, 7, 14 Système Dolby HX PRO 7, 14

T, U, V, W, X, Y, Z

Têtes démagnétisation 11 nettoyage 11 Tonalités de test 9, 14

Nomenclature

Touches

AUTO CAL 9 MEMORY 8 RESET 8

◀◀ / ▶▶ AMS 8

◀◀ (rebobinage) 5,8 ▷ (lecture) 5,6,8,10

▶▶ (avance rapide) 5, 8 △ (éjection) 5 - 7

(arrêt) 5, 7

■ PAUSE 5 - 7, 10

- REC MUTE (silencieux d'enregistrement) 10 - REC (enregistrement) 6

Commutateurs

DOLBY NR (réduction du bruit) 5, 7 POWER 5, 6

Commandes

BALANCE 7 REC LEVEL (niveau d'enregistrement) 6

Prises

PHONES 5

Divers

Logement de la cassette 5,6

ADVERTENCIA

Estéreo de 4 pistas e dois canais
