Stabileyes 12x32 - Jumelles NIKON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Jumelles stabilisées
Marque	Nikon
Modèle	StabilEyes 12x32
Grossissement	12x
Diamètre des lentilles d'objectif	32 mm
Champ angulaire réel	5°
Champ à 1000 m	87 m
Pupille de sortie	2,7 mm
Luminosité	7,3
Distance de mise au point minimale	3,5 m
Position de l'œil	15 mm
Écart interpupillaire	56 – 72 mm
Système de stabilisation	Numérique par capteurs piézo-gyroscopiques et moteurs directs, compensation ±3°
Alimentation	2 piles alcalines AA
Autonomie des piles	Environ 6 heures en continu (à 20°C)
Température de fonctionnement	-10°C à 50°C
Dimensions (L x l)	178 x 142 mm
Poids (sans piles)	1130 g
Étanchéité	Imperméable, purgé à l'azote sec, flotte sur l'eau, résiste à 1 m d'eau pendant 5 min
Optique	Lentilles multi-couches, prismes à correction de phase
Accessoires fournis	Étui souple, bandoulière, capuchons d'oculaire, 2 piles AA
Nettoyage des lentilles	Papier spécial lentilles et liquide de nettoyage optique, mouvement circulaire du centre vers l'extérieur
Sécurité	Ne pas regarder le soleil, ne pas utiliser en marchant, retirer les piles en cas d'inutilisation prolongée
Réparabilité	Ne pas réparer soi-même, contacter un revendeur agréé Nikon

FOIRE AUX QUESTIONS - Stabileyes 12x32 NIKON

Comment activer la stabilisation d'image ?

Appuyez sur le bouton de mise sous tension (1). La LED s'allume en orange mode veille. Puis tournez la manette de stabilisation (5) sur ON. La LED devient verte : la stabilisation est active. Pour désactiver, repassez la manette sur OFF et appuyez sur le bouton d'alimentation pour éteindre.

Comment ajuster la mise au point et la correction dioptrique ?

Fermez l'œil droit et réglez la molette de mise au point avec l'œil gauche. Puis fermez l'œil gauche et tournez la bague d'ajustement dioptrique (4) pour netteté avec l'œil droit. Ouvrez les deux yeux : l'image doit être nette. Pour un autre sujet, utilisez uniquement la molette de mise au point.

Comment changer les piles ?

Glissez le curseur de libération du logement piles sur la dragonne pour ouvrir et retirer le support de piles. Insérez deux piles alcalines AA neuves (même type, même marque). Replacez le support et glissez le curseur en position fermée pour verrouiller. Ne mélangez pas piles neuves et usagées.

Les jumelles sont-elles étanches ?

Oui, les StabilEyes 12x32 sont étanches et flottent sur l'eau. Elles résistent à une immersion jusqu'à 1 mètre de profondeur pendant 5 minutes. Toutefois, ne les exposez pas à l'eau courante et essuyez l'humidité avant d'utiliser les parties mobiles.

Comment nettoyer les lentilles ?

Soufflez d'abord la poussière. Prenez une feuille de papier spécial lentilles, pliez-la deux fois, roulez-la en cylindre et humectez une extrémité avec du liquide de nettoyage optique. Frottez délicatement du centre vers l'extérieur en mouvements circulaires. Jetez le papier après usage.

Que faire si la LED clignote en rouge ?

Un clignotement rouge indique un problème du système. Éteignez les jumelles, retirez et réinsérez les piles. Si le problème persiste, contactez un revendeur agréé Nikon pour réparation. N'essayez pas de réparer vous-même.

Puis-je utiliser les jumelles sans stabilisation ?

Oui. Mettez la manette de stabilisation sur OFF. Les jumelles fonctionnent comme des jumelles classiques. La stabilisation n'est pas nécessaire pour une utilisation statique, mais elle est recommandée en situation de mouvement (véhicule, bateau).

Comment utiliser la fonction VR PAUSE ?

Lorsque la stabilisation est activée (LED verte), appuyez sur le bouton VR PAUSE (6). La stabilisation se met en pause tant que vous maintenez le bouton enfoncé : la LED II s'allume en orange. Relâchez pour réactiver la stabilisation. Cette fonction permet de minimiser l'instabilité lors d'un panoramique ou d'un changement de cible.

Quelle est l'autonomie des piles ?

Avec deux piles alcalines AA neuves, l'autonomie est d'environ 6 heures en fonctionnement continu à 20°C. En mode veille, la consommation est réduite. Remplacez les piles dès que la LED clignote en orange et vert (piles affaiblies).

Comment fixer la bandoulière ?

Faites une grande boucle à chaque extrémité de la bandoulière. Introduisez la bande dans le support de bandoulière sur les jumelles. Guidez-la à l'intérieur de la boucle, puis dans le passant et tirez. Répétez de l'autre côté. Ajustez la longueur pour un port confortable.

MODE D'EMPLOI Stabileyes 12x32 NIKON

Manuel d'utilisation

Merci d'avoir porté votre choix sur les jumelles StabilEyes 12x32 de Nikon. Veuillez lire attentivement ce mode d'emploi pour permettre leur emploi correct.

• Les StabilEyes 12x32 utilisent des technologies avancées dans les domaines de l'optique, de l'électronique et de l'ergonomie.
• Les StabilEyes 12x32 sont imperméables à l'eau, utilisables par temps pluvieux et flottent sur l'eau.
• Le système de stabilisation des StabilEyes 12x32 annule toute vibration de l'extérieur et le bougé, qui survient à l'emploi tenu en main, offrant une vision stabilisée sans trépied.
• Il est possible d'obtenir une vision stable et des images nettes même à partir d'une voiture, d'un voilier ou bateau à moteur, ou d'un avion en mouvement.
• Quand la stabilisation est activée, vous pouvez faire une pause en appuyant sur le bouton "VR PAUSE" pour minimiser l'instabilité d'image pendant un panoramique, le passage entre des objets en vue, ou le visionnage d'objets mobiles.
• Les lentilles sont multi-couches pour assurer un champ angulaire large et réduire la fatigue des yeux. Les prismes sont revêtus en correction de phase pour offrir des images lumineuses à fort contraste.

Elements fournis

StabilEyes 12x32....1

Etui souple 1

Bandoulière (SAA) 1

Capuchons d'oculaire (EAP) ..... 1

Piles alcalines de format AA ..... 2

Attention:

avertissement sérieux contre les lésions corporelles graves ou les dégâts matériels importants.

Avertissement:

précautions à prendre par les utilisateurs pour éviter les dégâts matériels ou les lésions corporelles.

Attention:

n'utilisez jamais les jumelles pour regarder directement le soleil ou toute lumière intense.

Des lésions importantes, dont la perte de la vue, pourraient en résulter.

Avertissement:

• Les jumelles sont étanches, mais ne sont pas utilisables dans l'eau. Bien qu'elles flottent sur l'eau, il faut les récupérer le plus tôt possible si elles sont tombées dans l'eau. Elles peuvent être endommagées si de l'eau, de la poussière, du sable ou des matières étrangères pénètrent à l'intérieur. N'ouvrez pas le logement des piles dans un environnement marin, à forte humidité ou poussiéreux, parce que l'intérieur des jumelles pourrait subir des dégâts. Que vous utilisiez des piles internes ou une alimentation extérieure, vérifiez que le joint torique et le support des piles ou l'adaptateur sont fermement assis, et bloqués en place.
• Ne changez pas les piles ni les connecteurs d'alimentation dans un milieu humide ou poussiéreux.
• Confirmez que le support des piles est correctement fixé en place et fermement bloqué.
  Pour éviter les chocs dus aux chutes, ne placez pas le StabilEyes sur des surfaces glissantes ou instables. Sachez aussi que tout dégât matériel provenant d'un emploi abusif ou d'une mauvaise utilisation peut annuler la garantie qui couvre le StabilEyes.
• Si vous prévoyez de ne pas utiliser les jumelles pendant une période de temps prolongée, rangez-les à l'abri de la chaleur et de l'humidité et retirez les piles pour éviter les risques de fuites.
• Remplacez toujours les piles en même temps et utilisez toujours des piles de même type et de même marque.

• Ne jetez jamais les piles dans un feu. Elles pourraient exploser.

• Contrairement aux piles au nickel-cadmium (Ni-Cd), les piles ordinaires ne sont pas rechargeables. Ne court-circuitez jamais les piles.

• Evitez les variations importantes de températures. (Par exemple, si les jumelles doivent être utilisées par temps très froid, de la condensation peut se former lorsqu'elles sont ramenées dans un milieu chauffé. Prévoyez un certain temps d'adaptation.)
• Si vous utilisez les jumelles StabilEyes en mer, Nikon recommande que vous les rinciez en les trempant dans de l'eau fraîche, sans verser d'eau directement dessus, après une exposition prolongée au milieu marin.
• En outre, il est préférable de ne pas laisser les jumelles au soleil sans surveillance. La réflexion des rayons solaires au travers des lentilles pourrait provoquer un incendie.
• N'utilisez jamais les jumelles lorsque vous marchez; des accidents et des lésions corporelles pourraient en résulter.
• Ne laissez jamais les jumelles balancer au bout de la bandoulière; elles pourraient blesser quelqu'un ou heurter un objet dur.
• Jetez tous les sacs en plastique qui accompagnent le StabilEyes; ils présentent des risques de suffocation ou d'étouffement pour les jeunes enfants.
• Le contact prolongé des oculaires en caoutchouc contre la peau peut provoquer des irritations. Si c'est le cas, consultez un médecin.
• En cas de problème avec vos jumelles StabilEyes, n'essayez jamais de les réparer vous-même ou de les faire réparer par quiconque d'autre que NIKON VISION CO., LTD. Rapportez-les chez votre revendeur local ou renvoyez-les directement chez NIKON.

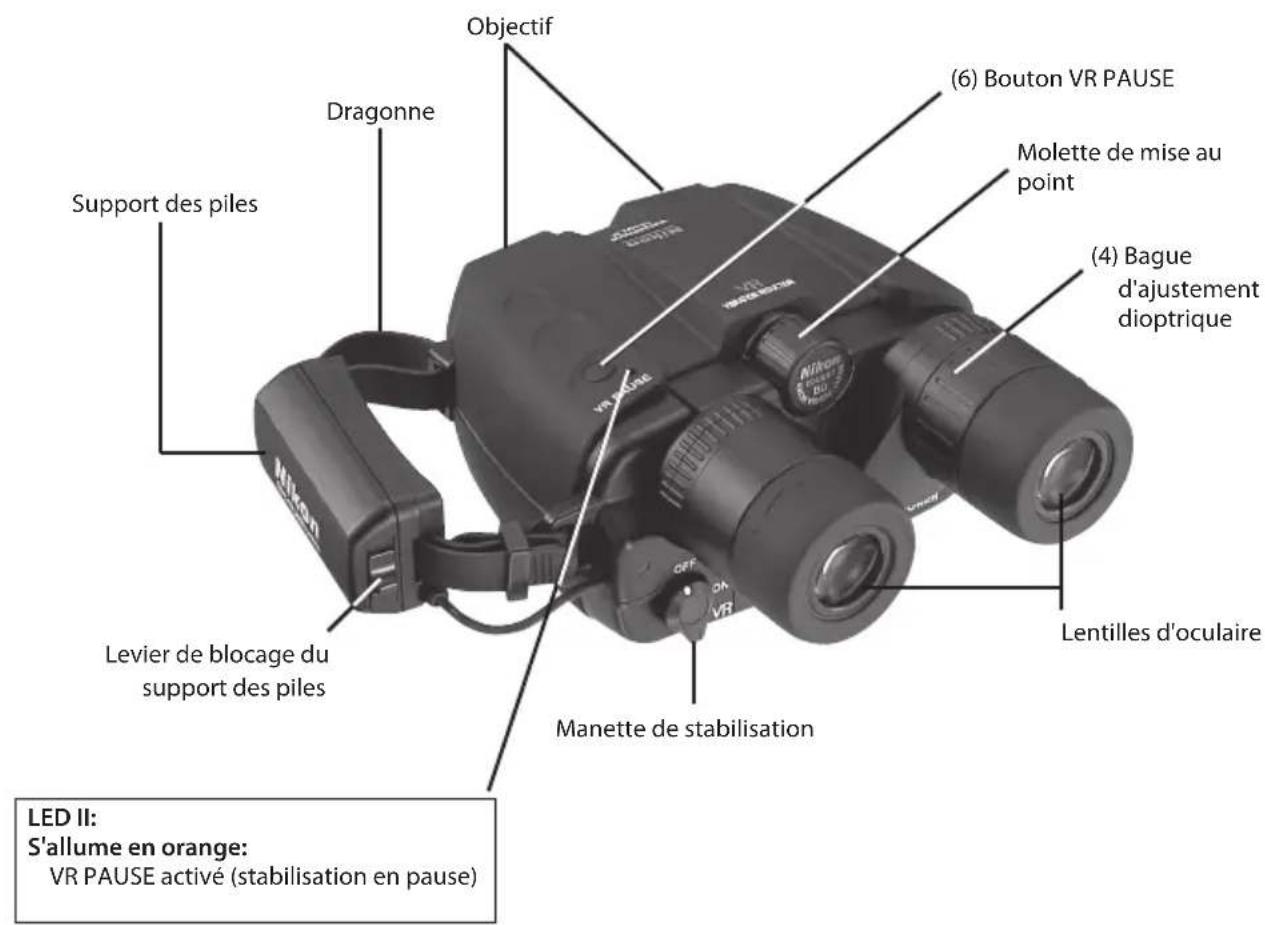

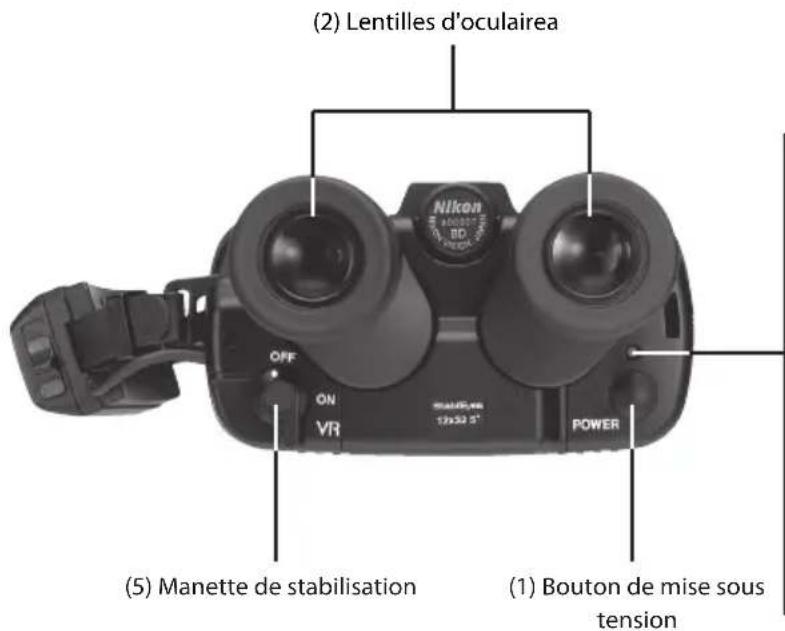

Faisons connaissance

Clignote en orange:
L'appareil est sous tension
et en attente
S'allume en orange:
La stabilisation est en
attente
S'allume en vert: La stabilisation est activée
Clignote en orange et vert:
Piles affaiblies
S'allume en rouge:
Piles épuisées, qui doivent
être remplacées
Clignote en rouge:
Problème du système
S'éteint: L'appareil est hors tension

LED I:

StabilEyes D.I.S.

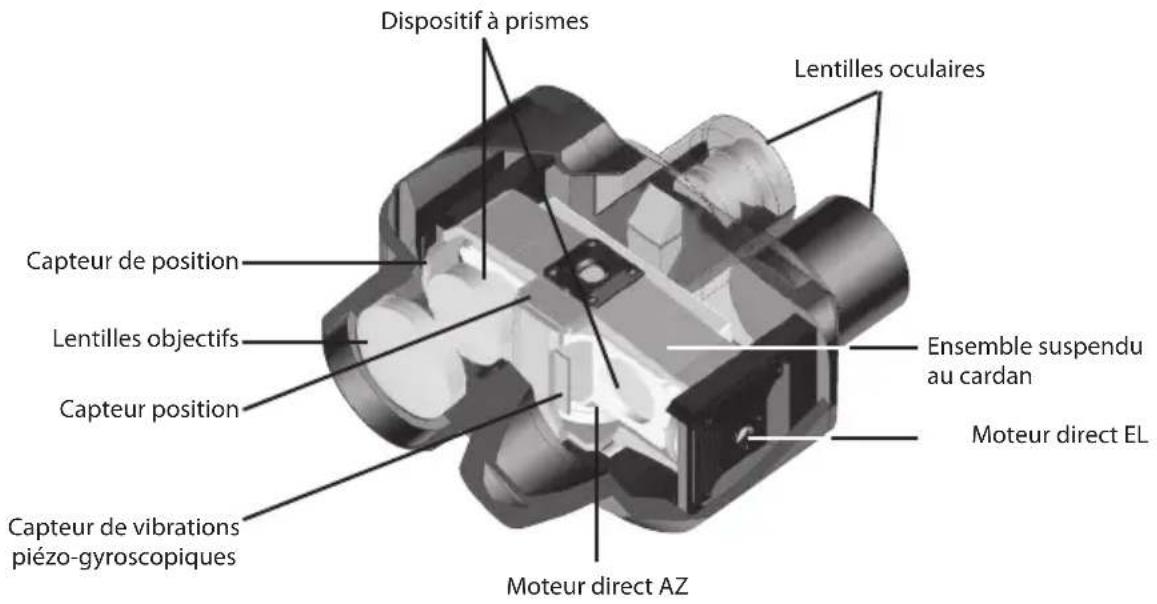

Stabilisation numérique d'image — Fonctionnement

• Les capteurs de vibrations piézoélectriques AZ (azimut) et EL (élévation) et les moteurs d'entraînement direct travaillent ensemble pour déplacer l'ensemble suspendu à la cardan avec prismes redresseurs pour contrecarrer la vibration et maintenir les jumelles stables, ce qui assure une vision sans bougé même dans une véhicule en mouvement.
• Les capteurs de position activent le système de stabilisation en détectant un mouvement vertical ou horizontal.
• Les lentilles de conception nouvelle sont multi-couches pour assurer des images lumineuses.
• Les prismes ont un revêtement spécial pour rendre les images plus nettes que jamais.
• Les oculaires incorporent une technologie optique avancée qui assure un champ angulaire large et réduit la fatigue des yeux. Ils sont pivotables vers le haut ou le bas pour l'emploi avec des lunettes.
• Les jumelles StabilEyes 12x32 sont étanches et remplies d'azote sec pour éviter le brouillage des composants optiques.

Démarrage rapide

1) Appuyez sur le bouton d'alimentation (1) pour mettre en marche. Le système électronique démarre et les jumelles passeront en mode de veille au bout de 5 secondes environ.
2) Réglez l'écart entre les oculaires (2) en fonction de la distance entre vos yeux.
3) Utilisez votre œil gauche pour ajuster la molette de mise au point (3). Quand l'image devient nette, utilisez votre œil droit et tournez la bague d'ajustement dioptrique (4) pour la mise au point pour l'œil droit. Une fois la correction dioptrique effectuée, utilisez seulement la molette de mise au point (3) pour recontrôler la mise au point.
4) Tournez la manette de stabilisation (5) à la position ON pour activer le système de stabilisation. Quand la stabilisation est activée, vous pouvez la mettre en pause en appuyant sur le bouton VR PAUSE pour minimiser l'instabilité d'image pendant un panoramique, le passage d'un objet en vue à un autre ou le visionnage d'objets mobiles.
5) Ensuite, réglez la manette de stabilisation (5) à la position OFF et appuyez sur le bouton d'alimentation (1) pour l'arrêt.
6) Remettez les protège-objectifs en place et rangez les jumelles dans leur boîtier.

Mode d'emploi et mise au point

(1) Oculaire

Si vous portez des lunettes ou des lunettes de soleil à l'utilisation des jumelles SyabilEyes, mettez l'œilleton repliable en position entièrement rétractée. Tournez l'œilleton à sa position entièrement étendue si vous êtes un utilisateur à vue normale.

Porteur de lunettes Non porteur de lunettes

(2) Ajustement de l'écart interpupillaire

Ajustement de l'écart interpupillaire

Saisissez un des oculaires et tournez-le vers ou loin du centre des jumelles (l'autre oculaire pivote de la même manière, mais le sens opposé).

Ajustez l'écart interpupillaire selon la distance entre vos yeux jusqu'à ce que vous voyiez une image parfaitement ronde.

Fusionnez les deux champs de visée en un seul.

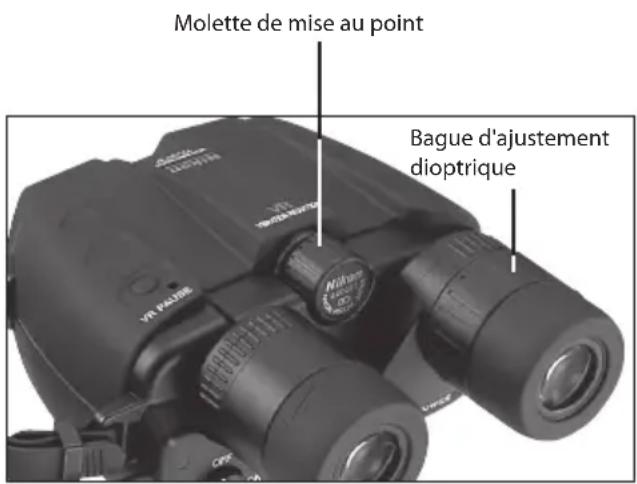

(3) Ajustement dioptrique

Il y a deux étapes pour la mise au point: Fermez l'œil droit et utilisez seulement votre œil gauche en réglant la molette de mise au point. Lorsque l'image est nette, fermez l'œil gauche et ouvrez l'œil droit. Faites pivoter l'oculaire droit pour effectuer la mise au point pour l'œil droit. Ouvrez alors les deux yeux, les jumelles devraient être parfaitement au point. Cette opération peut s'effectuer avec le StabilEyes sous tension et la stabilisation activée ou lorsqu'il est hors tension.

Pour visionner un sujet différent, ajustez le molette de mise au point jusqu'à ce que l'image soit nette.

(4) Système de stabilisation

Lorsque vous appuyez pour la première fois sur le bouton de mise sous tension, la LED s'allume en orange, et les jumelles passent en mode d'attente. Les jumelles StabilEyes sont soumises à un contrôle du système interne et il faudra environ cinq secondes pour que leurs performances se stabilisent.

Puis remettez la manette de stabilisation en position ON. La LED passe au vert, indiquant que le système de stabilisation est actif. Tant que le bouton VR PAUSE est pressé, la stabilisation est en pause, ce qui permet de minimiser l'instabilité d'image pendant un panoramique, le passage d'un objet en vue à un autre, ou le visionnage d'objets en mouvement. Utilisez cette fonction pour chercher parmi plusieurs objets en utilisant les jumelles.

Régler la manette de stabilisation à la position OFF désactive la stabilisation, et la LED repasse à l'orange, indiquant le mode de veille.

Réglez la manette de stabilisation à votre guise. Le monde de veille économise les piles.

A la fin de l'emploi, réglez la manette de stabilisation à la position OFF et appuyez sur le bouton d'alimentation pour l'arrêt.

Si vous laissez vos jumelles StabilEyes en mode de veille ou de stabilisation quelques minutes sans les utiliser, la manette de stabilisation reviendra à la position OFF, et la mise hors tension se fera automatiquement.

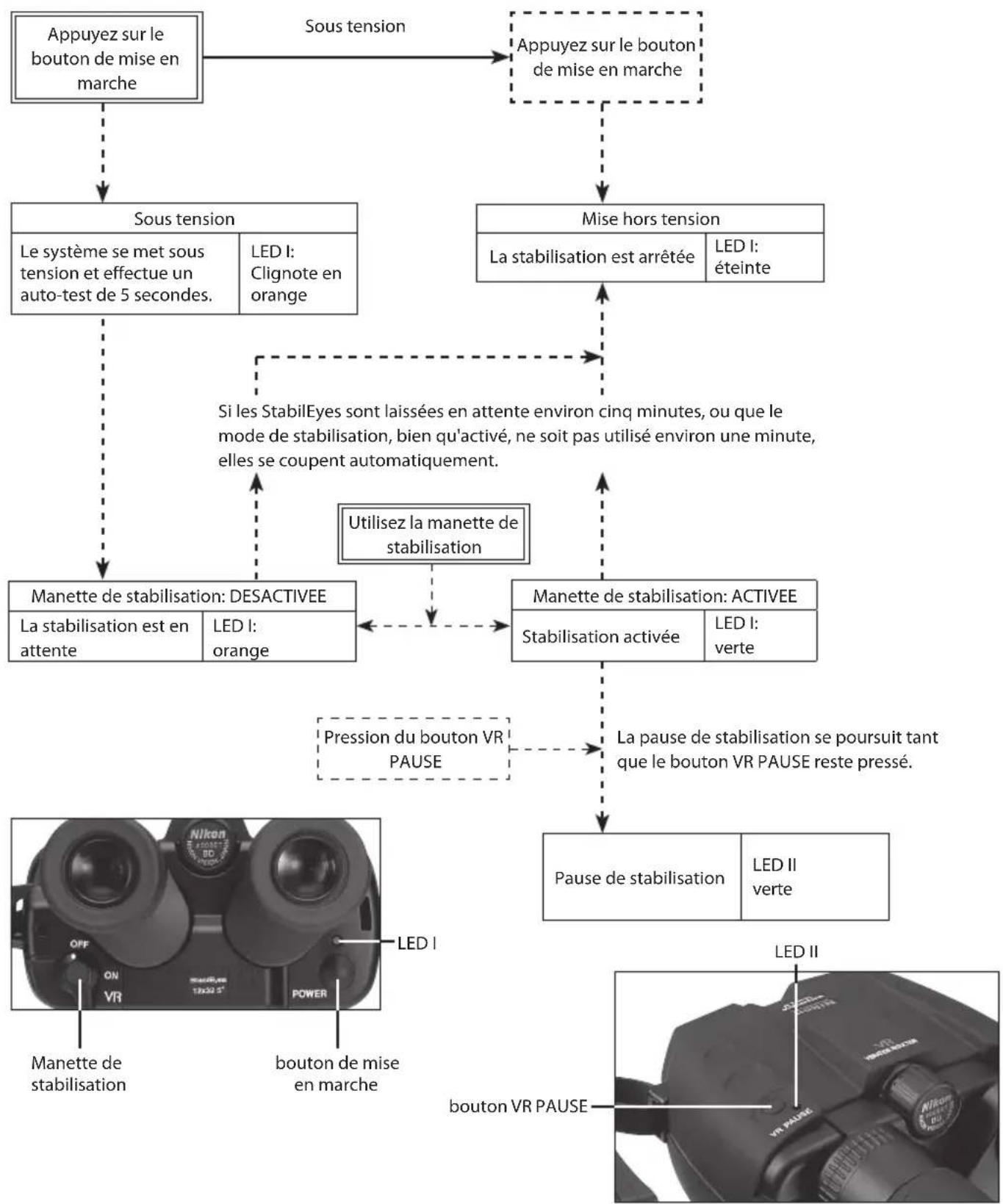

Système d'exploitation de StabilEyes

* A la mise hors tension, le mode de réduction des vibrations est automatiquement remis à "OFF".


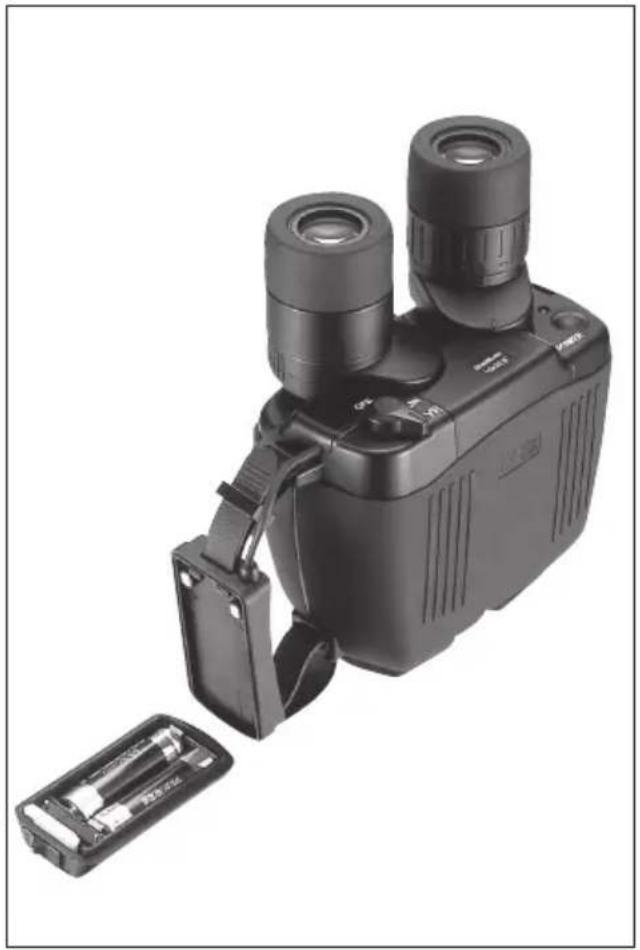

Mise en place de piles

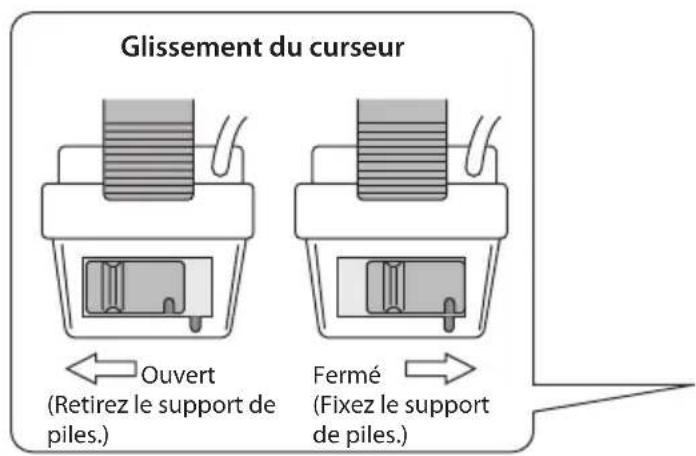

1) Glissez le curseur de libération du logement piles sur la dragonne à la position d'ouverture pour libérer le support de piles.
2) Insérez deux piles alcalines de format AA neuves.
3) Attachez le support de piles à la dragonne et glissez le curseur de libération à la position de verrouillage pour fixer le logement.

• Utilisez le même type de piles. Ne mélangez PAS des piles neuve et ancienne. Cela pourrait provoquer une fuite ou une rupture.
• En cas de remplacement des piles à l'extérieur, évitez toute pénétration d'eau dans le logement piles.
• Si les jumelles doivent rester rangées pendant une période prolongée, retirez les piles pour éviter la décharge naturelle et/ou la fuite.
  Au retrait des piles, maintenez le support de piles fixé à la dragonne pour protéger les points de contact internes.
• Maintenez les points de contact à l'écart de tout élément métallique. Des dommages sont possibles.
• Ne glissez JAMAIS la manette de stabilisation à la position ON si deux piles ne sont pas installées. Des dommages sont possibles.

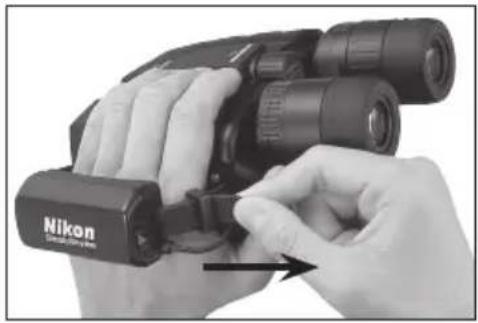

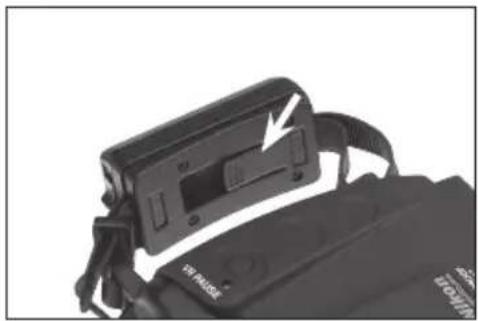

Utilisation de la dragonne

Vous pouvez maintenir les jumelles plus fermement si vous passez votre main dans la dragonne.

Passez votre main dans la dragonne et ajustez la longueur de la courroie. Pour serrer la dragonne, tirez sur la courroie à l'extrémité de l'oculaire.

Pour desserrer la dragonne, soulevez la boucle à l'arrière de la dragonne et tirez sur la courroie.

La dragonne sert également de support de piles.

N'exercez PAS une grande fource dessus et ne la retirez pas des jumelles. Des dommages sont possibles.

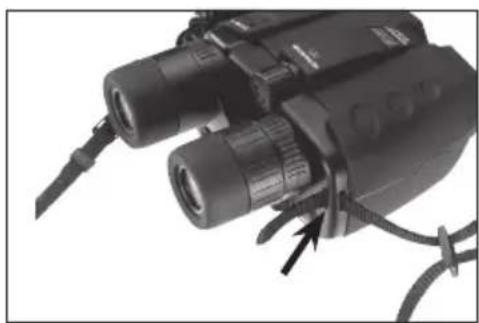

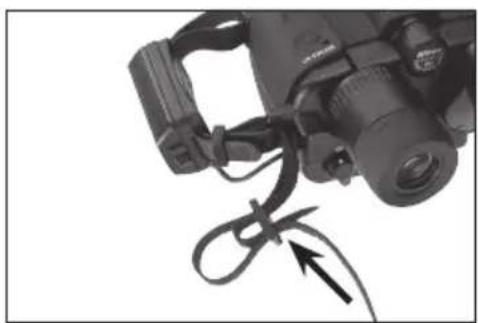

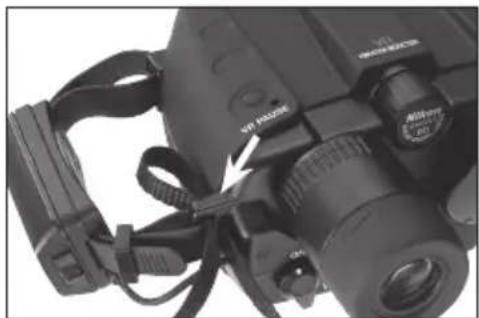

Fixation de la bandoulière

1) Faites une grande boucle à chaque extrémité de la bondoulière.

2) Introduisez la bande dans le support de la bandoulière.

3) Guidez la bande à l'intérieur de la boucle, puis dans le passant, puis tirez. Faites de même avec la boucle extérieure.

4) Opérez de la même manière avec l'ouverture dans les jumelles pour fixer la dragonne de l'autre côté.

Gardez vos lentilles propres

Pour éviter d'abîmer les revêtements appliqués sur la surface des lentilles, nettoyez régulièrement la poussière, le sel et l'huile laissée par les traces de doigt.

Utilisez du papier spécial pour lentille et un bon produit de nettoyage optique. Vous pourrez vous procurer ces articles dans tout magasin d'appareils photos, de jumelles ou opticiens. Pour obtenir des résultats optimaux, nettoyez toujours les quatre lentilles en même temps. Soufflez d'abord la poussière qui pourrait être déposée sur les lentilles. Puis procédez comme suit...

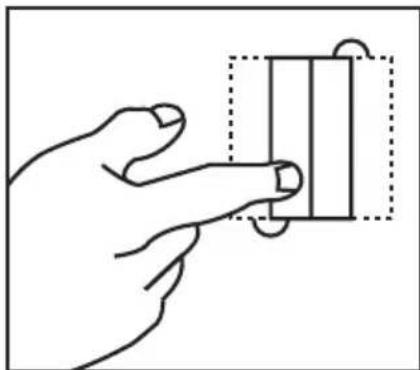

Prenez une feuille de papier à lentille et pliez-la deux fois, comme indiqué.

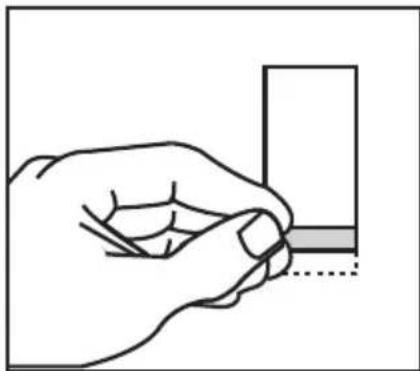

Roulez la feuille en cylindre et humectez une des extrémités seulement avec le liquide de nettoyage optique.

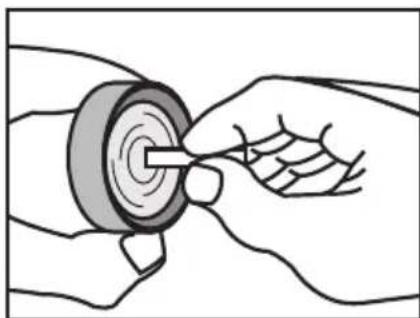

En commencant au centre des lentilles, frottez délicatement en effectuant un mouvement circulaire, du centre vers l'extérieur.

Jetez la feuille de papier à lentilles après chaque usage. Il peut être nécessaire, parfois, de recommencer l'opération.

Caractéristiques techniques

Grossissement 12x

Angle de compensation (amplitude de stabilisation)....±3°

Diamètre des lentilles des objectifs....32mm

Position de l'œil.... 15mm

Champ angulaire de vision (réel)....5°

Champ angulaire à 1000m....87m

Distance de mise au point....3,5m

Pupille de sortie 2,7mm

Luminosité 7,3

Ajustement de la distance interpupillaire .... 56\~72mm

Structure......Imperméable (purgé à l'azote sec)

Dimentions: Lo x La (mm).... 178 x 142

Poids....1130g (sans piles)

Durée utile des piles....6 heures (fonctionnement continu avec quatre piles alcalines de format AA; 20°C)

Plage de température ambiante recommandée ....-10°C à 50°C (14°F à 122°F)

Du fait de l'effort continu d'amélioration de nos produits, les caractéristiques techniques sont sujettes à modification sans préavis.

Modèles étanches

Les StabilEyes sont étanches, et ne subiront pas de dégâts si elles sont submergées ou laissées tomber dans l'eau jusqu'à une profondeur maximale de 1 mètre jusqu'à 5 minutes.

Les StabilEyes ofrent les avantages suivants:

• Elles sont utilisables sous forte humidité, poussière et pluie sans risques de dommages.
• La conception à injection d'azote les rend résistantes à la condensation et aux moisissures.

Observez les règles suivantes à l'emploi des StabilEyes:

• Comme les jumelles n'ont pas une structure parfaitement étanche, elles ne doivent être tenues dans l'eau courante.
• Toute humidité doit être essuyée avant d'ajuster les parties mobiles (bouton de mise au point, oculaire, etc.) des StabilEyes pour éviter tout dégât et pour des raisons de sécurité.

Pour maintenir vos StabilEyes en excellent état, Nikon Vision recommande un entretien régulier par un revendeur agréé.

Fr Symbole pour la collecte sélective applicable aux pays européens

Ce symbole indique que ce produit doit être collecté séparément.

Les mesures suivantes concernent uniquement les utilisateurs européens.

• Ce produit doit être jeté séparément dans un point de collecte approprié. Ne jetez pas ce produit dans une poubelle réservée aux ordures ménagères.
• Pour plus d'information, contactez le détaillant ou les autorités locales responsables de la gestion des ordures.
