StabilEyes 14x40 - Jumelles NIKON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Jumelles à stabilisation d'image
Marque et modèle	Nikon StabilEyes 14x40
Grossissement	14x
Diamètre de l'objectif	40 mm
Angle de compensation (stabilisation)	±5°
Champ angulaire apparent	4°
Champ à 1000 m	70 m
Distance minimale de mise au point	5 m
Pupille de sortie	2,9 mm
Luminosité relative	8,4
Réglage interpupillaire	60 - 70 mm
Étanchéité	Oui, étanche jusqu'à 1 mètre pendant 5 minutes, purgé à l'azote
Dimensions (L x l x H)	186 x 148 x 88 mm
Poids (sans piles)	1340 g
Alimentation	4 piles AA alcalines
Autonomie des piles	Environ 6 heures en fonctionnement continu (à 20°C)
Température d'utilisation	-10°C à 50°C
Modes de stabilisation	LAND (terrestre) et ON BOARD (véhicule en mouvement)
Fonctions principales	Stabilisation numérique d'image, mise au point centrale, réglage dioptrique oculaire droit, indicateur LED d'état
Entretien et nettoyage	Nettoyer les lentilles avec du papier optique et un produit adapté ; essuyer l'humidité ; rincer à l'eau douce après usage en mer
Sécurité	Ne pas regarder le soleil directement ; ne pas utiliser en marchant ; ranger hors de portée des enfants (sacs plastique)
Pièces détachées et réparabilité	Les réparations doivent être effectuées uniquement par Nikon Vision Co., Ltd. ou un revendeur agréé
Informations générales	Livré avec étui, dragonne, bandoulière, capuchons d'oculaire, 4 piles AA ; notice multilingue

FOIRE AUX QUESTIONS - StabilEyes 14x40 NIKON

Comment changer les piles du Nikon StabilEyes 14x40 ?

Retournez les jumelles, faites coulisser le verrou en position ouverte, sortez le support de piles, insérez quatre piles AA neuves (toujours les quatre en même temps et de même type), replacez le support en veillant à ce que le joint torique soit en place, puis refermez le verrou.

Comment nettoyer les lentilles des jumelles ?

Utilisez du papier spécial pour lentilles et un produit de nettoyage optique. Soufflez d'abord la poussière, puis humidifiez une extrémité du papier plié en cylindre et nettoyez en mouvements circulaires du centre vers l'extérieur. Jetez le papier après chaque usage.

Quels sont les modes de stabilisation et quand les utiliser ?

Deux modes : LAND (terrestre) pour une utilisation à terre avec mouvements panoramiques, et ON BOARD pour les situations à fortes vibrations (bateau, voiture, avion). Basculez entre les modes avec le bouton MODE.

Les jumelles sont-elles étanches ?

Oui, les StabilEyes sont étanches jusqu'à 1 mètre de profondeur pendant 5 minutes. Elles sont purgées à l'azote sec pour résister à la condensation et aux moisissures. Cependant, ne les tenez pas sous l'eau courante et essuyez toute humidité avant d'utiliser les parties mobiles.

Puis-je utiliser les jumelles avec des lunettes ?

Oui, si vous portez des lunettes, repliez les oeilletons en caoutchouc des oculaires pour agrandir votre champ de vision. Réglez ensuite l'écart interpupillaire et effectuez la mise au point comme décrit dans la notice.

Que signifie le clignotement de la LED ?

LED orange fixe : mise sous tension ou veille. LED verte fixe : stabilisation active. Clignotement orange ou vert : piles faibles. Rouge fixe : piles épuisées. Clignotement rouge : problème système.

Comment régler la mise au point ?

Fermez l'œil droit, réglez la molette de mise au point centrale (3) pour l'œil gauche. Ensuite, fermez l'œil gauche et tournez l'oculaire droit (4) pour ajuster la dioptrie. Ouvrez les deux yeux : la mise au point est parfaite.

Quelle est l'autonomie des piles ?

Environ 6 heures en fonctionnement continu avec quatre piles alcalines AA à 20°C. La mise en veille et l'arrêt automatique après 3 minutes d'inactivité permettent d'économiser les piles.

Puis-je réparer les jumelles moi-même ?

Non, n'essayez jamais de réparer les StabilEyes vous-même. Confiez-les à un revendeur agréé Nikon ou contactez Nikon Vision Co., Ltd. pour toute réparation.

Comment fixer la dragonne ou la bandoulière ?

Pour la dragonne : ouvrez les fermoirs pression et le velcro, passez chaque bande dans les boucles des jumelles, refermez. Pour la bandoulière : faites une boucle à chaque extrémité, guidez la bande dans les passants et les boucles, puis dans les supports.

MODE D'EMPLOI StabilEyes 14x40 NIKON

Manuel d'utilisation

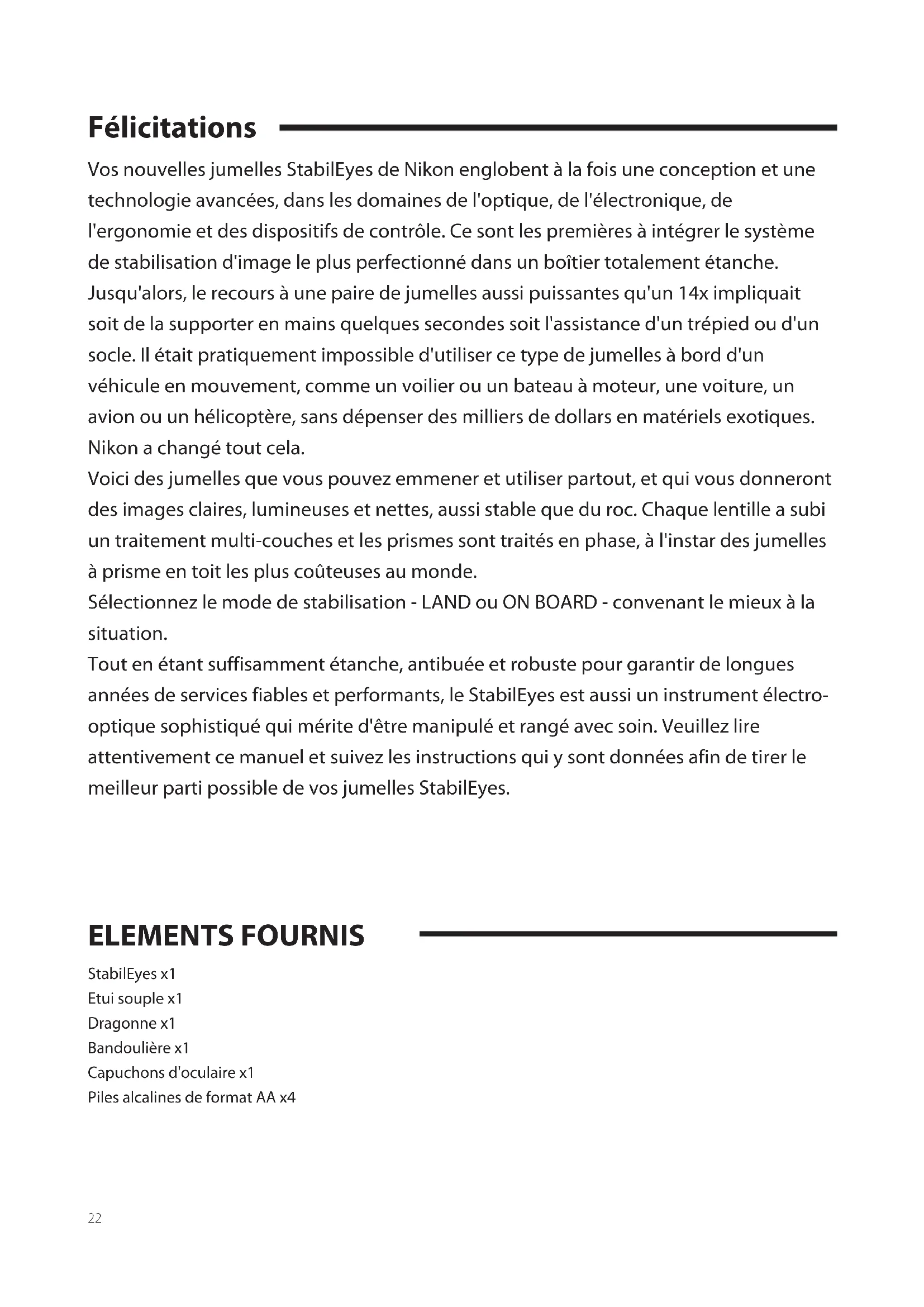

Vos nouvelles jumelles StabilEyes de Nikon englobent à la fois une conception et une technologie avancées, dans les domaines de l'optique, de l'électronique, de l'ergonomie et des dispositifs de contrôle. Ce sont les premières à intégrer le système de stabilisation d'image le plus perfectionné dans un boîtier totalement étanche. Jusqu'alors, le recours à une paire de jumelles aussi puissantes qu'un 14x impliquait soit de la supporter en mains quelques secondes soit l'assistance d'un trépied ou d'un socle. Il était pratiquement impossible d'utiliser ce type de jumelles à bord d'un vehicule en mouvement, comme un voilier ou un bateau à moteur, une voiture, un avion ou un helicopter, sans dépenser des milliers de dollars en matériels exotiques. Nikon a changé tout cela.

Voici des jumelles que vous pouvez emmener et utiliser partout, et qui vousdonneront des images claires, lumineuses et nettes, aussi stable que du roc. Chaque lentille a subi untraitement multi-couches et les prismes sont traités en phase, à l'instar des jumelles àprisme en toit les plus couteuses au monde.

Selectionnez le mode de stabilisation - LAND ou ON BOARD - convenant le比较好 à la situation.

Tout en étant suffisamment étanche, ambuée et robuste pour garantir de longues années de services fiables et performants, le StabilEyes est aussi un instrument electro-optique sophistiqué qui mérite d'être manipulé et range avec soin. Veuillez lire attentivement ce manuel et suivez les instructions qui y sont données afin de tirer le meilleur parti possible de vos jumelles StabilEyes.

ELEMENTS FOURNIS

StabilEyes x1

Etui couple x1

Dragonne x1

Bandouliere x1

Capuchons d'oculaire x1

Piles alcalines de format AA x4

Précautions et averissements

Attention:

Attention:

ertissement sérieux contre les lésions corporelles graves ou les dégats matériels importants.

Avertissement:

précautions à prendre par les utilisateurs pour éviter les dégats matériels ou les lésions corporelles.

Attention:

Attention:

n'utilisez jamais les jumelles pour regarder directement le soleil ou toute lumière intense.

Des léasons importantes, dont la perte de la vue, pourraient en résultat.

Avertissement:

• Les jumelles StabilEyes sont étanches mais peuvent être endommagées si de l'eau ou un corps étranger (poussière, sable, etc.) venait à pénétrer à l'intérieur. Si le logement des piles est ouvert alors que vous trouvez dans un milieu marin, très humide ou poussiêux, les composants internes peuvent subir des dégats. Que vous utilisiez des piles internes ou une source d'alimentation externe, assurez-vous que le joint torique et le support de piles ou l'adaptateur sont fermement en place dans leur logement.
• Ne changez pas les piles ni les connecteurs d'alimentation dans un milieu humide ou poussiéaux.
• Pour éviter les chocs dus aux chutes, ne placez pas le StabilEyes sur des surfaces glissantes ou instables. Sachez aussi que tout dégât matériel provenant d'unemploi abusif ou d'une mauvaise utilisation peut annuler la garantie qui couvre le StabilEyes.
• Si vous prévoyez de ne pas utiliser les jumelles pendant une période de temps prolongée, rangezles à l'abri de la chaleur et de l'humidité et retirez les piles pour éviter les risques de fuites.
• Remplacez toujours les quatre piles en même temps et utilisez toujours des piles de même type et de même marque.
• Ne jetez jamais les piles dans un feu. Elles poursaient exposer.

• Contrairement aux piles au nickel-cadmium (NiCd), les piles ordinaires ne sont pas rechargeables. Ne court-circuitez jamais les piles.

• Evitez les variations importantes de températures. (Par exemple, si les jumelles doivent être utilisées par temps très froid, de la condensation peut se former lorsqu'elles sont ramenées dans un milieu chauffé. Prévoyez un certain temps d'adaptation.)

• Si vous utilisez les jumelles StabilEyes en mer, Nikon recommande que vous les rinciez en les trempant dans de l'eau fraîche, sans verser d'eau directement dessus, après une exposition prolongée au milieu marin.
• En outre, il est préférible de ne pas laisser les jumelles au soleil sans surveillance. La réflexion des rayons solaires au travers des lentilles pourrait provoquer un incendie.
• N'utilisez jamais les jumelles lorsque vous marchez; des accidents et des lésions corporelles pourraient en résultat.
• Ne laïsez jamais les jumelles balancer au bout de la bandoulière; elles pourraient blesser quelqu'un ou heurter un objet dur.
• Jetez tous les sacs en plastique qui accompagnent le StabilEyes; ils seront des risques de suffocation ou d'étouffement pour les jeunes enfants.
• Le contact prolongé des oculaires en caoutchouc contre la peau peut provoquer des irritations. Si c'est le cas, consultez un medecin.
• En cas de problème avec vos jumelles StabilEyes, n'essayez jamais de les réparer vous-même ou de les faire réparer par quiconque d'autre que NIKON VISION CO., LTD. Rapportez-les chez votre revendeur local ou renvoyez-les directement chez NIKON.

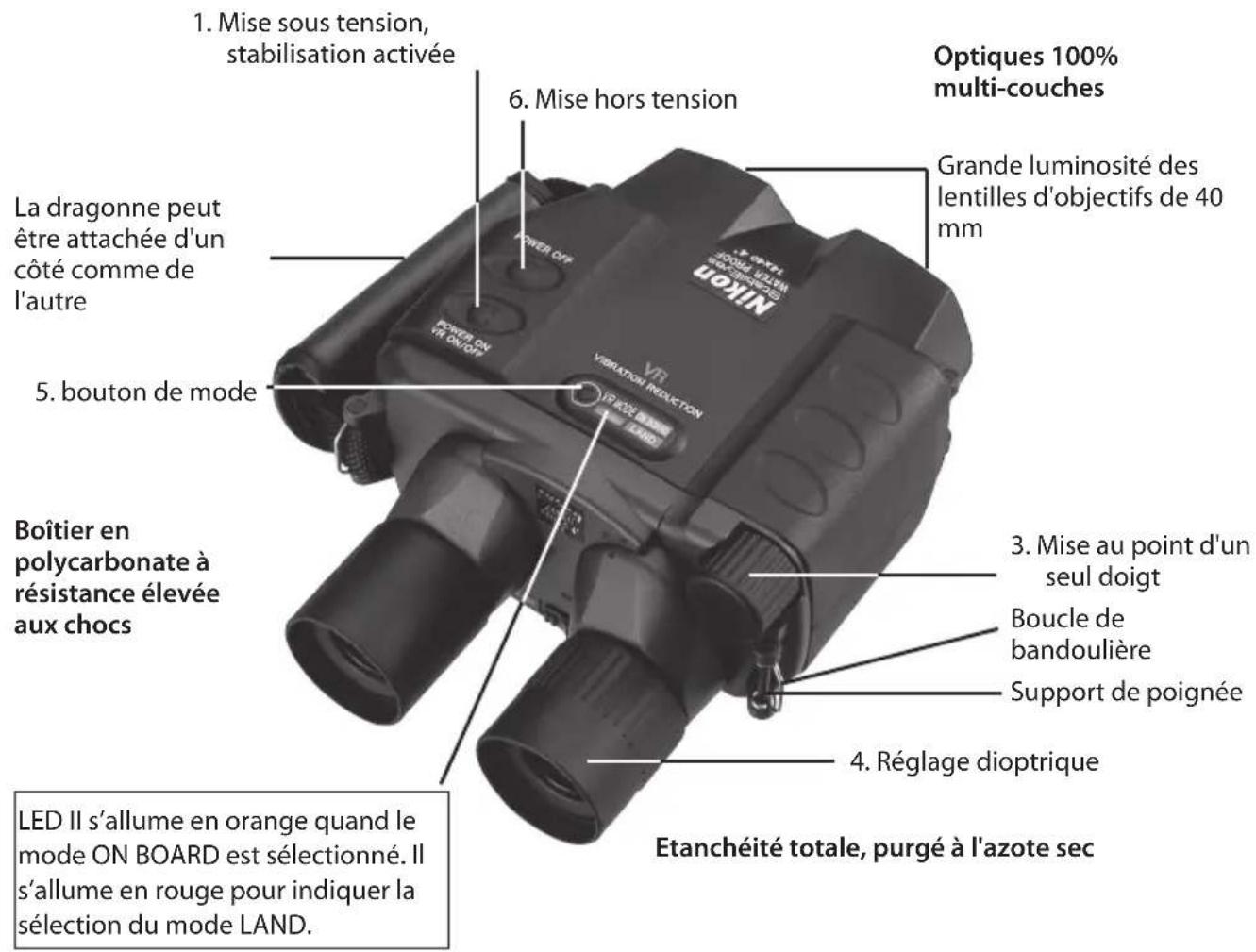

Prise en main

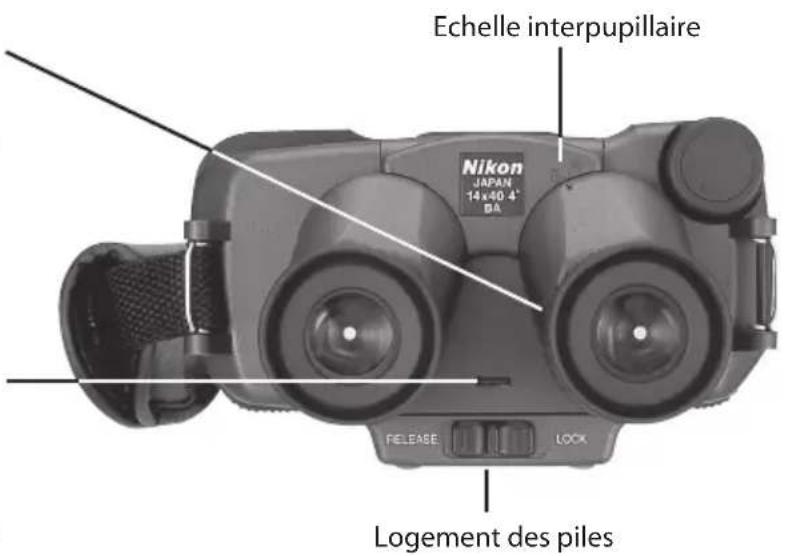

2. Réglage des oculaires en fonction de l'écart interpupillaire

Levoyant d'etat à DEL multicolore (LEDI) devient orange lorsqu'il est mis sous tension ou lorsqu'il est en veille; et vert pour confirmer que la stabilisation est active. Lorsqu'il clignote en orange ou en vert, les piles sont affaiblies. Lorsqu'il s'allume en rouge, les piles sont épuisées et doivent être remplacées. Le clignotement en rouge signale un problème du système.

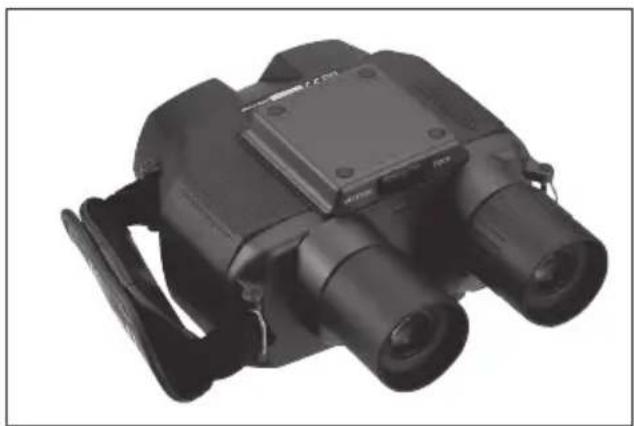

Mise en place des piles

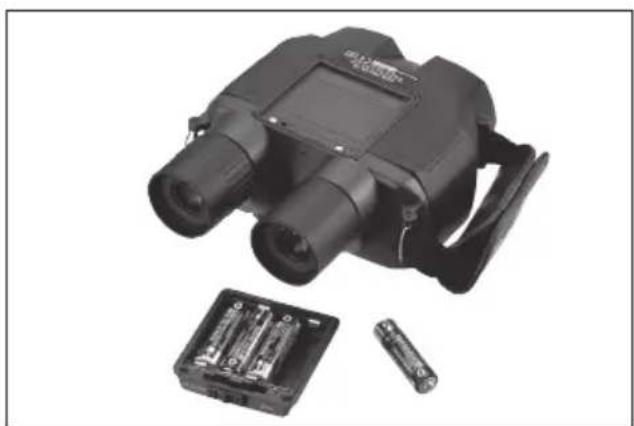

Le StabilEyes fonctionne avec 4 piles AA. Pourmettre en place de nouvelles piles,returnez les jumelles et faites coulisser le verrou en position ouverte.

Sortez le support de piles et insérez les piles. Lorsque vous réinstallez le support, veillez à le placer correctement, avec le joint torque en place, puis fermez le verrou. L'étanchéité des jumelles est ainsi assurée.

Démarrage rapide

• Appuyez sur le bouton de mise en marche (1) — le système se met sous tension et effectue un autotest de 5 secondes.
• Appuyez à nouveau sur le bouton de mise en marche (1), la stabilisation est activée.
• Réglez les oculaires (2) en fonction de la distance entre vos yeux (jusqu'à voir une seule image ronde).
• Faites la mise au point sur l'oeil gauche à l'aide de la molette de mise au point (3).
  Actionnez l'oculaire droit (4) pour effectuer tout réglage dioptrique nécessaire.
• Sélectionnez le mode de stabilisation — LAND ou ON BOARD — leIRSTADAPTÉ à la situation en appuyant sur le bouton MODE (5).
• Vérifiez à nouveau la mise au point en utilisant uniquement la molette de mise au point (3).

Une fois l'observation terminée, appuyez sur le bouton d'arrêt (6), remettez les protège-objectifs en place et rangez le StabileEyes dans son boîtier.

StabilEyes D.I.S.

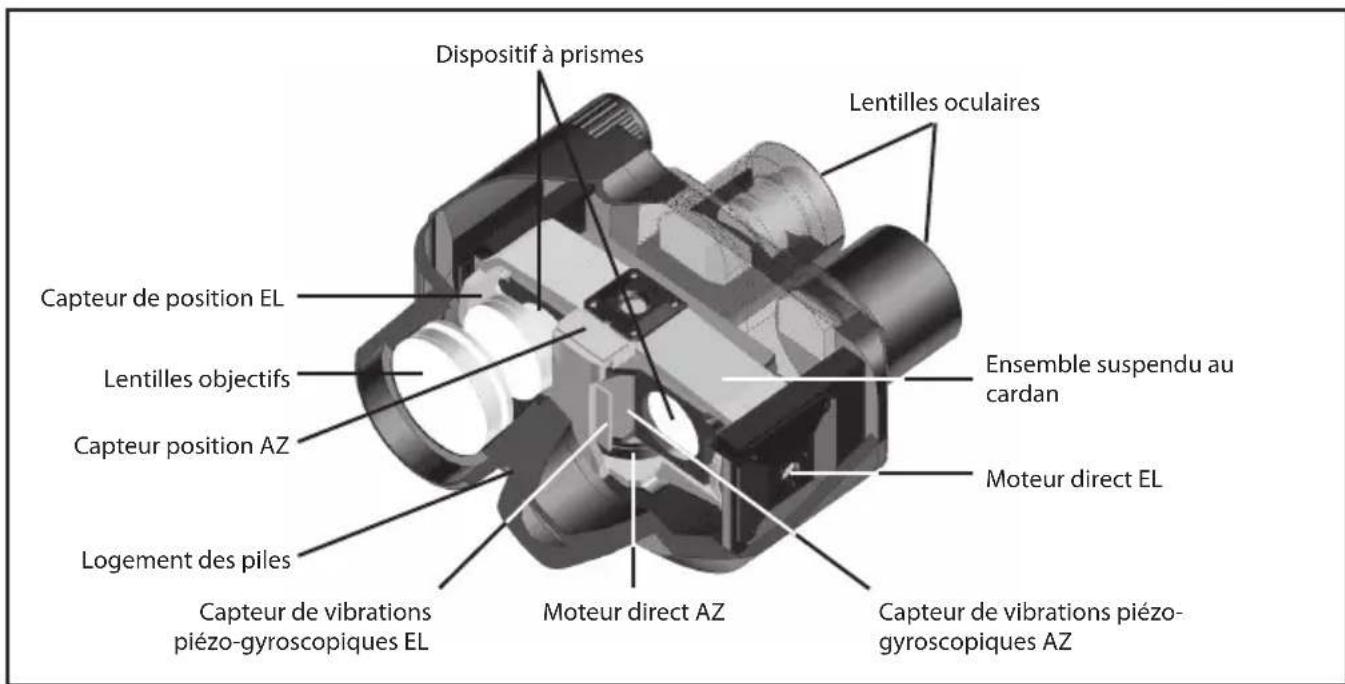

Stabilisation numérique d'image — Fonctionnement

Les jumelles StabilEyes 14x40 à microprocesseur sont basées sur un système qui comprend les éléments suivants: ensemble suspendu au cardan avec prismes redresseurs, capteurs de vibrations et de mouvements verticaux et horizontally, et moteurs d'entrainment direct qui assurent une correction instantanee.

Les capteurs de vibrations piézo-gyroscopiques AZ (azimut) et EL (élevation) détectent tous les mouvements cycliques et répétitifs, comme ceux que l'on rencontres sur les bateaux (ou les plates-formes en mouvement); les capteurs gyroscopique AZ et EL détectent la direction dans laquelle les jumelles sont orientées. Les quatre paramètres sont transmis aux signaux de sortie du microproesseur pour que les moteurs d'entrainment direct effectuent les

corrections nécessaires (dans un angle de stabilisation de plus ou moins 5^ ), de manière à obtenir une précision de ± 0^ .
En fonctionnement, le système est silencieux, Les moteurs fonctionnent seulement quand une correction est requise, ce qui economise l'énergie et prolonge la durabilité des composants,
A la différence des autres systèmes de stabilisation d'image binoculaire, le StabilEyes élimine non seulement les images vacillantes dues aux tremblements musculaires, il corrige aussi les vibrations ainsi que les mouvements associés aux avions, aux bateaux et aux vehicules terrestres.

Commutation entre les modes de stabilisation

StabilEyes you permit de commuter entre les deux modes de stabilisaiton selon la situation.

1. Mode LAND

Selectionnez-le quand vous utilise les StabilEyes à terre, dans une position relativement stable avec panoramicique horizontal ou vertical, par exemple pour l'observation des oiseaux.

2.Mode ON BOARD

Sélectionnez-le quand vous utilisez les StabilEyes dans une situation à fortes vibrations, par exemple dans un vehicule en mouvement.

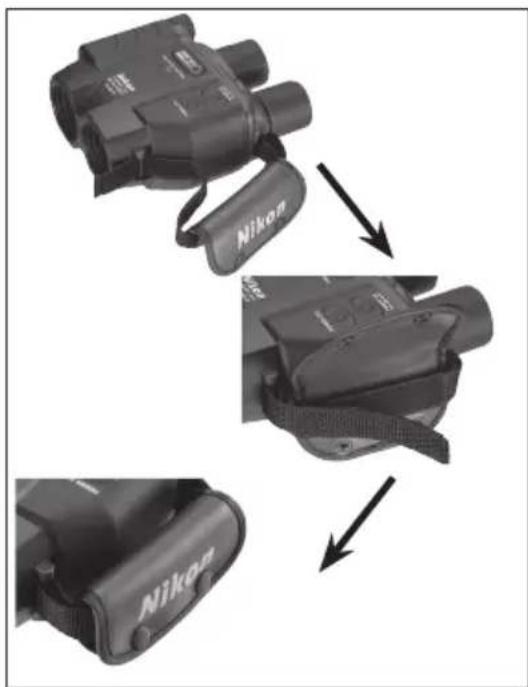

Fixation de la dragonne

La dragonne peut être attachée d'un côte ou de l'autre du StabilEyes. Ouvrez tout d'abord les deux fermоirs à pression situés sur le rembourse de la dragonne, puis ouvrez les deux extrémites de la bande Velcro.

Comme vous le verrez, la bande est attachée en permanence au rembourse de la dragonne. Introduisez une bande dans la boucle des jumelles, puis pressez les deux parties l'une contre l'autre. Operez de la meme maniere de I'autre cote.

Rabattez le couvercle, fermez les pressions... la dragonne est prête.

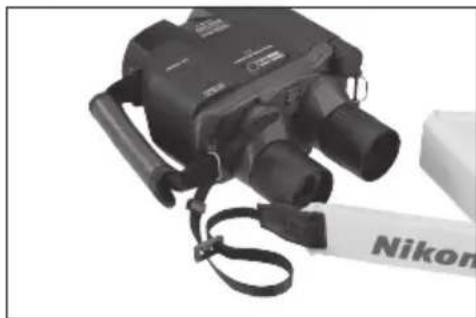

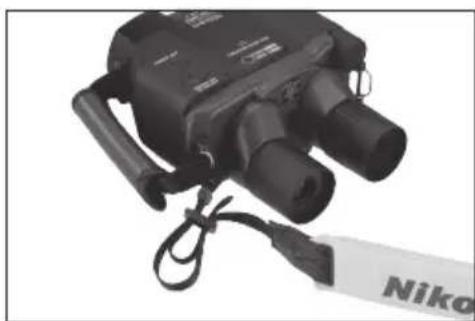

Fixation de la bandoulière

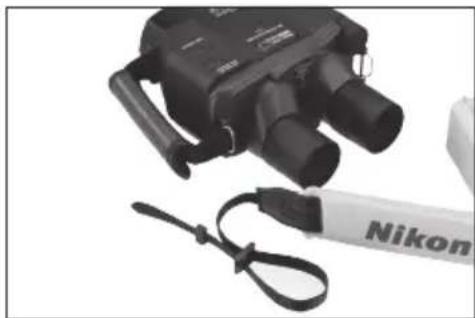

1. Faites une grande boucle à chaque extrémité de la bandoulière.

1. Guidez la bande à l'intérieur de la boucle, puis dans le passant, puis tirez. Faites de même avec la boucle extérieure. Recommence à l'autre extrémité de la bandoulière.

1. Introduisez la bande dans le support de la bandouliere.

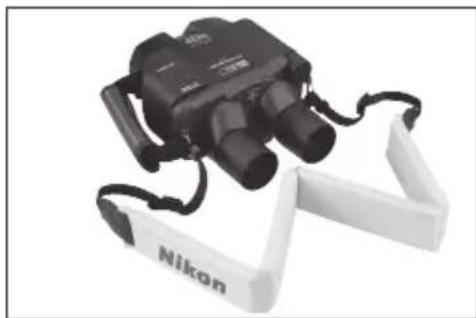

1. Installation terminée.

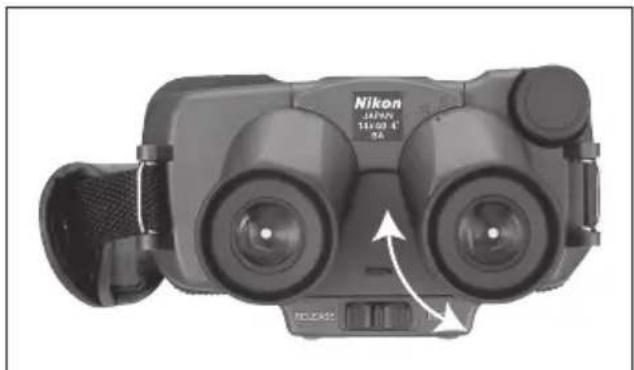

Mode d'emploi et mise au point

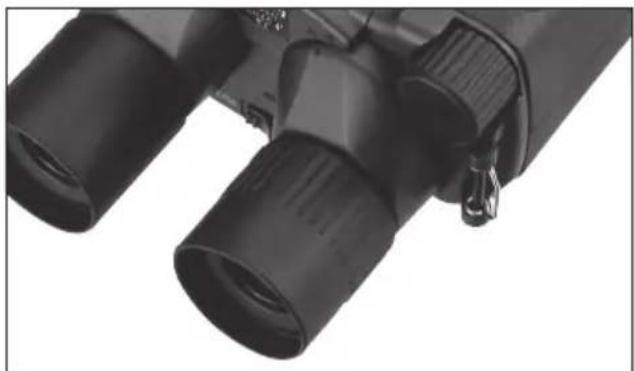

1. Si vous portez des lunettes de vue ou de soleil, repliez l'oeilleton du viseur en caoutchouc de chaque oculaire (lentille de visée) pour agrandir votre champ de vision.
2. Saisissez ensuite l'un des oculaires et faites-le tourner dans un sens ou dans l'autre (l'autre oculaire pivote de la meme maniere mais dans

l'autresens).

Réglez l'écart interpupillaire en fonction de la distance entre vos yeux jusqu'à ce que vous voyiez une seule image parfaitement circulaire.

1. La mise au point se fait en deux étapes: fermez l'eel droit et, à l'aide de l'eel gauche uniquement, réglez la molette de mise au point (3). Lorsque l'image est nette, fermez l'eel gauche et ouvrez l'eel droit. Faites pivoter l'oculaire droit pour effectuer la mise au point sur l'eel droit. Ouvrez alors les deux yeux... la mise au point doit être parfaite. Cette opération peut s'effectuer lorsque le StabilEyes est sous tension et la stabilisation activée, ou lorsqu'il est complètement hors tension.

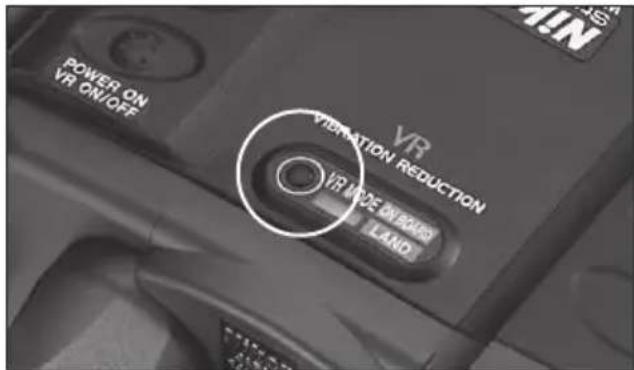

1. La série marche/arrêt du StabileEyes est simple. Lorsque vous appuyez pour la première fois sur le bouton de mise sous tension (1), un auto-test interne s'exécuté, et la LED I (située entre les deux oculaires) s'allume en orange. Lorsque vous appuyez une seconde fois sur le bouton, la stabilisation est activée, et la LED I passse au vert. Le mode de stabilisation par défaut est régle au mode LAND (LED II: verte). La pression du bouton de mode le fait passer au mode ON BOARD (LED II: orange). La pression du bouton de mode commute le StabileEyes entre les modes ON BOARD et LAND, ou vice versa. Sélectionnez simplement le mode convenant le比较好 à la situation d'observation.

Si vous appuyez une troisième fois sur ce bouton, le StabilEyes est mis en attente (la LED I repasse à l'orange). Appuyez à nouveau, la stabilisation est reactivée. Vous pouvez répétez l'opération aussi souvent que vous le désirez. Le retour à l'état de veille permet d'économiser les piles. Par ailleurs, si vous laissez les StabilEyes en mode d'attente ou de stabilisation pendant environ trois minutes sans les utiliser, ils se couperont automatiquement.

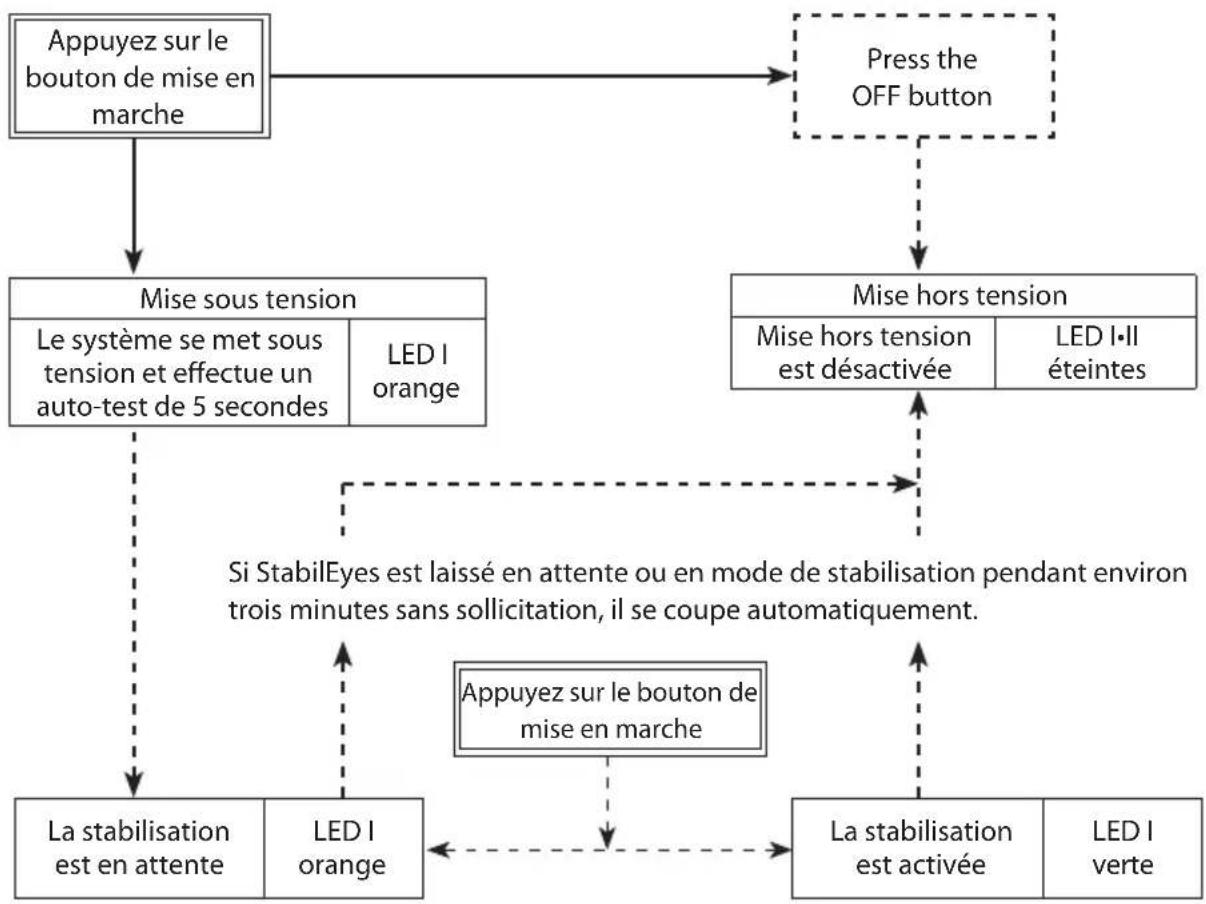

Système d'exploitation de StabilEyes

• La mise hors tension remet automatique metn le mode de réduction des vibrations au mode "LAND".

La pression du bouton de mise en marche provoque la commutation du mode d'attente au mode activé, et vice versa.

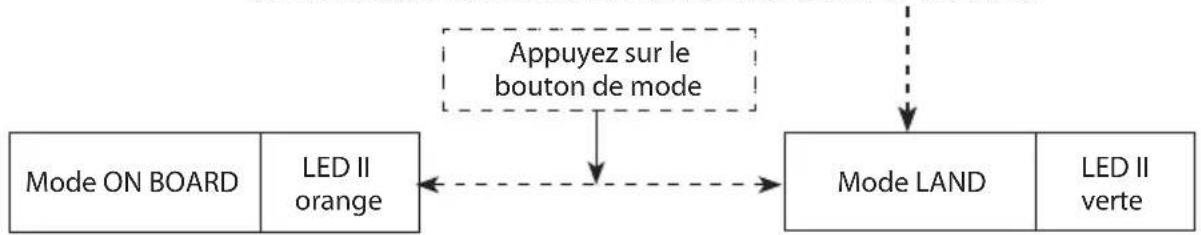

La pression du bouton de mode provoque la commutation du StabilEyes entre les modes ON BOARD et LAND, ou vice versa.

Gardez vos lentilles propres

Pour éviter d'abîmer les revêtements appliqués sur la surface des lentilles, nettoyez régulièrement la poussière, le sel et l'huile laissée par les traces de doigt.

Utilisez du papier spécial pour lentille et un bon produit de nettoyage optique. Vous pourrez vous procurer ces articles dans tout magasin d'appareils photos, de jumelles ou opticiens. Pour obtenir des résultats optimaux, nettoyez toujours les quatre lentilles en même temps. Soufflez d'abord la poussière qui pourrait être déposée sur les lentilles. Puis procédez comme suit...

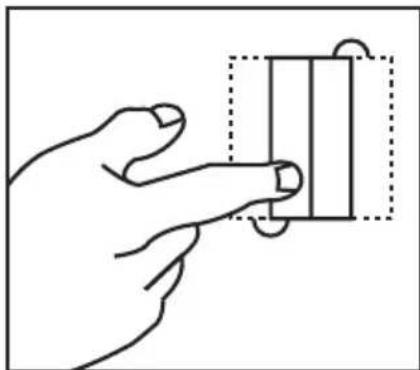

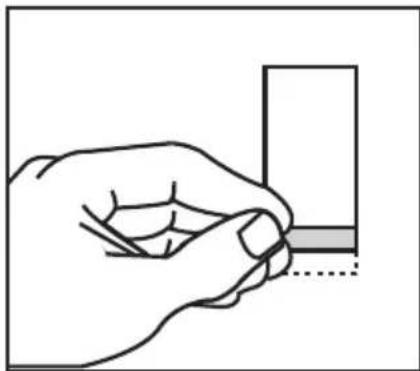

Prenez une feuille de papier à lentille et pliez-la deux fois, comme indiqué.

Roulez la feuille en cylindre et humectez une des extrémités seulement avec le liquide de nettoyage optique.

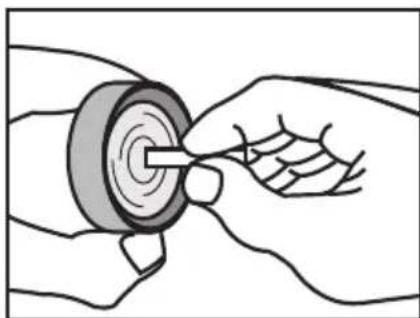

En commencerant au centre des lentilles, frottez delicatement en effectuant un mouvement circulaire, du centre vers l'extérieur.

Jetez la feuille de papier à lentilles après chaque usage. Il peut être nécessaire, parfois, de recommencer l'opération.

\section*{Caracteristiques techniques}

Grossissement 14x

Angle de compensation (amplitude de stabilisation) ± 5^

Diametre des lentilles des objectifs 40mm

Champ angulaire apparent. 4°

Champ angulaire à 1000m. 70m

Distance de mise au point 5m

Pupille de sortie 2,9mm

Luminosite 8,4

Ajustement de la distance interpupillaire 60~70mm

Structure. Impermeable (purge à l'azote sec)

Dimentions: Lo x La x P (mm) 186 x 148 x 88

Poids 1340g (sans piles)

Durée utile des piles. 6 heures (fonctionnement continu avec

quatre piles alcalines de format AA; 20^)

Plage de température ambiente recommandaee -10°C à 50°C (14°F à 122°F)

Du fait de l'effort continu d'amélioration de nos produits, les caractéristiques techniques sont sujets à modification sans préavis.

Modèles étanches

Les StabilEyes sont etanches, et ne subiront pas de dégats si elles sont submerges ou laissées tomber dans l'eau jusqu'à une profondeur maximale de 1 mètre jusqu'à 5 minutes.

Les StabilEyes ofrent les avantages suivants:

• Elles sont utilisables sous forte humidité, poussière et pluie sans risques de dommages.
• La conception à injection d'azote les rend résistantes à la condensation et aux moisissures.

Observe les règles suivantes à l'emploi des StabilEyes:

• Comme les jumelles n'ont pas une structure parfaitement étanche, elles ne doivent être tenues dans l'eau courante.
• Toute humidité doit être essuyée avant d'ajuster les parties mobiles (bouton de mise au point, oculaire, etc.) des StabilEyes pour éviter tout dégât et pour des raisons de sécurité.

PourmaintenirvostabilEyesenexcellentétat,NikonVisionrecommandeun entretienregulierpar un revendeuragree.

Symbole pour la collecte sélective applicable aux pays européens

Ce symbole indique que ce produit doit etre collecte séparément.

Les mesures suivantes concernnent uniquement les utilisateurs europeens.

• Ce produit doit être jeté séparément dans un point de collecte approprié. Ne jetez pas ce produit dans une poubelle réservée aux ordures menagères.
  Pour plus d'information, contactez le détaillant ou les autorités locales responsables de la gestion des ordures.

Les specifications et la conception sont sujettes à modification sans préavis.
- Aucune reproduction totale ou partielle, sous qu'elle que forme que ce soit, (à l'exception de brèves citations dans des magazines) ne peut être faite sans autorisation écrite de NIKON VISION CO., LTD.
