WD1610 - Sonnette de portes SILVERCREST - Notice d'utilisation et mode d'emploi gratuit

Marque	SilverCrest
Modèle	WD1610
Type de produit	Sonnette de portes sans fil
Fréquence de transmission	433 MHz
Portée maximale	Jusqu'à 100 m (selon environnement)
Dimensions de l'émetteur	9,3 x 3,5 x 2,2 cm (L x H x P)
Dimensions du récepteur	11 x 7 x 3 cm (L x H x P)
Poids de l'émetteur	31 g (sans batterie)
Poids du récepteur	100 g (sans piles)
Alimentation de l'émetteur	1 pile 12 V type A23
Alimentation du récepteur	3 piles AA 1,5 V
Signalisation	Acoustique, optique ou les deux (sélectionnable)
Mélodies	Plusieurs mélodies disponibles (sélection par bouton)
Réglage du volume	3 niveaux (faible, intermédiaire, élevé)
Montage	Mural (chevilles et vis fournies) ou libre
Température de fonctionnement	5 °C à 40 °C
Humidité de fonctionnement	90 % max (sans condensation)
Contenu de l'emballage	Récepteur, émetteur, 3 piles AA, 1 pile A23, 3 chevilles Ø6 mm, 3 vis de fixation, 5 étiquettes nominatives, notice
Garantie	3 ans
Nettoyage	Chiffon sec et propre, pas de liquides corrosifs
Réparabilité	Faire réviser par un service technique agréé

FOIRE AUX QUESTIONS - WD1610 SILVERCREST

Comment installer les piles dans l'émetteur ?

Utilisez un tournevis plat pour ouvrir le boîtier : insérez-le délicatement et appuyez vers l'intérieur pour libérer le loquet. Retirez la plaque supérieure. Insérez une pile 12 V type A23 en respectant la polarité indiquée. Remettez la plaque en place.

Comment installer les piles dans le récepteur ?

Poussez le capot arrière dans le sens de la flèche pour ouvrir le compartiment. Insérez 3 piles AA (1,5 V) en respectant la polarité. Refermez le capot en le faisant glisser.

Quelle est la portée de la sonnette SilverCrest WD1610 ?

La portée peut atteindre jusqu'à 100 mètres en champ libre, mais elle dépend de l'environnement (murs, obstacles). Testez le fonctionnement avant le montage définitif.

Comment choisir la mélodie de sonnerie ?

Appuyez sur le bouton de sélection de la mélodie (repère 2 sur le récepteur) pour écouter la mélodie suivante. Répétez jusqu'à trouver celle que vous souhaitez. La dernière mélodie sélectionnée est conservée.

Comment régler le volume de la sonnette ?

Utilisez le bouton de réglage du volume (repère 5) sur le récepteur. Vous pouvez choisir parmi 3 niveaux : faible (1), intermédiaire (2) ou élevé (3).

Comment monter l'émetteur au mur ?

Ouvrez le boîtier avec un tournevis plat. Percez deux trous de 6 mm espacés de 50 mm dans le mur. Insérez les chevilles puis vissez les vis dans les trous inférieurs du boîtier. Replacez la plaque supérieure.

Comment monter le récepteur au mur ?

Percez un trou de 6 mm, insérez une cheville. Vissez une vis jusqu'à ce que la tête dépasse d'environ 2 mm. Placez le récepteur sur la tête de vis et faites-le glisser pour l'enclencher.

Que faire si la sonnette ne fonctionne pas ?

Vérifiez la polarité et l'état des piles. Assurez-vous que la distance entre l'émetteur et le récepteur ne dépasse pas la portée. Testez en appuyant sur le bouton. Si le problème persiste, contactez le service après-vente.

Comment nettoyer la sonnette SilverCrest WD1610 ?

Utilisez un chiffon propre et sec pour essuyer l'appareil. N'utilisez jamais de liquides corrosifs ou de produits abrasifs. Ne plongez pas l'appareil dans l'eau.

La sonnette est-elle sûre pour les personnes porteuses d'un pacemaker ?

Maintenez une distance d'au moins 20 cm entre l'appareil et le stimulateur cardiaque pour éviter les interférences. Les signaux radiofréquence peuvent altérer le fonctionnement des pacemakers.

MODE D'EMPLOI WD1610 SILVERCREST

BE Manuel d'utilisation et informations sur les services

DE Funktürklingel

Contenu de l'emballage....2

Consignes de sécurité importantes ....4

Introduction....13

Insertion des piles ....13

Piles du récepteur....13

Pile de l'émetteur....14

Montage des appareils ....15

Montage de l'émetteur....15

Montage du récepteur ....16

Inscription du nom sur l'étiquette....17

Utilisation....18

Sélection du signal Signalisation......18

Sélection de la sonnerie ....19

Réglage du volume ....19

Annexe 20

Caractéristiques techniques .....22

Garantie....23

Déclaration de conformité ....72

Contenu de l'emballage

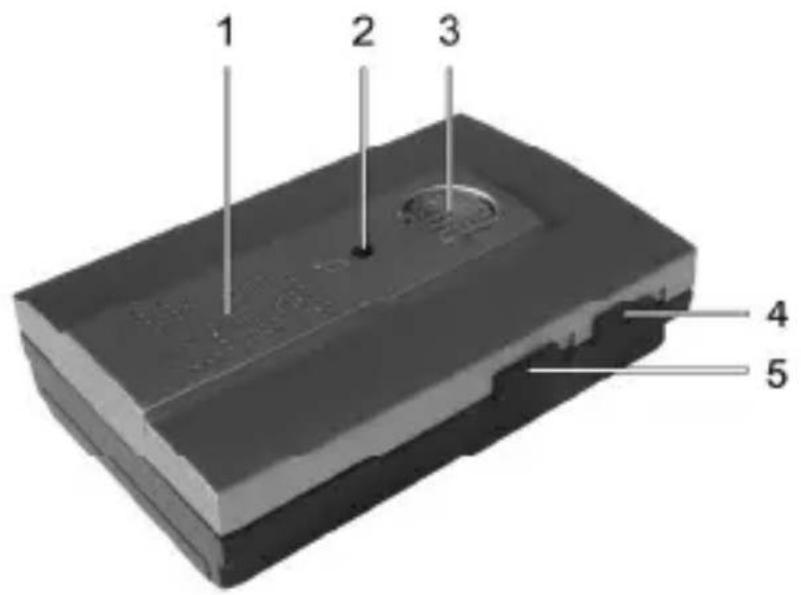

- Récepteur

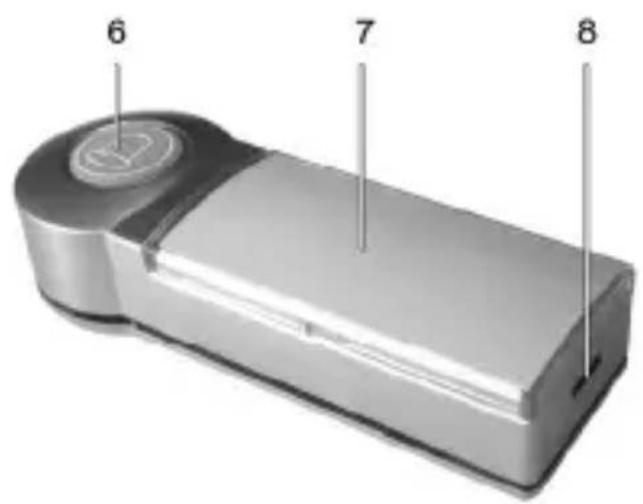

- Émetteur

2 - Français

Composants non représentés :

• 3 piles AA
• 1 pile A23
• 3 chevilles expansibles – 6 mm
• 3 vis de fixation
• 5 étiquettes nominatives

Description des composants :

1 Haut-parleur
2 Bouton de sélection de la mélodie
3 Afficheur
4 Commutateur de mode
5 Réglage du volume
6 Bouton de sonnerie
7 Étiquette pour le nom
8 Loquet de la plaque supérieure du boîtier

Consignes de sécurité importantes

Avant d'utiliser cet appareil pour la première fois, veuillez lire attentivement les remarques de ce manuel et prendre en compte tous les avertissements qui y figurent, même si vous êtes habitué à manipuler des appareils électroniques. Conservez ce manuel en lieu sûr afin de pouvoir le consulter à tout moment. Si vous vendez ou cédez cet appareil à une tierce personne, veillez à lui remettre également ce manuel.

Cette icône signale des informations importantes concernant la sécurité de fonctionnement du produit et la sécurité de l'utilisateur.

Ce symbole signale la présence d'informations supplémentaires sur le sujet.

Enfants et personnes

handicapées

Rangez les appareils électriques hors de portée des enfants. Des précautions doivent également être prises en cas d'utilisation des appareils électriques par des personnes handicapées. Ne laissez jamais les enfants et les personnes handicapées utiliser d'appareils électriques sans surveillance. Ils ne sont généralement pas conscients des risques encourus. Les piles et les pièces de petite taille présentent un risque d'étouffement. Conservez-les hors de portée. En cas d'ingestion accidentelle, consultez rapidement

Français - 5

un médecin. Conservez également l'emballage hors de portée des enfants et des personnes handicapées afin d'éviter tout risque d'asphyxie.

Insérez les piles en respectant la polarité. N'essayez jamais de recharger les piles et ne les jetez jamais au feu. Ne pas court-circuiter les piles. Retirez les piles si l'appareil n'est pas utilisé pendant longtemps. Toute utilisation incorrecte présente un risque d'explosion et de blessures. Les piles éclatées doivent être déposées dans un centre de récupération des déchets. Portez des vêtements protecteurs (ex. gants) lorsque vous manipulez des piles éclatées.

Placez l'appareil à 20 cm au moins des stimulateurs cardiaques (pacemakers) afin d'éviter que les signaux de radiofréquence ne fassent interférence et n'altèrent leur bon fonctionnement. Les signaux de radiofréquence transmis peuvent produire des interférences avec les prothèses auditives. Veillez à ne jamais installer et allumer l'appareil et l'adaptateur sans fil à proximité de gaz inflammables ou dans des zones propices aux explosions (ateliers de peinture, etc.), car les signaux de radiofréquence émis pourraient être à l'origine d'une explosion ou d'un incendie. La portée des signaux de radiofréquence dépend de l'environnement ambiant.

Conditions d'utilisation

L'appareil n'a pas été conçu pour être utilisé dans des environnements poussiéreux ou exposé à une température ou une humidité excessive (salle de bain, par exemple). Température et humidité de fonctionnement : 5°C à 40°C, humidité relative de 90% max.

Observez toujours les précautions

suivantes :

• N'exposez pas l'appareil à des sources directes de chaleur (ex. radiateurs).
• N'exposez pas l'appareil à la lumière solaire directe ou à un éclairage artificiel.
• Ne placez jamais l'appareil à proximité de champs magnétiques (ex. haut-parleurs).
• Ne placez pas de sources incandescentes (bougies, etc.) sur l'appareil ou à proximité.
• N'introduisez pas de corps étrangers dans l'appareil.
• Évitez les changements brusques de température.
• Évitez les vibrations et les chocs excessifs.

Réparations et maintenance

Des réparations sont nécessaires lorsque l'appareil a été endommagé, par exemple si du liquide a pénétré à l'intérieur de l'appareil, si ce dernier a été exposé à la pluie, s'il ne fonctionne pas normalement ou s'il est tombé. En cas de fumée, d'odeur ou de bruit inhabituel, éteignez aussitôt l'appareil. Cessez immédiatement de l'utiliser et faites-le réviser par un service technique agréé. Faites appel à un personnel qualifié en cas de réparation. N'ouvrez jamais le boîtier de l'appareil ou de ses accessoires. Utilisez uniquement un chiffon propre et sec pour le nettoyer. N'utilisez jamais de liquides corrosifs.

Copyright

Le contenu de ce manuel d'utilisation protégé par copyright est fourni au lecteur uniquement à titre d'information. La copie des données et des informations, sans l'autorisation écrite et explicite préalable de l'auteur, est strictement interdite. Cela s'applique également à toute utilisation commerciale de son contenu et de ses informations. Tous les textes et les chiffres sont mis à jour à compter de la date d'impression. Nous n'assumerons aucune responsabilité quant à d'éventuelles modifications.

Avis de conformité

CE

Cet appareil a été testé et certifié conforme aux exigences de base et autres règlements de la Directive R&TTE 1999/5/EC.

La Déclaration de conformité correspondante se trouve à la fin de ce Manuel d'utilisation.

Introduction

Nous vous remercions d'avoir acheté cette sonnerie de porte.

Cet appareil vous permet de monter rapidement une sonnerie de porte. Vous pouvez par exemple l'utiliser comme sonnette à votre domicile. Il ne nécessite pas de synchronisation manuelle de radiofréquence entre l'émetteur et le récepteur.

Insertion des piles

Les deux appareils sont alimentés par des piles. Insérez les piles fournies dans les appareils.

Piles du récepteur

- Poussez le capot arrière dans le sens de la flèche pour ouvrir le compartiment de la pile du récepteur.

• Insérez les piles fournies (AA) dans le récepteur. Vérifiez que la polarité des piles, indiquée sur les piles et à l'intérieur du compartiment, est correcte (+ et -).
• Faites glisser le capot du compartiment dans le boîtier pour le remettre en place.

Pile de l'émetteur

• Utilisez un tournevis plat pour ouvrir le boîtier de l'émetteur. Insérez délicatement le tournevis dans le boîtier et appuyez légèrement vers l'intérieur pour libérer le loquet (8). Tirez ensuite vers le haut la plaque supérieure du boîtier.
• Insérez la pile 12 V (A23) dans la partie supérieure du boîtier. La polarité correcte est indiquée sur les piles et à l'intérieur du boîtier de l'émetteur.
• Remettez en place la plaque supérieure sur le boîtier.

Vous pouvez également séparer la base pour le montage mural de l'émetteur.

Montage des appareils

La livraison comprend tous les composants nécessaires au montage des 2 appareils. Vous pouvez également ne pas monter le récepteur pour le laisser libre.

Vérifiez que la distance entre l'émetteur et le récepteur n'est pas supérieure à la portée maximale. Si nécessaire, testez le fonctionnement avant de monter les appareils.

Montage de l'émetteur

Recherchez un emplacement adapté pour le montage de l'émetteur.

- Insérez un tournevis plat dans la fente du boîtier de l'émetteur pour l'ouvrir. Poussez délicatement le loquet (8) vers l'intérieur.

Vous pouvez alors retirer la plaque supérieure.

• Percez dans le mur 2 trous de 6 mm écartés de 50 mm.
• Insérez 2 des chevilles expansibles fournies dans ces trous.
• Insérez 2 des vis fournies dans les trous inférieurs du boîtier et serrez-les dans les chevilles.
• Poussez la plaque supérieure sur le boîtier pour la remettre en place.

Montage du récepteur

• Percez un trou de 6 mm à l'emplacement désiré sur le mur.
• Insérez 1 cheville expansible dans ce trou.
• Vissez une des vis fournies dans la cheville jusqu'à ce que la tête dépasse d'environ 2 mm du mur.
• Placez le récepteur sur la tête de la vis. Le trou de montage sur le mur à l'arrière du boîtier doit être bien placé sur la tête de la

vis. Faites-le glisser doucement pour l'enclencher sur la tête de la vis.

Inscription du nom sur l'étiquette

Enlevez le plastique transparent du récepteur sous lequel vous pouvez inscrire le nom sur l'étiquette (7). La livraison contient 5 étiquettes pour les remplacer éventuellement. Poussez le capot en plastique sur le boîtier de l'émetteur pour le remettre en place.

Utilisation

Dès que les piles sont placées dans les deux appareils, ceux-ci sont prêts pour l'utilisation. Appuyez sur le bouton de la sonnette (6) de l'émetteur. Le récepteur émet un signal optique, acoustique ou les deux.

Vous pouvez ainsi personnaliser le produit en fonction de vos préférences et de vos besoins.

Sélection du signal Signalisation

Faites glisser le bouton de sélection du mode (4) sur la position désirée.

Signal acoustique uniquement

Signaux acoustique et optique

Signal optique uniquement

Sélection de la sonnerie

Appuyez sur le bouton de sélection de la mélodie (2) pour écouter la mélodie suivante. Recommencez jusqu'à ce que vous trouviez la mélodie souhaitée.

La dernière mélodie sélectionnée est conservée.

Réglage du volume

Le bouton de réglage du volume permet de régler 3 niveaux sonores.

1 Faible volume
2 Volume intermédiaire
3 Volume élevé

Annexe

Mise au rebut des appareils usagés

Les appareils portant ce symbole sont soumis à la directive européenne 2002/96/EC.

Les appareils électriques ou électroniques usagés ne doivent en aucun cas être jetés avec les déchets ménagers, mais déposés dans des centres de récupération prévus à cet effet. Protégez l'environnement et préservez votre santé en recyclant correctement les appareils usagés. Pour plus d'informations sur les normes de mise au rebut et de recyclage en vigueur, contactez votre mairie, vos services locaux de gestion des déchets ou le magasin où vous avez acheté l'appareil. Respectez l'environnement. Les piles usagées ne doivent

pas être jetées avec les déchets ménagers. Elles doivent être déposées dans un centre de récupération prévu à cet effet.

Veuillez également recycler correctement les emballages. Les emballages peuvent être déposés dans des conteneurs de recyclage du papier ou dans des points de collecte publics destinés au recyclage. Tous les films ou plastiques d'emballage doivent être déposés dans des points de collecte publics.

Caractéristiques techniques

Fréquence de transmission	433 MHz
Portée Jusqu'à 100 m en fonction de l'environnement
Émetteur
Batterie 1 pile 12 V A23
Dimensions 9,3 x 3,5 x 2,2 cm (L x H x P)
Poids 31 g (sans la batterie)
Récepteur
Batterie 3 piles AA (1,5 V)
Dimensions 11 x 7 x 3 cm (L x H x P)
Poids 100 g (sans les piles)

Garantie

Ce produit est garanti 3 ans à compter de la date d'achat. Si vous souhaitez faire valoir la garantie, n'oubliez pas de vous munir de la preuve d'achat du produit avant de contacter notre ligne d'assistance téléphonique :

TARGA GmbH

Postfach 22 44

D-59482 Soest

Allemagne

Téléphone : 01-71230283

TARGA GmbH

Postfach 22 44

D-59482 Soest

Allemagne

Téléphone : 02-7001643
